Делаем Печь в двухэтажном доме с водяным контуром для отопления своими руками: Инструкция

Установка водогрейного контура в печь и подключение к системе

Монтаж осуществляется несколькими способами в зависимости от состояния печной конструкции:

вместе с возведением отопительного устройства из кирпича;
без разборки готового устройства, если это варочная плита – делают только отверстия для труб;
с демонтажем до уровня теплообменника и последующим воссозданием.

Котел устанавливают на расстоянии 5 мм от стенок, можно немного больше. Этот зазор необходим для компенсации теплового расширения, которое у металла и кирпича разное. В трубчатых конструкциях там проходят газы и языки пламени, обогревая со всех сторон. Отводящая магистраль устанавливается в верхней точке, чтобы в котле не скапливался пар, обратная – в самом низу.

Гравитационная схема отопления

Возможны различные варианты реализации системы отопления:

открытая самотечная или гравитационная;
с принудительным циркуляционным насосом;
закрытая схема.

Чтобы система работала без стороннего принуждения с использованием силы тяжести, она создается с соблюдением нескольких условий. Первое – трубы располагаются под небольшим уклоном 10 мм на один погонный метр. Он делается по направлению течения воды от котла к радиаторам, а также на обратке, только уже в сторону нагревателя. Второй момент – устанавливается расширительный бак в самой верхней точке системы. Это простое решение проблемы, но конструкция должна соответствовать определенным требованиям:

емкость увеличивают вместе с площадью здания, для самого большого достаточно 200-литровой бочки, для маленьких хватит и 10 л;
если бак установлен на чердаке, его надежно утепляют, чтобы устранить угрозу замерзания воды;
трубку, соединяющую с системой, размещают выше днища на 6–8 см, чтобы не попадали грязь и ржавчина;
чтобы при расширении теплоноситель не проливался на перекрытие, устанавливают переливной патрубок, который выходит наружу или в помещение;
стенки изнутри окрашивают суриком.

Принудительная система отопления

Циркуляционный насос в системе отопления ускоряет прохождение воды через котел и батареи. Обычно он устанавливается на обратке перед нагревательным прибором, подавая под напором охлажденный теплоноситель

Важно правильно подобрать мощность в зависимости от площади, этажности и количества воды в системе. В этом помогут квалифицированные продавцы-консультанты, которые обязательно поинтересуются выше обозначенными параметрами

При малой производительности установка будет неэффективной, станет зря расходовать электроэнергию. Излишняя приведет к тому, что вода не успеет нагреться, насос будет гонять по системе холодную. Для монтажа обязательно необходимы два важных узла. Первый – байпас для циркуляции при отключении электроэнергии. Второй – высокорасположенный бачок, который обеспечит минимальное давление для кругооборота теплоносителя без насоса.

В закрытой отопительной системе применяется компактный расширительный резервуар мембранного типа на обратной магистрали возле котла. Он хорошо вписывается в интерьер, безупречно функционирует с печью, в которой установлен водяной нагреватель. Никаких особенностей в этом случае не возникает, только требуется вентиль для выпуска воздуха.

Кладка отопительно-варочной печки

Перед работой необходимо сделать чертеж печи, подробный план-порядовку. Можно использовать готовые схематические решения. Популярна печка Кузнецова с радиатором, скрытым в дымоходный канал сбоку печи.

Печь Кузнецова

Печь Кузнецова:

Стройматериалы

Для создания кирпичной печи подготавливаются:

бетон;
раствор;
огнеупорный шамотный, красный кирпич;
задвижки;
дверца для топки;
колосниковая решетка;
зольник.

Для теплового обменника потребуется:

металлический трубопровод сечением до 5 см, листовая сталь толщиной 3 мм.

Отводящие, подводящие коммуникационные линии выполняются из металлического трубопровода. Линии водяного контура подачи горячей воды по дому делают из полипропиленовых труб, батарей.

Схема, габариты печного агрегата

Технические параметры агрегата обогрева:

длина/ширина/ высота — 102х116х238см;
габариты теплообменника — 75х50х35 см;
мощность батареи — 6 кВт. Закладывать топливо придется дважды в день. Обогреть можно 60 кв. м дома.

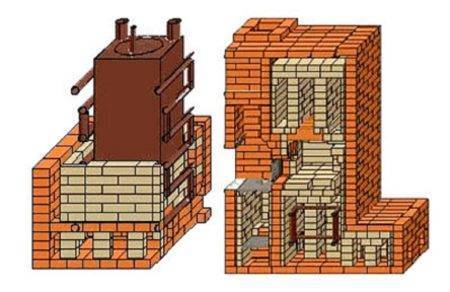

ПечьВнешнее исполнение печи в разрезе

Пошаговая инструкция кладки печи

Подробная инструкция по монтажу кирпичной печи:

Выполняется разметка печи. Заливается фундамент на 50 мм ниже будущего чистового полового покрытия. Для повышения надежности стоит выполнить армирование прутками. Нужно исключить соприкосновение печного фундамента и основания дома.
Как только фундамент полностью высохнет. Будет готов. Можно приступать к кладке кирпича по схеме-порядовке. Первые два шара выполняются из красного полнотелого материала на цементную смесь. Кладка призвана выровнять получившиеся неровности фундамента. Закладывается основание.

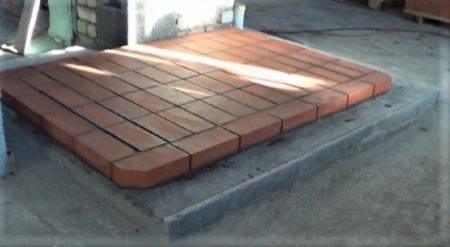

Фундамент

Соединение слоев выполняется глиняным раствором.

Толщина шовных соединений между отдельными рядами не должна превышать 5 мм. Чем меньше, тем поверхность конструкции будет однороднее. Теплоотдача лучше.
Расшивка выполняется сразу после укладки кирпича.

Кладка

Обустройство дверцы в топочную: перед установкой дверцы на кирпич, укладывается асбестовая плоска. В углах рамы располагается отожженная проволока длиной 0,4 м. Закрепление выполняется между кирпичными рядами. Схема сделает дверцу более надежной, иначе раствор раскрошится. Она выпадет из печи. Нужно проверить расположение дверцы строительным уровнем. Поверх кладется асбестовая полоска.
Топочная выкладывается шамотным огнеупорным кирпичом. Простой кирпич потрескается, распадется. Схематическое изображение шамотного стройматериала на эскизах выполняется желтым цветом.
Если нужна установка варочной поверхности, под плиту оставляют пазы. Сводятся к минимуму тепловые потери. Предотвращается задымление. Укладка плитки выполняется на раствор.
Собственноручно созданный тепловой обменник укладывается в дымоход на этапе кладки кирпичного слоя, который снабжается нижним штуцером. В топочную монтируется, когда выполняется укладка последнего шара топки. Расстояние между теплообменником и кирпичной кладкой должно быть в пределах 5-6 мм.
В дымоходе обустраиваются прочистные дверцы. Они удаляют накопившуюся сажу, иначе ухудшится нагрев. Дверей должно быть столько, чтобы обеспечить доступ к каждому участку дымоходного канала.
Вверху дымохода делается заслонка, шибер. Конструкция дымохода может выполняться из кирпича, что и печь. Можно приобрести готовые сендвич-панели. Нужно соблюдать правила соприкосновения трубопровода и крыши. Кирпичный дымоход делается с распашкой.

Печное отопление используют много веков. Системы отопления усовершенствовали. Для равномерного прогрева дома используют водяной контур с батареями отопления. Сделать обогрев для частного дома можно своими силами. Главное, следовать инструкции.

Изготовление кирпичной печи с водяной системой обогрева:

Средняя оценка

оценок более 0

Поделиться ссылкой

Конструкция печи-буржуйки: особенности, принцип действия, устройство теплообменников

Буржуйка с водяным контуром работает следующим образом:

В топку загружают дрова.
Разжигают огонь, тепло передаётся напрямую баку с водой или змеевику рекуператора.
В систему отопления или водоснабжения поступает горячая вода.
Остатки тепла и горючих газов через дымоход удаляются из помещения.
Пепел через колосники падает в зольник.

В конструкции агрегата с водяным контуром использованы два принципа сбора энергии:

Прямой сбор тепловой энергии. Контур теплообменника находится внутри печки. От контакта открытого пламени и трубок бойлера сразу начинается теплопередача. Вода в радиаторе закипает и поступает в систему отопления. Оттуда её направляют в трубы водоснабжения. Теплообменник испытывает большие перепады температуры (контраст между температурой воды и жара внутри печи).
Сбор вторичного излучения обогревателя. Контур бойлера расположен вне обогревателя. Находясь снаружи, он собирает вторичное тепловое излучение нагретой металлической поверхности. Степень нагрева теплообменника ниже, чем в предыдущем случае, перепады температур не столь значительны. Вода в контуре устройства начинает нагреваться после разогрева печурки.

Фотогалерея: распространённые виды теплообменников

Внутри бойлера образуются минеральные соли. Поэтому вместо воды целесообразнее использовать антифриз или тосол, в которых содержатся присадки, препятствующие образованию минеральных осадков.
Самые распространённые конструкции теплообменников:

встроенный в печку бак с водой — ёмкостной бойлер;
трубный котёл — бак в виде водяной рубашки вокруг печки или дымохода — ёмкостной теплообменник;
магистральные бойлеры — спираль змеевика или водовод, проходящий в активной зоне теплопередачи.

Расчёт основных параметров буржуйки с водяным контуром

Для просчёта размеров печки с водяным контуром необходим рисунок, чертёж или эскиз будущего устройства. Это поможет избежать ошибок при изготовлении.

Выбрав подходящий проект, определяем параметры: длину, высоту, ширину. Считаем размеры топочного отделения, длину и диаметр трубы, высоту над полом.
Для буржуйки характерны высокие температуры внутри котла, потому следует использовать металл толщиной более 3 мм. Или раз в 2–3 года проводить плановый ремонт.

При изготовлении буржуйки используют толстостенный легированный металл

Кирпичная печь с водяным отоплением в доме

Постройка кирпичной печи в частном доме с водяным контуром для отопления

Строительство каменных печей имеет многовековую историю. Изделия использовались для обогрева частных и общественных зданий. В качестве топлива использовались дрова, которые было несложно добыть в любой местности. При возведении используются шамотные и огнеупорные красные кирпичи, специальные мастики для кладки, чугунные дверцы, колосники, задвижки для дымоходной трубы.

Кирпичная печь с водяным котлом является модификацией устройства стандартного типа. Сама конструкция остается прежней, но к ней добавляется емкость и трубы, по которым течет теплоноситель. Обычно это вода, но в зданиях, которые посещаются периодически, заливается антифриз. Благодаря этому греется не одно, а все помещения, в которые выведен контур.

Особенности кирпичных печей

Печь для дома из кирпича с водяным отоплением стоит дорого, справиться с ее возведением может только опытный печной мастер. Помимо работы заплатить придется и за специальные материалы — шамотный камень, глину, фурнитуру из чугуна и нержавеющей стали. Кроме этого, потребуется эффективный и безопасный дымоход высотой не менее 400 см. Характерным свойством сооружения является долгий нагрев с последующим продолжительным остыванием, которое может длиться несколько часов.

Для чего нужен отопительный контур

Классическая русская печь обычно устанавливается в дальнем углу одной из комнат дома или дачи. Обычно это кухня-столовая, где люди бывают эпизодически. При горении топлива выделяется жар, который через стенки и дымоход передается в помещение в виде теплого воздуха.

Отопительный контур предназначен для транспортировки нагретого теплоносителя по комнатам, где необходимо поддерживать тепло в холодное время года. Состоит устройство из металлического теплообменника, подводной и отводной трубы, обвязки и радиаторов. По сути — это аналог автономных газовых котлов, устанавливаемых в подключенных к центральным коммуникациям зданиях.

Принцип работы

Схема печи и расположение водяного котла внутри

Нагревательный элемент, в зависимости от конструкции находится в топке или в районе патрубка дымохода. В обоих случаях на него воздействует высокая температура, создаваемая горящим топливом.

Нагретая в элементе вода расширяется и приобретает меньшую плотность. Находящаяся в системе холодная жидкость более тяжелая и выдавливает из печи нагретый носитель. Он поступает в трубы, проходит по системе и возвращается в теплообменник в остывшем состоянии. В домах большой площади или для отопления второго этажа устанавливается циркулярный насос. Благодаря этому жидкость движется непрерывно, что предотвращает ее застаивание, вскипание и прогорание металла.

Процесс сборки

Процесс создания котла включает несколько этапов. При изготовлении каждого элемента стоит учитывать особые условия эксплуатации изготавливаемого изделия.

Устройство подачи воздуха

Отрезаем от толстостенной трубы диаметром 100 мм отрезок, длина которого будет равна высоте топки. К нижней части привариваем болт. Из стального листа вырезаем круг такого же диаметра, как труба или большего. Просверливаем в круге отверстие, достаточное для прохождения болта, приваренного к трубе. Соединяем круг и воздуховодную трубу, закрутив гайку на болт.

В итоге мы получим трубу для подачи воздуха, нижняя часть которой может закрываться свободно двигающимся металлическим кругом. В процессе эксплуатации это позволит регулировать интенсивность горения дров и, следовательно, температуру в помещении.

С помощью болгарки и диска по металлу делаем в трубе вертикальные прорези толщиной приблизительно 10 мм. Через них воздух будет поступать в топочную камеру.

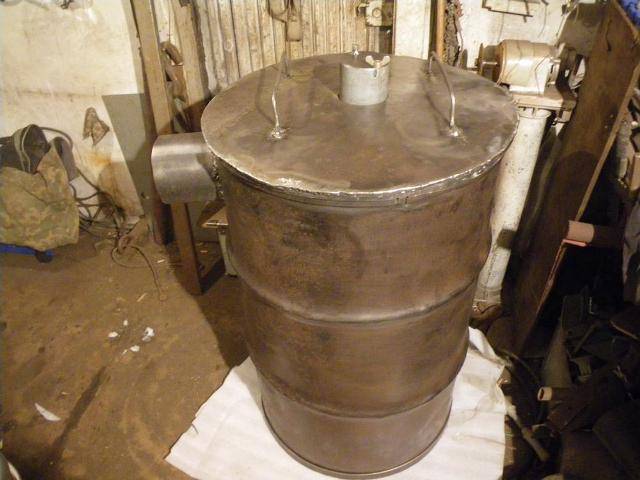

Корпус (топка)

Для корпуса потребуется цилиндр с герметичным дном диаметром 400 мм и длиной 1000 мм. Размеры могут быть иными, в зависимости от имеющегося свободного пространства, но достаточными для закладки дров. Можно использовать готовую бочку или приварить к стальному толстостенному цилиндру днище.

Иногда котлы для отопления изготавливают из баллонов из-под газа для более длительного срока службы.

В верхней части корпуса формируем отверстие для отвода газов. Его диаметр должен быть не менее 100 мм. К отверстию привариваем трубу, через которую будет осуществляться отвод отработавших газов.

Длина трубы выбирается в зависимости от конструктивных соображений.

Соединяем корпус и устройство подачи воздуха

В днище корпуса вырезаем отверстие диаметром равным диаметру воздухоподающей трубы. Вставляем трубу внутрь корпуса таким образом, чтобы поддувало выходило за пределы днища.

Воздухоподающая труба должна заканчиваться на несколько сантиметров раньше начала дымохода.

Теплорассеивающий диск

Из металлического листа толщиной 10 мм вырезаем круг, размер которого немного меньше диаметра корпуса. Привариваем к нему ручку, изготовленную из арматуры или стальной проволоки.

Это значительно упростит последующую эксплуатацию котла.

Конвекционный кожух

Из листовой стали изготавливаем цилиндр или отрезаем кусок трубы, диаметр которой на несколько сантиметров больше наружного диаметра топки (корпуса). Можно использовать трубу диаметром 500 мм. Соединяем вместе конвекционный кожух и топку.

Сделать это можно с помощью металлических перемычек, привариваемых к внутренней поверхности кожуха и наружной поверхности топки, если зазор получился достаточно большой. При меньшем зазоре можно приварить кожух к топке по всему периметру.

Из стального листа вырезаем круг такого же диаметра как топка или чуть больше. Привариваем к ней ручки, используя электроды, проволоку или другие подручные средства.

Учитывая, что в процессе эксплуатации котла ручки могут сильно нагреваться, стоит предусмотреть специальную защиту из материала с низкой теплопроводностью.

Для обеспечения длительного горения к дну привариваем ножки. Их высота должна быть достаточной, чтобы поднять дровяной котел минимум на 25 см над уровнем пола. Для этого можно использовать различный прокат (швеллер, уголок).

Поздравляем, вы изготовили дровяной котел своими руками. Можно приступать к обогреву дома. Для этого достаточно загрузить дрова и поджечь их, открыв крышку и теплорассеивающий диск.

Правила безопасности

Главное правило — не закрывать вьюшку печи раньше времени. Котёл Кузнецова работает по принципу газовой вьюшки — холодные газы с горячими не смешиваются, поэтому печка остывает не сильно. Если же закрыть вьюшку раньше времени, в помещение может попасть угарный газ, вызывающий отравление

Котёл особенно боится перетапливания — кипящий теплоноситель разорвёт теплообменник. Поэтому при сильных морозах, если мощности недостаточно, прибегайте к дополнительному обогреву помещения электрообогревателями.

При установке в систему отопления водяного насоса, повышается эффективность работы.

При топке некоторые части печи сильно нагреваются. Не подпускайте маленьких детей к дверцам, не поручайте подросткам обогрев дома.

Во время топки держите дверцу либо закрытой, либо чуть приоткрытой, т. к. вылетевший уголёк может привести к пожару.

Перед печкой организовывается «фартук» из керамической плитки или листа железа.

Сажа удаляется два раза в отопительный сезон. Накопление её в дымоходе может привести к пожару.

Кирпичная печь — отличный вариант отопления дома. Правила безопасного использования просты и понятны на интуитивном уровне.

Особенности проектирования камина с кожухом

Какой бы конфигурации, мощности и размера вы не собирались реализовать камин, обязательным условием конвекционного теплообмена является установка вентиляторов. При стандартном обогреве камином дома, циркуляция воздуха будет осуществляться только за счет разности температуры (плотности воздуха).

Алгоритм движения воздуха в кожухе

Естественно, эффективность такой конвекции крайне низкая. При создании искусственной конвекции, интенсивность камина будет создаваться направлением потоками воздуха.

Большое значение также имеет место установки вентиляторов. Главной особенностью такой конструкции является расположение таким образом, чтобы они подавали холодный воздух снизу, а не изнутри. Иначе может получиться обратный процесс.

Не следует забывать и про порог шума в помещении. При обустройстве камина, его необходимо минимизировать, иначе, несмотря на тепло, источаемое нагревательным прибором, в комнате будет находиться крайне неуютно.

Приняв решение об обустройстве камина с воздушным отоплением на даче, сразу хочется предупредить, что мероприятие это не простое. Если вы являетесь абсолютным новичком в этом деле, то схему расположения вентилятором и труб лучше заказать у специалиста.

Элементы системы

Принцип создания такой конструкции следующий: холодный воздух забирается снизу вентиляторами и идет к топке, где нагревается до необходимой температуры. Затем он поступает в простенки и уже по специальным каналам проходит в облицовочный кожух дымовой трубы.

Движение воздуха в кожухе

Металлическая дымовая труба тоже, в свою очередь, выделяет тепло, повышая эффективность камина. Здесь происходит максимальная циркуляция горячего воздуха, который, под действием вентилятора, направляется в помещение.

Видео. Как правильно вести расчет воздушного отопления

Для конструкции этой системы отопления подойдет закрытая топка, которая максимально аккумулирует и сохраняет тепло. Подобная система отопления позволяет достичь максимального КПД в 80-85%.

Для того чтобы добиться максимальной эффективности конструкции, нужно свести к минимуму сеть труб, каналов и количество их изгибов. Если же длина трубы не превышает 3 метров и при этом не имеет множество изгибов, то может хватить естественной циркуляции. При других параметров, без дополнительных вентиляторов не обойтись.

Воздушные каналы лучше выполнять из стали или алюминия.

Схема нагрева воздуха в камине

Водяное отопление на дровах

Это более сложно организованная система является пиролизным котлом. состоящим из двух отделений. В нижнем происходит сгорание дров, а в верхнем происходит циркуляция газа, образующегося из-за горения. Благодаря схеме, по которой газ попадает в дымоход не сразу. его эффективность возрастает, а для длительного горения требуется меньшее количество дров .

Вокруг котла располагаются толстые трубы, по которым идет вода, нагретая от него. Учитывайте то, что для котла подобного типа подходят только сухие дрова, поэтому у вас дома всегда должен быть их хороший запас .

Также существуют системы, использующие для отопления горячий воздух, вместо воды. Он, проходя через контур, передается в воздушное пространство дома. Холодный же воздух, опускаясь вниз снова попадает в котел для дальнейшего нагревания .
