Замена ручки и регулировка фурнитуры
Самой распространенной проблемой часто выступает поломка ручек. Встречаются следующие проблемы с данным оборудованием:
- поломка и полный выход из строя без возможности восстановления;
- заедание и трудности при открывании и закрывании устройства;
- расшатывание, которое начинается после долгого пользования оконным оборудованием.
Этот перечень самых распространенных проблем можно легко исправить самостоятельно в домашних условиях. Достаточно иметь под рукой отвертку и машинное масло. Необходимо проделать следующее:
- уничтожить скопившуюся пыль, грязь и все то, что мешает нормальному функционированию ручки;
- протереть поверхность ручки и прилегающей створки;
- машинным маслом тщательно протереть все поверхности, которые могут приходить в движение при открытии окна;
- если проблема не исчезла – подтянуть крепления ручки;
- затянуть болты, чтобы укрепить положение оконной ручки.
В некоторых случаях необходимо снизить прижим, чтобы устройство стало работать свободно. Если ручка вышла из строя, то ее можно легко заменить в домашних условиях. Достаточно снять блокирующее устройство и открутить болты. Далее поменять на новую и закрутить все обратно.
Также ручку может зафиксировать специальный блокиратор, который уже вмонтирован в устройство. В этом случае регулировке подвергается язычок, находящийся под ручкой.
Регулировка по горизонтали
Данный вид регулировки необходим в тех ситуациях, когда створка с трудом открывается и соприкасается с рамой по всей длине. Причины немедленной регулировки пластиковых окон по горизонтали:
- возможна поломка оконной ручки, поскольку возникнут трудности ее прокручиванием;
- створка может перестать открываться и остаться в одном виде на долгое время;
- некоторые детали могут заклинить и перестать функционировать;
- положение створки очень сильно повлияет на внешний вид самой рамы.
Чтобы не допустить всех этих последствий, нужно немедленно начать действовать
Для этого необходимо заострить внимание на нижней и верхней петлях. В них также есть специальные отверстия, которые подходят под шестигранный ключ, поэтому им можно выполнять регулировку оконных петель
Главное верно найти расположение этих специальных отверстий: снизу они расположены с наружной и внутренней стороны, поэтому положение окна можно изменять из разных точек. Провернув ключ в направлении по часовой стрелке, оконная створка переместится в противоположную самой петле сторону. В другом направлении наоборот сместится в сторону петли.
Если решили отрегулировать на верхней петле, то это необходимо делать только при условии открытого окна. Принцип перемещения сохраняется точно такой же, каким он был и на нижней петле.
Регулировка по вертикали
Если левый край створки задевает раму и его стоит приподнять, в таком случае используется вертикальная регулировка. Чтобы правильно все настроить, дальше проделать следующее:
- вертикальную петлю, расположенную в нижней части окна, прокрутить строго по часовой стрелке;
- поднять створку на такой уровень, после достижения которого проблема с трудным закрыванием и заеданием будет устранена;
- закрепить петлю в таком положении.
Само окно нужно поставить на режим проветривания. Проворот по часовой стрелке поднимет створку, а против часовой – опустит
Очень важно проверять, на каком уровне находится створка на данный момент регулировки, чтобы не переборщить с изменением положения
Регулировка прижима
Внутри каждой створки расположены цапфы – специальные металлические заглушки. Крепятся они на эксцентрики. Сам прижим пластикового окна, который отвечает за поворот ручки, Чтобы его отрегулировать, необходимо прокрутить цапфы.
Как отрегулировать прижим пластикового окна:
- взять пассатижи для отвода цилиндров, для цапф с прорезью необходимо использовать плоскую отвертку: работать ей будет гораздо эффективнее;
- настроить ответные цилиндры, если отсутствует регулировка при помощи эксцентриков;
- зафиксировать ответные цилиндры двумя болтами и проверить надежность крепления;
- выбрать положение зацепа посредством шестигранного ключа для регулировки положения: при необходимости ослабить прикасание – сдвигать по направлению к комнате, при усилении – наружу.
Такие действия необходимо проводить при обнаружении зазоров между рамой и створкой. Если из окна дует, а створки закрыты, то это первый признак того, что оборудование нуждается в регулировке.
Как отрегулировать окна в зависимости от сезона
По мере эксплуатации резинка, которая создает плотное прилегание створки, может деформироваться, что приведет к потере ее качеств и свойств, из-за чего теряется нормальный уровень герметичности и звукоизоляции. Такое может произойти в межсезонье, когда происходит перепад уровня температурного режима на улице. Соответственно, необходимо проводить вовремя регулировку пластиковых окон своими руками, чтобы не возникло проблем после смены сезона.
Чтобы избежать подобного неудобства, которое может причинить изъян оконной фурнитуры или устранить таковой, нет необходимости прибегать к полной заменен составляющих. Для таких целей в конструкции оконной системы имеются механизмы, которые позволяют скорректировать силу прижима так, чтобы резинки обеспечивали надежный уровень герметичности окна. Следующие моменты помогут справиться с этой задачей:
- Такую процедуру рекомендуется делать разово за год, в особенности, если резонанс температур в разные сезоны достаточно большой. Если производится такая нехитрая регулировка пластиковых окон своими руками, то с ее помощью можно обеспечить достаточно длительную эксплуатацию изделия и не давать резиновым уплотнителям изнашиваться.
- Эксцентрики или по-другому цапфы, которые играют основную роль данном процессе, располагаются в заглушках, имеют форму овала. Рама в соответствии с расположением цапф имеет механизм, в который эти эксцентрики попадают и принимают положение в зависимости от поворота ручки. В зависимости от стационарного расположения одних и других элементов создается определенный уровень силы прижима створок. Соответственно, регулировка пластиковых окон своими руками в этой части может свестись к перемещению дух составляющих механизма и подбора оптимального положения.
Видео — перевод окон в зимний режим
Столкнувшись с регулировкой пластиковых окон своими руками в части корректировки их относительно сезонных изменений, следует знать, что могут быть различия в этом процессе в зависимости от марки окна. Различия обычно заключаются в следующих моментах:
- цапфа может иметь характерную прорезь, которая при регулировке должна вращаться при помощи отвертки плоского типа;
- эксцентрики могут отводиться при помощи пассатижей, возможно просто рукой, после чего будет возможность их прокрутить;
- цапфа может регулироваться сразу, в том месте, где расположена при прокручивании ее пассатижами.
Если ни один способ не подошел для корректировки степени прижима, то можно прибегнуть к регулированию механизма, который расположен на раме, в который попадают цапфы при положении закрытого окна. Положения ля регулировки два, после того как будут немного откручены крепящие механизм болты:
- уменьшение прижимной силы можно добиться, отодвинув зацепы к себе, т.е. в комнату;
- чтобы усилить прижим следует передвинуть их в обратную сторону.
Летний и зимний режим регулировки ПВХ окон
Еще одна причина появления щелей в окнах и сквозняка — это перекос створок. Незначительное проседание створок неизбежно — за год они опускаются примерно на 0,5 мм вне зависимости от качества монтажа, производителя или условий эксплуатации. Для сохранения геометрии окна и при подготовке к зиме иногда требуется выровнять створки по вертикали или по горизонтали.Когда недостаточное прижатие наблюдается со стороны петель (в ладонь ощутимо дует в местах крепления), следуйте простым алгоритмам самостоятельной регулировки ПВХ окон на зиму.
Если нужна вертикальная корректировка:
- Снимите защитную крышку с регулировочного винта. Он располагается в нижнем углу створки. Для этого потяните крышку вверх вдоль рамы по принципу задвижки.
- Подкрутите винт при помощи шестигранного ключа или отвертки. Поднять створку можно, повернув винт по часовой стрелке, а опустить — против часовой. Доступ к винту осуществляется через верхнее отверстие (сверху вниз). У большинства производителей насечка у регулировочного винта и других крепежных элементов фурнитуры совпадает.
Немногим сложнее обслуживать поворотно-откидные конструкции, поскольку они, как корректировка по горизонтали, требуют подтягивания и нижнего, и верхнего винта. Сбоку нижнего навеса располагается второй винт (доступ через боковое отверстие). Движением слева направо подтяните створку к раме, или наоборот.
Для лучшего прилегания верхней части створки используйте еще один, дополнительный винт.
- Для доступа к верхнему винту откройте и заблокируйте окно в режиме проветривания, открытым сразу в двух направлениях. Чтобы створка снялась с верхней петли и повисла на “ножницах”, используйте запорную петлю и запорный язычок.
- Вращайте болт прижимного механизма по часовой стрелке, чтобы подтянуть створку к раме или в обратном направлении, чтобы ослабить прижим. Это позволит зафиксировать неплотно прилегающий верхний угол окна и тем самым решить одну из самых распространенных проблем изношенных окон.
Нюансы:
- Чтобы избежать износа фурнитуры и сложностей в регулировке, подкручивайте болт не более, чем на 1 мм за раз. Это способствует точной настройке без приложения большой силы.
- Исправляя горизонтальное положение створки, оставьте зазор между петлей и рамой, иначе режим проветривания будет недоступен.
- Провисание оконной створки из-за износа петель или проблемы с открытием/закрытием также могут быть следствием неправильно выбранного режима притвора.
Видео про самостоятельную регулировку ПВХ окон:
Как видим, сезонное обслуживание окон, в особенности, новых, не требует ни особых экономических затрат, ни физических усилий. Все манипуляции по самостоятельной регулировке ПВХ-окон на зиму доступны и женской руке.
Что делать, если окна заклинило вследствие перекоса проема
Перекос проема сверху или снизу требует обязательного вызова для консультации профессионала. Свидетельством критической ситуации является поломка стекла, вплоть до возникновения трещин, деформации профиля. Такая картина требует проведения профессионального ремонта.
Чаще всего приходится ставить новые оконные блоки. Если перекос отличается незначительностью, то неисправности возникают из-за монтажа заведомо больших для проема систем
Поэтому так важно грамотно провести предварительные замеры, и ставить лишь те конструкции, что полностью им соответствуют
Для избегания подобных поломок, важно, чтобы монтажники оконных блоков строго следовали требования ГОСТа, соблюдали установленные технологии
Функции современного окна
Для проветривания и обеспечения нормального воздухообмена уже необязательно открывать полностью всю форточку, достаточно перевести ее в один из доступных режимов пластикового окна.
Чтобы проветрить комнату, достаточно повернуть рукоятку вверх, и створка отклонится в заданное положение.
При повороте ручки окна на 45 градусов устанавливается режим микропроветривания
Микропроветривание становится доступным при повороте рукоятки управления под углом в 45 градусов от вертикали. При этом образуется щель в несколько миллиметров, которой вполне достаточно для поступления свежего воздуха в комнату.
Дополнительно вентиляцию можно обеспечить даже без отпирания створки, но для этого нужно уже внести изменения в саму конструкцию и установить дополнительный вентиляционный клапан.
Эти функции, как и полное открывание и закрывание, доступны благодаря механизму, который регулируют при монтаже оконного пакета.
Регулировка как решение проблем
Если окна с трудом закрываются, то причина скрывается в одной из следующих проблем:
- сквозняк от петель;
- стеклопакет зацепляется за импост;
- просела или провисает створка;
- угол в противоположной стороне от ручки плохо прилегает к «коробке».

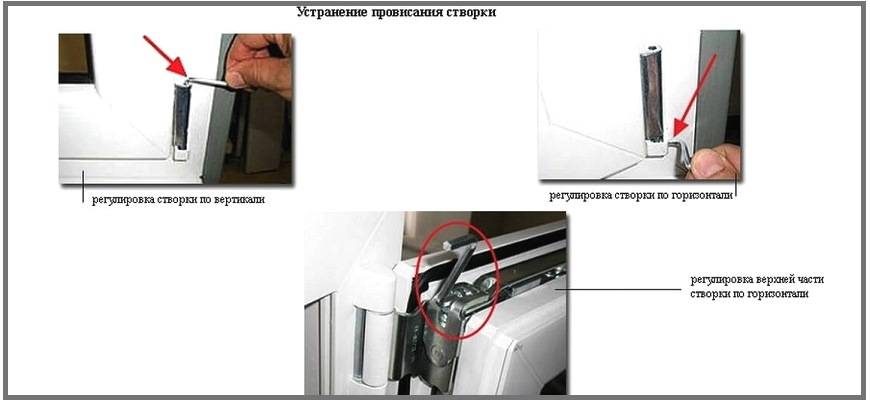

Провисание створки
Подобная проблема возникает из-за большого веса стекла. Когда окно открыто, то всем весом оказывает давление на петли, при этом верхние крепежные элементы вытягивают стенку металлопрофиля наружу, а нижние вдавливают его внутрь. Получается, что на верх идет максимальная нагрузка, тогда как на низ ее почти нет. В результате верхний угол стеклопакета с той стороны, где располагается ручка, провисает. В некоторых случаях деформация наблюдается в нижней части.
В обеих ситуациях настройка будет идентичной:
- Освободить петли от накладок, открыть окно.
- Используя винт регулировки, подтянуть створку к «коробке», оставив зазор в 4-6 мм для бесперебойной работы откидного устройства.
- Вертикальные винты прокрутить по часовой стрелке, чтобы скорректировать положение нижних петель.
Технология устранения провисающей створки пластикового окна.
Проседание створки
Нередко встречается проблема, когда возле петель наблюдается искажение металлического профиля. Это означает, что стеклопакет просел, но зафиксирован вертикально.
Регулировка состоит из следующих действий:
- Открутить накладки с петли.
- С помощью ключа приподнять подвижный элемент, пока он сверху не закроет «коробку» на 8 мм.
- Поставить декоративную защиту.
Сквозняк между петлями
Створка отходит в области петель по нескольким причинам: фурнитура плохого качества, неправильно выполнены первоначальные настройки и т.д. В результате помещение продувается, а профили начинают цепляться в области ручки. Чтобы восстановить заводские установки, нужно регулировать винты горизонтальной настройки, они находятся сверху и внизу в петлях.
Неравномерный прижим
Одна из самых часто встречающихся проблем — сквозняк в верхнем углу. Обнаружить его легко с помощью простой свечи. Подсветите окно — отклонение огонька укажет место неравномерного прижима. Восстановить функциональность конструкции можно своими руками.

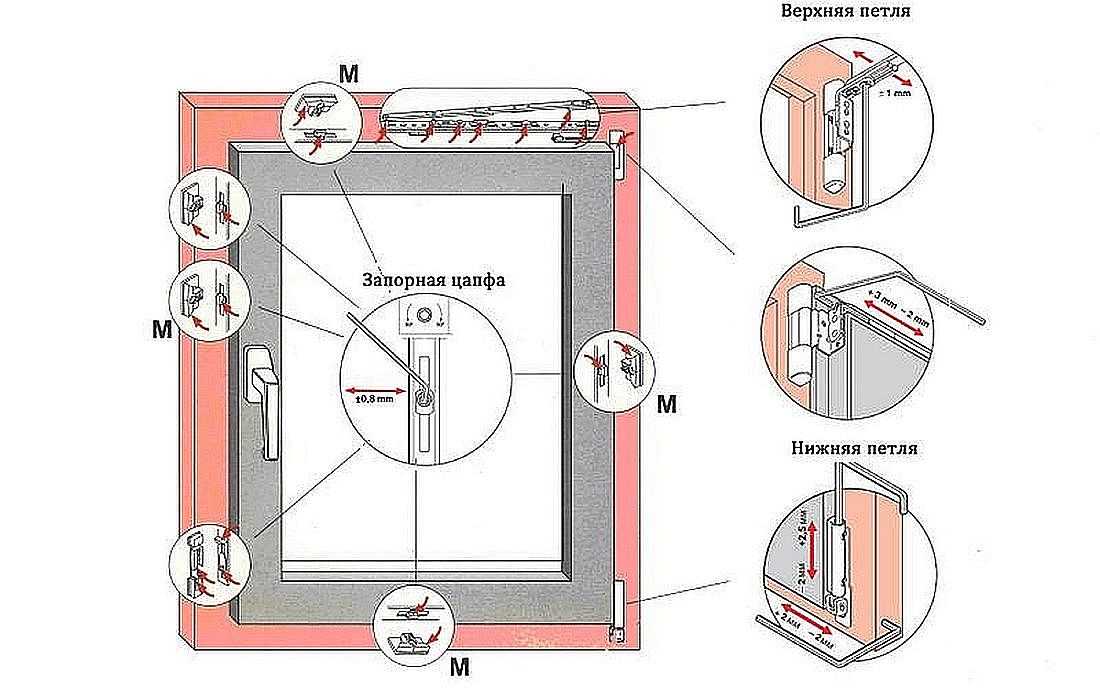

Схема устранения неравномерного прижима створки.
Для этого достаточно придерживаться следующей инструкции:
- Выставить ручку горизонтально и открыть стеклопакет.
- Зафиксировать ручку вертикально и откинуть окно.
- Расположенный на ножницах винт регулировки шестигранником развернуть на 180°.
- Прижать подвижный элемент к раме.
- Поставить ручку горизонтально, дожать до рамы створку и закрыть.
- Для проверки степени герметичности уплотнителей можно воспользоваться свечой. Если пламя ровное, значит, регулировка завершена.
Какие инструменты понадобятся?
Чтобы выполнить регулировку пластиковых окон самостоятельно, потребуется довольно простой набор инструментов:
- Шестигранный ключ № 4;
- Плоскогубцы;
- Крестовую и плоскую отвертки;
- Шуруповерт с набором бит разной формы.
Инструменты из этого набора обычно всегда есть дома. Исключением может быть шестигранник, без которого с работой не справишься — это основной регулирующий инструмент. Ключ для регулировки пластиковых окон можно найти в любом магазине мебельной фурнитуры. Шестигранники 4 мм используются при сборке любой современной корпусной мебели, поэтому найти такой ключ не составит труда.
Для работы с винтовыми соединениями, с помощью которых крепятся элементы оборудования к профилю, вам потребуются отвертка или шуруповерт . Плоскогубцы необходимы как вспомогательный инструмент.
Рекомендуется дополнительно подготовить силиконовую смазку для аксессуаров. Кроме того, вы можете использовать WD-40 или другие подобные аэрозольные смазки.
Каждый сезон важно оценивать состояние фурнитуры, открывания и закрывания створки на вероятность заклинивания. Это сэкономит деньги на капитальном ремонте в случае поломки, а также обеспечит хорошую функциональность и долговечность изделия
Провести регулировку пластиковых окон можно самостоятельно, без привлечения специалистов, однако вам потребуются соответствующие инструменты.
Чаще всего нужно подгонять пластиковые окна под новый сезон: зимой желательна полная герметичность, а летом можно впустить свежий воздух. Это достигается регулировкой плотности прижима полотна. Сделать самому несложно. Когда разберетесь, удивитесь, насколько все элементарно.
Створка окна прижимается к раме цапфами. Это подвижные металлические выступы на боковой поверхности створки. Поворачивая ручку они заходят за ответные металлические пластины, установленные на раме. Для того, чтобы можно было регулировать натяг створки и рамы, они имеют эксцентрик — либо они выполнены овальной формы, либо есть регулировка со смещением центра в центре круглого выступа. Изменяя положение цапф (см. Фото), измените степень давления, то есть устраните тягу из-под створки.
Как видите, форма фиксирующих выступов может быть разной. Для их настройки можно использовать разные инструменты. Если у вашего окна есть такие эксцентрики, как на картинке слева — овальные выступы — их положение меняем плоскогубцами: зажимаем и поворачиваем в нужном направлении.
Если фиксирующий выступ круглый, как показано слева, в нем может быть прорезь для отвертки или шестигранного ключа. Изучив их, вы легко поймете, какой инструмент вам нужен: обычная отвертка или шестигранник №4. Вставьте ключ или отвертку в прорезь и также поверните ее в нужное положение.
Регулируя фурнитуру пластиковых окон, помните, что слабый прижим — соответствует летнему режиму закрывания пластиковых окон, стандартный или сильный — зимнему. Если профилактические работы проводите в зиму, для начала выставьте стандартное положение и проверьте, есть ли продувание. Сразу пережимать резинки на новых ПВХ окнах не советуют. В таком положении установленный по периметру резиновый уплотнитель сильно прижат. Из-за этого со временем он теряет эластичность. На нормальный уплотнитель гарантия 15 лет, но все-таки… Если прижим сразу выставить максимальный, резина испортится быстрее. В результате, в очередной раз выставив зимнее положение на пластиковых окнах, вы обнаружите, что из-под створки по-прежнему дует, а резинка вся в трещинках. Это значит, что пришло время менять уплотнитель. Это тоже не очень сложно, но требует больше времени, да и резину еще нужно купить.
Итак: зимнее и летнее положение пластиковых окон выставляется изменением положения запорных выступов — цапф. Подробно все рассказано в видео ниже. После просмотра регулировка пластиковых окон самостоятельно окончательно перестанет быть проблемой.
Почему не закрывается ПВХ-окно после проветривания?
Порой закрыть створку с первого раза не удается. Возможные причины этого легко найти, обследовав состояние металлопластикового профиля, а после устранить неисправность. Как правило, единичный сбой в работе – еще не повод заменять окно. Стоит присмотреться внимательнее к ПВХ-изделию, и небольшой ремонт не потребует существенных ни денежных, ни временных затрат.
Потенциальные причины, почему окно «замерло» на проветривании:
- Возник перекос
Если во время эксплуатации механизм, приводящий створку в движение, дал даже незначительный «шат», он может краями цеплять раму окна. Устройство, что регулирует положение «форточки», способно разболтаться как по вертикали, так и по горизонтали.
- Переход в режим «2 в 1»
Часть механизма «включилась» на открытие, а вторая часть на проветривание, и в таком виде окно заклинило. Створка часто попадает сразу в два положения во время ветреной погоды или сильного сквозняка. Клинит механизм при повороте ручки в изначальное положение.
- Профиль неплотно прилегает
Нарушение в работе металлопластиковой конструкции вызывают неправильное (сбитое) положение эксцентриков либо износ утепляющего слоя. Самая элементарная причина — Водоотводная рамка отслоилась от профиля или замусорились водоотводные пути.
- Не срабатывает сама рукоятка
Ручка не работает, ее невозможно вернуть в исходное положение. Возможно, причина этого в выходе из строя элемента под названием «ножницы», который вылетел из паза.
- Тяжелый случай — проседание оконной конструкции
После установки окно дало осадку, и в последствии погнулось или провисло, изменились углы профиля, края створки задевают раму. Если после регулировки ситуация не изменяется, необходим демонтаж.
Износ механизма – естественный процесс, и рано или поздно может возникнуть поломка. Но не будем же мы проветривать вечно? На самом деле, вернуть работоспособность ПВХ-конструкции совсем просто.
Как отрегулировать окно чтобы не дуло
Иногда, пластиковые окна даже после перевода цапф в положение сильного прижима, не герметичны — из-под створки дует и замена резинки ничего не дает. Это случается обычно при усадке дома. В этом случае говорят, что окно проседает. Когда это происходит, теряется контакт запорного выступа и ответной пластины. При повороте ручки выступ-цапфа должна зайти за пластину, прижав створку. Если этого не происходит и возникают сквозняки, тепло из помещения выдувает.
При проседании пластикового окна регулировка другая: нужно сдвинуть створку в стону, чтобы те выступы, которые не достают до пластин, зацепились за них.
Сначала необходимо определиться, какие из цапф не дотягиваются до запорных пластин. Делается это механически. Для начала осмотрите, створку, запомните, где есть выступы. Окно закройте. Возьмитесь за раму створки в местах установки цапф и потяните ее на себя.
Если контакт есть, рама остается неподвижной, если нет — двигается. Так проверяете в каких местах нет контакта и определяете, в какую сторону необходимо двигать створку. Делают это регулируя нижнюю и верхнюю петлю.

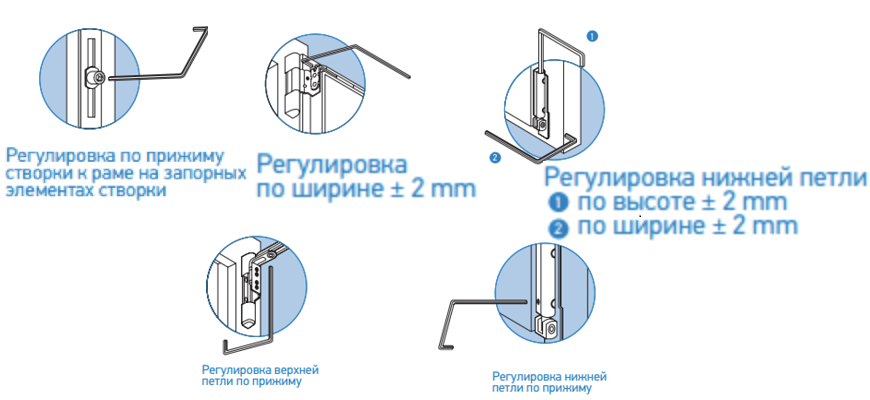

Регулировка нижней петли
Если не закрывается ПВХ окно где-то внизу, двигать створку будем при помощи нижней петли. Тут есть две регулировки: одна в горизонтальной плоскости — сдвигается ближе к петле или дальше от нее, и вторая — в вертикальной — поднимает или опускает створку на пару миллиметров.
Чтобы сдвинуть нижнюю часть створки ближе или дальше к петле, ее открывают. В нижней части пели есть регулировочное отверстие под шестигранный ключ (иногда — под «звездочку»).
В него вставляется шестигранник, поворотом по часовой стрелке нижний угол приближается к петле, против — отодвигается. Подвинув немного створку, пробуйте ее закрыть/открыть. Как только результат достигнут, останавливайтесь. Если ресурс выкручен до упора, а результата нет, верните все в исходное положение: это не та регулировка.
Этим винтом можно исправить положение, если при закрывании окна створка задевает раму внизу. Чуть приблизив ее к петле, вы устраните эту неисправность.
На нижней петле есть второй регулирующий винт. Чтобы до него добраться, необходимо створку поставить на проветривание и снять декоративную накладку. Она снимается легко, нужно нижний край немного оттянуть на себя (на 1-2 мм) и подтянуть ее вверх. Сняв защитный колпачок, в верхней части увидите углубление. В него вставляется шестигранник на 4 мм. Поворотом по часовой стрелке створка немного приподнимается, против — опускается.
Подробно рассказано о том, как снять декоративную накладку на петлю, как и чем регулировать нижнюю петлю на окне ПВХ в следующем видео.
Регулировка верхней петли
Если на пластиковом окне не закрывается верхний угол, двигать нужно его. Для этого открываете окно хотя-бы на 90°. Можно и меньше, но работать будет неудобно. На створке вверху есть петля. По конструкции она отличается от нижней, но в ней также есть отверстие под шестигранник.
Винт регулировки находится сбоку. Вращая его двигаем створку дальше от петли (если не закрываются дальние от петли цапфы) или ближе к петле. Один момент — между створкой и петлей должен оставаться зазор в несколько миллиметров: он необходим, чтобы туда заходил поворотно-откидной механизм. Потому, повернув ключом на пол оборота, проверяйте, как открывается/закрывается окно.

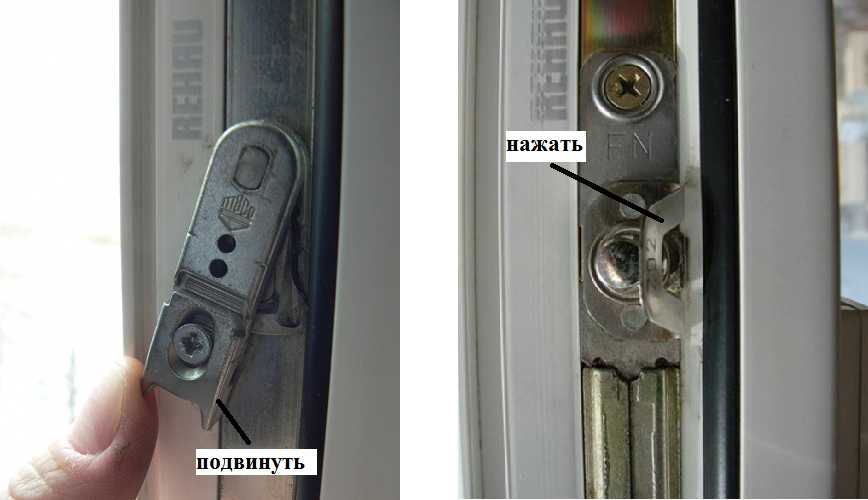

Иногда и эта регулировка не помогает. Тогда требуется прижать верхний угол к раме. Для этого есть другой винт — на поворотно-откидном механизме. Чтобы был доступ к этому винту, придется открыть окно сразу в двух положениях. Для этого створку открывают, прижимают блокиратор. Он обычно бывает двух конструкций — в виде запорной петли или язычка (смотрите на фото ниже).
Блокиратор отводят до упора, удерживая его, поворачивают ручку на проветривание, потянув верхний край створки немного на себя, открывают поворотный механизм. Устройство, которое держит створку открыто. На одной из пластин есть выступ под тот же шестигранный ключ. Поворачивая его можно регулировать плотность прилегания верхнего угла створки. Она необходима, если не закрывается верхний угол пластикового окна.
Еще раз посмотреть, как отрегулировать пластиковые окна самому, можно в видео. Объяснения по делу, доступно и без лишних слов.
