Отличия УЗО от дифавтомата

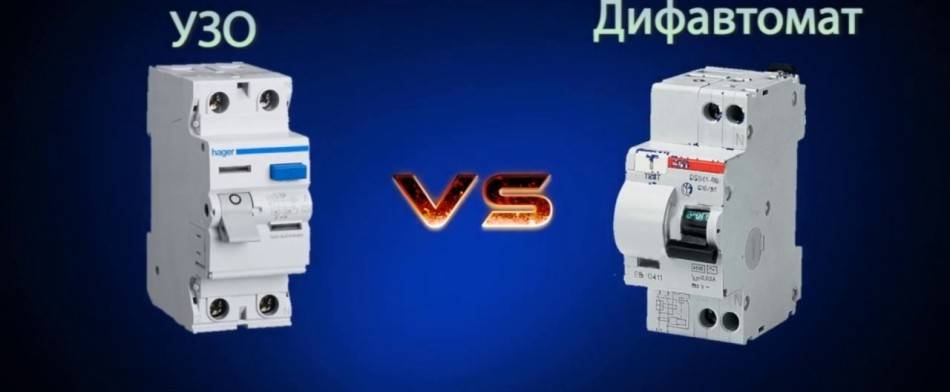

Итак, посмотрим, чем же отличаются УЗО и дифавтоматы.
Функциональность
С этим вроде бы всё ясно: УЗО защищает только от утечки тока, а дифавтомат — и от утечки, и от превышения силы тока сверх допустимой (перегрузка или короткое замыкание).
Внешний вид

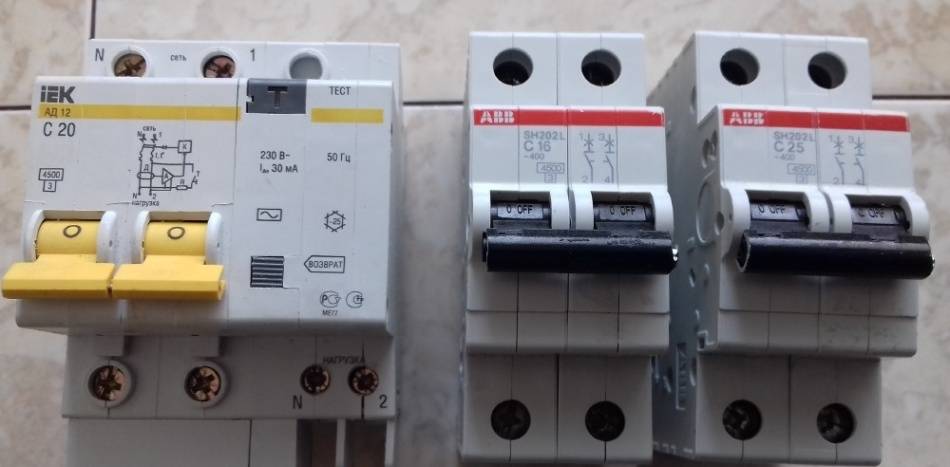

Более интересный вопрос — как отличить один прибор от другого визуально? Оба они довольно похожи, в частности, и тот и другой имеют кнопку «TEST» (проверка работоспособности модуля УЗО). Размеры также, скорее всего, ни о чём не скажут: если раньше дифавтоматы всегда были больше УЗО, то сегодня они либо имеют те же габариты, либо даже являются более компактными. К примеру, УЗО серии ВД1–63 и дифавтомат серии АВДТ32 бюджетного российского производителя — компании IEK — выглядят практически одинаково.
Современные модели УЗО и дифавтоматов одного производителя выглядят очень похоже
Что ж, давайте присмотримся повнимательнее.
Название
В первую очередь, разумеется, следует посмотреть на название, если, конечно, оно прописано на корпусе. На УЗО могут написать «УЗО» или «Выключатель дифференциального тока», но чаще всего изображают аббревиатуру «ВД» — выключатель дифференциальный.
Большинство производителей начинают маркировку своих устройств защитного отключения буквами «ВД»
Полное название дифавтомата звучит так: автоматический выключатель, управляемый дифференциальным током. Соответственно, на корпус подобного прибора обычно наносится аббревиатура «АВДТ».
На дифавтоматы обычно наносится аббревиатура «АВДТ»
Схема на корпусе
Этот идентификатор является универсальным, так как помогает разобраться даже в том случае, если название написано на иностранном языке либо вовсе отсутствует. На каждом приборе схематично отображается его устройство, так что при наличии некоторого опыта распознать его не составит труда:
УЗО — схема аппарата будет зависеть от его разновидности. На самом простом, электромеханическом УЗО пользователь увидит минимальный набор компонентов: овальный элемент обозначает самую важную часть — дифференциальный трансформатор. Отображается и подключение кнопки «TEST».
У электронного УЗО на схеме будет видно дополнительный элемент — плату усилителя, которая обычно обозначается треугольником. Как видно, к усилителю подведено питание.
- На корпусе дифавтомата будет изображён один из вариантов схемы УЗО, а в дополнение к нему — обмотки расцепителя.
Схема на корпусе дифавтомата включает в себя дифференциальный трансформатор, кнопку «ТЕСТ» и расцепители — электромагнитный и тепловой
Маркировка (номинальный ток)
Номинальный ток — это максимальная сила тока, которую прибор может пропускать через себя длительное время. Эта характеристика обязательно указывается на каждом приборе, но несколько по-разному:
на УЗО пишут только число, например, «16 А»;
на дифавтомате перед числом стоит литера, например, «С16 А».
Буква перед значением номинального тока на корпусе дифавтомата обозначает характеристику (отключающую способность) его расцепителей. На бытовых моделях обычно можно видеть литеры «В» (для цепей без индуктивной нагрузки, как правило, осветительных), «С» и «D» (могут выдерживать пусковые токи, характерные для сетей с подключёнными электродвигателями).
Бывают также дифавтоматы с буквами «А» (для сетей с большой длиной проводников), «К» (применяются, если почти вся нагрузка — 80% — является индуктивной) и «Z» (для слаботочных сетей, где недопустимы даже кратковременные перегрузки). В основном они используются в промышленности.
Тонкости выбора дифференциального автомата
В электроустановках для обеспечения безопасности их эксплуатации, используются различные защитные устройства. Одним из таких устройств является дифференциальный автомат.
По своему назначению дифавтомат с успехом заменяет автоматический выключатель и устройство защитного отключения вместе взятые. В настоящее время этот прибор является, пожалуй, самым надежным и удобным в использовании.
Единственным недостатком можно считать цену прибора. Она может быть гораздо выше суммарной цены автомата и УЗО.
Иностранные модели
ABB – это самая известная, пожалуй, марка на рынке автоматических защитных устройств, которую выбирают сотни тысяч покупателей. Принадлежит совместной шведско-швейцарской компании. В настоящее время производства размещены более чем в ста странах.
По многочисленным отзывам, компания выпускает одни из лучших дифавтоматов. Цена может колебаться от 2000 до 4000 рублей на однофазные устройства, в зависимости от параметров и модели.
Марка французской продукции LeGrand широко известна во всем мире. Для этого бренда характерно наличие большого ряда моделей производимых дифавтоматов, в том числе и для трехфазной цепи. Стоимость трехфазных дифавтоматов доходит до 10000-12000 рублей.
Бренд Siemens продукции немецкого предприятия, имеющего давнюю историю. Выпускает много видов промышленной и бытовой техники. Специализация на электротехнических изделиях отсутствует. Видимо поэтому качество несколько ниже, чем у предыдущих производителей. Цена изделий – 2000-5000 рублей.
Отечественные модели
КЭАЗ – отечественный производитель дифференциальных автоматов и других устройств защиты. Качество среднее, но для изделий дается гарантия два года. Цена составляет 1000-1500 рублей за однофазные изделия.
IEK – также отечественный бренд. Продукция очень востребована из-за удачного сочетания цены и качества. В самом деле, недостатки продукции, такие как несовершенные клеммы, шум при работе, компенсируются ценой 700-1000 рублей за изделия в однофазном исполнении.
DEKraft – еще один российский бренд. Компания образовалась сравнительно недавно. Качество продукции оставляет желать лучшего, но в то же время российским стандартам продукция соответствует. Недостатком является малый срок эксплуатации изделий. Учитывая невысокую цену (600-1000 рублей), подрядчики охотно используют продукцию этой марки для установки на малобюджетных объектах.
Многие производители часто выпускают бюджетные дифавтоматы, и даже целые линейки моделей с низкими ценами. Поэтому при выборе рекомендуется тщательно изучать каталоги изделий.
Конечно же, выбирая дифференциальный автомат, необходимо ориентироваться не только на цену и производителя. Необходимо учитывать условия работы устройства.
Возможно, в подсобных помещениях, где удельное время использования электропроводки невелико, использовать устройства с меньшей степенью надежности. Если потребность в таких дифавтоматах велика, то экономия средств может оказаться значительной.
Принцип работы УЗО
Для предупреждения случайного удара током при контакте с бытовыми и промышленными электроприборами было изобретено устройство защитного отключения.
В его основе лежит трансформатор с тороидальным сердечником, который мониторит силу тока на «фазе» и «нуле». Если ее уровни расходятся, то происходит срабатывание реле и отключение силовых контактов.
Проверить УЗО можно нажатием специальной кнопки «ТЕСТ». В результате имитируется утечка тока, и прибор должен отключить силовые контакты
В норме любой электрический прибор имеет утечку тока. Но ее уровень настолько мал, что безопасен для человеческого организма.
Поэтому УЗО запрограммированы на срабатывание при том значении тока, которое может нанести электротравму людям или привести к поломке техники.
Например, при всовывании ребенком в розетку оголенного металлического штыря произойдет утечка электричества через тело, и УЗО отключит свет в квартире.
Скорость срабатывания устройства такова, что организм вообще не испытает никаких негативных ощущений.
УЗО-адаптер удобен возможностью быстрого перемещения между розетками. Он подойдет людям, не желающим заниматься монтажом стационарных защитных устройств
В зависимости от мощности подключенной техники, наличия промежуточных защитных устройств и длины электропроводки применяют УЗО с различным предельным значением дифференциальных токов.
Наиболее распространены в быту защитные аппараты с пороговым уровнем 10 мА, 30 мА и 100 мА. Этих приборов достаточно для защиты большинства жилых и офисных помещений.
Следует помнить, что классический УЗО не предохраняет электропроводку от короткого замыкания и не отключает силовые контакты при перегрузке сети. Поэтому желательно использовать эти приборы в комплексе с другими механизмами электрозащиты, например, автоматическими выключателями.
Какой тип расцепителя выбрать?
По внутреннему исполнению дифы и УЗО делятся на два типа: электронные и электромеханические. Вопреки распространенному заблуждению, тип расцепителя не влияет на рабочие параметры и технические характеристики. Какая же между ними разница?
Электромеханический расцепитель срабатывает за счет дифференциального трансформатора. При возникновении утечки в его вторичной обмотке возникает напряжение, действующее на поляризованное реле, расцепляющее контакты.
Электронный срабатывает только при наличии напряжения на фазе. В корпусе стоит микросхема с усилителем, с питанием от внешней сети. При потерях электроэнергии микросхема подает сигнал на механизм отключения, расцепляющий фазу. Такая схема стоит дешевле.
Главное отличие в том, что если сеть будет обесточена, то электронный диф не сработает. Но возможна ли в таком случае утечка? Чисто теоретически, да, за счет энергии накопленной в конденсаторах электроники, подключенной в сеть. Это очень редкие случаи, и скорее, исключения из правил.
На форумах часто можно найти нарекания на надежность электронных дифавтоматов, якобы не всегда срабатывающих. В большинстве случаев, это из-за неправильности подключения. Согласно ПУЭ, к дифзащите должна обязательно подключаться и фаза, и ноль. Если не подключить ноль, она будет работать как автомат, но нет гарантии, что сработает как УЗО. Вывод: при правильном подключении, все будет работать, независимо от конструкции расцепителя.
Как подключить УЗО и дифавтомат вместе
В электросетях больших квартир и частных домов обычно приходится применять и дифавтоматы, и УЗО с автоматическими выключателями. Дело в том, что электропотребители на таких объектах, как правило, разбиваются на группы, а для экономии средств одно УЗО устанавливается на несколько автоматов — обычно не больше трёх.
В то же время и к одному вышестоящему автомату может быть подключено несколько УЗО. В таких условиях замена пары «УЗО + ВА» на дифавтомат либо обходится слишком дорого, либо вообще является невозможной.
При большом количестве потребителей установка дифавтомата на каждую из защищаемых линий является неоправданно дорогой, поэтому их разбивают на группы, каждая из которых обслуживается отдельным УЗО
На схеме фаза обозначена красным цветом, «нуль» — синим, заземление — жёлто-зелёным.
Розетки разделены на группы (поз. 2, 3, 4, 5, 6 и 7), каждая из которых защищается собственным автоматом типа ВА (поз. 8, 9, 10, 15, 16 и 17). Все эти автоматы, в свою очередь, разбиты по три на две группы, каждая из которых защищается собственным УЗО (поз. 7 и 14). Понятно, что альтернативный вариант — установка шести дифавтоматов — оказался бы намного более дорогим.
При описанной же схеме можно сэкономить средства. В то же время при срабатывании одного из УЗО отключаются не все розетки, а только часть. Цепь с утечкой идентифицируется достаточно легко. Если, к примеру, сработает УЗО поз. 14, нужно будет выключить автоматы поз. 15, 16 и 17, затем включить УЗО и по одному включать указанные автоматы. Как только включится автомат цепи с утечкой тока, УЗО тут же снова разомкнёт контакты.
Цепей освещения также несколько, они защищаются автоматами ВА поз. 5, 6 и 12. Эти автоматы тоже подключаются к одному УЗО (поз. 3), которое, в отличие от «розеточных» УЗО 7 и 14, имеет уставку дифференциального тока 300 мА. Подключать осветительные цепи через чувствительные УЗО с уставкой тока утечки 30 мА, защищающие от поражения электротоком, нет смысла.
Обратите внимание: УЗО поз.3 установлено и перед осветительными автоматами, и перед УЗО 7 и 14. Таким образом, оно ещё и подстраховывает «розеточные» УЗО на случай отказа одного из них (хотя при этом не обеспечивает защиту от поражения электротоком — только от возгорания)
А вот на единственной выделенной линии, проложенной, допустим, к стиральной машине или компьютеру, установка дифавтомата имеет смысл, что и было сделано (поз. 13). Модуль защиты от утечки тока данного аппарата также на случай отказа страхуется УЗО поз.3.
В приведённой схеме вполне допустимой была бы замена вводного ВА (поз. 1) и УЗО поз.3 одним дифавтоматом с такими же параметрами.
Хорошо понимать устройство и назначение аппаратов электрозащиты должен не только электрик, но и обыватель — владелец дома или квартиры, подключённой к сети. Потому что от того, насколько правильно подобран и подключён данный прибор, зависит жизнь этого человека, а также других жильцов. Надеемся, что наша статья помогла досконально разобраться в этом вопросе.
Критерии выбора устройств электрозащиты
Постараемся разобраться, что лучше для дома – УЗО или дифференциальный автомат, и рассмотрим различные ситуации монтажа. Чаще всего на выбор влияют такие факторы, как позиция прибора в электрощите, нюансы подключения к линиям электроэнергии, возможность технического обслуживания или замены.
Особенности монтажа в электрощите
Электрощит представляет собой металлический ящик, внутри которого обычно расположены устройства защиты и электросчетчик. Рабочая панель, к которой крепятся приборы, ограничена в размерах.
Если происходит усовершенствование электросети и при этом устанавливают дополнительные модули, то появляется дефицит свободных мест на дин-рейках. В этом случае дифавтоматы оказываются в выигрышном положении.
Схема расположения на дин-рейке пар «автомат + УЗО» (верхний ряд) и дифавтоматов (нижний ряд). Очевидно, что нижние устройства занимают меньше места. Разница возрастет, если защита будет рассчитана на большее количество контуров
Современные оснащение квартир электричеством ориентировано на увеличение числа контуров. Это связано и с появлением большого количества мощной техники, и с разделением сети на множество линий. В такой ситуации, при отсутствии дополнительного пространства, единственным разумным решением является подключение дифавтоматов.
Подбирая устройства, обратите внимание на приборы, занимающие одно модуль-место. Такие модели уже появились в продаже, но стоимость их чуть выше, чем у традиционных
Сложность подключения проводов
Главное отличие подключения между двумя обозначенными вариантами – в количестве проводов. Два отдельных устройства в сумме имеют больше клемм – 6 штук, тогда как у дифавтомата их всего четыре. Отличается и схематика подключения.
Сравнительная схема установки и подключения защитной пары и дифавтомата. Результат срабатывания в аварийной ситуации и надежность устройств одинаковая, а порядок присоединения проводов отличается
На схеме хорошо показана коммутация проводов.
При подключении пары АВ+УЗО расклад такой:
- фазный провод присоединяется к клемме АВ;
- соединяется перемычкой выход автомата и L-клемма УЗО;
- выход фазы УЗО направляется к электроустановкам;
- нулевой провод связан только с УЗО – на входе с N-клеммой, на выходе – отправляется к электроустановкам.
У дифавтомата подключение происходит намного проще. Перемычки не нужны, лишь присоединяются фаза и нуль к соответствующим клеммам, а с выходов отправляются к нагрузке.
Что это дает монтажнику? Облегчает процесс подключения, уменьшает количество проводов, соответственно, гарантирует больше порядка на электрощите.
Как производится диагностика срабатывания
Если рассматривать приборы из среднего ценового сегмента, то здесь преимущества у тандема «автомат + УЗО». Предположим, произошло аварийное отключение электроэнергии на одном из контуров.
Сразу определить причину срабатывания защиты сложно, так как это может быть и ток утечки, и короткое замыкание, и суммарная нагрузка, с которой не справились провода.
По сработавшему УЗО или автомату сразу видно, где искать причину. В первом случае – проблема с изоляцией, во втором – увеличенная нагрузка или короткое замыкание. Последнее можно определить по дополнительным признакам
Если на сбой в сети среагировал дифавтомат, то причину придется искать дольше. Необходимо проверить все версии, а это отнимет больше времени и сил.
Чтобы упростить диагностику, рекомендуется приобретать приборы из более дорогого ценового сегмента – они оснащены дополнительной индикацией, указывающей на возможную проблему.
Какие приборы дешевле купить и починить?
Бывают ситуации, когда выбор основан на стоимости. Например, существует бюджет, за рамки которого никак не выйти. В этом случае решающую роль играет суммарная стоимость всех подключенных устройств защиты.
На первый взгляд, большее число приборов характеризуется более высокой ценой. На самом деле все обстоит иначе: универсальный дифавтомат обходится в круглую сумму, а набор других устройств оказывается экономичным.
Если промониторить ценники всех обозначенных автоматов, то получается, что один дифавтомат почти в два раза дороже, чем комплект «АВ + УЗО»
Следует помнить, что количество линий обычно 3 или более, поэтому разница между покупками вырастает. Если для одного контура приобретение АВДТ дороже всего на 1 тыс. руб., то для пяти контуров разница в суммах вырастает до 5 тыс. руб.
Таким образом, и дифавтоматы, и блоки УЗО с автоматическими выключателями имеют свои преимущества и недостатки. Если АВДТ выигрывают в компактности и удобстве подключения, то они же явно проигрывают при диагностике и учете стоимости.
Как отличить УЗО, дифавтомат и автоматический выключатель по назначению: самый главный принцип
Все три защитных модуля имеют примерно одинаковый внешний вид, габариты, способ крепления на Din-рейку. Это результат унификации оборудования. Их объединяет тот общий принцип, что они контролируют параметры тока, призваны спасти человека и его имущество от его воздействия.
Однако они выполняют различные задачи. Объясняю их кратко тремя абзацами.
Электрический ток в домашней сети движется по замкнутой схеме в том направлении, которое ему задал человек, подключая бытовой прибор к цепям напряжения. При этом совершается полезная работа.
Величина тока зависит от приложенного к напряжению сопротивления и должна поддерживаться на уровне номинальной величины, не выходить за пределы отведенного ему участка электрической схемы. В таком случае любой прибор работает нормально.
Но в нашей жизни много непредвиденных случайностей, когда человек ошибается или повреждается изоляция, понижается ее сопротивление. В таком случае ток идет еще в другом направлении или возрастает до опасной величины, что требует принятия экстренных мер.
Эту задачу выполняют защитные модули по своим алгоритмам.
Как работает устройство защитного отключения: краткое пояснение
УЗО призвано контролировать направление движения тока по предназначенной для него схеме. Оно отключает напряжение с зачищаемого участка при образовании утечки через поврежденную изоляцию.
Устройство защитного отключения монтируется и подключается в квартирном щитке.
Простыми словами: если человек случайно дотронулся до фазного потенциала и через его тело пошел электрический ток, то УЗО обязано максимально быстро предотвратить возникшую аварийную ситуацию, спасти пострадавшего.
Для этой цели в его состав включен орган сравнения фаз — дифференциальный трансформатор. Он постоянно контролирует вектора токов, текущих по входному фазному проводу и исходящему нулевому.
Если изоляция схемы нормальная, то утечки на сторону не будет, а оба вектора окажутся уравновешенными. УЗО позволяет схеме нормально работать дальше.
Как только дифференциальный трансформатор выявляет дисбаланс векторов, так сразу происходит отключение напряжения.
За счет этого принципа УЗО официально называют «Дифференциальный выключатель». Запомните хорошо этот термин. Никаких других функций кроме борьбы с утечками этот модуль не выполняет, а от повышения тока больше номинальной величины способен сгореть, сам нуждается в такой защите.
Автоматический выключатель: защитные функции модуля
Автомат тоже монтируется на входе схемы в щитке. Он контролирует величину, а не направление протекающего через него тока. Когда она начинает превышать номинальное значение, то цепь разрывается силовым контактом.
Значение аварийного тока может быть как небольшим, так и очень опасным. При значениях до 1,13 номинальной нагрузки автомат не работает. Такие режимы создаются кратковременно и обычно сами устраняются.
Зона отключаемых перегрузок начинается с этой границы и состоит из двух участков:
- теплового расцепителя;
- электромагнитной отсечки.
Скорость ликвидации аварийной ситуации, как показывает времятоковая характеристика, зависит от величины перегрузки. Чем она выше, тем быстрее происходит отключение.
Тепловой расцепитель работает от температурной деформации биметаллической пластины за счет ее изгиба.
Токовую отсечку обеспечивает электромагнит отключения.
Обе защиты автомата выбивают чеку, фиксирующую пружину силового контакта, который разрывает цепь протекания аварийного тока.
Сам автоматический выключатель тоже надо правильно выбирать, настраивать, подключать, ибо он тоже может сгореть.
Автомат в обязательном порядке является необходимым атрибутом защиты для УЗО. Он всегда дополняет в схеме дифференциальный выключатель. Их ставят последовательно один за другим.
Какие защиты выполняет дифавтомат в домашней проводке
Этот модуль по назначению заменяет УЗО с автоматическим выключателем, объединяет их совместные функции.
Его внутренняя схема в своей конструкции имеет:
- дифференциальный орган;
- тепловой расцепитель;
- катушку электромагнита отсечки.
Совместное наличие в одном корпусе этих трех элементов позволяет использовать один защитный модуль вместо двух отдельных. Производители так их комплектуют, что они занимают мало место, размещаясь в одном блоке.
Таким образом, по назначению дифавтомат отличается от УЗО тем, что одновременно совмещает его функции и автоматического выключателя. Он работает автономно, а УЗО применяется только совместно с автоматом.
За счет встроенного и подобранного по номиналам автоматического выключателя в корпусе выбор, монтаж и подключение дифавтомата происходят проще, а в квартирном щитке экономится место.
В чем разница между дифавтоматом и УЗО — что лучше?
Дифавтомат отличается от УЗО
Обычному человеку сложно понять, чем отличается один датчик от другого. По внешним признакам они схожи, но отличаются по своей функциональности.
УЗО:
- Среагирует, когда в электросети, которая к нему подсоединена, происходит утечка электричества.
- Если при таком положении нет данного устройства, то человек может травмироваться при прикасании к поврежденной технике.
- Кроме этого микроутечка может повлечь за собой сильный нагрев кабеля и дальнейшее загорание бытовой или промпроводки.
- Поэтому такой датчик нужен для того, чтобы предупредить поражение электротоком, предупредить перегрев изоляции и пожар.
Дифавтомат:
- Универсальный прибор, который вобрал в себя все функции вышеописанного УЗО и выключатель-автомат.
- Предотвращает временные замыкания, предупреждает микроутечку электротока, перегруз в электроцепи, которые могут появиться дома или на работе (офисы, производственные помещения, склады и так далее).
Многие пользователи, пытаясь проверить работу УЗО, преднамеренно создают перегрузку, включая одновременно много бытовых приборов. В этом случае УЗО не сработает, и более того, произойдет возгорание сети вместе с этим прибором. Поэтому УЗО нужно подключать вместе с дифавтоматом. При работе в системе, они обеспечат нужную защиту от таких аварийных ситуаций.
Дифавтомат и УЗО
Визуальные отличия:
- Вы можете подумать, что их не существует. Схожее внешнее оснащение, одинаковая пластиковая оболочка, наличие одних и тех же кнопок, переключателей и так далее.
- Но посмотрите внимательнее, и вы увидите, что буквенные знаки различные, как и тумблеры, и схематические изображения.
Маркировка:
- Правильный способ отличить один датчик от другого — маркирование по номинальному электротоку.
- На пластиковой оболочке этих промприборов указаны технические характеристики: показатели электричества при утечке и рабочего сверхтока.
- Если на пластике сверху всего 2 цифры — это УЗО.
- Если на пластике написаны латинские буквицы — это дифавтомат.
Значение электросхем:
- На любом подобном промприборе, предназначенном для защиты от электротока, на пластике нанесено схематическое изображение всех функций.
- На УЗО есть овал — это обозначение дифференциального трансформаторного прибора. Также на нем обозначено электромеханическое реле, при помощи которого происходит размыкание и замыкание электроцепи.
- На дифавтомате будут написаны все те же знаки, что и на УЗО, а также вы увидите отображение электромагнитного и теплового расцепителя, у которого в функциях предусмотрена реакция на короткие замыкания и перегрузки в электроцепи.
По схематическим рисункам, нанесенным на пластик, вы легко определите, какой промприбор перед вами — УЗО или дифавтомат.
УЗО и дифавтомат
Наименование и аббревиатура:
- На пластике УЗО будет видна надпись «Выключатель дифференциальный». Аббревиатура — «ВД».
- На дифавтомате — «Выключатель-автомат дифференциального тока». Аббревиатура — «АВДТ».
Качество в работе и цена:
- Дифавтомат дешевле УЗО, так как последний состоит из комплекта самого устройства защитного отключения и автомата.
- По качественным показателям, надежности срабатывания, дифавтомат и УЗО не уступают друг другу.
Эксплуатация:
- АВДТ — это комбинированный прибор. У него есть недостаток в том, что при срабатывании, вы не определите — произошла утечка тока или перегрузка.
- Поэтому УЗО используется в паре с дифавтоматом.
- Но сейчас появились современные усовершенствованные модели, у которых есть индикатор.
Ремонт:
- Если произойдет поломка АВДТ, то придется сделать полную замену прибора.
- Если УЗО работает вместе с дифавтоматом, то при выходе из строя какой-то детали, заменяется только этот рабочий элемент.
Определившись с отличиями, важно разобраться, какие схемы квартирной электропроводки стоит использовать. Например, для обычной квартиры с несколькими розетками и бытовыми приборами, подойдет УЗО и дифавтомат, которые будут работать в одной системе
Если вам нужно обеспечить защиту большого загородного дома с хозблоком, котельной, подсобными помещениями и так далее, тогда лучше установить два УЗО и один дифавтомат.
Дифференциальный автомат – защищает от всего
Автоматический выключатель дифференциального тока или дифавтомат – это устройство, которое совмещает в себе функции защиты от коротких замыканий и перегрузок, а также от утечки тока. Простыми словами: дифавтомат – это автоматический выключатель и УЗО в одном корпусе.
Давайте разберемся в особенностях дифавтоматов и их обозначениях. Для примера рассмотрим АВДТ32ЕМ от IEK.
На лицевой панели видим внутреннюю схему аппарата, где чётко видны элементы, отвечающие за отключение цепи при перегрузках: тепловой расцепитель обозначен красной цифрой 1, а электромагнитный расцепитель – красной цифрой 2. Силовые контакты размыкают фазный и нулевой проводник, но расцепители установлены только в фазном полюсе (автоматы такой конструкции называются 1P+N).
У дифференциальных автоматов АВДТ32ЕМ от IEK время-токовая характеристика электромагнитных расцепителей может быть двух типов: B и C. Чувствительность к перегрузке при этих характеристиках такая же, как и у обычных автоматов, то есть АВДТ32ЕМ типа В сработает при токах выше номинального в 3-5 раз, а АВДТ типа С – при перегрузках в 5-10 раз.
АВДТ32ЕМ – защищает и от утечек тока. Красной цифрой 3 на схеме и пунктирной линией выделен дифференциальный трансформатор и исполнительное реле. Как только сила тока в нуле и в фазе будет отличаться на величину, большую, чем половина от номинального дифференциального тока отключения, аппарат сразу же разомкнёт цепь и отключит неисправную линию.
По схеме видно и то, что это электромеханический дифавтомат, а об этом же говорят буквы «ЕМ» в названии АВДТ32ЕМ.
Теперь разберемся, в чем эти отличия заключаются на практике. Для работы электромеханических АВДТ не нужно напряжение питания. Они срабатывают, если есть разница между токами в проводах, а для работы электронных аппаратов нужно наличие питания (фазы и нуля).
С точки зрения безопасности, разница заключается в том, что если у вас «отгорит» ноль на вводе и при этом произойдёт утечка тока или вы попадёте под напряжение по другой причине, то электронный АВДТ не сработает. У него не будет питания, а электромеханический АВДТ сработает в любом случае. Тоже самое касается и УЗО.
То есть у электромеханических дифференциальных выключателей есть следующие преимущества:
- Не зависят от напряжения питания, сохраняют работоспособность при обрыве нулевого проводника.
- Не выходят из строя от импульсного перенапряжения.
- Не потребляют энергию для собственного питания.
Отметим, что АВДТ32ЕМ выпускаются с разным номинальным отключающим дифференциальным током. Это могут быть 10, 30 или 100 миллиампер, что позволяет их использовать в «мокрых» линиях, на групповых линиях розеток или освещения и в качестве общего дифавтомата для нескольких групп или на вводе.
Кстати, в некоторых случаях, если во время пожара при возгорании изоляции через неё возникнет ток утечки на землю, дифавтомат также среагирует на это и отключит линию, не дав развиться пожару.
При выборе дифавтомата стоит обращать внимание на еще две характеристики: тип тока утечки, на который он реагирует (1 на иллюстрации ниже), и коммутационная способность (2)
У рассматриваемого дифавтомата АВДТ32ЕМ рабочая характеристика по виду дифференциального тока типа А – он сработает при утечках как синусоидального тока, так и постоянного пульсирующего тока. Дифавтоматы типа АС срабатывают только при синусоидальном токе.
Поэтому в квартирных электрощитах лучше использовать АВДТ типа А.
Типы характеристик по наличию по наличию в дифференциальном токе составляющей постоянного тока четко указаны в ГОСТ Р 51327.1, цитата:
Цифрой 2 на рисунке выделено обозначение коммутационной способности. Здесь написано 6000 и обведено прямоугольником, значит, рассматриваемый дифавтомат может размыкать цепи с током короткого замыкания до 6000А.
Данный параметр есть у всех автоматических выключателей, УЗО и дифавтоматов. У модульной продукции для квартирных электрощитов коммутационная способность бывает 4500А и 6000А. Считается, чем он выше, тем надёжнее и устойчивее аппарат к отключению цепей при коротких замыканиях.
Предыдущая
Автомобильные лампыОбзор светодиодных ламп Recarver Type R типа H7
Следующая
Обзоры и НовостиКак правильно установить телескопические (шариковые) направляющие для выдвижных ящиков
Спасибо, помогло!1Не помогло
