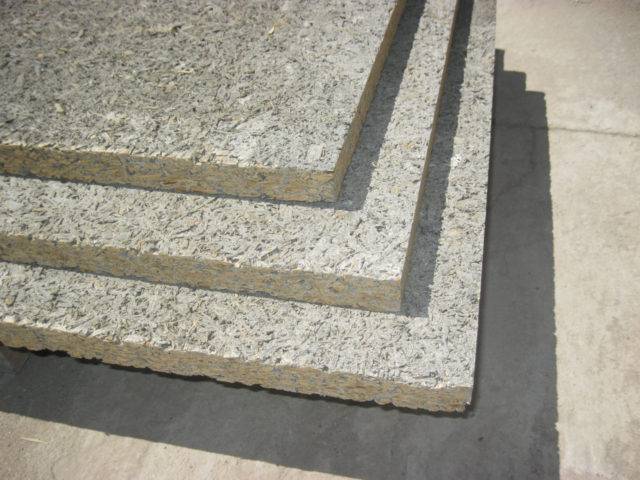

Разновидности ЦСП и их размеры
По ГОСТ 26816-2016 производятся цементно-стружечные плиты двух марок – ЦСП-1 и ЦСП-2. Они отличаются точностью размеров, прочностью и другими параметрами качества.
Параметры | ЦСП-1 | ЦСП-2 |
---|---|---|
Отклонения размеров плит (мм) | 3,0 | 5,0 |
Отклонение по толщине нешлифованных плит (мм) | 0,7-1,5 | 0,8-0,16 |
Предел прочности при изгибе (МПа) | 9,0-12,0 | 7,0-9,0 |
Предел прочности на расслоение (МПа) | 0,50 | 0,35 |
Шероховатость шлифованных плит (мкм) | 80 | 100 |
Пятна на поверхности | Не допускается | Не допускаются более 1 шт. ди аметром более 20 мм на 1 м2. |
Вмятины | Не допускается более 1 шт, глубиной более 1 мм, диаметром более 10 мм на 1 м2. | Не допускаются более 3 шт. глубиной более 2 мм, диаметром более 20 мм на 1 м2. |
Пределы отклонения по толщине и прочности на изгиб задаются отдельно для разных диапазонов толщины. Плиты производятся толщиной от 8 до 40 мм с градацией через 2 мм.
Размеры листов ЦСП обеих марок одинаковы:
- Длина – 3200 или 3600 мм;
- Ширина – 1200 или 1250 мм.
Кроме этих двух марок существуют «родственные» материалы, имеющие сходный состав и свойства.
Фибролит
Это плиты с наполнителем из древесных волокон, так называемой, древесной шерсти. Наполнитель такой формы обеспечивает более качественное фибрирование, что положительно сказывается на прочности материала и его стойкости к образованию трещин. Фибролит относительно мягок, имеет сравнительно малую плотность и часто применяется для теплоизоляции и как поглотитель звука.
Арболит
Материал, относящийся к легким бетонам. В качестве наполнителя в нем используется древесная стружка, щепа, нарезанные стебли камыша и рисовая солома. Арболит имеет невысокую прочность и применяется в конструкциях, не несущих нагрузок, например внутренних перегородок.
Ксилолит
Этот материал изготавливается с применением магнезиального вяжущего – цемента Сореля. Материал может быть литым или плитным, в зависимости от выбранной технологии производства. Ксилолит выпускается разных оттенков, которые придаются ему в процессе производства путем добавления порошкового пигмента. Листы имеют высокую прочность, отличные теплоизоляционные характеристики, а также обладают устойчивостью к механическим воздействиям. Применяется для обшивки пола, кровель и других конструкций, где возможно частое увлажнение плит.
Цена
Цена ЦСП плиты разная. Она определяется заводом и непосредственным поставщиком. Но, если рассмотреть средний сегмент рынка, то за 8 метровую стружечную плиту, вполне можно заплатить от 700 руб. за лист. Ранее мы уже говорили о размерах. Так вот, средняя площадь листа составляет практически 3,83 квадратных метра.
Если сравнивать эту цену с листами ОСБ, то там за похожую квадратуру мы можем заплатить и более 1000 руб.. Поэтому стружечная плита является выгоднее других отделочных материалов.
В остальном, определяйтесь с толщиной и помните, что, чем больше она, тем дороже будет стоимость одного листа. Для примера, аналогичный лист, но с толщиной 12 мм, в продаже можно найти по стоимости от 1100 рублей.
Характеристики цементно-стружечной плиты
Номенклатура ЦСП ТАМАК
Размеры, мм | Вес 1 листа, кг | Площадь листа, м2 | Объём листа, м3 | Кол-во листов в 1 м3 | Вес 1 м3, кг | ||
---|---|---|---|---|---|---|---|
длина | ширина | толщина | |||||
2700 | 1250 | 8 | 36,45 | 3,375 | 0,0270 | 37,04 | 1300-1400 |
10 | 45,56 | 0,0338 | 29,63 | ||||
12 | 54,68 | 0,0405 | 24,69 | ||||
16 | 72,90 | 0,0540 | 18,52 | ||||
20 | 91,13 | 0,0675 | 14,81 | ||||
24 | 109,35 | 0,0810 | 12,53 | ||||
36 | 164,03 | 0,1215 | 8,23 | ||||
3200 | 1250 | 8 | 43,20 | 4,000 | 0,0320 | 31,25 | 1300-1400 |
10 | 54,00 | 0,0400 | 25,00 | ||||
12 | 64,80 | 0,0480 | 20,83 | ||||
16 | 86,40 | 0,0640 | 15,63 | ||||
20 | 108,00 | 0,0800 | 12,50 | ||||
24 | 129,60 | 0,0960 | 10,42 | ||||
36 | 194,40 | 0,1440 | 6,94 |
Физико-механические свойства ЦСП ТАМАК
Наименование показателя, ед. измерения | Величина показателя | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
1. Плотность, кг/м3 | 1100 — 1400 | |||||||||||
2. Влажность, % | 9 ± 3 | |||||||||||
3. Разбухание по толщине за 24 ч, %, не более | 1,5 | |||||||||||
4. Водопоглощение за 24 ч, %, не более | 16 | |||||||||||
5. Прочность при изгибе, МПа, не менее
|
| |||||||||||
6. Прочность при растяжении (перпендикулярно пласти плиты), МПа, не менее | 0,5 | |||||||||||
7. Модуль упругости при изгибе, МПа, не менее | 4500 | |||||||||||
8. Ударная вязкость, ДЖ/м2 | 1800 | |||||||||||
9. Группа горючести | Г1 | |||||||||||
10. Морозостойкость (снижение прочности при изгибе после 50 циклов), %, не более | 10 | |||||||||||
11. Шероховатость Rz по ГОСТ 7016-82, мм, не более для плит:
|
| |||||||||||
12. Предельные отклонения по толщине, мм, не более для плит:
|
| |||||||||||
13. Предельные отклонения по длине и ширине плит, мм: | ± 3 | |||||||||||
14. Коэффициент теплопроводности, Вт/(м·К): | 0,26 | |||||||||||
15. Коэффициент линейного расширения, мм/(п.м.·°C) или град-1·10-6: | 0,0235 или 23,5 | |||||||||||
16. Коэффициент паропроницаемости, мг/(м·ч·Па): | 0,03 |
Справочные показатели физико-механических свойств ЦСП ТАМАК
№ | Наименование показателя, ед. измерения | Значение для плит ЦСП-1 | ГОСТ |
---|---|---|---|
1 | Модуль упругости при изгибе, МПа, не менее | 4500 | ГОСТ 10635-88 |
2 | Твёрдость, МПа | 46-65 | ГОСТ 11843-76 |
3 | Ударная вязкость, Дж/м, не менее | 1800 | ГОСТ 11843-76 |
4 | Удельное сопротивление выдёргиванию шурупов из пластин, Н/м | 4-7 | ГОСТ 10637-78 |
5 | Удельная теплоёмкость, кДж/(кг·K) | 1,15 | — |
6 | Класс биостойкости | 4 | ГОСТ 17612-89 |
8 | Снижение прочности при изгибе (после 20 циклов температурно-влажностных воздействий), %, не более | 30 | — |
9 | Разбухание по толщине (после 20 циклов температурно-влажностных воздействий), %, не более | 5 | — |
10 | Горючесть | Группа слабогорючих Г1 | ГОСТ 30244-94 |
11 | Морозостойкость (снижение прочности при изгибе после 50 циклов), %, не более | 10 | ГОСТ 8747-88 |
Таблица нагрузки на ЦСП Тамак «Сосредоточенная нагрузка — однопролётная балка»
Пролёт, мм | Нагрузка, кН | ||||||
---|---|---|---|---|---|---|---|
Толщина 8 мм | Толщина 10 мм | Толщина 12 мм | Толщина 16 мм | Толщина 20 мм | Толщина 24 мм | Толщина 36 мм | |
200 | 0,213 | 0,345 | 0,480 | 0,813 | 1,414 | 2,007 | 4,802 |
250 | 0,171 | 0,267 | 0,387 | 0,623 | 1,031 | 1,572 | 3,280 |
300 | 0,142 | 0,212 | 0,307 | 0,508 | 0,803 | 1,167 | 2,687 |
350 | 0,110 | 0,168 | 0,267 | 0,423 | 0,688 | 1,030 | 2,288 |
400 | 0,096 | 0,153 | 0,248 | 0,377 | 0,622 | 0,945 | 2,042 |
450 | 0,082 | 0,128 | 0,195 | 0,347 | 0,553 | 0,760 | 1,147 |
500 | 0,056 | 0,095 | 0,185 | 0,345 | 0,541 | 0,667 | 1,572 |
Теплотехнические свойства
ЦСП, благодаря органическому соединению древесины и цемента, представляют собой однородный монолитный материал без воздушных вкраплений, что обеспечивает высокую теплопроводность. Поэтому наибольшее применение ЦСП находят в конструкциях, где требуется сочетание высокой прочности и низкого температурного сопротивления материала. Теплотехнические свойства ЦСП оцениваются с помощью коэффициента теплопроводности, который является важнейшим теплотехническим показателем строительных материалов.
Зависимость коэффициента теплопроводности от толщины плиты
Толщина плит, мм | Теплопроводность, Вт/м·°C | Температурное сопротивление, м2·°C/Вт |
---|---|---|
8 | 0,26 | 0,031 |
10 | 0,035 | |
12 | 0,046 | |
16 | 0,062 | |
20 | 0,077 | |
24 | 0,092 | |
36 | 0,138 |
Звукоизоляция
Индекс изоляции воздушного шума
ЦСП ТАМАК 10 мм | RW=30 дБ |
ЦСП ТАМАК 12 мм | RW=31 дБ |
Индекс изоляции ударного шума
Цементно-стружечные плиты толщиной 20 и 24 мм, уложенные непосредственно на железобетонное несущее перекрытие измерительной камеры НИИСФ РААСН, обеспечивают улучшение изоляции ударного шума на 16-17 дБ соответственно.
При укладывании цементно-стружечных плит толщиной 20 и 24 мм не непосредственно на железобетонную плиту перекрытия, а на промежуточный слой упруго мягкого материала происходит дополнительно улучшение изоляции ударного шума, составляющее 9-10 дБ.
Удельное сопротивление выдёргиванию шурупов
№ | Наименование шурупа, DxL, мм | Диаметр отверстия под шуруп, мм | Среднее удельное сопротивление из 5 испытаний, Н/мм | Разброс удельного сопротивления, Н/мм |
---|---|---|---|---|
1 | 5,5 х 30 | 3,0 | 122 | 118 ÷ 137 |
2 | 5,0 х 30 | 3,0 | 85 | 68 ÷ 103 |
3 | 4,5 х 30 | 3,0 | 93 | 80 ÷ 108 |
4 | 4,0 х 30 (L резьбы 20 мм) | 2,5 | 110 | 88 ÷ 147 |
5 | 4,0 х 30 (L резьбы полная) | 2,5 | 114 | 103 ÷ 124 |
6 | 3,5 х 30 | 2,5 | 104 | 87 ÷ 116 |
ср. 105 |
Достоинства и слабые стороны
Цементные плиты для пола, как и другие стройматериалы, обладают преимуществами и имеют слабые стороны. Главные достоинства:
- экологическая чистота, связанная с отсутствием в рецептуре вредных веществ;
- устойчивость к развитию микроорганизмов, образованию грибка и плесени;
- повышенная по сравнению с ДСП плитами стойкость к воздействию влаги;
- сохранение рабочих свойств при значительных температурных колебаниях;
- устойчивость к воздействию повышенной температуры, а также открытого огня;
- доступный уровень цен, позволяющий использовать материал при ограниченном бюджете;
- повышенные прочностные свойства, позволяющие воспринимать действующие нагрузки;
- идеальная плоскостность плит, не нуждающаяся в специальном выравнивании;
- стойкость к воздействию агрессивных жидкостей, а также химических веществ;
- способность эффективно поглощать внешние шумы, обеспечивая комфорт в помещении;
- улучшенные теплоизоляционные характеристики, способствующие снижению теплопотерь;
- простота выполнения монтажных работ, позволяющая выполнять установку своими силами.
Слабые стороны плит:
- увеличенный вес стройматериала, затрудняющий транспортировку и укладку;
- повышенное пылеобразование при резке стройматериала на заготовки;
- необходимость применения средств индивидуальной защиты для предохранения органов дыхания и глаз от пыли.
В последнее время все чаще используются как основание под финишную отделку
Благодаря серьезному комплексу преимуществ, стружечно-цементные плиты пользуются популярностью в строительной сфере. По большинству характеристик листовой стройматериал успешно конкурирует с древесно-стружечными плитами, древесно-волокнистыми панелями и гипсокартоном. Отдав предпочтение ЦСП плитам, несложно быстро выполнить монтаж и сэкономить финансы.
Советы профессионалов
Любое дело лучше получается, если использовать практические наработки. Такой багаж ценных знаний об особенностях выбора и монтажа ЦСП можно приобретать на собственном опыте, но ошибки приведут к задержкам в строительстве и финансовым потерям. Поэтому мы предлагаем посмотреть несколько полезных видеофрагментов, чтобы ознакомиться с опытом профессиональных строителей:
Использование современных отделочных материалов позволяет выполнить строительные работы гораздо быстрее, не разводя лишней грязи и получая в итоге прекрасный результат. Как раз такие возможности предоставляет строителю использование ЦСП.
Однако перед началом работы стоит ознакомиться со всеми особенностями этого материала. Это поможет не ожидать от него невозможного и избежать досадных ошибок в монтаже. Надеемся, что советы, содержащиеся в этой статье, помогут вам в работе!
Недостатки материала
Минусы продукции:
- Вес. За счет наличия в составе некоторых компонентов элементы имеют высокую плотность и значительную массу, поэтому при перевозке и переноске плит до места назначения потребуется помощь. За счет большой нагрузки на поверхности при укладке по лагам нужно учитывать соотношение толщины и расстояния между опорными элементами.
- Сложность обработки. Распил должен выполняться подходящим инструментом, иначе мероприятия могут существенно затянуться.
- Образование пыли. При резке появляется большое количество взвеси, которая оказывает пагубное влияние на дыхательную систему, поэтому работы следует выполнять в респираторе.
При покупке материала необходимо проверять наличие сертификатов безопасности.
Полы из ЦСП: нюансы укладки
В целом, монтаж плит ЦСП выполняется точно так же, как и укладка плит OSВ
Во время произведения работ важно соблюдать несколько правил, и тогда основание пола получится сделать максимально качественным:. деревянный брус для лаг обязательно обрабатывается составами, предотвращающими гниение
Спецсоставы можно заменить машинным маслом;
деревянный брус для лаг обязательно обрабатывается составами, предотвращающими гниение. Спецсоставы можно заменить машинным маслом;
Антисептики для пропитки древесины
- при монтаже плит на бетонную стяжку для лаг можно использовать брус меньшего сечения – до 50х50 мм. Это позволит сэкономить полезное пространство;
- при монтаже лаг следует следить за их уровнем – он должен быть строго горизонтальным;
- перед тем как производить монтаж, ЦСП плиты раскладываются по лагам – это позволит определить, какие из них нуждаются в подрезке при необходимости;
- клей перед использованием должен быть хорошо перемешан;
- избежать деформации основания ЦСП позволят компенсационные зазоры вдоль стен.
Еще один пример применения ЦСП
Особенности монтажа
Плиты на основе цементно-стружечной смеси простые в обработке. Для раскроя потребуется ножовка с мелкими зубьями. Крупные зубцы способствуют образованию пыли, делает края детали неровными, поэтому такой инструмент не подходит для распиливания ЦСП.
При обустройстве сухой стяжки в качестве основы под плиты используется бетонное или деревянное покрытие. Также допускается вариант укладки листов на каркас, ячейки которого предварительно заполняются утеплительным материалом (минераловатным, пенопластовым, керамзитовым, другим видом сухого наполнителя).
Фиксируются плиты саморезами или с помощью клеевой смеси. Клей необходимо равномерно распределить по поверхности материала зубчатым шпателем, не оставляя зазоров. Это поможет избежать деформации материала
Стыки также важно щедро заполнять клеевым составом для получения монолита. Саморезы вкручиваются с интервалом 35-50 см
При облицовке ЦСП наружных стен здания используется способ монтажа, предусматривающий обустройство обрешётки. Детали каркаса могут быть деревянными или выполненными из металлопрофиля. При выборе дерева рекомендуется предварительно обработать его антисептическим раствором для защиты от преждевременного старения и микробиологических процессов.
Для создания теплозащиты жилища рекомендуется между стенами дома и ЦСП укладывать теплоизоляционный материал. Предпочтение стоит отдавать базальтовой вате, которая обладает хорошим показателем паропроницаемости (стены будут дышать) и высокой стойкости к влаге (низкая гигроскопичность исключит впитывание влаги в слои теплоизолятора).
Чистовая отделка плит из цементно-стружечной смеси предусматривает обработку поверхности грунтовым составом, укладку армирующей сеточки и нанесение слоя декоративной штукатурки. Окрашивание фасада производится в цвет, который перекликается с другими архитектурными элементами экстерьера.
Мифы о строительстве из цементно-стружечной плиты
На форумах застройщиков и любителей возведения домов своими руками мнений по поводу жилых строений, обшитых ЦСП, великое множество. Есть положительные отзывы, есть и отрицательные. Как обычно, большинство отрицательных отзывов связаны с нарушением технологии строительства. Вот три основные мифа, которые мы сейчас и развенчаем.
Дом из ЦСП плохо держит тепло. Связано это ошибочное мнение с тем, что каркасники, обшитые ОСП, компании-застройщики рекламируют, как теплые, аргументируя теплосберегающие свойства особенностями древесины. ЦСП состоят не только из древесной стружки, но и из портландцемента, по мнению дилетантов это делает дом менее теплым. Если построить здание и взять в качестве обшивки ОСП, ничем не утеплив межстенное пространство, теплосберегающие качества его будут не выше при создании такой же коробки из ЦСП. Сохранение тепла происходит за счет грамотно собранного стенового «пирога». Там и утеплитель, и пароизоляция, и ветрозащита. Правильно построенный дом из ЦСП с каркасом не уступает по теплосберегающим свойствам зданию, обшитому ОСП или другими листовыми материалами.
Использование цементно-стружечных панелей утяжеляет конструкцию, поэтому нужно выбирать массивные мощные фундаменты. Некоторые компании-застройщики убеждают своих клиентов, что под такой каркасник нельзя использовать винтовой или другой легкий тип фундамента. Часто это попытка заработать больше денег, ведь тип основания зависит не от материала обшивки, а от веса здания и грунта в месте застройки. Лучший способ определить, подойдет ли вам свайный, ленточный или плитный фундамент – заказать геодезическое исследование (тип грунта, залегание платов грунтовых вод) и рассчитать фундамент, исходя из проектной документации. В инженерном разделе проекта указан вес здания и общая нагрузка на фундамент.
Стены дома трескаются летом и зимой из-за сжатия и расширения плит. Нельзя полностью отрицать влияние влаги на объем ЦСП. В материале содержится древесная стружка, которая пусть и в небольших количествах, но набирает влагу
Но при соблюдении технологии строительства стена не деформируется, а чтобы не возникало трещин – важно правильно подобрать материал отделки.
А вот с последним нюансом стоит разобраться более глубоко, чем мы и займемся в следующей части статьи.
Как изготавливают ЦСП плиты
Цементно-стружечная смесь, из которой изготавливают ЦСП – это своеобразный бетон на основе минерального вяжущего. Только вместо песка и щебня наполнителем в ней служит мелкая древесная стружка. Введение древесины в состав плиты снизило ее плотность, но главное – стружка сыграла роль не только легкого наполнителя, но и фибры – добавки, создающей объемное армирование, воспринимающее нагрузки на растяжение.
В смесь для изготовления плиты входят:
- цемент – 65%;
- стружка – 24%;
- вода – 8,5—9%;
- минерализующие и гидратационные добавки, – 2—2,5%.
Приготовление смеси начинается с измельчения стружки до нужного размера. После этого она делится на ситах на две фракции. Мелкую используют для формирования внешних слоев листа, более крупную – для среднего слоя. Затем ее обрабатывают хлоридом кальция, «жидким стеклом», хлоридом или сульфатом алюминия. Это необходимо для защиты материала от гниения и поражения грибком.
Просеянные и обработанные минеральными добавками стружки смешивают с водой и цементом. В воде растворяются добавки, ускоряющие твердение цемента. Кроме названных компонентов, в смесь в небольших количествах может добавляться мазут и индустриальное масло И-20 для снижения внутреннего трения и облегчения прессования.
Подготовленную смесь в три слоя выкладывают на поддоны, поддоны собирают в штабель и помещают в холодный пресс, где этот «пакет» сжимается до давления 1,8—6,6 МПа и фиксируется в таком состоянии замками. Специальная система замков сохраняет давление в пресс-форме после извлечения ее из пресса.
Сжатые пакеты подвергаются нагреву в течение 8 часов. За это время происходит ускоренная гидратация цемента и его твердение. Древесная стружка за счет своей упругости компенсирует усадку цемента, поэтому заданные размеры плит не изменяются. Разблокировка пресс-форм и снятие давление тоже происходит в прессе. После этого пакет раскрывается, а плиты извлекаются и на 1—2 недели помещаются в буферный склад.
Для окончательного дозревания материала он обдувается воздухом с температурой 70—100оС. После этого листы обрезаются по размеру, шлифуются, сортируются и передаются на склад готовой продукции.
ЦСП – что это
Расшифровка аббревиатуры позволяет лишь предположить, что основным исходным сырьем для производства этого вида плит служат цемент и древесная стружка. Для ее «усиления» применяются специальные вещества, называемые вяжущими (например, жидкое стекло). В исходную массу дополнительно вводятся и иные компоненты, которые во многом и определяют конечные характеристики и свойства ЦСП (сульфат алюминия и ряд других).
Одна из особенностей технологии в том, что стружка берется разных фракций, а сама плита представляет собой трехуровневую конструкцию. Это одновременно придает ЦСП достаточную прочность в сочетании с некоторой пластичностью, что повышает ее устойчивость к излому. Достигается это расположением более крупной стружки внутри (средний слой), а мелкой – на наружных уровнях. Полученный «ковер» подвергается обработке под высоким давлением (прессованию), в результате чего на выход конвейера поступает готовая плита с гладкими гранями, близкими к идеальным, и заявленного размера.
Подготовка к устройству покрытия из ЦСП
Перед началом работ по обустройству чернового покрытия из ЦСП основание пола должно быть правильно подготовлено. Например, в случае укладки материала на деревянное основание старые или подгнившие доски должны быть демонтированы и заменены новыми
Все щели важно заделать шпатлевкой, а деревянное основание грунтуется для лучшего сцепления с клеем, на который и будет монтироваться покрытие из плит
Если монтаж будет производиться на бетонное основание, то оно должно быть также тщательно осмотрено на предмет повреждений и починено при необходимости. Также, если имеются сильные отклонения по горизонтали, производится выравнивание цементными смесями. В случае укладки ЦСП на грунт обязательно осуществляется предварительное выравнивание поверхности – это можно сделать, насыпав на грунт песчано-гравийную смесь толщиной 20 см и утрамбовав ее.
Процесс строительства беседки с полом из ЦСП
Оптимальный вариант – укладка плит ЦСП на лаги. В этом случае, если планируется монтаж основания непосредственно над грунтом, опоры под лаги устанавливаются на землю, а также прокладывается гидро- и теплоизоляция. Расстояние между опорами может колебаться от 0,5 до 1 м – этот показатель зависит от толщины используемого для лагов бруса.
Материалы и инструменты, которые нужно подготовить для работы с ЦСП:
- брус для лагов (сечение 150х100 или 50х100 мм);
- плиты ЦСП в необходимом количестве;
- раствор антисептический для бруса;
- пилящий инструмент (например, ножовка);
- материалы для гидроизоляции и утепления;
- инструменты для произведения замеров (рулетка, карандаш);
- крепежный материал;
- дрель.
Крепление напольных плит при помощи саморезов
