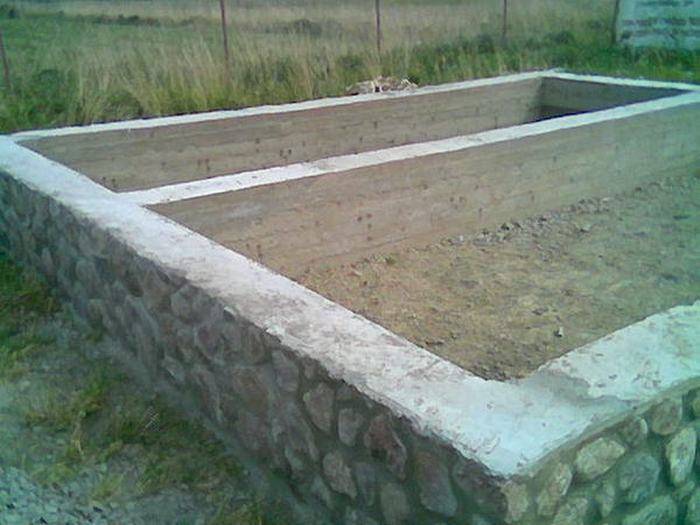

Ленточный фундамент из бутобетона

Преимущества бутового фундамента

Бутобетонный ленточный фундамент — надежная конструкция, которая уверенно составляет конкуренцию железобетонному основанию. Преимуществами устройства такой ленты из бетона и бута являются:

  • Выгодное строительство здания . Происходит абсолютная экономия средств на закупку арматуры. Особенно если залежи бута находятся в непосредственной близости к участку под застройку. В этом случае можно сэкономить еще и на транспортировке материала и обойтись своими силами.
  • Прочность и надёжность конструкции . Правильно подобранный и подготовленный бут отлично крепит раствор бетона, что позволяет возводить стены дома из кирпича при условии кладки в два ряда.
  • Простая технология монтажа , не требующая навыков и особого мастерства. С работой справится даже мастер-новичок.
  • Экологичность готового фундамента .
  • Высокая устойчивость к воздействию влаги . Природный камень, выступающий в роли бута, имеет низкую гигроскопичность. А это значит, что бутобетонный фундамент наберет минимум влаги за все время эксплуатации здания в отличие от привычного жб фундамента.
  • Ярко выраженный внешний вид готового основания . Такой фундамент впечатляет своим изяществом и в то же время не требует никакой облицовки, что является дополнительной статьей экономии строительного бюджета.

Важно: но у фундамента из камня и бетона есть и недостатки. Таковыми являются временные затраты и необходимость проведения сложных подсчетов на начальном этапе работ

Бутобетонный фундамент: очень прочный и дешевый

В статье рассказывается о том, как построить бутобетонный фундамент, который прочнее традиционного фундамента, армированного сталью, и при этом значительно дешевле его

Сразу предупрежу – речь будет идти о ленточном бутобетонном фундаменте, а не о плитном. Плиту с армированием из бута следует делать по другой технологии, и ей будет посвящена отдельная статья.

Итак, можно ли построить ленточный фундамент без затрат на стальную арматуру и ее вязку? Конечно можно. А как еще строили фундаменты домов до изобретения стальной арматуры? Кто-то скажет, что строили фундаменты из кирпича, и с этим можно согласиться, но только частично. Не у каждого частного застройщика были деньги на дорогой и качественный кирпич, а вот камни валяются практически везде. А где не валяются, их можно купить по дешевке. А кто-то вообще укладывает в траншею бетонные шпалы, которые, в принципе, тоже стоят гораздо дешевле, чем арматура и все работы, связанные с ней.

Однако это все частности. Главное заключается в том, что применение камня позволяет не только сэкономить на арматуре и бетоне примерно в два, а то и больше раз, но и сделает фундамент гораздо прочнее. Ведь тонкий металлический арматурный прут хорошо гнется, и он не сможет обеспечить фундаменту устойчивость ни в одном направлении. Кроме того, уже застывший и набравший прочности бетон все равно долгое время продолжает сжиматься, уплотняясь, а стальные прутья – нет, отсюда возможны трещины в фундаменте даже без всякого внешнего воздействия на сам фундамент. В случае с бутовым камнем роль несущего тела уже выполняет не цемент, а сам камень, объем которого составляет более половины (в идеале – 60%), поэтому на него уплотнение бетона практически не влияет.

Правда, тут есть нюансы. Плотность камня, который будет закладываться в фундамент, должна быть больше, чем плотность самого бетона. Идеально, конечно, подошел бы гранит или любой другой прочный камень вулканического происхождения. Но гранит встречается под ногами редко, а если покупать, то стоит он не дешево. Поэтому самый лучший вариант – известняк или песчаник, также подходит битый керамический кирпич крупными фракциями. Если есть доступ к ракушняку высокой марки плотности М35 – это будет еще лучше. Но камень не должен быть округлым, как гравий, он должен иметь рваные края для лучшего сцепления с бетоном.

Также камни нужно укладывать в траншею не абы как, а по системе. Самые крупные камни надо укладывать в нижний слой, при этом размеры каждого камня должны быть от 20 до 30 см, если камни слишком больше, то желательно их разбить на более мелкие фракции. Мелкий щебень не подходит – это уже не камень, а подсыпка, а нам нужен именно камень значительной массы.

Далее: камни должны укладываться слоями и слоями же и заливаться бетоном. Между соседними камнями должно быть небольшое расстояние в пару сантиметров, чтобы между ними беспрепятственно проникал раствор. В связи с этим же и раствор должен быть жиже, чем обычный, который изготавливается для заливки стальной арматуры

Важно: перед укладкой камни необходимо очистить от грязи и промыть их (можно из шланга поливать), заодно они увлажнятся, и будут иметь хорошее сцепление с раствором

После окончания заливки бетона необходимо проследить за тем, чтобы фундамент высыхал равномерно, для этого его необходимо хорошо прикрыть пленкой и время от времени поливать водой. Ну, это уже частности, их надо соблюдать при возведении любых строительных конструкций.

Ну, в принципе, и все, тут ничего особо сложного нет, и особых нюансов тоже не имеется вообще-то. Всю работу можно выполнить и самостоятельно, правда, придется немного повозиться, раскладывая камни, но зато и фундамент будет гораздо прочнее, чем обычный, и средств можно сэкономить более чем вдвое, а то и втрое.

Другие материалы по теме фундаментов:

Инвентарь и инструменты для бутовой кладки

В процессе строительства фундамента из бутовой кладки используется следующий инструмент

Шаблоны для устройства фундамента

Для обеспечения отвесности стен и соблюдения горизонтальности рядов кладки, для правильного перехода от одной ширины кладки к другой пользуются специальными шаблонами (рис. 2), изготовляемыми из досок или брусков по форме, соответствующей сечению фундаментов. Шаблоны ставят по отвесу и уровню в углах и в пересечениях стен, а на прямых участках фундаментов через 6—8 м друг от друга.

Рис. 2. Шаблоны для кладки ленточных бутовых фундаментов
1 — стойки из брусков; 2 — обвязки; 3 — отверстия для натягивания причалки

Для спуска камней в котлован используют желоб сечением 40Х40 см, длиной по месту. К нижнему концу желоба прибивают упорные брусья. Для спуска раствора применяют лоток шириной 50 см с бортами высотой 20 см, длиной также по месту. Верхний конец лотка уширяют на длине 1 м для приема раствора из тачек.
Для хранения раствора у рабочего места применяют ящики емкостью 0,25—0,5 м3.

Рис. 3. Инструмент для бутовой кладки
а — совковая лопата; б — кувалда остроносая весом 2,75 кг; в — кулачок весом 1,85 кг; г — комбинированная кельма; д — лопата Мальцева

К инструментам для бутовой кладки (рис. 3) относятся: правила 4X6 см длиной 1,5; 3 и 4 м; комбинированная кельма, молоток-кулачок весом 1,85 кг; остроносая кувалда весом 2,75 .кг; прямоугольная кувалда весом 4,8 кг; ковш-лопата Мальцева; совкозая лопата; уровень; отвес 400—600 г; шнур (для причалки), и трамбовки.

Подготовка площадки и подушки под основу

В первую очередь, вне зависимости от выбора фундамента, следует очистить строительную площадку от верхнего слоя почвы, который содержит в себе растительные элементы. Возле места непосредственного строительства рекомендуется сделать еще одну площадку с навесом, где следует хранить стройматериалы, чтобы они не намокли и не пересохли.

После того, как растительный слой будет убран, площадку необходимо выровнять. Далее можно преступать к разметке траншеи с помощью нивелира или теодолита, допустимо во время разметки пользоваться и старыми народными приборами: прямоугольным угольником и рулеткой. Само собой, что разметку следует начинать с отметок углов, далее стоит приступать к разметке несущих стен.

Подготовка подушки под фундамент

Избавиться от давления фундаментом на грунт легко посредством изготовления специальной подушки, которая, в свою очередь, поможет сэкономить приличное количество бутового камня. Ширину траншеи, выкопанной под фундамент, не стоит делать менее 30 см. Ее дно обязательно должно быть укреплено:

  1. 15-сантиметровым слоем песка;
  2. 15-сантимеровым слоем щебня.

Каждый из слоев укрепителя обязательно должен быть смочен водой и утрамбован. Стоит сказать, что подушка под фундамент не должна занимать место более половины от высоты траншеи. Поверх созданной подушки необходимо выложить гидроизолятор, причем выкладка должна осуществляться внахлест.

Установка бутобетонного ленточного основания

Конструкция ленточного фундамента из бутового камня.

Бутобетонный ленточный фундамент требует правильного монтажа с соблюдением последовательности выполняемых работ, определенных правил и условий. Некачественно возведенное бутобетонное основание не оправдает больших затрат на все строительство, а также время и усилия будут потрачены напрасно. Таким образом, придерживаются следующих этапов строительства:

  • Качество грунта влияет на вес сооружения и продолжительность срока службы, поэтому проводят анализ почвы, на котором планируется постройка и проверяют максимально возможную глубину промерзания грунта и расположения в нем вод.
  • Подготавливают место работы, а именно: очищают местность от мусора, растительности, выравнивают строительную площадь, для чего снимают пять сантиметров верхнего слоя почвы.
  • По окончании подготовительных работ приступают к рытью ямы, которую выполняют по всему периметру стен. При необходимости устанавливают дренажную систему.
  • Для качественной конструкции фундамента дно ямы засыпают песком и щебнем, соблюдая толщину не больше десяти сантиметров. Подушку из песка и щебня смачивают водой и трамбуют.
  • После укладки и утрамбовки подушки, приступают к установке гидроизоляционного слоя, который выполняется из рубероида.
  • Далее крепят опалубку и заливают основу раствором из бетона с добавлением бутового камня.

Возведение опалубки и укладка основания имеет следующие процессы:

  • При необходимости монтажа фундамента с уровнем выше земли, крепят жесткие деревянные щитки, для которых требуется установка стоек крепежа по всей площади опалубки.
  • Крепежные стойки фиксируют гвоздями, чтобы в результате образовался острый угол.
  • Во избежание деформации формы для фундамента, плотно стягивают стенки опалубки.
  • После установки опалубки проверяют ее ровность и приступают к укладке бетонного раствора. Заливают первый слой смеси на толщину 150 мм и равняют по дну ямы.
  • Далее следуют утрамбовать раствор для удаления пузырьков воздуха. Трамбовку осуществляют металлическим прутом или деревянной рукояткой с острым наконечником.
  • После укладки и трамбовки смесь оставляют сохнуть в помещении с оптимальным температурным режимом и влажностью.
  • После высыхания первого слоя раствора приступают к укладке второго.
  • Далее наполовину погружают в незастывший раствор бутовые камни, соблюдая шаг погружения в шесть сантиметров, не позволяя камням соприкасаться.
  • После чего этапы повторяются необходимое количество раз.
  • Полная заливка бутовых камней осуществляется при укладке последнего слоя смеси.
  • Когда опалубка залита, раствор оставляют сохнуть и достигать его максимальных прочностных характеристик. Чтобы застывающая смесь не растрескалась, ее периодически орошают водой и накрывают защитным материалом, дабы избежать попадания на бетонную поверхность прямых солнечных лучей и атмосферных осадков. Для полного высыхания раствора потребуется месяц.

Бутовые фундаменты выполняются из крупных камней, укладываемых на утрамбованный грунт-основание.

Чтобы сделать бутобетонный фундамент, потребуются следующие инструменты и материалы:

  • раствор из песка, цемента, щебня и воды;
  • бутовые камни;
  • молоток;
  • рубероид;
  • рулетка;
  • гвозди;
  • строительный уровень;
  • крепежные стойки;
  • лопата;
  • бетономешалка;
  • тяпка.

Монтаж

Как уже говорилось, бутобетонный фундамент своими руками сделать можно, важно придерживаться определенных правил и последовательности

Подготовительные работы и анализ основания. Нужно узнать о наличии грунтовых вод, снять верхний плодородный слой почвы, удалить с местности все коряги и корни;
Выкапывание котлована должно осуществляться с учетом высоты подземной части конструкции плюс толщина подушки – песок и щебень, около 20 см. на этом же этапе при наличии высоких грунтовых вод в углубление укладываются дренажные трубы с выводом в колодец или канаву;
Насыпь подушки с уплотнением;
Далее устанавливается опалубка по ширине ленты под внешние и внутренние стенки

Важно сделать перемычки по верху формы и распорки по бокам, чтобы тяжелые камни не изменили форму и целостность опалубки;
Утрамбованный песок и щебень нужно зафиксировать бетоном М75-М100 слоем 2-5 см. Он служит одновременно частью подушки под ленту и предотвращает введение бутовых камней в основание;
Когда нижний слой схватится, заливается цементно-песчаный раствор (цпр) М350-М400 равномерным слоем около 20 см

Равномерно укладывается первый слой камней таким образом, чтобы между ними было усредненное расстояние 5 см. Бут должен выступать над раствором примерно наполовину. Если камни мелкие, толщину растворной заливки следует сделать меньшей;
Заливается цпр так, чтобы нижний ряд был закрыт, а жидкий слой составлял, опять же, половину толщины следующей кладки камней. При необходимости монтируется арматурный каркас;
Действия повторяются до верхней метки, последняя заливка осуществляется вровень для создания гладкой монтажной поверхности. Поливается водой.

Секреты устройства бутобетонного фундамента:

  • Укладку камней нужно осуществлять сразу после заливки раствора, пока он не схватился, то есть работать надо в темпе;
  • Подбирать бут нужно по форме, чтобы он равномерно заполнял объем опалубки без образования пустот;
  • Залитый бетон протыкают куском арматуры или деревянной палкой, чтобы изгнать из массы воздушные пузыри;
  • При работе в морозы конструкцию необходимо хорошо теплоизолировать на первое время до набора прочности %, в теплое время – своевременно поливать и держать под пленкой для избегания пересыхания.

Как видно, обустроить бутовый фундамент даже непрофессионалу несложно, важно правильно определить размеры ленты, подготовить камни и затворить цементный раствор. Конструкция в результате получается долговечной и надежной

Перед кладкой стен поверхность фундамента покрывают гидроизоляцией.

Состав и характеристика

Свойства конструкции

Бутобетонный фундамент по устройству сходный с ленточным вариантом основы, но его свойства сильно отличаются от варианта из железобетона. Бутовый бетон — это вид монолитного раствора, в котором крупным заполнителем выступает естественный камень неправильной формой или бой кирпича. Для такой смеси не применяют обломки блоков из-за их низких прочностных характеристик и ячеистой внутренней структуры — в составе бетонного раствора повышенной плотности они будут отличаться низкой надежностью и под влиянием постоянных повышенных нагрузок начнут разрушаться.

Бутобетонный ленточный фундамент не требует при строительстве значительных финансовых затрат, поэтому обустройство такой основы дома поможет сэкономить бюджет застройщику.

Технико-эксплуатационные показатели этого вида конструкции определяет наполнитель стройматериала. Раствор с включением битого кирпича имеет большую массу, чем бутовая смесь на основе крупной щебенки или естественного камня. Разновидности материалов и их характеристики не позволяют определить точные показатели эксплуатационных параметров, которые имеет фундамент из бутобетона. Средние параметры имеют такое значение:

  • Удельная масса. Прямо зависит от вида использованного связующего материала и наполнителя бетона. Параметр в пределах от 2,3 до 2,9 т/м3.
  • Раствор состоит из 40—60% крупного каменного заполнителя. Это сказывается на увеличении массы фундаментной основы.
  • Прочностные показатели конструкции просчитать невозможно. Поэтому бутобетонный фундамент выполняют из высоких марок цемента, которые превосходят расчетную прочность используемых камней. Так, чтобы сделать бутобетон качества М200, нужно использовать портландцементную смесь М400.

Состав раствора

Бутобетонный фундамент сооружают из естественного материала с параметрами 200*300 мм, при этом элементы не должны быть округлой конфигурации. Камни подбираются с рваными и острыми краями, это обеспечит хорошую адгезию наполнителя и бетона. Для определения качества бутового материала элементы простукивают инструментом — молотком или ударной кувалдой. Если булыжник качественный, крепкий, то он звенит. При низком качестве бут издает глухой отзвук, может расколоться.

Бутобетонная кладка выполняется из таких материалов:

  • гранитный булыжник;
  • ракушечник;
  • элементы из известняка;
  • песчаник.

Для приготовления бутобетона следует подготовить речной песок, его доводят до нужной кондиции, очищают. Этот элемент используют для раствора в пропорции по соотношению к цементу 3:1 или 2:1. Применяют пластифицирующие смеси, которые способствуют повышению устойчивости изделия к воздействиям низких температур и осадочной и почвенной влаги. Техническую воду используют в бутобетонной смеси по необходимости в небольших количествах.

Что это такое?

От обычного ленточного типа бутовый фундамент отличает то, что вместо арматуры в качестве сцепляющей силы используется природный камень, который в народе получил название «бут». Он обеспечивает крепкое сцепление с бетоном, чем гарантирует прочность монолитной постройки.

Плюсы и минусы

Плюсы:

  • надежность и долговечность конструкции: использование прочного бута позволяет простоять строению более 150 лет;
  • высокая износостойкость: не разрушается под действием ветра, природных механических воздействий, не поддается действию ультрафиолета, температуры и прочих факторов;
  • водонепроницаемость: горная порода в отличие от обычного монолита, который имеет пористую структуру, обладает большей плотностью, поэтому не поглощает воду, а, следовательно, не разрушается под действием влаги;
  • эстетичный вид: готовый цоколь не требует дополнительной отделки;
  • экономия: достаточно дешевый стройматериал. Удорожить его могут только транспортные расходы, если месторождение находится на значительном расстоянии от места постройки;
  • возможность самостоятельного проведения работ без привлечения специализированных организаций и спецтехники;
  • экологичность: естественный булыжник совершенно безопасен для здоровья.

Минусы:

  • требуются точные расчеты;
  • время- и трудозатратный процесс.

Область применения

Использование такого типа подстенка возможно только на твердых почвах с низким расположением грунтовых вод. Если почва подвержена сезонному пучению, либо грунтовые воды будут касаться основания, то использовать данную технологию нельзя.

Несколько советов по устройству

Некоторые продвинутые мастера могут выкладывать конструкцию в виде трапеции: широкое основание первых пластов постепенно переходит в установленную ширину фундамента сверху. Такая технология добавляет остову устойчивости.

Ровные и одинаковые экземпляры блоков достаточно затратное удовольствие, да и найти такие порой непросто.

Поэтому чаще для строительства приобретаются разномастные булыжники, которые впоследствии можно подогнать до нужных размеров самостоятельно.

Ровная поверхность валунов позволяет использовать меньшее количество раствора при заполнении пустот. Более плотное прилегание делает постройку прочнее.

Несмотря на хорошие влагостойкие показатели породы, на стенки заглубленной части каркаса необходимо нанести слой гидроизоляции, состоящий из рубероида и мастики.

Технология строительства бутобетонного фундамента

Учитывая, что основной материал при возведении такого основания – это натуральный камень, то тут сразу нужно понимать, что возводится он исключительно своими руками. Тут можно разве использовать механизированную технику для подготовки участка, но даже этот этап часто делают вручную. Но технология подразумевает несколько циклов, о которых нужно помнить и тщательно делать.

  1. Нулевой цикл. Это подготовительные работы, расчистка территории, определение глубины залегания водоносных горизонтов, а также типа и структуры почвы. Этот цикл нужно делать при возведении всех без исключения оснований.
  2. Дальше выравнивается площадка, проверяется уровнем, устраняется вся растительность. Затем удаляется верхний мягкий слой земли на глубину до 5-10 см, и выполняется разметка траншей под будущее сооружение.
  3. Создание песчаной подушки. Делается она с двух шаров щебня средней фракции и песка, трамбуется и слегка поливается водой. Поверх подушки рекомендуется положить слои гидроизоляции, чтобы раствор не вытекал вглубь подушки.

Технология возведения каменных фундаментов:

  • Сначала по периметру траншеи укладывается первый слой щебня, его высота составляет до 15 см. Его нужно залить бетонным раствором и оставить затвердевать. Такой слой делается, чтобы камни под своей массой не вдавливались в песчаную подушку и не повредили шар гидроизоляции.
  • Затем по внешнему и внутреннему периметру траншеи делается деревянная опалубка. Ее нужно делать с досок, фиксировать вертикальными направляющими и промежуточными соединительными балками. Но внутренние части лучше ставить максимально высоко, чтобы потом легче было делать кладку. Если внешняя форма фундамента не играет роли, тогда опалубку можно и не делать, ее роль будет выполнять сама почва. Когда опалубка будет готова, внутрь заливается бетонный раствор на высоту до 25 см, в который укладывают камень. Как правило, камень должен быть скрыт наполовину. В первый ряд нельзя укладывать камень с острыми краями.
  • Затем заливается следующий слой и так делается, пока основание не будет возведено на необходимую высоту.

Технология укладки бутового камня отдаленно напоминает каменную кладку, только верхний слой камней погружается в бетон полностью. Затем основание оставляют высыхать, после полного высыхания выравнивается поверхность жидким бетонным раствором.

Но можно существенно упростить технологию возведения бутового фундамента. Для этого на нижний слой бетона начинают укладывать камень максимально плотно друг к другу, но не допускать разрывов. Как только будет выполнена кладка на высоту не менее 30 см, ее нужно полностью залить жидким бетоном и утрамбовать. Если камень большой и неправильной формы, пространство между ними заполняется керамзитом или мелким щебнем. Как только зальется первый шар камней, основание оставляют на пару дней, чтобы бетон попал в каждую пору и немного застыл. Затем аналогичным образом делают следующий шар камней, но между ними рекомендуется сделать армирование. Когда основание полностью засохнет, снимается опалубка и выполняются штукатурные работы с помощью раствора бетона с известью.

Он препятствует попаданию грибков внутрь сооружения и увеличивает прочность и долговечность конструкции в целом.
