Домашняя биогазовая станция
Если обладатели установки хотят, чтобы она каждые сутки приносила по 0,7-0,9 м3 биогаза (вполне хватит на приготовления пищи для двух человек), то поступать нужно следующим образом.
- Загрузить камеру брожения объемом 1 м3 мелконарезанными и разведенными в воде органическими отходами (напомню – фруктовые и овощные очистки) в весовых соотношениях 1 : 10 – 1 : 5.
- Герметично закрыть ее и обеспечить подачу постоянной температуры от +25 до +30оС.
Для поддержания в камере постоянной температуры, через нее необходимо пропустить змеевик с горячей водой, прогреваемой посредством газа, вырабатываемого этой же установкой. На линии газопровода нужно установить два крана: один у газовой плиты, другой – на выходе из реактора.
На заметку: а вот наш смекалистый сельский народ уже давно задумывается, а некоторые и воплотили в жизнь, получение газа для отопления дома из собственных каловых масс — то бишь совмещают септик с биогазовой установкой. Если хорошо порыться в интернете, можно схемы даже найти.
Газосборник либо газгольдер – второй по значимости, после бродильни, элемент биогазовой установки. Он представляет из себя два стальных сосуда (один из которых перевернут вверх дном), беспрепятственно входящих друг в друга. Во внешний сосуд заливается вода, образуя гидравлический затвор для биогаза, поступающего в полость перевернутого сосуда. Кольцевой зазор между стенками сосудов примерно 50 мм. Объединить оба резервуара можно при помощи трубок диаметром ½ дюйма. Такой же газопровод забирает газ из перевернутого сосуда и доставляет метан к обычной газовой плите. Снаружи газгольдер рекомендуется обложить утепленным шатром.
А что делать зимой?
Зимой эта биогазовая станция может работать только в самых южных районах страны. Потому как в условиях севера в это время обогрев для поддержания брожения потребует немного больше газа, чем она сможет выработать.
Принципиальная схема биогазовой установки работающей на навозе
Но зимнее время можно использовать с пользой — для сбора и загрузки камеры сухой биомассой. Тогда при наступлении теплого сезона вам не придется терять время на запуск установки – вы заполните реактор водой либо навозной жижей, и через три-четыре дня вы начнете получать биогаз в домашних условиях. Представляете сколько мы с вами этой биогазовой станцией «убили зайцев».
Ну, вот вроде бы и все, что хотел вам рассказать о добываемом биогазе в домашних условиях. Не говорите только никому. Иначе останетесь без отходов (шучу). На этом пока все, до новых статей.
Расчет рентабельности установки
В качестве сырья для производства биогаза обычно используют коровий навоз. Одна взрослая корова может дать его столько, чтобы обеспечить 1.5 м.куб. топлива; свинья – 0.2 м.куб.; курица или кроль (в зависимости от массы тела) – 0.01-0.02 м.куб. Чтобы понять, много это или мало, можно сравнить с более привычными видами ресурсов.
Галерея изображений
Фото из

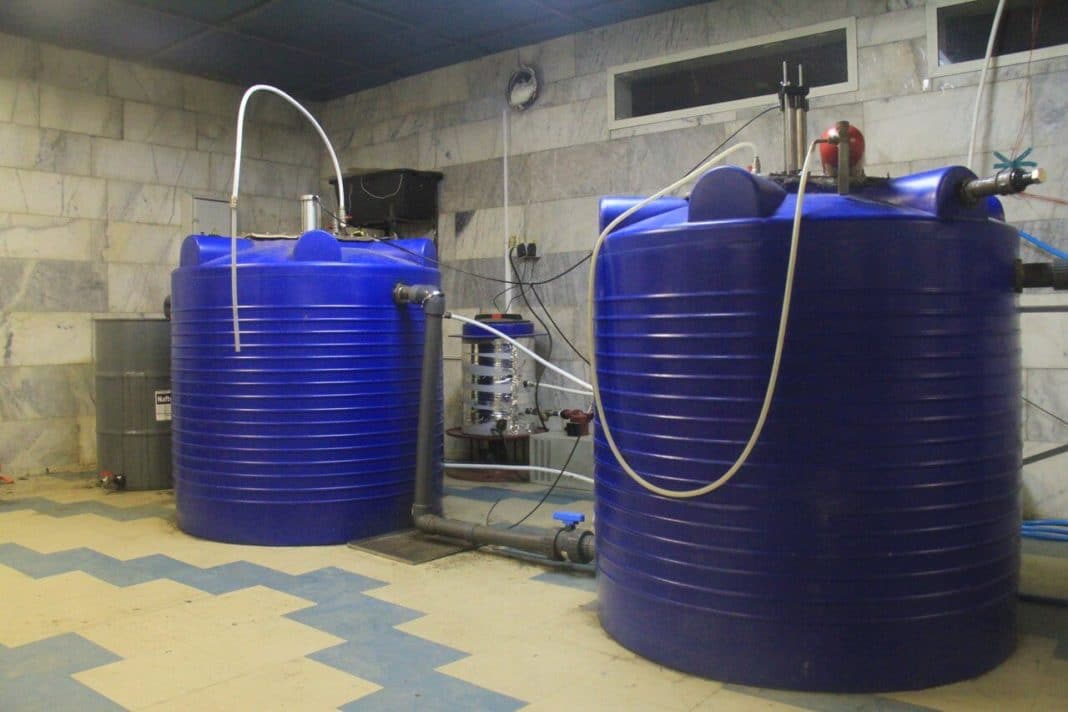

Иногда системы устанавливают в подсобных помещениях. Это удобно с точки зрения осмотров и обслуживания, но небезопасно, т.к. биометан может взорваться
Поэтому следует уделить особое внимание вопросам безопасности
Транспортировка сырья – отдельный вопрос, который следует обдумать в процессе проектирования биогазовой установки. Для перевозки по участку лучше использовать специальную технику или прицепы. Если нужна доставка на большие расстояния, следует просчитать расходы на топливо и определить, окупятся ли они
При покупке контейнеров биогазовой установки и тем более при изготовлении своими руками придется уделить внимание их качеству. Также в процессе эксплуатации системы нужны регулярные проверки состояния и ремонты
Биогазовая установка может стать настоящим спасением для фермерского хозяйства. Она позволяет сэкономить на топливе для обогрева и/или освещения коровников. Также это отличный вариант безвредной утилизации отходов. Однако в первые годы вряд ли приходится рассчитывать на полноценную отдачу

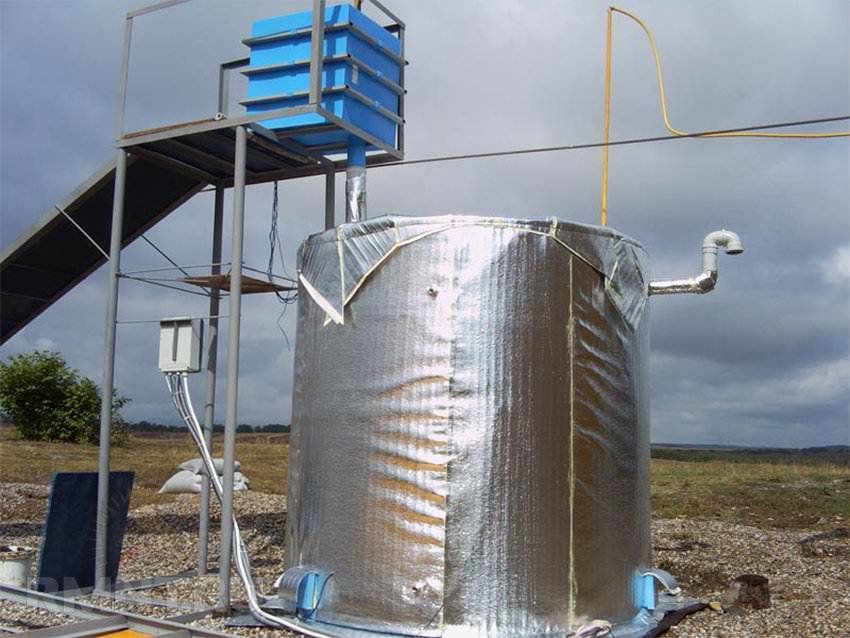

Устройство биореактора из утепленной пластиковой емкости
Удобный транспорт для перевозки субстрата
Компактная установка промышленного производства
Биогазовая установка на молочной ферме
1 м.куб. биогаза обеспечивает такое же количество тепловой энергии, как:
- дрова – 3.5 кг;
- уголь – 1-2 кг;
- электричество – 9-10 кВт/ч.
Если знать примерный вес сельскохозяйственных отходов, которые будут доступны в течение ближайших лет, и количество необходимой энергии, можно просчитать рентабельность биогазовой установки.
Один из главных недостатков добычи биогаза – запах. Возможность использования небольших компостных куч – это большой плюс, но придется терпеть неудобства и тщательно контролировать процесс, чтобы не спровоцировать распространение болезнетворных микроорганизмов (+)
Для закладки в биореактор готовят субстрат, в который входят несколько компонентов в таких пропорциях:
- навоз (лучше всего коровий или свиной) – 1.5 т;
- органические отходы (это могут быть перегнившие листья или другие компоненты растительного происхождения) – 3.5 т;
- подогретая до 35 градусов вода (количество теплой воды рассчитывают так, чтобы ее масса составляла 65-75% от общего количества органики).
Расчет субстрата сделан для одной закладки на полгода, если исходить из умеренного потребления газа. Примерно через 10-15 дней процесс ферментации даст первые результаты: газ появится в небольших количествах и начнет заполнять хранилище. Через 30 дней можно ожидать полноценной выработки топлива.
Оборудование для производства биогаза пока еще не особенно распространено в нашей стране. Во многом это связано с плохой информированностью людей о преимуществах и особенностях работы биогазовых систем. В Китае и Индии многие небольшие фермерские хозяйства оборудованы кустарными установками для получения дополнительного чистого топлива
Если установка работает правильно, объем биогаза постепенно будет увеличиваться, пока субстрат не перегниет. Производительность конструкции напрямую зависит от скорости брожения биомассы, которая в свою очередь связана с температурой и влажностью субстрата.
Что можно перерабатывать и как добиться хороших результатов
В навозе любого животного имеются необходимые для его переработки организмы. Было обнаружено, что в процессе сбраживания и в выработке газа участвует более тысячи различных микроорганизмов. Важнейшую роль при этом играют метанобразующие. Также считается, что все эти микроорганизмы в оптимальных пропорциях находятся в навозе КРС. Во всяком случае, при переработке этого вида отходов в сочетании с растительной массой, выделяется самое большое количество биогаза. В таблице приведены усредненные данные по наиболее распространенным видам сельскохозяйственных отходов
Примите во внимание, что такое количество газа на выходе можно получить при идеальных условиях
Количество биогаза, которое можно получить из различного сырья
Для хорошей продуктивности необходимо поддерживать определенную влажность субстрата: 85-90%. Но воду при этом нужно использовать не содержащую посторонних химических веществ. Негативно на процессы влияют растворители, антибиотики, моющие средства и т.д. Также для нормального протекания процесса в жиже не должны содержаться крупные фрагменты. Максимальные размеры фрагментов: 1*2 см, лучше более мелкие. Потому если вы планируете добавлять растительные ингредиенты, то необходимо их измельчать.
Важно для нормальной переработки в субстрате поддерживать оптимальный уровень рН: в пределах 6,7-7,6. Обычно среда имеет нормальную кислотность, и лишь изредка кислотообразующие бактерии развиваются быстрее метанобразующих
Тогда среда становится кислой, выработка газа снижается. Для достижения оптимального значения в субстрат добавляют обычную известь или соду.
В таблице указаны составы, повышающие количество выделяющегося газа
Теперь немного о времени, которое необходимо на переработку навоза. Вообще время зависит от созданных условий, но первый газ может начать поступать уже на третьи сутки после начала сбраживания. Наиболее активно газообразование происходит при разложении навоза на 30-33%. Чтобы можно было ориентироваться по времени, скажем, что через две недели субстрат разлагается на 20-25%. То есть, оптимально переработка должна продолжаться месяц. В этом случае и удобрение получается наиболее качественным.
Полезные советы
Напоследок приведём список полезной информации, которая поможет вам избежать дополнительных проблем при создании биогазовой установки:
- Практика говорит, что для обогрева жилого помещения площадью 50 м2 необходимо затратить газа объёмом 3,5 м3 в час.
- Нежелательно применять биогаз напрямую для приготовления пищи, потому что могут измениться вкусовые качества.
- Необходимо избегать попадания в сырьё твёрдых предметов (гаек, болтов и т.п.), потому что оборудование может испортиться.
Чтобы биогаз стабильно горел, он должен соответствовать определённым стандартам:
- содержание метана минимум 65% (оптимальное содержание от 90 до 95%);
- должны отсутствовать водяные пары, водород и углекислый газ;
- нормальное давление при подаче газа 12,5 бар;
В случае, если при скачке давления или по другим причинам газ потухнет, а его подача будет продолжаться, может привести к трагическим последствиям. Поэтому следует использовать современное оборудование с датчиками газового контроля.
Варианты конструкции
С ручной загрузкой сырья, без подогрева и перемешивания
Для бытового использования такая модель считается наиболее удобной. При вместимости реактора от 1 до 10 м³ ежесуточно понадобится навоза порядка 50 – 220 кг. Вот из этого нужно и исходить, определяясь с размерами емкости.
Установка монтируется в грунте, поэтому для нее понадобится небольшой котлован. В соответствие с ее расчетными габаритами подбирается место на участке. Состав и назначение всех элементов схемы понять нетрудно.
Особенность монтажа
После установки реактора по месту необходимо проверить его герметичность. Затем металл подлежит окраске (желательно морозостойким составом) и утеплению.
Рекомендации:
- Удаление отработки происходит естественным путем – или в процессе закладки новой порции, или при избытке газа в реакторе при закрытом вентиле. Следовательно, вместимость емкости для сбора отходов должна быть не меньше, чем у рабочей.
- Несмотря на простоту устройства и привлекательность для сборки своими руками, в связи с тем, что перемешивание массы и подогрев не предусматривается, такой вариант установки целесообразно эксплуатировать в регионах с мягким климатом, то есть в основном на юге России. Хотя при качественной теплоизоляции, в условиях, когда подземные водяные пласты находятся глубоко, это исполнение вполне подойдет и для средней полосы.

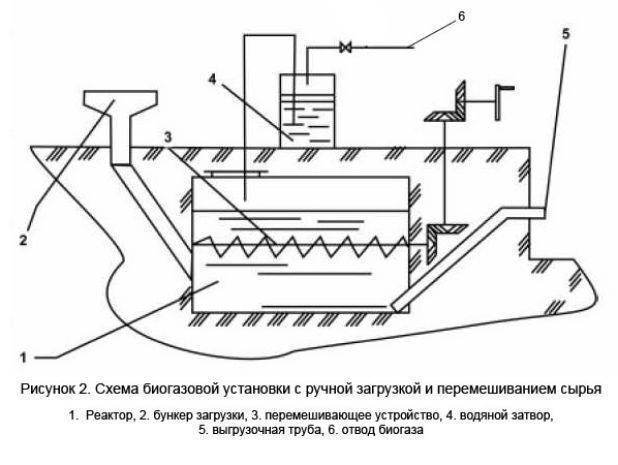

Без подогрева, но с перемешиванием
Практически то же самое, лишь небольшая доработка, которая существенно повышает производительность установки.
Как сделать механизм? Для того, кто своими руками собирал, например, бетономешалку на основе бочки, это не проблема. В реакторе придется монтировать вал с лопастями. Следовательно, необходимо устанавливать опорные подшипники. В качестве передаточного звена между валом и рычагом хорошо использовать цепь.
Перемешивание + подогрев
Термическое воздействие на биомассу повышает интенсивность происходящих в ней процессов разложения и брожения. Биогазовый агрегат более универсальный в использовании, так как может работать в двух режимах – мезофильном и термофильном, то есть в диапазоне температур (примерно) 25 – 65 ºС (см. графики выше).
На указанной схеме котел работает на получившемся газе, хотя это и не единственный вариант. Подогрев биомассы можно осуществлять по-разному, как удобнее его организовать хозяину.
Автоматизированные варианты

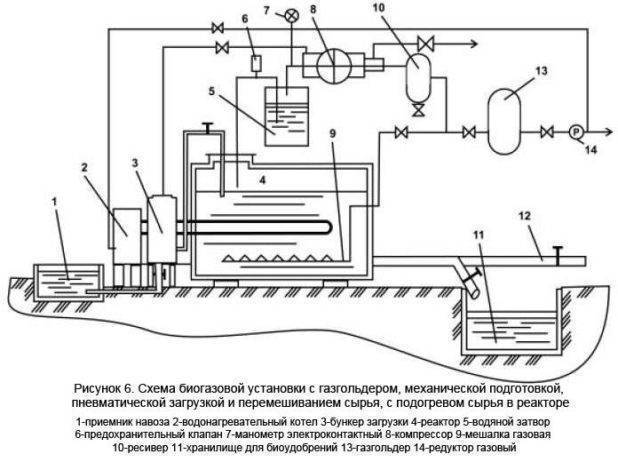

Отличие данной схемы в том, что к установке подключается газгольдер. Это позволяет накапливать запасы газа, а не расходовать его сразу же по назначению. Удобство использования и в том, что для интенсивного брожения подходит практически любой температурный режим.
Такая установка отличается еще большей производительностью. В сутки она способна переработать до 1,3 т сырья при аналогичном объеме реактора. Загрузка, перемешивание – за это «отвечает» пневматика. Отводящий канал позволяет удалять отходы или в бункер для кратковременного хранения, или в мобильные емкости с целью немедленного вывоза. К примеру, для удобрения полей.
Механизированная биогазовая установка
Отличие от предыдущих моделей в дополнительном резервуаре, в котором происходит предварительная подготовка сырьевой массы.
Подача в загрузочный бункер, а потом в реактор производится сжатым биогазом. Он же используется и для подогрева.
Единственное, что необходимо при сборке любой из установок своими руками – точные инженерные расчеты. Возможно, понадобится консультация специалиста. А в остальном все довольно просто. Если хоть один из читателей заинтересуется биогазовым агрегатом и смонтирует его самостоятельно, значит, автор не зря работал над этой статьей. Успехов!
Инструкция по самостоятельному строительству
Если нет опыта в сборке сложных систем, имеет смысл подобрать в сети или разработать самый простой чертеж биогазовой установки для частного дома.
Чем проще конструкция, тем она надежнее и долговечнее. Позже, когда появятся навыки строительства и обращения с системой, можно будет переделать оборудование или смонтировать дополнительную установку.
В дорогих конструкциях промышленного производства предусмотрены системы перемешивания биомассы, автоматического подогрева, очистки газа и т.д. Бытовое оборудование не так сложно. Лучше собрать простую установку, а потом добавить элементы, в которых возникнет необходимость (+)
При расчете объема ферментатора стоит ориентироваться на 5 м.куб. Такая установка позволяет получить количество газа, необходимое для обогрева частного дома площадью 50 м.кв., если в качестве источника тепла используют газовый котел или печь. Это усредненный показатель, т.к. калорийность биогаза обычно не выше 6000 ккал/м.куб.
Чтобы процесс ферментации протекал более-менее стабильно, нужно добиться правильного температурного режима. Для этого биореактор устанавливают в земляной яме или заранее продумывают надежную теплоизоляцию. Постоянный подогрев субстрата можно обеспечить, если под основание ферментатора подвести трубу водяного отопления
Строительство биогазовой установки можно разделить на несколько этапов.
Этап 1: подготовка ямы под биореактор
Практически вся биогазовая установка находится под землей, поэтому многое зависит от того, как была вырыта и отделана яма. Есть несколько вариантов укрепления стенок и герметизации ямы – пластик, бетон, полимерные кольца.
От подготовки стен и днища биореактора зависит интенсивность брожения субстрата и выход газа, поэтому яму тщательно укрепляют, утепляют и герметизируют. Это самый сложный и трудоемкий этап работ
Оптимальное решение – покупка готовых полимерных колец с глухим дном. Они обойдутся дороже подручных материалов, зато не потребуется дополнительная герметизация. Полимеры чувствительны к механическим нагрузкам, зато не боятся влаги и химически агрессивных веществ. Они не подлежат ремонту, но при необходимости их легко будет заменить.
Этап 2: обустройство газового дренажа
Покупка и монтаж специальных мешалок для биогазовых установок – дорогое удовольствие. Систему можно удешевить, обустроив газовый дренаж. Он представляет собой вертикально установленные полимерные канализационные трубы, в которых проделано множество отверстий.
Для газового дренажа можно выбрать металлические или полимерные трубы. Первые прочнее, а вторые устойчивее к химическим воздействиям. Лучше отдать предпочтение полимерам, т.к. металл быстро проржавеет и сгниет
При расчете длины труб дренажа следует ориентироваться на запланированную глубину заполнения биореактора. Верхние части труб должны быть выше этого уровня.
Этап 3: обустройство изоляционного слоя
В готовый биореактор можно сразу загрузить субстрат. Его накрывают пленкой, чтобы выделяющийся в процессе ферментации газ находился под небольшим давлением. Когда будет готов купол, это обеспечит нормальную подачу биометана по отводящей трубе.
Этап 4: монтаж купола и труб
Завершающий этап сборки простейшей биогазовой установки – это монтаж купольной верхней части. В самой высокой точке купола устанавливают газоотводящую трубу и протягивают ее к газгольдеру.
Свободное пространство биореактора в какой-то мере выполняет функции хранилища газа, однако этого недостаточно для безопасной работы установки. Газ должен потребляться постоянно, иначе возможен взрыв от избыточного давления под куполом
Емкость биореактора закрывают плотной крышкой. Чтобы предотвратить смешивание биометана с воздухом, обустраивают гидрозатвор. Также он служит для очистки газа. Нужно предусмотреть спусковой клапан, который сработает, если давление в ферментаторе будет слишком высоким.
Как из органики образуется биогаз
Биогаз не имеет цвета и запаха, это летучее вещество на 70 % состоит из метана. Если сравнивать его с природным газом, то качественные показатели биогаза очень близки.
Одним из главных преимуществ является хорошая теплотворная способность. Выделение тепла 1 куб. м биогаза равно количеству выделяемого тепла при сгорании 1,5 кг угля.
Благодаря анаэробным бактериям, которые способствуют разложению органического сырья, и получается биогаз. Этим сырьем могут быть отходы крупного рогатого скота, свиней, птиц, растений.
Самое высокое содержание метана в курином помете в сочетании с травой и листьями. На втором месте свиной навоз с органическими добавками, тройку замыкает куриный помет и бумажная масса.
Чтобы активировать процесс, создаются благоприятные условия для жизнедеятельности бактерий. Такие условия должны быть приближены к естественным, как в желудке животного, где нет кислорода и тепло.
Создав такие условия, можно превратить навозную массу в ценное удобрение и экологическое топливо.
Получить биогаз можно с помощью герметичного редактора, куда не будет поступать воздух. В таких условиях навозная масса будет бродить и разлагаться на метан, углекислый газ и другие газообразные вещества.
Биогаз из навоза можно получить с помощью герметичного редактора
Образовавшийся в результате газ поднимается к верху установки, после чего его выкачивают. Внизу остается органическое удобрение высокого качества со всеми ценными веществами, но без патогенных микроорганизмов.
Немаловажный фактор при получении биогаза – соблюдение определенного температурного режима. Активация бактерий, которые принимают участие в процессе, происходит при температуре не ниже +30° С.
В навозе имеются мезофильные и термофильные бактерии. Для жизнедеятельности мезофильных бактерий требуется температура от +30° до +40° С. Чтобы поддерживать размножение термофильных бактерий, температура должна быть от +50° до +60° С.
Состав смеси и тип установки являются главными определяющими времени переработки сырья. При использовании установки первого типа, процесс длится от 12 до 30 суток.
В данном случае вырабатывается 2 л биотоплива на 1 л полезной площади реактора. Второй тип установки более дорогостоящий, но при его использовании выработка конечного продукта происходит в течение 72 часов и превышает по количеству в 2 раза.
Хотя термофильные установки намного эффективнее, но для поддержания высокой температуры в реакторе потребуются большие расходы. Из-за этого, большая часть фермеров предпочитают мезофильную установку.
Механизм образования газа из органического сырья
Биогаз – это летучее вещество без цвета и какого-либо запаха, в котором содержится до 70% метана. По своим качественным показателям он приближается к традиционному виду топлива – природному газу. Отличается хорошей теплотворной способностью, 1м3 биогаза выделяет столько тепла, сколько получается при сгорании полутора килограмм угля.
Образованию биогаза мы обязаны анаэробным бактериям, которые активно трудятся над разложением органического сырья, в качестве которого используются навоз сельскохозяйственных животных, птичий помет, отходы любых растений.
Для активизации процесса необходимо создать благоприятные условия для жизнедеятельности бактерий. Они должны быть схожи с теми, в которых микроорганизмы развиваются в естественном резервуаре – в желудке животных, где тепло и отсутствует кислород.
Собственно, это и есть два основных условия, способствующих чудесному превращению гниющей навозной массы в экологически чистое топливо и ценные удобрения.
Для получения биогаза нужен герметичный реактор без доступа воздуха, где будет происходить процесс брожения навоза и разложения его на составляющие:
метан (до 70%);
углекислый газ (примерно 30%);
другие газообразные вещества (1-2%).
Образовавшиеся газы поднимаются кверху емкости, откуда их затем выкачивают, а вниз оседает остаточный продукт – высококачественное органическое удобрение, сохранившее в результате обработки все ценные вещества, имеющиеся в навозе – азот и фосфор, и потерявшее значительную часть патогенных микроорганизмов.
Второе важное условие для эффективного разложения навоза и образования биогаза – соблюдение температурного режима. Бактерии, принимающие участие в процессе, активизируются при температуре от +30 градусов. Причем в навозе содержится два вида бактерий:
Причем в навозе содержится два вида бактерий:
мезофильные. Их жизнедеятельность происходит при температуре +30 – +40 градусов;
термофильные. Для их размножения необходимо соблюсти температурный режим +50 (+60) градусов.
Время переработки сырья в установках первого типа зависит от состава смеси и составляет от 12 до 30 суток. При этом 1 литр полезной площади реактора дает 2 л биотоплива. При использовании установок второго типа время выработки конечного продукта сокращается до трех дней, а количество биогаза возрастает до 4,5 л.
Несмотря на то, что эффективность термофильных установок в десятки раз выше, применяются они гораздо реже, поскольку поддержание высоких температур в реакторе связано с большими расходами.
Обслуживание и содержание установок мезофильного типа дешевле, поэтому большинство фермерских хозяйств для получения биогаза используют именно их.
Где используется биогаз?
Биогаз может быть произведен с различными типами органического вещества, и, следовательно, существует несколько типов моделей для биогазовых реакторов. Некоторые промышленные системы предназначены для очистки: городских сточных вод, промышленных сточных вод, твердых бытовых отходов и сельскохозяйственных отходов.
Небольшие системы обычно используются для переработки отходов животных. И новые системы семейного размера предназначены для переваривания пищевых отходов.
Полученный биогаз можно использовать несколькими способами, включая: газ, электричество, тепло и транспортное топливо.
Например, в Швеции сотни автомобилей и автобусов работают на очищенном биогазе. Биогаз в Швеции производится в основном из очистных сооружений и свалок.
Другим примером разнообразного использования биогаза является завод по производству молочных продуктов. Один из крупнейших производителей сыра в Великобритании строит анаэробную установку, которая будет перерабатывать остатки молочных продуктов и превращать в биометан для газовой сети.
Схема биогазовой установки
Основа биогазовой установки — биореактор или бункер. В нем происходит процесс брожения, в нем же скапливается полученный газ. Также есть бункер загрузки и выгрузки, выработанный газ выводится через вставленную в верхнюю часть трубу. Далее идет система доработки газа — ее очистка и повышение давления в газопроводе до рабочего.
Схема установки для переработки навоза в биогаз
Для мезофильных и термофильных режимов необходима также система подогрева биореактора — для выхода на требуемые режимы. Для этого обычно используются газовые котлы, работающие на произведенном топливе. От него система трубопроводов идет в биореактор. Обычно это полимерные трубы, так как они лучше всего переносят нахождение в агрессивной среде.
Еще биогазовая установка нуждается в системе для перемешивания субстанции. При брожении вверху образуется твердая корка, тяжелые частицы оседают вниз. Все это вместе ухудшает процесс газообразования. Для поддержания однородного состояния перерабатываемой массы и необходимы мешалки. Они могут быть механическими и даже ручными. Могут запускаться по таймеру или вручную. Все зависит от того, как сделана биогазовая установка. Автоматизированная система более дорога при монтаже, но требует минимума внимания при эксплуатации.
Простейшая биогазовая установка из пластиковой бочки
Биогазовая установка по типу расположения может быть:
- Надземной.
- Полузаглубленной.
- Заглубленной.
Более затратны в установке заглубленные — требуется большой объем земельных работ. Но при эксплуатации в наших условиях они лучше — проще организовать утепление, меньше расходы на подогрев.
