Программы проектирования и раскроя мебели (бесплатные)

KitchenDraw

Одной из лучших профессиональных программ для проектирования кухонь признана «KitchenDraw», интерфейс которой разработан специально для упрощения работы над созданием кухонной мебели и интерьера. Проекты создаются в виде плоского чертежа с возможностью последующей фотографической объёмной визуализации. Программа обладает:

  • обширным элементным каталогом;
  • возможностью импорта каталогов производителей мебели;
  • возможностью создания собственных каталогов;
  • наличием функции расчёта сметы;
  • возможностью создания локальной сети, объединяющей несколько точек продаж мебели, с функциями аналитики и контроля работы этих точек.

Программа ориентирована, в первую очередь, на профессионалов, разрабатывающих и изготавливающих кухни серийно и на индивидуальной основе. Использование ПО платное, причём с почасовой оплатой, однако доступна и бесплатная версия с ограниченным функционалом.

PRO100 — просто и понятно

Программа для проектирования мебели с возможностью её виртуальной расстановки в конкретном интерьере. Оптимальный вариант для работы с клиентом. С её помощью можно составить список всех необходимых материалов и фурнитуры, выполнить деталировку изделия с последующим экспортом в программы раскроя, получить проекции с нанесением размеров и возможностью распечатки в любом удобном ракурсе. Есть возможность работы со сложными деталями: радиусными, ассиметричными, с косыми срезами.

Плюсы:

  • интуитивно понятный интерфейс, с помощью которого даже без специального обучения можно разобраться в работе программы;
  • отличная 3D визуализация незаменима как для дизайнера, так и для менеджера по продаже, задача которого — убедить клиента здесь и сейчас, что выбранная им мебель идеально впишется в интерьер его квартиры (Рис. 1);
  • множество вспомогательных инструментов, с помощью которых можно быстро построить интерьер по заданным параметрам и расположить в нем новую мебель;
  • возможность пользоваться как готовыми модулями (в программе уже «забиты» стандартные образцы модулей, используемых в производстве корпусной мебели, окон, дверей и т.д.), так и строить свои собственные нестандартные интерьерные детали и сохранять их в каталоги библиотек (Рис. 2);
  • высокое качество картинки, максимально приближенное к фотографии, включает возможность регулировать интенсивность освещения, прозрачность материалов, наличие тени и отражений;
  • есть функция расчета предполагаемой стоимости будущей мебели, для адекватной работы которой достаточно правильно настроить программу, предварительно вбив цены на фурнитуру, материалы и расходники (Рис. 3).

Рис. 1

Рис. 2

Рис. 3

Минусы:

  • не имеет набора «привязок» (маркеров, отмечающих нужные точки – центр предмета, пересечение линий и т.д.), с помощью которых можно более точно позиционировать деталь;
  • нет функционала для нанесения кромок;
  • нет возможности создать карту присадок — чертежей со схемами крепежей или сверления отверстий в каждой детали;
  • PRO-100 программа платная, в свободном доступе можно встретить только демо-версию с ограниченным функционалом;
  • хотя PRO-100 позиционирует себя как программу для проектирования мебели, она больше подходит для работы с клиентом.

Онлайн-конструкторы

Ключевое преимущество таких приложений – их не нужно устанавливать на компьютер. Сервис работает непосредственно в браузере. После завершения проектирования пользователь сможет скачать файл с чертежами мебели и осуществленными расчетами. Без интернета онлайн-конструкторы не работают, но во многих подобных сервисах предусмотрено автоматическое сохранение изменений, произошедших в проекте. Подобный функционал доступен только для авторизованных пользователей.

Bplanner

Данный сервис предназначен для виртуального конструирования кухонь и шкафов-купе. Демо-версией этого конструктора можно воспользоваться бесплатно, но для доступа к полному функционалу приложения придется заплатить. Пользователь также может установить приложение Bplanner на компьютер.

Демо-конструктор кухонь доступен по адресу https://bplanner.me/demo-versija-onlajn-konstruktora-kuhni-bplanner/. Готовые кухонные модули в демонстрационной версии конструктора отсутствуют. Пользователю придется самостоятельно сконструировать все шкафы.

У конструктора шкафов похожий функционал. Он доступен по адресу https://bplanner.me/demo-versija-onlajn-konstruktora-shkafov-kupe-bplanner/.

В общей сложности доступно 7 различных тарифов. Есть бессрочная лицензия для приложения, устанавливаемого на ПК.

Pax3d

Данный бесплатный сервис разработан компанией IKEA. Он доступен по адресу https://www.ikea.com/addon-app/storageone/pax/web/latest/?range=pax&uiPlatform=web&locale=ru-RU#/planner.

Этот онлайн-конструктор позволяет спроектировать гардероб из серии ПАКС и сразу же заказать комплектующие для его сборки на официальном сайте IKEA.

Сервис удобный, интуитивно-понятный. Встроенные подсказки помогут пользователю быстро разобраться в доступном функционале. Pax3d синхронизирован со складскими базами данных ИКЕА. Если пользователь попытается использовать для своего проекта отсутствующие детали, информация об этом практически моментально отобразиться в конструкторе.

Prodboard

Простой конструктор кухонных гарнитуров и шкафов. Подойдет для пользователей, которые совсем не знакомы с проектированием мебели. Доступен по адресу https://prodboard.com/3d-конструктор-шкафов-купе/.

Пользователь может выбрать один из шкафов по умолчанию. В библиотеке этого онлайн-сервиса много базовых элементов, типов материалов. Есть возможность изменить габариты проектируемой мебели. Созданный проект можно сохранить, распечатать.

Расчёт шкафа-купе

Данный сервис доступен по адресу https://kupetable.ru/kupe-online/. Авторизоваться для его использования не нужно. При загрузке пользователю сразу предлагают приступить к моделированию шкафа и выбрать систему раздвижных дверей. Вместо купе можно спроектировать обычный шкаф с распашными дверьми.

После ввода нужных параметров можно распечатать готовые расчеты и чертежи.

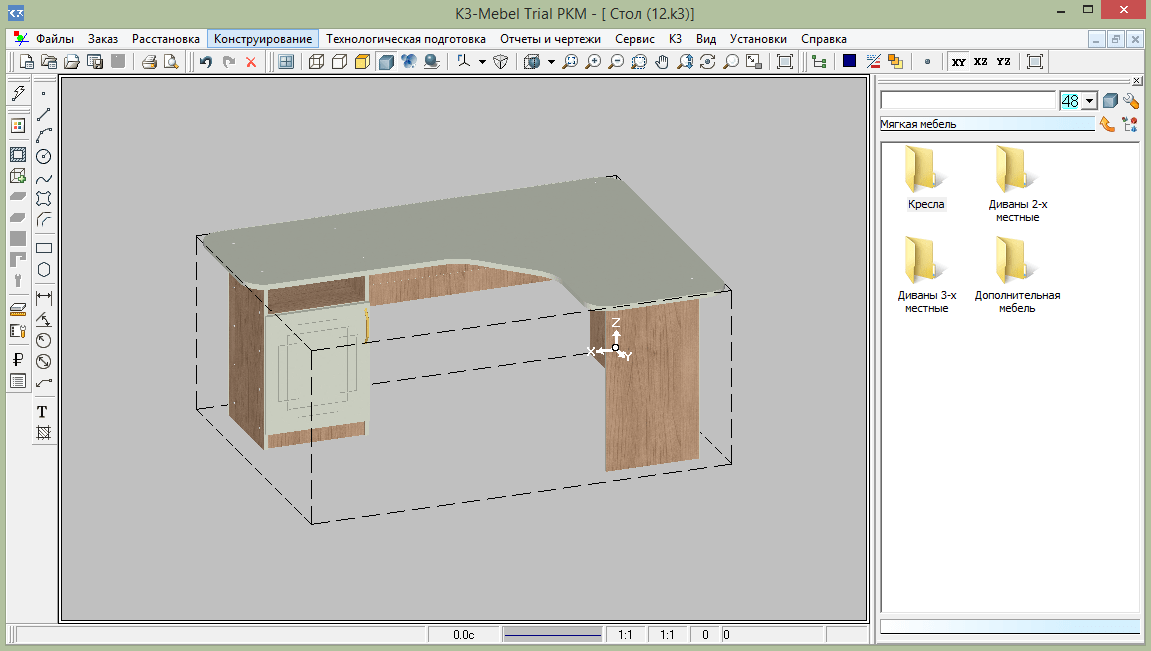

K3-Мебель

K3-Мебель – это мощный комплекс программ на русском языке, с помощью которого вы можете полностью автоматизировать производство на малых и крупных предприятиях. Его особенность в том, что каждый модуль комплекса настраивается под предприятие, которое его использует.

Самый крупный компонент системы – К3-Мебель-ПКМ – модуль для производства корпусной мебели может использоваться самостоятельно. С ее помощью можно наладить процесс производства: от проектирования до продажи изделия.

Также модуль следит за корректностью построения модели и автоматически расставляет крепежи, строит чертежи и карты раскроя.

Специально для малого бизнеса существует модуль K3-Мебель-АМБИ, который содержит все инструменты комплекса К3-Мебель, но с уже подобранными настройками для небольших предприятий.

Скачать K3-Мебель

Здесь рассмотрен лишь небольшой список самых популярных программ для трехмерного моделирования мебели. Мы постарались подобрать решения для всех категорий: и для предприятий, и для дизайнеров, и для простых пользователей, которые хотят сделать ремонт. Надеемся, вы подберете себе что-нибудь на свое усмотрение.

bCAD Мебель

Универсальное программное обеспечение мебельного производства «bCAD Мебель» необходимо для ускорения и автоматизации всех этапов изготовления и продажи изделий, от разработки дизайна и расчёта конструкции до отправки покупателю готового экземпляра. Это идеальная мебельная программа для современного предприятия. С её помощью разрабатывают корпусную и каркасную мебель, торговое и выставочное оборудование, мебель для баров и ресторанов, двери, перегородки, гардеробные и многое другое.

Программа «bCAD Мебель»:

  • предлагает обширные возможности параметрического моделирования отдельных элементов, изделий и интерьеров;
  • выполняет сметные расчёты;
  • импортирует чертежи и эскизы из других систем проектирования;
  • автоматически генерирует широкий спектр отчётной и производственной документации в соответствии с ГОСТами и нормативными требованиями;
  • улучшает организацию продаж в мебельных салонах;
  • преобразует 2D чертежи в фотореалистичную 3D визуализацию проекта.

Пользователи получают доступ к обширным библиотекам, содержащим множество типовых элементов, материалов и готовых изделий. Программа распространяется платно в нескольких версиях, которые различаются объёмами инструментов и возможностей.

Bplanner.me

Регистрация

Не требует регистрации, не нужно ничего заполнять ― вы сразу можете начать в ней работать, благо она полностью русифицирована.

Начало работы

Окно онлайн-конструктора разделено на два поля: меню выбора слева и трехмерная проекция. Третье поле появляется справа при редактировании элементов. Меню выбора расширяемое, в нем можно просмотреть выбираемые элементы.

Вверху расположено меню общего управления проектом, в котором помимо стандартных команд есть несколько интересных функций. Например, режим отображения «в контурах», а также настройка отображения размеров.

Есть также режим «развертки стен», где вы можете увидеть вашу кухню по выбранной осевой проекции.

Кстати, программа сохраняет ваш проект прямо на компьютер, и в любой момент вы можете его открыть (поддерживается сохранение проекта в формате obj). Этот формат можно открыть в любом профессиональном дизайнерском программном пакете типа 3ds Max или специализированных пакетах для мебельщиков (к примеру, Pro100).

Снизу расположена панель навигации, хотя можно передвигаться и с помощью мышки или стрелочек на клавиатуре. Правее есть кнопка, которая раскрывает каталог материалов, которые использованы в вашем проекте.

Очень интересно реализована система выбора функций редактирования элемента, в виде кольца с пиктограммами, где вы можете выбрать свойства объекта, скопировать, удалить его или перекрасить.

Кстати, у кухонных элементов много различных свойств, которые можно изменить. Это не только форма и цвет фасадов, а наполнение самих модулей.

Все размеры в программе расставляются автоматически. Причем абсолютно на всех проекциях, что очень удобно при контроле действий и распечатке.

Расстановка оборудования и модулей кухни

Установив параметры вашего помещения, вы можете приступить к наполнению кухни бытовой техникой и модулями. К сожалению, изменить каким-то образом конфигурацию помещения нельзя. Выборов шаблона конфигураций тоже нет. Поэтому только прямоугольная конфигурация.

Также нужно установить общие параметры вашей кухни, которые вынесены в отдельный пункт меню – толщина столешницы, высота цоколя и высота фартука. Зачем так сделано, не совсем понятно, так как эти параметры в кухнях либо стандартизированы и выбираются в зависимости от производителя, либо рисуются в зависимости от конфигурации кухни, если говорить о фартуке.

Далее, методом выбора модулей мы вставляем их в проект. Тут фантазия может разгуляться, так как действительно есть из чего выбрать. Мало того, каждый модуль можно изменить как вам угодно, даже общие размеры.

Не нужно стремиться тут же изменить дизайн фасадов или их цвет. Вы это можете сделать для всей кухни разом воспользовавшись функцией «материалы», которая изменяет буквально все. Правда, почему-то в отдельную позицию вынесены ручки. Нужно отметить, что мойки, почему то представлены только в двухмерном виде как текстуры, что является минусом.

Вы можете включать и выключать «освещение». Сделано это для лучшего восприятия вашего проекта.

Не забудьте, что можно открыть все модули, для просмотра их внутреннего наполнения.

Вывод результата

Во-первых, вы можете сделать скриншоты вашей кухни, воспользовавшись иконкой рисунка в верхнем меню. Сохраняет то, что изображено в данный момент у вас на экране, в вполне приемлемом разрешении 1200х700 px.

Во-вторых, можно распечатать все в PDF. Как и в случае с планировщиком от Икеи, на выводе вы получаете все необходимые чертежи с развертками стен и размерами, а также спецификацией. Правда работает такой вывод только при регистрации на сайте производителя мебели.

Плюсы программы:

  • Удобная в управлении
  • Обширная база модулей с фурнитурой и наполнением
  • Подробное редактирование элементов
  • Мощный вывод результатов в PDF
  • Сохранение в отдельный файл
  • Экспорт в формат .obj

Минусы:

  • Вывод в PDF доступен только после регистрации
  • Программа встроена в сайт магазина
  • Нет фотовизуализации
  • Мелкие огрехи при проставлении размеров
  • Нет шаблонов конфигурации помещения
  • Плохие текстуры материалов

Отличия визуализации

САПР для разработки корпусной мебели имеют три базовых режима отображения. Первый — каркасный вид — присущ всем программам, в этом режиме отображаются только рёбра и вершины деталей. Моделировать компоненты мебели, видя только их каркас, получается довольно быстро, но при большом количестве деталей нагромождение линий вызывает путаницу.

Тогда в дело вступает режим полупрозрачного отображения, который показывает полностью или частично линии, которые не видны с текущего ракурса. Режим хорош при компоновании небольших составных объектов в ещё более крупные и относительном позиционировании.

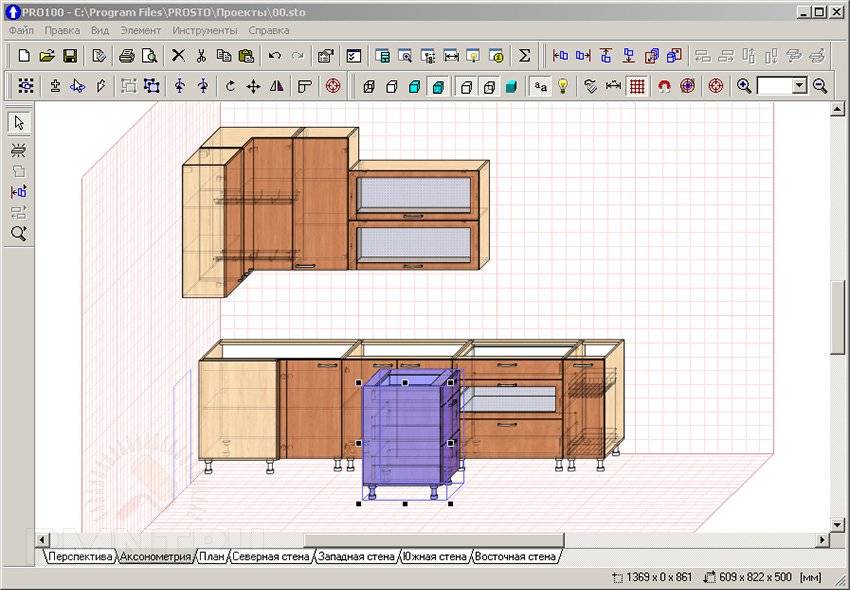

Режим полупрозрачности в PRO100

Третий режим, присущий почти всем САПР — наложение цветов и упрощённых текстур для наглядной оценки успешности компонования, соотношений цветовой гаммы, размеров и форм. Но и здесь имеются нюансы: в программах с простейшей визуализацией, например, PRO100, нет возможности наложения текстур и цвета на отдельные грани деталей. Поэтому отображение контрастных кромок не представляется возможным, только если создавать кромку отдельным объектом со своей текстурой.

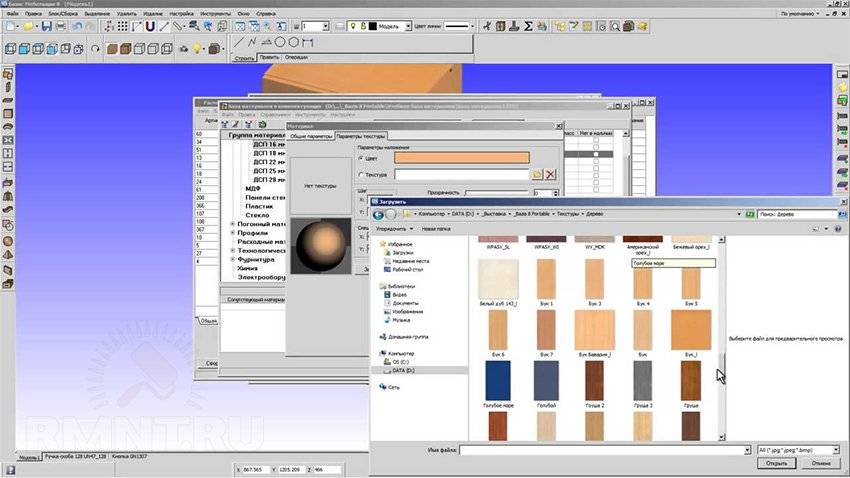

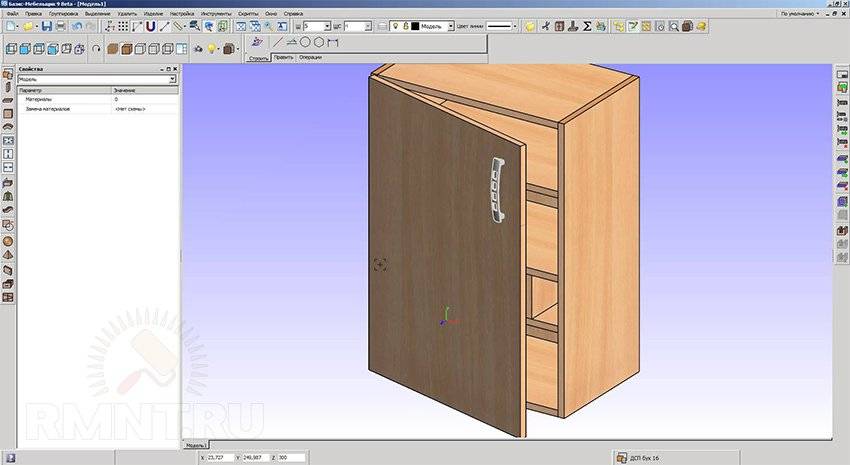

Наложение текстуры в программе «БАЗИС-Мебельщик»

Создатели KitchenDraw пошли дальше и добавили возможность рендеринга. По большому счёту, такого качества отображения не предоставит ни одна САПР для корпусной мебели, разве что неспециализированные CAD-программы. Но оправдывает ли себя такая возможность при почасовой стоимости программы $2–3 или подписке на год более чем за $500? Впрочем, KitchenDraw даёт 20 бесплатных часов, которых хватает на ознакомление с программой и составление пары пробных проектов.

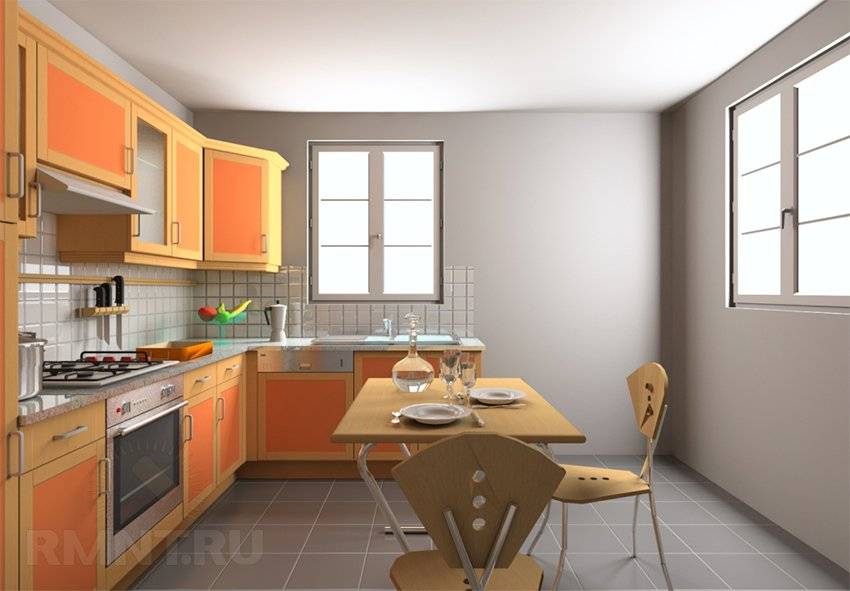

Визуализация в KitchenDraw

Библиотеки

Пожалуй, нет более ценного фактора, чем обширность и содержательность библиотек компонентов к используемой программе. Большинство мебельных салонов обычно работают по очень внушительному каталогу мебельных изделий и гарнитуров, занимаясь лишь подгонкой их размеров под помещение заказчика. Кто мешает поступить так же и вам?

Даже самая простая программа PRO100 пользуется небывалым успехом у мебельщиков во многом благодаря наиболее обширной библиотеке с возможностью свободного импорта сторонних проектов, сделанных другими мастерами. Остаётся лишь внести некоторые технические детали, настроить расположение полок и ящиков, цвет — и готовая деталировка будет у вас в руках за 30–40 минут работы.

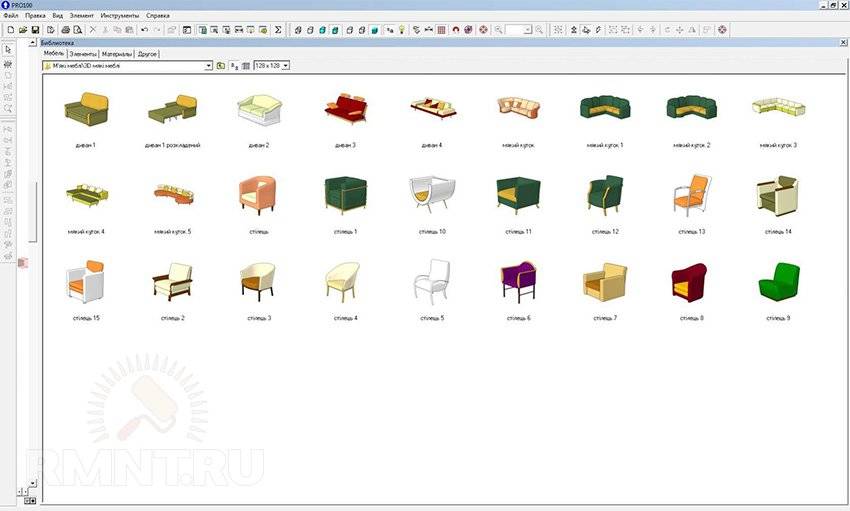

Библиотека PRO100

Библиотеки могут включать как готовые гарнитуры и даже целые концепты интерьеров, так и секции мебели по отдельности. Дополнительно в любую библиотеку входят образцы палитр красок и текстур согласно общепринятой стандартизации, так что вопросов о корректном подборе цвета при заказе распиловки обычно не возникает.

Содержательность библиотеки напрямую зависит от масштабов пользовательского сообщества, наиболее крупные среди них: PRO100, «БАЗИС», Астра и WOODY.

Базис-Мебельщик

Эта программа считается лидером мебельного софта.

«Базис-Мебельщик» — главный модуль для виртуального создания моделей корпусной мебели любого уровня сложности на профессиональном уровне. С его помощью можно составить полный комплекс чертежей, карту раскроя, получить конкретные рекомендации по установке крепежей, вплоть до указаний по облицовке кромкой панели. Кроме него в комплекс вошли ещё шесть модулей, подобранных для различных видов мебельного бизнеса.

Названия говорят сами за себя.

Модули программы

«Базис-Шкаф» — модуль для параметрического проектирования — изменения геометрических соотношений и различных конструктивных схем корпусной мебели. С его помощью можно получить полноценную проекцию шкафа за 5-10 минут (Рис. 4);

Рис. 4

«Базис-ЧПУ» — специализированная программа для раскроя и присадки деталей, смоделированных в основном модуле, на ЧПУ и фрезерно-присадочных центрах по изготовлению мебели (Рис. 5);

Рис. 5

«Базис-Раскрой» — софт для создания карт раскроя по всем необходимым параметрам: площадь и размеры заготовок, количество резов и их точная длина, выход «полезных» обрезков, количество отходов и т.д. (Рис. 6);

Рис. 6

«Базис-Смета» — удобный инструмент не только для расчета материальных затрат на единицу продукции, но и анализа интеллектуальных, трудовых и прочих расходов, возникающих при ведении хозяйственной деятельности. При правильных начальных настройках, последующие расчеты программа производит автоматически, позволяет подстраивать вручную бланки документации, экспортировать документы и расчетные данные в 1С:Предприятие (Рис. 7);

Рис. 7

«Базис-Салон» — программа для работы с заказчиками непосредственно в магазине мебели. Благодаря простому функционалу продавец быстро создаст и представит на суд клиента фотореалистичное изображение будущего изделия, рассчитает стоимость, передаст информацию о новом заказе в производство (либо команду отгрузить готовую продукцию со склада) (Рис. 8);

Рис. 8

«Базис-Склад» — программа учета материальных ценностей, дополняющая бухгалтерские программы, но дающая более развернутую информацию о приходе-расходе, внутреннем движении, остатках и видах материалов и т.д (Рис. 9).

Рис. 9

Плюсы «Базис-Мебельщика»

  • отличный графический редактор, с помощью которого можно получать профессиональные чертежи и схемы для раскроя, изготовления деталей и сборки (Рис. 10);
  • возможность создания собственных библиотек;
  • реализована функция автоматической привязки маркера;
  • есть возможность использования определенных фрагментов часто повторяющихся элементов для создания мебельных комплексов;- карты присадок выводятся автоматически, есть ручное редактирование;
  • удобная расстановка крепежа с возможностью создания аналоговых схем (Рис. 11);
  • модули могут работать как автономно, так и в комплексе. С их помощью можно максимально оптимизировать рабочее время и автоматизировать производство на каждом этапе – от приемки заказа до выдачи готовой продукции.

Рис. 10

Рис. 11

Минусы:

  • самый глобальный недостаток – высокая цена ПО;
  • недостаточно хорошая визуализация – проигрывает по сравнению с функционалом PRO100;
  • сложность при освоении.

К примеру, чтобы изготовить шкаф, начинать работу необходимо с виртуальной визуализации проекта в «Базис-Шкафу», затем экспортировать его в «Базис-Мебельщик», чтобы проработать сложные элементы. После чего – рассчитать стоимость в «Базис-Смете», создать карты раскроя и присадки в «Базис-Раскрое», вывести остаток материала в «Базис-Склад»…

Словом, без предварительной подготовки или курса обучения разобраться довольно сложно.

Задачи проектирования и оценка сложности

Конструирование корпусной мебели — достаточно скрупулёзное занятие, требующее удержания в поле внимания как глобальной концепции, так и множества мелких деталей. В отличие от прорисовки на бумаге, средства САПР дают контроль над всеми созданными объектами, даже теми, что скрыты от глаз другими деталями.

Основная задача проектирования, заключающаяся в пространственном расположении деталей корпусной мебели и компоновке их более крупных групп, решается практически любой мебельной программой. Функция трёхмерной визуализации позволяет свободно оперировать объектами, перемещать их в пространстве и обозревать с любого выгодного ракурса.

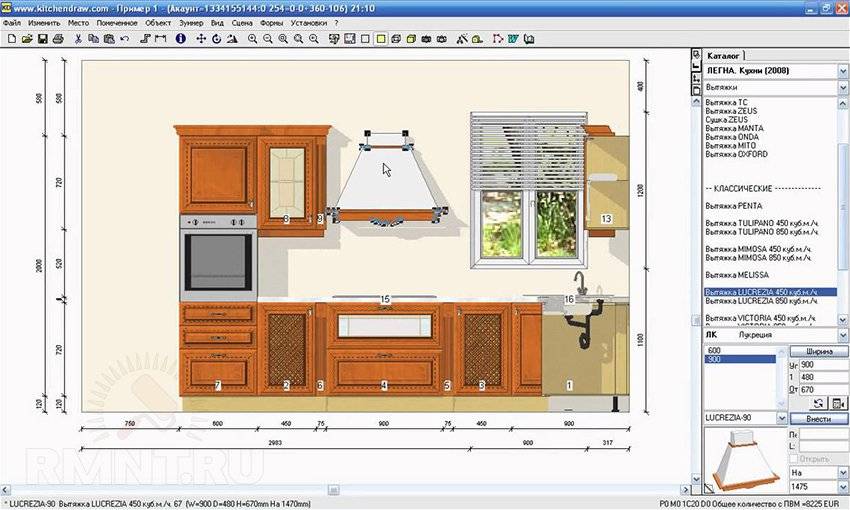

KitchenDraw

Но специфика работы именно с мебельными компонентами реализована не в любом программном обеспечении. Программа PRO100, например, несмотря на свои простоту, быстродействие и неплохою систему визуализации, совершенно не видит функциональной разницы между деталью корпуса или дверной ручкой. В контексте PRO100 или bCAD любой объект имеет форму, расположение, цвет или текстуру, но его назначение скромно умалчивается.


bCAD

Это замедляет работу над крупными проектами. Например, в комплексе «БАЗИС» автоматизированы процессы расстановки фурнитуры, программа автоматически может генерировать комплекты петель, ручек или систем выдвижения и размещать их в соответствии с правилами монтажа, попутно генерируя схему разметки для сверления. И это только один модуль программы под названием «Мебельщик», предназначенный для моделирования, а есть ещё полдюжины других частей комплекса — для раскроя листов, организации хранения, производства и продажи мебели.


«БАЗИС-Мебельщик»

Именно возможность работать со специфичными задачами мебельного проектирования, а не просто складывать дощечки в общую конструкцию, отличает специализированный софт от любительского. Программа PRO100 стоит в полной комплектации около $1000, при этом имеет демонстрационную версию, вполне пригодную для создания своих любительских проектов. Комплекс «БАЗИС» — основной конкурент PRO100 на российском рынке: стоит вдвое меньше, возможностей вдвое больше, но хромает система визуализации.

Особенности ручной проработки деталей

Мы уже говорили, что некоторые программы имеют средства автоматизации размещения элементов и работы с отдельными деталями, но это лишь одна сторона вопроса. В каждой программе есть ряд примитивов — объектов, с которых всегда начинается сборка более сложных деталей и групп. В PRO100 и «Астре», например, базовым объектом служит доска, вертикальная или горизонтальная. Имеется возможность редактирования формы в плане, но только один раз, таким образом все детали проекта будут иметь постоянное сечение как минимум по одной оси. На практике это выливается в трудности при моделировании радиусных фасадов, цоколей и столешниц.

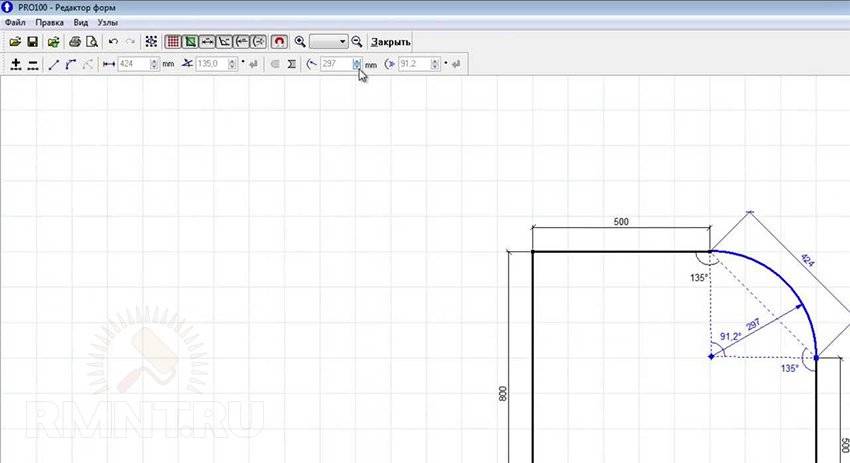

PRO100

В KitchenDraw, bCAD, WOODY и «БАЗИС» объекты также создаются примитивами-досками, но средств работы с ними больше. Например, доски могут быть нескольких типов, таких как дно, задняя стенка, боковая стенка. Руководствуясь глобальными свойствами проекта, программа может определять их более специфичные стороны, как то: размер, положение, привязка к другим деталям, или предусматривать некоторые действия, которые могут быть произведены над объектом такого типа.

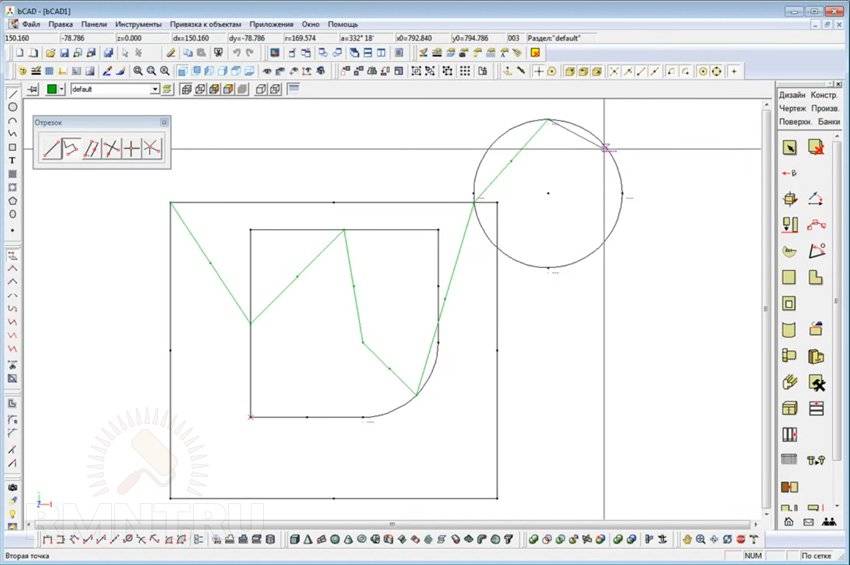

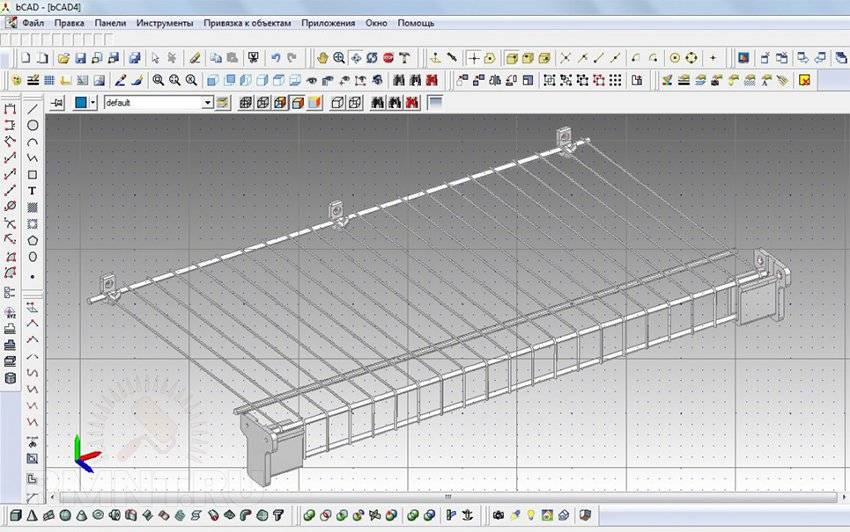

bCAD

Профессиональный софт может комплектоваться шаблонизатором, предлагающим типовые конструкции ящиков, отсеков, дверец, столешниц и прочих распространённых элементов мебели. Другим отличием профессионального софта служит возможность проработки крепёжных деталей. В программе «Астра», аналоге комплекса «БАЗИС» как по функционалу, так и по стоимости, есть возможность размечать на деталях места сверления и фрезерования под установку навесов. Но «БАЗИС-Мебельщик» создаёт комплексные карты присадки и кромления, составленные, как и вся экспортируемая документация «БАЗИС», в соответствии с ЕСКД или ISO.

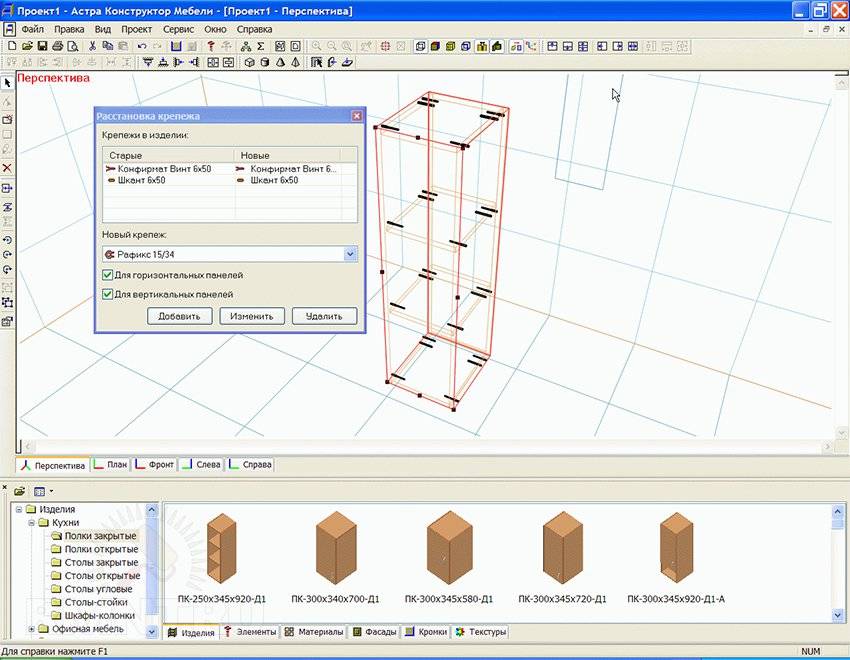

«Астра Конструктор Мебели»

Программы для раскроя

Наличие модуля оптимизации раскроя листов в программе может оказаться очень полезным. Конечно, при заказе распила листов достаточно одного только списка деталей. Но, продумав схему распила, вы сможете оценить итоговую стоимость мебели или наглядно отобразить на распечатке карты кромления, сверловки и фрезовки.

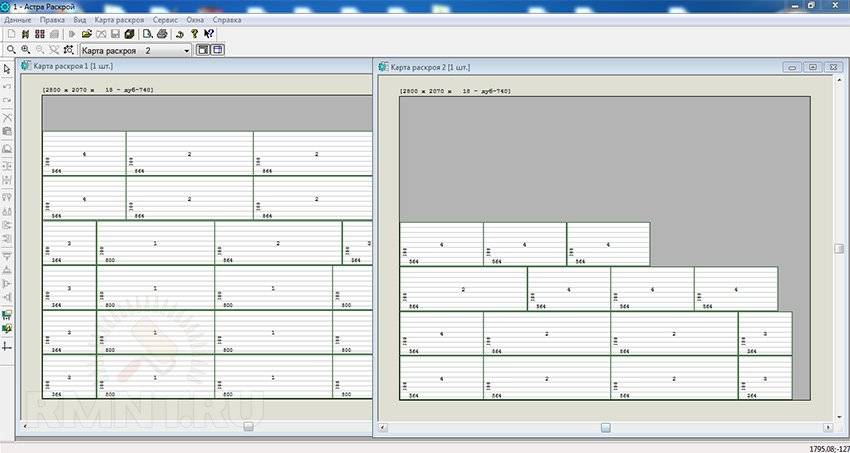

«Астра Раскрой»

Конечно, свободный импорт проектов предоставляет повышенную скорость и удобство работы, поэтому покупка дополнительных модулей для систем «БАЗИС» или «Астра» выгодна, в основном, для производителей мебели. В индивидуальном порядке можно использовать и бесплатные сторонние программы, такие как Cutting.

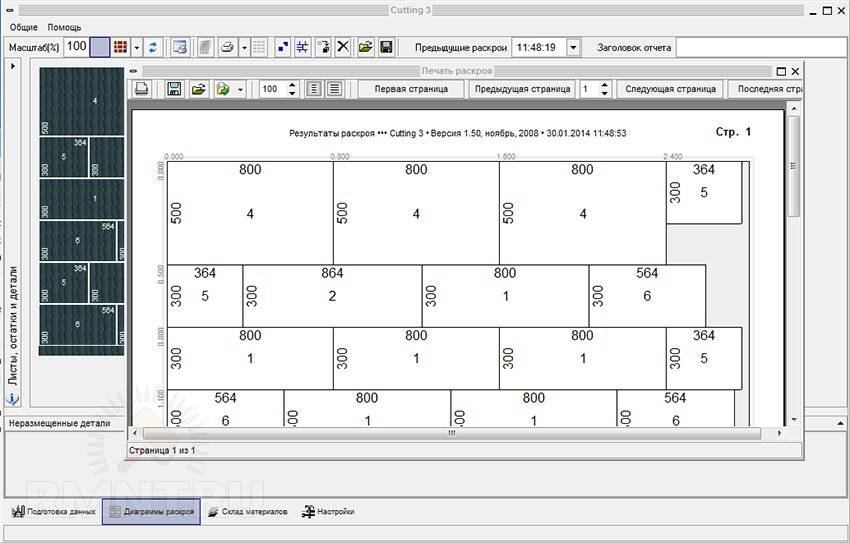

Cutting 3

Конечно, уйдёт определённое время, чтобы ввести параметры деталировки вручную, но для разового использования этого вполне достаточно.

рмнт.ру

Кому может пригодиться такая программа

Программы, благодаря которым осуществляется создание проектов корпусной мебели, могут стать интересны следующим потребителям интернет — ресурсами:

  1. Людям, которые планируют кардинально изменить дизайн и планировку в квартире или же просто влить новые нотки в общую картинку. При этом желают без помощи специалистов, а собственными силами создать проект мебели.
  2. Софты, дающие возможность сделать детальные визуализации мебели, обязательно заинтересуют профессиональных мастеров по созданию предметов интерьера.

  3. Программы, позволяющие сделать самые разные шаблоны, станут интересны тем, кто дома создает шедевры мебельного искусства. Благодаря детализации проектов, даже начинающий специалист сможет поднять уровень своего профессионализма, используя готовые идеи, созданные в программах.

В целом программы для проектирования предметов мебели могут быть использованы даже ребенком, который просто желает попробовать себя в роли дизайнера. Как правило, ресурсы имеют доступный и понятный интерфейс, для овладения которым не потребуется особых знаний и навыков.

Конструкторы для ПК

Большинство десктопных программ для моделирования мебели платные. Но многие разработчики предоставляют доступ к пробным версиям программного обеспечения с ограниченным тестовым периодом. У пробных версий программ зачастую урезан функционал, но даже их хватает для расчета величины шкафов.

Конструкторы мебели бывают двухмерными и трехмерными. 2D программы создают чертежи и проводят расчеты. По ним в цехах изготавливают детали для гарнитуров. Трехмерные программы позволяют создавать объемные модели. Пользователь сможет прикинуть, как будет выглядеть шкаф или гарнитур в гостиной или на кухне.

Конструкторы мебели относятся к профильным программам. Их можно использовать только для моделирования кухонных гарнитуров, шкафов. Но также существуют и более сложные программы вроде 3ds Max, LightWave 3D и т. д. Подобное программное обеспечение можно использовать для создания любых трехмерных объектов, включая мебель.

Базис-Мебельщик

Особенности программы:

  • автоматически формирует чертежи на базе трехмерных моделей;
  • проектируемая мебель полностью соответствует всем действующим ГОСТам, ЕСКД;
  • можно импортировать модели из 3ds Max;
  • автоматически создается схема сборки готового изделия.

К3-Мебель

Программа предназначена для проектирования корпусной мебели. Популярна среди мастерских, изготавливающих кухни на заказ.

bCAD Мебель

Особенности программы:

  • поддерживает разработку отдельных элементов мебели;
  • можно импортировать чертежи из 3ds Max и другого программного обеспечения для моделирования объектов;
  • библиотеки содержат много материалов, креплений.

T-FLEX Мебель

Данный программный комплекс предназначен для разработки различных видов корпусной мебели. Представлен в 4 редакциях: салон, конструктор, эксперт, сервер. Модули можно загрузить на компьютер по отдельности или оплатить сразу все. Программа достаточно требовательна к производительности компьютера.

Особенности программы:

  • подходит для разработки мебели любой сложности;
  • библиотека с объектами загружается отдельно;
  • читает файлы, созданные в других программах 3D-моделирования.

PRO100

Преимущества программного обеспечения:

  • понятный интерфейс;
  • можно работать в двухмерном или 3D режиме;
  • не требовательно к производительности компьютера;
  • есть функция формирования сборочных чертежей;
  • в предустановленной базе предусмотрено много элементов интерьера, материалов и т. д.

Sawyer

Программа для создания карт раскроя материала. Также применяется для проектирования корпусной мебели. В настоящее время проект закрыт, разработка и поддержка программы прекращена. Приложение рассчитывает процент остатков после раскроя и больше подходит для компаний, производящих мебель.

WOODY

Особенности программного обеспечения:

  • понятный интерфейс;
  • можно работать со сложными деталями;
  • стыковка элементов в автоматическом режиме с учетом технологических зазоров;
  • импорт текстур с ПК;
  • можно создавать сборочные чертежи;
  • поддержка 3DS, OBN и других форматов.

Астра Конструктор Мебели

Достоинства программного обеспечения:

  • большая библиотека готовых изделий и материалов;
  • бесплатный конструктор и раскрой для всех пользователей;
  • можно рассчитать примерную стоимость готового изделия;
  • качественная 3D-визуализация проектируемых изделий.

KitchenDraw

Программа, предназначенная специально для проектирования кухонь. Есть бесплатная пробная версия. Пользователь работает с двухмерными чертежами, но при необходимости может перейти в режим трехмерной визуализации. Данный конструктор ориентирован, в первую очередь, на опытных дизайнеров.

Достоинства программы:

  • большой каталог готовых элементов;
  • много материалов для работы;
  • есть понятное обучение для новичков.

Solidworks

Данная программа предназначена для инженерного проектирования и трехмерного моделирования. Применяется чаще всего в условиях промышленного производства. Новичкам разобраться в этой программе будет достаточно сложно. Программа платная, но в случае необходимости можно загрузить пробную версию.

Поддерживаемые программой функции:

  • трехмерное моделирование;
  • анимация готовой мебели;
  • расчет прочности изделия;
  • создание плоских и трехмерных эскизов мебели.

SketchUP

SketchUp – одна из самых простых и понятных систем для 3D-моделирования. Представлена она в двух версиях – платной и бесплатной. Конечно, платный вариант представляет гораздо больше возможностей, но и в бесплатной версии можно создать очень и очень много интересных проектов. СкетчАп позволяет создавать модели с помощью простых инструментов: линии, углы, дуги, геометрические фигуры. С их помощью вы вручную можете нарисовать любую деталь интерьера. Но если вы рисовать не хотите, то также можете скачать и загрузить готовые модели с официального сайта или просторов интернета.

Помимо простых инструментов, эта программа имеет также ряд своих особенностей. Например, инструмент «Тяни-Толкай» («Push/Pull») позволяет вам возводить стены просто перетягивая линии. В СкетчАп вы можете перейти в режим осмотра и изучить свою модель, как бы играя за человека. Это позволяет осмотреть объект со всех ракурсов и сравнить размеры. И еще одна интересная функция – импорт рельефа с карт и экспорт моделей на карту. Эту возможность вам предоставляет Google Earth.

Видео-урок по работе в SketchUp

Скачать Google SketchUp
