Беседки из поликарбоната - модели и возведение своими руками

Внутреннее обустройство

По окончании вышеизложенных работ процесс стройки отнюдь заканчивается. Ведь помимо внешней составляющей, есть и внутренняя – это оборудование нашей постройки из поликарбоната.

В первую очередь нам понадобятся скамейки. Их ширина будет составлять 50-60 сантиметров. Длина зависит от количества сидячих мест. Обычно их делают минимум пять.

В качестве строительного материала для них применяют древесину. Перед сборкой конструкции ее обрабатывают антисептиком для увеличения срока службы изделия.

Также из дерева собирают столик, который будет установлен ровно по центру беседки. Он гармонично дополнит имеющуюся обстановку.

Скамейка

Последовательность изготовления беседки под поликарбонатом

Чтобы построить беседку из данного материала понадобятся следующие материалы:

заготовки для каркаса (деревянные рейки или металлические трубы/профиля);
листы поликарбоната;
бетонный раствор для заливки фундамента;
шуруповерт;
электрическая дрель;
пила по дереву или сварка.

Место для строительства беседки выбирается тщательно. Площадка под застройку должна быть ровной, с сухой почвой и низким уровнем залегания грунтовых вод

Также обратите внимание на то, чтобы конструкция находилась недалеко от дома, в месте без сквозняков, желательно в полутени деревьев

Предварительно делают разметку на местности для определения размеров планируемой беседки. Для этого по периметру будущей постройки в землю вбивают колышки.

Конструкции из поликарбоната удачней всего смотрятся в стилистике хай-тек, но можно использовать и другие стилевые направления.

Чертеж беседки из поликарбоната с указанными размерами

Затем приступают к заливке фундамента. Если беседка будет большого размера, ее устанавливают на ленточный фундамент или монолитную плиту, если планируется маленькая постройка – достаточно будет свайного или столбчатого основания.

Опорные стойки устанавливают на песочно-щебеночную подушку и заливают бетоном

По прошествии нескольких суток, когда застынет бетон, можно приступать к выполнению нижней и верхней обвязки конструкции. Для этого могут использоваться либо деревянные бруски, либо металлические профиля. Детали каркаса крепят между собой при помощи болтов, или сварки.

Сборка каркаса сооружения

На следующем этапе проводится установка крыши из поликарбоната. Она может иметь различную форму:

пирамидальную;
купольную;
арочную;
одно- или многоскатную;
сложную многоярусную.

После монтажа каркаса, листы поликарбоната при помощи ножовки, или ручной пилы режутся на необходимые размеры (с небольшими припусками в 10-15 мм под швы). Для соединения с каркасом в пластиковых деталях просверливаются отверстия. Далее производится монтаж листов на специальные крепления или саморезы с резиновой шайбой. Для маскировки стыковочных швов в комплекте с материалом поставляются прокладки и угловые соединения.

Варианты навеса для беседки из поликарбоната, фото

Если обшить боковые стены сооружения – получится конструкция закрытого типа. В такой беседке можно проводить время даже прохладными вечерами. К тому же ее можно отапливать.

Примеры оборудованных закрытых беседок из поликарбоната, фото

Беседки своими руками: чертежи и размеры, схемы, эскизы и проекты конструкций

Как построить беседку своими руками? Проекты, фото, чертежи разных по форме и дизайну сооружений имеются в несметном количестве в интернете. Но можно разработать самостоятельно свой индивидуальный вариант. Для тех, кто не уверен, что сможет грамотно подготовить все схемы или кто выбрал слишком сложную конструкцию, рекомендуется воспользоваться готовыми чертежами.

Составление проекта беседки включает в себя несколько этапов: создание эскиза будущей постройки и составление рабочих чертежей. Схемы и эскизы дадут возможность уже на этой стадии спланировать расположение беседки относительно участка, наметить расстановку мебели и оборудования, зафиксировать места подвода коммуникаций и определиться с расходом строительного материала.

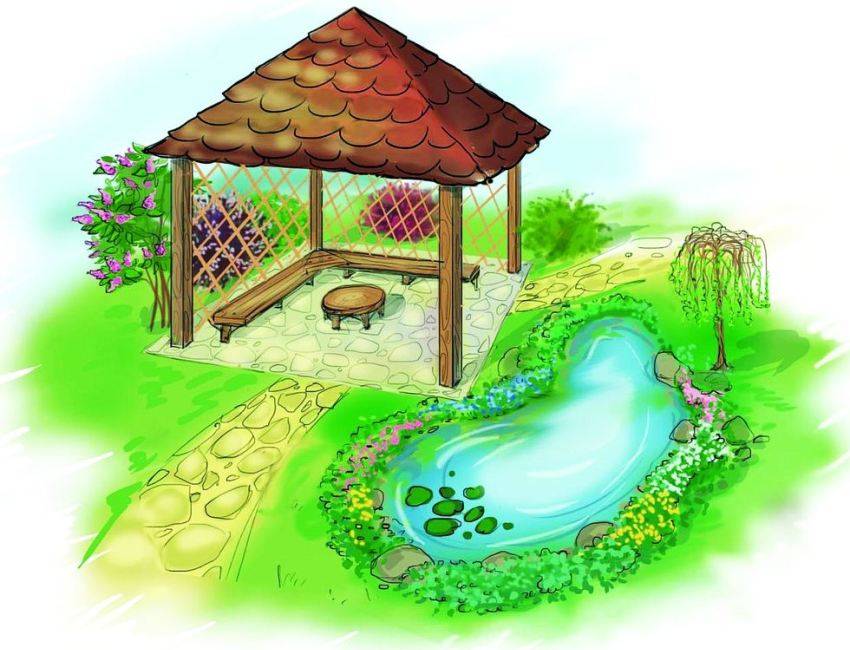

Эскиз открытой беседки возле водоема

Составить рабочий проект максимально корректно позволят некоторые рекомендации:

выбирают тип сооружения: открытый или закрытый;
тщательно продумывают дизайн беседки, который должен соответствовать по стилю имеющимся строениям и определяются с материалами конструкции;
выбирают место будущей постройки на территории участка;
габариты беседки на чертеже должны соответствовать размерам отведенного места. В чертеже указывают высоту, длину, ширину сооружения, места расположения опорных стек, входа, а также форму и высоту ограждения;
включают в проект чертежи с проекциями: фасадное изображение, разрезы, планировку и схемы технических узлов конструкции. Отображают все размеры и формы беседки;

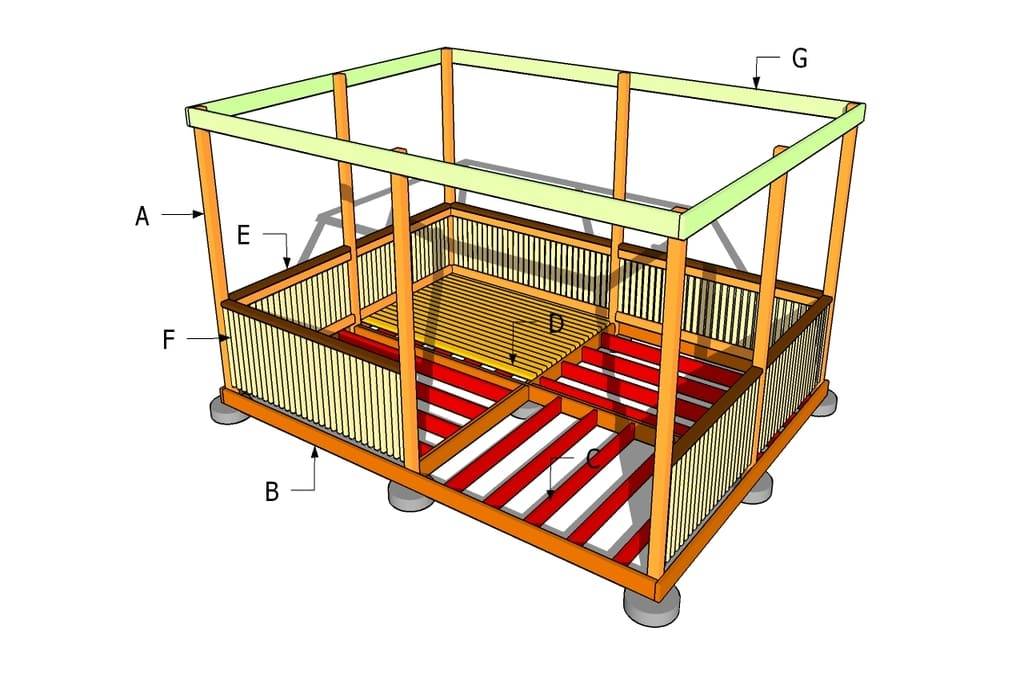

3D-проект прямоугольной деревянной беседки

если предполагается закрытая постройка, прописывают схему вентиляции;
отдельно разрабатывают рабочий план фундамента с указанием его типа (ленточное, столбчатое или плитное основание);
описывают схемы конструктивных узлов: указывают размеры и места установки дверей, окон, лестницы;
отдельно выполняют схему крыши с обозначением ее размеров, конфигурации, углов наклона, высоты, материала покрытия;
указывают технологию возведения стен, крыши, мангала (если предполагается). Для беседок с каминами, печами, мангалами прилагают план порядовой укладки кирпичей с указанием всех размеров оборудования;
выполняют схемы электропроводки и водоснабжения;

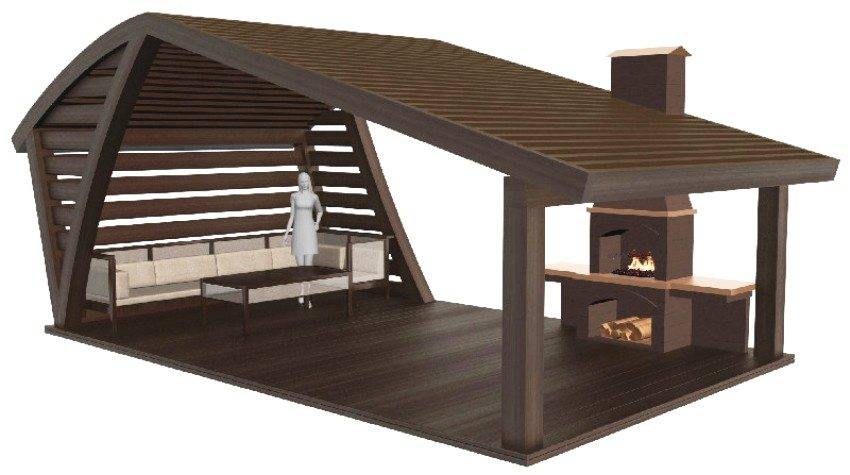

Проект оригинальной беседки с печью-мангалом

разрабатывают план размещения светильников, мебели и оборудования;
составляют спецификацию на строительные материалы, включая крепежные элементы, обрабатывающие пропитки и метизы.

Чем тщательнее будет выполнен проект, тем точнее будут расчеты необходимого количества материалов, легче будет производить строительство и выше вероятность, что конструкция будет надежной и крепкой. Используйте в подготовке базового проекта фото, чертежи беседок для дачи своими руками, которыми с удовольствием делятся умельцы.

Уход

Для того чтобы построенная своими руками беседка из поликарбоната служила вам долгие годы, необходимо соблюдать минимальные условия по уходу. Основным правилом является запрет на использование абразивных веществ. Нежелательно мыть поликарбонат средствами содержащими хлор, щелочь, различные соли. Эти вещества способны повредить внешний слой, созданный для защиты от ультрафиолета. Для устранения загрязнений крышу и стенки беседки достаточно периодически поливать водой из шланга или мыть обычной мыльной водой. В большинстве случаев этого хватает чтобы вывести любые загрязнения.

Такая беседка, построенная собственными руками на загородном участке, станет отличным дополнением к любому ландшафтному дизайну. Поликарбонатные беседки можно использовать как функциональные строения (крыша бассейна, навес и пр.), или как элементы декора, подчеркивающие индивидуальность и неповторимость вашего участка.

Создать оригинальную беседку из поликарбоната совсем не сложно

Огромный выбор цветов и оттенков поликарбоната позволит вам создать именно такой вариант, который вам больше всего по душе, а сложность конструкции ограничивается только полетом вашей фантазии. Высокая декоративность поликарбоната позволяет ему отлично сочетаться с различными материалами, позволяя экспериментировать как с резным деревом, так и обустраивать конструкции с использованием металла в стиле хай-тек.

Этапы работ

Определившись с материалом основания и местом для конструкции, можно приступать к поэтапному ее строительству.

Фундамент

Фундамент представлен тремя видами.

Ленточный. Чтобы создать такое основание, необходимо выкопать траншею, построить опалубку со слоем арматуры и залить бетонированным раствором. Это самый распространённый и прочный вид фундамента, который подходит для тяжелых по весу построек.
Столбчатый. Такой фундамент способен выдержать легкие конструкции. Строится он путем вкапывания столбов, которые соединяются между собой балками.
Монолитный. Этот вариант представляет собой сплошную плиту. Его основание состоит из металлического каркаса, залитого бетоном.

Монтаж простой, легкой беседки возможен без фундамента. Такой вариант устанавливают непосредственно на грунт. А вот для более сложных, основательных беседок нужен фундамент, особенно в случае, когда грунт непрочен.

Сооружается он в следующей последовательности:

разметка переносится на участок с проектного чертежа;
в намеченных местах копают углубления до 700 миллиметров;
на дно ям засыпается пятидесятимиллиметровый слой щебня и песка;
подготавливается бетон;
опоры, обработанные антикоррозийным покрытием, устанавливаются в подготовленные ямки;
чтобы обеспечить гидроизоляцию основанию, можно дополнительно часть столбов, находящихся в земле, обмотать рубероидом;
установка всех стоек должна осуществляться по выверенному уровню;
после того, как опоры залиты бетоном, необходимо обеспечить им временный упор, чтобы они не сместились, пока раствор не схватится;

Фундамент залит и высох, можно начать сооружать каркас.

Каркас

Изготовление и сборка каркаса – это очень ответственный этап постройки беседки. Малейший недочет каркаса может создать проблему дальнейшей сборки, листы материала будут закреплены неправильно, что может повлечь быстрое разрушение постройки.

Основание может быть из металла, камня или дерева.

В зависимости от материала изготовления основания разнится способ его сборки:

для создания каркасной части из дерева понадобятся саморезы, гвозди;
каркасное основание из металла соединяется с помощью гаек, болтов и сварки;
для каменных конструкций потребуется цементный раствор.

Важным этапом строительства является сборка каркаса пола:

необходимо установить лаги из бруса четко по горизонтальному уровню;
далее следует установка дополнительных опор для кровли;
производится настил из обрезной доски, обработанной антикоррозийным средством;
крепятся доски напольного покрытия саморезами.

Когда пол и каркас стен готовы, можно начинать монтаж поликарбонатной крыши.

Крыша

К этапу установки крыши можно переходить только в случаи прочной фиксации каркаса. Работать с поликарбонатом довольно несложно. Материал можно легко отрезать с помощью ножовки, пилы или лобзика, если в наличии имеется циркулярная пила, то для ускорения процесса можно воспользоваться ею, поставив диск для распила алюминия.

Односкатные модели – это самый простой и легкий вариант крыши на беседку. При выборе сложной и затейливой конструкции необходимо подготавливать более сложный каркас и доваривать на верхнюю раму добавочные стойки из металла.

Кроме того, усложненная конструкция требует дополнительной жесткости, которую можно придать с помощью промежуточных балок. Поэтому выбирать конструкцию следует исходя из собственных возможностей и умений.

Кровлю изготавливают из сотового поликарбоната толщиной 6 или 8 миллиметров. В зависимости от уровня сырости помещения, где сберегался материал, в его ячеях может собраться конденсат, от которого нужно избавиться путем продувания. Для обработки торцов после раскройки используется герметик, профиль или лента из алюминия.

При установке крыши наступать на листы покрытия запрещено, так как это может привести к его растрескиванию. Для удобства проведения монтажа используется лестница. В листах заблаговременно необходимо просверлить отверстия, если они монтируются на каркас из металла. Крепятся листы с использованием профильной трубы, шайб из резины, винтов и силиконовых герметиков, чтобы защитить лист от разрушения, а внутреннюю часть – беседки от протекания.

Только после того как крыша готова, можно начинать установку материала на стены беседки и окна своими руками

Беседка из поликарбоната своими руками: последовательность операций

Различают два типа поликарбоната, использующегося для создания беседок:

сотовый – это панель, состоящая из нескольких слоев прозрачного и матового пластика, прочно скрепленных вертикальными ребрами жесткости. Получившийся в результате углеродистый гибкий материал напоминает соты, откуда, собственно, и появилось название. Воздух, находящийся в пустотах между разными слоями, выступает в роли прекрасного теплоизолятора, по этим свойствам поликарбонат толщиной в 10 мм может легко конкурировать со стеклопакетами

Беседка с крышей из сотового поликарбоната

Сотовый поликарбонат не только обладает теплоизоляционными свойствами, но еще и выглядит интересно

Беседка из сотового поликарбоната у бассейна

монолитный – производится в виде сплошных листов толщиной от 2 до 12 мм (наиболее популярные), хотя можно встретить образцы и толщиной до 20 мм. Особое свойство монолитного поликарбоната – метод горячего формирования позволяет получить листы в форме различной кривизны. Поскольку монолитный поликарбонат отличается большей прочностью и лучшими противоударными свойствами, чем сотовый, его часто используют для создания светопрозрачных перекрытий, при этом запас прочности материала позволяет не устанавливать металлический каркас для перекрытия. Кроме того, монолитный поликарбонат не тускнеет при любых климатических и атмосферных условиях.

Стильная и красивая крыша беседки из монолитного поликарбоната

Беседка в гавайском стиле с монолитным поликарбонатом на крыше

Беседка необычной формы, полностью выполненная из поликарбоната

Строим беседку

Закладываем основание

Поскольку даже самая простая альтанка должна быть надежно закреплена на грунте, именно основание следует сделать первой точкой приложения наших сил:

Закладка фундамента под шестиугольную конструкцию

На выбранном участке размечаем план нашей будущей постройки. Поскольку габариты ее обычно невелики, можно обойтись без специальных геодезических приборов.

В отмеченных местах выкапываем ямы глубиной не менее полуметра. На дно засыпаем гравий слоем до 15 см. Засыпанный материал обязательно трамбуем.
В ямы устанавливаем опоры. Их можно изготовить из толстых бревен, пропитанных водоотталкивающим составом, а можно просто сложить из бетонных блоков на цементном растворе.
При кладке опор из блоков в центре каждой устанавливаем арматурный прут толщиной 10-12 мм и длиной около 150 мм.

Использование закладной арматуры

Опоры тщательно выравниваем и бетонируем.
После высыхания бетона покрываем верхние части опор гидроизоляционным материалом (рубероидом или аналогичным). Сверху укладываем брусья нижней обвязки, соединенные «в полдерева». Здесь нам как раз пригодятся вмурованные в фундамент стальные штыри — они будут играть роль соединительных элементов.

Вариант соединения деталей нижней обвязки

Затем делаем пол:

Для деревянного настила к нижней обвязке крепим лаги. Чтобы они не прогибались, через каждые 60-70 см укладываем под лагу бетонный блок с размещенным сверху деревянным клином. Альтернативой бетонному блоку может служить черепной брусок из пропитанного гудроном или отработанным маслом дерева.
На лаги монтируем половую доску или временный настил из необрезных досок.
При укладке тротуарной плитки или кафеля грунт внутри периметра обязательно выравниваем, осыпаем песком и укладываем цементную стяжку. Затем выполняем облицовку полученной поверхности.

Возводим каркас

Следующий этап постройки беседки на дачном участке своими руками — возведение каркаса:

На углах обвязки устанавливаем вертикальные стойки. Для крепления удобно использовать выступающие части металлических штырей, но можно применять и стальные угловые кронштейны.
Выровняв опоры по вертикали, фиксируем их раскосами. Раскосы могут быть как постоянными, так и временными — все зависит от особенностей устройства каркаса.

Фото паза в верхней части опоры

Верхние части опор соединяем обвязкой по периметру. Усилить конструкцию можно, крестообразно связав противолежащие углы с помощью досок.

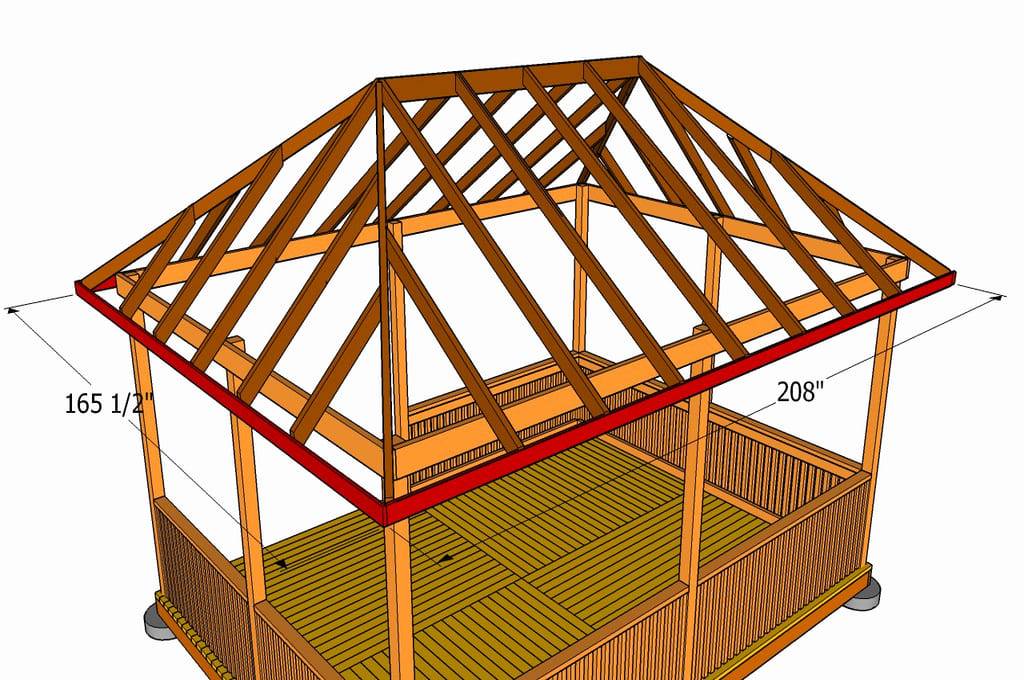

На обвязку устанавливаем стропила с шагом около 70 см. Верхние концы стропил крепим к коньковому брусу.
Узел крепления стропила на обвязке может быть оформлен по-разному. Чаще всего в обеих деталях делается вырубка, пазы соединяются и стык дополнительно укрепляется гвоздем и металлическими накладками с двух сторон.

Верхняя обвязка со стропилами

Свес стропил (т.е. выступ за переделы обвязки) должен составлять около 40 см. Сделаем больше – будет мешать обзору, сделаем меньше — ухудшится защита от дождя.

Выполняем отделку

Когда каркас готов, строительство дачной беседки своими руками можно считать практически законченным.

Нам остается лишь выполнить отделку беседки:

Между опорами устанавливаем перила и вертикальные стойки. К перилам, стойкам и нижней обвязке крепим заполнение.

Установка перил

Обшивку из вагонки фиксируем с помощью специальных гвоздиков с небольшой шляпкой или клипс-кляймеров.
Решетчатые щиты монтируем на саморезы, закручивая их «в потай» с изнаночной стороны.

Что касается кровли, то здесь инструкция будет отличаться в зависимости от выбранного материала:

Под штучный материал вроде битумной черепицы или деревянных пластин (так называемый гонт) нужна сплошная обрешетка. Ее лучше всего делать из влагостойкой фанеры толщиной от 8 мм.
Для поликарбоната, металлочерепицы, ондулина ит.п. нужна разреженная обрешетка из деревянных планок.
Кровельные материалы фиксируем на обрешетке и стропилах согласно рекомендациям производителя. Дополнительную защиту укладываем на конек кровли, а также на ее ребра.

На завершающем этапе выполняем такие работы:

Если необходимо, заменяем черновой дощатый настил на чистовой пол.
Цоколь обшиваем вагонкой, предварительно пропитанной влагозащитной мастикой. Для конструкций с высоким цоколем монтируем лесенку из двух-трех ступеней.
Ошкуриваем все деревянные детали, особенно те, с которыми мы будем контактировать при эксплуатации беседки.

Деревянные детали нужно защитить с помощью специальных составов

Металлические части окрашиваем краской для наружных работ, а дерево пропитываем антисептиком.
Снаружи окрашиваем беседку или же вскрываем ее защитным водоотталкивающим лаком.

Садовая беседка своими руками

Остекление беседки при помощи поликарбоната

Огромная часть работы осталась позади. Теперь предстоит заняться остеклением конструкции. Вы сможете воплотить в жизнь любые решения. Материал прекрасно режется, что создает возможность создавать великолепные орнаменты.

Гибкий поликарбонат может принимать любые формы

Для вырезания деталей может применяться лобзик электрического типа, а также ножик. Вам нужно нарисовать будущие детали на листе поликарбоната, а затем просто приступить к вырезанию желаемых отверстий.

Нарезка поликарбоната при помощи электролобзика

Отличительной особенностью данного материала является тот факт, что вы сможете создать необходимые изгибы, не прибегая к дополнительным приспособлениям. Остекление выполняется самостоятельно, занимает достаточно мало времени.

Примеры проектов

По сути, все беседки делаются по похожей технологии. Вначале сооружается каркас, а потом его обшивают листами поликарбоната. Так как этот материал очень легкий, вы сможете переносить конструкцию в нужное место без особых проблем.

Если покупать готовые конструкции, то вместе с установкой они обойдутся вам не менее 24 тысяч рублей. Дешевле будет собрать конструкцию самостоятельно: если использовать подручные материалы, то затраты будут менее 5к рублей.

Примеры цен на готовые конструкции

Сварная беседка

Конструкция в сборе

Сварные варианты конструкций имеют цельный каркас, в котором сделаны сразу все элементы, включая лавочки и стол для беседки. Остается только установить его на надежное основание и обшить подходящим материалом.

Если у вас есть сварочный аппарат, вы можете сделать металлокаркас, используя приведенные ниже чертежи беседок из поликарбоната своими руками, либо заказать по ним конструкцию в мастерской.

Чертеж простой беседки

На чертеже показан популярный бюджетный вариант беседки вместимостью до 8 человек. Цена её изготовления не превышает 5 тысяч рублей при самостоятельной сборке. Главной статьей расходов станут стальные профильные трубы 25*25*2 мм, которых потребуется почти 50 метров.
Крыша сделана в виде арки, поэтому трубы для нее вам, скорее всего, потребуется заказывать на металлобазе. Она сделана из трубы с закруглением 3 метра. Размеры конструкции в основании: 160*197 см, высота до верхней точки 210 см. Стенки установлены под углом 75 градусов.
Внутри к стенкам приварен каркас лавочек, по центру установлен столик.
Сборка труб делается сплошной сваркой по ГОСТ 5264 с помощью электродов Э42.
Пол, столик и лавочки обшиваются струганной шлифованной доской 25*125 мм.
Деревянные элементы покрываются антисептиком, и окрашиваются эмалью ПФ-133 по грунту ГФ-021.
Листы обшивки крепятся на крышу беседки саморезами через резиновые прокладки, солнцезащитной стороной кверху. Нельзя жестко прижимать их к каркасу. Дополнительно вы можете обшить также и стенки от ветра.
Ниже представлен упрощенный вариант беседки. По сути, он состоит из двух лавочек, которые и являются несущими элементами для крепления крыши. К лавочкам приваривается дуга и крепится 1 лист поликарбоната.

Лавочки с навесом

Простая прямоугольная беседка

Следующий вариант имеет простую форму, и хорошо подойдет для небольшого дачного участка. Он был сделан из имеющихся подручных материалов, но в тоже время результат получился достаточно красивым.

Крыша сможет выдерживать большие снеговые нагрузки зимой, и она является продолжением гаража, в итоге не потребовалось строить 4 стенки.

Внешний вид готовой конструкции

Из материалов использовались старые трубы, цемент, металл, поликарбонат и минимум древесины. Опорные столбики сделаны из канализационных труб 90 мм, а верхняя обвязка из профильной трубы 20*40 мм.

Стропила сделаны из профильной трубы 50*50 мм.

Пол заливается бетоном на утрамбованную подложку из песка и щебня. Состав смеси: 1 часть цемента, 3 песка, 4 щебня.
Затем пол нужно пожелезнить, высыпая сухой цемент на поверхность, и затирая его мастерком.
На стропила укладывается перпендикулярная обрешетка из досок 30 мм, и кровля покрывается профлистом. Для неё лучше не использовать поликарбонат, так как внутри будет тогда жарко, он очень хорошо пропускает солнечные лучи.

Вся металлоконструкция покрывается специальной краской по ржавчине.
Поликарбонатом обшиваются стены вверху под крышей, и внизу до уровня перил.
Соты на торцах закрываются скотчем и пластиковой насадкой, чтобы внутрь ничего не попадало.
Листы крепятся на саморезы с прорезиненными шайбами. Отверстия сверлятся большего диаметра, чем ножка самореза.

Главным плюсом такой постройки является то, что вы можете повесить прозрачные шторы из ПВХ или сеточку на открытые участки, и полностью защититесь от комаров на улице.

Проект постройки с округлой крышей

Шестигранная беседка

Следующая постройка имеет красивый внешний вид шестиугольной формы. Размеры: 2,9*2,6 м (диаметр 2,9 м, площадь – 5,1 м). Вход имеет размеры 970*2090 мм, а общая высота составляет 3 метра.

«Скелет» конструкции изготавливается из стального прокатного профиля. Стены остаются открытыми и окрашиваются после сборки, но вы можете также закрыть их при желании.
Каркас устанавливается на готовый железобетонный фундамент или ровное основание из дорожной плитки или асфальтобетона.
Кровля покрывается сотовым поликарбонатом.

Чертеж беседки из поликарбоната вы можете посмотреть на фото:

Чертеж размеров каркаса, вид сверху

Чертеж с размерами
