Как работает система?
Тепло от печки передается регистру или водяной рубашке теплообменника, что приводит к повышению температуры теплоносителя. Поскольку в баке вода имеет меньшую температуру, создается давление, способствующее самотеку жидкости. Таким образом горячая вода попадает в бак, а в холодная по трубопроводу поступает в теплообменник, где нагревается (из нижней точки бака вода должна подаваться в нижнюю точку теплообменника, а из верхней точки теплообменника вода соответственно должна идти в верхнюю точку бака). Минимальный диаметр трубы – 3/4 дюйма. Процесс длится до тех пор, пока в печи не упадет температура.
Как подключается бак для воды
Без установки насоса общая длина труб между теплообменником и выносной емкостью не должна быть больше 3 м. Есть нюанс и в принципе устройства трубопровода. Необходимо создать уклон, чтобы обеспечить естественную циркуляцию теплоносителя: трубы, соединяющие теплообменник с баком, должны иметь уклон не менее 25…30 градусов, а доставляющие воду от теплообменника к емкости – 250 градусов.
Установка теплообменника позволяет не только обойтись без водонагревателя в баке, но и провести тепло во все помещения.
Бак для бани своими руками
Теплообменник нужно грамотно выбирать. Он не должен снижать производительность каменки, отбирая у нее значительное количество тепла. Максимум, что он может забрать – 10% от вырабатываемой тепловой энергии.
Если организовать движение воды самотеком нет возможности, можно дополнить систему циркуляционным насосом. Это повысит ее эффективность. Можно будет увеличить протяженность трубопровода и уменьшить уклон. Но работа этого оборудования возможна лишь от электрической сети напряжением 220 В.
Калькулятор расчета напора циркуляционного насоса
Перейти к расчётам
Нельзя топить печь с пустым баком Так как при устройстве водоснабжения в бане часто не обойтись без циркуляционного насоса, который обеспечивает перемещение жидкости в замкнутом контуре, предлагается 5 лучших моделей.
Как выбрать оптимальную конструкцию
В сущности, мы уже ответили на этот вопрос в предыдущей главе, но ответ отсылал к конкретике той или иной бани.
Давайте еще раз посмотрим на определяющие пункты:
Как рассчитать нужный объем емкости? Исходите из того, что для одного моющегося нужно не менее 10 литров воды.
Как предполагается отапливать смежные помещения? Если нет других вариантов, можно использовать для этой цели выносной резервуар. Само собой разумеется, что в этом случае его не стоит теплоизолировать. Как другой вариант, можно использовать печь для нагрева антифриза в отдельной отопительной системе.
Готовы ли вы к созданию принудительной циркуляции? Если да, то никаких препятствий к выбору любой из описанных конструкций не имеется. В этом случае вы получите не только душ, но и, при желании, отопление через радиаторы. Правда, придется организовывать систему по всем правилам.
К примеру, не забывайте о необходимости установки расширительного бачка, который принимает избыток жидкости в системе.
Заметки опытных банщиков
Те, кто постоянно сталкивается с банной продукцией, знает все её лучшие стороны и проблемы. Об этих мелочах не говорят на сайтах производителей, но они полезны для тех, кто собирается приобрести бочку-купель. Вот некоторые тонкости от профессионалов.
- Самый удобный вариант по высоте — 1,2 м.
- Обеспечьте вертикальное положение резервуара. Снабдите его ступеньками, лавочками, поручнями. Устраните скользкие поверхности (настелите коврики, полотенца).
- Самое надёжное дерево — лиственница. Такую можно устанавливать даже на улице. Далее по биостойкости идут дуб, кедр, сосна.
- Если выбираете с печью, ищите с внутренней, она эффективней. Нержавеющая сталь толщиной не менее 2 мм гарантированно не прогорит, не заржавеет.
- Новая деревянная бочка при первом заполнении может протекать, это нормально. В течение суток древесина разбухнет, течь прекратится. Если этого не случилось — меняйте товар, это брак.
- Деревянная купель должна постоянно быть наполненной водой, которую периодически надо менять. Вода должна быть чистой и свежей. Полипропиленовые модели абсолютно неприхотливы в быту.
- Нельзя размещать деревянный резервуар около источников отопления, это чревато рассыханием дерева.
- Правильный уход за деревянным резервуаром:
- чистка неабразивными моющими средствами;
- не допускать замерзания воды (на улице);
- закрывать от прямых солнечных лучей;
- своевременно подтягивать гайки на обручах, предупреждая протекание (проверка — раз в месяц);
- не забывать менять воду, обязательно сливать во избежание появления зелёной плесени.
9. Практично, удобно, полезно иметь сливное отверстие в канализацию, а также фильтр для очистки воды. Остальные навороты можно добавлять или нет.
Кстати! Изучив материалы, рукастые хозяева могут соорудить купель самостоятельно. Это касается бетонных уличных, металлических, полипропиленовых (внутри сауны либо снаружи) вариантов. Деревянную бочку, если вы не столяр-бондарь, можно приобрести в магазине, остальное сделать своими руками. Понадобятся навыки устройства котлована, умение бетонировать, класть плитку, подключать электро- газооборудование.
Зачем при бане-сауне нужна купель, если есть зимой сугробы, летом — озеро? Она безопасней природных источников, вода чище, имеет управляемую температуру, освобождает от длинных дистанций в неглиже до водоёма и обратно. А в целом, баня без купели не может считаться настоящей русской баней, дарящей здоровье, настроение, удовольствие. Выбирайте, пользуйтесь и укрепляйте здоровье с удовольствием.
Бак из нержавейки для воды
Емкость для нагрева и хранения воды в парилке или в предбаннике можно получить двумя способами:
Купить в специализированном салоне, реализующем оборудование для бань. Фирменные нержавеющие баки для воды стоят достаточно дорого, в среднем 200-250 долл. Приобретать дешевый ширпотреб, равно как и пытаться делать из китайской нержавейки сомнительного качества, не имеет смысла. Через пару лет вся конструкция из нержавеющей стали прогорает быстрее, чем отечественный легированный и даже черный металл;
Заказать у мастеров. Качественные баки для воды из нержавейки для бани изготавливаются за 150 долл. в среднем за 5-7 дней
Для мастера потребуется лишь чертеж и размеры, иногда приходится покупать материал или согласовывать марку стали, особенно это важно, если предполагается изготовить самоварный или насадной тип бака для печи.
Третий способ предполагает изготовление баков из нержавейки своими силами. Дело непростое, но вполне по силам человеку, знакомому с работой углекислотного, а лучше аргонового полуавтомата.
К сведению! Традиционно баки для печи в баню из нержавейки собирают сваркой из предварительно раскроенного металла толщиной 1-1,5 мм.
Очень тонкий металл для сварочных работ, потребуется определенная практика и хорошее сварочное оборудование, которое можно легко найти в ближайшей авторемонтной мастерской. Поэтому, до того как будет принято решение, делать бак из нержавейки для бани своими руками или покупать готовый, необходимо реально оценить свои возможности и выбрать конструкцию металлической емкости.
Кому нужны?
Ответ очевиден: тем, у кого нет подключения к сети горячего водоснабжения, а такое у нас, к сожалению, не редкость. Но в каждом конкретном случае горячая вода может использоваться для мытья или для обогрева, или для того и другого, поэтому под конкретные обстоятельства нужны печи с емкостью для воды разных типов.
Кроме того, в самой парилке тоже есть необходимость в горячей воде – нехорошо поддавать на камни холодную воду, потому что они охлаждаются резко, могут потрескаться; потом температура – она от этого понизится, а пока снова наберется – это время. Так что, пусть небольшой, но бачок для горячей воды в парилке уместен даже в случае наличия водопроводных сетей.
Чугун, сталь или нержавейка?
От материала, из которого изготовлен бак, зависит достаточно много – и скорость нагрева-остывания воды, и долговечность самого бака.
Чугун: горячая вода на целый день
Издавна бак в бане был из тяжелого чугуна – вода грелась долго, дров уходило уйма, зато горячей она была до самого вечера и мыться целый день могла вся семья. Кроме того, чугуну не страшны ни коррозия, ни высокие температуры. А вот его солидный вес – недостаток, конечно, явный.
Нержавеющие баки для бани: легкие и долговечные
Но сегодня все большую популярность приобретает бак для бани из нержавейки – от него не нужно изолировать влагу, теплопроводимостью он обладает превосходной, а коэффициент деформации из-за резких колебаний температур ничтожно мал и ни в какое сравнение не идет со свойствами черных металлов.
Лучшие марки для таких баков — 8-12X18H10 (304) и 08X17 (430), которые еще используются для изготовления посуды. Они устойчивы к даже запредельным температурам, гигиеничны и не поддаются коррозии или деформации.
Делаются такие баки для бани из прочной и тонкой листовой нержавеющей стали, куда монтируются для ввода и подачи воды специальных шаровых кранов. Уход за такими баками предельно прост.
Эмалированные баки – хороши при осторожном обращении
Избавят от неприятной ржавчины и эмалированные баки. Единственный их недостаток – это возможные сколы, которые и приведут к коррозии. Но их можно обработать специальной термостойкой краской – если только сам бак в печь вставляться не будет.
Чугун, сталь или нержавейка?
От материала, из которого изготовлен бак, зависит достаточно много – и скорость нагрева-остывания воды, и долговечность самого бака.
Чугун: горячая вода на целый день
Издавна бак в бане был из тяжелого чугуна – вода грелась долго, дров уходило уйма, зато горячей она была до самого вечера и мыться целый день могла вся семья. Кроме того, чугуну не страшны ни коррозия, ни высокие температуры. А вот его солидный вес – недостаток, конечно, явный.
Нержавеющие баки для бани: легкие и долговечные
Но сегодня все большую популярность приобретает бак для бани из нержавейки – от него не нужно изолировать влагу, теплопроводимостью он обладает превосходной, а коэффициент деформации из-за резких колебаний температур ничтожно мал и ни в какое сравнение не идет со свойствами черных металлов.
Лучшие марки для таких баков — 8-12X18H10 (304) и 08X17 (430), которые еще используются для изготовления посуды. Они устойчивы к даже запредельным температурам, гигиеничны и не поддаются коррозии или деформации.
Делаются такие баки для бани из прочной и тонкой листовой нержавеющей стали, куда монтируются для ввода и подачи воды специальных шаровых кранов. Уход за такими баками предельно прост.
Эмалированные баки – хороши при осторожном обращении
Избавят от неприятной ржавчины и эмалированные баки. Единственный их недостаток – это возможные сколы, которые и приведут к коррозии. Но их можно обработать специальной термостойкой краской – если только сам бак в печь вставляться не будет.
Чем и как соединять внешний бак с теплообменником
Помните, что элементы, контактирующие с печкой, накаляются, температура их поверхности превышает 100 0С. Поэтому патрубки должны быть из нержавейки (чугун не подойдет, так как он подвержен коррозии). А вот обычные трубы допускаются из металлопластика, их даже можно заменить гибкими шлангами. Главное, чтобы диаметр был 1 дюйм или 3/4, иначе циркуляция будет плохой.
Уплотнители используйте из тангита, прокладки для фитингов – из паронита. Не стесняйтесь заменять заводские элементы нестандартными, но выполненными из термостойкого материала. Не забудьте о сливном кране – он просто необходим, чтобы законсервировать систему на сезон холодов или для быстрого удаления застоявшейся жидкости. В обратном случае, во время морозов оставшаяся вода замерзнет и разорвет трубы.
Выносной, встроенный или на трубе?
Баки для бань бывают встроенными, выносными и на трубе — и у каждого свои плюсы и минусы. Сравнивайте и оценивайте — какой именно подойдет для вашей бани.
Преимущества бака, встроенного в печь
Когда-то баки для воды в баню только и встраивались в печь – так, чтобы нижняя часть котла помещалась в верхней части топки – самой горячей. И днище бака в этом случае напрямую контактирует с печным огнем. Воду из такой емкости можно черпать напрямую, а можно и выводить через встроенный кран.
Выносной бак для бани: плюсы и минусы
Благодаря возможности установить в печь теплообменник, сам бак можно не привязывать к определенному месту – его можно даже установить в моечной. По известным законам физике холодная вода будет опускаться в теплообменник, а горячая подниматься назад.
Бак на трубе – горячая вода без проблем!
Но бывает так, что баня используется не два-три часа, а целый день – например, когда в ней моются, но время после топки уже прошло. Тогда идеальный вариант – это бак на трубе, в котором вода будет постоянно нагрета до нужной температуры. Это на той трубе, через которую и выходит дым из печи – а его температура способна достигать 500?С. Такие баки могут быть достаточно габаритными – ведь нагревательная площадь трубы достаточно велика, и вода будет греться быстро и равномерно.
Есть и еще один плюс такой конструкции – в такой бане утечка дыма через трещину в трубе невозможна, т.к. бак в этом случае служит своеобразным предохранителем.
Котел для бани с резервуаром
Также представляет собой довольно простой, вместе с тем надежный вариант нагрева воды. Конструктивно выполнен из двух частей:
- Нижняя предназначена для сгорания дров, другого твердого топлива (но не каменного угля);
- Верхняя часть – резервуар. который прогревает содержимое за счет тепла дымоходной трубы, проходящей внутри емкости.
Подключается к системе холодного водоснабжения или оборудуется отдельной емкостью, установленной на крыше бани. Под действием физических сил горячая жидкость вытесняется тяжелой холодной в процессе мытья. Водонагревательный резервуар всегда должен быть заполнен во время использования.
Дровяной котел для бани с емкостью оснащен душевой лейкой, краном особого устройства, которые производитель запрещает менять на обыкновенные смесители.
Достоинства дровяного бойлера: компактность, эффективность, удобство эксплуатации, требуется небольшое количество твердого топлива.
Котел для бани
Котлы эффективны в тех регионах, где нет дров. Популярны газовые и твердотопливные варианты. Твердотопливные лучше предпочитать на торфе. В отличие от угольных, они не загрязняют окружающий участок.
С котлами возможно два варианта. Либо выполнить подключение бака к теплообменнику в бане (теплообменник ставится в камере сгорания котла), либо установить бак на самом котле.
Информация. В отличие от печей котлы не собирают из кирпича, а приобретают готовыми. Конструкция с теплообменником облает максимальным КПД, кстати, она может быть реализована и без готового дорогого котла. Об этом рассказано ниже.
Можно использовать самодельные котлы для бани из трубы, но это требует хорошего качества исполнения сварочных работ, что является основной сложностью. Распространен вариант изготовления котла и бака из нержавеющей трубы большого диаметра.
Варианты подключения
Схема подключения
В зависимости от того, какие условия вы решили создать в своей бане, существует несколько вариантов подсоединения ёмкостей.
- Самый простой вариант расположение бака непосредственно над печью или на трубе. Для этого вам потребуется обычная конструкция бака и отводы с кранами.
- Если в баню будет подведён водопровод, то лучшим вариантом будет устройство змеевика в печи. Вода в таком случае будет постоянно подаваться под давлением, и, проходя через змеевик нагреваться до нужной температуры.
Если говорить о втором варианте, то здесь потребуется правильное подключение. В идеале схема нагрева работает следующим образом:
- Вода, прогреваясь в регистре, поднимается вверх, и через встроенные краны её можно использовать для мытья.
- Неиспользованная жидкость при остывании снова опускается вниз, где опять же нагревается до необходимой температуры.
Инструкция подключения
- Ёмкость монтируется в парилке, и при помощи труб подсоединяется к змеевику.
- Для хорошей циркуляции, верхний отвод из бака соединяется с верхним змеевиком. Соответственно нижний с нижним.
- На входе холодной воды устанавливается предохранительный клапан.
Выносной с теплообменником
Нагрев воды в бане с помощью теплообменника отличается высокой эффективностью. Именно этот способ используется в котельных любого масштаба. Теплообменник расположен в пламени печи. По нему циркулирует вода, такой нагрев воды — самый эффективный их всех возможных. Единственное, что ограничивает использование этой системы для бань, это ее сложность и вытекающая отсюда дороговизна.
Преимущества
Выносной бак для горячей воды в баню ставится в любом удобном месте. Тепло к нему передается по циркуляционным трубам, если используется печь или котел. Выносные баки оптимально подходят и для электрических нагревателей.
В сравнении с баком прямо на печи, тепло к выносному баку передается более сложным путем. Длина труб может составлять несколько метров. Конечно, это вызывает дополнительные теплопотери, но и обеспечивает многие преимущества:
- Если бак выносной, то для нагрева воды обязательно используется высокоэффективный теплообменник;
- Место для монтажа может быть любым, можно установить емкости большого объема;
- Монтаж удобно проводить на высоте, например, на чердаке бани для потолочного душа.
Материал, из которого сделан бак для воды
Бак для воды из нержавейки
Безусловно, самый распространённый и практичный материал для баков под воду – это нержавеющая сталь. Вот некоторые доказательства этому: Бак для воды из нержавейки не подвержен коррозии, ему не страшна ржавчина. Из-за высокой степени теплопроводности, вода прогревается быстро и равномерно. Этот металл устойчив к деформациям при высоких температурах. Нержавеющий бак для воды выглядит красиво, элегантно, гигиенично. Имеет небольшой вес.
В целях экономии можно приобрести бак и из обычной стали. Но он не практичен в плане коррозии. Ржавчина быстро сделает своё дело. Защитить металл в этом случае невозможно, красить или грунтовать нельзя. Хотя сам пользуюсь именно таким баком для горячей воды. Печка, сваренная самостоятельно ещё в середине 90-ых, имеет Г-образную форму ёмкости для воды, и служит верой и правдой, по сей день.
Бак на трубу
Бывают эмалированные баки. Этот материал всем хорош, кроме одного
По случайной неосторожности можно легко отколоть кусочек защитной эмали. Лёгкий нечаянный удар ковшом, и на месте образовавшегося скола эмали вскоре проступит ржавчина
Это тоже не самый лучший вариант в выборе материала.
Бак для воды в баню ещё может быть чугунным. Этот чёрный металл не ржавеет. Вода нагревается долго, но также долго остаётся тёплой. Кстати, печи из чугуна обладают такими же свойствами. Баки из этого металла обладают большим весом и сегодня используются редко. Хотя несколько десятков лет назад, чугунные баки были широко распространены. Но жизнь не стоит на месте, и нержавейка практически полностью вытеснила чёрный металл.
Схема циркуляции воды в выносном баке
Помимо всего прочего, в баню ещё необходим бак для холодной воды. Здесь вообще много различных вариантов. Довольно часто применяют те ёмкости, которые есть в наличии. В последнее время стали популярные пластиковые ёмкости для воды. Их выпускают различных объёмов и конфигураций. Но самым лучшим вариантом, безусловно, будет ёмкость из дерева. Бочки и кадушки придадут Вашей бане своеобразную красоту и эстетику.
В зимний период, обязательно все баки для воды должны после использования оставаться пустыми. Замёрзшая вода может сыграть с ними плохую шутку. Никогда не топите печь, если в баке нет воды. За счёт большой температуры, они могут сильно деформироваться.
Цитата мудрости: Говори не торопясь, спешка – знак безумия.
Что это такое
Устройство служит для нагрева воды в бане. Его принцип работы основан на физических свойствах горячей воды, расширяющейся и поднимающейся вверх, а холодная при этом остается внизу.
Обычно теплообменник небольшого размера, поэтому жидкость в нем быстро нагревается. К нему присоединяются две трубы – снизу и сверху. Таким образом, горячая по верхнему патрубку, замещаемая снизу холодной, поднимается в бак, который может находиться как в парилке, так и в смежном помещении, как правило – в мойке. При этом вода низкой температуры по нижней трубе постоянно без принудительной подачи добавляется в устройство для нагрева.
Варианты нагрева воды в бане от печи
Выделяют следующие модели:
1. Емкость самоварного типа – устанавливается на выходной патрубок дымохода. Нагрев происходит за счет тепла уходящих в трубу дымовых газов. К штуцеру на дне бака подсоединяется кран для разбора горячей воды. Если у вас нет помывочной, то данный вариант будет отличным решением для нагрева
Мы рекомендуем обратить внимание на следующие условия эксплуатации:
- использование бака самоварного типа допускается только с печами для бань;
- запрещается эксплуатировать пустой бак во время работы печи;
- если вы хотите получить «финскую сауну» данный вариант нагрева воды вам не подойдет, так как в случае долгого разогрева парной жидкость начнет кипеть, из-за чего образуется тяжелый пар.

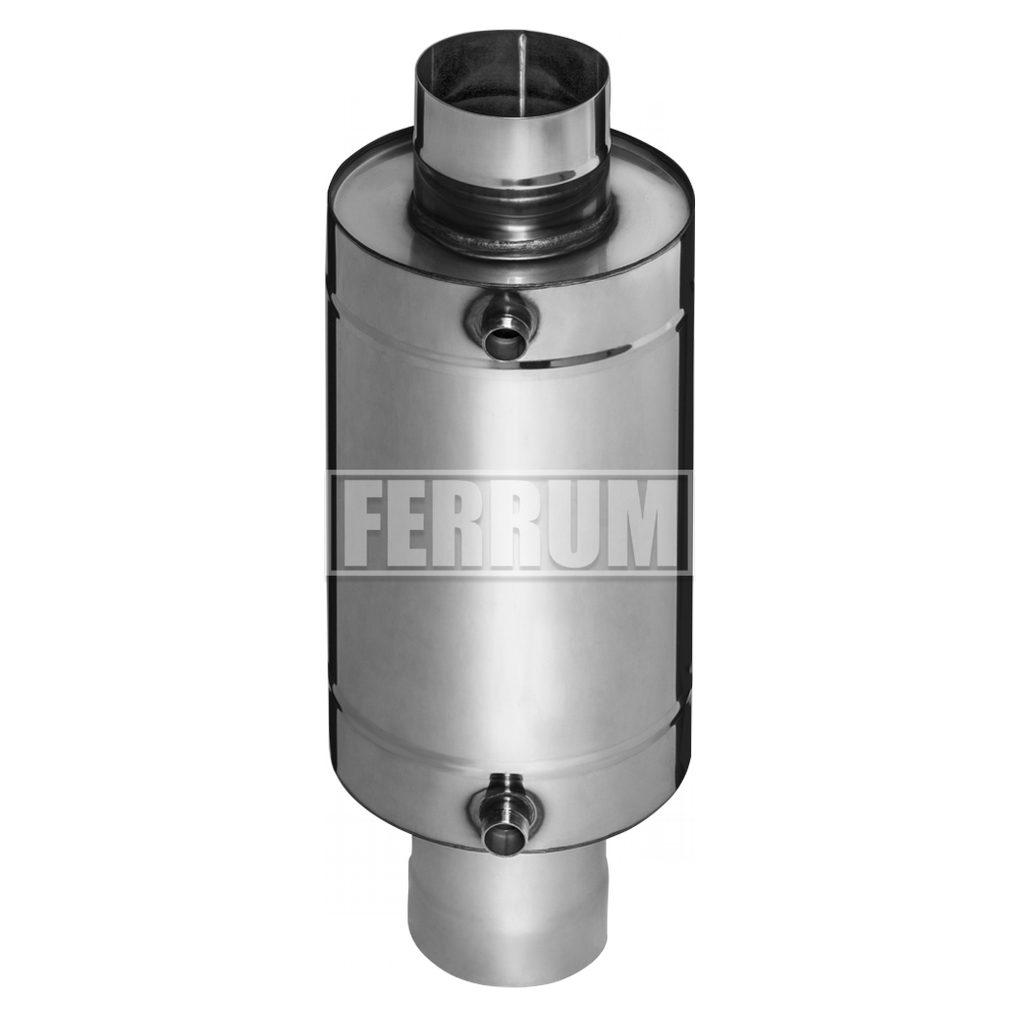

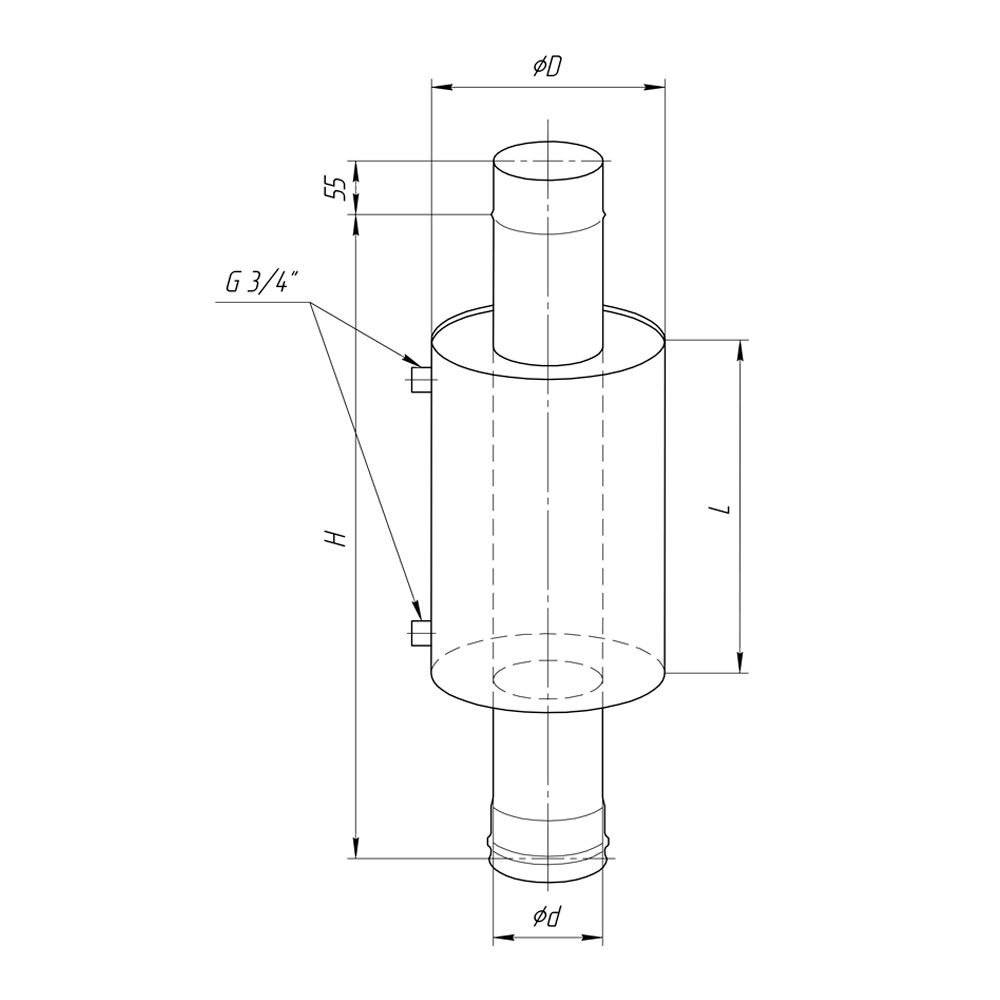

2. Теплообменник самоварного типа (небольшого размера с возможностью подключения к баку), который можно расположить в любом месте. Удобен тем, что при его наличии, бак можно разместить в помывочной. Из очевидных преимуществ перед остальными вариантами – быстро нагревает воду.
3. Теплообменник, который устанавливается на стартовый дымоход.
4. Стартовый дымоотвод + бак-рюкзак – вариант с нахождением в парной и отсутствием регулируемой конвекции для прогрева помещения. Емкость соприкасается со стенкой трубы дымохода, за счет чего происходит нагрев жидкости. Из недостатков также можно отметить, что данная модель не имеет защиты от жесткого инфракрасного излучения, и в случае сильного нагревания, вода начинает кипеть.
5. Дымоход-конвектор со встроенным в него нагревателем.
Особенности: регистр находится внутри трубы, из которой выходят 2 одинаковых штуцера ¾ дюйма с внутренней резьбой. С помощью патрубков устройство соединяется с баком, висящим в удобном месте.
Может быть:
- Вмонтирован в печь – при появлении накипи теряет КПД.
- Расположен возле дымохода (на нем) – медленнее обеспечивает нагрев до необходимой температуры, зато на его внутренней поверхности ничего не оседает, к нему имеется легкий доступ, и его ремонт не составляет труда.
Выбор зависит от пользователя: чему отдать предпочтение, производительности или комфорту в обслуживании, экономии полезной площади или топлива.
Как правильно установить и подключить?
В процессе установки и подключении бака в бане одним из главных приоритетов является решение вопроса о том, при помощи чего будет осуществляться нагревание воды в емкости. Вода в резервуаре может нагреваться или от тепла печи в парной, или при помощи ТЭНа. Здесь основным фактором является количество людей, посещающих парилку и потребность их в горячей воде. На скорость нагревания воды будет влиять и толщина резервуара.
Схемы подключения резервуара с водой могут отличаться. При наличии в помещении водопровода необходимо использовать систему водоснабжения закрытого типа. Для такой цели целесообразнее всего использовать печь, у которой имеется змеевик, и который, в свою очередь, будет подключаться к водному резервуару и нагревать жидкость. Саму емкость можно оборудовать на стене. Иногда резервуары монтируются прямо над печами, но при таком варианте установки лучше всего использовать более лёгкие и небольшие конструкции. Для емкостей, у которых имеется водяной контур, часто используется нержавейка или оцинкованная жесть.
Выполнять подключение нужно по следующей инструкции:
- Сам резервуар стоит установить в парилке и подключить к трубам при помощи змеевика.
- Чтобы достичь хорошей циркуляции, стоит соединить верхнюю часть бака с верхним отводом змеевика, а нижнюю часть емкости, соответственно, с нижней. По этой причине холодная вода будет поступать снизу, а сверху будет происходить вывод горячей воды.
- На том месте, где в бак будет поступать холодная вода, используется предохранительный и обратный клапан.
- После чего нужно задать для клапанов пороговое давление, при котором они будут срабатывать. Чертежи представлен ниже.
Благодаря такому принципу работы жидкость в емкости будет нагреваться при помощи змеевика. А после того, как она будет использована, резервуар вновь заполнится холодной водой.
Варианты установки теплообменной конструкции
Установка теплообменного устройства любого вида предполагает проведение немалого объема работ, особенно если его эффективность имеет серьезное значение. Например, простейшая спираль на дымоходе может слабо прогреваться, а циркуляции без насоса не быть совсем. Тогда приходится принимать меры, вплоть до отказа от такой конструкции. На практике один теплообменник для печи, установленный в разных местах, выдает разный КПД. Условно можно составить такой ТОП, начиная с самой эффективной разновидности:
- чугунный или стальной П-образный регистр в топке;
- водяная рубашка вокруг топки или у какой-либо из ее поверхностей;
- П-образный дипломат в топке;
- дипломат непосредственно над топкой или за ней, с максимальным контактом;
- водяная рубашка вокруг каменки;
- регистр, дипломат или змеевик в каменке;
- дипломат или змеевик за каменкой;
- водяная рубашка на дымоходе.
Змеевик на дымоходе условно является наименее эффективным вариантом. Однако простота устройства нередко нивелирует недостатки. К тому же, КПД повышается различными способами. Среди них – обкладка змеевика термоизолированным кожухом с заполнением пустот песком либо установка конструкции прямо в каменку.
Все названия условны. Например, нередка такая заводская конструкция, когда емкость кубической формы встроена над каменкой. Ее можно считать рубашкой или дипломатом.
Правильное подключение
Дровяная печь или камин с любым теплообменником – это лишь часть системы. Для ее энергоэффективной работы ключевым фактором остается циркуляция теплоносителя. Даже когда применение насоса явно необходимо (например, в большом двух- или трехэтажном доме), естественная циркуляция – важная вещь. Благодаря ей трубы не полопаются из-за разморозки слишком быстро, и вода так просто не закипит, если отключится электричество. Для улучшения циркуляции желательно придерживаться следующих правил:
- чем выше разбег патрубков теплообменного устройства по высоте, тем лучше;
- расширительный бак ставят как можно выше, рядом с печкой;
- к баку идет труба с верхнего патрубка;
- труба от расширительной емкости идет к нижнему входу радиатору;
- все горизонтальные участки делают под наклоном (не меньше 3 мм на 1 м);
- выход с радиатора только с противоположной стороны или по диагонали.
Еще один важный момент – проходимость трубопровода. Чем она выше, тем лучше. Поэтому не стоит сужать диаметр, встраивать лишние колена, арматуру, а также применять ржавые изнутри или пластиковые трубы.
Разновидности резервуаров
Устанавливаются баки для воды разной конфигурации. Способ нагрева воды также может отличаться. Выбирая емкость, следует учитывать все нюансы.
Предназначение бака для горячей воды в бане
Вместимость
Объем устанавливаемого бака зависит от количества человек, которые одновременно могут находиться в бане и использовать горячую воду. В среднем на каждого следует предусмотреть 10…20 литров кипятка (с небольшим запасом). Сегодня выпускаются резервуары объемом 50…100 л. Как правило, бак вместимостью, превышающей 100 л, устанавливать нецелесообразно.
Форма емкости может быть любой
Материал
При выборе емкости нужно учитывать, что она должна быть способной выдерживать воздействие высоких температур (до 250 градусов) в течение длительного времени.
Металлический бак для воды в бане
Не стоит пытаться сэкономить и устанавливать баки из черных металлов. Такой подход не может быть оправдан не с точки зрения эстетики, а в основном из практических соображений. От постоянного воздействия высоких температур металл со временем деформируется, на нем появятся следы коррозии. Это значительно снижает эксплуатационный ресурс емкостей и качество воды в них.
Наиболее распространенный вариант бака – конструкция из нержавеющей стали. Востребованность таких резервуаров объясняется их привлекательным внешним видом, прочностью, стойкостью к различным видам внешних воздействий, высокой скоростью прогрева, способностью долго сохранять тепло, сравнительно малым весом, гигиеничностью, высокой долговечностью и простотой ухода. Конфигурация бака может быть разной. Но стоит качественная нержавеющая сталь немало. И нужно учитывать, что сегодня предлагается много поддельной продукции, которая в скором времени заржавеет.
Не так часто, но встречаются баки, выполненные из чугуна. Появление ржавчины им не страшно. Однако нужно учитывать, что, несмотря на то, что вода в таких конструкциях не будет быстро остывать, для ее нагрева требуется больше времени. Из-за громоздкости резервуаров нужно грамотно продумать их местоположение. Сегодня не так много компаний занимаются выпуском чугунных баков, да и стоят они не очень дешево.
Покрытые эмалью емкости можно использовать, но и они не являются оптимальным вариантом. Конечно, такой материал не поддается коррозии и очень гигиеничен
Но низкая стойкость к механическим повреждениям со временем неизбежно приведет к тому, что металл с довольно тонким покрытием покроется сколами (в результате не очень осторожного обращения) и эти участки заржавеют. Устранить проблему уже не получится.
Местоположение и конструктив
Для размещения бака используются три способа: традиционный (непосредственно около топки), на дымоходе и выносной. Чем они отличаются?
Печь для бани с баком
Встроенный в печь бак
Резервуар может находиться сбоку или над топкой. Вода в нем нагревается достаточно быстро (воздействует открытый огонь). Для ее слива устанавливается шаровой кран. Конечно, такая конструкция не предполагает проведение работ по прокладке трубопровода, что экономит трудовые и материальные ресурсы. Однако пользоваться такой емкостью не слишком удобно, обычно устанавливаются бак не очень большой вместимости, да и его установка отнимает полезную площадь в парилке, которой обычно и так не очень много. Лучшее решение в малогабаритных банях – верхнее расположение бака. Так как металл будет напрямую контактировать с огнем, толщина стенок резервуара должна быть не менее 8 мм.
Бак для воды рядом с металлической топкой

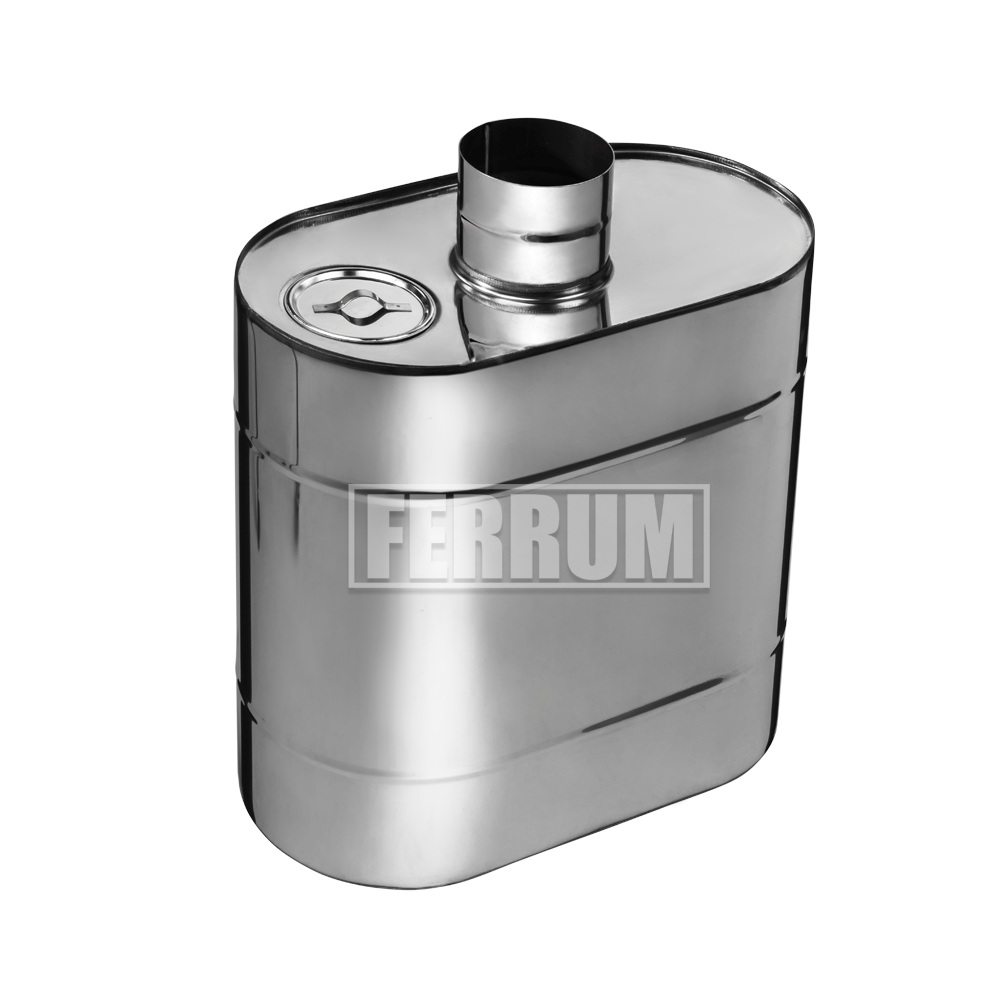

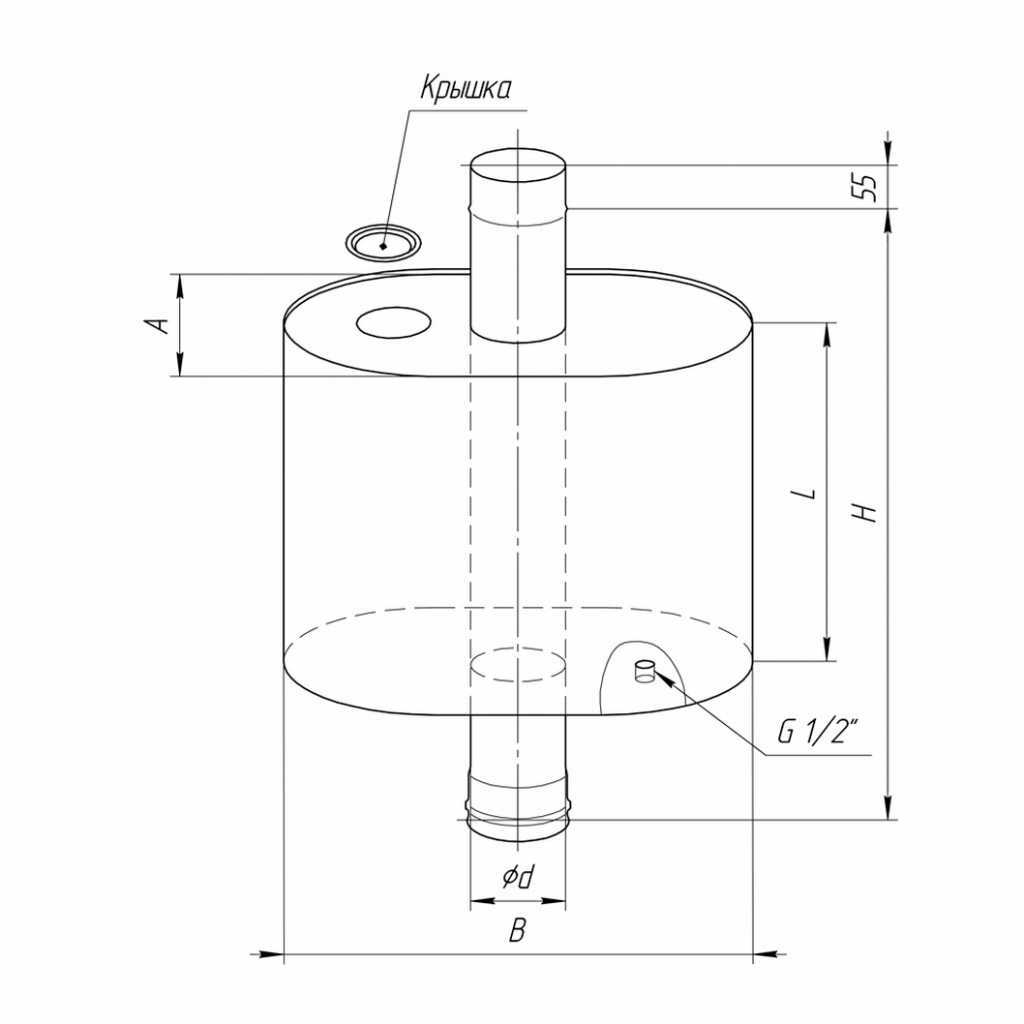

Резервуар на трубе
Если высота потолка позволяет, можно установить бак на дымовую трубу. Нагрев воды осуществляется проходящими по ней горячими газами. Для упрощения процесса монтажа есть возможность приобрести емкость со встроенными коленами дымохода. Такой бак можно зафиксировать без особых усилий. При помощи прокладки трубопровода от резервуара можно провести воду в любую точку бани, для чего к нижней части емкости подсоединяется труба, обеспечивающая поступление жидкости, например, в душ. Наполнять бак, установленный таким образом, не очень просто из-за высокого расположения заливного отверстия. Лучше всего для этих целей использовать шланг, опущенный в емкость.
Резервуар на трубе
Выносная конструкция
Благодаря установке на каменку теплообменника (на дымовой трубе или непосредственно на печи) и естественной конвекции, есть возможность разместить бак в моечном отделении.
Бак для воды над кирпичной топкой
Теплообменник может быть интегрирован в печь (быть съемным или несъемным), но можно без проблем установить его и самостоятельно. Он представляет собой змеевик или емкость объемом в несколько литров с патрубками для создания контура.
Бойлер в бане зимой
Бойлер в бане зимой подвергается воздействию низких температур, которые могут вывести его из строя. Перечислим основные правила обращения с бойлером (электрическим) зимой, которые помогут сохранить его работоспособность:
- Рекомендуется приобретать модели, оснащенные дополнительной опцией подогрева бака: вода внутри не замерзнет, ее не придется сливать после принятия процедур;
- Большой объем прибора предусматривает заблаговременное включение, поэтому следует просчитать, действительно ли он необходим. Бойлер в бане зимой использует меньше горячей воды, чем аналогичный в быту;
- Рекомендуется приобретать прибор с меньшей мощностью для соблюдения лимита использования электроэнергии (например, в условиях дачи);
- Система слива жидкости из водонагревателя должна быть удобной, выходящей напрямую в канализационный сток;
- Конструкцию подключения системы с бойлером нужно сделать так, чтобы предохранительный клапан не замерзал с остатками неслитой жидкости;
- Трубы водоснабжения монтировать на поверхности стены. Внутри, скрытые панелями и теплоизоляцией, патрубки будут покрываться конденсатом, что вызовет появление плесени, грибка;
- Следует помнить, что постоянный слив жидкости из водонагревателя приводит к ускоренному износу прибора. Магниевый анод защищает внутреннюю поверхность бака, ТЭН только находясь в воде. Пустая емкость с остатками жидкости на стенках не защищена, со временем корродирует, выходит из строя.
