Автоматический полив участка своими руками – схема, инструкция по изготовлению и Фото

Изготовление собственноручно капельной функции полива

Суть метода состоит в подаче воды накопительным баком под определенным показателем давления, и трубы оснащены специальными капельницами, которые располагаются в непосредственной близости от системы корней. Недостаток эксплуатации заключается в том, что нормально подача воды осуществляется только к ближайшим капельницам, в то время как остальные элементы страдают от недостатка воды. При повышенном показателе давления у первых близлежащих элементов будет наблюдаться избыток влаги, поэтому необходимо заняться разработкой качественной системы давления.

Схема укладки капельного полива

Если было решено применить именно данную поливную систему, стоит обратить внимание на несколько составляющих ее элементов:

Установка автоматического полива

Автополив газона необходимо устанавливать, прежде чем начинать посадку газона. Процесс выполняется в несколько этапов:

Снимается верхний слой земли (около 40 см)
Выполняется укладка труб

Если же газон уже посажен, его дерновой слой необходимо аккуратно срезать и, установив систему орошения, уложить на место.

Обустройство полива возле альпийской горкиИсточник mirsada.kiev.ua

Рекомендуется, прежде чем начинать установку автополива сгруппировать растущие растения. Они высаживаются группами с учётом количества влаги, им необходимой. Участок зонируют и ставят водоразбрызгиватели с необходимой для конкретного участка мощностью.

Когда система устанавливается в зоне, где произрастают кусты или деревья рекомендуется устанавливать разбрызгиватели со струёй встречного орошения.

Иногда для качества, полива газона оборудование необходимо дополнительно укомплектовать. К примеру, если грунтовые воды в регионе загрязнённые или их технические характеристики не позволяют использование без предварительной очистки, понадобится установка дополнительных фильтров.

Ещё до наступления морозов обязательно нужно слить оставшуюся в системе воду. Это позволит избежать разрыва труб при наступлении морозов.

Обустройство системы автополива своими руками

Автоматический полив позволяет дачникам не только сократить личное время по уходу за огородными культурами, но и добиться их высокой урожайности. К основным преимуществам автоматического полива на даче своими руками относятся:

экономия расхода воды;
расположение выходных отверстий в трубах или шлангах прямо у корней растений;
возможность настраивания системы полива согласно требовательности высаженным культурам.

Автоматический полив бывает:

роторным (дождевым);
капельным;
внутрипочвенным.

Каждый отдельный вариант имеет свои преимущества.

особенности рельефа участка;
расположение клумб, грядок;
тип почвы;
климатические условия региона.

Управлять автоматическим поливом можно при помощи блока автоматики или вручную (поворотом крана). При установке блока автоматики, система включается самостоятельно и выключается в установленное время. Если блока автомата нет, открывать и закрывать подачу воды придется вручную.

Вариантов и схем систем полива множество

Здесь важно учитывать рельефность участка, источник воды, залегание грунтовых вод

Обустройство автоматического полива выглядит следующим образом:

Определяется источник воды. Так как от него будет зависеть тип насоса.
Выбираются материалы. Обычно это трубы или поливочные шланги.
Далее проводятся строительные работы, то есть, прокладываются трубы. Они могут быть подземными или поверхностными. В случае закапывания труб, они углубляются на 30 см.
Далее от труб отводят ответвления на полив. На этом этапе устанавливаются тройники. Желательно, места их установки как-то обозначить на участке, если произойдут течи.
Затем устанавливаются устройства раздачи воды (они зависят от выбранного способа полива).
Все соединяется и тестируется, и затем закапывается.

Преимущества систем автополива

Прежде чем перейти к сооружению системы, не лишним будет выяснить, какими именно преимуществами она обладает, какую пользу может принести садоводу.

Пожалуй, самый главный плюс в том, что у вас появится больше свободного времени. Теперь не нужно стоять со шлангом часами или, чего доброго, носить воду в ведрах. Растения поливаются в автоматическом режиме без вашего участия.
Второй плюс – экономия воды. Далеко не на каждой даче вода есть в изобилии, так что капельный полив для многих садоводов становится настоящей находкой.
Поскольку вода будет поступать регулярно, урожайность овощей и фруктов существенно возрастет. Кстати, сами растения тоже будут выглядеть гораздо лучше.
Можно выбирать время полива – например, утром и вечером.

У автополива есть много достоинств – удобство на первом месте

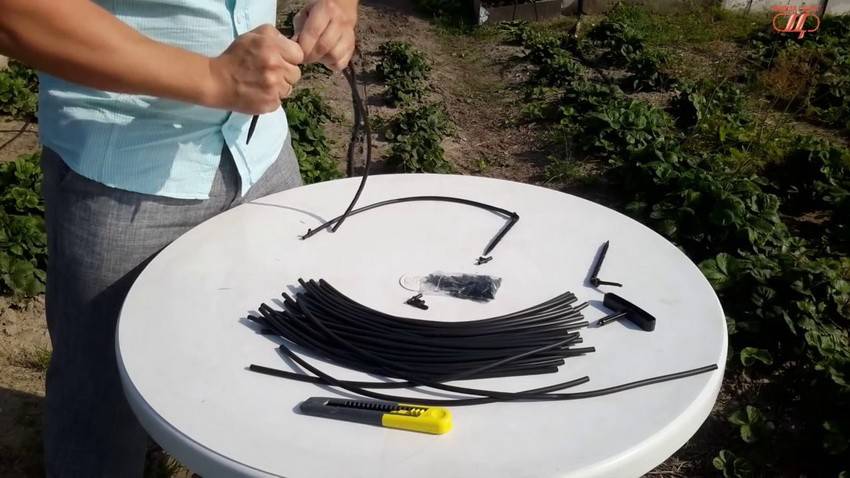

Как собрать систему из медицинских капельниц

Собрать конструкцию из медицинских капельниц можно своими руками. Главное, иметь в наличии все необходимые инструменты и расходный материал. Из медицинских капельниц можно изготовить нехитрое, но эффективное приспособление. Подобная система является вполне доступной. Чтобы изготовить конструкция, достаточно соблюдать все правила изготовления. Для начала необходимо нарезать на отрезки пластиковые трубы. Их длина должна соответствовать длине грядок. В подготовленных заготовках следует проделать отверстия. Расстояние между ними должно составлять около пятидесяти сантиметров. Проделывать дырочки лучше всего шуруповертом.

После этого систему необходимо развести по грядкам. Сделать это можно при помощи различных крепежных элементов, которые легко соединяют различные детали. Если нет надежной заглушки, то ее можно заменить обычными брусочками, изготовленными из древесины.

Изготавливается поливочная система из медицинских капельниц, которые продаются в любой аптеке. Их пластмассовые наконечник должны быть обязательно плотно вставлены в пластиковые трубки, предварительно разведенные по грядкам. Медицинские капельницы оснащены колесико, которое позволяет регулировать напор струи.

Стоит отметить, что такая система очень удобна. Благодаря ей, полив грядок осуществляется быстро, регулярно и без особых усилий. Подобные оросительные конструкции идеально подходят для внесения жидких удобрений. В такой ситуации подкормка будет подливаться непосредственно под корень растения.

Недостатком системы, изготовленной из медицинской капельниц, является необходимость убирать оборудование, которое расположено на открытом грунте, при понижении температуры. Это вызвано тем, что пластик в зимний период теряет свои качества и может прийти в негодность.

Изготовление собственноручно капельной функции полива

Схема укладки капельного полива

Система трубопроводного типа, присутствие разводящих единиц. Традиционно отдается предпочтение изделиям из металлического пластика.

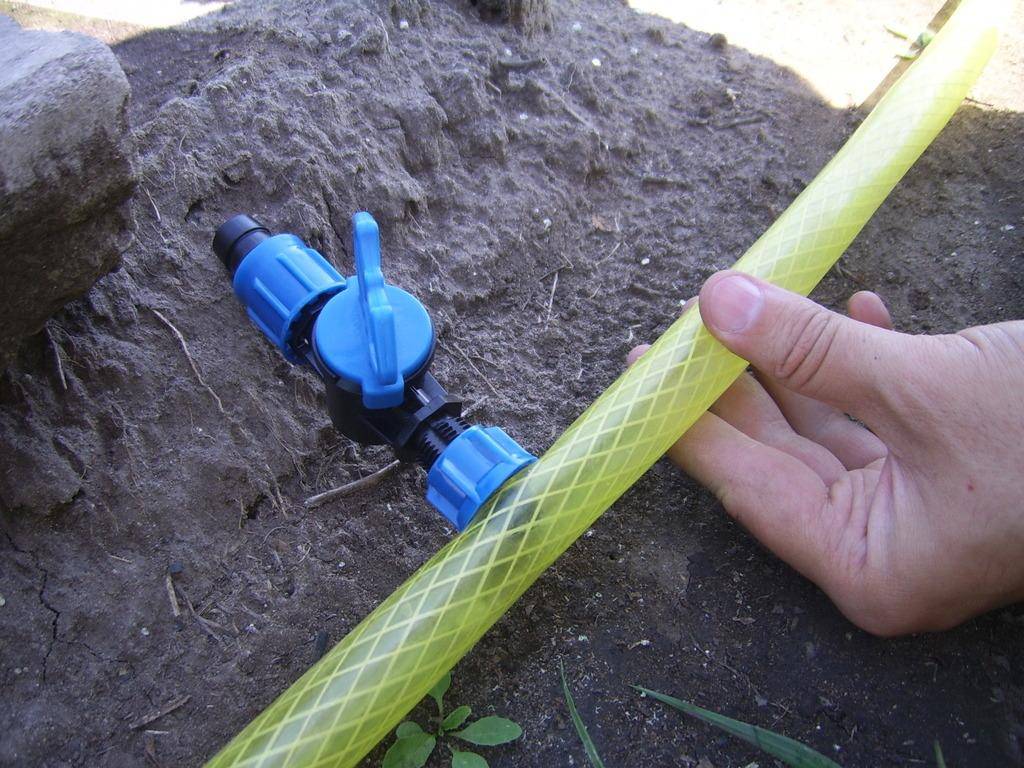

Клапаны – эти компоненты потребуются для регулировки процесса водной подачи, то есть в случае превышения лимита клапан предотвращает последующую подачу.

Клапан для автополива

Счетчик – этот элемент нужен для получения сведений о количестве воды, которая тратится. Без него могут возникнуть проблемы в определении количества воды, поступающей к растениям.

Счетчик для автополива

Фильтры для воды представлены в большом изобилии, поэтому пользователю не составит труда выбрать нужный, исходя из качества воды, которая подается. При высоком показателе уровня загрязненности стоит отдавать предпочтение изделиям, обладающим автоматической опцией промывки.

Сетчатый фильтр для автополива

Удобрительные узлы – они могут быть смонтированы специально по отдельности от бака и служить для качественного внесения удобрений жидкого и гранулированного типа. Удобрительное вещество будет вступать в реакцию с водой в трубах и подаваться к растению посредством капельницы.
Соединительные и заглушающие механизмы необходимо применять в местах, где разветвляются трубы.

Итак, ответ на вопрос, как сделать автополив на даче, достаточно прост, поэтому необходимо рационально обеспечить организацию данной системы, предварительно начертив схему участка и изобразив на ней грядки с растениями. Это позволит посчитать количество требуемых соединителей и капельниц.

Комплектующие для системы капельного полива

Система полива и орошения огорода — что из себя представляет

Любая система орошения огорода состоит из шлангов, оросителей, насосного оборудования, и так далее. Конечно же, можно поливать грядки лейкой, но так потребуется потратить много сил и времени. И вряд ли удастся хорошо промочить землю.

Все оборудование для полива делится на механическое и автоматическое. А самой лучшей считается подземная система капельного полива, включающая в себя электронный клапан, который связывается с датчиком влажности почвы. Эта система очень удобная и легкая в эксплуатации, но довольно дорогостоящая, и не каждый дачник может себе ее позволить.

Разнообразие шлангов

Для орошения грядок используются преимущественно изделия ПВХ стандартных размеров. Они отличаются легким весом, стойкостью к негативным факторам, надежностью. ПВХ шланги длительное время сохраняют форму под прямыми солнечными лучами, не портятся при минусовых температурах.

Также подойдут и резиновые изделия. Они характеризуются высокими техническими характеристиками, но более тяжелые по весу (их неудобно носить за собой по грядкам). Армированные изделия самые практичные. Внутри у них имеется спиралевидная оплетка. Такие шланги не ломаются при изгибах.

Разновидности используемых распылителей

На шлаг при орошении огорода часто надеваются распылители. Они бывают:

веерными;
зонтичными;
роторными;
импульсивными.

Необходимость автоматического полива на участке

При обсуждении размещения системы автоматического полива на участке чаще всего приходится слышать фразу: «дорого, сами будем поливать». В результате, через месяц или два – хозяин перестает поливать свой участок и тот превращается в зелено – желто – коричневый кусочек выгоревшей степи. Давайте разберемся, так ли это дорого:

во первых, правильно собранная поливная система проработает не менее двадцати лет, современные материалы это позволяют. Делим стоимость на двадцать;
во вторых, посчитайте стоимость своего труда исходя из сегодняшней зарплаты – по два часа в день, пять месяцев в году в течение двадцати лет, именно эту сумму вы сэкономите;
в третьих, уезжая летом в отпуск на несколько недель, вам не надо будет просить соседей или родственников, что бы они поливали вашу теплицу;
в четвертых, во многих пригородных поселках нередко бывают перебои с водой, и не удается полить слабым напором весь участок, так как соседи тоже поливают в это же время. Автоматический полив участка, настроенный на ночь или раннее утро польет без проблем или заполнит водой в это время накопительную емкость;
в пятых, газон при ручном поливе ни когда не достигнет такого качества и однородного зеленого цвета, как при автоматическом поливе.

Вода для поливных систем

Система автоматического полива — это инструмент для распыления воды на площади. А вот сама вода может быть разной и от ее качества зависит очень многое.

Успешное орошение связано с химическим составом воды, температурой и откуда она попадает на участок полива.

Соответственно, воду можно разделить на три группы:

Дождевая
Водопроводная
Из открытых водоемов и скважин.

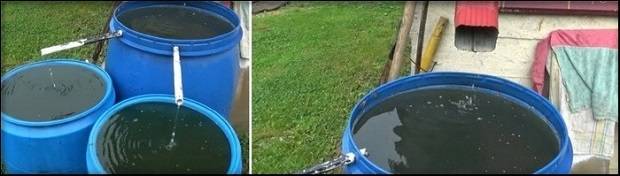

Дождевая вода

Природные осадки — дождь или снег — бесплатный источник влаги для полива абсолютно всех растений, даже самых привередливых. В такой воде нет вредных примесей. Основной недостаток — ограниченный объем, который удается собрать в емкость для полива.

Самой оптимальной емкостью для полива являются полиэтиленовые бочки. Подойдут также емкости из стекловолокна или оцинкованной стали.

Во время хранения дождевая вода нагревается естественным образом, под воздействием солнечных лучей, что как нельзя лучше подходит для полива.

Вода с открытых природных источников

На втором месте по популярности стоит вода из открытых водоемов, таких как река или озеро. Безусловно, для того чтобы автополив на даче своими руками из таких источников был абсолютно безопасен, лучше заранее быть уверенным, что эти источники совершенно чистые и пригодные для полива. Для этого надо из места забора воды взять несколько проб и отправить специалистам для анализа. И только после того как такая вода будет признана безвредной, ее можно использовать для полива.

Но в любом случае обязательна дополнительная двойная система фильтрации. На входе и выходе трубопровода необходимо установить фильтры грубой и тонкой очистки.

Вода со скважины

Основная сложность применения воды — её температура. Глубинная вода очень холодная и автополив на даче со скважин крайне нежелателен до тех пор, пока вода не нагреется до уличной температуры. Кроме того, вода богата содержанием железа и кальция. Переизбыток таких микроэлементов также может отрицательно сказаться на здоровье насаждений.

Но выход есть:

Для нагрева воды создать промежуточные накопительные емкости.
Для отделения нежелательных микроэлементов применять фильтры тонкой очистки.

И только после этого станет возможным полив растений такой водой.

Водопроводная вода

Этим источником воды для полива пользуется большинство огородников. Для того чтобы организовать автоматический полив своими руками используя напорный водопровод, не стоит забывать о химическом составе питьевой воды из-под крана. В ней, как правило, переизбыток хлора.

Такую воду перед применением также необходимо отстаивать в накопительной емкости. Вредные вещества осядут на дно, а сама вода успеет прогреться до уличной температуры.

Типы поливных форсунок

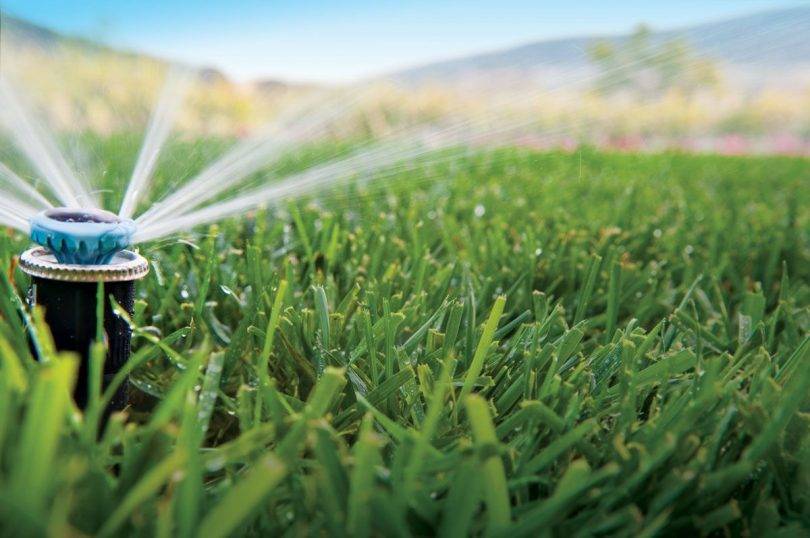

Самые распространенные – это роторные форсунки (фото в начале статьи), они поливают в одну точку, при этом поворачиваются по кругу на заданный угол. Поливная система из роторных форсунок (роторов) получается дешевле – потому что они дальнобойные, обеспечивают радиус полива от 7,5 до 15 метров. При радиусе полива 11 метров (усреднено) площадь зоны полива одной круговой форсунки получается 380 м2.

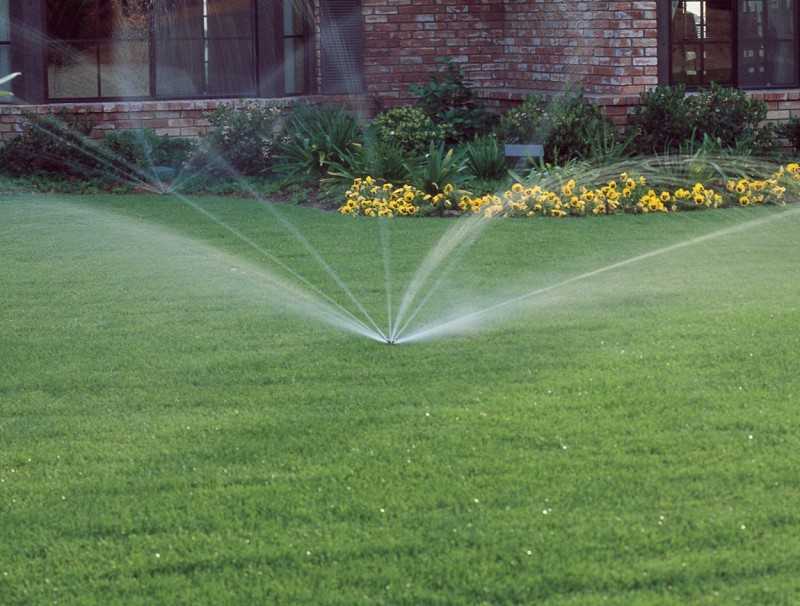

Вторые по распространенности – это веерные форсунки или статические оросители, они поливают весь сектор полива сразу, но с меньшим радиусом.

Их используют на не больших участках со сложной геометрией или участках густо засаженных низкорослыми растениями. Поливать веерными форсунками большие поля будет слишком дорого, так как увеличится в разы необходимое количество трубы и соединительных муфт.

Третьими по популярности используют многоструйные регулируемые вращающиеся форсунки или ротаторы.

Они тоже поливают весь сектор круга (от 5 до 360 градусов) сразу, с диаметром полива от 4,5 до 9 метров. Используют их на участках с деревьями или крупными кустарниками. Ротаторы дороже веерных форсунок, но расходуют воду они в три раза экономичнее, что позволяет собирать в одну поливную зону до двадцати штук.

Капельный полив

Он используется для полива теплиц и грядок через капельные шланги или индивидуальные капельницы, закрепленные к каждому растению. В капельный шланг должно поступать не более 2 атм. давления, для этого после клапана монтируется редуктор – понижатель.

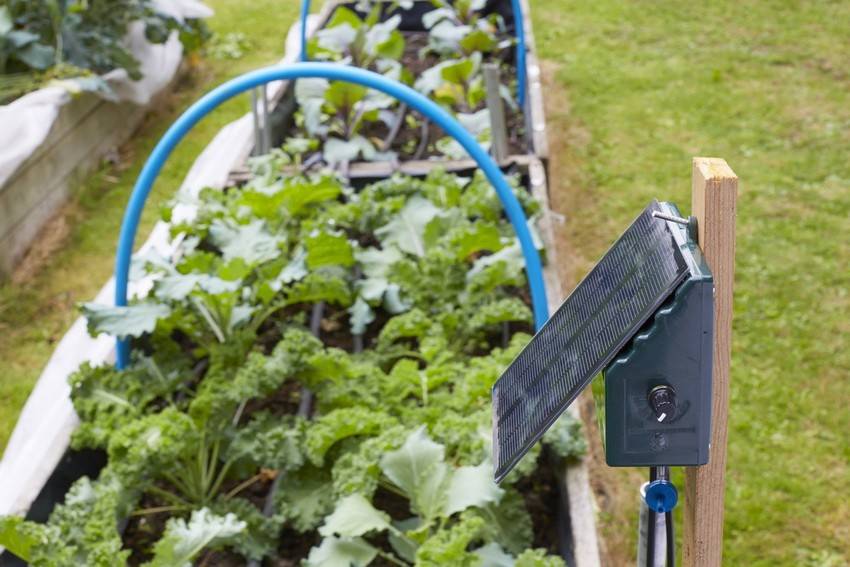

Управление автополивом

Контролировать полив способен специальный блок автоматики или обычный человек, который будет поворачивать задвижку. Когда устанавливается контролер, то система становится почти автоматической. Она может в необходимое время включать или отключать подачу воды на участок. Существуют изделия с довольно большой степенью автоматизации, которые контролируют изменения погоды, влажность грунта и по этим данным подстраивают работу аппаратуры. В самом простом варианте автоматизированная система полива в нужное время включает воду, а через некоторое количество времени прекращает ее подачу.

Когда блок управления поливом отсутствует, то запускать подачу воды и отключать ее необходимо человеку. Но это все, что он должен делать. Остальную работу выполнит система капельного орошения.

Использование промышленных установок

Если до недавнего прошлого промышленные установки автоматического орошения имели высокую стоимость, то сегодня в продаже можно найти простейшие варианты, которые отличаются универсальностью и функциональностью в использовании, предлагаясь покупателям по доступным ценам. Всё, что потребуется сделать — это приобрести и смонтировать систему на даче, обеспечив правильный полив грядок.

Преимуществом использования покупных систем автополива является качество их изготовления, а также возможность последующей модернизации и улучшения всей конструкции, что позволяет дополнительно монтировать различные контроллеры и датчики или же увеличивать общую площадь трубопровода, подключая к системе всё новые и новые грядки на участке.

Критерии выбора системы автополива

Если планируется на приусадебном участке система автоматического полива своими руками, то сегодня есть возможность подобрать готовый поливочный комплекс. Для любителей совсем всё делать самому, можно разработать систему с нуля на базе контроллеров arduino или raspberry, но времени на проектировку и установку уйдет гораздо больше. Купить готовый комплект не проблема, важнее знать, что будет в него включено.

Это будет готовый комплекс «под ключ», или отдельные компоненты (таймер, датчики, манометр, термометр) будут приобретаться отдельно.

Тип поливочной системы и мощность насоса для полива.
Площадь полива.
Типы растений и их количество.
Удаленность от забора поливочной воды.

Принимая во внимание такие критерии выбора, можно ознакомиться с лучшими моделями поливных систем для огородников и садоводов

Все за и против систем автоматического полива

К преимуществам использования схемы автополива следует отнести:

Автоматизированную работу с возможностью изменения времени и интенсивности полива.
Продуктивное обогащение почвы питательными элементами и кислородом.
Снабжение водой всех точек гряды или сада при грамотной схеме размещения рабочих узлов.

Кроме того, точечный полив экономно расходует жидкость, доставляя ее только к корневой системе. Если организация орошения выполнена правильно, это положительно повлияет на показатели урожайности разных культур.

Но есть у этой конструкции и недостатки. При желании соорудить разбрызгиватель для газона или дождеватель своими руками понадобится приобрести ряд материалов и механизмов. Стоимость большинства узлов относительно невысокая, но монтаж автополива может показаться для неопытного дачника непосильной задачей. Для быстрого и качественного выполнения работ нужно владеть базовыми навыками слесаря и электрика.

Какие цветы легче переносят засуху?

До того как вы будете обустраивать автоматический полив для растений, стоит узнать, как различные сорта и виды переносят засуху. В среднем этот промежуток составляет от 7 до 20 суток. Предположить, как будут вести себя комнатные цветы во время засухи очень сложно, так как частота полива должна соответствовать не только сорту растения, но и времени года и температурному режиму в помещении.

С ориентировочными сведениями об этих сроках вы можете ознакомиться в таблице.

Вид растения	Количество дней, которые спокойно переживает растение без полива в соответствии с временем года
Зима	Лето
Кактусы и некоторые суккуленты	до 30 суток (фаза покоя)	до 14 суток (фаза роста)
С кожистыми листьями	До 14 суток	до 7 суток
С тонкими листьями	до 10 суток	до 5 суток
Клубневые и луковичные	до 7 суток на фазе роста

Если вы не сомневаетесь, что вернетесь домой в течение срока, который не будет превышать рекомендуемый, не стоит переживать. В ином случае, позаботьтесь об организации автополива.

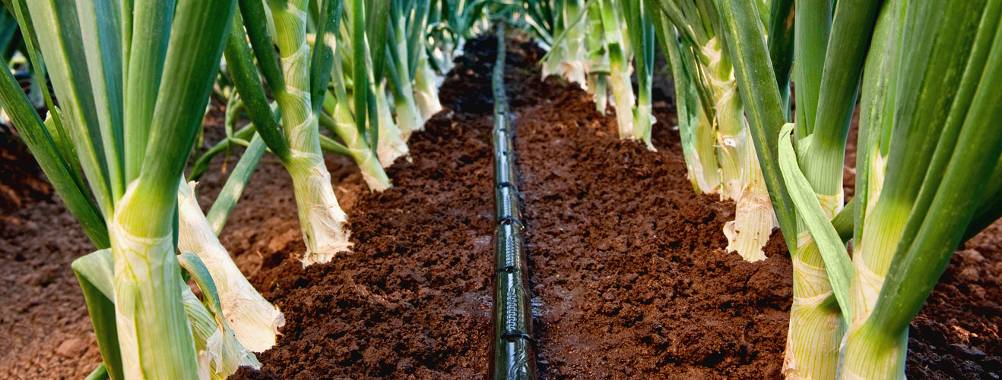

Капельные ленты

Еще один тип систем для полива – ленточный. Они существенно дешевле труб, оборудованных капельницами, не требуют ручной настройки. Такие конструкции идеальны для однотипных посадок: картофельных гряд, ягодников, плантаций помидоров.

Суть системы проста – полив осуществляется с помощью тонких полиэтиленовых рукавов с отверстиями, через которые поступает вода. Качество полива и срок службы конструкции зависят от толщины пластиковых стенок. Лучший вариант – лента со стенками 0,2 мм. Она подходит для любых посадок, гарантировано служит несколько сезонов, не страдает от случайных камней, грызунов и насекомых-вредителей. Ленты со стенками от 0,12 до 0,15 можно использовать для полива летников, растущих на мягких почвах. Обычно такую систему меняют уже через пару лет.

Капельные ленты делятся на несколько групп:

щелевые;
лабиринтные;

Щелевые ленты снабжены внутренним лабиринтным механизмом, снижающим давление воды и ее скорость. Недостаток подобных систем – необходимость тщательной фильтрации воды, мелкий мусор быстро выведет ленту из строя. Чтобы конструкция работала бесперебойно, можно докупить фильтр и своевременно заменять его.

Какую систему капельного полива выбираете Вы?

ШланговаяЛенточная

Лабиринтные системы имеют рельеф на поверхности, он снижает скорость подачи воды, способствует ее равномерному распределению и подогреву. Эта конструкция стоит дешевле остальных, но рельефные ленты легко повреждаются. Чтобы влага поступала к корням, при укладке системы нужно следить за расположением капельной зоны.

Эмиттерные ленты – самый удобный и современный вариант, подходящий для любых посадок. В отверстия ленты встроены плоские капельницы, создающие турбулентность поступающей воды. Это снижает вероятность засоров, система самоочищается в процессе работы. В продаже есть компенсированные и некомпенсированные варианты, первые предназначены для участков со сложным рельефом, вторые лучше использовать в теплицах.

При выборе эмиттерных лент нужно оценивать пропускную способность капельниц. Универсальный вариант – расход от 1 до 1,5 л в час. Такой режим подходит для большинства культур и разных видов почв.

Среди лучших ленточных капельных систем покупатели отмечают следующие:

МастерПроф Капелька

Недорогая ленточная система щелевого типа, подходящая для открытого грунта и теплиц, обеспечивает полив 4 грядок длиной до 10 м. Вода подается из емкости, установленной над уровнем земли. В комплект входит отводной шланг, переходник, полиэтиленовые ленты, краны, крепления и заглушки.

Умная капля Стандарт

Эмиттерная капельная система универсального назначения. Подходит для подключения к водопроводу через обычный садовый шланг, обеспечивает качественный полив растений в открытом грунте и теплицах. В наборе 60 м полиэтиленовой ленты, фитинги, заглушки тройник и кран для магистрального шланга. Комплект рассчитан на 300 растений, докупать дополнительные детали не нужно.

Aqua Plus

Щелевая капельная лента, подходящая для теплиц и открытого грунта любого типа, от песка до чернозема. Можно использовать для полива овощей, цветников, ягодных плантаций, садовых деревьев и кустарников. Продается в бухтах длиной до 2300 м, что дает возможность сконструировать систему, идеальную для конкретного участка. Шаг отверстий – от 20 см, пропускная способность воды – до 1 л в час. В комплект не входят краны, заглушки и фильтры, их придется покупать отдельно.

Выбирая систему капельного полива, нужно учесть особенности выращиваемых культур, наличие водопровода, качество воды. Начинающие садоводы могут приобрести самый простой базовый набор и постепенно усовершенствовать его, докупая недостающие детали.

Типы дождевателей для полива газона: выдвижные и невыдвижные, роторные, веерные, импульсные, осциллирующие и круговые, как выбрать оптимальный, обзор популярных моделей, их плюсы и минусы
Как выбрать насадку на шланг для полива: обзор самых популярных изделий, их преимущества и недостатки
Виды насосов для полива огорода: поверхностные и погружные, как выбрать оптимальный, рейтинг лучших моделей и советы экспертов

Какой лучше купить автополив для теплиц: обзор популярных комплектов

Те, кто не желает заниматься самостоятельным подбором элементов для системы орошения, могут купить автополив в готовом виде. Одним из наиболее популярных вариантов для осуществления капельного полива является система «Аквадуся». Она рассчитана на площадь территории до 5 м². Максимальное время полива составляет 1 час.

Системы автополива обладают сенсорами, которые измеряют влажность и поэтому отключаются во время дождя.

В состав комплекта входят шланги, капельницы и контроллер, который работает от обычных батареек. С помощью «Аквадуси» можно организовать полив для 50 растений. Система проста в использовании и может быть смонтирована самостоятельно, без привлечения специалистов, что осуществляется на основании подробной инструкции, идущей в комплекте к изделию. Срок эксплуатации автополива составляет не менее 5 лет. Приобрести систему можно за 5400 руб.

Еще одной популярной моделью автополива для теплиц, купить которую можно за 6500 руб., является комплект «Жук». Название прикорневой капельной системы произошло от внешнего вида расположения шланга, напоминающего насекомого. Модель характеризуется простой конструкцией, которую может собрать даже начинающий мастер. Система рассчитана на полив 60 растений на площади 18 м². Но существует и парниковый вариант, рассчитанный на 30 растений на площади 6 м².

На заметку! Систему можно увеличить, дополнительно купив в магазине оросительные линии.
Монтаж и подключение системы капельного автополива от емкости «Жук».

Автополив «Жук» состоит из магистральных трубопроводов и мелких ответвлений, попарно располагающихся друг напротив друга, на концах которых находятся капельницы синусоидной формы, что предотвращает их засорение. В комплект может не входить таймер, что требует дополнительного приобретения устройства. Система оснащена фильтром, автоматически очищающим воду от механических примесей. Подключается автополив к крану сети централизованного водоснабжения или к водомерной бочке, которая обычно располагается на высоте до 4 м. Полив может длиться до 2 часов с интервалом от 1 до 160 часов.

Принцип функционирования автополива

Во-первых, конечно, нужен источник воды. К нему подключают насос, который будет закачивать воду в систему. К насосу подсоединяют блок распределения жидкости.

К блоку подключают трубы, по которым вода подается под давлением в распылители. В начале цепи встраивают фильтры, чтобы загрязнения, которые могут находиться в воде, не засорили систему.

Также устанавливают датчики, которые и отвечают за автоматизацию всего процесса. К блоку распределения жидкости подключают программатор.

Именно этот компьютеризированный контроллер управляет системой полива садового участка. Через контроллер программируют время, в которое датчики должны открывать клапаны для подачи воды.
