Подготовка ворот и мест крепления
Укомплектовать приводом можно практически любые распашные ворота или двери, но лучше планировать установку механики заранее. Это касается монтажа надёжных креплений для привода. Они имеют вид металлических пластин с отверстиями на концах, одна из которых крепится строго перпендикулярно створке, другая располагается на столбе или заборе в таком же положении.
При установке пластины должны быть сориентированы в горизонтальной плоскости и находиться на одном уровне
Очень важно учитывать высокое тяговое усилие привода, поэтому лучший способ крепления пластины к воротам — сварка. К каменным и кирпичным столбам пластины можно закрепить металлическими анкерами, но гораздо лучше сделать закладные элементы из стали на этапе строительства
Проще всего монтировать привод на воротах, которые открываются во внутреннюю сторону, чтобы все исполнительные устройства находились на защищённой территории. В проёме ворот должен быть проложен кабель, поэтому заранее заложите пластиковую трубу 32 мм под дорожным покрытием.
На этапе установки креплений вы определите первые основные параметры своего привода. Замерьте расстояния между центрами отверстий в креплениях, когда ворота закрыты и при их открытом состоянии. Последняя величина — длина вашего привода в сложенном положении, а разница между измеренными расстояниями — величина рабочего хода устройства.
Вы также можете измерить усилие открывания и закрывания ворот с помощью ручных пружинных весов. Тяните за крепление створки ворот в направлении противоположного крепежа, это поможет наиболее точно подобрать мощность двигателя.
Плюсы уличных ворот на автоматике
Автоматические ворота обладают рядом преимуществ, которые выгодно их отличают от конкурентов. К ним можно отнести:
- небольшой уровень теплопроводности. Если ворота вмонтированы в строение, то благодаря своим характеристикам в здании будет сохраняться приемлемый температурный режим;
- высокий уровень защиты от звука. Это большое подспорье, если, например, рядом сосед по дачному участку начнёт использовать бензопилу для нарезки дров;
- экономия площади участка. В этом случае хорошим выбором будут секционные или откатные конструкции;
- придание зданию более эстетичного вида. Ворота могут служить как вспомогательный элемент декора, который не только скрывает недостатки, но и подчёркивает преимущества дачной усадьбы.
Советы
При соблюдении некоторых правил можно избежать множеств неприятностей. Пренебрежение стандартными советами могут привести к полному разрушению стены, например и множества других пагубных последствий.
Следует устанавливать, как видно на фото привода для ворот на боковую область стены. Причем конструкция должна выдерживать вес привода, а также ворот. При наличии штукатурки, от нее стоит избавиться. Затем приварите металлический уголок размером в 100 мм в ширину.
Избегайте перекосов, или других неровностей на каркасе. В дальнейшем даже значительная невнимательность может привести к негативному результату.
Для роль ставней стоит оставить место по 15 см для монтажных работ.
Автоматический электропривод может давать некоторые сбои. В частности это касается холодной поры года, зимы. Для избегания этого необходимо проложить нагревательный кабель. Чтобы защитить устройство от дождливой погоды необходимо установить дренаж, предназначенный для слива жидкости. Понадобится также козырек.
Приводы и автоматика
Ворота на автоматике с дистанционным управлением могут оснащаться двумя видами электронных приводов. Это:
Линейный аналог. Данные приводы могут быть двух видов – гидравлические и электромеханические. В гидравлическом варианте используется специальный насос, который за счёт движения запускает гайки, которые контролируют створки.
Во втором случае применяется так называемый принцип червячных передач, когда происходит сцепление червяка и колеса, которые контролируют части изделия.
Рычажный аналог. Способ их применения заключается в том, что в колонне, которая находится вблизи самой конструкции, располагается специальный стержень, заставляющий металлические (или деревянные) части двигаться по заданной траектории.
Плюсы и минусы автоматических распашных ворот
встроенную автоматическую систему
Обычно распашные ворота могут двигаться в обе стороны, но лучше, чтобы они открывались в сторону дороги. Такие правила нужны, чтобы снизить риски при возникновении пожара, да и просто использовать такой вариант удобнее и красивее в частном доме.
Даже если система, на первый взгляд, обладает большим количеством положительных характеристик, это не значит, что нужно спешить с покупкой, и в случае автоматического механизма действует аналогичное правило.
Например, отбить желание устанавливать автоматическую систему, может лишь цена этой конструкции, ведь покупка обычных распашных ворот обойдётся значительно дешевле. Стоимость автоматической системы может быть и большая, но при этом можно немного сэкономить. Цена на распашные ворота зависит от веса конструкции, электрического привода и красоты полотна.
Кроме того, на стоимость влияет и наличие дополнительной калитки, которая увеличивают цену на 20−30%. Поэтому если хочется всё-таки поставить автоматику, то можно отказаться от некоторых деталей или выбрать более простое в оформлении полотно и тем самым снизить стоимость конструкции.
К преимуществу автоматических ворот можно отнести их долговечность, универсальность и надёжность. Многие не доверяют электромеханическим системам, но практика показывает, что использование подобной конструкции не усложняет жизнь. Створки на протяжении многих лет открываются плавно в течение 12−15 секунд.
К недостаткам автоматической системы можно отнести то, что ворота фактически перестают работать, как только появляется препятствие, которое мешает нормально двигаться полотну. В итоге это может привести к деформации деталей.
Как следить за техническим состоянием распашных ворот
постоянно проводить диагностику
Нагрузка из-за мусора во время работы автоматической системы ворот может привести к ухудшению работы или полному выходу из строя привода.
Если нет возможности постоянно проверять отверстия и выемки системы, нужно хотя бы проводить профилактические работы. Это своего рода поддержание состояния полотна и внутренней системы.
В профилактику входят очистные работы, а также смазка важных деталей. Это снижает нагрузки на автоматическую систему и не даёт деталям стираться.
Иногда люди и сами становятся виновниками поломки конструкции, когда прилагают физические усилия, чтобы закрыть ворота, которые не работают просто из-за попадания мусора. Такой сценарий почти всегда приводит к поломке основных деталей механизма. Помочь в этом случае может только специалист.
Подбор электропривода
Именно эта часть отвечает за качество работы автоматики, поэтому следует делать правильный выбор.
Для этого необходимо выделить основные данные полотна, а именно:
- линейные размеры ворот;
- расстояние от дверных петель до опоры с боковой стороны;
- общий вес конструкции.
Существует несколько типов электрического привода, но большей популярностью пользуется рычажной или линейный вариант. Система автоматического управления у обеих систем почти одинакова. Створки ворот перемещаются по команде владельца с помощью специальной металлической руки, которая двигает полотна.
С технической стороны между рычажным или линейным типом также нет разницы. Даже несмотря на то, что системы идентичны между собой, люди предпочитают выбирать себе линейный вариант, который отличается компактностью и красивым видом. Такая система устанавливается на въездных воротах, а вот на гаражи ставят уже рычажный тип.
Вариант с рычажным приводом для ворот отличается своей неприхотливостью в работе. То есть за системой почти не нужно ухаживать, а достаточно проводить профилактические работы раз в год. Кроме того, такой вид оборудования легче устанавливать своими руками, правда, потребуется проводить точную регулировку дверных полотен во время движения.
Основные моменты при выборе привода

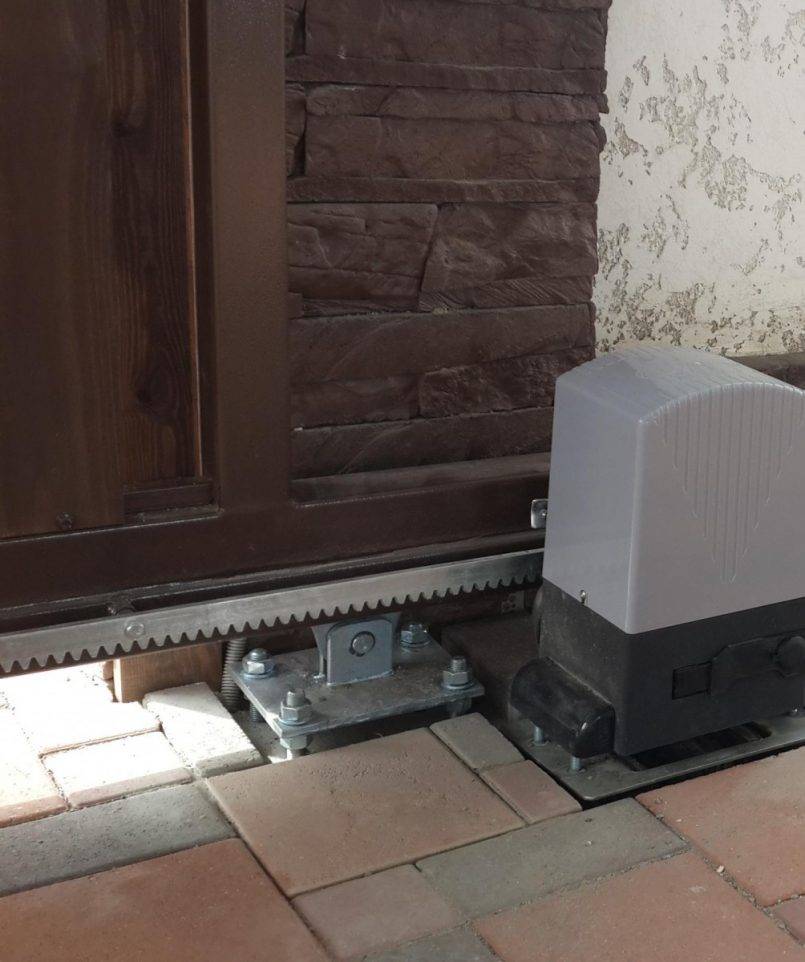

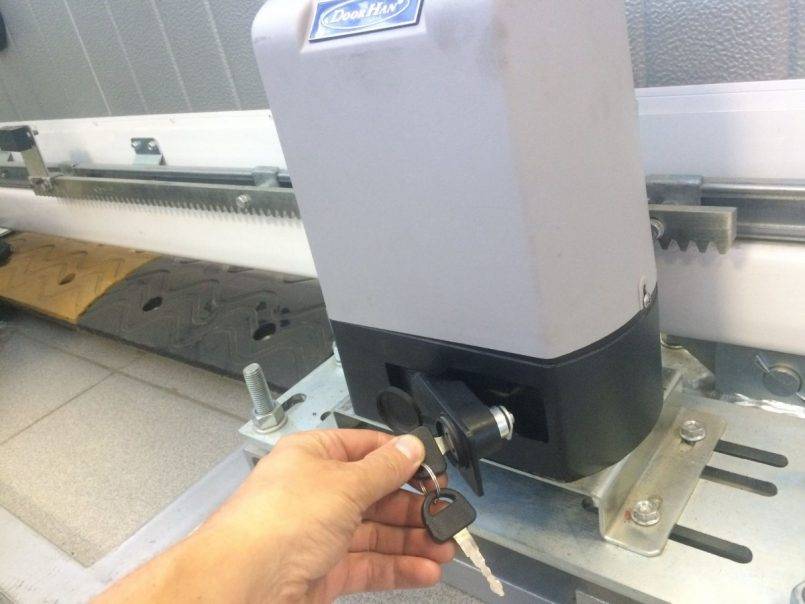

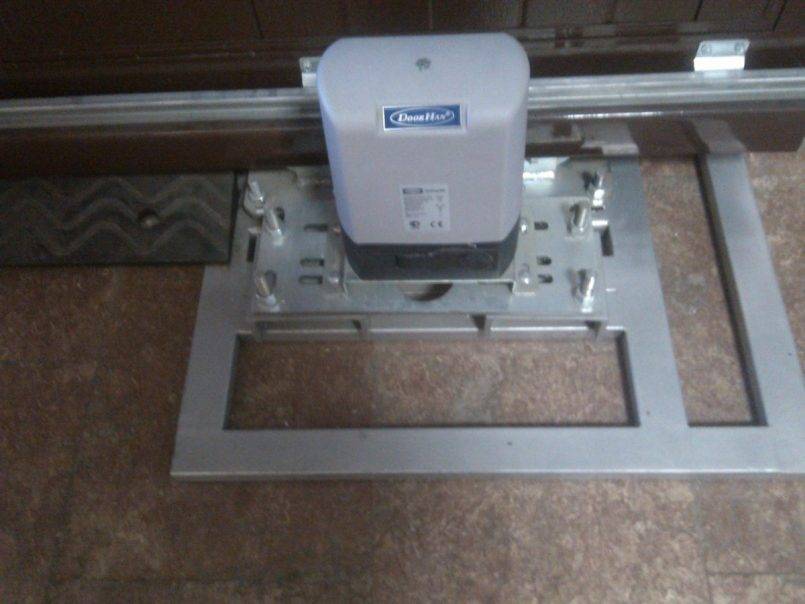

Любой опытный и успешный человек без проблем может вам сказать, что детали играют важнейшую роль. Если посмотреть на фото привода для откатных ворот разных производителей, то довольно сложно будет найти значимые отличия. Все потому, что они скрываются внутри устройства, а потому могут менять характеристики прибора.
При желании можно найти и другие особенности, вроде наличие питания от сети или аккумулятора, но нас это сейчас не интересует.
С мощностью все должно быть предельно понятно – чем тяжелее ворота, тем мощнее должно быть устройство привода для откатных ворот, но даже здесь есть свои подводные камни.
Касательно погоды, то здесь важны как осадки, так и общий температурный режим в вашем регионе. Все дело в том, что некоторые модели могут испытывать определенные проблемы в климате вроде нашего, где зимой в отдельных городах температура может опускаться на 30-40 градусов ниже нуля.
Прежде всего температуры сказываются на основных цепях и механизмах, из-за чего определенные модели, выпущенные в других странах, иногда не очень хорошо работают в нашем климате.
Похожая ситуация и с жарой, но ее влияние при этом не столько велико, ведь перегрева все равно быть не должно, поскольку механизм работает не постоянно.
Остальные особенности, которые мы ранее отмечали уже, чаще всего выступают в виде бонуса, а потому обязательными не считаются. Далее хотелось бы рассмотреть названные нами пункты более детально.

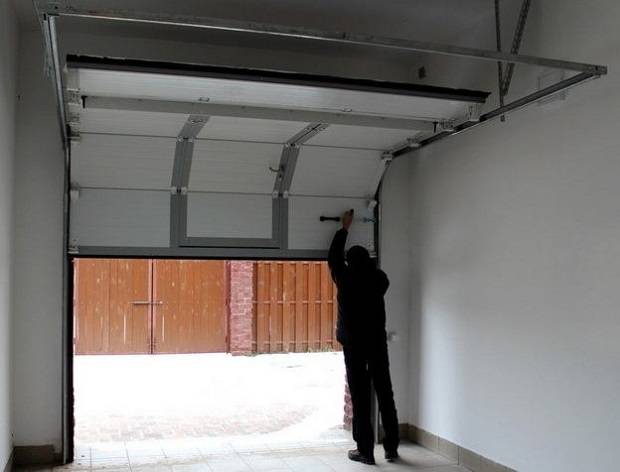

Секционные автоматические ворота
Такой вариант также часто используется и для заезда на придомовой участок, и для гаража.
Створка здесь одна, но она состоит из подвижных горизонтальных секций на подвижных сочленениях, что обеспечивает створке гибкость. Двигаясь на роликах по направляющим, все полотно уходит вверх, собираясь под потолком.
Работа всех створок облегчается за счет пружин: торсионными или пружинами растяжения. Подбираются они индивидуально для каждой конструкции исходя из ее веса.
Такую систему можно использовать как в ручном режиме так и с автоматическим приводом.
Достоинства
- Универсальность. Можно подобрать под любой существующий проем.
- Безопасность. Есть защита от обрыва привода и падения всей створки.
- Привлекательный дизайн. Можно подобрать любую расцветку и фактуру.
- Практичность. При соблюдении технологии при монтаже, срок эксплуатации без поломок доходит до 20 лет.
- Простота конструкции. А с дополнительным электроприводом еще и комфорт.
Автоматика для секционных ворот
Если принято решение организовать гаражные ворота своими руками с автоматическим открыванием/закрыванием необходимо учесть следующее:
- Не только размер, но и вес конструкции. От этого зависит как передаточное число вращения, так и мощность двигателя.
- Дополнительные опции — фотоэлементы, антенны на пульт управления.
- Резервное переключение на ручное управление.
- Страну производства. Понятно стремление сэкономить, но желательно отдать предпочтение известным и проверенным брендам.
Стандартно весь комплект автоматики состоит из:
- Электромеханического привода с самоблокирующим редуктором.
- Направляющей рейки.
- Электронного блока управления.
Также дополнительно комплектуется:
- Фотоэлементами;
- Датчиками движения;
- Осветительными приборами и так далее.
Современный рынок Европы и Китая предлагает широкий выбор автоматики для секционных ворот.
Основные типы приводов для секционных ворот
Для секционных ворот есть несколько типов приводов
Навальный привод
Такие системы устанавливаются при условии высокой интенсивности использования устройством. Обладают большим запасом по мощности.
Рекомендуется к установке на промышленных предприятиях. Автоматика дублируется ручным приводом — цепным механизмом.
Потолочный привод
Рекомендован к установке на индивидуальные автоматические ворота для гаража.
Мощность такого механизма достаточна для домашнего гаража и гораздо проще в использовании. Ценовой сегмент существенно ниже навальных приводов. Само устройство монтируется на потолке по центру помещения. Дверное полотно приводится в движение мотором с металлическим тросом. Также есть возможность продублировать ручным приводом.
Настройка систем автоматики
После того как ворота для гаража своими руками и система автоматики установлены требуется комплекс мероприятий по дополнительной настройке.
Обычно требуется отрегулировать натяжение тросов и торсионные пружины. Но эти работы требуется выполнить тщательно, не допуская перекосов секций.
Грамотно установленная система обладает такими признаками как:
- откликается на команды с пульта;
- нет признаков неполного подъема полотна или наоборот частичного опускания;
- нет неравномерности перемещения в пазах:
- нет посторонних звуков при работе механизма.
Все эти мероприятия по регулировке реально проделать самостоятельно своими руками.
Такие системы удобны, внешне привлекательны и набирают популярность в нашей стране.
Почему выбирают распашные ворота
По способу открывания ворота могут быть распашными и откатными. Створки распашных ворот подвешиваются металлические на петли, которые позволяют частично регулировать их положение и исключают возможность их падения.
Очень важно правильно расположить ворота по отношению друг к другу. Только при правильном выравнивании они позволяют открываться и закрываться свободно и плавно
Принимая решение о выборе этого типа ворот, необходимо оставить достаточно места для распахнутых крыльев. Вышеуказанные условия не обязательно должны выполняться откатными воротами.
Выбор ворот в основном зависит от предпочтений владельца недвижимости, но часто он также определяется другими факторами, такими как размер участка или длина проезжей части.
- Основная функция ворот – обеспечить удобный и безопасный доступ транспортного средства на территорию. Кроме того, не менее важен эстетический вид.
- Распашные ворота – традиционное решение, пользующееся большой популярностью. Этот вид ворот в основном ставят на участках с большим расстоянием между забором и постройками.
Распашные ворота также имеют классический вид и красивый дизайн (его можно увидеть на фото распашных ворот), который подходит для большинства стилей, поэтому находит признание у многих поклонников дачи и частного дома.
Виды ворот
Автоматизировать процесс открытия и закрытия можно в воротах любого типа, но принцип реализации и необходимые элементы будут кардинально отличаться. Всего существуют три основных типа:
- Распашные ворота – наиболее простой и распространенный вид, представляющий собой одну или две створки, которые могут открываться внутрь или наружу;
- Откатные ворота – представляют собой сплошную панель, отодвигающуюся в сторону вдоль стены или забора;
- Подъемные и подъемно-поворотные ворота (роллетные) — представляют собой секционную конструкцию из пластика или металла, набираемую в замок, поднимаясь вверх, секции складываются или поворачивают под потолок.
Откатные, в свою очередь подразделяются еще на три категории (подвесные, рельсовые и консольные). Подвесные используются в промышленных помещениях или в местах, где верхний габарит ограничен конструктивными элементами. Рельсовые используют рельсовый путь для перемещения по нем въездных ворот, но этот тип использует редко из-за сложности эксплуатации и необходимости высокой точности подстройки.
Подъемные в качестве автоматических гаражных ворот требуют разработки проекта и высокой точности работ, из-за чего процесс их самостоятельной реализации без наличия соответствующего опыта не представляется возможным. Поэтому в рамках статьи мы рассмотрим более практичные и простые в изготовлении варианты – распашные и консольные откатные ворота.
Это интересно: Как сделать теплицу своими руками – строительство в домашних условиях: кратко и понятно
Особенности
Привод современного образца делится на две основные группы: поставляемые с автоматикой в комплекте и продающиеся без нее. Такое разграничение вполне оправдано, ведь оно позволяет выбрать самый подходящий тип и даже смонтировать его без посторонней помощи.
Чаще всего управление приводом производится с помощью:
- центрального координирующего блока, использующего вынесенные наружу индикаторы положения ворот;
- систем, распознающих наличие препятствий;
- средств дистанционного управления: брелоков, приемников сигнала и пультов;
- реверсивных электромоторов, систем питания и защищающих от перегрузки блоков;
- крепежа, удерживающего приводы на поверхности опорных рам.
Все эти компоненты совершенно необходимы, а в зависимости от личных предпочтений и конкретной ситуации, они могут дополняться и другими деталями. Часть устройств оборудуется панелями для работы с бесконтактными картами либо клавиатурами для ввода кодов доступа.
Виды автоматических ворот
Высокая стоимость покупных моделей автоворот отпугивает владельцев загородных участков от такой покупки.
Если бюджет ограничен, самодельные автоматические ворота — это идеальный вариант.
Автоматические конструкции бывают таких видов:
- гаражные;
- откатные;
- распашные.
Автоматические конструкции делятся на 3 типа

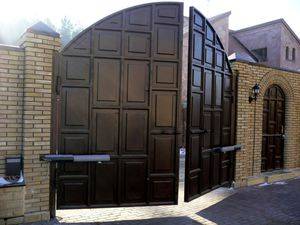

Распашные конструкции
Самые популярные и давно известные — это распашные конструкции. Они состоят из 2 створок, которые крепятся на боковых столбах с помощью 2-3 петель. Отличаются большой надёжностью. Минус — необходимость в дополнительном месте для открывания снаружи или внутри участка.
Распашные врата преимущественно устанавливаются в узких проездах, где другие конструкции не подойдут. В этом случае надёжность будет самая лучшая. Ещё одним минусом таких ворот является необходимость в укреплении опорных столбов. Если они не будут иметь достаточной жёсткости, то со временем наклонятся внутрь, что приведёт к заклиниванию створок.
Также при установке автоматики на такой тип ворот нужно покупать два механизма, которые будут синхронно работать, в отличие от других типов, где необходимо приобретать один электрический двигатель.
В этом видео вы подробнее узнаете об автоматических воротах:

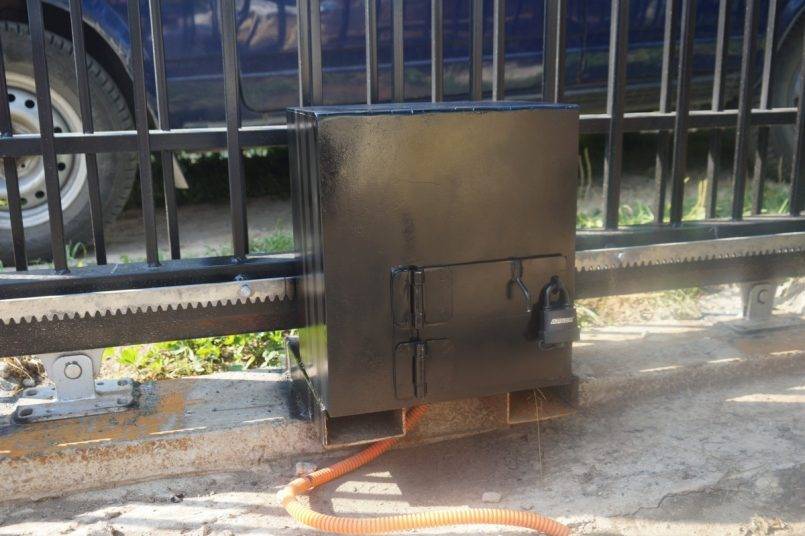

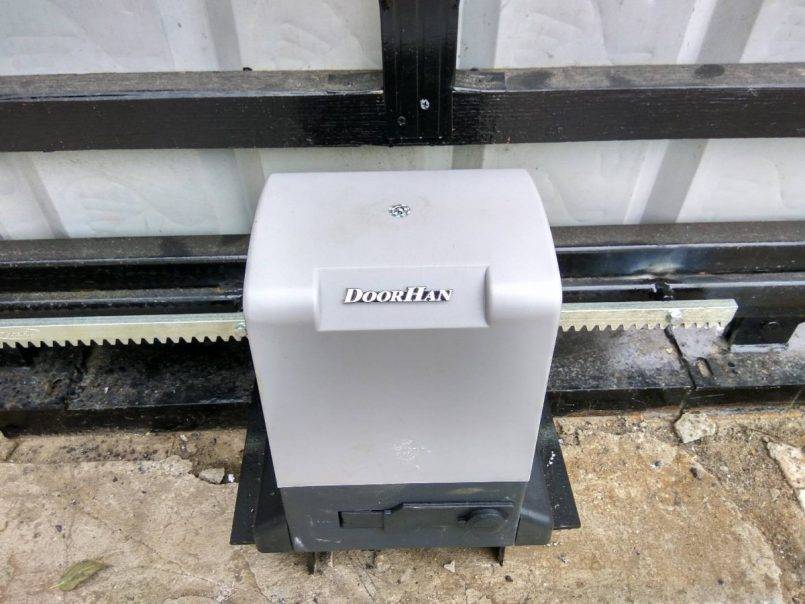

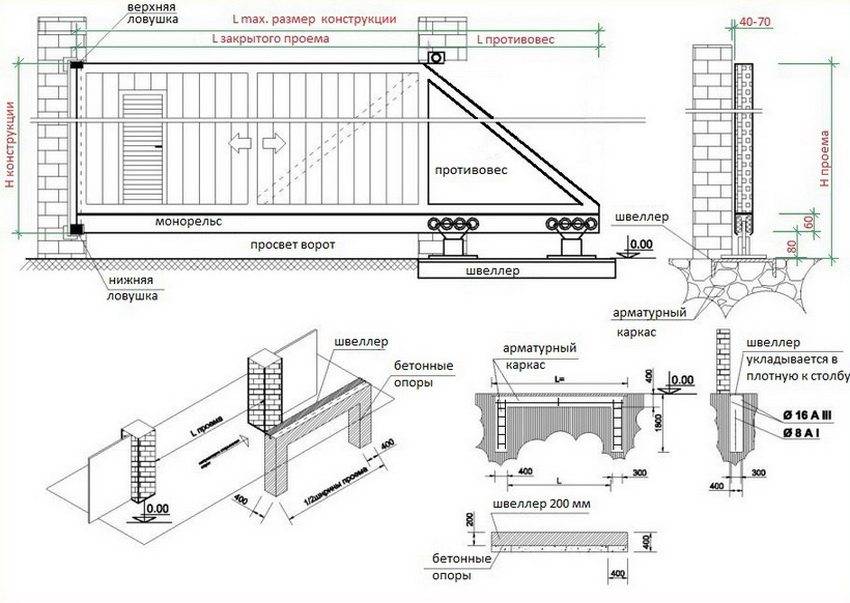

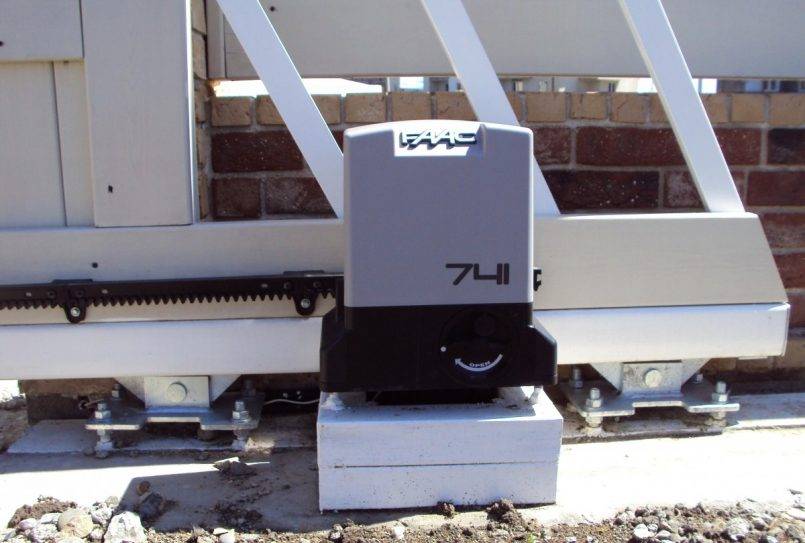

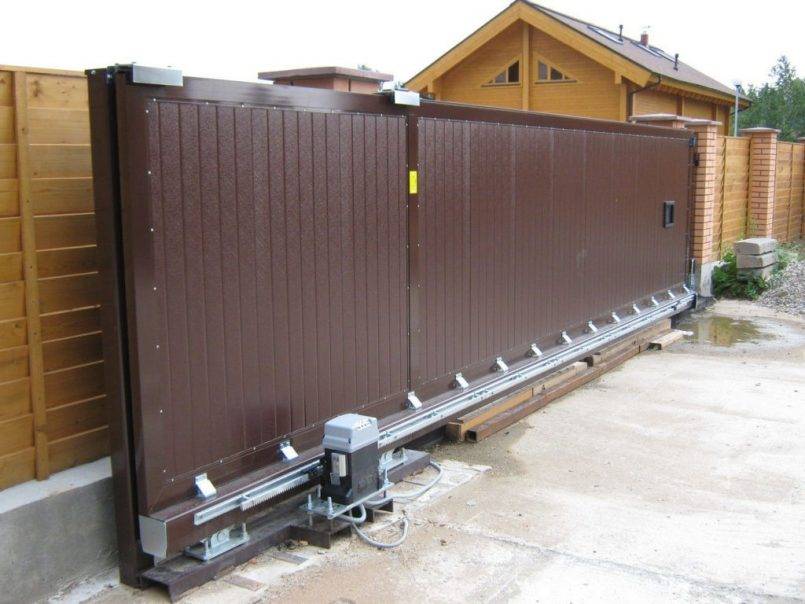

Откатная разновидность
Откатные ворота отличаются удобством в использовании. В открытом положении они находятся вплотную к забору и практически не занимают места на участке. Кроме этого, в таком типе ворот есть три вида опор.
В зависимости от опорной поверхности откатные ворота бывают:
- Консольные. Опорой выступают роликовые механизмы, которые с помощью кронштейнов или болтов крепятся к бетону. Располагается такой механизм вне зоны проезжей части. На практике конструкции с нижними роликовыми механизмами-опорами и верхними направляющими считаются самым надёжным и удобным вариантом. В основном такие конструкции ворот и устанавливают.
- Рельсовые. Снизу на проезжей части по всему периметру устанавливается направляющая рельса, по которой ездят ролики, приваренные к створкам. На сегодняшний день она утратила свою популярность, так как её можно установить не на всех поверхностях, а также нужен постоянный ремонт и чистка направляющей.
- Подвесные. Для них характерна верхняя направляющая. Сами створки передвигаются на роликах. Их монтируют в местах, где требуемая высота ворот более 2 метров. При необходимости такой тип ворот может состоять из 2 частей. Устанавливают двойные подвесные конструкции в местах, где нет достаточно места по бокам для установки одностворной конструкции.
У откатных конструкций имеются свои нюансы
Откатные ворота используют во многих областях: частных, производственных и т.п. Такой тип ворот наиболее удобен, так как не требует дополнительного места перед въездом.
Минусами конструкции являются:
- необходимость установки фундамента;
- более сложная конструкция, по сравнению с распашными;
- при узком проезде откатные конструкции не установить, так как потребуется минимум 4-5 метров в сторону от проезда для их размещения в открытом положении.
Гаражные типы
Для гаража подойдут все три вида конструкций.
Но, как правило, выделяют следующие разновидности:
- подъемно-поворотные;
- секционные;
- роллетные.

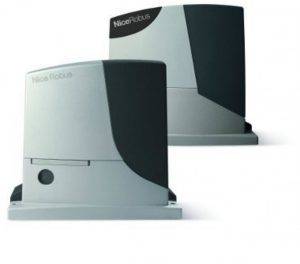

Привод для ворот
Сделать привод можно из деталей и узлов от автомобилей и бытовой техники. Так, для механизма автоматического открытия ворот можно использовать:
- редукторные электрические двигатели, создающие усилие не меньше 120 Н;
- электростеклоподъемники;
- домкраты винтового типа (как для отечественной «классики»);
- актуаторы для привода спутниковых антенн.
Система дистанционного управления может быть сделана из простой автосигнализации или центрального замка. Достаточно подключить электромоторы приводов посредством обычных 12-вольтовых реле. Также понадобятся как минимум два концевых выключателя, лампа и провода.
Пошаговая инструкция по изготовлению и монтажу ворот
После расчистки места для установки конструкции и подготовки материалов и инструментов можно начинать основную работу.
Разметить место для закапывания опорных столбов, а затем буром сделать ямы под их установку глубиной примерно 1,2 м, а диаметром 0,5 м. Если нет бура, можно использовать лопату. Столбы должны стоять очень прочно, так как от этого зависит и надёжность будущих ворот.
- Зачистить трубы, удаляя с них ржавчину, обработать антикоррозийным средством и обернуть нижний край рубероидом. Это необходимо для защиты деталей от коррозии.
На дно каждой ямы насыпать слой щебня толщиной около 15 см, установить трубы и залить бетоном. Верхние части каждой стойки закрыть специальными заглушками, чтобы внутрь не попадала вода.
- Вертикальность опор проконтролировать с помощью уровня. Чтобы столбы не покосились, их можно подпереть специальными брусьями. Подождать, пока бетон высохнет (3–5 дней).
Собрать раму на специальной ровной площадке.
Сварить её и дополнительно укрепить стальными уголками.
Длинные стороны каркаса зрительно разделить на 3 части и к условным точкам приварить перемычки — рёбра жёсткости. Можно приварить планки ещё и по диагонали.
Приварить петли к местам крепления перемычек.
Облицевать каркас профлистом, предварительно вырезав ножом по металлу прямоугольные выемки для петель.
Для крепления использовать шурупы с шестигранной головкой, подобранные под цвет основного материала.
Петли лучше приваривать, когда каркас ещё находится на площадке. Чтобы ворота невозможно было снять, приварить над верхней частью дополнительные крепёжные уголки.
Навесить ворота на петли и подложить под середину конструкции деревянную подставку.
Электропривод для распашных ворот
Эту деталь также можно сделать своими руками, если вы разбираетесь в электричестве. Главная её часть — механизм от параболической антенны с червячной передачей. Спутниковое ТВ старого образца имеет поворотный механизм, который можно установить на распашных воротах. Червячная передача действует, как и поворотный механизм, но может работать от низкого напряжения в 36 вольт. Заводские приводы работают только от электросети в 220 вольт.
Электропривод от спутниковой антенны можно установить на распашные ворота
Для сборки понадобится:
- два электрических привода с наиболее длинными штоками, которые можно купить в специализированных магазинах;
пульт дистанционного управления с дальностью действия не менее 50 м;
- понижающий трансформатор;
- электрическое реле для предотвращения поломки привода в случае попадания под ворота посторонних предметов.
Собрать устройство можно за один день.
Установка заводского электропривода
Если вы предпочитаете более надёжную систему, лучше использовать автоматические заводские устройства. Но вначале необходимо определиться, куда будут открываться створки — внутрь или наружу.
Створки распашных ворот могут открываться внутрь или наружу
Инструменты для установки привода:
- электрическая дрель;
- плоскогубцы;
- шуруповёрт;
- рулетка;
- изоляционная лента;
- молоток.
Чтобы выбрать тип устройства, понадобится замерить расстояние между петлями и внутренней стороной опоры:
если оно менее 15 мм, подойдёт более дешёвый линейный механизм, не оборудованный рычагами;
если от 15 до 30 мм, то придётся приобретать рычажный вариант или сделать определённые ниши для первой системы.
Далее, мы определяем ширину створки, а также учитываем обязательную ветровую нагрузку. Створки ворот должны ходить легко, чтобы электропривод мог плавно открывать и закрывать их. Если конструкция открывается внутрь, можно устанавливать любые электрические приводы. Для стальных столбов лучше всего взять линейную или рычажную модель, а для кирпичных — только вторую. Если створки ворот открываются наружу, то подойдёт любая система, которую монтируют внутри проёма. Места она займёт около 15 сантиметров с каждой стороны конструкции.
Порядок работы:
- По кругу колонны приварить металлические усилители при осуществлении монтажа электропривода на кирпичный столб.
Установить гидравлический привод на ручной режим и подсоединить с помощью сварки крепёжные элементы к воротам.
Если выбрана линейная модель, то после приваривания оставить после полного открывания ворот хотя бы 1 см для плавного и свободного хода. Проверить ход створок и чёткость движения электропривода, а затем поставить упоры и двигатели.
Поставить планки, подшить пульты и включить систему. Затем автоматику оборудовать выключателями.
Установить сигнальную лампу и фотографическое устройство, которое невозможно оборудовать, пока не будут отрегулированы все остальные системы.
