Защитный слой бетона для арматуры в фундаменте: выясняем необходимую толщину защитного слоя бетона

Нормативная база

При реализации строительных работ рекомендовано руководствоваться указанными документами.

СП «Бетонные и железобетонные конструкции»

Документ разработан в соответствии с обязательными требованиями, вменяемыми законодательством. Он нормирует правила и нормы, которые предъявляются к проектированию и расчету конструкций, основанных на бетоне и железобетоне, в том числе в частном гражданском строительстве.

СНиП 3 03 01 87

Актуализированная версия нормирует требования, применимые при возведении сборных и монолитных железобетонных, бетонных, стальных и деревянных конструкций. СНиП 2 03 01 84 трактует правила проектирования для такого типа сооружений.

Выбор оптимальной толщины

Все конкретные данные о защитном слое бетона представлены в нормативных документах. Эти нормы являются оптимальными для защиты металлических конструкций в различной бетонной продукции. Рассмотрим те, которые чаще всего встречаются при выполнении такого рода работ.

• В случае, когда арматура размещается продольно и является ненапрягаемой или же натяжной, то защитный слой должен быть по величине равный или чуть больше диаметрального сечения стержня.
• Если речь идёт о фундаментных балках или фундаментах сборного типа, то толщина слоя бетона составляет 3 см.
• В монолитных основаниях с присутствием бетонной подготовки – 3,5 см. В тех же монолитных основаниях, но с отсутствием бетонных подготовок – слой 7 см.
• Если бетонная подготовка не используется или же основание монтируется на каменистом грунте, то защита уменьшается до 4 см.

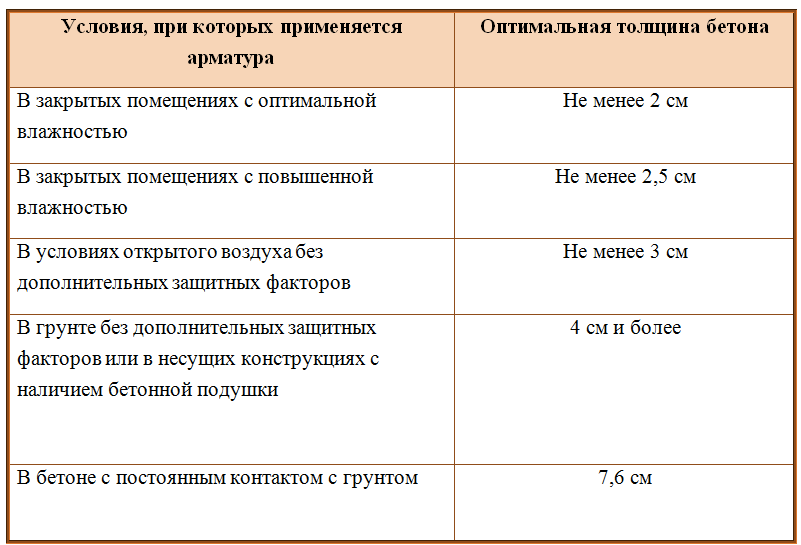

Предоставим таблицу оптимальных значений данных величин.

Приведём некоторые данные по требованиям ACI 318-05: В принципе почти во всех случаях защищающий слой из бетона должен соответствовать диаметру арматуры, которая используются. Если же защищающий бетон превышает 5 см, то необходимо укреплять его с помощью конструктивной металлической сетки.

• Защита на внешней стороне фундамента для арматуры с диаметральным сечением 20 мм составляет от 2,5 см до 4 см. Если диаметральное сечение более 20 мм, то размеры слоя защиты увеличивают до 5 см.
• Бетонный слой для арматуры с диаметром до 40 мм со стороны, которая не подвергается воздействию внешних факторов, составляет 2 см.

Для того, чтобы зафиксировать требуемую величину бетонной защиты, используют специальные приспособления. Особенно они востребованы для установления нижних и боковых частей армирующего пояса. Их устанавливают на основании углубления фундамента и по бокам таким образом, чтобы они упирались об опалубку и зажимали армирующую конструкцию. Эти устройства не должны изготавливаться с помощью обрезков арматуры или с применением деревянных брусочков. Лучше всего приобрести уже готовые пластиковые фиксаторы.

Посмотрите видео, как правильно залить арматуру необходимым слоем цемента.

Показатели для поперечной арматуры

Для металлических прутьев, которые выполняют функцию поперечных соединений, величина слоя защищающего бетона, зависит от размеров разреза конструкции. Если его значение не превышает 25 см, то толщина защиты 1 см. Если же сечение более 25 см, то величина составляет– 1,5 см. Приведём некоторые данные максимально допустимых отклонений для защитного бетонного слоя:

В случае усиления бетонных конструкций, размер защиты из бетона должен составлять не меньше двух, а то и трёх значений диаметрального сечения арматурных стержней. Если выполняются работы с присутствием элементов, которые содержат продольный нагрузочный каркас, и он располагается в специализированных каналах с натягиванием на бетон, то толщина его должна составлять никак не меньше 40 мм и обязательно учитывается значение диаметрального сечения самого канала.

Рекомендуем посмотреть видео, рассказывающее о заливке поперечной арматуры.

Если нагрузочные элементы размещают со стороны влияния на них природных условий, то значение размера защиты из бетона составляет не менее 2 см. Устанавливаемые каркасы армирующих сеток или арматурных стержней располагаются на определённом расстоянии от концов элемента. Его самое меньшее допустимое значение таково:

Требования к напрягаемым элементам

• Для балок длиной до 9 м, стеновых панелей с пролётом до 18 м, сборных плит – 10 мм.
• Для сборных колон длиной более 18 м – 15 мм.
• Для сборных участков длиной более 18 м – 10 мм.
• Для монолитного фундамента, длина которого не более 6 м, а диаметр прутьев не больше 40 мм – 20 мм.
• Для монолитных сооружений любой длины, с диаметром стержней более 4 см – 20 мм.

Толщина защитных слоев

Конкретные значения толщины защитного слоя бетона устанавливаются нормативными документами — СНИП и созданными на их основе Сводами Правил. При этом обязательно учитываются особенности железобетонной конструкции, о которых было сказано выше.

Нормативы «разбросаны» по нескольким документам, поэтому попробует все же сделать некую «сублимацию», чтобы картина получилась максимально наглядной.

• Если обратиться к положениям СНиП 52 — 01-2003 «Бетонные и железобетонные конструкции», пункт 7.3 «Требования к армированию», то в их подпунктах о защитном слое сказано, что толщина защитного слоя бетона должна быть не меньше диаметра арматурного прута, но при этом и не меньше 10 мм.
• Теперь – Свод Правил СП 50 — 101-2004 «Проектирование и устройство оснований и фундаментов зданий и сооружений». Здесь уже информация – более конкретная:

— Для продольной рабочей арматуры фундаментных балок (ленточных фундаментов) и сборных оснований толщина защитного слоя должна выдерживаться не менее 30 мм.

— Для монолитных фундаментов рекомендуется выполнять бетонную подготовку основания, толщиной 100 мм. Допускается трамбованное песчаное или щебенчатое заполнение с последующей заливкой стяжки. В обоих этих случаях толщина защитного слоя для продольной рабочей арматуры в области подошвы должна составлять не менее 35 мм.

— Если монолитный фундамент, по обоснованным соображениям, будет заливаться без упомянутой выше бетонной подготовки, только на песчано-щебеночную подушку, то защитный слой в области подошвы должен составить не менее 70 мм.

Следующий регламентирующий документ – Свод Правил СП 52 — 101-2003 «Бетонные и железобетонные конструкции без предварительного напряжения арматуры». Он дает нам следующую информацию:

— Для железобетонных конструкций, расположенных в закрытых помещениях с нормальным или пониженным уровнем влажности, для рабочей арматуры достаточно толщины защитного слоя 20 мм.

— То же, но для помещений с повышенным уровнем влажности и без проведения в них специальных дополнительных защитных мероприятий, толщина защитного слоя возрастает до 25 мм.

— Для железобетонных конструкций, расположенных на открытом воздухе, без проведения дополнительных защитных мероприятий, потребуется слой в 30 мм.

— Для конструкций, расположенных в грунте, в том числе и в фундаментах при выполнении бетонной подготовки, устанавливается минимальная толщина слоя в 40 мм.

При использовании сборных элементов толщина защитного слоя для них может быть уменьшена на 5 мм.

Для конструктивной арматуры показатели толщины защитного слоя также могут быть уменьшены на 5 мм по сравнению с нормативами для рабочих прутов. Но при этом все равно соблюдается жесткое правило, чтобы толщина слоя не стала меньше диаметра самой арматуры.

Еще один очень интересный документ. Если посетить форумы профессиональных строителей, то можно заметить массу положительных отзывов о справочном пособии «Проектирование железобетонных конструкций» под редакцией доктора технических наук А. Б. Голышева . Эта книга вышла еще в 1985 году в Киевском издательстве « Будiвельник », затем неоднократно переиздавалась. И, по мнению многих профессионалов — ничего лучше до сих пор для практических расчетов не предложено. Есть смысл ознакомиться и с рекомендациями этого справочного пособия:

— Толщина защитного слоя для сборных фундаментов и фундаментных балок, вне зависимости от сечения – 30 мм.

— Для монолитных фундаментов, устраиваемых на бетонной подготовке, или без нее , но на скальной грунте – 35 мм.

— Монолитные фундаменты без предварительного выполнения бетонной подготовки – 70 мм.

— Для поперечной, распределительной и конструктивной арматуры, если минимальный размер сечения (высота или ширина) конструкции менее 250 мм, толщина защитного слоя должна составлять не менее 10 мм. При размерах сечения более 250 мм этот параметр возрастает до 15 мм. Понятно, что им в этом случае действует единое правило – толщина не может быть меньше диаметра арматурного прута.

Этим же пособием рекомендуется толщина защитного слоя с торцевых сторон продольных и поперечных арматурных прутьев, проходящий по все длине или ширине железобетонной конструкции.

— Для сборных элементов длиной до 9 метров включительно – 10 мм.

— Для монолитных элементов длиной до 6 метров, при диаметре арматуры до 40 мм – 15 мм.

— Для монолитных элементов длиной свыше 6 метров при диаметре арматурных прутов до 40 мм, а также для конструкций любой длины при диаметре прутов более 40 мм – 20 мм.

Наконец, стоит посмотреть еще и на СНиП — 87 «Несущие и ограждающие конструкции», в котором оговорены возможные отклонения от заданных параметров толщины защитного бетонного слоя :

Восстановление защитного слоя бетона

Защитный слой бетона представляет собой слой бетонной смеси, толщина которого равна расстоянию от поверхности до начала арматурных частей. Основное предназначение защитного бетонного слоя – предохранение арматуры от неблагоприятных воздействий внешней среды – повышенной влажности, нагрева, коррозии и др. Кроме этого, защитный слой необходим для закрепления арматуры в бетоне и обеспечения совместной работы железа и бетона.

В процессе эксплуатации зданий или сооружений строительные конструкции подвергаются жестким атмосферным воздействиям, главными из которых является периодическое увлажнение поверхности бетона и температурные колебания, которые приводят к постепенному разрушению защитного бетонного слоя. В нем появляются различного рода трещины и отслоения, происходит оголение арматуры и последующая ее коррозия. Все это говорит о необходимости восстановления защитного бетонного слоя.

В современной строительной индустрии существует ряд способов, применяемых для восстановления и укрепления защитного бетонного слоя. Рассмотрим их подробнее.

1. Оштукатуривание строительной конструкции плотным цементно-песчаным раствором с последующим нанесением трещиностойкого лакокрасочного покрытия;

2. Обетонирование поверхности цементным или полимерным бетоном, имеющим прочность не ниже восстанавливаемой конструкции.

3. Нанесение на поверхность специальных полимерных клеевых материалов.

4. Торкретирование бетонных поверхностей.

Первые три способа позволяют эффективно избавиться от повреждений защитного слоя, однако, не улучшают непосредственно эксплуатационные характеристики ремонтируемой конструкции. Кроме того, указанные способы не обеспечивают достаточное сцепление нового бетона или цементного раствора со старым бетоном, а полученный после восстановления защитный слой не обладает приемлемой прочностью, водонепроницаемостью и коррозионной стойкостью. Применение специальных клеевых составов осложнено высокой стоимостью работ и плохой совместимостью материала ремонтного слоя с материалом ремонтируемой конструкции по деформационным свойствам.

Торкретирование может применяться на поверхностях с любыми неровностями, расположенными в любой плоскости. Главным достоинством торкретбетона является высокая прочность сцепления ремонтного слоя с поверхностью ремонтируемой конструкции. Получаемый после торкретирования бетонный слой обладает повышенной плотностью, механической прочностью, водонепроницаемостью и морозостойкостью. Кроме этого, значительно улучшаются физико-механические свойства ремонтируемой бетонной поверхности – на 40% повышается прочность на изгиб, на 15% – прочность на сжатие и на 5 и более процентов – упругость бетона. Важными преимуществами торкретирования являются высокая производительность (а, как следствие, – скорость) и низкая себестоимость строительных работ.

Существует два метода торкретирования – «мокрое» торкретирование и «сухое» торкретирование.

При «мокром» торкретировании смесь цемента, воды и специальных добавок готовиться заранее, а уже затем через транспортировочный шланг подается на ремонтируемую поверхность. «Мокрое» торкретирование обладает следующими преимуществами – однородный состав бетона, возможность проведения работ в тесном помещении, минимальный отскок и др. Данный способ торкретирования применяется для ремонта больших поверхностей (площадью от 2 тыс. кв.м.).

При «сухом» торкретировании торкрет и вода смешиваются только на выходе из сопла торкрет-установки. Применение метода «сухого» торкретирования не требует подготовки основания ремонтируемой поверхности, позволяет за один проход наносить толстый слой торкрета и дает возможность осуществлять ремонтные работы с перерывами (в отличие от «мокрого» торкретирования, при котором приготовленная смесь должна использоваться непрерывно).

Таким образом, торкретирование бетонных поверхностей – самый быстрый и эффективный способ восстановления защитного слоя бетона. Данный способ уже много лет применяется строительной . Основополагающими принципами работы компании являются высокая скорость и качество работ, применение передовых технологий и материалов. Высококвалифицированные специалисты и большой опыт позволяют ООО «СДТ» гарантировать качество работ по восстановлению защитного слоя бетона методом торкретирования. Вот по этой ссылке вы можете более подробно узнать о том, как осуществляется торкретирование бетонных поверхностей, ценах и сроках выполнения работ.

Реконструкция защитного слоя

Под действием большого давления раствор вылетает из установки, уплотняя наносимый слой.

Толщина защитного слоя бетона с течением времени приобретает неудовлетворительное состояние и требует реконструкции. Воссоздание защитного пласта выполняют двумя способами:

• частичный ремонт, включающий латание трещин, сколов и т.д.;
• полная реконструкция верхнего яруса.

Ремонт по заделыванию трещин не занимает много времени и сил, для этого требуется только привести в порядок место повреждения, очистить его и нанести грунтовый раствор. После подготовительных работ приступают к латанию поврежденного места в железобетонных конструкциях .

Выполняя работы по полной замене поверхности защитного пласта, придерживаются определенных правил и требований. Полная реконструкция требуется, если:

• произошло разрушение металлов в следствие физико-химический взаимодействий с окружающей седой;
• произошло снижение свойств материала;
• случилось отслаивание предохранительного пласта.

Выполняя замену старого пласта на новый, придерживаются следующей инструкции:

• начинают работу по замене защитного пласта с определения его толщины с помощью специального приспособления, которые позволит измерить предохранительный пласт, состоящий из смеси цемента с водой;
• после чего нужно с особой аккуратностью снять непригодный к использованию пласт до места, где крепится стальной каркас;
• если существует надобность, то провести очищение поверхности металла от ржавчины в железобетонных конструкциях;
• после чего провести чистку от возможной грязи и пыли;
• по окончании подготовительно-очистительных работ приступают к нанесению бетонного раствора.

Укладывают смесь слоями под давлением сжатого воздуха или, как еще называют этот процесс укладки – механическим нанесением бетона. Такой способ обеспечит плотное прилегание частиц и взаимодействие бетона с поверхностью сооружений. Укладывают раствор толщиной не меньше трех сантиметров. Возможно нанесение нового пласта на старый, когда поверхность железобетонных построек имеет сильные повреждения и не поддается частичному ремонту. В случаях с надобностью в обработке механическим способом сооружений из железобетона, применяют агрегат с алмазными насадками.

При необходимости устанавливают фиксаторы для стального каркаса:

• «звездочка»;
• универсальные «треугольник»;
• круглые «колесико»;
• «стульчик»;
• универсальные «стойка»;
• «нагель»;
• «конус» .

Большое значение имеет защитный пласт для железобетонного и бетонного сооружения с арматурой. Он выполняет множество функций и продлевает эксплуатационный период построек. Таким образом, выполняя работы по укладке бетона, нужно досконально изучить местность и окружающую среду, в которой планируется постройка железобетонного сооружения, и выбрать толщину предохранительного пласта.

Также важно соблюдать соответствующие нормы и требования, а в процессе постройки — придерживаться инструкций и рекомендаций опытных строителей

Коррозия арматурного каркаса приводит не только к снижению прочностных характеристик стальных прутов, но довольно быстро может проявиться эрозией и разрушением поверхностного слоя всей железобетонной конструкции

Поэтому арматурный каркас, находящийся внутри бетонного монолита, необходимо в максимальной степени отгородить от проникновения к нему влаги в любом виде. Необходим барьер от агрессивного воздействия различных химических растворов, образующихся вследствие ставшего уже обыденным явлением техногенного загрязнения воздуха и грунта. Кстати, немалую роль в нейтрализации процессов химической коррозии играет щелочная среда, присущая бетону.

Вот в роли такой преграды и выступает прослойка, называемая «защитный бетонный слой». Но этим ее функции не ограничиваются. По сути, правильно созданная прослойка обеспечивает стабильную комплексную «работу» стального прута и бетона.

Итак, защитный бетонный слой выполняет следующие функции:

• Обеспечивает требуемое позиционирование арматурного каркаса внутри бетонного массива.
• Способствует равномерному распределению нагрузки на арматуру и основную массу бетона.
• Защищает металл от влаги, химических реагентов, иных негативных внешних воздействий, возникающих при сезонных изменениях погодных условий.
• Создаёт возможность качественной анкеровки (закрепления) арматуры в бетоне для обустройства стыковки арматурных каркасов соседних ж/б-конструкций или переходов на другой уровень.
• Значительно повышает огнестойкость железобетонной конструкции.
• Служит надежным основанием для последующего монтажа дополнительной защиты (гидро— и термоизоляции), на надземных участках фундамента – цокольной отделки.

Толщина этого защитного слоя берется «не с потока». Если она будет меньше установленной нормативами, то металл все равно начнет постепенно разрушаться коррозией. В то же время выдерживать ее чрезмерно большой (не нарушая при этом расчетных размерных параметров арматурного каркаса) – возрастут общие затраты на строительные материалы. Поэтому, необходимо выбрать единственно верный вариант этого параметра, который, как говорилось выше, нормируется СНиП.

Зависит толщина защитного слоя от следующих моментов:

• Диаметр и тип арматурного прута. Чем больше размер прута в сечении, тем толще должен быть защитный слой
• Сила и характер механической нагрузки на фундамент.
• Условия окружающей среды, в которые будет эксплуатироваться конструкция. Например, если фундамент устанавливается на влажных почвах, необходима надежная гидроизоляция конструкции. И в этом случае толщина защитного бетонного слоя должна быть максимально допустимой. Более подробная информация, касающаяся воздействия на железобетонную конструкцию внешних агрессивных сред, находится в СНиП 2.03.11—85 «Защита строительных конструкций от коррозии» в пунктах 2.18.- 2.29. и таблицах № 9—11.

Позаботьтесь о фундаменте – он требует утепления и гидроизоляции!

К сожалению, очень многие неопытные строители игнорируют вопросы дополнительной защиты основания дома от воздействия влаги и отрицательных температур. Чтобы обеспечить максимальную долговечность здания и комфортность проживания в нем необходимо провести комплекс работ по гидроизоляции фундамента тем или иным способом, а затем выполнить и утепление фундамента. Обо всем этом – в специальных публикациях нашего портала.

• Тип строения или отдельно расположенного железобетонного изделия. Размеры слоя для каждого из типов нормируются специальными документами.
• Технические эксплуатационные условия. В арматурном пруте, используемом в конструкциях с большой нагрузкой, возникает большее напряжение, чем в тех, которые имеют незначительную нагрузку. Стало быть, и защита для него должна быть более полноценной.

Что такое защитный слой бетона и зачем он нужен?

Защитный слой бетона укладывается независимо от необходимых прочностных качеств фундамента. Толщина покрытия строго регламентируется в строительных нормативах, но определяющее значение имеет технология формирования слоя, нагрузка и сфера эксплуатации. При правильном нанесении покрытие предотвращает коррозию и разрушение арматурного каркаса.

Защитный слой бетона для арматуры – что это?

Защитный слой бетона – это прослойка цементного раствора определённой величины. Располагается между внешними поверхностями конструкции из бетона и металла. Применение этой технологии обеспечивает долголетнюю эксплуатацию без регулярных ремонтных работ. Используется по отношению к большинству бетонных конструкций: фундаменту, стене, основанию под брусчатку, стяжку и т. п.

Защитный слой арматуры в бетоне – это слой бетонной смеси от поверхности до начала арматурных частей

Минимальный защитный слой

Минимальная толщина защитного слоя бетона зависит от типа строения:

• конструкции, которые планируется применять в помещениях с нормальной влажностью – 20 мм;
• внутренние сооружения, применяемые в условиях высокой влажности – 25 мм;
• на открытом воздухе без дополнительной защиты – 30 мм;
• контакт с грунтом без вспомогательных защитных покрытий – 40 мм;
• фундамент с подготовкой – 40 мм;
• бетон в постоянном контакте с почвой – 76 мм.

Главное – соблюдать условие, чтобы защитный слой бетона для укрепляющего каркаса никогда не был меньше, чем диаметр арматурных прутков

В документации отсутствует понятие максимальный защитный слой бетона, можно устраивать любую величину покрытия, но этого делать не рекомендуется в силу низкой эффективности и высокой стоимости.

В СНиП присутствует несколько примечаний:

• все значения уменьшаются на 5 мм, если рассматривается строение из сборных элементов;
• если планируется устройство однослойной конструкции с использованием лёгкого и поризованного рекомендуемая толщина слоя составляет от 20 мм, в отношении ячеистого бетона – 25 мм;
• для формирования слоя на наружных панелях без покрытий – от 25 мм;
• для сооружений с конструктивной арматурой все величины пласта снижают на 5 мм;
• независимо от остальных правил минимальная толщина составляет 10 мм или не меньше 1 диаметра стержня.
• Дополнительные рекомендации

В ходе использования постройки есть риск разрушения поверхностной прослойки.

Причины для разрушения:

• высокие нагрузки на постройку, которые изначально не были предусмотрены;
• на территории использовалась спецтехника;
• был возведён ещё один этаж;
• негативное влияние природных условий;
• игнорирование правил возведения всегда приводит к быстрому нарушению целостности конструкции или ремонтных работам.

Восстановление бетона выполняется несложно, но увеличивает смету строительства.

От укрепляющего каркаса зависит нерушимость бетонных строений, поэтому важно соблюдать правила и рекомендации по его укладке

Ремонт подразумевает:

• устранение появившихся трещин;
• увеличение прочности каркаса;
• реставрация участков после обвалов или крошения, в качестве ремонтной смеси используется цементно-песчаная смесь в пропорции 1 к 3;
• усиление конструкции посредством поперечных элементов.

Если повреждения систематические и уже подвергались многократному ремонту, процедура реконструкции утрачивает актуальность. Лучший способ с точки зрения прочности и целостности – полная реставрация с восстановлением, усилением или дублированием металлического каркаса.

Фиксатор защитного слоя бетона арматуры

Крепеж необходим в процессе возведения монолитного дома или железобетонных элементов любого предназначения. С его помощью создают расстояние, которое будет заливаться слоем защиты. Располагается зазор между каркасом и опалубкой. Он позволяет создать условия для заливки бетона корректной толщины.

Параметры изделия:

• предельная простота армирования бетона и выполнения последующего контроля за слоем защиты;
• предотвращает формирование дефектов на подготовленной поверхности, которые проявляются из-за соприкосновения металла с опалубкой;
• снижение стоимости работ, уменьшение сроков сдачи здания в эксплуатацию;

Пластиковые фиксаторы

• фиксаторы типа «звезда» применяются для заливания вертикальных плоскостей (колонны, стены) с диаметром от 4 до 20 мм;
• «стульчик» и треугольные формы используются для формирования горизонтальных плоскостей (пол, фундамент);
• круглые крепежи применимы для создания как горизонтальных, так и вертикальных сооружений.
