Система вентиляции в частном доме: как ее сделать правильно

Дополнительные советы

Совет один. При установке вентилятора в ванной комнате стоит приобрести систему с датчиком влажности. Как только уровень влажности превысит допустимый стандарт, автоматически включится один и тот же вентилятор.

Совет два. Вытяжная система с таймером идеально подходит для туалета. Аппарат сначала запускается, а затем через определенное время автоматически выключается.

Совет три. На кухне рекомендуется установить вентилятор, оснащенный решеткой. Эта сетка защитит комнату:

• от попадания в него насекомых;
• от загрязнения из общей системы вентиляции.

Периодически удаляйте сетку и промойте ее чистой водой. Это можно сделать очень легко.

Четвертый совет. Вентиляционные системы с полезными дополнениями может быть трудно купить. Кроме того, они дороже, а дополнительные деньги на их покупку семья не всегда в состоянии выделить. Вы можете выбрать обычную модель.

Совет пять. Установите вентилятор в соответствии с инструкциями. Как правило, это делается путем простого крепления корпуса и других частей к стене с помощью саморезов.

Совет Шесть. Для повышения эффективности воздухообмена можно создать небольшой зазор между нижним краем внутренней двери и полом. Высота зазора до 1,5 см. Сетчатые или декоративные перфорированные панели могут помочь замаскировать зазоры.

С помощью приведенных здесь советов владелец может легко самостоятельно настроить систему приточно-вытяжной вентиляции. Тогда обмен воздуха в его доме будет эффективным.

Функции вентиляции загородного дома

    Для правильного функционирования вытяжной вентиляции дома, необходимо подумать не только о том, как внутрь будет попадать воздух, который затем будет выходить в вытяжную систему через кухню, с/у и ванную комнату, но и о том чтобы воздух двигался беспрепятственно проходя через все помещения. Существует несколько путей решения проблемы. Самый простой, это просто держать в жилых комнатах приоткрытыми окна или форточки, а для того, чтобы воздух беспрепятственно проникал через все помещения, необходимо предусмотреть зазор в 5 мм под каждой межкомнатной дверью или снабдить помещения переточными решетками. Тогда свежий воздух будет через комнаты двигаться на кухню и с/у с ванной обеспечивая нормальный воздухообмен в доме.

Такой способ, как вы понимаете,  далеко не самый идеальный. Особенно в зимний период, когда за окном -20°С, держать открытыми окна очень не комфортно, да и работать такая система будет только зимой, весной и осенью, когда будет создаваться естественная тяга воздуха за счет перепада температур внутри дома и на улице, летом же не помогут даже настежь открытые окна. Летом воздух не пойдет внутрь помещения из-за того, что температура внутри помещения сравнивается с температурой на улице, тяга в вытяжных коробах пропадает и вентиляция полностью прекращается, со всеми вытекающими из этого последствиями. То же самое, будет происходить, если поставить пассивные клапана типа КИВ или Аэрэко, существуют воздушные клапана которые можно вмонтировать в сами окна и во всех этих случаях, держать окна открытыми уже не придется, воздух будет проходить через клапана, но работать вентиляция летом опять же не будет.

Особенности принудительного воздухообмена

Если естественная вентиляция не обеспечивает полноценное обновление воздуха, в частном доме монтируют мощную приточно-вытяжную систему.

Она помогает сбалансировать воздушные потоки, которые циркулируют между комнатами и внешней средой непрерывно. Такая вентиляция гарантирует стабильную подачу очищенного свежего воздуха и удаление наружу загрязненного.

Описание варианта механической вентиляции

Современные многофункциональные установки приточно-вытяжной вентиляции максимально используют энергию подаваемых воздушных потоков и преобразуют ее в тепло.

Подобные системы производят глубокую очистку приточного воздуха, полностью фильтруя от пыли, различных аллергенов, бактерий и других вредных микроорганизмов.

Дополнительную обработку создают с применением фильтрационного оборудования, высокоэффективных поглотителей шума, ионизационных и увлажняющих устройств, иногда задействуют ароматизирующие аппараты.

Воздушные потоки, которые прошли обработку, распределяются по дому через специальные вентиляционные коробы. Подготовленный чистый воздух поступает в спальню и детскую комнату, кабинет, гостиную, кухню и санузлы, вспомогательные помещения, а удаляется оттуда вытяжной системой

Функциональными элементами системы с принудительным побуждением воздухообмена являются фильтры и рекуператоры, вентиляторы, вытяжки, приборы управления и, непосредственно, блок вентиляции.

Встроенная электроника дает возможность выборочно устанавливать оптимальные пользовательские режимы работы системы по показателям температуры и влажности, по времени. Значительно упрощают эксплуатацию пульты ДУ и смарт-контроллеры.

Механическая вентиляция помогает предупредить образование неприятных запахов на кухне, препятствует появлению сырости и распространению разноцветной плесени, решает проблему постоянной влажности в ванной комнате и конденсата на поверхности теплого пола, стеклопакетов, дверных блоков.

Мощные блоки с интегрированными фильтрами, специальными шумопоглотителями и нагревателями занимают много пространства. Чтобы их расположить, нужно освободить место на чердаке или в подвале частного дома

Современные многофункциональные системы вентиляции с принудительным побуждением часто объединяют с интеллектуальными комплексами управления и контроля. Такие меры оптимизируют работу оборудования всех установленных инженерных систем в доме, позволяют организовать удобное для пользователя удаленное управление техникой через интернет.

Механическая вентиляция с рекуперацией тепла

В схемах с рекуперацией тепла за воздухообмен в здании отвечает приточно-вытяжная стационарная установка. Воздух из окружающей среды поступает в систему, после чего фильтром очищается от пыли, загрязнений и направляется для основного подогрева в рекуператор.

До необходимой температуры воздушные массы нагреваются в электрическом/водяном калорифере и по прочным вентиляционным каналам из оцинкованной стали распределяются по всему дому.

Система с рекуперацией тепла обеспечит высокое качество воздуха в жилом доме круглый год. На низких оборотах работающих вентиляторов приточно-вытяжные стационарные установки функционируют практически бесшумно.

Автоматика дает возможность гибко управлять работой оборудования: регулировать поступление воздуха, устанавливать комфортную температуру, изменять скорость воздушных потоков.

Рекуперация – рациональное использование тепловой энергии вытяжного воздуха для последующего подогрева приточного. Это позволяет сократить до 85% затрат тепла на нагрев воздушного потока из внешней среды в зимний период

Техобслуживание такой установки заключается в регулярной смене фильтров. Новые элементы для очищения воздуха от пыли рекомендовано заменять один раз в квартал.

Система без рекуперации тепла

Чтобы организовать функциональную приточно-вытяжную вентиляцию без воздушного рекуператора используют сразу несколько вытяжных систем и центральную приточную установку. Уличный воздух подогревается или охлаждается, затем проходит очистку в фильтре, после чего по сети каналов распределяется по жилым комнатам.

Удаление отработанных тяжелых масс воздуха производится вытяжками в помещениях хозяйственного и технического назначения. Такие системы делают отчасти естественными и частично принудительными. Они функционируют за счет естественной тяги и благодаря канальным вентиляторам.

Приточно-вытяжные схемы без рекуперации тепла обеспечивают подогрев и очищение поступающего в дом воздуха, но расходуют большое количество энергии на постоянную обработку воздушных потоков.

Этап планирования

Самый дешевый и распространенный вариант – система с естественным побуждением. Она подходит и для дома и для подсобных помещений: бань, погребов, курятников и пр.

Ошибочно считать, что при естественной вентиляции на улицу уходит тепло из дома. Если помещение хорошо герметизировано, нет щелей в рамах, стенах или полах, то вытяжка удаляет воздуха столько, сколько позволяет приток.

Перед тем, как начинать прокладывать вентиляцию, нужно рассчитать общий воздухообмен, объем воздуха на подаче. Методики и нормативы принимаются исключительно по СНиП (п.9 СНиП 31-01-2003; СП 60 13330.2012 приложение «К»). Подготовительные расчетные работы по составлению технической документации должен провести специалист. Самостоятельно, не имея профильных знаний, это сделать нельзя.

Как монтируют устройства принудительного проветривания

Когда речь идет об установке в частном доме, лучшим решением является установка вытяжки на противоположной стороне от окна, которое является источником чистого воздуха. Эта точка расположена в верхней части стены:

1. Сначала мастер отмечает место, где он должен просверлить отверстие, затем прогоняет алмазное сверло через стену и вставляет пластиковый колпачок в готовое отверстие.
2. Если отверстие должно быть квадратным или овальным, оно просверливается в стену с помощью дрели и шпателя.
3. Отверстие в стене со стороны улицы и дома заполняется монтажной пеной для заполнения всех зазоров между креплением и стеной.
4. Вентилятор устанавливается со стороны улицы, а клапан устанавливается со стороны дома, чтобы предотвратить попадание холодного воздуха в дом через вентилятор, когда он выключен.
5. Последний шаг – установка декоративной решетки со стороны улицы. Это значительно снижает обратную тягу и предотвращает попадание холодного воздуха через вентиляцию, когда в этом нет необходимости.

Вентилятор подключается к сети с помощью предохранителей для защиты от короткого замыкания и возгорания в электропроводке. Данные условия эксплуатации соответствуют правилам и предписаниям по пожарной безопасности.

Вентиляция через стену обеспечивает два типа вентиляции – естественную и принудительную. Есть некоторые особенности в организации такой вентиляции в частном доме.

Способы объединение двух типов вентиляции

При включенной вытяжке объем поступающего и отводящегося воздуха увеличивается. Во время отключения прибора процесс вентиляции жилого помещения практически отсутствует. Происходит это из-за того, что корпус вентилятора полностью перекрывает просвет вентиляционного окна. Лопасти пропеллера мешают естественному оттоку воздуха из санузла. Проблема решается двумя способами.

В большое вентиляционное окно-отверстие вставляем сдвоенную решетку, в которой имеется круглое окно под вентилятор и несколько дополнительных шторок-прорезей для естественного оттока воздуха.

В продаже имеются вентиляторы с разным диаметром корпуса, поэтому можно подобрать прибор меньшего размера, чем вентиляционное отверстие. При выключенном вентиляторе воздух будет уходить сквозь простую решетку, находящуюся под прибором.

Если вентиляционное окно небольшого размера, то для обеспечения естественного оттока воздуха ставят вентилятор на ножках в 1,5-2 см. Ножки не дают решетке прибора плотно прилегать к стене. В образующееся пространство затягивается воздух под действием силы тяги, образуемой в шахте, и уходит через отверстия, не закрытые круглым корпусом вентилятора.

Ножки изготавливают своими руками из обычного пенопласта. Саморезы хорошо проходят через данный материал. Пенопластовые ножки служат также амортизатором, снижающим степень вибрации работающей вытяжки.

Пример интегрирования двух видов вентиляции – принудительной и естественной – в ванной комнате частного дома

Узнав подробно о том, как сделать вытяжку ванной в частном доме, вы можете сами решить – под силу вам эта задача или нет. Возможно, лучшим решением будет обратиться к компании, оказывающей услуги в вашем регионе по монтажу всех известных видов вентиляции.

К чему приводит плохо работающая вентиляция в квартире

Прошли десятилетия с тех пор, как были разработаны нынешние СНиП. Большинство квартир и домов сегодня имеют пластиковые окна и металлические входы, которые почти на 100% герметичны. Это создает серьезные проблемы для естественной циркуляции воздуха в жилище.

Неэффективная вентиляция вызывает накопление газа в случае аварийной утечки, что, в свою очередь, создает взрывоопасную ситуацию.

Кроме того, отсутствие нормального воздухообмена приводит к другим негативным последствиям:

1. Возрастает концентрация вредных веществ, в первую очередь углекислого газа от дыхания и угарного газа от приготовления пищи на кухне.
2. Высокая концентрация водяного пара приводит к образованию конденсата на окнах, стенах и потолках квартиры, что вызывает развитие плесени, появление в доме гнилого запаха и сырости.
3. Влажная, заплесневелая атмосфера является идеальным местом для размножения многих болезнетворных микроорганизмов.

Решить эту проблему в теплое время года можно, открыв жалюзи и окна, но зимой такая возможность исчезает, особенно если дома есть дети. Единственным благоприятным вариантом решения проблемы является организация собственными руками системы притока и вытяжки воздуха внутри квартиры.

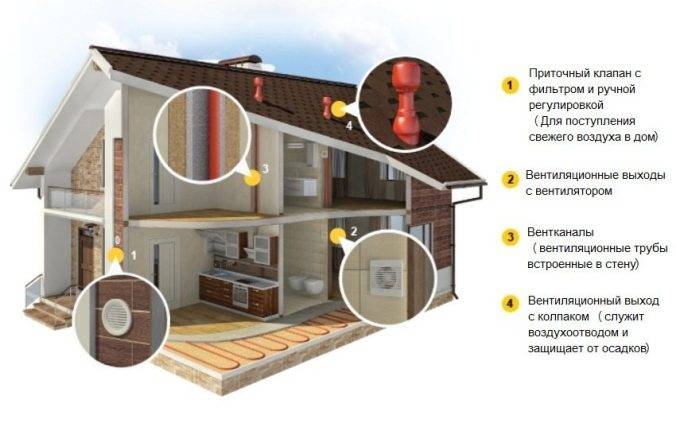

Схемы вентиляции

Схема организации принудительной вентиляции в частном доме может быть:

• приточной (вентилятор работает на приток воздуха в комнаты);
• вытяжной (вентилятор вытягивает воздух на улицу);
• комбинированной приточно-вытяжной.

В первых двух случаях система состоит из вентиляционного канала (на вытяжку либо приток) с вентилятором и фильтрами, который дополняется отдушинами или воздуховодами для естественного тока воздуха. А в третьем вентиляция выстраивается из двух вентканалов, имеющих каждый свой нагнетатель.

Потоки воздуха в частном доме

Приточная

При приточной вентиляции воздух забирается с улицы, очищается и подогревается или охлаждается по необходимости, а только потом подается в помещения. Выход его наружу из коттеджа происходит по обычным вытяжным воздуховодам и через подоконные отдушины. То есть происходит его механическое нагнетание внутрь, а уходит он уже на улицу самостоятельно естественным образом через вентиляционные отверстия, двери и окна.

Воздухообмен в доме в приточной вентиляцией

Если вентиляция устраивается в небольшом по квадратуре частном доме, то описанный выше способ ее организации является наиболее оптимальным. Достаточно правильно рассчитать необходимый воздухообмен и мощность вентилятора.

Монтаж вентиляции после вряд ли вызовет трудности. Воздуховоды для нее обычно делаются из гибких гофрированных труб соответствующего диаметра. А вентиляционное оборудование со всеми фильтрами, ионизаторами и т.п. приобретается в виде готовой установки. Ее надо будет лишь закрепить в выбранном месте и соединить с вентканалами.

Приточный клапан в частном доме

Вытяжная

В вытяжной вентиляции все происходит наоборот. Приток свежего воздуха в дом происходит естественным образом. Для этого обустраиваются отдушины и вентиляционные шахты с отверстиями в стенах. А вот вытягиваются использованные воздушные массы из комнат уже принудительно с помощью механической вытяжки с вентилятором.

Главный недостаток данного варианта – втягивание в дом холода с улицы по зиме вместе с поступающим извне свежим воздухом. Если коттедж построен в местности с холодным климатом и низкими зимними температурами, то компенсировать этот момент придется большим объемом тепла от обогревателей. А это дополнительные траты на отопление.

Однако если поток холодного уличного воздуха пустить не через отдушины непосредственно во внешних стенах, а через подпол, то он по пути до жилых комнат немного нагреется. И проблема будет не такой серьезной

Но при проектировании данный вопрос крайне важно просчитать и все предусмотреть заранее

Конструктивные особенности вытяжной вентиляции

Приточно-вытяжная

Комбинированный вариант состоит из двух принудительных подсистем. Одна используется на приток воздуха, а вторая на вытяжку. Они могут быть разъединенными, каждая сама по себе, и пересекающимися в рекуператоре.

Это самая сложная в проектировании и устройстве вентиляция. Она требует сложных расчетов и большого количества воздуховодов. Однако используя ее, хозяин коттеджа гарантирует себе максимально комфортный микроклимат в жилище. Такая система позволяет в автоматическом режиме контролировать все параметры комнатного воздуха. Не зря именно ее часто выбирают в качестве одного из элементов «умного дома».

Как оборудовать приточно-вытяжную вентиляцию в частном доме

Какие помещения частного дома требуют проветривания

Вентилироваться должны все без исключения помещения дома или квартиры. Другое дело, что есть внутренние помещения без окон и для их вентиляции необходимо прокладывать дополнительные вентканалы. Помещения с окнами могут вентилироваться через окна. Но следующие помещения должны иметь свою вентиляцию, даже если у них нет окон:

• Туалеты, для устранения неприятных запахов.
• Ванные комнаты, для удаления лишней влаги, пара, приводящих к появлению плесени,
• гардеробные комнаты.
• Кухни, так как процесс горения требует много кислорода, а приготовление пищи сопровождается большим выделением жира и дыма в воздух.
• Помещения котельных и иные технические помещения.

Несмотря на того, что относительно жилых комнат в этих местах дома мы проводим меньше времени, устройство вентиляции в этих помещениях необходимо из-за особенностей их использования или по требованиям эксплуатации установленного там оборудования. Конечно, можно проветрить, например, туалет через окно. Но в холодный период можно просто простудиться у отрытого окна.

Схемы

Архитектурное разнообразие усадебных домов подразумевает наличие различных подходов к обустройству вентиляции. Свои требования к воздухообмену имеет система вентиляции в доме с подвалом и в доме с гаражом. По разному подходят к проектированию вентсистем одноэтажных коттеджей и 2-х или 3-х этажных особняков. Существует три популярных схемы, три вида принудительного воздухообмена, популярные у застройщиков усадебных домов:

• Приточная схема предусматривает установку средств механического притока в сочетании с естественной вытяжкой;
• Вытяжная – монтаж осевого вентилятора в вентиляционный канал на кухне или в туалете. Для притока в системе используются естественные клапаны;
• Приточно-вытяжная схема где механическим способом обеспечивается функционал и притока и вытяжки.

Рассмотрим устройство каждого вида вентилирования.

Приточная

Специалисты считают, что правильная вентиляция в доме не может обустраиваться без механических средств побуждения притока. Они позволяют не только подавать свежую приточку в необходимом количестве, но и очищать ее от уличной пыли и смога, стерилизовать, подогревать или охлаждать, при необходимости.

Приточные схемы жилых домов представлены двумя вариантами используемого оборудования:

• В первой моноблочные приточные установки – бризеры и проветриватели устанавливаются в спальных комнатах, куда и подается свежая приточка. Она вытесняет оттуда использованный воздух через переточные отверстия в дверях в сторону санузла и кухни. В этих, условно грязных комнатах устраиваются вытяжные стояки с естественным побуждением вытяжки;
• Второй вариант предусматривает централизованный приток. В нем одна мощная приточная установка обеспечивает подачу свежего воздуха в каждую комнату дома. Из общей венткамеры, воздух направляется туда по системе распределительных коробов-каналов. Воздуховоды прячутся на чердаке, под обшивкой каркаса или в конструкциях подвесного потолка.

Вытяжная

Система воздухоотвода рассматривается как самостоятельная схема вентиляции в доме, обеспечивающая функционал вытяжки. Но заработает она только при условии, что должным образом организован приток в здание. Как правило, в усадебных домах небольшое расстояние от воздухозаборной решетки до оголовка трубы вентиляционного стояка. Из-за этого естественная вытяжка плохо работает и в жилые комнаты может проникать “грязный” воздух из туалета и кухни. Кафель и зеркала в ванной комнате запотевают, а на кухне быстро чувствуется недостаток свежего воздуха. С такой проблемой частенько сталкиваются хозяева особняков, предусмотревшие при строительстве естественную вытяжку.

Заставить вытяжку работать достаточно просто. Для этого необходимо поставить в вытяжной канал вентилятор. Они бывают осевые и радиальные. В ассортименте магазина вентоборудования HOROS осевые представлены моделями знаменитой компании Blauberg из Германии. Вентилятор Ducto 100 производительностью 110 куб/час способен один обеспечить потребности небольшого дома.

Приточно-вытяжная

Приток и вытяжка, организованные полностью на принудительном принципе побуждения движения воздуха, позволяют нам полностью контролировать процесс воздухообмена. Такое устройство вентиляции в доме отличается особенной надежностью и не зависит от сезона, погодных условий и технического состояния вентиляционного стояка здания. Полностью механизированная приточно-вытяжная система отличается более трудоемким монтажом и дорогостоящим оборудованием.

Но затраты окупаются в процессе эксплуатации. Современная ПВУ – это сложное энергосберегающее устройство, предусматривающее рекуперацию тепловой энергии. Она обеспечивает возвращение тепла использованного воздуха обратно в помещение. В жилых домах используются моноблочные и центральные приточно-вытяжные установки:

Моноблочные рекуператоры функционируют локально. Обеспечивая воздухообмен отдельной комнаты, большинство из них работает по принципу вдоха-выдоха, циклично меняя направление движения воздуха с вытяжки на приток и обратно. В период вытяжного цикла тепло накапливается теплообменником. На притоке рекуператор возвращает тепло. Такие установки эффективно работают поставленные парами в смежных комнатах;

В центральных ПВУ рекуперация происходит иначе. Приточный и вытяжной потоки движутся в них постоянно, встречаясь в рекуператоре, где и происходит передача тепла. Зимой они подогревают воздух, а в летнюю жару способны охлаждать его. Еще они способны регулировать влажность воздуха в проветриваемых помещениях.
