Воздушный канализационный клапан

Вкратце о работе канализационной системы

Прежде чем рассматривать устройство самого клапана — необходимо понимать, как правильно должна работать сама канализационная система. Принцип ее работы опишем вкратце.

Все трубы сточных вод (от раковины, ванной, душевой кабины, унитаза, стиральной и посудомоечной машины) подводятся к канализационному стояку (жидкость в который попадает самотеком). Это вертикально расположенная труба, которая проходит через весь дом. В нижней части стояк входит в центральный канализационный коллектор, по которому стоки поступают в очистные сооружения или выгребную яму.

Верхняя часть трубы — выходит через крышу, заканчиваясь выше уровня кровли (либо выходит в чердачное помещение). Она не закрывается заглушками сверху, а остается открытой. Задача этого отверстия — уравнивать атмосферное давление с давлением внутри трубы. Такая конструкция называется фановой трубой (про нее можно почитать отдельно). Она актуальна для любых построек высотой 2 этажа и больше.

В некоторых случаях установка фановой трубы невозможна, или не нужна. К примеру, если вблизи от выходного отверстия (на расстоянии менее 4 метров) располагаются окна или балконы — в этих помещениях будет слышен запах канализации.

Зачем нужен воздушный клапан для канализационного стояка?

Теперь разберемся, для чего нужен аэратор в системе канализации.

Работа описанной выше системы может нарушаться по таким причинам:

• если при расчетах или монтаже была допущена ошибка (правила и стандарты — нормируются согласно СП 30.13330.2012, «Внутренний трубопровод и канализация»);

• если поврежден сам стояк;

• если труба сверху забилась посторонними предметами (туда могут попадать листья, строительный мусор, насекомые или даже птицы);

• если выход фанового стояка сверху обмерз, и воздух через него проходит плохо, или не проходит вообще;

• если фановая труба отсутствует.

Вентилируемый и невентилируемый (с клапаном) стояк

При сливе воды внутри канализационного коллектора создается разряжение: жидкость засасывает воздух. Причем количество его может быть достаточно большим: к примеру, вода из стиральной машины (поступает под давлением насоса) требует 25 л/с воздуха на 1 л/с жидкости.

Если воздуха не хватает, идущий по трубе поток засасывает воду из самого «слабого» гидрозатвора (практически всегда это раковина).

Как результат — в помещении слышен шум, а вдобавок — внутрь беспрепятственно проникает запах (поскольку вода из гидрозатвора ушла в трубу). Это не только неприятно, но еще и вредно: канализационный газ токсичен, а в больших концентрациях — взрывоопасен (из-за содержащегося в нем метана). Конечно, взрыв из-за попадающего в помещение метана маловероятен — слишком уж большое количество газов должно присутствовать в воздухе.

Если долгое время игнорировать неприятный запах, помимо опасности для здоровья (из-за наличия сероводорода в составе газа) может пострадать и само помещение. В составе испарений присутствуют и бактерии, способствующие появлению плесени в ванной. Если в санузле еще и повышенная влажность — это очень быстро приведет к ее развитию.

Решением описанных выше проблем является установка воздушного клапана на канализационную трубу. Такое решение было придумано в скандинавских странах: из-за снегопадов и холодов канализационные стояки, выходящие на крышу — обмерзали.

Выбор запорного клапана на канализационную трубу

Перед тем, как приобрести запорное приспособление, необходимо внимательно проанализировать особенности функционирования системы канализации в собственной квартире или доме. С учетом ее специфики и следует делать выбор.

Определяясь с моделью обратного клапана, нужно обратить внимание на ряд характеристик:

• материал изготовления;
• диаметр раструбов;
• размеры устройства;
• сложность процесса установки;
• качество изделия и наличие гарантии;
• стоимость.

Кстати, функциональность и надежность клапана от цены не зависят. В данном случае следует ориентироваться на собственные финансовые возможности. Например, нет смысла в покупке дорогостоящей модели с электрическим двигателем для установки в дачную канализационную систему, смонтированную из дешевых пластиковых труб.

Из всех вышеперечисленных характеристик самым важным параметром является диаметр раструбов

Именно на него нужно обращать внимание в первую очередь, поскольку он должен совпадать с сечением трубы канализации, в которую запланирован монтаж обратного клапана.. Неправильным решением считается покупка устройства с большим или меньшим диаметром и использование специальных переходников, в результате чего будет нарушен отлаженный механизм функционирования канализации и может измениться пропускная способность трубопровода.

Неправильным решением считается покупка устройства с большим или меньшим диаметром и использование специальных переходников, в результате чего будет нарушен отлаженный механизм функционирования канализации и может измениться пропускная способность трубопровода.

Установку общего клапана применяют только для небольшого дома – изделие на 110 или 150 миллиметров решит все проблемы, но для многоквартирных зданий такой вариант не подойдет. Лучше в этом случае предусмотреть монтаж устройства на каждую ветку трубопровода, подведенную к сантехническим предметам. То есть, следует поставить обратный клапан для трубы канализации 50, 40 или 32 миллиметра.

Обратные клапаны производят из тех же материалов, что и трубную продукцию – это:

• чугун;
• пластик;
• бронза;
• сталь, в том числе и нержавеющая.

Используются и другие материалы, но гораздо реже. Из тех, что встречаются чаще, желательно выбирать тот же, что применялся для труб, которые задействованы при обустройстве канализационной системы в домовладении или квартире. Например, не следует врезать в чугунный трубопровод запорное устройство из пластика и наоборот. Кстати, пластиковые модели самые доступные по стоимости.

Когда места совсем мало, можно использовать межфланцевые модели устройств. Чтобы их установить, нужны будут лишь уплотнители. Если решено для монтажа трубы с обратным клапаном для канализации, пригласить сантехника, нужно учитывать, что стоимость его услуг зависит от сложности выполнения работ.

Когда предстоит устанавливать простое пластиковое изделие, то справиться с задачей сможет домашний мастер при помощи минимального набора инструментов. Перед тем, как покупать устройство, его нужно внимательно осмотреть, взяв в руки, чтобы убедиться, что ничего в нем не болтается и не скрипит.

В торговой сети необходимо попросить продавца-консультанта предоставить гарантию компании-производителя. Если изготовленное в заводских условиях устройство качественное, тогда к нему всегда прилагается гарантийная документация и инструкция, описывающая правила установки.

Как и где установить рекомендации

Установка вакуумных аэраторов не представляет большого труда — если канализационная труба на 110 м имеет расширенный раструб. Покупается стандартное изделие и просто вставляется в патрубок.

При обрезанной трубе 110 мм приобретается аэратор с наружной резиновой прокладкой в виде рукава с тонкими кольцами и вставляется внутрь трубопровода. Некоторые модификации имеют встроенное резиновое кольцо внутри патрубка для размещения прибора поверх отрезанной трубы d110 мм.

При монтаже изделий 50 мм их вставляют в расширенный патрубок. Если используют встроенную в сифонный корпус модификацию, ее подключают вместе с установкой сифона.

При проведении монтажных работ руководствуются следующими правилами:

1. Прибор устанавливают в месте, где к нему обеспечен легкий доступ и беспрепятственное поступление воздуха.
2. Аэратор d110 мм правильно ставить в самой высокой точке над всеми сантехническими приборами.
3. Схема установки аэратора предусматривает его строго вертикальное расположение для предохранения от попадания в корпус канализационных вод.
4. Прибор не эксплуатируют при температурах ниже 0 °С.
5. Если монтаж в вертикальном положении технически невозможен, используют врезку в трубопровод и устанавливают тройник с вертикальным отводом (в продаже имеются готовые тройники с вакуумным клапаном).
6. Высота частного дома, в котором устанавливают приспособление, не должна превышать трех этажей.

Вакуумный канализационный аэратор позволяет избавиться в квартирах и частных домах от запахов из канализации в случаях, если труба центрального стояка не выведена за пределы здания. Помимо этого, применение аэраторов помогает сэкономить финансовые средства при монтаже канализации, а ассортимент предлагаемых приборов способствует выбору оптимального решения задачи по устранению запахов с точки зрения эффективности и материальных затрат.

Для правильного функционирования канализации в частном доме необходимо учитывать несколько моментов. Для устранения неприятного запаха из трубопровода в помещении достаточно часто используют канализационный аэратор. Он монтируется на основной стояк, а сантехника оснащается специальными сифонами с гидрозатвором.

Комплекс данных действий минимизирует вероятность появления неприятного запаха, однако следует знать, как работает устройство и как правильно установить аэратор для канализации.

Ошибки во время монтажа с большой вероятностью приведут к необходимости заново проводить процедуру.

Шаровой

Канализационное затопление особенно вероятно в высотных домах, где на одной вертикальной трубе располагаются сразу несколько квартир. Может оказаться достаточным для засорения стояка даже одного полиэтиленового пакета, и тогда да, не находящая себе пути, будет устремляться обратно, выплескиваясь из всех сливных отверстий. Особенно вероятна такая ситуация в старых домах, где трубы покрыты с внутренней стороны толстыми корками отложений.

Особенно высок риск обратного прорыва отработанной воды в квартирах на первом этаже. Часто на ночь в таких квартирах приходится затыкать стоки тряпками, пробками и другими импровизированными затычками. Но если на первых этажах установлены клапанные затворы, вода может прорываться и на втором этаже. До третьих этажей напора обычно уже не хватает, а если он достаточно силен, то просто разрушит затор и вода уйдет в трубу.

Итак, ставить обратный клапан стоит, если:

• Ваша квартира расположена на первом или втором этаже.
• Вы живете в индивидуальном жилище: коттедже, даче, частном домике.
• Дом построен давно и в нем не проводилось капитального ремонта канализационной системы с заменой стояков.
• По словам соседей, в доме нередки случаи засорений канализации.

Небольшие затраты на покупку и установку защитных устройств в этом случае окупятся сторицей, позволив не опасаться внезапных расходом и нервотрепки.

Если в доме установлен общий клапан на стояк, он может снизить риск затопления. Но в проблемных квартирах лучше поставить отдельные клапаны на каждый сток для полной уверенности.

Устройство

В 2018 году существует множество вариантов такого агрегата. Они отличаются материалами, размерами и формой, способом запирания и многими другими параметрами. Но назначение у всех видов клапанов одно – отсечь в трубе канализационную воду, резко устремившуюся в обратном направлении.

Практически у любой конструкции есть следующие элементы:

• Патрубки, через которые сливаемая вода входит в клапан и покидает его.
• Ручка, которая перекрывает клапан принудительно. Ее можно использовать, отсекая выходы из канализации на ночь, или при попытке прочистить канализационную систему.
• Съемная крышка, которая позволяет проинспектировать состояние клапана и при необходимости выполнить очистку его деталей от загрязнений.
• Запорный механизм. У шарового клапана – это резиновый шарик, но могут также применяться мембраны, заслонки и другие устройства.

Клапан не будет работать, если перепутать «вход» и «выход» местами. Обычно направление движения стоков в клапане показано стрелкой, нанесенной на корпус. Учитывайте его при монтаже!

Основные виды

Прежде всего, клапаны различаются по диаметру. В стандартах для монтажа канализации, оставшихся еще с советских времен, для стояков установлен диаметр в 110 мм, а все прочие трубы имеют диаметр в 50 мм. Сегодня появились и нестандартные варианты, например, с диаметром 75 мм, но они имеют существенно меньшее распространение.

Для изготовления отсечных устройств используют различные материалы. Они могут быть как металлическими (бронза, латунь, нержавеющая или углеродистая сталь), так и полимерными (ПВХ, полиэтилен). Каждый из вариантов имеет свои преимущества и недостатки:

• Металлические изделия стоят существенно дороже. Они долговечны, но требуют внимания к своему состоянию и периодического обслуживания.
• Пластиковые клапаны стоят дешевле. Они практически не корродируют. Но механическая прочность у таких конструкций меньше.

Конструктивно обратные (или фановые) клапаны тоже различаются. Вот наиболее распространенные варианты:

• Шаровый клапан устроен очень просто: в трубе свободно находится резиновый шарик, диаметр которого немного превышает общий диаметр трубы. При движении жидкости в прямом направлении шарик отходит в специальную камеру, а при обратном движении подхваченный водой шарик плотно затыкает горловину трубы. Благодаря столь простой конструкции, в этом устройстве ломаться просто нечему.
• Межфланцевое устройство. Самый компактный вариант. Такой клапан удобен для монтажа в ограниченном пространстве. Но при выходе из строя придется разобрать часть системы, чтобы починить или заменить забарахливший узел.
• Подъемные и поворотные клапаны имеют в конструкции подпружиненные заслонки. Такие устройства сравнительно крупногабаритные, тяжелые и не дешевые. Преимущество – возможность легко выполнить разборку для очистки, регулировки и мелкого ремонта.

Выбор конкретного типа устройства зависит от отпущенного на ремонт бюджета, места установки, типа трубы и имеющихся условий.

Как правильно установить воздушный клапан для канализации читайте в статье: здесь

Решает ли установка вакуумного клапана все проблемы?

Увы, нет, конечно.

Вернемся опять к фановой трубе, сделанной по всем правилам. Она выполняет не только функцию выравнивания давления внутри системы, но и обеспечивает эффективную вентиляцию. Ее установка настоятельно рекомендуется в следующих случаях?

• Если дом имеет более двух уровней (этажей) с установленной сантехникой и проведенной по всем этим уровням канализацией.
• Если по каким-то соображениям пришлось монтировать стояк из трубы 50 мм.
• Если в доме имеется крупный резервуар, нечто вроде банного бассейна, который приходится периодически опорожнять.
• Если септик расположен близко к дому, и от него доносится неприятный запах в жилую зону.

То есть в таких ситуациях необходимость фановой трубы, по идее, даже не должна обсуждаться.

Иногда владельцев жилья начинает «грызть соблазн» — не заморачиваться с проводкой трубы через кровлю. То есть ограничиться именно установкой в верхней точке вакуумного клапана. Надо сказать сразу – это не лучший вариант.

Аэратор должен рассматриваться как вынужденная мера, когда вывод фановой трубы невозможен в принципе. Или же – для упрощения и удешевления общей схемы с несколькими стояками. Нет нужды выводить их через крышу на улицу все – достаточно будет одной фановой трубы, а на остальных стояках вполне достаточно и качественных клапанов в верхней точке в помещениях. То есть вентиляция обеспечиваться будет – и с разрежением тоже вопрос решается.

Вот один из приемлемых вариантов решения проблемы: несколько стояков, из которых один переходит в фановую трубу, а остальные в верхней своей точке оснащаются вакуумными клапанами.

Неужели вентиляция канализационных труб настолько важна?

• Во-первых, при разложении органики выделяются и крайне опасные для здоровья человека газы. И отравления такими продуктами, в том числе со смертельным исходом – вовсе не такая редкость. Лучше, чтобы они не концентрировались, а своевременно выходили в атмосферу.
• Во-вторых, есть еще один «подводный камень». Если вентиляционной циркуляции воздуха в трубах нет, то скопищу зловонных газов деваться некуда, и оно рано или поздно просочится и в помещения. Простой пример – семья, побыв за городом выходные, на неделю уехала «на зимние квартиры». За это время банально высохла (испарилась) вода из какого-то самого маленького сифона (скажем трап в душевой или сифон под ванной). И любимая дача встречает своих хозяев диким зловонием в комнатах, так как скопившиеся в высокой концентрации газы из канализации хлынули наружу.

А с фановой трубой таких масштабных неприятностей можно избежать.

*  *  *  *  *  *  *

Вывод: вакуумный клапан — очень полезный элемент системы канализации, который позволяет в ряде случаев значительно упростить схему, избежать срывов водяных затворов на длинных горизонтальных и других проблемных участках. Но рассматривать его, как полноценную замену фановой трубе – недопустимо!

Причина – он не обеспечивает необходимой вентиляции канализационной разводки. А без этого говорить о полноценности создаваемой системы — все же будет преувеличением.

Воздушный канализационный клапан

Помимо возникновения засоров канализация может сильно шуметь, мешая нормальным условиям проживания людей, и пропускать неприятные запахи. Решить эти проблемы поможет воздушный клапан для канализации.

Канализационный вентиляционный клапан

Как это работает

Любая канализационная система в строениях, имеющих 2 и более этажей, должна быть оборудована вентиляцией. Очень часто для этих целей используются фановые стояки, но может применяться и канализационный вакуумный клапан или аэратор.

При сливе воды из унитаза или душевой кабины в трубопроводе создается избыточное разряжение воздуха, производящее посторонние шумы. Именно в это время аэрационный клапан, установленный в системе канализации, начинает работать, выравнивая атмосферное давление и давление в трубе, запуская в систему нужное количество воздуха.

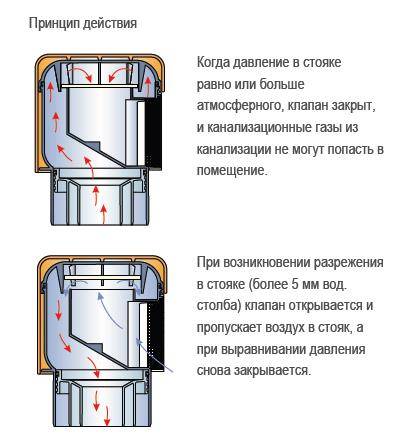

Принцип работы вентиляционного клапана

Вентиляционный клапан надежно защищает канализационную систему от излишнего шума.

Устройство вентиляционного клапана

Как правило, вакуумный клапан на канализацию изготавливается из полиэтилена различных марок, что обуславливает дешевизну и легкий монтаж устройства.

В большинстве случаев клапан состоит из:

1. корпуса прибора;
2. встроенного бокового отверстия для вентиляции;
3. штока, реагирующего на возникновение разности давления;
4. резиновой прокладки, обеспечивающей плавную работу штока и ограничивающей его движение;
5. крышки, предназначенной для защиты устройства от внешних загрязнений.

Устройство воздушного клапана

Виды воздушных клапанов

В магазинах можно приобрести несколько основных видов вентиляционных клапанов:

• Клапан канализационный воздушный автоматический. В большинстве случаев устройство устанавливается в частных домах или на отдельные агрегаты системы. Это связано с относительно небольшой пропускной способностью устройства. Рассчитан на выпуск из системы скопившегося воздуха.
• Антивакуумный. Применяется для вентиляции большого количества канализационных труб. Работает как на впуск, так и на выпуск воздуха.
• Комбинированный. Сочетает в себе лучшие качества предыдущих видов.

Монтаж вентиляционного клапана

Аэрационный клапан для канализации приравнивается к тройнику или отводу. Монтаж устройства происходит так же, как и любого фитинга:

1. Выбирается место для установки клапана. Применяться прибор может как для аэрации отдельного узла, например туалета, или вентиляции канализационной системы целиком. В первом случае, клапан монтируется на расстоянии минимум 30 см от ближайшей самотечной трубы и на 20 см и более от ближайшего сифона. Во втором случае, изделие устанавливается на чердаке дома или в специальном отведенном помещении.
2. Устройство крепится к трубе предусмотренным конструкцией способом (на резьбе, через фитинг и так далее).
3. Проверяется герметичность всех стыков прибора с трубами.

Установленный вентиляционный клапан

Следует помнить, что для корректной работы прибора температура воздуха должна составлять не менее 0ºС.

Каждый домовладелец волен сам решать вопрос о необходимости установки какого-либо вида канализационного клапана. Однако специалисты особенно рекомендуют устанавливать подобные устройства в загородном доме или на первых этажах современных многоэтажек.

Одним из проверенных лидеров в данной сфере является компания Hutterer Lechner GmbH, которая производит канализационные затворы HL. В ассортименте продукции присутствуют как механические затворы, так и изделия с электроприводом.

Виды клапанов и принцип функционирования

Существует несколько разновидностей канализационных обратных клапанов на 110 и 50 миллиметров, которые различаются сферой применения. Соответственно, все виды механизмов обладают разной конструкцией и принципом функционирования одного элемента.

Когда сточные жидкости подходят, заслонка автоматически поднимается, после чего она снова возвращается в исходное положение. Именно по механизму функционирования заслонки классифицируются модели канализационных обратных клапанов.

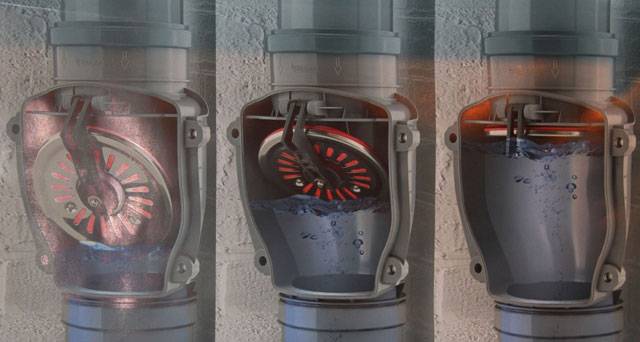

Поворотные

Данная разновидность канализационных клапанов обладает подпружиненной мембраной (она называется тарелкой из-за круглой формы). В случае, когда сточные воды перемещаются в верном направлении, тарелка поворачивается и уходит вверх, не препятствуя движению жидкостей.

Однако при обратном направлении стоков подпружиненная мембрана плотно прижимается к внешнему ободку, в результате чего рабочая площадь трубопровода оказывается перекрытой.

Некоторые модели дополнительно имеют встроенную дополнительную заслонку, которая управляется вручную. Подобный запорный механизм можно регулировать при помощи специальной кнопки, находящейся на корпусе устройства.

Таким образом, трубопровод имеет сначала расширяющийся, а затем сужающийся участок, что является возможным местом образования засора канализационной системы. Решением данной проблемы становится размещение вверху корпуса механизма крышки. Сняв ее, возможно легко и быстро убрать появившийся засор.

Подъемный клапан на канализацию

Название данного вида прибора основано на механизме функционирования заслонки. Когда сточные воды перемещаются в правильном направлении, заслонка располагается вверху.

Принцип работы: жидкость оказывает давление на мембрану, которая перекрывает движение стоков, внутренняя пружина сжимается, вследствие чего заслонка поднимается. Если сточные воды не перемещаются, то пружина находится в обычном состоянии, а путь стокам преграждается.

Благодаря нелинейной корпусной форме при движении жидкости в обратную сторону открытие клапана невозможно, что обеспечивает полную безопасность от затопления.

Подобный тип обратного клапана для канализации 110 или 50 мм обладает большей надежностью функционирования, чем поворотная (лепестковая) модель, однако существует и недостаток.

Особенности формы являются причиной необходимости регулярной очистки системы, т.к. она периодически засоряется. Для выполнения этой процедуры потребуется открутить болты (4 шт.), затем тщательно почистить или, если возникла такая необходимость, заменить рабочий механизм. Если владелец имеет возможность производить регулярную чистку, то лучше приобретать именно подобный вариант обратного клапана.

Шаровый клапан

В этом типе устройств запирающим элементом является небольшой шарик. Верхняя часть корпуса сконструирована таким образом, что во время протекания сточных вод шарик попадает в отдельное отверстие и позволяет потоку двигаться.

Когда жидкость отсутствует, рабочая область трубы блокируется, в результате чего поток не способен проходить в неправильном направлении. Однако подобные модели имеют недостаток – в отличие от поворотного и подъемного механизма в данной конструкции заслонка-шарик прилегает к ободку устройства не полностью.

В результате нарушения герметичности может происходить небольшое протекание стоковых вод. Конечно же, вероятность серьезного затопления, как если бы канализационный обратный клапан полностью отсутствовал, минимальна.

Межфланцевый

Основное преимущество подобной разновидности запорного механизма – небольшие габариты, что делает возможной установку даже при отсутствии свободного места за сантехническими приборами. Внешне устройство выглядит цилиндром миниатюрных размеров со специальной поворотной заслонкой.

Данный элемент может состоять из 2 компонентов, которые закрепляются у центрального стержня, либо по внешнему виду напоминать маленькую тарелку, которая фиксируется у корпуса при помощи пружинного механизма.

Подобный вариант желательно устанавливать только в том случае, если прочие разновидности установить не удастся. Даже с учетом небольших размеров желательно все же отдать предпочтение другим типам прибора. Межфланцевый обратный клапан 50-ти мм на канализацию монтируется достаточно редко, т.к. относится к категории оборудования для водоснабжения. Для канализационных систем эффективность его работы довольно низкая.

Еще одним недостатком подобной конструкции является отсутствие возможности быстро почистить устройство. Из-за особенностей формы потребуется полностью разобрать соединение, чтобы осуществить чистку клапана.

Типы клапанов для канализации и принцип работы

Клапан для канализации играет большую роль не только в функционировании всей системы, но и предотвращении многих непредвиденных ситуаций. В частности, клапаны обратные для канализации с затвором на 50 мм предохраняют от аварийных ситуаций в системах слива и отвода воды. Особенно важен монтаж в квартирах многоэтажных домов, где риску затопления подвергаются соседи снизу. И если в частном доме как-то можно будет справиться с аварией без выплат компенсаций, то в многоквартирном соседи могут выставить такой счет, что ремонт обойдется в немалую копеечку. Поэтому лучше всего заранее оснастить стояк клапаном для канализации, чтобы затвор не пропускал жидкость в обратном направлении – в этом случае затопления при засоре трубопровода не произойдет, ну, по крайней мере с вашей стороны. Такое же устройство можно и нужно монтировать в частном доме.
