Нюансы и тонкости
Тем, кто имеет желание сделать самодельное отопление, следует помнить о том, что следует использовать только те виды труб, которые обладают малым диаметром, поскольку только они могут поддерживать высокую температуру воды и эффективно создавать и поддерживать необходимый температурный режим в условиях российского климата.
Однако и у них есть свои минусы. В частности, монтаж водяного отопления из-за малого диаметра труб невозможно осуществлять, не проведя предварительного капитального ремонта всего помещения. К тому же, что касается самой системы водяного обогрева, то она требует постоянного нагрева теплоносителя.
Поэтому если вы забыли слить воду из труб своего частного дома в зимнее время года и оставили его на длительный срок, то вам следует ожидать беды, поскольку под воздействием низкой температуры трубы могут просто порваться. В результате по возвращении вы будете вынуждены проводить ремонт всей системы водяного отопления, поскольку основная часть трубопровода окажется поврежденной.
Но даже и в том случае, если вы не забудете слить воду из отопительных труб, имеющих малый диаметр, они все равно могут пострадать от воздействия коррозии, поскольку присутствие воздуха будет иметь место, что приведет к образованию внутреннего конденсата на стенках трубопровода.
Водяной обогрев загородного дома – это доступная стоимость материалов для монтажа и дальнейшей эксплуатации, а также хорошие результаты в создании тепла и уюта в доме.
Типы автономного отопления
При выборе отопления в частный сектор стоит исходить из оценки уже имеющихся коммуникаций. Если есть постоянные перебои с топливом, которое отвечает за работу котла, то целесообразно выбрать отопительный прибор комбинированного типа. Он может работать на разном типе топлива. Такие модели котлов обладают всеми теми же преимуществами, что и стандартные отопительные приборы.
Водяное
Такая система отопления позволяет поддерживать постоянную комфортную температуру в помещении. Теплоносителем является трубопровод, по которому циркулирует горячая вода. Нагрев труб производит котел. Монтаж системы отопления делают несколькими способами, в зависимости от планировки дома. Работу нагревательного элемента (котла) определяют с учетом вида топлива.
Преимущества водяного отопления частного дома:
- высокий срок эксплуатации;
- простой монтаж, а также несложные обслуживание и ремонт;
- процесс нагрева бесшумный;
- экономный расход топлива.
К недостаткам можно отнести медленный прогрев помещения, а также необходимость проводить регулярное техобслуживание радиаторов с целью повышения теплоотдачи. Со временем могут возникать протечки. Также водяная система отопления не должна простаивать долгое время без работы
Зимой важно предупреждать замерзание жидкости в трубах
Схема водяного отопления
Воздушное
При воздушном отоплении частный дом обогревается теплым воздухом. Он попадает в помещение через газовый, водяной, электрический нагреватель и подается вентилятором через воздуховоды, которые прокладывают в комнаты. Холодный воздух в комнате уходит через обратные воздуховоды.
Воздушное отопление оборудовано термостатом, который реагирует на заданную температуру в помещении. При достижения нужных параметров система автоматически отключается, а также включается при снижении температуры. Летом воздух может охлаждаться и увлажняться, если такая функция заложена в оборудование.
Преимущества воздушного отопления:
позволяет добиться высоких показателей комфортности нахождения в помещении благодаря сочетанию отопления, вентиляции и фильтрации воздуха;
существенная экономия электричества по сравнению с другими типами электрообогревателей;
надежное, долго служит и не боится морозов в нерабочем состоянии;
режим термостата можно регулировать через приложение телефона и интернет (дистанционно);
замещает систему кондиционера;
очищает воздух в помещении и имеет функцию увлажнения, что важно зимой;
простой в техническом обслуживании.
Воздушное отопление
К недостаткам воздушного отопления можно отнести то, что воздуховоды вытесняют часть внутреннего объема помещения.
Паровое
Паровая система обогрева применяется в загородных домах и остается востребованным способом отопления. Работает с разными видами топлива: древесиной, газом, углем, электричеством. При выборе типа установки отдается предпочтение комбинированным способам отопления.
Важно подобрать правильную систему, а также грамотно произвести монтаж и выбрать топливо, что значительно удешевит обогрев помещения. В паровом агрегате вода доводится до кипения, и пар поступает в трубы и радиаторы
Охлажденный пар превращается в конденсат и поступает назад в котел. Долговечность оборудования при эксплуатации зависит от модели агрегата. Выбирать ее необходимо с учетом площади отапливаемого помещения.
Преимущества парового отопления:
- высокая теплоотдача;
- быстрый прогрев помещения;
- экологически чистый вариант отопления;
- минимальная вероятность замерзания системы.
Паровая система обогрева
Недостатки:
- высокие температуры внутри системы негативно сказываются на продолжительность срока эксплуатации;
- посторонний шум при работе системы;
- котел постоянно нужно контролировать из-за взрывоопасности;
- дорогая аппаратура;
- повышенная сложность установки.
Электричество
При отсутствии альтернативы дом обогревается электрическими устройствами. В качестве обогревателя применяются камины, конвекторы, инфракрасные обогреватели и теплый пол.
Преимуществ такого варианта для частного сектора — экологичность на фоне минимальных трат на покупку оборудования и сервисное обслуживание.
Инфракрасные обогреватели и конвектор
К минусам относят высокий расход электроэнергии. При прекращении ее подачи происходит сброс заданных параметров температуры. Для эксплуатации электрических систем обогрева необходимо организовать проведение качественной проводки.
О том, как выбрать систему отопления дома, можно узнать и из видео:
О самых экономных способах отопления частного дома можно почитать в нашей отдельной статье.
Требования к индивидуальному отоплению
Тепловой узел необходимо планировать так, чтобы он соответствовал архитектурному проекту здания. Расположение всех функциональных элементов должно быть максимально удобным для эксплуатации и проведения плановых ремонтных работ без нарушения конструктивной целостности дома.
Базовые требования, предъявляемые к современным отопительным системам:
- энергоэффективность;
- простой монтаж и техобслуживание;
- высокие показатели теплоотдачи;
- полная/частичная независимость от электроэнергии.
Перед тем как приступить к проектированию теплоснабжения, нужно подобрать наиболее подходящий и экономный источник тепловой энергии — печку или камин, водяное, паровое, воздушное или электрическое отопление.
А еще предстоит определиться с принципиальной схемой трубной разводки для отопления одноэтажного частного дома, безошибочно рассчитать мощность и объективно оценить нагрузку на систему, учитывая все особенности.
Индивидуальная система отопления должна создавать комфортный микроклимат внутри дома в зимнее время года, быть экономичной и надёжной в эксплуатации
Правильно установленная разводящая линия отопления даёт возможность организовать равномерный прогрев воздуха во всех комнатах частного дома за минимальное количество времени.
Системы водяного отопления в частных домах
Мы уже разобрали основные виды водяного отопления. Основываясь не достоинствах и недостатках описанных систем, мы можем сделать вывод, что наиболее оптимальным является установка радиаторных систем и теплых полов (в качестве дополнения к ванной комнате, туалету или кухне). Теперь нужно поговорить о монтаже и схемах подключения. Для начала мы рассмотрим преимущества и недостатки отопительных систем с естественной и принудительной циркуляцией.
Системы с естественной циркуляцией
При проектировании и монтаже отопления с естественной циркуляцией воды не забудьте про уклон труб, это главное.
Применение отопительных систем с естественной циркуляцией оправдано лишь тогда, когда нужно обогреть частный дом небольшого размера. Теплоноситель в таких системах движется за счет гравитационных сил и законов физики, согласно которым нагретая среда всегда движется вверх. Попав в отопительный котел, вода нагревается и поднимается вверх, откуда спускается по трубе к самому дальнему радиатору. Здесь же делаются отводы к остальным радиаторам. Остыв, вода спускается в обратную трубу и спускается к котлу.
Обратите внимание, что монтаж систем отопления с естественной циркуляцией подразумевает обязательное создание уклона – за счет этого облегчается протекание теплоносителя. Максимальная длина горизонтального участка не должна превышать 30 метров (подразумевается расстояние от котла до последнего радиатора)
Преимущества систем с естественной циркуляцией теплоносителя – дешевизна, отсутствие необходимости в закупке дополнительного оборудования, почти полная бесшумность. В качестве недостатков выделим необходимость создания как можно более прямой трассы (давление теплоносителя в трубах очень маленькое), необходимость в покупке труб большого диаметра и в ограниченных размерах всей отопительной системы.
Системы с принудительной циркуляцией
Главное отличие отопления с принудительной циркуляцией от систем с естественной циркуляцией – это наличие насоса, благодаря которому можно забыть про уклон труб.
Схема водяного отопления частного дома с насосом более сложна. Здесь, помимо батарей, устанавливается специальный циркуляционный насос, который гонит теплоноситель по всей системе. Давление в системе повышается, а это значит, что:
- Мы можем создавать многочисленные изгибы;
- Обогревать дома большого размера (в несколько этажей);
- Использовать трубы небольшого диаметра.
Часто такие системы водяного отопления делаются замкнутыми, что позволяет избавиться от попадания кислорода в теплоноситель – это вызывает коррозию металлических элементов. Также появляется возможность избавиться от необходимости устанавливать расширительный бачок в самом высоком месте. Здесь используются расширительные бачки замкнутого типа, в дополнение к которым монтируются спускники воздуха и предохранительные клапаны.
Мы уже обговорили достоинства систем водяного отопления с принудительной циркуляцией. Но есть и минусы – это необходимость закупать дополнительное оборудование, что увеличивает стоимость работ. Зато появляется возможность сэкономить на материалах и купить недорогие пластиковые трубы. Мы рекомендуем использовать именно такие системы, так как они более надежные и обеспечивают более эффективный прогрев домов любой архитектуры.
Устанавливаем отопление: схема и порядок работ
Водяное отопление своими руками производится по четкому плану действий.
Итак, у вас нарисована схема частного дома, на ней отмечены будущие батареи, просчитана длина труб, вы уже определились с системой отопления дома, изучили видео и готовы приступать к строительным работам своими руками.
По возможности, система секций должна быть шире оконного блока.
Однако на практике это не всегда выдерживается. Если окна частного дома не пропускают холодный воздух внутрь помещения, то суммарная длина всех секций может быть меньше, чем окно.
Установка радиаторов осуществляется четко по уровню и всегда ниже оконного проема. Красота, конечно, важна, но не первостепенна.
Случайно допущенный уклон, даже небольшой, создаст эффект подземной речки – со стороны приподнятого края будет раздаваться журчание жидкости. Поэтому проверяйте установку уровнем.
Важно соблюсти расстояния от пола и от стен. Идеальным принято считать расстояние от батареи до стены 3-5 м, а до пола – не более 10 см
Для удаления случайно попавшего воздуха стоит вмонтировать вентиль или кран Маевского.
К развешенным радиаторам подводится штроба. Рассчитайте так, чтобы остался паз глубиной 4-6 мм от фитинга до края — при нагреве труба может увеличиться.
Есть варианты применения медных или нержавеющих труб, однако наиболее хорошо себя зарекомендовали в сочетании «цена-качество» армированные полипропиленовые.
Они относительно недорогие и их удобно монтировать.
Существуют разные модели подключения радиаторов, проводящих водяное теплоснабжение.
Нижняя схема (подвод и отвод присоединяются к нижним патрубкам секций), она чревата теплопотерями 12-15% и неравномерным прогревом батарей.
Ее стоит принять во внимание, когда есть риск попадания в систему песка и взвесей – они будут вынесены в грязевой фильтр. Видео:
Видео:
При одностороннем подключении подвод монтируется к верхней части секции, а обратка – к нижней части этой же секции. При таком подключении все секции прогреваются равномерно.
Если количество секций значительно, то оптимально применять диагональное подключение. Оно отличается от одностороннего тем, что отвод монтируется к нижней части противоположной секции.
Когда ясна схема подключения секций батарей отопления, приступаем к установке системы труб.
Конечно, стоит посмотреть видео монтажа и потренироваться на обрезках, оставшихся после того, как окончена установка трубы в штробу.
Оплавляем трубу и фитинг разогретым до 260 градусов паяльником. Совмещение нужно производить путем вдавливания меньшего сечения в большее.
Фото:
При совмещении следует избегать вращения, это негативно скажется на прочности соединения. После завершения монтажа системы, можно опробовать ее работоспособность.
Не забывайте, что для первого пуска газового котла отопления нужен специалист, а запуск печи вполне допустимо осуществить самостоятельно.
До закрытия внутренней разводки отопления следует убедиться, что нарисованная схема полностью реализована, швы не подтекают, расширение от нагрева не создает дополнительного давления на стенки штробы, в системе не слышно журчания.
Монтаж системы отопления на этом закончен. Теперь самое время приступать к внутренней отделке помещения.
Важно помнить, что отопление стоит спроектировать еще на этапе строительства дома. При эксплуатации должны соблюдаться все нормы противопожарной безопасности
Видео:
Качественный прогрев дома отоплением до комфортных показателей осуществим только тогда, когда теплопотери через окна и стены минимизированы.
Приведенная выше схема монтажа водяного отопления позволит произвести работы в доме даже без опыта. Создать водяное теплоснабжение в доме или на даче своими руками вполне посильно любому владельцу.
Подробнее о теплоносителе и его свойствах
Жидкости, идеально подходящей для любых систем отопления, не существует. Каждый из вариантов, представленных на рынке теплоносителей, имеет конкретные характеристики, например, диапазон рабочих температур.
Если нарушить границы указанного диапазона, система отопления просто «встанет», а при худшем исходе полопаются трубы и выйдет из строя дорогостоящее оборудование.
Кроме температурных параметров, жидкость для трубопровода обладает такими свойствами, как вязкость, антикоррозийность, способность выделять токсичные вещества. Анализ необходимых качеств показал, что лучшими жидкими теплоносителями являются очищенная вода и специальный химический раствор – антифриз.
В таблице показано основное преимущество антифриза на основе этиленгликоля – максимальный показатель температуры замерзания -40ºС, тогда как вода превращается в лед уже при 0ºС
Заливка антифриза необходима в домах, которые не являются постоянным местом жительства. Обычно оставляя здание в холодный сезон, владельцы сливают воду, чтобы избежать аварии и поломки оборудования. Антифриз удалять не нужно – по возвращении можно сразу включать котел без опасения протечки или разрыва.
При экстремальных температурах химический теплоноситель, изменив свою структуру, сохраняет прежние размеры. Проще говоря, он превращается в гель, сохраняющий свойства без изменения. Когда температура достигает комфортной отметки, гелеобразная структура вновь становится жидкой, полностью сохранив свой первоначальный объем.
Еще немного полезной информации об антифризе:
- служит не менее 5 лет, одна заливка способна выдержать 10 отопительных сезонов;
- текучесть в 2 раза превышает аналогичный показатель воды, следовательно, требуется следить за герметичностью соединений;
- повышенная вязкость требует врезки более мощного циркуляционного насоса;
- способность расширения при нагреве влечет за собой установку объемного расширительного бака.
И нужно всегда помнить, что химический раствор токсичен и опасен для здоровья человека.
Антифриз для заливки в домашние системы отопления продается в пластиковых канистрах объемом от 10 л до 60 л. Средняя стоимость – от 750 до 1100 руб. за 10 л
Несмотря на выдающиеся характеристики антифриза, вода в качестве теплоносителя более популярна. Она обладает максимально возможно теплоемкостью, которая равняется примерно 1 ккал. Это значит, что нагретый до 75ºС теплоноситель при остывании в радиаторе до 60 ºС отдаст помещению около 15 ккал тепла.
Вода доступна. Если снабдить систему водоснабжения надежными фильтрами, можно использовать бесплатный вариант – воду из собственной скважины. Она не содержит опасных химических соединений и при аварии не вызовет отравлений.
Отрицательной стороной воды является содержание некоторых минеральных солей, вызывающих коррозию. Проблема решается простым кипячением или использованием вместо колодезной воды дождевой (или талой).

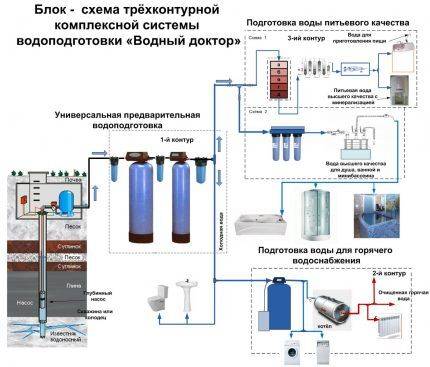

Существуют сложные системы очистки и подготовки воды для частного дома: кроме универсального очищения вода проходит несколько ступеней, чтобы стать питьевой или годной для заливки в отопительный контур (+)
Воду не рекомендуют использовать в домах для периодического проживания.
Система водяного отопления
Одна из самых эксплуатируемых систем отопления в нашей
стране – водяное отопление. Разводка труб в доме или квартире – привычное
явление.
Принцип работы водяного отопления заключается в следующем:
нагретая от котла вода естественным образом (или принудительным) циркулирует по
трубам, отдавая тепло помещению. Учитывая то, что по ходу движение воды в
местах соединения, на изгибе труб и т.д. образуется трение и местные
сопротивления, многие системы оборудованы клапанами для обеспечения давления,
сила которого равна потерям на сопротивление. Такая система водяного отопления
называется системой с искусственной циркуляцией воды.
Система водяного отопления может быть конструктивно
реализована по двум схемам:
Одноконтурная (система с замкнутой циркуляцией воды,
ориентированная только на отопление)
Двухконтурная (система, ориентированная одновременно на
отопление помещения и нагрев воды в водопроводе). Такая система требует
использования специального двухконтурного котла.
Устройство водяного отопления предполагает 3 принципиально
разные схемы разводки труб в комнатах.
Разводка труб отопления
Однотрубная система отопления дома
Схема однотрубной системы отопления представлена на фото.
Как видно из рисунка, трубы закольцованы, а радиаторы подключены по очереди. Таким образом, теплоноситель выходит из котла и поочередно проходит каждый из них.
При этом стоит отметить, что температура теплоносителя постепенно снижается. Это существенный минус системы. Тем не менее, она достаточно распространена ввиду простоты, экономичности и возможности сделать однотрубную систему отопления своими руками.
Как снизить потери тепла при однотрубной системе отопления:
увеличить число секций в последних радиаторах (два-три последних);
увеличить температуру теплоносителя на выходе. Это, в свою
очередь, повышает расходы на отопление;
обеспечить теплоносителю принудительную циркуляцию. Т.е.,
установить насос, который создаст в системе дополнительное давление заставляя
воду циркулировать быстрее.
Двухтрубная система отопления дома
Схема двухтрубной системы отопления представлена на фото.
Синим цветом выделена труба отработки, которая отводит охлажденный
теплоноситель из радиатора в котел.
Двухтрубная система отопления дома с нижней разводкой – схемаСхема двухтрубной системы отопленияДвухтрубная система обеспечивает подачу теплоносителя к радиаторам без потери тепла. Ее разновидности показаны на фото. При параллельном подключении достигается экономия на материалах. При лучевом,
появляется возможность регулировать температуру в каждой комнате отдельно.
Коллекторная (лучевая) разводка
Предполагает использование специального устройства –
коллектора, которое собирает теплоноситель и распределяет по трубам к батареям.
Схема сложная в реализации, поэтому используется редко.
Схема коллекторной (лучевой) разводки
Безусловным плюсом системы водяного отопления можно назвать
ее безопасность.
К числу недостатков относят:
относительно трудно обогреть значительную площадь без
значительных затрат (ввиду потерь тепла при циркуляции воды);
эстетический параметр. Разветвленную систему труб можно
скрыть, пожертвовав некоторым количеством объема помещения, что не всегда
удобно, или же оставить на виду;
большие по размеру радиаторы отопления;
вероятность появления воздушных пробок. Эта проблема
возникает после спуска воды из системы.
Водяное отопление пола в доме
Водяной теплый пол представляет собой систему длинных пластиковых труб уложенных на
основание чернового пола.
Система водяного отопления пола
Монтаж системы теплого водяного пола выполняется в три этапа:
укладка утеплителя или устройство чернового пола;
правильная разводка труб, которая не допускает множественных
перегибов. Оба конца трубы подключаются к центральному отоплению. Через один
конец поступает горячая вода, через второй – отводится обратно в систему.
При укладке труб стоит помнить о высоком риске повреждения труб.
Во-первых, при укладке (изгиб).
Во-вторых, при эксплуатации, например, повреждение перфоратором. Чтобы не допустить этого, нужно составить подробную схему расположения труб;
заливка стяжки на систему труб.
Эта система может быть использована в качестве основной или
дополнительной. Выбирая водяное отопление по полу, следует помнить, что в системе должен поддерживаться оптимальный температурный режим, потому что при минусе и отключенном отоплении вода в трубах замерзнет, что неизбежно приведет к их деформации. Собственно, это касается любой системы водяного отопления.
Однотрубные системы
В однотрубных системах отопления теплоноситель последовательно проходит по всем радиаторам.
Создавая отопление частного дома своими руками, проще всего обустроить однотрубную систему отопления. Она обладает множеством преимуществ, например, экономичностью использования материалов. Здесь мы можем неплохо сэкономить на трубах и добиться доставки тепла в каждое помещение. Однотрубная система отопления предусматривает последовательную доставку теплоносителя в каждую батарею. То есть теплоноситель покидает котел, заходит в одну батарею, потом в другую, потом в третью, и так далее.
Что происходит в последней батарее? Достигнув конца отопительной системы, теплоноситель разворачивается и отправляется обратно в котел по цельной трубе. В чем заключаются основные преимущества подобной схемы?
- Легкость в монтаже – нужно последовательно провести теплоноситель по батареям и вернуть его обратно.
- Минимальный расход материалов – это самая простая и дешевая схема.
- Низкое расположение труб отопления – их можно смонтировать по уровню пола или вовсе опустить под полы (это можно увеличить гидравлическое сопротивление и потребовать применения циркуляционного насоса).
Присутствуют и некоторые недостатки, с которыми приходится мириться:
- ограниченная длина горизонтального участка – не более 30 метров;
- чем дальше от котла, тем холоднее радиаторы.
Впрочем, есть некоторые технические ухищрения, которые позволяют нивелировать эти недостатки. Например, с длиной горизонтальных участков можно справиться установкой циркуляционного насоса. Он же поможет сделать последние радиаторы более теплыми. Компенсировать падение температуры помогут и перемычки-байпасы на каждом из радиаторов. Давайте теперь обсудим отдельные разновидности однотрубных систем.
