Шаг № 3 Фундамент под каркасный дом
Под каркасный дом можно использовать практически любой тип фундамента. Все будет зависеть от того, какой тип грунта на Вашем участке и сколько готовы на него потратить времени сил и денег.
Утепленная шведская плита
Утепленная шведская плита (УШП) — один из самых дорогих вариантов. Но дает ряд преимуществ:
- Нет необходимости обустраивать обвязку и цокольное перекрытие;
- Полы будут значительно жестче нежели деревянные;
- Не требует дополнительного усиления под тяжелые предметы интерьера (камин);
- Может использоваться как теплоаккумулятор;
- Возможность повторного строительства на этом фундаменте из более тяжелых строительных материалов;
- Подходит почти под все виды грунтов;
Мелкозаглубленный ленточный фундамент
Мелкозаглубленный ленточный фундамент — популярный вид фундаментов в частном домостроении. Считается более экономным вариантом заглубленного ленточного фундамента. Отличается простотой устройства и низкой стоимостью, не требует больших земельных работ и потребуется меньшее количество бетона.
Столбчатый фундамент (ТИСЭ)
Столбчатый фундамент (ТИСЭ) — бюджетный вариант также используется довольно часто. К тому же он легче в исполнении. Зачастую его применяют там где нельзя применять мелкозаглубленный ленточный фундамент, а заглубления лента не вписывается в бюджет строительства.
Свайно-винтовой фундамент
Свайно-винтовой фундамент применяется в основном для лёгких конструкций из дерева (брус, бревно, каркасные дома). Основными его преимуществами являются скорость возведения (обычно не больше 2х дней ). Причем после монтажа такого фундамента, можно сразу приступить к дальнейшему строительству. Стоимость такого фундамента низкая даже если его заказывать в компании. Такой фундамент подходит для сложных грунтов, кроме скалистых.
Фундамент на забивных сваях
Есть еще вариант фундамента на забивных сваях. Надежная основа средней ценовой категории, но к сожалении своими руками его не сделать, нужна сваебойная установка.
Ростверк и обвязка фундамента
Теперь нам надо подготовить основу под стены дома. В случае с монолитной плитой и ленточным фундаментом, на него укладывается лежень из доски и закрепляется. Но перед этим необходимо сделать подложку между бетоном и деревом из рубероида желательно в 2 слоя. Крепить лежень можно либо на заранее установленные (до заливки фундамента) шпильки, либо на анкера, которые можно установить после высыхания бетона.
Укладка лежня на ленточный фундаментРостверк на столбчатый фундамент
Свайно — винтовой фундамент можно обвязать швеллером. Но с учетом его стоимости выйдет это не дешево.
Обвязка свайно-винтового фундамента
Есть более практичный вариант обвязки брусом или еще лучше с троенной доской. В этом случае надо учитывать что расстояние свай не должно превышать 3 метра (а желательно делать его меньше) чтобы не допустить провисание обвязки.
Обвязка из 3-х досок
Такой способ также подойдет и для забивных свай и для столбчатого фундамента. К тому же такой обвязке не потребуется лежень (это незначительный плюс). К свайно-винтовому и к забивным сваям обвязка прикручивается к металлическому оголовку на сантехнические болты, а к столбчатому фундаменту на шпильки заранее в них установленные. Доски на обвязку лучше брать из сосны. И обязательно покрыть их антисептиком.
Любая конструкция элементов дома требует расчетов, а фундамент как основа тем более. Какой бы Вы фундамент не выбрали, необходимо убедится в целесообразности применения его на Вашем участке, учитывая особенности грунтов. Произвести расчет несущей способности исходя из веса дома ( используемых строительных материалов, количества проживающих и его размеров), учесть снеговую нагрузку.
Преимущества и недостатки
Безусловно, строительство легковозводимых строений, таких как каркасные и каркасно-щитовые дома (КЩД), имеет свои неоспоримые плюсы и минусы. Рассмотрим далее все возможные премущества и недостатки КШД.
То, чего, прежде всего, добиваются строители при возведении любого здания это:
- Прочность.
- Долговечность.
- Надёжность.
Без этих «трех китов» ни одно строение будь оно: бетонное, кирпичное или каркасное не обойдётся. Каркасно-щитовые дома, дачи, бани и т.п. в этом не уступают ни кирпичным, ни железобетонным строениям. Читайте все про возведение каркасно-щитовой бани в нашей новой статье.
Преимущества каркасных домов:
- Быстро строятся. Время постройки комфортабельного жилого дома значительно меньше, чем требуется на возведение кирпичного или бетонного здания. Весь процесс строительства КЩД занимает всего 2~3 месяца.
- Очень немаловажный фактор — небольшие затраты на стройматериалы, например, расходы на фундамент. КЩД монтируются на лёгких, а значит, недорогих фундаментах: ленточных, буронабивных, винтовых свайных, плитах и т. п.
- Большинство строительных и отделочных работ можно производить вне зависимости от времени года: и зимой, и летом, так как они не требуют «мокрых процессов» — приготовления цементного раствора или выполнения штукатурных работ.
- Экологическая чистота КЩД. Стены дома «дышат», как у классических деревянных строений, поскольку их обычно обшивают паропроницаемыми материалами: цементно-стружечной, стружечно-ориентированной, древесно-волокнистой плитами и другими.
- Низкая тепловая масса, высокая теплоизоляция КШД. За счет этих качеств дом быстро прогревается и долго держит тепло.
- Богатый выбор разнообразных архитектурных и дизайнерских решений благодаря высокой технологичности и низкому весу конструкций.
- Достаточно высокая пожаробезопасность конструкций, при условии использования в них огнеупорных материалов.
К недостаткам каркасных строений специалистами относятся:
- Не очень надёжная звукоизоляция.
- Дешёвые низкокачественные материалы, используемые для обшивки, могут выделять вредные для здоровья вещества.
Особенности строительства
Каркасно-рамные и каркасно-щитовые дома возводятся по схожей методике. Разница, как мы уже говорили, заключается в степени готовности облицовки. В первом случае готовый каркас обшивают «по месту» прямо на площадке. Во втором варианте на него крепят щиты, собранные на заводе.
Фундамент для «каркасника» можно выбрать любой: столбчатый, свайный или ленточный. Однако, выгоднее использовать столбы или сваи, поскольку небольшой вес здания позволяет разумно сэкономить на бетоне и арматуре.
Заглубив столбы или сваи ниже точки промерзания грунта, по их оголовкам заливают бетонный пояс-ростверк. На нем монтируют опорную раму из бруса. Для крепления используют анкерные болты, замоноличенные в бетоне.
Рис. 1 Узел крепления опорного бруса к фундаменту
После этого приступают к установке стоек, крепя их к обвязочному брусу одним из трех способов (см. рис.2)
Рис.2 Варианты крепления стоек
Сначала выставляют угловые стойки каркаса, а затем рядовые. Для фиксирования в вертикальном положении каждую стойку закрепляют временными укосами. Шаг стоек выбирают таким, чтобы между ними поместился лист утеплителя (50-60 см).
Верхний обвязочный брус – основу междуэтажного перекрытия фиксируют к стойкам с помощью врубок или стальных уголков.
Каркасный дом для постоянного проживания будет прочным, если все несущие стойки укреплены постоянными укосами. Эту операцию проводят, проверив правильность геометрии собранных рам.
Следующий этап – монтаж балок перекрытия на верхний обвязочный брус. Сделать это можно с помощью мощных стальных уголков.
Собрав несущую основу, выполняют утепление стен каркасного дома и их обшивку. Между стойками закладывают полужесткую плиту из минваты или используют целлюлозную эковату. Для эковаты установка пароизоляции в стене не требуется, а вот для минваты эта операция является обязательной.
Толщина стенового утеплителя должна быть не менее 15 см. Такой же следует выбрать и ширину стоек каркаса (при толщине 8-10 см).
Параллельно с укладкой утеплителя делают внутреннюю и наружную обшивку. Для наружной облицовки можно использовать блокхаус или цементно-стружечные плиты (ЦМЛ).
Если вы решили снаружи отделать дом OSB или виниловым сайдингом, то не забудьте оставить между обшивкой и минватой воздушный зазор (3-5 см), чтобы водяной пар уходил в атмосферу и не конденсировался в утеплителе.
Если вас убедили в превосходных качествах пенопласта, учтите, что в этом случае придется позаботиться о дополнительной вентиляции. Этот материал не пропускает водяной пар, поэтому без принудительного воздухообмена в помещениях будет душно.
Изнутри каркас лучше облицевать экологичным материалом (древесиной или гипсокартоном)
Если для внутренней отделки решено использовать плиту OSB, то обратите внимание на класс ее эмиссии. Он должен быть E0 или Е1
Если в паспорте материала указан более высокий класс — Е2, то его не следует применять из-за повышенного испарения формальдегида.
Преимущества каркасного строительства по финской технологии:
- Оперативность выполнения работ. Обычно все занимает 60-90 дней. Производство составляющих дома длится около месяца. Установка готовых элементов происходит примерно за 2 недели.
- Сборка панелей из различных составляющих в условиях завода происходит максимально точно, поэтому подгонка при сборке не требуется.
- Монтажные работы проводятся быстро и легко. Стены отличаются минимальным весом, поэтому фундамент испытывает несущественную нагрузку.
- В ходе изготовления деталей дома осуществляется пропитка деревянных элементов специальными составами, предотвращающими быстрое воспламенение.
В качестве утепляющего материала обычно применяется каменная либо минеральная вата. В последнее время популярностью пользуется целлюлозная вата (обычно её монтируют на чердаках и для утепления перекрытий).
Финская технология требует использования только сухой доски. Брус может применяться лишь в редких случаях, когда это связано с особенностями выбранного проекта.
Финский каркас – это улучшенный вариант канадского. Более неблагоприятные климатические условия требуют серьезного энергосбережения. Поэтому технология исключает использование строенных и сдвоенных досок. В связи с этим укосины и углы в каркасах не различаются, но при этом применяется одинарная верхняя обвязка. В стойки всех стен врезается ригель, а на проемах устанавливаются одинарные стойки. Применение ригеля исключает необходимость усиления проемов, заменяя при этом сдвоенную обвязку в верхней части каркаса.
Древесина как современный стройматериал
Дерево представляет собой просто уникальный стройматериал, оно отлично поглощает углекислый газ и при этом не разрушается. Ряд исследований показывает, что дом из дерева средней площади может впитать в себя примерно от 38 т СО2 за полный срок эксплуатации, который в среднем составляет около 50 лет. Автомобиль выбрасывает аналогичное количество вредного газа на протяжении 20 лет. Углекислый газ выделяют также и сооружения из стали и бетона в процессе строительства.
Эксперты видят много преимуществ в расширении строительства домов из древесины с использование каркасных технологий.
Во-первых, дерево представляет собой единственный ресурс на планете, который может возобновляться. Для изготовления древесно-композитных материалов, которые используются для строительства домов, идут отходы лесопильного производства и низкосортные виды леса.
Во-вторых, каркасные дома из древесных материалов очень быстро возводятся и весьма экономичны. Специалисты из Швеции посчитали, что общая стоимость на 15-20% ниже, чем строительство из панелей из бетона. Для работы используются более простые инструменты, а объемы транспортировки намного меньше.
Однако отечественные строительные компании к такой выгоде относятся скептично. Все соглашаются только в том, что каркасные дома являются энергосберегающими – на отопление нужно 65 кВт ч в год на 1 кв. м. Для сравнения – на обогрев в домах из кирпича в центральной части России тратится 130-160 кВт на 1 кв. м.
В-третьих – каркасное жилье из дерева весьма экологично и безопасно. Специалисты рекомендуют строить сборные дома из дерева в районах с повышенной сейсмической опасностью. Это обусловлено тем, что такие конструкции могут выдерживать нагрузку от землетрясений силой до 9 баллов.
Достоинства каркасных домов
Каркасная технология строительства имеет большое количество плюсов, которые делают ее наиболее популярной среди других технологий возведения жилых домов.
- Низкая стоимость, в сравнении с другими технологиями строительства. Дома из кирпича, любого строительного камня, цельного или клееного бруса обойдется намного дороже. Низкая стоимость формируется за счет экономии на фундаменте. Поскольку в отличие от каменных домов, фундамент не нужен настолько массивный и глубокий. Совокупная стоимость основного материала из которого формируется квадратный метр конструкции также обойдется дешевле иных альтернативных вариантов.
- Быстрая скорость возведения здания. В среднем, от начала строительных работ до окончательного завершения коробки дома, вместе с кровлей и внешней отделкой фасада для дома 150 квадратных метров уходит 4-5 месяцев. Сроки возведения домов меньшей площади, возводятся еще быстрее.
- Подходит для любого типа грунта. За счет относительно малого веса, каркасные дома возможно монтировать даже на неустойчивых торфяных грунтах. В этом случае необходим правильный подбор фундамента.
каркасные дома возводятся быстрее
- Мобильность каркасного дома. Негабаритные дачные дома, бытовые хозяйственные постройки, размещенные на свайных и столбчатых фундаментах, возможно с использованием специальной техник переместить на другую территорию, без потери прочности и конструктивной целостности строения.
- Свобода перепланировки. Внутри каркасного дома нет несущих стен, все строение является единым крепким конструктивом. А это означает, что нет никаких ограничений для внутренней планировки. Возможно реализовать любую дизайнерскую фантазию, без причинения вреда дому.
внутри каркасного дома
- Отсутствие усадки. Обусловлена, тем что при строительстве древесина используется не в качестве основного материала для стен, а в качестве скелета дома. При соблюдении технологии, древесина используется максимально сухая, с минимальной степенью влажности. Пустота самой стены заполняется не древесным материалами, которые подвержены усадке, а утеплителями. Такое свойство каркасного дома, позволяет приступать ко внутренней и внешней отделке, сразу после возведения коробки дома.
- Внутренне коммуникации. Ширина и пустотность стен позволяет внутри прятать сантехнические коммуникации и хорошо защищённую электропроводку, без особых трудозатрат. К коммуникациям в каркасной стене, значительно легче добраться для ее ремонта , нежели это сделать в стене каменного дома.
все коммуникации каркасного дома можно спрятать в стене
- Сейсмоустойчивость и ветроустойчивость. Конструкция каркасного дома, выдерживает землетрясения до 9 баллов, без повреждений. В связи с этим такие дома активно строят в сейсмически активных местностях. Смонтированный по технологии каркасник не боится сильных ветров и не продувается.
- Всесезонное строительство. Такой дом можно строить как зимой при отрицательных температурах так и летом. Единственные условия в которых следует прекратить любые строительные работы – это повышенная влажность и осадки. Поскольку основным материалом является хорошо впитывающая влагу древесина.
- Теплый дом. Технология каркасного строительства хорошо подходит для северных широт и активно используется в этих регионах. Что говорит о высокой тепло эффективности каркасных домов.
каркасные дома можно возводить зимой
Долговечность. При соблюдении технологии монтажа, конструктив дома сохраняется до 100 лет, но капитальный ремонт стен необходимо выполнять, в среднем, каждые 25 лет.
Экологическая безопасность и приятный микроклимат. Основной строительный материал дома – это натуральная древесина. Внутри дома всегда будет приятный запах свежего дерева. На экологичность дома может влиять материал, который будет выбран в качестве утеплителя для стен
Потому экологичности утеплителя следует уделит особое внимание.
Плюсы и минусы щитовых домов
Выделяют несколько серьезных преимуществ подобного строительства:
- Облегченный фундамент. Для каркасно-щитовой конструкции достаточно ленточного фундамента, поскольку дом очень легкий. Это существенно экономит деньги на этапе строительства.
- Быстрое строительство. Каркасный дом можно построить за несколько месяцев, максимум – за полгода. И это вместе с заливкой фундамента и ожиданием материалов с завода. Эта технология считается одной из самых быстрых по срокам строительства.
- Отсутствие усадки. Здание не проседает, поэтому в стенах не образуются трещины. В доме можно сразу делать внутреннюю отделку.
- Каркасные щиты стоят сравнительно дешево.
- Нет необходимости привлекать тяжелую технику для строительства любых элементов дома.
- Все материалы экологичны и безопасны для здоровья жильцов.
- Внутри каркасных стен можно спрятать различные коммуникации, делая внешний вид помещений более привлекательным.
Распространенность каркасно-щитовых технологий в регионе с разным климатом крайне высока. Но у каркасных домов есть и минусы, о которых нужно также поминать:
- Меньший срок эксплуатации. Если каменные и кирпичные дома могут простоять несколько сотен лет, то каркасные здания – 50-70 лет, после чего потребуется серьезный ремонт. При нарушении технологии строительства или использовании непроверенных материалов срок эксплуатации может сократиться в два раза.
- Отсутствие возможности построить высотный дом. Каркасные дома, как правило, строятся в один или два этажа.
Конечно, можно построить и более масштабные сооружения, но тогда необходимо ставить более надежный фундамент, покупать дорогие строительные материалы. В таком случае постройку уже нельзя считать бюджетной.
Недостатки каркасных домов
каркасные дома пожароопасны
- Низкая устойчивость к механическим повреждениям. Каркасник по этому показателю проигрывают каменным домам и домам из бруса. Хорошо выдерживая приводные катаклизмы стена каркасного дома подается целенаправленному повреждению человеком и техникой.
- Низкая шумоизоляция. Громкие шумы в соседних комнатах и на улице будут слышны и внутри дома. Потому каркасный дом подходит больше для загородной и дачной жизни. Проблему слышимости между комнатами можно разрешить путем установки шумоизоляции в межкомнатных стенах
- Вибрация внутри дома. Специфика материала и конструктивные особенности способствуют вибрациям в стенах и основания дома, при механическом воздействии, тяжелой и быстрой ходьбе, ударов. Это свойство нарушают спокойствие жильцов и медленно, но приводят к потере жесткости некоторых участков конструкции дома. Данная проблема устраняется, если возводить каркасный дом на бетонном или любом монолитном каменном фундаменте, в один этаж. В идеальном варианте, каркасный возводить на железобетонной плите. Такая плита в качестве фундамента не потребует таких затрат как под тяжелый каменный дом, поскольку ее толщина должна быть минимальной. Тогда при прыжках и ходьбе по дому не будут слышны вибрации.
в каркасном доме при ходьбе ощущается вибрация и хорошо слышны шумы
- Высокая подверженность сырости и гниению. Деревянные конструкции подверженные образованию грибка и плесени в случае повышенной сырости. Потому необходимо строго соблюдать технологию возведения каркасного дома, рассчитывать и учитывать точку росы точку росы (подробней про точку росы), монтировать хорошую вентиляцию гидроизоляцию стен дома. Не допускать повышенной влажности в доме. Мокрые точки в доме, такие как кухня, санузел и ванная, следует отделывать водостойкими материалами.
- Заводятся насекомые и грызуны. Такие проявления, можно свести к минимуму качественной обработкой материалов специальной пропиткой от насекомых. Использовать специальную эковату в качестве утеплителя, а не дешевые утеплительные материалы, типа пенопласта, в которых могут оборудовать себе жилища грызуны.
в стене каркасного дома могут завестись мыши
- Недолговечность. В сравнении с каменными домами и домами из бруса, срок эксплуатации каркасного дома до первого капитального ремонта относительно низкий. И в среднем составляет примерно 25 -30 лет.
- Риск неквалифицированного монтажа дома. Простая технология строительства, позволяет прорабам и фирмам допускать к работе неквалифицированных рабочих, которые в общих четах только знакомы с технологией строительства каркасного дома. Такие бригады, конечно же, построят Вам дом, однако велик риск того, что все тонкости и нюансы строительства соблюдены не будут, по причинам не квалифицированности рабочих. Подвох закачается в том, что визуально нарушение технологии видимы не будут, а станут себя проявлять в течении последующих месяцев, и даже не годов, эксплуатации. А для каркасного дома нарушение технологии строительства чревато возникновением необратимых процессов гниения и быстрому разрушению.
при нарушении технологии монтажа, каркасная конструкция быстро гниет
Для предотвращения подобных ситуаций, следует обращаться в проверенные квалифицированные строительные фирмы, желательно узкой строительной направленности, которые дают гарантию на сою работу, и осуществлять периодический контроль за строительством.
Низкая ликвидность. Как показывает практика, дом каркасной технологии строительства, не окупает себя во время продажи и не пользуется большим спросом.
Принимая во внимание все достоинства и недостатки каркасного строительства можно сделать вывод, что при квалифицированном соблюдении, отработанной столетиями, технологии строительства, с учетом использования современных высококачественных материалов, каркасный дом – это один из самых доступных, эффективных и не затратных вариантов для строительства дома. Используя комбинацию современных материалов в технологии каркасного строительства, все его недостатки можно свести практически к нулю и наслаждается прочным экологически благоприятным домовладением
Используя комбинацию современных материалов в технологии каркасного строительства, все его недостатки можно свести практически к нулю и наслаждается прочным экологически благоприятным домовладением.
Строительство каркаса дома
Через 30-40 дней после окончания строительства фундамента начинаем монтировать нижнюю обвязку каркаса: сверху на поверхности фундамента крепятся доски. Их можно крепить анкерами или турбовинтами.
Монтаж нижней обвязки каркаса
Перед началом монтажа деревянного брусового каркаса все деревянные элементы необходимо обработать антисептиком.
Брус соединяется между собой и крепится к нижней обвязке на скобы, турбовинты или анкера. Элементы нижней обвязки имеют пазы размером в ширину вертикальных стоек каркаса, сделанные через 0,5 м – в них крепится каркас. Сам нижний брус нужно брать толщиной 80-100 мм. После крепления вертикального бруса в пазы монтируется верхняя обвязка – она делается из бруса меньшим сечением, или из доски толщиной 30-40 мм. При небольших размерах дома каркас можно собрать заранее на грунте, и потом готовую конструкцию закрепить на нижней обвязке из бруса.
Сборка каркаса начинается с углов соединением досок на шурупы или мелкие анкера. От углов размечаются дверные и оконные проемы, а свободное пространство делится на равные промежутки с тем, чтобы через 1-1,5-2 метра (желательно – по ширине рулонного или листового утеплителя) установить вертикальные стойки-балки для увеличения прочности каркаса. Сами вертикальные балки укрепляются диагональными раскосами вверху и внизу.
Дальше делают настил чернового пола из горбыля. Для оборудования системы «теплый пол» по черновым доскам крепят брус, по которому укладывают гидроизолятор и утеплитель из минваты, керамзита или пенополистирола. Слой теплоизоляции защищается пароизоляционными мембранными материалами, дальше монтируется финишное напольное покрытие – ламинат, паркет, шпунтованная рейка, керамическая плитка.

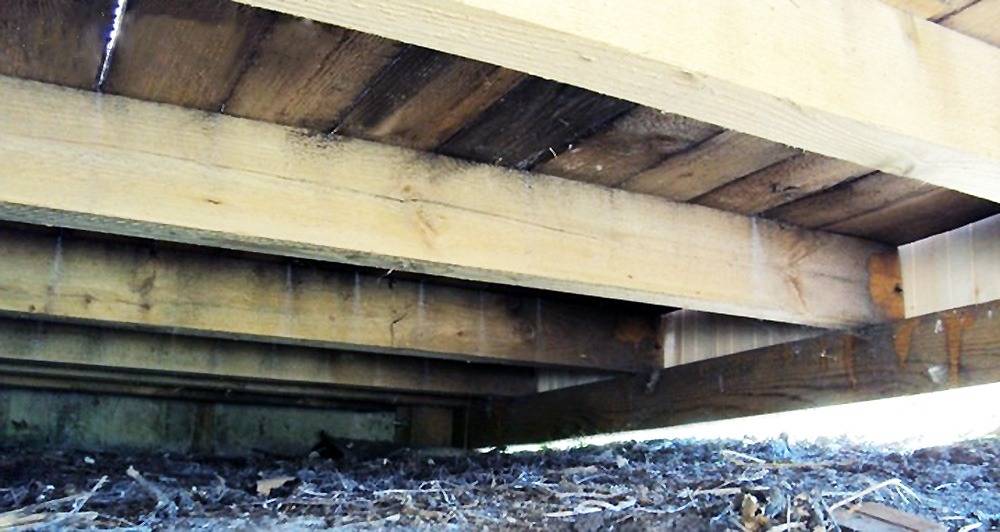

Черновой пол (вид снизу)
После сборки каркаса монтируется потолочный венец (или венец 1-го этажа при малоэтажном здании). После сборки венца закладываются основания для дверных и оконных проемов. Основаниями служат горизонтально закрепленные балки — их крепят к вертикальным балкам на анкера или угловыми скобами.
Вертикальные брусья деревянного каркаса следует на время укрепить боковыми откосами — одним концом к нижней обвязке, вторым — к вертикальному брусу. Для боковых укосин подойдут доски или рейки любого размера. Вертикальные стойки нужны для укрепления наружных и межкомнатных стен.
При оборудовании верхней обвязки в брусе также делаются пазы под вертикальные стойки. Конструкция верхней обвязки крепится к стойкам вхождением в паз и стальными уголками или саморезами. Чтобы каркас оставался жестким, вместо временных укосин крепятся постоянные распорки.
