Гидроизоляция фундамента своими руками: видео инструкция

Выбор типа гидроизоляции

При определении, какая гидроизоляция для фундамента лучше, следует учитывать присутствие подвального помещения, состояние грунтовых вод, а также характеристики самого фундамента:

Для столбчатого буронабивного типа конструкции требуется применение рулонных материалов, например рубероида. Если вы предусмотрели наличие труб из асбеста или металла, то их заранее надо обработать битумным раствором в несколько слоев.

Заглубленные конструкции ленточного вида. При отсутствии подвала сначала укладывается материал рулонной изоляции, а боковые плоскости обмазываются мастикой. Если основа заливается в сам котлован, то на дно надо уложить рулонный материал. Стыки проклеиваются или наплавляются.

Заглубленные конструкции при наличии подвального помещения. Если грунтовые воды регулярно поднимаются, то целесообразно обустраивать двухслойную защиту рулонного типа из стеклоткани или полиэстера. При использовании ФБС-блоков швы обрабатываются штукатурным раствором.

Фундаменты из плит покрываются рулонным материалом. Предварительно следует обустроить бетонную основу. Гидроизоляция ведется в два слоя перпендикулярно друг другу.

Горизонтальная гидроизоляция фундамента

Гидроизоляция фундамента ленточного и свайного типов проводится с помощью битумной мастики, а сверху настилают рубероид. Данная процедура выполняется дважды, края рулонного рубероида не обрезают, а заводят вниз и прижимают при вертикальной гидроизоляции. Для ленточного и монолитного фундамента изоляция проводится на уровне или ниже 20 см от уровня пола подвала, в месте соединения основания со стеной и в цоколе.

Схема устройства гидроизоляции фундамента.

Требования при горизонтальной изоляции:

1. Проведение горизонтальной изоляции можно выполнять только на этапе строительства сооружения. На дно котлована насыпают жирную глину слоем до 30 см и тщательно утрамбовывают.
2. Сверху заливают все бетонным слоем до 7 см и выравнивают специальной шваброй, которую можно сделать самостоятельно. Так можно более равномерно уложить изоляционный слой. Бетон должен хорошо высохнуть и устояться, на это даются 2 недели.
3. По истечении времени бетон хорошо обмазывают битумной мастикой, а сверху укладывают слой рубероида. Затем снова наносят слой мастики и укладывают еще слой рубероида.
4. Сверху гидроизоляционный слой заливают бетоном до 7 см, который следует разровнять и зажелезнить.
5. Железнение заключается в том, чтобы на свежезалитый бетон, через 3 ч насыпать тонкий слой цемента до 2 см, просеянный через сито, который следует разровнять. Через некоторое время цемент набирает влагу от бетона. Затем всю поверхность периодически смачивают, пока она не наберет прочность и не высохнет.

Схема устройства дренажной системы.

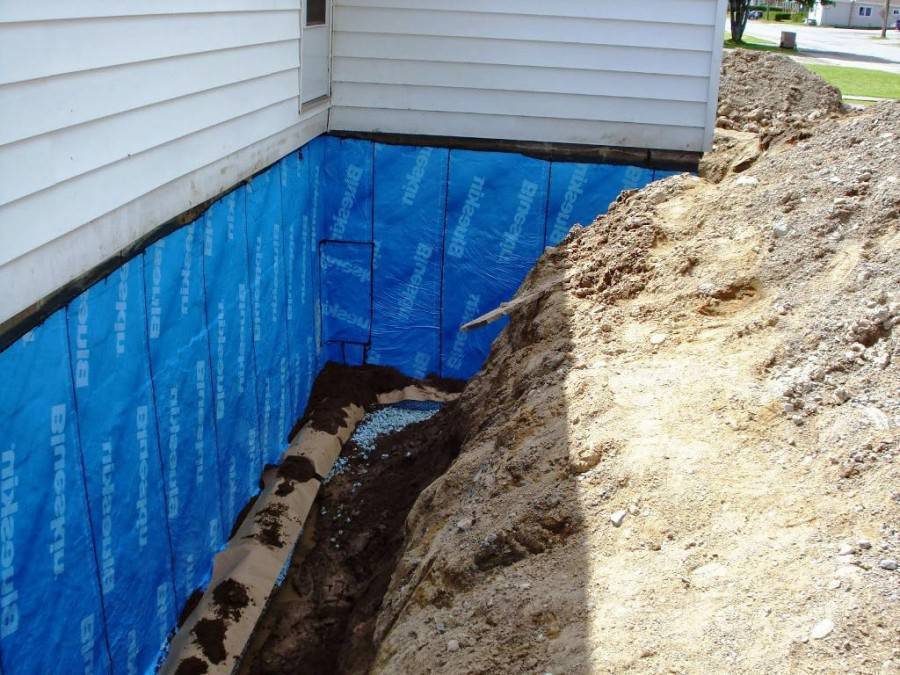

Дренажная система:

1. От структуры грунта и уровня грунтовых вод зависит наличие дренажной системы, которая будет отводить от фундамента паводковые и грунтовые воды в специальный колодец. Чаще такая необходимость появляется при низкой проницаемости почвы и высоком уровне грунтовых вод.
2. Для ее обустройства требуется по всему периметру сооружения выкопать траншею на расстоянии 0,7 м от фундамента, с шириной до 40 см, а глубина зависит от уровня проникновения осадков и грунтовых вод.
3. Дренажную систему устанавливают после строительства дома, если появится такая необходимость.
4. На дно траншеи укладывают геотекстиль, края которого заворачивают на борт траншеи – до 90 см.
5. Засыпают слой до 5 см гравия или щебня по всей длине траншеи.
6. Сверху укладывают с уклоном в 0,5 см на каждый м перфорированные дренажные трубы, которые выводят в собирающий колодец.
7. Теперь все снова необходимо засыпать слоем гравия или щебня слоем до 30 см, а сверху все укрывают грунтом.

Виды рулонной гидроизоляции

Современная строительная индустрия производит несколько видов рулонных материалов, использующихся для гидроизоляции фундамента:

Разновидности рулонной гидроизоляциия

• Оклеечная рулонная гидроизоляция – это водонепроницаемый материал, имеющий разный состав и скрученный в рулоны. При монтаже защиты этого вида материал наклеивают на поверхность с помощью битумной мастики. Среди материалов этого типа особой популярностью пользуются рубероид и стеклоизол.
• Наплавляемая гидроизоляция предполагает использование строительного фена или горелки. Эти инструменты необходимы для размягчения битумного слоя. Благодаря этому обеспечивается хорошая адгезия гидроизоляционного материала и защищаемой поверхности.

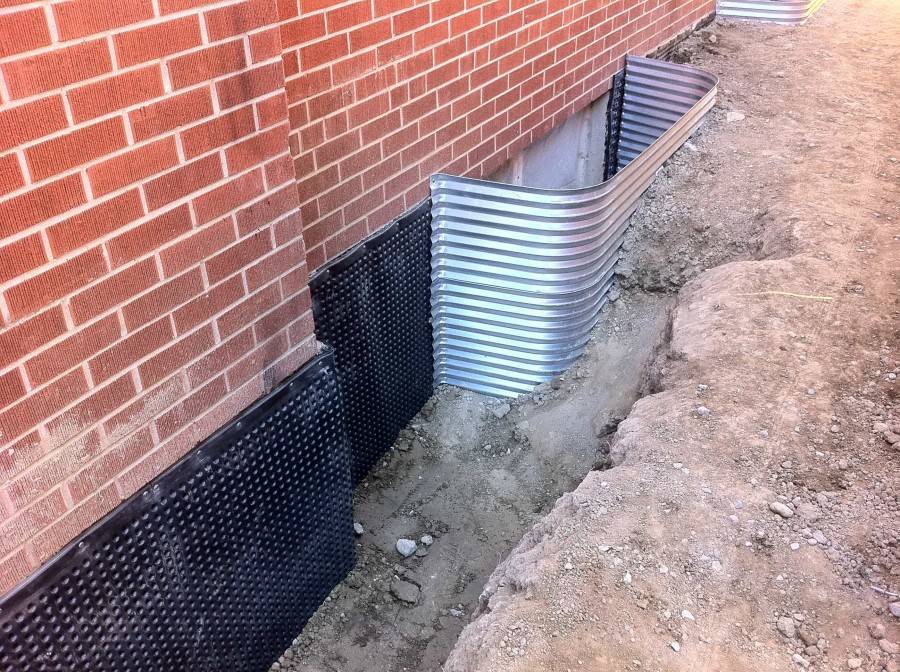

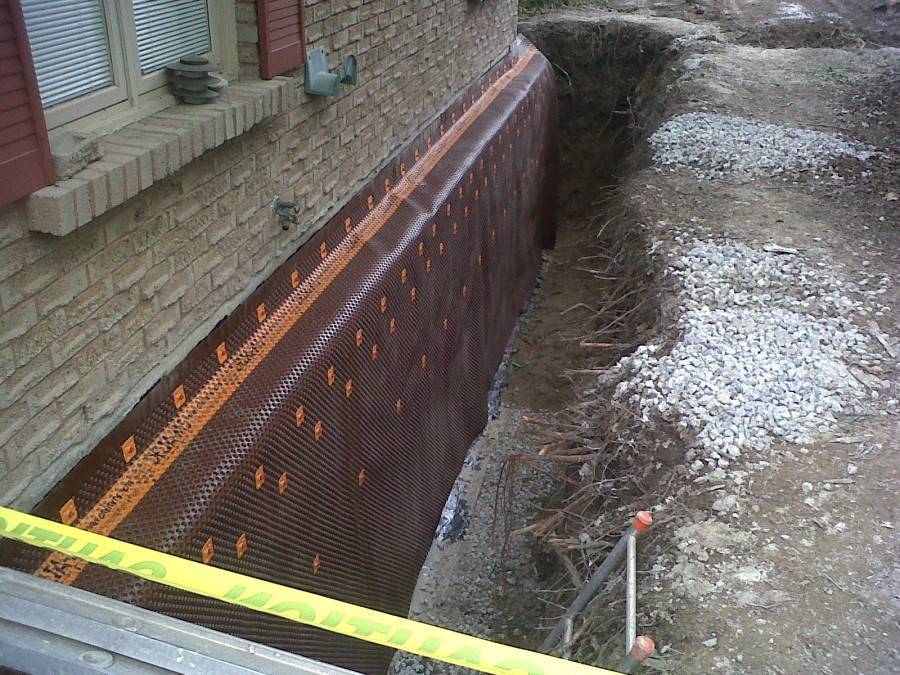

• Диффузионная пленочная мембрана – это современный высокотехнологичный материал, который не только защищает фундамент от проникновения влаги, но и отводит ее излишки изнутри помещения. Это позволяет сохранить целостность фундамента в течение долгого времени.

Вертикальная гидроизоляция фундамента

Схема утепления ленточного фундамента.

Вариант с использованием битума:

Данный вариант изоляции считается самым дешевым, практичным и наиболее популярным. Для этого необходимо приобрести битум, желательно в брусках. В большую емкость наливают 70% битума и 30% отработанного масла, которые надо разогреть до жидкого горячего состояния.
Валиком или кистью наносят битум на чистую и ровную поверхность фундамента. Битум наносят в несколько слоев, чтобы общая его толщина составила до 5 см

При этом важно, чтобы раствор битума все время был горячим.

Вариант с использованием оклеечных рулонных материалов:

1. В этом варианте гидроизоляции фундамента чаще всего используют рубероид, который вначале обрабатывают битумной мастикой или праймером.

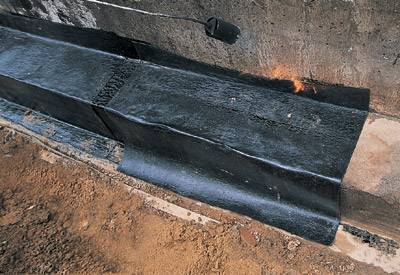

2. Полотна рубероида разогревают газовой горелкой и прикладывают к чистой поверхности фундамента внахлест до 20 см.

Схема гидроизоляции ленточного фундамента.

Вариант с использованием жидкой резины:

1. Перед тем как нанести гидроизоляционный материал на фундамент, его поверхность очищают и наносят на него слой грунтовки. Используя этот вариант изоляции, чаще всего применяют жидкую однокомпонентную резину “Эластопаз” или “Эластомикс”, расход которой на 1 м ² составляет до 3,5 кг. Жидкую резину наносят с помощью кисти или валика.
2. “Эластопаз” наносят в 2 слоя, на высыхание материала при температуре +20°С требуется 24 ч. Если по окончании работ остается еще материал, то его можно герметично закрыть в упаковочном ведре.
3. “Эластомикс” наносится одним слоем, на его высыхание требуется 2 ч при температуре +15°С. Но смесь не подлежит сохранению и она дороже, чем “Эластопаз”.

Проникающий вариант:

В этом случае используются “Гидротекс”, Пенетрон” или “Акватрон-6”, которые способны проникать в структуру бетона до 200 мм и кристаллизироваться. Кристаллы эффективно препятствуют проникновению воды в бетон и повышают его морозостойкость. Проникающую гидроизоляцию фундамента своими руками проводят на мокрый бетон, материал наносится в несколько слоев.

Схема устройства инъекционной гидроизоляции фундамента.

Штукатурный вариант:

Для качественной изоляции фундамента можно использовать штукатурные смеси, в которые добавлены влагостойкие компоненты. Это может быть гидробетон, полимербетон или асфальтовая мастика. Оштукатуривание основания дома проводится по технологии штукатурки стен по маякам.

Экранный вариант:

Для изоляции сооружения от грунтовых вод используют глиняные маты, которые накладывают внахлест до 15 см и крепят на чистую поверхность фундамента с помощью дюбелей. За время эксплуатации бумажная основа матов разрушается, а глина вдавливается в поверхность фундамента. Так получается защитный слой фундамента из глины.

Глиняный замок:

1. Такой способ гидроизоляции не допустит дождевую воду и паводки к фундаменту, а нижняя влага будет уходить через слой щебня. Вначале по периметру всего сооружения на расстоянии 0,6м выкапывают траншею.
2. Дно траншеи засыпают слоем щебня.
3. Дно и стены траншеи трамбуют жирной глиной и дают им хорошо просохнуть.
4. В оставшееся пространство насыпают гравий или глину, а сверху устанавливают отмостку.

Используемые материалы и инструменты:

Схема основных видов гидроизоляции.

• жирная глина;
• бетон;
• битум;
• битумная мастика или праймер;
• рубероид;
• цемент;
• вода;
• геотекстиль;
• дренажные трубы;
• отработанное масло;
• жидкая резина;
• грунтовка;
• “Гидротекс”, Пенетрон” или “Акватрон-6”;
• штукатурная смесь с влагостойкими компонентами;
• глиняные маты;
• дюбеля;
• лопата;
• емкость для разведения раствора;
• рулетка;
• швабра для выравнивания бетона;
• сито;
• кисть или валик.

Большой вред наносит фундаменту ежегодное скопление воды в бетоне, замерзание ее в зимний период, и оттаивание весной. Такой ежегодный процесс ведет к разрушению целостности всей основы. Поэтому качественная гидроизоляция фундамента своими руками поможет оградить бетон от порчи и сохранить дом на долгие годы.

Горизонтальная гидроизоляция

Схема горизонтальной гидроизоляции

Основная функция горизонтальной изоляции – оградить фундамент бани от конденсата и капиллярного воздействия влаги. Если здание без подвала, то верхним уровнем станет условная линия между стенами бани и фундаментом. Но если подвал все же есть, то линией будет его перекрытие.

Такой тип гидроизоляции более популярен, чем вертикальный. В большинстве случаев для изоляции используют рубероид, хотя есть и более современные материалы (такие, как техноэласт – самоклеящийся полимерный материал на основе битума).

Инструкция по изоляции фундамента техноэластом

Техноэласт не требует проведения сложных технических работ при монтаже, а значит, шанс совершить непоправимую ошибку сводится к минимуму.

Техноэласт

Техноэласт

Шаг 1. Подготовка основания. Если планируется укладка материала на бетонную поверхность, то сначала проверьте, нет ли на ней видимых дефектов или легко отслаивающихся участков. Проверьте ровность поверхности, используя строительный уровень (допустимые отклонения от горизонтальности — 5 мм на 2 м длины в любом направлении).

Проверьте влажность бетона влагомером, удостоверьтесь, что она соответствует требованиям, указанным в инструкции.

Шаг 2. Праймирование покрытия. Для повышения адгезии изолирующего материала с покрытием нанесите валиком битумный праймер (с расчетом ¼ л/м²). Затем подождите, пока праймер полностью высохнет, и приступайте к укладке техноэласта.

Праймирование покрытия

Шаг 3. Перед укладкой материала разверните рулон, примерьте его и выровняйте. Затем скатайте рулон с двух сторон одновременно, направляясь к центру, после чего отрежьте антиадгезионную пленку по всей ширине материала. Разделите рулон на две части и медленно раскатайте каждую из них по очереди, параллельно отделяя от него пленку и приглаживая материал широкой щеткой для удаления пузырьков воздуха.

Все последующие рулоны укладывайте внахлест, при этом торцевой нахлест должен составлять 15 см, а продольный – 10 см.

Шаг 4. По окончании гидроизоляции проведите устройство дополнительной защитной стяжки толщиной минимум в 5 см.

Техноэласт

Инструкция по изоляции фундамента рубероидом

Как мы уже говорили, гидроизоляция фундамента бани зачастую выполняется с использованием рубероида, поэтому рассмотрим технологию укладки этого материала.

Вертикальная гидроизоляция

Шаг 1. Для начала проведите подготовку основания. Если фундамент старый, то очистите его от земли и дайте время на просушку. Далее тщательно очистите стены и выровняйте их бетонным раствором, удалив неровности, шероховатости и прочие дефекты. Все эти мероприятия повысят сцепляемость слоя гидроизоляции с поверхностью основания.

Шаг 2. Нанесите на фундамент слой горячего битума, после чего, пока тот не остыл, уложите предварительно разогретый на огне рубероид. Делайте при этом нахлест (минимум 10-13 см), а на края листов дополнительно нанесите битум и склейте их между собой. После этого пройдитесь по стыкам тяжелым роликом.

Шаг 3. После застывания битума засыпьте фундамент землей. Будьте аккуратны, чтобы случайно не повредить гидроизоляционный слой мелкими камнями или другими острыми предметами. Также можете обшить основание листами фанеры для дополнительной защиты.

Виды изоляции от влаги

Материалы этой сферы допускают несколько классификаций. Речь о времени и местах применения, наименованиях, назначении и обустройстве. У каждой разновидности свои особенности и характеристики.

Горизонтальная гидроизоляция

Главное назначение – чтобы влага не переходила с одного уровня на другой.

Совмещается с фундаментами любых разновидностей:

• ленточных;
• плитных;
• в виде отдельных опор.

Чаще всего предполагает использование рулонных типов материалов, среди которых:

• полимерные эмульсии, с инъектированием;
• битумная мастика. Относится к универсальным составам;
• техноэласт. Дополнительно обеспечивает защиту от поражения плесенью;
• гидростеклоизол. С высокими показателями влагостойкости. Ею может похвастаться и битумная гидроизоляция фундамента;
• гидроизол – листовые наплавляемые материалы;
• рубероид – долговечный и доступный.

Вертикальная гидроизоляция

Такая защита актуальна для зданий и под землёй, и над ней. Предполагается обработка внутренних и внешних поверхностей специальными составами.

В частности, речь идёт о таких решениях:

• биоциды. Стоимость у них разная;
• антисептики;
• гидрофобизирующие материалы;
• оклеечные виды изоляции, нужные в некоторых ситуациях;
• лакокрасочные, штукатурные и обмазочные материалы.

Недостаток многих материалов в том, что они допускают применение только при определённых погодных условиях. Иначе основа разрушается.

Устройство отмостки

Отмостка считается одним из комплексных методов защиты дома от всевозможных негативных проявлений окружающей среды. Такое название используют для покрытия по периметру дома, которое обеспечивает дополнительную защиту. Она становится гидробарьером, делает пребывание внутри помещений более комфортным

Поэтому грамотное устройство важно

Из существующих разновидностей следующие стали наиболее популярными:

• бетонные;
• асфальтобетонные;
• из керамической плиты;
• из тротуарной плитки;
• с гравием, либо натуральным камнем.

Преимущества тоже заслуживают отдельного рассмотрения:

• привлекательный внешний вид;
• гидроизоляция отмостки у фундамента;
• простое выполнение работ;
• уменьшение общей высоты цоколя;
• утепление фундамента;
• надёжность;
• ремонтопригодность;
• создание сплошного покрытия, обеспечивающего надёжность.

Дренаж

Его обустраивают вокруг отмостки при появлении следующих обстоятельств:

• наличие дорожки из немонолитных материалов;
• заглубление фундамента ниже уровня промерзания;
• слишком высокие грунтовые воды, подходящие к монолитному строению;
• глиняная почва или пучинистый грунт, на которых выполнялось строительство;
• расположение строения в низине.

Некоторые дренажные системы отличаются сложным монтажом, например – закрытые. Но этот вариант выигрывает у других по эффективности, продолжительности эксплуатационного срока.

Виды

По своему назначению гидроизоляции фундамента делится на два типа: антифильтрационная и антикоррозийная.

Антифильтрационная

Антифильтрационная гидроизоляция используется там, где имеются «агрессивные» воды или же уровень давления грунтовых вод на ленту фундамента достаточно высок. Для устройства данного вида гидроизоляции необходимо тщательно изучить особенности почвы и состав грунтовых вод. Кроме того, такая изоляция требует сложного проектирования, поэтому для её устройства лучше пригласить специалистов, специализирующихся на этом виде работ.

Антикоррозийная

Антикоррозийная гидроизоляция — наиболее распространенный тип водозащиты фундамента

Антикоррозийная гидроизоляция — наиболее распространённый тип влагозащиты, который можно легко осуществить своими руками. Наноситься такая гидроизоляция может различными способами: оклейкой, окраской, пропиткой и другими способами.

В зависимости от типа расположения существует два вида антикоррозийной гидроизоляции: горизонтальная и вертикальная.

Горизонтальная

Горизонтальная гидроизоляция служит защитой от проникновения влаги в саму постройку

Призвана защищать стенки фундамента от капиллярного впитывания. Как правило, создаются две, независимые друг от друга, системы горизонтальной изоляции: первая под подвальным перекрытием и вторая – поверх плит фундамента в основных опорных точках.

Вертикальная

Главная задача вертикальной гидроизоляции — защита фундамента от грунтовых вод

Располагается от подошвы фундамента до уровня разбрызгивания дождевой воды. Способ нанесения и толщина такой гидроизоляции определяются ещё до начала строительства фундамента.

Технологические особенности гидроизоляции разных видов оснований

Для разных вариантов оснований строения требуются отдельные виды изоляции. Перед заливкой нужно определить, какие мероприятия выполнить для качественной гидроизоляции.

Изоляция ленточного основания

Для сборного и монолитного вариантов гидроизоляция ленточного фундамента имеет отличительные особенности. Сборный вид основания требует выполнения следующих действий:

• гидроизоляция плиты фундамента промышленного производства и бетонные стены подвального помещения требуют обустройство качественного, армированного шовного соединения;
• гидроизоляция стен фундаментов рулонным материалом укладывается от первого шва, расположенного на нижней отметке подвального настила;
• в местах стыков конструкции фундамента и стен, по обрезу фундамента, монтируется изоляционный материал;
• наружная гидроизоляция фундамента заглубленной части, производится вертикальным способом;
• монтаж отмостки.

Обрез фундамента изолируется для полной защиты материала основания от разрушения под воздействием влажности. Фундамент гидроизоляция оклеечная, выполняется рулонными материалами, оклеечным типом.

Вертикальная гидроизоляция фундамента нового ленточного, производится по наружному периметру здания, это помогает защитить не только конструкцию опоры, но и внутреннее помещения подвала.

Может быть использована обмазочная и оклеечная гидроизоляция фундамента. Внутренняя сторона изолируется при проведении работ по отделке помещения, допустимо применение инъекционного и проникающего вида защиты.

Для гидроизоляции монолитной ленты нужны следующие мероприятия:

• вертикальная защита;
• изоляция обреза основания;
• обустройство отмостки.

Последовательность работ производится в таком же порядке, как при защите сборного вида основания.

Свайная и столбчатая основа – гидроизоляция

Эти виды оснований не требуют сложного изолирования от влияний влажной среды. Основная работа будет состоять только в мероприятиях по защите обреза фундамента, грунтующим раствором

Основное внимание нужно уделить ростверку, расположение гидроизоляции зависит от материала его изготовления

В случае если ростверк и опоры являются монолитными, то защита укладывается в местах соприкосновения стен и основания. Если обустроен цоколь, то его гидроизолируют снаружи и изнутри от грунтовых вод.

При применении винтового основания, на столбы, которого сразу укладывается первый ряд деревянного дома, изоляция обустраивается гидроизоляция между фундаментом и стеной.

Защита плитного фундамента

Нужна ли гидроизоляция фундамента от влаги ? Ответ – да. Для качественной защиты, нужно предусмотреть следующее:

• подбетонка из обедненного бетона, для изоляции плитной опоры от донных вод;
• гидроизоляция подбетонки, ее обрабатывают мастикой;
• внешняя гидроизоляция.

При обустройстве второго слоя плиты нужно провести качественную изоляцию с применением самых современных материалов. Стоит понимать, что как гидроизоляция под фундаментную плиту будет неправильной, восстановление гидроизоляции фундамента при его разрушении будет невозможно.

Если здание небольшое, и имеет малый удельный вес, можно применить простую полиэтиленовую пленку в два сложения, которая настилается на подбетонку.

После того, как плита будет готова, стоит позаботиться о ее наружной изоляции, с применением рулонного материала

Особое внимание стоит уделить соединениям основания и стен дома

Теперь вы понимаете, как правильно сделать гидроизоляцию фундамента.

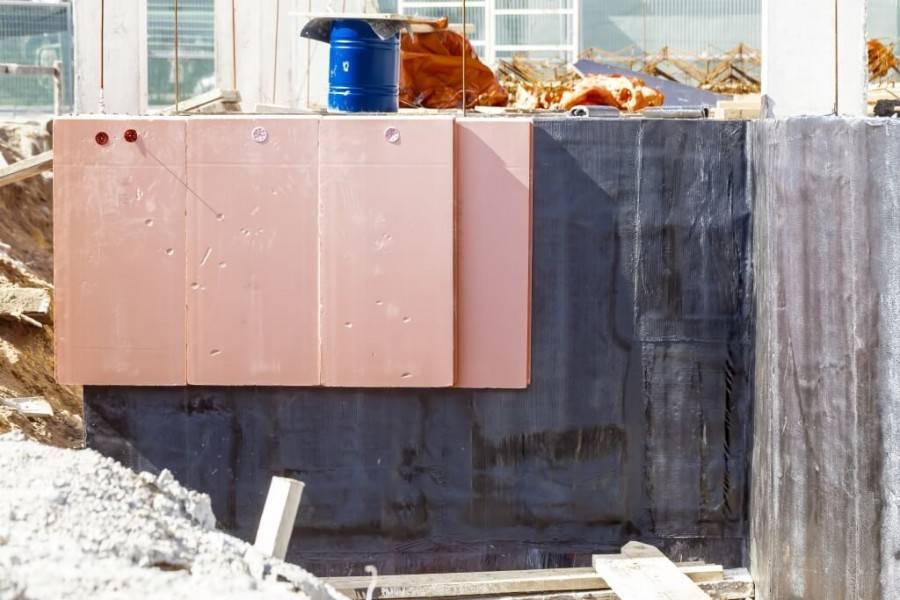

Утепления фундамента и отмостки

Главная функция отмостки – защита фундамента от негативного воздействия влаги, промерзшего грунта и тающего снега. Отмостки не дадут холоду проникать к основанию дома. Для монтажа отмостки можно выбрать один из следующих материалов: пенополистирол, пеноизол или пенопласт. Работы выполняются в несколько этапов:

1. Подготовительные работы. Снимается верхний слой почвы (приблизительно 30 см), ширина – 1 метр, это размеры листа пенополистирола. На дно траншеи насыпают небольшой слой песка, тщательно утрамбовывают. Должен получиться слой 10-15 см, затем выполняется подсыпка из щебня.
2. Сборка «утеплительного пирога». Щебень заливается бетоном, сверху укладываются плиты пенополистирола, стыки обрабатываются монтажной пеной, чтобы повысить плотность утеплителя.
3. Сверху размещается армирующая сетка. Ее нужно связать вязальной проволокой.
4. Заливка конструкции бетоном – завершающий этап работ.

Это весь процесс утепления отмостки. После этого осталось только провести систему водоотвода.
