Важные характеристики
Устройства приточных клапанов в стену чаще всего различаются длиной и материалом. Знаете ли вы, что даже такое простое приспособление снабжается дополнительными функциями. Например, опция регулировки помогает контролировать объем проходящего воздуха. Схема регулировки бывает механической или автоматической. Различные изделия бывают разных диаметров, поэтому обеспечивают различное количество поступаемого воздуха.
| Изображение | Модели | Цена, руб. |
| Клапан приточный ЕММ Aerecj | 2050 | |
| 10 КП Эра D100 | 680 | |
| Наружный КИВ 125 | 2480 | |
| Fresh TL 98 F | 1730 | |
| CDR В – 75 мм | 2900 |
Приточная установка в кондиционере
Статья по теме:
Вентиляция в подвальном помещении
Если в подвале расположена котельная существует реальная угроза взрыва отопительного оборудования при высоких температурах. В этом помещении используется только принудительная система вентиляции. При планировании системы вентиляции нужно изучить технический паспорт котла и с учетом всех рекомендаций монтировать вентиляционное оборудование. Все элементы дымохода должны быть изготовлены из огнеупорного материала. На случай отключения электричества нужно предусмотреть вариант естественной тяги с приточным и обратным клапаном. В подвальном помещении должно быть окно с форточкой, которую можно открыть.
Схема вентиляции в подвале
Вентиляция в подвальном помещении представляет системы труб, которые регулируют воздухообмен и обеспечивают нормальную температуру. Перед закупкой материалов и планирование системы вентиляции нужно знать габариты дома. В качестве основы нужно взять расход на уровне 2 м3/1 м2 * час. Нужно перемножить объем помещения на кратность обмена воздуха. Полученная сумма даст представления о закупке мощности вентилятора. Монтаж труб начинается с правильного подбора диаметра и длины.
Составляющие гравитационного воздухообмена
Одной из распространенных проблем устройства естественной вентиляции в частном доме является недостаток поступления свежего воздуха в помещение. Гравитационное вентилирование безупречно действует только тогда, когда плотность воздушной массы за окном значительно выше, чем внутри помещений. Летом, когда их плотность уравнивается, воздух с улицы сам не течет.
К тому же на пути естественно перемещающихся воздушных потоков теперь устанавливают серьезные препятствия. Уплотнители окон и дверей, предложенных в наши дни потребителю, отлично сопротивляются утечкам тепла, но и воздух они не пускают снаружи.
Для того чтобы обеспечить естественный приток в домах с герметичными окнами, стоит поставить приточные клапаны в стену, а вытяжные вентиляционные трубы снабдить дефлекторами
Вопрос поступления свежего воздуха в помещения с практически герметичными окнами и дверьми решается путем установки вентиляционных приточных клапанов. Если не хочется устанавливать клапаны, придется приобретать приточные устройства на пластиковые окна или покупать оконные пакеты с вмонтированными в них изначально приточниками.
Оконный приточный клапан
Это устройство называется также оконным проветривателем. Относится к самым распространенным вариантам решения проблемы воздухообмена. Конструкция такого клапана монтируется непосредственно в оконный профиль.
Поток поступающего воздуха через оконный проветриватель направлен вверх, чтобы холодный приточный воздух эффективней перемешивался с уже нагретым внутри помещения и не доставлял дискомфорт жителям
Некоторые клапаны оборудованы автоматической регулировкой притока воздуха. Стоит заметить, что механической регулировкой производители оснащают не все модели проветривателей. Это может создать определенные проблемы при резких перепадах температур.
Основным недостатком оконного приточного клапана является относительно невысокая производительность. Его пропускная способность ограничена размерами профиля.
Стеновое вытяжное или приточное устройство
Для установки стенового проветривателя требуется сделать сквозное отверстие в стене. Производительность такого клапана обычно выше чем оконного. Как и в случае оконного приточника, поступающий объем свежего воздуха контролируются как вручную, так и автоматикой.
Стеновые вытяжные клапаны обычно располагают в верхней части стены, там, куда естественным образом поднимается отработанный воздух. Приточные клапаны в стену чаще всего монтируют между окном и радиатором. Делают так для того, чтобы поступающий холодный воздух заодно еще и нагревался.
Если стеновой вентиляционный клапан установить прямо над радиатором, то поток свеженго воздуха будет самопроизвольно нагреваться перед поставкой его в помещение
Преимущества установки приточного клапана перед обычным проветриванием:
- Возможность регулировать приток свежего воздуха;
- Способность пропускать значительно меньше уличного шума;
- Наличие фильтров разной степени очистки воздуха.
Конструкция стенового приточного и вытяжного клапана не позволяет проникнуть влаге внутрь помещения. Многие модели этих устройство местной вентиляции часто включают в себя фильтры для очистки воздуха.
Межкомнатные переточные решетки
Для того чтобы свежий воздух мог беспрепятственно проникать во все части дома, нужны переточные компоненты. Они позволяют потокам воздуха свободно течь от притока к вытяжке, захватив с собой взвешенную в воздушной массе пыль, шерсть животных, углекислый газ, неприятные запахи, бытовые испарения и подобные включения.
Переток осуществляется через открытые дверные проемы. Однако он не должен прекращаться и в случае, если межкомнатные двери закрыты. Для этого между полом и полотном межкомнатных дверей оставляют зазор в 1,5-2,0 см.
Для того чтобы свежий воздух мог свободно двигаться к вытяжке и омывать все помещения, в дверные полотна устанавливают переточные решетки. Если их нет, то между плоскостью пола и полотном оставляют зазор до 2 см
Также для этих целей используются переточные решетки, монтируемые в дверь или стену. Конструкция таких решеток состоит из двух рамок с жалюзи. Изготавливаются они из пластика, металла или дерева.
Естественная вентиляция в доме
Для организации естественного обмена воздуха используют концепцию вертикальных вентканалов. Один конец монтируют в помещении, а другой выводят немного выше крыши здания.
Поскольку температура воздуха в доме обычно отличается от уличной, теплые потоки постепенно поднимаются по каналу вытяжки. Свежая порция поступает в комнаты из внешнего пространства через оконные и дверные блоки.
Работоспособность схемы естественной вентиляции зависит от неподвластных человеку факторов – ветра и температуры внешней среды
Среди главных достоинств такой системы – простота и минимальные затраты на обустройство, насыщение комнат природным воздухом, независимость от электричества.
Но есть и существенные минусы. Так, естественная вентиляция в частном строении будет срабатывать лишь пока температура воздуха на улице не превысит отметку 12 градусов по Цельсию. При больших показателях вытяжка не сможет полноценно работать.
На первый взгляд эта ситуация кажется идеальной для зимы, но и здесь есть недостаток, который просто невозможно игнорировать. При значительном перепаде температур уличного и внутреннего воздуха система начнет работать быстрее. Все тепло в буквальном смысле будет свободно вылетать в трубу.
Поэтому жители коттеджей и частных домов на обогрев тратят больше энергоресурсов, чем того требуют нормальные климатические условия.
Нестабильная работа в летний период – основной минус схемы естественной вентиляции
Для организации вентиляционной системы этого типа прокладывают отдельные трубы-воздуховоды из каждого подсобного помещения в общую шахту. Из кухни нужно проложить два канала – один от вытяжной решетки под потолком, а другой – от кухонной вытяжки.
А еще необходимо уделить особое внимание всем помещениям, полностью/частично расположенным ниже уровня земли в доме. В них накапливается токсичный радон
Чтобы уменьшить количество опасного газа, следует обустроить мощный вытяжной канал.
Кроме того, нужно позаботиться о надежной гидроизоляции подвала. Ведь даже наиболее эффективная приточно-вытяжная система не справится со своими задачами, если в подвальных помещениях частного дома или коттеджа всегда будет сыро.
Как можно повысить эффективность?
Существуют несколько способов, которые помогут улучшить действие системы воздухообмена с естественным побуждением:
- установить специальный клапан на входе в канал;
- смонтировать решетки с клапанами на каналы притока и оттока;
- использовать дефлектор.
Оснащенный автоматикой клапан реагирует даже на незначительное изменение влажности воздуха. Его монтируют на входе в воздуховод внутри здания. Когда в комнате повышается влажность, автоматическое реле срабатывает и внутренний клапан приоткрывает канал больше.
В случае понижения показателей, устройство закрывает вход. Чувствительным элементом является датчик, улавливающий сигналы из окружающей среды. Его устанавливают снаружи дома.
В зимний период клапан нужно дополнительно прикрывать. Это позволит минимизировать попадание холодного воздуха в жилое здание. Однако установка такого приспособления не перекроет все недостатки естественной вентиляции.
Вытяжные вентиляционные каналы обустраивают в капитальных внутренних стенах здания. Воздуховоды целесообразно объединять в небольшие группы таким образом, чтобы проход через крышу был организован в одной трубе
Другой действенный метод – монтаж решеток с клапанами на каналы притока и удаления воздушных масс. Управлять ними возможно только вручную. Положение клапана необходимо регулировать как минимум один раз в сезон, при изменении температуры воздуха на улице.
Усилению тяги в вытяжных вертикальных каналах может способствовать и ветер. Чтобы задействовать природную силу на верхнюю часть трубы надевают дефлектор – специальное приспособление, которое защищает воздуховод от мусора и осадков, а также увеличивает тягу.
Применение дефлектора позволяет повысить производительность дымохода/вентиляционного канала на 20%
Дефлектором один воздушный поток рассекается на два или даже больше с разными скоростями. Он создает разрежение, которое, в свою очередь, увеличивает перепад давления в трубе. В результате воздуховод лучше вытягивает отработанный воздух.
Особенности принудительного воздухообмена
Если естественная вентиляция не обеспечивает полноценное обновление воздуха, в частном доме монтируют мощную приточно-вытяжную систему.
Она помогает сбалансировать воздушные потоки, которые циркулируют между комнатами и внешней средой непрерывно. Такая вентиляция гарантирует стабильную подачу очищенного свежего воздуха и удаление наружу загрязненного.
Описание варианта механической вентиляции
Современные многофункциональные установки приточно-вытяжной вентиляции максимально используют энергию подаваемых воздушных потоков и преобразуют ее в тепло.
Подобные системы производят глубокую очистку приточного воздуха, полностью фильтруя от пыли, различных аллергенов, бактерий и других вредных микроорганизмов.
Дополнительную обработку создают с применением фильтрационного оборудования, высокоэффективных поглотителей шума, ионизационных и увлажняющих устройств, иногда задействуют ароматизирующие аппараты.
Воздушные потоки, которые прошли обработку, распределяются по дому через специальные вентиляционные коробы. Подготовленный чистый воздух поступает в спальню и детскую комнату, кабинет, гостиную, кухню и санузлы, вспомогательные помещения, а удаляется оттуда вытяжной системой
Функциональными элементами системы с принудительным побуждением воздухообмена являются фильтры и рекуператоры, вентиляторы, вытяжки, приборы управления и, непосредственно, блок вентиляции.
Встроенная электроника дает возможность выборочно устанавливать оптимальные пользовательские режимы работы системы по показателям температуры и влажности, по времени. Значительно упрощают эксплуатацию пульты ДУ и смарт-контроллеры.
Механическая вентиляция помогает предупредить образование неприятных запахов на кухне, препятствует появлению сырости и распространению разноцветной плесени, решает проблему постоянной влажности в ванной комнате и конденсата на поверхности теплого пола, стеклопакетов, дверных блоков.
Мощные блоки с интегрированными фильтрами, специальными шумопоглотителями и нагревателями занимают много пространства. Чтобы их расположить, нужно освободить место на чердаке или в подвале частного дома
Современные многофункциональные системы вентиляции с принудительным побуждением часто объединяют с интеллектуальными комплексами управления и контроля. Такие меры оптимизируют работу оборудования всех установленных инженерных систем в доме, позволяют организовать удобное для пользователя удаленное управление техникой через интернет.
Механическая вентиляция с рекуперацией тепла
В схемах с рекуперацией тепла за воздухообмен в здании отвечает приточно-вытяжная стационарная установка. Воздух из окружающей среды поступает в систему, после чего фильтром очищается от пыли, загрязнений и направляется для основного подогрева в рекуператор.
До необходимой температуры воздушные массы нагреваются в электрическом/водяном калорифере и по прочным вентиляционным каналам из оцинкованной стали распределяются по всему дому.
Система с рекуперацией тепла обеспечит высокое качество воздуха в жилом доме круглый год. На низких оборотах работающих вентиляторов приточно-вытяжные стационарные установки функционируют практически бесшумно.
Автоматика дает возможность гибко управлять работой оборудования: регулировать поступление воздуха, устанавливать комфортную температуру, изменять скорость воздушных потоков.
Рекуперация – рациональное использование тепловой энергии вытяжного воздуха для последующего подогрева приточного. Это позволяет сократить до 85% затрат тепла на нагрев воздушного потока из внешней среды в зимний период
Техобслуживание такой установки заключается в регулярной смене фильтров. Новые элементы для очищения воздуха от пыли рекомендовано заменять один раз в квартал.
Система без рекуперации тепла
Чтобы организовать функциональную приточно-вытяжную вентиляцию без воздушного рекуператора используют сразу несколько вытяжных систем и центральную приточную установку. Уличный воздух подогревается или охлаждается, затем проходит очистку в фильтре, после чего по сети каналов распределяется по жилым комнатам.
Удаление отработанных тяжелых масс воздуха производится вытяжками в помещениях хозяйственного и технического назначения. Такие системы делают отчасти естественными и частично принудительными. Они функционируют за счет естественной тяги и благодаря канальным вентиляторам.
Приточно-вытяжные схемы без рекуперации тепла обеспечивают подогрев и очищение поступающего в дом воздуха, но расходуют большое количество энергии на постоянную обработку воздушных потоков.
Устройство вентиляции
Теперь рассмотрим общую информацию, которая характерна для каждой системы вентиляции частного дома:
- Для систем естественной вентиляции лучше всего использовать пластиковые трубы с идеально ровной внутренней поверхностью. Монтаж гофрированных труб разрешается только в том случае, если планируется приточно-вытяжная вентиляция.
- Чем меньше изгибов и кривых в трубопроводе, тем более эффективной будет система.
- Рекомендуется прокладывать все трубопроводы от входа до выхода как можно короче.
- Если вы строите естественную вентиляцию, необходимо сделать вытяжные трубы высотой более 5 метров. В противном случае проект будет очень низким. Если вы не можете обеспечить такую высоту, установите вентиляторы в вытяжных каналах на верхних этажах.
- При принудительной вентиляции мощность крыльчаток следует выбирать таким образом, чтобы количество приточного воздуха было немного меньше, чем количество вытяжного. В этом случае давление в системе будет снижено, что положительно скажется на общем климате в помещениях, а также на состоянии всех конструкций здания.
- При естественной циркуляции воздух может забираться с улицы или из подвала.
- Оптимальное количество воздуха для помещения площадью 40 квадратных метров составляет около 120 кубических метров в час.
- Приток может осуществляться двумя способами – инфильтрацией, через щелевые отверстия и оконную вентиляцию, а также контролируемой, которая происходит через вентиляторы, установленные в трубах, и системами климат-контроля.
- Вытяжные каналы должны располагаться на расстоянии 25 см от потолка.
Советы, рекомендации, нюансы
Если приточная вентиляция в частном доме сооружается своими руками, схема не менее важна, чем расчет сечения воздуховодов. Основными рекомендациями для домашнего мастера являются:
- вытяжки монтируются в самых «грязных» помещениях (высокая влажность, запахи, тепловое излучение);
- переток воздуха необходимо организовать от самой дальней комнаты по отношению к кухне, санузлу;
- для этого используются решетки или щели в дверных полотнах либо под ними.

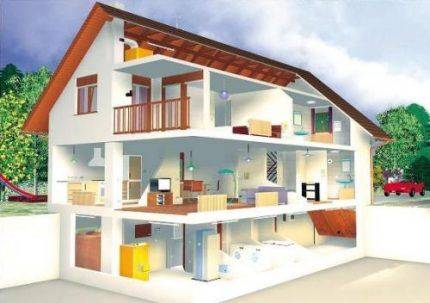

Схема естественного воздухообмена
Принудительная приточная вентиляция в частном доме своими руками, схема и состав которой имеется ниже, состоит из сложных элементов:
- комфортность проживания при включенном электрооборудовании обеспечивает шумоподавитель (глушитель);
- циркуляцию создает вентилятор;
- всасываемый воздух подогревается калорифером;
- фильтрами уличный воздух очищается;
- клапанами регулируется поток;
- распределение масс внутри системы производится диффузорами, решетками.
Элементы принудительного воздухообмена
Рекуператоры отвечают за энергосбережение, снижение теплопотерь, однако эффективны до определенных температур наружного воздуха. Поэтому в морозы дополнительно включаются калориферы. Летом рекуператоры работают в режиме кондиционеров по умолчанию, снижая нагрузку на климатическое оборудование коттеджа.
Рекуператор в системе вентиляции
При значительной рабочей площади загородного жилища воздухообмен может достигать ежечасно 600-800 кубов. Для мощного, габаритного оборудования требуется место для размещения и обслуживания. Поэтому используются либо специальные помещения внутри дома, подполья, либо не эксплуатируемый чердак.

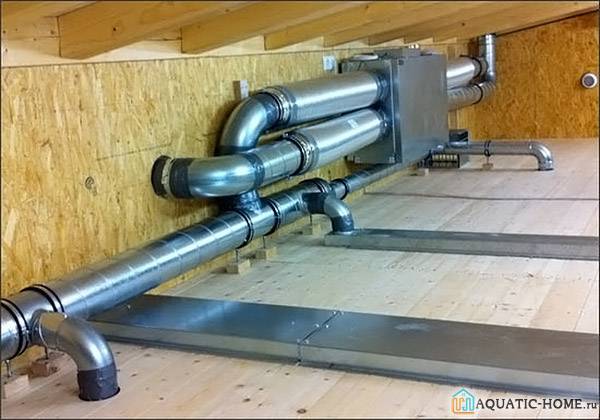

Размещение вентустановки на чердаке
Кухонные вытяжки при проектировании вентсистем не учитываются при расчете кратности/объемах воздухообмена. Это оборудование включается периодически, предназначено для удаления запахов во время готовки.
Вытяжка кухонная для удаления запахов
Таким образом, домашний мастер может своими силами спроектировать, установить системы естественной и принудительной вентиляции в загородном жилище без привлечения специалистов. Это обеспечит комфортный микроклимат, снижение заболеваний у членов семьи, однако потребует знаний нормативной документации и строительных навыков.
Какие функции
Действительно ли вентиляция необходима, чтобы придать ей такое большое значение? Такой вопрос может задать только дилетант. Потребность в постоянной системе воздухообмена трудно переоценить как с точки зрения создания и поддержания наиболее комфортного для жизни и безопасного для здоровья человека микроклимата, так и с точки зрения обеспечения длительной безаварийной эксплуатации здания в целом.
Кислород в воздухе необходим для нормальной жизнедеятельности человека. Во время дыхания его постепенно заменяет углекислый газ, а при отсутствии постоянного притока свежего воздуха атмосфера в замкнутом пространстве становится тяжелой, удушливой, вызывая быструю усталость, сонливость, беспокойный сон или даже более серьезные реакции в виде одышки, головокружения, конвульсий и т.д., особенно у людей, страдающих хроническими заболеваниями дыхательных путей и кровообращения.
Эффективная вентиляция уже сейчас необходима для поддержания богатой кислородом, дышащей и комфортной атмосферы в доме.
Невозможно избежать того, что человеческая жизнь постоянно сопровождается запахами. Это пот и другие вполне нормальные выделения из организма, запах которых не особенно приятен, это парфюмерия и косметика, это бытовая химия и другие источники. Если эффективная вентиляция не будет обеспечена постоянно, атмосфера в жилых помещениях очень быстро станет непригодной для нормальной эксплуатации.
Даже если мы не учитываем ванную комнату, кухню, в жилом пространстве дома всегда накапливаются запахи, которые могут испортить комфортный микроклимат.
На улице уже почти нет домов с “удобствами”. Комфорт проживания ассоциируется с оборудованной ванной комнатой или, по крайней мере, с душем, теплым туалетом или комбинированной ванной комнатой. Вентиляция должна быть организована таким образом, чтобы воздух вместе с запахами и парами из этих помещений не попадал в жилые помещения, а немедленно выводился наружу.
Кухня всегда нуждается в особом внимании. Это связано с повышенной температурой в этом помещении при приготовлении пищи, продуктами сгорания при использовании газовой плиты, а также многочисленными запахами, приятными и не очень приятными, с жирными дымами и большим количеством пара. Все это должно быть немедленно вывезено из дома.
Приготовление пищи обязательно предполагает большое “разнообразие” с точки зрения степени “приятности” запахов, повышенной влажности и высокой концентрации продуктов сгорания газа. Все это требует быстрого удаления снаружи.
Воздух, выдыхаемый людьми и животными, всегда содержит высокую концентрацию водяного пара. Кроме того, избыточной влажности в помещении способствуют различные бытовые электроприборы – стиральные и посудомоечные машины, утюги, электрочайники и т.п. К этому можно добавить сушку постиранной одежды, влажную уборку и другие причины.
Высокая влажность воздуха, не имеющая выхода из-за отсутствия или недостаточной вентиляции, приводит к влажным стенам, которые становятся любимым “трамплином” для развития разнообразной микрофлоры – грибов, плесени, мха, а при сильных морозах – окна покрываются коркой льда. Прочность переувлажненных строительных конструкций, выполненных из любого материала, резко снижается.
Слишком высокая влажность не так безобидна, как может показаться необученному глазу. Это все последствия отсутствия или неэффективности вентиляции.
К сожалению, не все хорошо с многими материалами, которые обычно используются для отделки, изоляции или производства мебели. Многие из них способны выделять в атмосферу дома такие вещества, как формальдегид, стирол и другие токсичные соединения. Вентиляция помогает максимально снизить эти выбросы.
При проектировании любого здания в наши дни особое внимание уделяется вентиляции. Если владелец по каким-либо причинам получил дом, не оборудованный такой системой, ему придется сделать это без промедления
Вначале будет проще организовать естественную вентиляцию, так как она обычно не требует чрезмерных затрат и больших изменений в интерьере.
Выводы и полезное видео по теме
Из следующего ролика можно узнать, как правильно составить проект приточной вентиляции:
Как реализовать приточную вентиляцию в коттедже своими руками:
Проще всего и дешевле в частном доме сделать классическую естественную вентиляцию.
Но если коттедж большой по квадратуре, с множеством жилых и нежилых комнат, камином и оборудованием на газу, то потребуется обустраивать механический ее аналог. Эта система обойдется дороже в монтаже и эксплуатации, но зато воздухообмен и микроклимат внутри будут на должном уровне.
