Что нужно знать перед монтажом вентфасада?
Перед началом монтажных работ необходимо ознакомиться
Что такое подсистема?
Подсистемой называют металлическую обрешетку или несущий каркас вентфасада – именно он обеспечивает как пространство для укладки утеплителя, так и воздушный зазор между утеплителем и верхним фасадным материалом. В зависимости от выбранного материала конструкции срок службы металлической системы может достигать полувека.

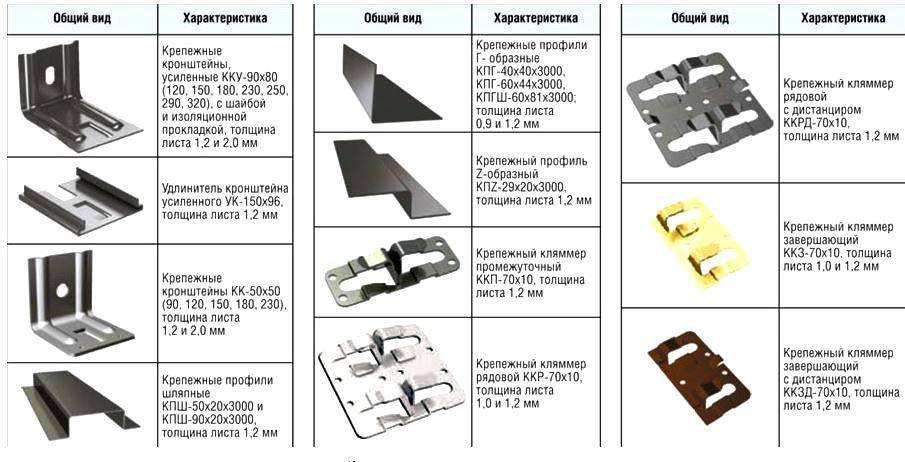

В понятие подсистемы входит весь объём крепежных элементов – это профили и кронштейны, уголки, различные направляющие и оцинкованные вентпрогоны. Что касается требований к подсистеме, то она должна выполняться из металлических элементов толщиной не менее 0,9 (1,2) мм.
Компоненты каркаса вентилируемого фасада
Стандартная толщина крепежного профиля и кронштейнов составляет:
- 0,9 мм;
- 1,2 мм;
- 1,5 мм;
- 2 мм.
Это зависит от выбранного материала облицовки, его веса, ветровой нагрузки и пр.
Какой утеплитель выбрать?
Выбирается утеплитель для вентфасада, необходимо учитывать его горючесть, поскольку из-за циркуляции воздушных потоков пламя по конструкции распространяется очень быстро. Так что теплоизолятор должен относиться к группе горючести Г1 – эти материалы не поддерживают горение:
- Минвата;
- Пеноизол;
- Жидкий пенополиуретан;
- Эковата.
Именно из этого списка можно выбирать утеплитель. При этом эковата будет наименее удачным выбором, поскольку пусть даже она не горит, но всё же тлеет и впитывает влагу.
Утепление фасада минеральной ватой
Пенополиуретан негорюч, но гигроскопичен, а также обладает хорошими шумоизолирующими свойствами и низким коэффициентом теплопроводности, но стоимость него слишком высока, что делает его не самым лучшим вариантом для вентфасада большой площади. Лучше выбрать минеральную вату – этот материал не так дорог и при этом отличается хорошими паропропускающими и теплоизолирующими способностями, правда, его необходимо укрыть ветро-гидрозащитной плёнкой. Дешевая минеральная вата отличается усадкой в процессе эксплуатации, тогда как дорогим маркам это не свойственно. Именно этот материал является оптимальным выбором для вентфасада.
Для чего нужна мембрана?
Вне зависимости от выбранного утеплителя и его толщины наличие гидро-ветрозащитной мембраны в многослойном пироге вентфасада обязательно. Несмотря на наличие устойчивого мнения, что утеплитель плотностью от 80 кг/м.куб. не требует ветрозащиты, поскольку не намокает и не продувается, это не соответствует реальности. Основой возникновения такого мифа явились исследования утеплителя в лабораторных условиях, тогда как реальность несколько отличается. Натурное испытание показывает другие результаты – наличие мембраны положительно влияет на теплотехнические показатели для фасада, а система утеплитель+мембрана более эффективно утепляют фасад, чем утеплитель без мембраны с 4-хкратным превышением плотности.

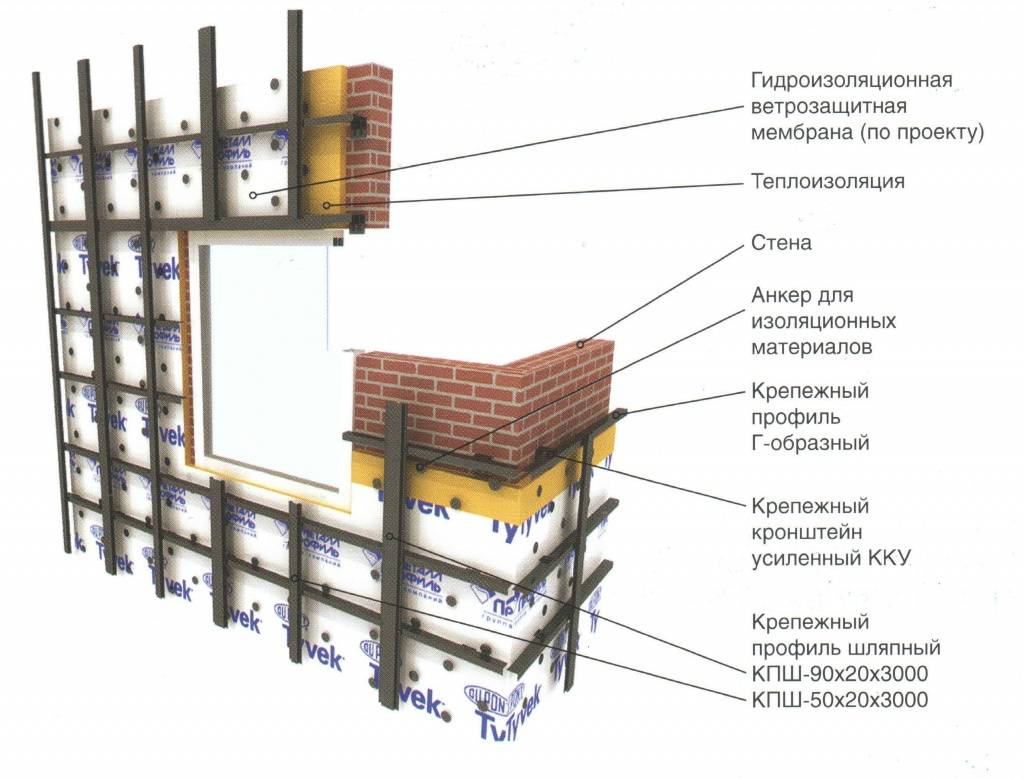

Строение утепленного вентилируемого фасада с супердиффузионной мембраной
Зачем нужен воздушный зазор?
Вентфасад должен обладать зазором воздушным зазором определенной величины, что обеспечит стабильную нормализацию температурного режима внутри помещения и снизит нагрузку на фасад здания от воздействия уф-лучей. Движение воздуха в пространстве между утеплителем и отделкой обусловлено наличием входных проушин в цокольной части здания, а выходит воздух через отверстия, выполненные в парапете. Также имеются выходные русты между облицовочными плитами. В любом случае диаметр вентиляционных проемов должен быть не более 20 мм.
Величина зазора вентилируемой воздушной прослойки обусловливается требованиями СНиП, что обеспечивает повышение теплозащиты и поддержание хорошего влажностно-температурного режима ограждающих конструкций. Именно поэтому характеристики тепловой защиты фасадов требуют грамотных расчётов с учетом всех эксплуатационных характеристик здания.
Слишком маленький зазор между теплоизоляцией и облицовочным материалом приведет к разрушению утеплителя, а после и к разрушению поверхности стены фасада. Неоправданно увеличенный зазор становится причиной возникновения гула при сильном ветре. Неправильно выбранный утеплитель, например, горючий пенополистирол, приводит к нарушению пожарной безопасности здания.
Что использовать в качестве утеплителя
Самыми простыми и распространенными вариантами является минеральная вата и пенопласт.
Минеральная вата отличается хорошей теплоизоляцией, с ней просто работать, а монтаж такого утеплителя не займет много времени.
Среди недостатков:
- Минеральная вата поглощает влагу и напитывается ею. Так что утеплитель теряет свойства, и эффективность теплоизоляции ухудшается.
- Работать с минватой нужно только в перчатках и респираторе, в противном случае мелкие частицы утеплителя будут раздражать кожу и дыхательные пути.
- Если утеплитель напитался влагой, то он долго просыхает, а его вес увеличивается. В некоторых случаях замена утеплителя – единственно возможное решение.
Пенопласт пользуется большой популярностью среди строителей. Он отличается небольшим весом, простотой раскройки и простотой монтажа. Вместе с хорошей теплоизоляцией и влагостойкостью материал является популярным утеплителем.
К недостаткам пенопласта относится его горючесть и то, что при горении материал выделяет токсичные и опасные для человека вещества.
Пенополистирол используют для утепления цоколя, выбор обуславливается плотностью и прочностью материала.
Цена
Стоимость вентилируемого фасада складывается из многих нюансов. Разумеется, в первую очередь на цену влияет то, какие материалы выбраны – из чего будет сделана подсистема, будет ли задействовано дополнительное утепление и если будет, то какое именно, потребуется ли вывод проводки и монтаж фонарей или софитов и, наконец, каким именно видом материалов будет оформлен фасад.
Помимо всего этого, в цену будет входить и стоимость работ, которая тоже напрямую зависит от выбранных материалов и уровня сложности их монтирования.
Разумеется, на цену вентилируемого фасада повлияет и площадь здания, и сложность его стен. К примеру, оформление различных «закруглений», «углов-переходов», навесов и других архитектурных изысков обойдется в более значимую сумму, чем обшивка простой прямой ровной стены.
Стоимость можно сократить при отделке небольших частных домов, выполнив работы самостоятельно, но, если речь о крупном коттедже в несколько этажей, самостоятельно уже не управится.
В среднем, стоимость монтажных работ одного квадратного метра фасада, при использовании керамогранитных плит, складывается в такие приблизительные цифры:
- подсистема – от 500 рублей;
- дополнительный слой утеплителя толщиной до 5 см – от 150 рублей;
- слой облицовки – от 450 рублей;
- усиление крепежа подсистемы – от 80 рублей;
- усиление крепежа утепляющего слоя – от 50 рублей;
- крепеж декоративных и других элементов, включая сливы, отводки и так далее – от 250 рублей.
То есть, стоимость работ по монтажу навесного типа фасада из керамогранитных плит в среднем начинается от 1480 рублей за один квадратный метр, при отсутствии каких-либо сложных архитектурных моментов, к примеру, закруглений, на стенах здания.
К стоимости работы нужно прибавить цены на материал и крепеж, и получившееся число умножить на количество квадратных метров. Таким образом получится приблизительная сумма затрат на планируемый фасад. Стоимость монтажа метра навесной конструкции из металлокассет начинается примерно от 2080 рублей, а из композитных плит – от 2045 рублей.
Однако, в разных городах стоимость может отличаться, к примеру, в крупных центрах цены на строительные работы всегда немного ниже, как и на материалы, чем в маленьких провинциальных населенных пунктах.
Технология отделки фасада
Монтаж вентилируемых фасадов выглядит так – на поверхность внешних стен строения устанавливается навесной фасад многослойного типа. Монтажник вентилируемых фасадов создает проект вентилируемого фасада, а также несущий каркас, который делается из металлической основы.
Инструменты
Перед тем как начать монтаж вентилируемых фасадов стоит подготовить комплектующие для вентилируемого фасада.
Необходимые инструменты и материалы:
- профиль для вентилируемого фасада;
- мембрана водо и ветрозащитного типа;
- облицовочный материал;
- тарельчатые дюбели;
- перфоратор;
- средство антисептического типа;
- теплоизоляционные материалы;
- кронштейн для вентилируемых фасадов;
- шуруповерт;
- дюбели анкерного типа.
Крепежи для монтажа панелей вентилируемого фасада
Необходимые инструменты
Подготовительные работы
Технология вентилируемого фасада предусматривает не только подготовку материалов для навесных вентилируемых фасадов, но и подготовительный этап. В этот этап должны входить следующие работы:
- подготовка стеновых перегородок к утеплению. Для начала рекомендуется проверить их состояние, смогут ли в них держаться крепежные элементы. Монтажник вентилируемых фасадов обязательно должен провести геодезическую фотосъемку для выявления общих параметров дома;
- обязательно делается проектирование вентилируемых фасадов и проведение теплоизоляции. Этот процесс включает определение типа, параметров и расположение утеплителя. Плиты теплоизоляции должны фиксироваться между собой плотно, чтобы воздушный зазор на вентилируемом фасаде был совсем небольшой;
- обязательно, перед тем как начать монтаж вентилируемого фасада, нужно сделать теплотехническую оценку.
Общая схема монтажа каркаса для фасада
Монтаж кронштейнов
Параметры кронштейнов напрямую связаны с размерами утеплительного материала и панелей, предназначенных для облицовочных работ.
Монтажник вентилируемых фасадов крепит кронштейны согласно следующим правилам:
- чтобы сделать места с отверстиями, следует использовать сверло, соответствующее параметрам анкерного дюбеля для фасада;
- чтобы организовать места с отверстиями в основаниях с несущим типом из кирпича с облегченным, пористым, пустотелым видом следует выбрать перфоратор с ударным режимом;
- размер отверстий следует делать на один см больше дюбеля.
Подготовка отверстий под крепление кронштейнов
Установка кронштейнов
Монтаж фасадной направляющей
Параметры направляющей напрямую зависят от числа этажей здания, числа переходов на стене, а также от размера площади в м2. Монтажник вентилируемых фасадов при креплении направляющей обязательно должен соблюдать ряд важных правил:
- размер направляющей не выше одного этажа;
- самый небольшой зазор между направляющими не более 7—9 мм;
- зазор по горизонтали должен равняться длине материала для облицовки с вентилируемым фасадом.
Каркас для вентилируемого фасада
Элементы каркаса
Монтаж облицовки
С учетом материала, подобранного для облицовки, его монтаж имеет определенные особенности:
- основа из металлических кассет — перед тем как будет сделана сборка этих элементов, на замок нужно приклеить двухстороннюю самоклеящуюся ленту. Далее кассетные изделия прикрепляются в область замков с лентой при помощи саморезов и заклепок. Монтажник устанавливает эти элементы снизу вверх или слева направо;
- основа из керамогранитных плит — принцип монтажа этих элементов похожий на установку металлических кассет – снизу вверх. Монтажник вентилируемых фасадов начинает фиксирование плит с расположения на направляющие стартовые кляммеры, которые устанавливаются по горизонтальной линии;
- фиксирование сайдинга — этот материал прикрепляется в место под конструкцией. Он фиксируется при помощи саморезов, специального замка;
- обрешетка или крепление полиалпана. Она монтируется из металлического профиля, который фиксируется по всему периметру дюбелями.
Керамогранит
Металлические кассеты
Сайдинг
Крепление системы вентилируемых фасадов – это трудоемкий процесс
При монтаже любой конструкции, будь это устройство вентилируемого фасада из керамогранита или другой важно правильно рассчитывать расстояние. Хорошая облицовка напрямую зависит от того, как будет выполнен весь процесс по ее установке, а также какие материалы для облицовки выбраны. Если все делать правильно, согласно правилам, то в результате можно не только хорошо оформить навесные вентилируемые фасады, но и продлить их срок службы
Если все делать правильно, согласно правилам, то в результате можно не только хорошо оформить навесные вентилируемые фасады, но и продлить их срок службы.
Конструктивные особенности вентфасадов
Конструктивно, вентилируемый фасад представляет собой слоистую систему, каждый слой при этом имеет свои уникальные функции, особенности и должен монтироваться в определенном порядке.
Стандартный вариант монтажа включает в себя около 5 этапов, каждый этап – установка определенных элементов системы.
- Система креплений. Набор крепежей включает в себя шурупы, дюбели, профили и другие элементы, необходимые для надежного соединения системы с фасадом объекта. Входящие в состав системы алюминиевые или оцинкованные кронштейны позволяют регулировать расстояние между фасадом здания и внешним облицовочным слоем, именно за счет использования таких элементов перед установкой вентилируемой системы облицовки не требуется проведение подготовительных работ для выравнивания поверхности стены.
- Слой утепления. Технически, монтаж теплоизоляционного слоя при установке вентфасада не является обязательным и не входит в основные элементы системы. Тем не менее, наружное утепление дает возможность значительно улучшить характеристики теплосбережения любого дома, а потому такой слой устанавливается практически всегда. В качестве утепления в вентилируемых фасадах могут выступать различные материалы, но чаще всего в этих целях используется надежная минеральная вата.
Защитная мембрана. Данный слой необходим для обеспечения защиты утепления от влаги и других внешних негативных воздействий. Если установка теплоизоляции не планируется, то и без гидроизолирующей пленки можно будет обойтись.
- Воздушная прослойка. Между защитной мембраной и внешним облицовочным слоем обязательно должен оставаться слой воздуха, наличие которого и делает систему вентилируемой. За счет воздушной прослойки, уровень теплоизоляции объекта еще больше увеличивается, более того, здание получает качественную защиту от перепадов температуры, то есть, зимой температура в доме будет медленнее снижаться, а летом – повышаться.
- Слой отделки. Внешний облицовочный слой играет важнейшую роль в защите утепления и конструкций здания от внешних негативных воздействий, именно поэтому к качеству такой отделки предъявляются повышенные требования. Сегодня для наружной облицовки вентилируемых фасадов используются самые различные изделия и материалы, отличающиеся различными техническими параметрами и внешними характеристиками. Благодаря широкому разнообразию, собственники получают возможность реализовать на практике практически любой дизайн-проект экстерьера собственного дома. Среди наиболее распространенных вариантов внешней отделки в системах вентфасадом можно выделить: керамогранитные плиты, виниловый сайдинг, металлический сайдинг, металлические кассеты и многое другое.
Цены на фасадные работы
| 1 | кв. м | 750 | |
| Перечень фасадных работ: установка строительных лесов, очистка поверхности фасада от пыли и отслаивающейся краски, расшивка и заделка трещин в стенах, шпатлевка стен, грунтовка стен, окраска фасада два раза воднодисперсионной краской | |||
| 2 | кв. м | 950 | |
| Перечень фасадных работ: установка строительных лесов, очистка поверхности фасада от пыли и отслаивающейся краски, частичный ремонт штукатурки стен и откосов (до 20%), расшивка и заделка трещин в стенах, шпатлевка стен, грунтовка стен, окраска фасада два раза воднодисперсионной краской | |||
| 3 | кв. м | 1250 | |
| Перечень фасадных работ: установка строительных лесов, очистка поверхности фасада от пыли и отслаивающейся краски, частичный ремонт штукатурки стен и откосов (до 40%), расшивка и заделка трещин в стенах, шпатлевка стен по сетке, грунтовка стен, окраска фасада два раза воднодисперсионной краской | |||
| 4 | Капитальный ремонт штукатурного фасада (с полной отбивкой штукатурки) | кв. м | 1600 |
| Перечень фасадных работ: установка строительных лесов, отбивка старой штукатурки, оштукатуривание стен и откосов цементно-известковым раствором, шпатлевка стен, грунтовка стен, окраска фасада два раза воднодисперсионной краской | |||
| 5 | кв. м | 1450 | |
| Перечень фасадных работ: установка строительных лесов, крепление штукатурной стальной сетки, оштукатуривание поверхностей цементно-известковым раствором, шпатлевка стен, грунтовка стен, окраска фасада два раза воднодисперсионной краской | |||
| 6 | кв. м | 1250 | |
| Перечень фасадных работ: установка строительных лесов, подготовка поверхности стен, поэтапная грунтовка поверхностей, крепление плитного утеплителя на клей и дюбеля, устройство клеевого слоя за два раза с армированной сеткой из стекловолокна, монтаж архитектурных форм, нанесение цветной декоративной штукатурки, окраска акриловой краской в два слоя, монтаж отливов, герметизация мест примыкания проемов и ввода коммуникаций | |||
| Утеплитель фасада, цена — при использовании пенополистирола (толщ. 50 мм) | кв. м | от 80 | |
| Утеплитель фасада, цена — при использовании фасадной минераловатной плиты (толщ. 50 мм) | кв. м | от 260 | |
| 7 | кв. м | 1550 | |
| Перечень фасадных работ: установка строительных лесов, устройство каркаса из оцинкованной стали, крепление плитного утеплителя с монтажом ветрозащитной пденки, монтаж фасадных фиброцементных плит | |||
| 8 | кв. м | 1600 | |
| Перечень фасадных работ: установка строительных лесов, монтаж алюминиевой подсистемы, крепление плитного утеплителя, установка керамогранитной плитки | |||
| 9 | кв. м | 1520 | |
| Перечень фасадных работ: установка строительных лесов, монтаж алюминиевой подсистемы, крепление плитного утеплителя, изготовление и установка композитных фасадных панелей | |||
| 10 | кв. м | 1520 | |
| Перечень фасадных работ: установка строительных лесов, монтаж стального каркаса, монтаж профилированных стальных листов | |||
| 11 | кв. м | 600 | |
| 12 | |||
| 12.1 | Герметизация швов без вскрытия | п.м | 128 |
| 12.2 | Герметизация швов с вскрытием, без замены утеплителя | п.м | 153 |
| 12.3 | Герметизация швов с вскрытием и заменой утеплителя | п.м | 214 |
| 13 | |||
| 13.1 | Увеличение общей стоимости устройства и ремонта сложных (насыщенных архитектурными деталями) и рустованных фасадов | % | 5…30 |
| 13.2 | Устройство на фасадах мелких покрытий шириной развертки до 300 мм из оцинкованной стали | п.м | 180 |
| 13.3 | Устройство парапетов из оцинкованной стали шириной развертки до 600 мм | п.м | 270 |
| 13.4 | Установка подоконных отливов из оцинкованной стали | п.м | 225 |
| 13.5 | Навеска водосточных труб из оцинкованной стали круглого сечения диаметром 100 мм | п.м | 300 |
| 13.6 | Защитная оклейка оконных проемов полиэтиленовой пленкой | кв. м | 30 |
| 13.7 | Окраска заполнений оконных проемов | кв. м | 180 |
| 13.8 | Установка декоративных элементов из пенополистирола (карнизов, тяг, наличников и др.) на дюбелях с отделкой армированным клеевым составом | кв. м проекции | 1500 |
Строительная компания ООО «Уютный Дом» — фасадные работы в Москве и Московской области. Недорого, качественно, с гарантией!
Методика расчета статических нагрузок НВФ
На сегодняшний день расчеты нагрузок производят согласно СНиП II-7-81 «Строительство в сейсмических районах», который предусматривает два подхода.
В первом случае, являющемся типовым для всех объектов, применяют линейно-спектральную методику (ЛСТ), основанную на разложении движения здания по собственным формам колебаний.
При расчетах также важную роль играет соотношение разных видов нагрузок. Особенностью анализа является введение существенных коэффициентов запаса, цель которых – защитить от непредвиденных рисков обрушения фасада.
Весовая нагрузка
Весовые нагрузки относятся к категории основных и значительно различаются в зависимости от применяемых отделочных материалов. Их вес может составлять от 7-8 кг/м2 до 100 кг/м2 в случае применения каменной облицовки.
Также стоит учитывать увеличение веса, вызванное высотой здания, и особенности местности, на которой расположен объект. Все эти факторы включаются в расчеты при выборе вариантов вентилируемых фасадов.
Ветровые нагрузки
Ветровые нагрузки сильно зависят от высоты сооружения, особенностей окружающего пространства и ветрового района. В особо активных зонах они могут превышать даже весовые факторы.
Расчет ветрового давления производят в соответствии с нормами СНиП «Нагрузки и воздействия», выбирая коэффициенты высоты и одного из трех типов местности.
Гололедная нагрузка
Этот параметр относится к категории кратковременных, но пренебрегать им не стоит. Нагрузка от обледенения может превышать вес самой отделки. Рассчитать ее можно либо по данным, полученным практическим путем, либо пользуясь приведенными выше нормативными документами.
Виды
Нельзя описать монтаж фасадных систем от «А» до «Я» в одной статье. Потому что облицовочные материалы крепятся совершенно разными способами, и подразумевают в каждом случае уникальное количество и набор элементов системы.
Пример № 1.
| Керамогранит | Композит |
| Применяется Т- образный профиль | Применяется либо Т, либо Y, либо H – образный профиль. |
| Шаг профиля всегда 600 мм | Шаг профиля подстраивается под размер кассеты, например, он может быть 800 мм |
| Крепится кляммером | Крепится с помощью икли и салазки |
Кроме разницы, обусловленной различными облицовочными материалами, бывает, различия вызывает разный вынос облицовки от стены.
Пример № 2.
| Фасад с утеплением 50 мм | Фасад с утеплением 200 мм | Фасад с выносом системы на 500 мм | Фасад без утепления |
| Применяются кронштейны длиной 90 – 100 мм | Применяются более дорогостоящие кронштейны длиной 240 мм | Применяются кронштейны максимального вылета 240 мм + удлинители + фасад усиливается укосинами из Т-профиля + возможно, установка металлокаркаса, на который уже будет установлена система | Применяются самые недорогие кронштейны минимального выноса, как правило либо 40, либо 60 мм |
Дальше – больше, не расслабляемся, господа . Предположим, что на одном здании мы можем крепиться к стене, а на втором – нет. Например, на втором здании заполнением стены выступает «парикам», да просят нас производители столь чудесного материала.
Парикам – это такой крупноформатный кирпич с полыми отверстиями внутри его. В такой материал крепить вентилируемый фасад нельзя. Только на химический анкер. Но химией придется залить все эти, заботливо оставленные, полости. Дорого, в общем.
Что делать, если мы не можем крепить вентфасад к стене – крепить его к межэтажным монолитным перекрытиям. Да, это дороже.
Пример № 3.
| Обычная система с креплением к стене | Межэтажная система крепления |
| Обычный вид стандартного профиля | Мощный профиль, часто замкнутого сечения (квадратный), дорогой |
| Обычный кронштейн – уголок | Мощный тяжелый кронштейн П- образного вида, дорогой |
Но и на этом не заканчиваются наши мытарства в вопросе монтажа фасадной системы. А теперь вся соль. Есть системы оцинкованные, алюминиевые и нержавеющие. Как вы думаете, есть различия у них в монтаже?
Пример № 4.
| Оцинкованная система | Алюминиевая система | Нержавеющая система |
| Часто оцинкованная система является вертикально горизонтальной. И поэтому собирается на фасаде некая «клетка» из профилей | Система всегда вертикальная. Шаг системы может быть совершенно разный | Система почти всегда вертикальная, шаг системы может быть разный |
Именно эти различия продиктовали необходимость разнести монтаж фасадных систем по разным статьям. В каждой статье вы найдете подробную информацию, как делать вентилируемый фасад конкретного вида системы или облицовки:
- Монтаж кассетных фасадов.
- Монтаж керамогранита на кляммерах.
- Монтаж листов фиброцемента на заклепку.
- Монтаж клинкерного кирпича на планку.
- Монтаж терракотовых панелей.
- Монтаж натурального камня скрытым способом.
Монтаж вентилируемых фасадов
Монтаж вентилируемого фасада необходимо выполнять, руководствуясь последовательностью, которая приведена ниже в статье
Необходимо строго соблюдать технологию монтажа вентилируемого фасада – все работы выполняются в указанном порядке.
Подготовительный этап
- Обозначаем границы строительных работ, которые подразумевают полосу ширина 3 м по периметру здания.
- Размещаем на данном участке все необходимые материалы.
- Собираем леса.
- Работа с поверхностью – оцениваем кривизну стен. Если перепады не превышают 90 мм, то в выравнивании стен нет необходимости
- Выполняем исследование фасада, чтобы определить допустимую нагрузку и необходимую толщину утепляющего материала.
- Разметка поверхности – выполняется в несколько этапов. Сначала отмечаем линии-маяки – это горизонтальная линия вдоль цоколя и вертикальные линии по краям каждой стены – для этого можно воспользоваться нивелиром. Размечаем промежуточные точки на одинаковом расстоянии друг от друга – именно там будут располагаться опорные и промежуточные точки для крепежей-кронштейнов.
https://youtube.com/watch?v=UHSfbmDlg1g
Монтаж каркаса
На размеченных точках для креплений каркаса вентилируемого фасада креплений устанавливаем кронштейны. Для этого в стене сверлом бурятся отверстия под анкер – аккуратно очищаем их от мусора и крепим кронштейны, длина которых соответствует толщине утеплителя. Под каждый кронштейн в обязательном порядке устанавливается паронитовая прокладка, которая предотвращает потерю тепла.
Монтаж теплоизоляции и ветрогидрозащитной мембраны
Теплоизоляционный материал укладывается со сдвигом для уменьшения вертикальных швов
Минеральный утеплитель монтируется таким образом, чтобы поверхность стены была полностью покрыта. Если утеплитель укладывается в два слоя, то необходимо сместить последующий относительно предыдущего на половину плиты. Это исключает совпадение стыков и образование мостиков холода. Утеплитель крепится с помощью дюбелей-зонтиков. Поверх утеплителя укладывается пароизоляционный материал.
Крепеж фасадных плит
Монтаж керамогранита на фасад
Поверх утеплителя монтируется несущий каркас – он крепится к кронштейнам. Таким образом образуется воздушная прослойка между утеплителем и облицовкой. Монтаж несущего каркаса осуществляется при помощи саморезов. Направляющие необходимо отрегулировать, чтобы фасадная система была плоской. Поверх направляющих устанавливаются элементы крепления облицовочного материала – это могут быть специальные профили, кляммеры или салазки. Крепление облицовки выполняется рядами, работа выполняется снизу вверх.
Советы по монтажу вентфасада
Большинство ошибок, совершенных при обустройстве вентфасадов, связано с попытками сэкономить. При этом заказчики не учитывают последствия этой экономии, которые становятся очевидными уже в первый год эксплуатации:
- Дешёвые плиты из керамогранита обладают низкой стоимостью ультрафиолетовому излучению, так что со временем цвет фасада поблекнет
- Попытка сэкономить на утеплителе приводит к тому, что вентфасад не обеспечивает теплоизоляцию здания и делает конструкцию фасада пожароопасной.
- Считается, что выравнивание стен при установке вентфасада не требуется, но это справедливо только для тех случаев, когда перепады стен не превышают 90 мм. В противном случае готовая конструкция будет отличаться пониженной прочностью. Перепады стен приводят к уменьшению вентиляционного зазора менее допустимого предельного минимума в 40мм. Затруднение вентиляции приводит к скоплению конденсата в утеплителе – материал намокает, что негативно сказывается на теплоизолирующих свойствах. Многократные циклы замерзания и оттаивания обусловливают быстрое разрушение утеплителя.
- Величина зазора между облицовочными плитами не должна быть менее 5 мм, при этом размеры швов должны быть одинаковы. Нарушение этого требования приводит к снижению декоративных свойств фасада.
Навесные вентилируемые фасады обладают целым перечнем преимуществ, которые можно получить только в случае профессионально выполненного монтажа. Поэтому необходимо заключить договор с компанией, которая имеет лицензию, соответствующие допуски и разрешения на выполнение таких строительно-монтажных работ.
Клинкер без затирки
Клинкер без затирки шва, с помощью своего конструктива и несомненно планки которая монтируется с торца клинкера. позволяет выполнить работы по монтажу клинкера механическим креплением (без химического состава)
Технология установки на планку из оцинкованной стали с полимерным покрытием, пришла к нам с методики установки натурального камня. Только если в натуральных породах камня приходится делать пропил торца, чтобы надёжно установить подсистему, то в клинкере эта задача решается за счёт специальной рядной и стартовой планки.
Мы решили выделить ключевые моменты в стоимости подсистемы под клинкер без затирки и пришли к заключению, что стоимость зависит от факторов не только стоимости элементов крепления, но и самого основания фасада.
Предлагаем детально рассмотреть таблицу цен:
Калькулятор стоимости фасада из клинкерной плитки:
| № П/П | Наименование | Ед. изм. | Количество на 1 кв.м. | Стоимость единицы руб. | Стоимость 1 кв.м руб. |
| Несущая система с полимерным покрытием в перекрытия | |||||
| 1 | КН1ЦП-200 Кронштейн +полимер | шт | 2,2 | 58,00 руб. | 127,60 ₽ |
| 3 | Т4 45 Паронит | шт | 2,2 | 3,91 руб. | 8,60 ₽ |
| 4 | ПВ1ЦП-3000 Профиль вертикальный Т-образный 80 Д-3000 | шт. | 0,10 | 450,00 руб. | 45,00 ₽ |
| 5 | ПУ3ЦП-3000 Профиль угловой Г-образный Д-3000 | шт. | 0,03 | 280,00 руб. | 8,40 ₽ |
| 4 | ПВ5.1 кЦП-3300 Профиль вертик межэтажный С-образный (для керамогранита) 9х60х70х60х9 Д-3300+полимер | шт. | 0,58 | 775,50 руб. | 449,79 ₽ |
| 4 | ПС кЦП Профиль стыковочный (для клинкера) 9х27х66х27х9 L=300+полимер | шт. | 1,2 | 87,00 руб. | 104,40 ₽ |
| 6 | ПРК Полка рядная под клинкер, Д=1200 мм, t=1,2mm, нерж. сталь | п.м. | 3,16 | 237,93 руб. | 751,86 ₽ |
| 7 | ПСК Полка стартовая под камень, Д=1200 мм, t=1,2mm, нерж. сталь | п.м. | 0,28 | 222,48 руб. | 62,29 ₽ |
| 8 | ПФК Полка финишная под камень, Д=1200 мм, t=1,2mm, нерж. сталь | п.м. | 0,28 | 166,95 руб. | 46,75 ₽ |
| Расчёт подсистемы клинкера (м2) | Итого стоимость подсистемы | 1 654,69 руб. |
Как сделать крепление профнастила
Монтаж профилированного листа представляет собой его фиксацию к каркасу.
Оцинкованным саморезом с резиновой прокладкой крепится гофра с шагом 35 см. Саморезы для профнастила имеют резьбу и специальный наконечник в виде сверла. Производят их как правило из высокопрочной легированной углеродистой стали марки С1022 с финишным цинковым покрытием. Конструкция самореза с таким наконечником позволяет крепить их к каркасу без предварительного просверливания отверстий.
Так саморезы под профнастил диаметром 4,8 мм могут просверлить металл толщиной 2,5 мм.
Прорезиненные прокладки защищают полости строительного материала от влаги.
Листы укладываются всегда внахлест 5 см. При резке металла снимается заусенца, чтобы не порезаться.
По всему периметру дома (углы, двери, окна) фиксируются доборные элементы. Тогда строение получает завершенный и аккуратный внешний вид.
Внимание! Нельзя использовать пробойник и гвозди. Крепление профнастила саморезами. Крепление профнастила саморезами
Крепление профнастила саморезами
Руководство по монтажу вентилируемого фасада
Первый шаг. Соберите обрешетку. Бруски крепите к стене вертикально, с шагом на пару сантиметров меньше ширины плит утеплителя. Удобнее сначала закрепить крайние рейки, натянуть между ними бечевку и, ориентируясь по веревке, зафиксировать промежуточные элементы на одном уровне.
Металлический каркас обрешетки
Второй шаг. Уложите утеплитель враспорку между рейками обрешетки.
Третий шаг. Укройте утеплитель пароизоляционной мембраной. Полосы пароизоляции укладывайте горизонтально с нахлестом порядка 10 см.
Четвертый шаг. Набейте поверх реек обрешетки перпендикулярные бруски контрообрешетки. Этим вы создадите требуемый вентиляционный зазор.
Пятый шаг. Прикрепите к готовой обрешетке сайдинг. Облицовка изготавливается из поливинилхлорида. Этот материал меняет свой размер при изменении температуры, поэтому жесткое крепление планок недопустимо. Между панелями необходимо оставлять небольшой зазор (3-5 мм). Крепежные элементы забивайте (вкручивайте) не доходя до конца примерно на 2 мм. Крепежи нужно размещать строго по центру предназначенных для них отверстий.
Виниловый сайдинг
Инструкция по монтажу
Правильный способ монтажа
Виды деревянных вентилируемых фасадов
Классификация фасадных систем в зависимости от типа конструкции
Вентилируемые фасады из древесины не только практичны и эффективны, но также экологичны и внешне привлекательны
Деревянные вентилируемые фасады в зависимости от сложности исполнения и решаемых задач делятся на два вида:
- Полноценная вентилируемая система с прокладкой утеплителя, устройство которой мы описали в предыдущем разделе. Помимо защиты дома от непогоды и сохранения «дышащего» режима эксплуатации, такая конструкция существенно повышает теплоизоляционные свойства постройки. Подобного типа системы, как правило, используют при постройке домов в широтах с холодными и продолжительными зимами.Схема конструкции деревянного вентилируемого фасада
- Облегченная вентилируемая система. Отличие такой системы от предыдущей конструкции состоит в том, что в нее не входит утеплитель. Система предназначена лишь для контроля влажности сооружения. Облегченный вариант применим, по большей части, в южных районах, где нет необходимости в тщательном утеплении. Создается система при помощи тонкого каркаса (без выноса), прикрепляемого к фасаду, на который затем крепится блок-хауз, вагонка, сайдинг или другой материал. Простота конструкции позволяет легко смонтировать ее даже своими руками.
Виды древесины для вентилируемых фасадов

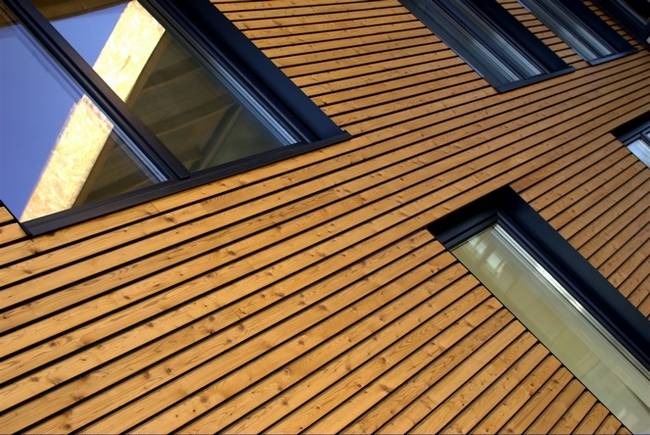

Фасады из лиственницы являются одними из наиболее долговечных
В качестве отделки деревянного вентилируемого фасада, помимо указанных выше материалов, часто используют следующие:
- Термодерево. Практичный пиломатериал для декоративной отделки фасада, вес которого на 30-50% меньше в сравнении с необработанной древесиной.
- Доска (вагонка или блок-хаус) из лиственницы. Отлично себя проявляет (не гниет) в условиях повышенной влажности.
Экзотические породы дерева. Чаще всего это тяжелые породы, нуждающиеся в усилении фасадного каркаса и крепежа. Привлекательность в сочетании с высокой стоимостью являются неотъемлемым атрибутом данных пород.
Мы рассмотрели, согласно каким правилам и с помощью каких материалов создаются вентилируемые фасады для деревянного дома. Надеемся, что наши рекомендации позволят вам добиться требуемого уровня защищенности и долговечности постройки, достичь необходимого уровня комфорта внутри нее.
