ТОП – 3 циркулярных насосов для отопления: Обзор

Критерии выбора циркулярных насосов

Приняв во внимание описанные выше особенности, потребителю при выборе нужного ему оборудования стоит уделить внимание:

Производительность

Этот показатель рассчитывается при минимальном уровне загруженности системы напрямую связан с несколькими параметрами, которые можно объединить в единой расчётной формуле: Производительность = Q. (1,16 х ДТ)

измеряется в кг/ч.

Каждый показатель нуждается в пояснении:

  • Q – потребляемое помещением тепло. Учитывается в ваттах (Вт). Для каждого типа помещения СНиПами определены свои нормы такого потребления. Показатель зависит от региона нахождения и типа здания. Например, в Европе на обогрев 1 м² частного дома выделено 100 Вт, а многоквартирного – 70 Вт. Для стран бывшего СНГ действуют нормы, установленные в 1986 году, которые составляют:— 173 – 177 Вт на кв. м. в строениях до трёх этажей;— 97 – 101 Вт на кв. м. в зданиях, имеющих больше 3-х этажей.
  • 1,16 – показатель теплоёмкости воды. Для других жидкостей это число другое.
  • ДТ – разница температурных величин обратной и подающей ветви трубопровода.

Выбор насоса по мощности:

Эта характеристика показывает возможность аппарата преодолевать сопротивление:

  • трубопровода;
  • запорной системы;
  • фитингов;
  • приборов;
  • перепадов высоты.

Для расчёта показателя берётся формула:

Напор = (R х l + Z)/p х g

В ней : R – значение сопротивления прямой трубы, измеряется в Па/м; I – длина всей системы, показывается в метрах; Z – сопротивление фитингов, обозначается в Па P – плотность теплоносителя, приводится в кг. на м. куб.; g – ускорение свободного падения, который указывается в м/кв. с.

Конечное число напора насоса учитывается в метрах . Установленные в конкретных зданиях системы отопления не могут быть точно вымерены на предмет указанных значений, поэтому при вычислении берутся усреднённые значения:R = 100 – 150 ПА на метр;Z = 30% от значения R. Последний показатель может быть увеличен за счёт наличия в системе:

  • терморегулирующего вентиля, который увеличит число на 70%;
  • трёхходового смесителя, дающего увеличение до 20%.

При расчёте напора рекомендуется пользоваться ещё одной формулой, в которой напор равен:

R х l х ZF Последние две буквы (ZF) определяют коэффициент запаса контура, который на неоснащённой дополнительными устройствами.

  • Базовый коэффициент запаса контура равен 1,3.
  • Если есть терморегулирующий вентиль, то значение ZF составляет 2,2.
  • При добавлении трёхходового смесителя берётся показатель 2,6.

Этот показатель существенно упрощает вычисления.

Видео инструкция по расчёту необходимого напора и объёмной подачи:

3 Технические характеристики

Выбирать очень дорогостоящее устройство не нужно. Так или иначе, полностью использовать свой потенциал приборы не будут. Кроме того, установленное оборудование характеризуется сильным шумом. Как правило, длина трубопровода определяет показатель мощности перекачивающего устройства: на каждые 10 м трубопровода насос обязан создавать 0,5 м3 напора.

Как показала практика, для контура в 100 метров достаточно, если насосное оборудование выдает напор в 5 м3. Приобретая дополнительный прибор для перекачки жидкости, необходимо не забывать, что производительность насоса обязана составлять на 15% больше, в отличие от изначально рассчитанного показателя.

Основные схемы отопления

Отопительные системы, где предусматривается принудительная циркуляция теплоносителя, могут организовываться по самым различным схемам. Ниже рассмотрены наиболее распространенные. Следует начать с однотрубных схем водяного отопления:

Рисунок 2: однотрубная горизонтальная система с замыкающими участками.

Проточная (рис. 1). Для небольших домов отлично подходит однотрубная горизонтальная проточная система водяного отопления. Она предусматривает следующую схему функционирования: теплоноситель попадает в главный стояк, а потом распределяется между всеми горизонтальными стояками и начинает протекать последовательно по батареям, охлаждаясь, он сразу же возвращается по обратной магистрали. С замыкающими участками (рис. 2). Существует еще одна горизонтальная однотрубная система, которая предусматривает создание участков, которые в последующем замыкаются. В ходе ее организации на каждый радиатор в обязательно порядке монтируется кран, предназначенный для удаления воздуха. Для регулирования температуры нагревательных элементов предусмотрена запорная арматура, которая устанавливается в начале системы отопления с принудительной циркуляцией на каждом этаже загородного дома. Однотрубная (рис. 3). Система водяного отопления, предусматривающая организацию принудительной циркуляции, может быть вертикальной. В данном случае теплоноситель попадает сразу на самый верхний этаж дома, потом по стоякам он поступает в установленные радиаторы, далее жидкость уходит в нагревательные элементы, находящиеся на предыдущем этаже, и так далее, пока не опустится до самого низа. Такая система водяного отопления может быть организована как по проточной схеме, так и по той, где присутствуют замыкающие участки

При этом важно учитывать, что она имеет один существенный недостаток: прогревание батарей в доме на этажах происходит неравномерно. Рисунок 3: однотрубная вертикальная система отопления

Рисунок 3: однотрубная вертикальная система отопления.

Еще существуют двухтрубные системы водяного отопления, где предусматривается принудительная циркуляция теплоносителя (рис. 4). Они могут быть организованны по 3 схемам:

  1. Тупиковая. Здесь каждый последующий элемент отопительной системы в направлении движения теплоносителя расположен на наиболее дальнем расстоянии от нагревательного элемента. Такая схема ведет к увеличению циркуляционного контура, что приводит к затруднению контроля над работой отопительного оборудования. Однако эта система предусматривает небольшую длину трубопровода, что позволяет минимизировать расходы, связанные с организацией отопления для дома.
  2. Попутная. Тут присутствует равенство циркуляционных контуров. Данный фактор облегчает регулировку работы отопительной системы, где предусмотрена принудительная циркуляция. Однако здесь длина трубопровода по сравнению с тупиковой схемой существенно увеличивается, что приводит к дополнительным тратам при монтаже отопления.
  3. Коллекторная. Здесь предусматривается подключение к системе отопления каждого элемента обогрева индивидуально. Благодаря этому теплоноситель в радиаторы поступает с одной температурой. Однако здесь тоже подразумевается большой расход труб при монтаже системы.

Рисунок 4: двухтрубная горизонтальная система.

Кроме того, существует еще одна схема вертикальной организации принудительного отопления (рис. 5). Она подразумевает наличие нижней разводки. Здесь теплоноситель поступает при помощи насоса в котел, затем он попадает в трубопровод и распределяется по всей системе, а затем переходит в отопительные элементы, отдав свое тепло, жидкость возвращается по обратному трубопроводу через насос и расширительный бак в нагревательный элемент. Вертикальную систему отопления можно также организовать с верхней разводкой (рис. 6). Тут подразумевается расположение магистральных трубопроводов выше отопительных элементов (на чердаке либо под потолком верхнего этажа). Вода, которая циркулирует при помощи насоса, поступает в котел, затем через стояки распределяется по отопительным элементам, жидкость, отдав свое тепло, уходит в обратную магистраль, которая находится в подвале или под полом нижнего этажа.

Какие помпы подходят для установки в жилых помещениях

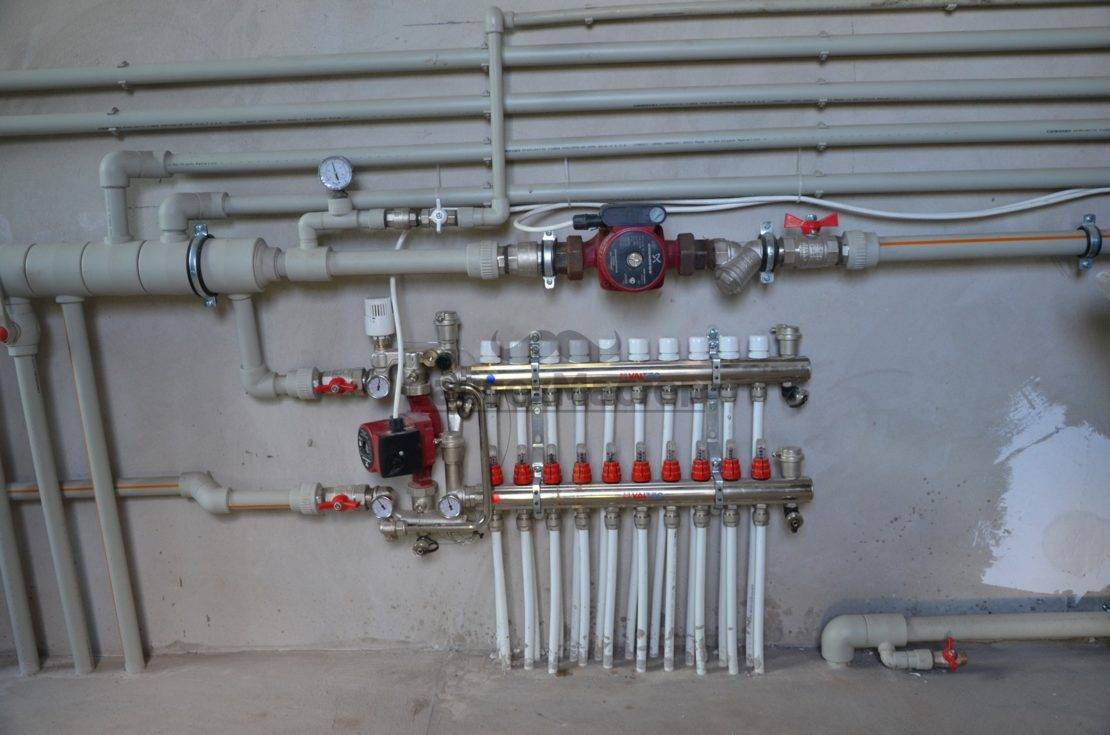

Установка циркуляционного насоса.

Оптимальная температура отопительной системы загородного дома достигается при использовании вмонтированных термоклапанов. Если заданные параметры температуры отопительной системы будут превышены, то это может привести к тому, что клапан будет перекрыт, а гидравлическое сопротивление и давление увеличатся.

Использование насосов с электронной системой управления помогает предотвратить появление шумов, поскольку приборы автоматически будут следить за всеми изменениями объемов воды. Насосы будут обеспечивать плавную регулировку перепадов давления.

Для автоматизации работы насоса пользуются моделью агрегата автоматического типа. Это позволяет защитить его от неверной эксплуатации.

Используемые помпы могут отличаться по типу их применения. Например, сухие в процессе работы не соприкасаются с теплоносителем. Мокрые помпы качают воду при их погружении. Сухие виды помп являются шумными, а схема монтажа насоса в отопительную систему больше подходит для предприятий, а не жилых помещений.

Для загородных домов и дач подходят помпы, созданные для работы в воде, имеющие специальные бронзовые или латунные корпусы. Детали, используемые в корпусах, являются нержавеющими, так система не будет повреждаться под действием воды. Таким образом, эти конструкции обеспечены защитой от воздействия влаги, высоких и низких температур. Осуществление монтажа такой конструкции возможно на обратном и подающем трубопроводе. Вся система потребует определенного подхода при ее обслуживании.

С целью увеличения степени давления, приходящегося на участок всасывания, можно установить насос так, чтобы расширительный бак находился рядом. Трубопровод отопления должен быть спадающим в том месте, где требуется подключить агрегат. Необходимо будет удостовериться в том, что насос сможет выдерживать сильные напоры горячей воды.

Модернизация отопительной сети

Стандартная система отопления хорошо работает даже без добавления дополнительных элементов, но это верно только для небольших построек.

Обогревательный контур слишком неравномерно распространяет энергию по своим элементам, особенно в случае автономного водоснабжения. Вода в котле будет доходить до кипения, но радиаторы в удаленных от него комнатах останутся почти холодными.

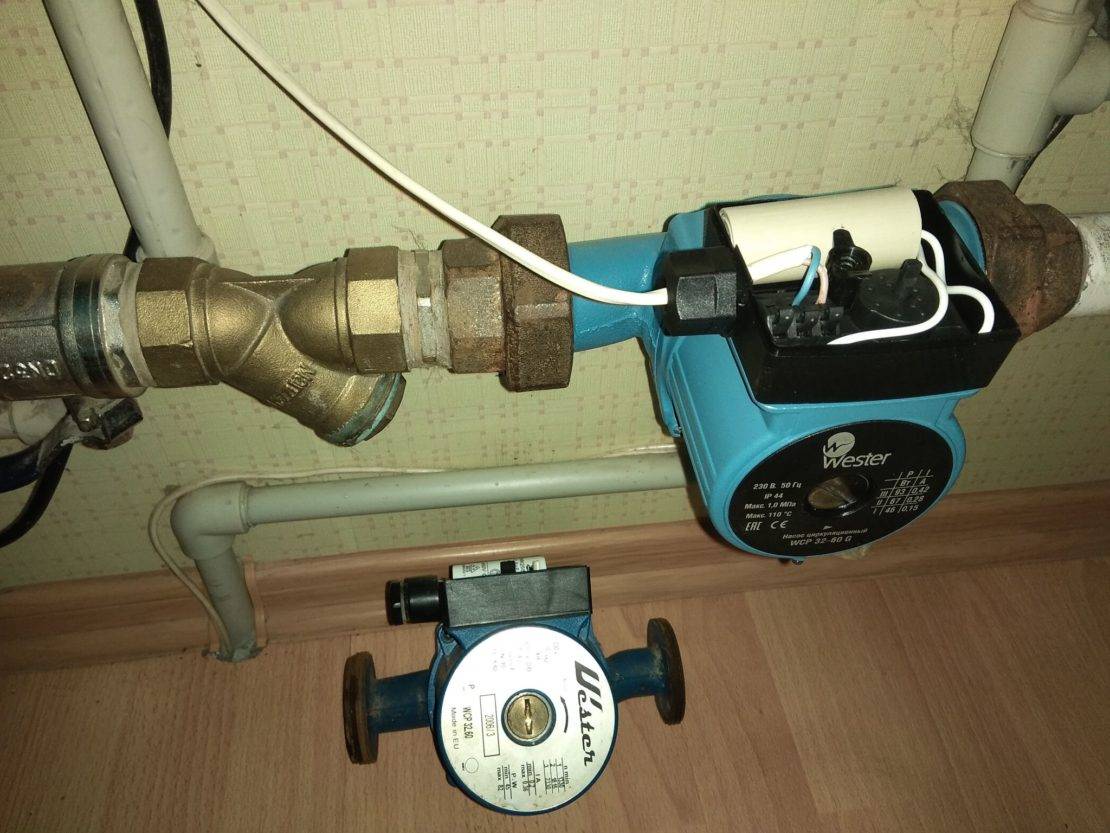

Врезка насоса

Эффективность работы отопительной сети можно повысить за счет установки труб большого диаметра или врезки циркуляционного насоса. Предварительный демонтаж конструкций, вмонтированных в стены и пол, требует привлечения строительных организаций в силу своей трудоемкости.

К тому же замена труб на аналоги широкого сечения серьезно ударит по кошельку домовладельца. Применение водяного насоса станет более выгодным техническим и экономическим решением.

Применение аппаратов подобной конструкции позволит улучшить температурный режим частного дома и добиться постоянного равномерного отопления. Попадание воздуха в систему приводит к образованию газовых пробок, что поднимаются и не дают воде поступать к радиаторам.

Действующий насос исключит возможность их появления и существенно расширит радиус действия обогревательного контура. Чтобы не тратить лишние деньги на оборудование с избыточной мощностью и правильно определить место, куда его ставить, понадобится провести технические расчеты.

Лучшие насосы премиум-класса для систем отопления дома

Модели этой категории отличаются высокой производительностью и мощностью. Их используют в многоэтажных жилых зданиях или на предприятиях.

Подобные насосы весьма дорогостоящи, однако обладают гибкой настройкой, удобством управления и крайне надежны.

ESPA RE1-F SAN SUP 40-80-B 230 50

5.0

★★★★★

оценка редакции

100%

покупателей рекомендуют этот товар

Аппарат имеет облегченную конструкцию и удобен при монтаже. Он оснащен светодиодным дисплеем и трехступенчатым электронным регулятором мощности, что упрощает контроль режимов работы и всех основных параметров.

Функция автоматической настройки устанавливает наиболее подходящее давление в соответствии с текущими потребностями. Благодаря применению электродвигателя на постоянных магнитах достигается экономия энергии до 70%.

Достоинства:

  • гибкая настройка;
  • информативный экран;
  • экономия электричества;
  • тихая работа;
  • дистанционное управление.

Недостатки:

высокая стоимость.

ESPA RE1-F SAN SUP 40-80-B 230 50 отличается производительностью, доходящей до 35 кубических метров в час. Такой насос можно устанавливать в промышленных зданиях или жилых домах большой площади с многоступенчатой системой отопления.

AQUARIO AC 14-14-50F

4.9

★★★★★

оценка редакции

94%

покупателей рекомендуют этот товар

Особенностью модели является высокое значение показателя напора. Прочный чугунный корпус, технополимерное рабочее колесо, естественная смазка и охлаждение узлов способствуют продлению срока службы устройства.

Максимальная производительность насоса — 466 литров в минуту, давление 10 атмосфер. Аппарат бесшумен при работе и удобен в установке благодаря компактным размерам и простому резьбовому соединению.

Достоинства:

  • долгий срок службы;
  • высокая производительность;
  • малые габариты;
  • бесшумная работа.

Недостатки:

отсутствие регулятора скорости.

Aquario AC 14-14-50F станет отличным приобретением для установки в многоэтажном доме. Напор до 16 метров гарантирует стабильную работу насоса в разветвленной системе.

Необходимость в установке дополнительного циркуляционного насоса

Мысль об установке второго устройства возникает при неравномерном прогреве теплоносителя. Это связано с недостаточной мощностью котла.

Для обнаружения проблемы замерьте температуру воды в котле и трубопроводах. Если разница составляет 20 °C или больше, следует прочистить систему от воздушных пробок.

При дальнейшем возникновении неисправности устанавливают дополнительный циркуляционный насос. Последнее также необходимо, если монтируют второй отопительный контур, особенно в ситуациях, когда длина обвязки составляет 80 и более метров.

Справка! Пригласите специалистов для уточнения расчётов. Если они неверны, установка дополнительного устройства приводит к снижению эффективности работы. В редких случаях ничего не изменится, но затраты на покупку и размещение уйдут впустую.

Второй насос также не нужен, если система отопления сбалансирована специальными клапанами. Очистите трубы от воздуха, восполните количество воды и проведите тестовый запуск. Если приборы взаимодействуют нормально, то монтировать новое оборудование не надо.

Гидравлический разделитель

Используется, когда необходим монтаж дополнительного насоса. Устройство также называют анулоидом.

Фото 1. Гидравлический разделитель модели SHE156-OC, мощность 156 кВт, производитель — «GTM», Польша.

Подобные устройства применяют в отоплении, если нагрев воды происходит при использовании котлов длительного горения. Рассматриваемые приборы поддерживают несколько режимов работы нагревателя, от розжига до затухания топлива. В каждой из них желательно сохранять необходимый уровень, чем и занимается гидрострелка.

Установка гидравлического разделителя в обвязку создаёт баланс в процессе эксплуатации теплоносителя. Анулоид представляет собой трубку с 4 отходящими элементами. Его главные задачи:

  • самостоятельный отвод воздуха из отопления;
  • отлов части шлама для защиты труб;
  • фильтрация грязи, попадающей в обвязку.

Внимание! Нужно тщательно подбирать характеристики. Выбор качественного устройства поможет защитить систему от проблем. Из-за этого установка насоса становится обязательной

Из-за этого установка насоса становится обязательной.

Функциональность

Обвязка с циркуляционным насосом выполняет много задач. Они должны разрешаться вне зависимости от расхода рабочей воды и возможных скачков давления в трубах. Достичь эффективности трудно, поскольку жидкость поступает внутрь из общего источника.

Таким образом, теплоноситель, выходящий из котла, разбалансирует систему.

Из-за этого и размещают гидравлический разделитель: его главная цель — создать развязку, которая разрешит проблему, описанную выше.

А также важны следующие функции:

  • согласование контуров, если используется несколько;
  • поддержка рассчитанного расхода в первичной обвязке, независимо от вторичных;
  • постоянное обеспечение работы насосов циркуляции;
  • облегчение эксплуатации разветвлённых систем;
  • очистка труб от воздуха;
  • вылов шлама;
  • удобность установки при применении модулей.

Где поставить второе устройство в доме

В автономном отоплении рекомендуется монтаж устройства с мокрым ротором, самостоятельно смазывающийся рабочей жидкостью. Поэтому учитывайте следующие моменты:

  • вал располагают горизонтально, параллельно полу;
  • поток воды направляют в одну сторону со стрелкой, установленной на приборе;
  • коробку размещают на любой стороне, кроме нижней, что защищает клемму от попадания воды.

Устройство монтируют на обратку, где температура теплоносителя минимальна.

Это увеличивает длительность эксплуатации, хотя некоторые специалисты несогласны с этой фразой. Последнее связано с правилами работы: прибор должен выдерживать нагрев рабочей жидкости до 100—110 °C.

Важно! Размещение возможно не только на обратной, но и на прямой трубе. Главное — установить между котлом и радиаторами, поскольку противное запрещено. Это также облегчает обслуживание прибора

Это также облегчает обслуживание прибора.

Конструктивные особенности насоса для отопления частного дома

В принципе, циркуляционный насос для отопления ничем не отличается от других разновидностей водяных насосов.

У него два основных элемента: крыльчатка на валу и электродвигатель, который вращает этот вал. Все заключено в герметичный корпус.

Но есть две разновидности этого оборудования, которые отличаются друг от друга расположением ротора. А точнее, контактирует ли вращающая часть с теплоносителем или нет. Отсюда и названия моделей: с мокрым ротором и сухим. В этом случае имеется в виду ротор электродвигателя.

С мокрым ротором

Конструктивно эта разновидность водяного насоса имеет электродвигатель, в котором ротор и статор (с обмотками) разделены герметичным стаканом. Статор находится в сухом отсеке, куда никогда не проникает вода, ротор располагается в теплоносителе. Последний — охлаждает собой вращающиеся детали прибора: ротор, крыльчатку и подшипники. Вода в этом случае для подшипников выступает, и как смазка.

Такая конструкция делает насосы малошумными, потому что теплоноситель поглощает вибрацию вращающихся деталей. Серьёзный недостаток: низкий КПД, не превышающий 50% от номинала. Поэтому насосное оборудование с мокрым ротором устанавливают на отопительные сети небольшой протяжённости. Для небольшого частного дома, даже в 2—3 этажа, это будет неплохой вариант выбора.

К преимуществам насосов с мокрым ротором, кроме бесшумной работы, можно добавить:

  • небольшие габаритные размеры и вес;
  • экономичное потребление электрического тока;
  • длительная и бесперебойная работа;
  • простота настройки скорости вращения.

Фото 1. Схема устройства циркуляционного насоса с сухим ротором. Стрелками обозначены части конструкции.

Недостаток — невозможность ремонта. Если какая-то деталь вышла из строя, то старый насос демонтируют, устанавливая новый. Модельный ряд в плане конструктивных возможностей у насосов с мокрым ротором отсутствует. Все они выпускаются одного типа: вертикального исполнения, когда электродвигатель располагается валом вниз. Выходной и входной патрубки находятся на одной горизонтальной оси, поэтому монтаж прибора производится только на горизонтальном участке трубопровода.

Важно! При заполнении отопительной системы воздух, выталкиваемый водой, проникает во все пустоты, и в роторный отсек в том числе. Чтобы спустить воздушную пробку, необходимо воспользоваться специальным спускным отверстием, расположенным в верхней части электродвигателя и закрыто герметичной вращающейся крышкой

Чтобы спустить воздушную пробку, необходимо воспользоваться специальным спускным отверстием, расположенным в верхней части электродвигателя и закрыто герметичной вращающейся крышкой

Чтобы спустить воздушную пробку, необходимо воспользоваться специальным спускным отверстием, расположенным в верхней части электродвигателя и закрыто герметичной вращающейся крышкой.

Профилактические мероприятия для «мокрых» циркуляционных насосов не требуются. В конструкции нет трущихся деталей, манжеты и прокладки устанавливаются только на неподвижных соединениях. Выходят из строя из-за того, что материал просто состарился. Основное требование к их эксплуатации — не оставлять конструкцию в сухом виде.

С сухим ротором

У насосов этого типа нет разделения ротора и статора. Это обычный стандартный электродвигатель. В конструкции же самого насоса установленные уплотнительные кольца, которые перекрывают доступ теплоносителя в отсек, где располагаются элементы движка. Получается, что крыльчатка насажена на вал ротора, но находится в отсеке с водой. А весь электродвигатель располагается в другой части, отделённой от первой уплотнителями.

Фото 2. Циркуляционный насос с сухим ротором. В задней части расположен вентилятор для охлаждения прибора.

Такие конструктивные особенности сделали насосы с сухим ротором мощными. КПД доходит до 80%, что для оборудования этого типа довольно серьёзный показатель. Недостаток: шум, издаваемый вращающимися деталями прибора.

Циркуляционные насосы представлены двумя моделями:

  1. Вертикальное исполнение, как и в случае с прибором мокрого ротора.
  2. Консольные — это горизонтальное исполнение конструкции, где прибор упирается на лапки. То есть, сам насос на трубопровод не давит своим весом, и последний не является для него опорой. Поэтому под этот тип обязательно укладывают прочную и ровную плиту (металлическую, бетонную).

Внимание! Уплотнительные кольца часто выходят из строя, становясь тонкими, что создаёт условия проникновения теплоносителя в отсек расположения электрической части электродвигателя. Поэтому раз в два или три года проводят профилактику прибора, осматривая в первую очередь именно уплотнители

Какие показатели учитывать при выборе насоса

Правильный выбор насоса основан на показателе гидравлического сопротивления, преодолеваемого самим прибором, в процессе создания требуемого напора и силы водяного потока. Для оптимально подобранного насоса рекомендуемая мощность должна иметь уровень ниже, чем расчетная, на 10-15% от показателя расчетной мощности. В случае превышения уровня необходимой мощности прибор может иметь более короткий срок эксплуатации, что приведет к его скорой изнашиваемости. Возможно повышение уровня шумов в системе отопления. Если мощность агрегата будет меньше, то в данных условиях не будет обеспечено необходимое количество теплоносителя.

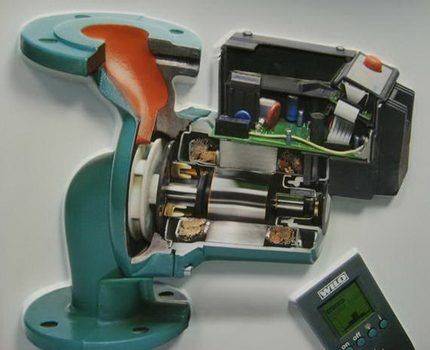

Схема устройства циркуляционного насоса.

Расчет показателя мощности насоса основан на диаметре и длине трубопровода, уровне температуры воды и напора теплоносителя. Десять метров системы отопления должны обеспечиваться с полуметра напора за счет насоса. Расход теплоносителя в ходе расчетов сравнивается с уровнем расхода воды, используемой в котле, мощность которого известна. Следует иметь данные для расчетов о том, какое количество воды необходимо для нормальной работы каждого из колец отопительной системы. Расчет тепловых потерь здания можно производить на основе таблиц теплопроводности материалов. Учитывается и протяженность теплопровода, число радиаторов отопления. Мощность батареи определяется необходимым количеством воды в минуту для обеспечения оптимального обогрева комнаты.

Циркуляционный насос может быть оснащен либо электронным, либо ручным регулятором скорости. Если скорость оборотов вала насоса установлена на наибольшей отметке, то должен получиться максимальный коэффициент работы прибора.

Байпас

Циркуляционный насос – это электромеханическое устройство, требующее обслуживания и профилактики. Если он выйдет из строя потребуется демонтаж, диагностика и ремонт. Если по каким-то причинам сопротивление контура отопления резко увеличивается, насос работает на пределе своих возможностей, что сказывается на его долговечности.

Просто и элегантно решить все вышеперечисленные проблемы и обеспечить нормальную эксплуатацию оборудования помогает байпас – участок трубы, подсоединенный параллельно насосу и оборудованный запорной арматурой или обратным клапаном. Сам же насос подключается через запорную арматуру с обеих сторон.

Если по причине поломки или отсутствия электричества насос не может перекачивать теплоноситель, достаточно перекрыть вентили, установленные по бокам от него, и открыть вентиль на байпасе. Естественно при этом разводка и схема подключения отопительных приборов должна поддерживать гравитационный режим. Хоть и с меньшей эффективностью, но обогрев дома продолжается.

Для нормальной работы отопления в режиме естественной циркуляции сопротивление байпаса должно быть минимальным.

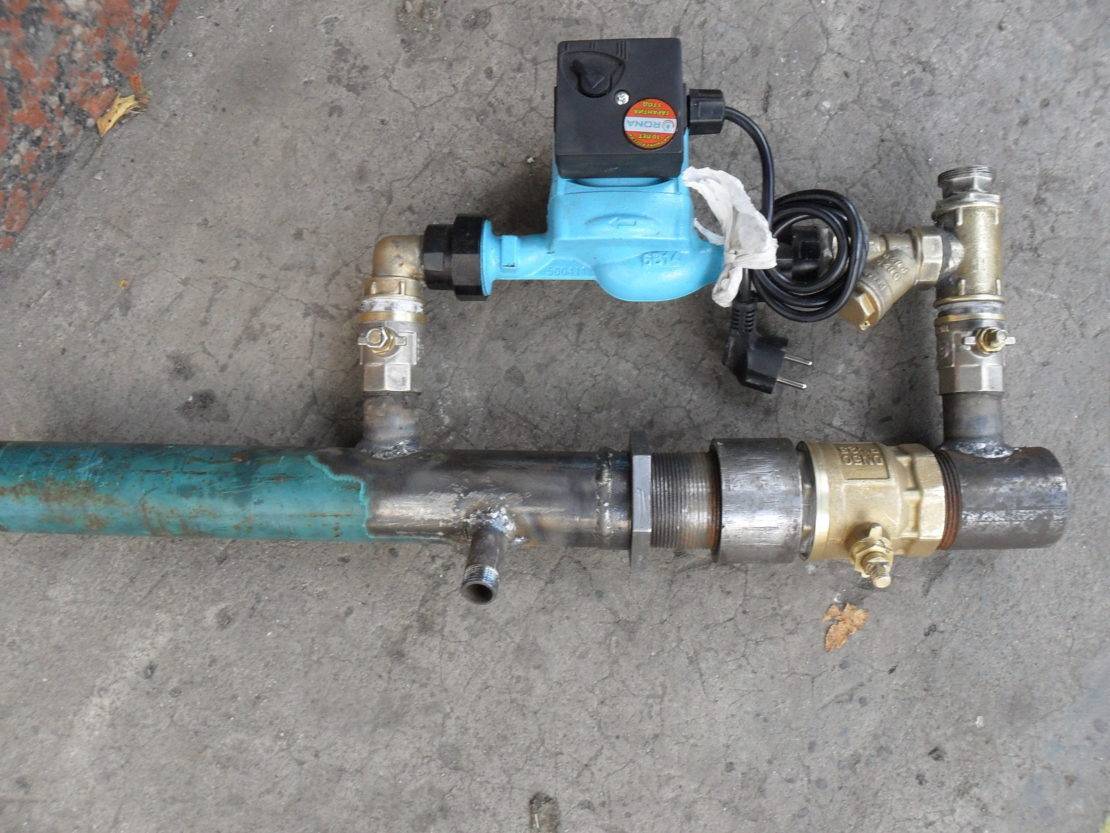

Он формируется в виде прямого участка трубы, который врезается в линию подачи или обратки. К нему с помощью тройников и отводов подключается насос с обвязкой из двух вентилей и фильтра грубой очистки.

На самом байпасе может монтироваться шаровой вентиль или обратный клапан. В первом случае переключать режим между работой насоса или естественной циркуляции придется вручную. Обратный клапан позволяет процесс автоматизировать. При включенном насосе разница давления заставляет клапан закрыться, однако если он выключен, клапан не мешает свободному движению теплоносителя в обход.

Многие покупные блоки с байпасом для подключения циркуляционного насоса оборудуются обратным клапаном, который отлично справляется с поставленной задачей. Однако при самостоятельной сборке узла лучше предпочесть шаровой вентиль.

Иначе подключается байпас для защиты насоса от работы с повышенным сопротивлением основного контура. Перемычка ставится параллельно всему контуру отопления между подачей и обраткой и после насоса, если смотреть со стороны котла. Байпас в таком режиме способен закоротить контур, пуская часть теплоносителя в обход.

Оборудуется чаще всего трехходовым клапаном для регулировки соотношения объема теплоносителя, который идет к отопительным приборам или через байпас обратно к котлу. В результате насос всегда работает в одном и том же режиме вне зависимости от установок регулирующей арматуры и терморегуляторов, которые ограничивают ток теплоносителя.

Правила выбора циркуляционного оборудования

«Мокрый» вид циркуляционного насоса отличается меньшим уровнем шума. Противоположная ситуация с «сухим» ротором. При этом шум образуется не только в результате работы сугубо насоса, но и вентилятора, который отвечает за снижение температуры электродвигателя.

«Сухие» устройства монтируют в промышленных помещениях, а «мокрые» актуальны для жилых помещений. Ведь уровень шума, превышающий 70 дБ, будет оказывать негативное влияние на психологическое состояние проживающих в доме.

В обустройстве частных домов в приоритете «мокрый» вариант циркуляционного насоса. Его лопасти постоянно находятся в перекачиваемой среде, детали будут смазываться водой и прослужат 5 и более лет.

При включении прибора в открытую схему отопления следует обращать пристальное внимание на качество теплоносителя, не стоит пополнять его водой с наличием минеральных и органических включений. Вариант с «мокрым» ротором стоит меньше, чем аналог с «сухим»

Следует остановиться на первом, если система отопления не требует большой мощности

Вариант с «мокрым» ротором стоит меньше, чем аналог с «сухим». Следует остановиться на первом, если система отопления не требует большой мощности

Еще один критерий – показатель напора. Так, если для оптимальной работы замкнутой системы он находится в пределах 10 м, тогда подойдет «мокрый» ротор. Достаточно мощности в 25-30 м3 в час.

Когда же система отопления требует большего напора, тогда оптимальный вариант — насос с «сухим» ротором. В его конструкции ротор отделен от отопительного трубопровода сальником. Эта разновидность будет потреблять меньше электроэнергии, чем аналог с «мокрым» при одинаковой эффективности работы.

Узнать необходимую мощность насоса поможет следующая формула:

Q = 0,86 * P / dt

где:

Q – мощность насоса, м3/час;

P – тепловая мощность системы отопления, киловатт;

dt – разница между температурой воды до попадания в нагревательный прибор и после выхода из него.

Приведем конкретный пример. Пусть площадь жилого дома — 200 м2. Предположим, что система отопления двухтрубная. Чтобы поддерживать оптимальную температуру зимой, достаточно тепловой мощности в 20 киловатт.

По умолчанию dt  — 20 градусов по Цельсию. Этого показателя достаточно для примерных расчетов в домашних условиях.

В результате получаем 0,86 м3/час. Можем округлить до 0,9. Лучше все же перестраховаться от погрешности. А со временем циркуляционный насос изнашивается, поэтому и мощность будет меньше.

Еще один параметр оборудования — напор. Каждая гидравлическая система имеет сопротивление относительно потока воды. Эта характеристика и обуславливает необходимость использования прибора для обеспечения циркуляции теплоносителя в системе.

Параметры насоса должны предупреждать сопротивление отопительной системы и обеспечивать требуемую эффективность работы

Чтобы получить точное значение показателя гидравлического сопротивления, расчеты осуществляются по следующей формуле:

H=N*K

где:

N – количество этажей здания (подвал считается за этаж);

K – среднестатистические гидравлические расходы в расчете на один этаж дома.

K колеблется в диапазоне 0,7-1,1 метра водяного столба для двухтрубных систем отопления. А для коллекторно-лучевых его значение находится в пределах 1,16-1,85.

Например, двухэтажный дом вместе с подвалом имеет три уровня. Если вычисления выполняются непрофессионалом, тогда можно взять максимальное значение из указанных выше диапазонов. Для двухтрубной системы это 1,1 метра. То есть К вычисляем как 3*1,1 и получаем 3,3 м водяного столба.

В трехэтажном доме общая высота отопительной системы равна 8 метрам. Однако по формуле мы получили лишь 3,3 метра водяного столба. Этого значения будет достаточно, поскольку насос не отвечает за поднятие воды, а только за уменьшение негативных последствий сопротивления системы.

Технология установки насосного оборудования в сеть

Этапы работы: подобрать нагнетатель, определить зону врезки, установить и подключить.

Правила установки:

  1. Байпас и шаровые краны позволяют отключить оборудование, быстро снять и заменить или отремонтировать без остановки работы сети. В верхнюю часть байпаса обязательно врезают воздушный клапан ручного или автоматического типа.
  2. Нагнетатели с ручной регулировкой перед запуском нужно развоздушить. Для этого открывают клапан спуска воздуха, запускают прибор в работу на 10 минут, выключают и снова открывают клапан. Процесс выполняют каждый раз при запуске сети в эксплуатацию.
  3. Размещают насос только горизонтально, чтобы лопасти погружались в теплоноситель при частичном заполнении трубопровода. Клеммы располагаются вверху.
  4. Розетка для подключения отдельная, герметизированная и заземленная.
  5. При длине трубопровода до 80 м хватит одного насоса. Если есть ответвления, батарей больше 5 штук или сеть длиннее 80 м – врезают несколько нагнетателей. На каждые дополнительные 20 метров – один насос. Отдельный прибор монтируют на ответвление тупикового типа, например, при подаче тепла в отдаленную комнату.

Подбор зоны монтажа и подключение

Чаще всего хозяева придерживаются схемы установки циркуляционного насоса в систему отопления в контур обратной циркуляции.

Причины такие:

  • температура и плотность ниже, оборудование прослужит дольше;
  • повышенное статическое давление воды снижает нагрузку.

Допускается врезка насоса в систему отопления на контур подачи, но только при условии прогрева теплоносителя до + 110 С при пиковых нагрузках. Это значит, что в сети с твердотопливными котлами нагнетатель лучше ставить в трубу обратной подачи, а во всех остальных случаях можно врезаться в подающий контур.

Подключение насоса отопления своими руками и обвязка зависят от схемы сети:

  1. В систему с гравитационной циркуляцией сначала устанавливают байпас. Это перемычка для поддержания работы магистрали при отключении электричества. Байпас есть в магазинах. Комплектация включает наличие кранов, вентиля, спускного клапана. Монтируют по схеме в паспорте. Как только электричество отключили, на байпасе открывают шаровой кран, вода пойдет в обход насоса. Перекрытый вентиль байпаса и открытый кран подачи воды на насос запускают работу сети с принудительной циркуляцией.
  2. Для сети с принудительной циркуляцией нагнетатель врезают в разрыв трубы подачи или обратки. По обеим сторонам от насоса нужны шаровые краны, чтобы отключить оборудование от работы в случае поломки или нарушения. Сливать теплоноситель из всей сети не придется – только из участка сети с насосом.

Рекомендации:

  • Ротор поворачивают только по горизонтали. Такое размещение не выведет оборудование из строя при частичном заполнении трубопровода водой.
  • Перед установкой надо осмотреть прибор – на нем есть стрелка, показывающая направление потока. Устанавливают по ней.
  • Если насос может работать в горизонтальном и вертикальном положении, врезка бывает вертикальной. Но это уменьшит работоспособность оборудования почти на треть.

Подключение насоса в сеть электропитания

Стандартные нагнетатели бытового применения работают от сети в 220 вольт. Основное правило – розетка должна быть отдельной, герметичной и заземленной. Для формирования подключения нужны три провода – фаза, ноль, заземление.

Как правильно подключить насос в систему отопления:

  1. Розетку оснастить автоматом защитного отключения. Если нагнетатель оснащен питающим проводом, клеммной колодкой, надо подключать напрямую к кабелю и клеммам.
  2. Клеммы расположены под крышкой, подписаны разъемы буквами: N – это ноль, L – это фаза, разъем «земля» не маркируют.
  3. Три провода стыкуют с разъемами, закрепляют, закрывают крышку. После проверяют заземление, тестируют сеть, запускают в работу.

Резервное питание организуют стабилизатором с накопителями. Чем больше объем накопителей, тем дольше отработает устройство без централизованной подачи электропитания. В среднем потребление насоса до 300 Вт в сутки, а уточнить показатель можно в техпаспорте прибора.

Поделитесь в социальных сетях:ВКонтактеFacebookX
Напишите комментарий
