Правила и этапы подключения
Главное правило монтажного мероприятия, направленного на подключение бытовой техники к линиям газового и электроснабжения – привлечение к этому делу специалистов — представителей газовой службы, электриков.
Пользователю полезно разобраться с тем, как подключается к сетям газовая плита с электрической духовкой, но на практике эту задачу должны решать только специалисты – работники сервисных служб, имеющие соответствующий допуск.

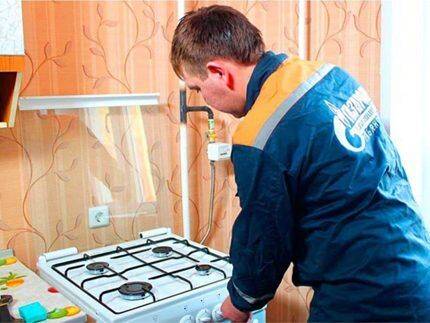

Привлечение специалистов, являющихся уполномоченными представителями местных газовых служб, для подключения бытовой газовой гибридной плиты – это одно из установленных правил, требующих обязательного выполнения
Каждая модель газовой (комбинированной) плиты имеет техническую документацию, где указываются характеристики газовой и электрической сети для подключения.
Соответственно, подведенные к месту установки техники линии ресурсных сетей, должны соответствовать указанным техническим характеристикам оборудования.
В частности, имеются в виду характеристики:
- давления газа;
- тип газа;
- напряжение электрической сети.
Газовая комбинирования плита поставляется в продажу, будучи настроенной на использование с природным газом «Н», «Е», подаваемым под давлением 13-20 мбар. Либо может применяться установка на использование сжиженного газа под давлением от 20 мбар. Эти сведения, как правило, можно видеть, если открыть дверцу духовки, на верхнем или нижнем торце корпуса.
Этап #1 — подключение газовой линии
Как и большинство классических моделей, комбинированная конструкция газовой плиты оснащается насадкой R ½ (выведенной трубкой с резьбой). Соединение с магистральной газовой линией выполняется посредством гибкого шланга, специально сертифицированного под применение на газовой плите.
Вариации соединения газовой гибридной плиты через гибкий специальный шланг с централизованной подачей природного газа: А – недопустимый вариант по уровню относительно патрубка; В, C, D – допустимые вариации соединения
Устанавливая газовую плиту с электрической духовкой и подключая к линии газопровода, гибкий соединительный шланг следует разместить таким образом, чтобы отсутствовал контакт тела шланга с любой частью корпуса плиты.
После выполнения соединения требуется провести тест на герметичность в местах стыковки.

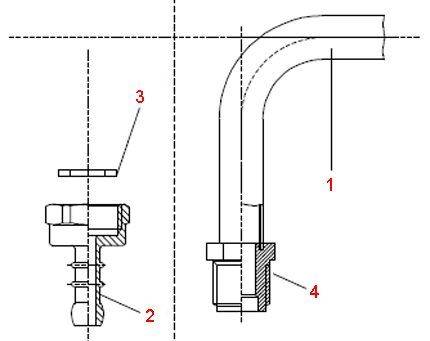

Дополнительное исполнение точки подключения газа, предназначенное под сжиженный продукт: 1 – патрубок газовой плиты; 2 – штуцер под шланговое соединение; 3 – уплотнительная прокладка; 4 – насадка R ½
Также в случае с гибким шланговым подключением необходимо учитывать правило соответствия уровней. В частности, не допускается поднимать тело гибкого шланга на уровень точки входа патрубка с насадкой R ½ и выше этого уровня. Правда, если используется жесткая металлическая труба для подключения, правило уровней исключается.
Этап #2 — подсоединение электрической линии
Месторасположение клеммы электрического подключения – задняя стенка корпуса газовой (гибридной) плиты. Как правило, клеммы скрыты внутри изолированного корпуса, имеющего схемную крышку.
Снимается крышка бокса легко — достаточно нажима отверткой на защелку с последующей подачей вверх. Открывается клеммная конфигурация, где выполняется соединение проводников питающего кабеля.
Пример широко распространенной в конструкциях бытовых гибридных плит конфигурации подключения по электрической сети. Клеммы L1, L2 под напряжение. Клеммы N и PE – нулевая и под заземление
Подключение проводников питающего кабеля следует выполнять согласно обозначениям, указанным на подложке клемм, или на схеме документации. При этом необходимо соответствовать параметрам используемой электрической сети – применяя правильную конфигурацию подключения.
Как правило, используется следующая цветовая комбинация проводников на сетевых кабелях комбинированных домашних плит:
- Линии напряжения (L1, L2, L3) – черный, черный, коричневый.
- Нейтральная линия – синий.
- Защитное заземление (PE) – зелено-желтый.
После выполнения соединений, тело кабеля внутри коробки клемм требуется закрепить, предотвратив таким образом возможное вытягивание и обрыв. Затем закрыть плотно крышку бокса.
Также не следует забывать о необходимости регулярного обслуживания и проверки работоспособности газоиспользующего оборудования. Для чего предстоит заключить договор с газовой компанией.
Правила подключения
Сразу скажем, что произвести самостоятельную установку газовой плиты вы можете только в том случае, если устанавливаете ее взамен старого оборудования. Первый запуск газа в дом всегда должны выполнять работники Горгаза. Если вы беретесь за работу, то учтите всю ту ответственность, которую вы на себя берете – вы должны соблюсти все стандарты и нормы безопасности.
Правило №1. Максимальное расстояние между газовой трубой и плитой не должно превышать 4 м – имеется в виду длина гибкой подводки. В идеале это значение должно быть равно 2 м.
Правило №2. В помещение, где будет работать плита необходимо наличие качественной вентиляции.
Проверка резьбового соединения на герметичностьПравило №3. Если ваша газовая плита оснащена функцией автоматического поджига, то стоит побеспокоиться о наличии поблизости отдельной розетки. Розетка эта должна обязательно иметь заземление, так как корпус плиты делается металлическим. Если от этой розетки будет запитываться и электрическая духовка, то необходимо, чтобы она была подключена через УЗО на 16 ампер.
Правило №4. Соединяется газовая плита с трубой посредством гибкой подводки.
Правило №5. Все соединения должны быть полностью герметичными, чтобы исключить утечку газа в помещение.
Какие документы нужны для замены газовой плиты?
Если вы обращаетесь в городскую газовую службу, то никакие документы вам не нужны. Вы просто покупаете плиту, вызываете мастера, он на месте заключает с вами договор, производит все необходимые работы и делает отметки в паспорте плиты. Дополнительно узаконивать замену плиты не нужно.
Но если вы обратились к сторонней компании и у неё есть все разрешения, то вам все равно необходимо обращаться к газовикам для узаконивания замены.
Мнение эксперта
Осыка Александр Семёнович
Главный инженер АО «МОСГАЗ». Кандидат технических наук. Заслуженный энергетик Российской Федерации.
Монтажные работы по установке газового оборудования может выполнять строительная организация, имеющая допуск саморегулируемой организации, протоколы аттестации персонала и иные документы, подтверждающие допуск в установленном законодательством порядке к осуществлению деятельности по монтажу внутридомового газового оборудования и имеющая в своем составе аварийно-диспетчерскую службу.
После выполнения работ по замене газового прибора сторонней организацией, в АО «МОСГАЗ» Вам необходимо предоставить исполнительно-техническую документацию.
Ответственность за безопасное пользование бытовыми газовыми приборами, за их содержание в надлежащем состоянии возлагается на собственников и нанимателей жилых помещений (ст. 210 Гражданского кодекса РФ, ст. 30,67 Жилищного кодекса РФ).
Mos-Gaz.ru
Каковы положительные особенности газовых коммуникаций на основе пластиковых труб?
Такой газопровод лучше металлического тем, что:
- Срок службы обсуждаемой конструкции значительно превышает аналогичный параметр конструкции из металла.
- Изделия такого типа не проводят электрический ток, что в контексте многих ситуаций играет крайне важную роль.
- Благодаря малой массе конструкций из поливинилхлорида, возведение различных объектов с их применением осуществляется достаточно быстро.
- Возведение любых коммуникаций с применением рассматриваемых труб в домашних и промышленных условиях – это оптимизация сметы, ведет применение того же количества металлических деталей обойдется намного дороже.
Для более углубленного изучения характеристик лучше всего ознакомиться со статьей посвященной этому вопросу на нашем сайте – Температуры, давление, из чего состоит и другое.
Расчет мощности котла
Когда выбран тип нагревательного агрегата, следует определиться с его мощностью. При желании можно заказать теплотехнический расчет, позволяющий определить потери тепла в помещениях. На основании этой цифры приступают к подбору мощности котла.
Можно не производить расчеты, а воспользоваться нормами, полученными опытным путем, согласно которым на 10 «квадратов» площади необходим 1 кВт мощности котла. К данному результату следует приплюсовать запас производительности на различные потери.
Например, для теплоснабжения квартиры площадью 60 «квадратов» нужен прибор мощностью 6 кВт. Если планируется подогрев воды, добавляют 50% и получают 9 кВт мощности, а на случай аномально холодной погоды еще 20-30%. Итоговый результат — 12 кВт.
Но это расчет для средней полосы России. Если населенный пункт располагается севернее, следует еще увеличить производительность агрегата. Конкретная величина зависит от степени утепления дома. Для панельной или кирпичной многоэтажки это будет 50% и более.
Процесс получения разрешения, связанного с тем, можно ли поставить газовый котел в квартире, довольно сложный, затратный и занимает много времени. Но все усилия того стоят, поскольку гораздо лучше проживать при комфортной температуре в помещениях. При этом, платить за индивидуальное отопление придется меньше, чем за централизованное.
Процедура переноса труб на участке
Можно ли перенести трубы газоснабжения на участке самостоятельно? Работа по перепланировке газовой системы своими силами или квалифицированными специалистами проводится в следующем порядке:
- разработка и согласование проекта в соответствии с действующими требованиями безопасности;
- приобретение материалов и подготовка комплекта инструментов, необходимого для выполнения работы;
- непосредственный перенос;
- проверка качества выполненных работ и ввод системы в эксплуатацию.
Получение согласования
Первая стадия перепланировки газовой системы – это разработка проекта и согласование документа.
Схема расположения газопровода на участке
Куда обращаться? Проект будущей системы газоснабжения частного дома можно разработать:
- самостоятельно с учетом всех норм безопасности;
- в любой специализированной организации;
- в региональном отделении газоснабжающей компании.
Стоимость услуг специалистов будет определяться на основании:
- тарифов выбранной компании;
- региона;
- сложности проекта;
- перечня дополнительных услуг (разработка сметной документации, согласование документа, проведение переноса на местности и так далее).
Для согласования разработанного проекта необходимо обратиться в газовую службу региона и подать письменное заявление, к которому приложить:
- копии правоустанавливающих документов на дом и садовый участок;
- технический паспорт на дом;
- топографический снимок участка с указанием расположения строений и коммуникационных систем (водоснабжение, канализация и так далее);
- копию гражданского паспорта;
- проект переноса;
- согласие соседей, если проектной документацией предполагается перенос системы с изменением на соседнем участке;
- документы, подтверждающие соответствие устанавливаемого оборудования нормам безопасности (паспорта, сертификаты и так далее).
Подготовка
Для выполнения работ по переносу потребуются:
- болгарка;
- сварочный аппарат;
- разводной ключ;
- лопата, щебень, изоляционный материал, если прокладка трубопровода предполагается в земле;
- поддерживающие устройства при прокладке надземной магистрали;
- трубы и соединительные фитинги;
- запорная арматура, счетчики и иные устройства, предусмотренные проектом;
- материалы для изоляции резьбовых соединений;
- гибкие шланги для подключения газовой плиты и иного оборудования;
- газовое оборудование.
Перепланировка системы газоснабжения
Процесс переноса выполняется в следующем порядке:
- отключение газоснабжения;
Отключить отдельную магистраль от центральной системы могут только сотрудники облуживающей организации. Заявка на отключение подается предварительно.
- демонтаж труб, не предусмотренных составленным проектом. Как правило, прокладка наружных систем газоснабжения проводится стальными трубами, для демонтажа которых требуется болгарка;
Снятие ненужных труб
- продувка труб (освобождение от скопившегося газа). Работа выполняется с целью повышения безопасности на участке;
- установка и крепление новых труб и предусмотренной проектом запорно-регулирующей арматуры;
Проведение новой системы газоснабжения
Для соединения металлических труб между собой рекомендуется использовать метод сварки, отличающийся максимальным уровнем надежности и герметичности. Установка арматуры может быть произведена резьбовым методом с обязательным применением герметизирующих материалов.
- подключение оборудования.
Проверка и ввод
После проведения всех работ необходимо проверить герметичность системы и провести пробный запуск.
Проверка герметичности выполняется при помощи обычного мыльного раствора и губки (кисточки), который необходимо нанести на места соединений труб и крепления арматуры. При этом:
если при нанесении состава на поверхности образовались мыльные пузыри, то в данном месте происходит утечка, то есть система не герметична;
Признак плохой герметичности соединения
отсутствие пузырей указывает на полную герметичность газоснабжающей системы.
Как производится монтаж газовых труб на фасаде строения, смотрите на видео.
Пробный запуск позволяет определить, выдерживает ли система заявленное давление.
Только после проведения всех проверок можно закапывать трубы (при прокладке подземного трубопровода) и составлять акт выполненных работ, необходимый для ввода газопровода в эксплуатацию, который осуществляется региональной газовой службой.
Соблюдение техники безопасности при подключении варочной панели к системе газификации и электрификации
Техника безопасности в основном зависит от типа и модели плиты. Тем не менее, для любой газовой поверхности есть опасность, связанная с высокой температурой:
максимально ограничить доступ маленьких детей к нагреваемым поверхностям во избежание термических ожогов;
снимать посуду с варочной панели рекомендуется с использованием прихваток либо специальных силиконовых рукавиц;
- не допускается использовать данное бытовое устройство для обогрева помещения;
- плиту с металлическим корпусом необходимо «заземлить» или «занулить».
Меры электрической безопасности зависят от соответствий показателей потребляемой мощности плиты и возможностей электрической сети. В сети должен быть предусмотрен «нулевой» провод, а разъем у плиты должен быть оборудован автоматическим выключателем с заземляющим контактом.
Система питания обеспечивает защиту электросети от перегрузок. За счет наличия устройства защитного отключения (УЗО) наблюдается высокая защита человека от негативного воздействия тока.
Для предупреждения повреждений отдельных узлов газовой панели предусмотрен ряд защит, к примеру, датчики ограничения температуры, система отключения электропитания для нагревания духовки выше разрешенного показателя. В соответствии с нормами пожарной безопасности показатель температуры на наружных панелях плиты не должен быть выше 90 градусов.
Устройство защитного отключения для газовых варочных панелей с электроподжигом
Безопасность в использовании бытовых приборов обеспечивается за счет системы «контроль газа». Если произойдет погасание пламени и снижение температуры ниже контрольного значения, тогда система отключит подачу газа к горелкам в автоматическом режиме.
Схема соединений варочных панелей предусматривает наличие блокировки ручек управления, которые удерживаются магнитным притяжением на поверхности из металла. Их можно легко убрать. Съемные рукояти управления не только исключают опасные шалости детей с ними, но и предотвращают несчастные случаи.
Механизм защиты от детей
Монтаж и подключение встраиваемой газовой варочной панели возможно провести самостоятельно, имея базовые знания в сфере газораспределения и электроснабжения. Однако настоятельно рекомендуется обратиться в специализированную организацию, имеющую лицензию на выполнение данного вида работ.
Установка
Установку панели лучше проводить, следуя инструкции. Для выполнения процедуры потребуется подготовить набор инструментов и выполнить несколько пошаговых действий.
Инструменты
Процедура установки варочной плиты требует использования набора базовых инструментов. Наличие приспособлений является обязательным условием монтажа.
Дрель и электрический лобзик
Дрель используется для просверливания на столешнице отверстия, которое станет отправной точкой распила. Мелкозубчатым лобзиком выпиливают пространство для размещения плиты и шлифуют место среза.
Пассатижи
Необходимость использования пассатижей возникает при монтаже нижней части панели. Инструментом закручивают гайки и другие фиксирующие элементы.
Указатель напряжения
Переносной указатель напряжение — это прибор, используемый для проверки наличия либо отсутствия тока. Указатель оснащен световым элементом, который активируется при наличии напряжения в токоведущих частях.
Уплотнительная лента
Воспользовавшись самоклеющейся уплотнительной лентой, обрабатывают срез на столешнице. В качестве аналога уплотнителя можно задействовать герметик. Для надежной защиты столешницы от температурных изменений рекомендуется в качестве дополнения установить алюминиевую ленту.
Розетка 220 В
Если не планируется напрямую заводить кабель в панель, потребуется смонтировать отдельную розетку. Использование вилки — наиболее приемлемый вариант в плане повседневной эксплуатации и обслуживания варочной плиты. Для большинства моделей оборудования подходит стандартная розетка 220 В.
Правила подключения
Если замена газовой модели плиты на кухне производится одновременно с ремонтом помещения, то может возникнуть необходимость ее передвижения в другое место
При этом важно соблюдать следующие правила установки плиты:
- Максимально допустимое расстояние от прибора до трубы газоснабжения – 4 метра, в идеале – не больше 2.
- В помещении должна быть качественно работающая вытяжная вентиляция.
- Современные агрегаты содержат функции электроподжига и подсветки духового шкафа, поэтому рядом нужно предусмотреть розетку с заземлением. Если выбрана модель с электрической духовкой, то придется от распределительного щита (с установкой дополнительного УЗО на 16 А) провести отдельную силовую линию, используя кабель 3 × 5.
Для соединения плиты с газопроводом применяется гибкий шланг (отличается от водопроводного желтыми метками на оплетке), максимальная длина которого – 5 м, а внутренний диаметр – более 10 мм.
ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Замена столешницы на кухне: выбираем материал и цвет, процесс и инструменты
Такие шланги бывают нескольких видов:
Резинотканевый. Мягкий и гибкий, не проводит ток, но является недостаточно жестким.
Резиновый с металлической оплеткой, самая распространенная ранее разновидность.
Нормы установки современной газовой плиты в квартире рекомендуют при подключении использовать сильфонный шланг, представляющий собой растягивающийся металлический рукав в защитной оболочке.
Подключение газовой варочной панели: актуальность выбора шланга
Все работы, которые проводятся с газом, опасны уже априори — лучше всего проводить их под присмотром опытного специалиста (или человека, досконально разбирающегося в этом вопросе).
Одним из важных моментов в подобной работе является выбор шланга. Обязательно следует прислушаться к таким рекомендациям в этом вопросе:
- Стоит подвергнуть его визуальному осмотру перед покупкой — деталь не должна иметь никаких дефектов.
- К шлангу обязательно прилагается сертификат, который выдается в магазине при покупке.
- Сами шланги бывают двух видов — металлические гофрированные или резиновые. Первые будут выглядеть как сельфоновые или же иметь металлическую оплетку (быть с желтыми рисками). Резиновые же выглядят привычно однотонными изделиями.
Выбор места для кухонного оборудования
Перед тем как подсоединить домашнюю газовую плиту к центральным коммуникациям, для нее выбирают подходящее место. Желательно, чтобы пол на территории установки был абсолютно ровным, иначе варочная поверхность перекосится и блюда не смогут готовиться равномерно.
Основная масса современных агрегатов снабжается регулировочными ножками, которые дают возможность ровно выставить технику даже на полу с заметными дефектами и перепадами высоты.
Чтобы идеально выровнять плиту относительно поверхности пола, стоит воспользоваться строительным уровнем. Этот простой инструмент позволит с точностью до миллиметра определить наиболее удачное положение для бытовой техники
Если же у модели регулировки нет, под краешки нижней части просто подкладывают плотный картон, кусочек ДСП или деревянную планку, выравнивая таким способом варочную поверхность относительно уровня пола.
Устанавливать в квартире газовую плиту следует так, чтобы к ее задней части не прикасались никакие предметы или элементы несущих конструкций
Ко всем соединительным узлам необходимо обеспечить свободный доступ, чтобы в случае возникновения утечки или любых других неисправностей проблемы можно было максимально быстро устранить.
Плотно к стене плиту не придвигают, а, наоборот, оставляют сзади небольшой зазор. Его размер обычно указывает в сопроводительной инструкции производитель, и профессионалы рекомендуют этих данных всегда строго придерживаться.
Подключение воды
Теперь подводится труба с холодной водой к колонке, и выполняется разводка горячей воды по дому. Подключение к водонагревателю лучше выполнить американкой, соединением с подвижной накидной гайкой.
По холодной и горячей воде на линиях обязательно установите запорную арматуру – шаровые вентили.
Если на основном вводе в квартиру или в дом не стоит очистной фильтр, то перед колонкой устанавливается фильтр грубой очистки на 80-100 мкм. Желательно установить также фильтр тонкой очистки на 10-20 мкм.
Чем чище вода, тем дольше проработает теплообменник без засоров и накипи.
Трубы подводятся одним из перечисленных вариантов:
- Подвод труб на расстояние менее 30 см к колонке и соединение с помощью гибкого шланга или медной/латунной трубки;
- Прямое подключение труб металлопластика, полипропиленовых или стальных в зависимости от материала, которым выполнена основная разводка.
Для врезки в трубу холодной воды потребуется тройник. Самый простой вариант – это врезка в металлопласте с помощью зажимных фитингов. Потребуется только разводной ключ, труборез и вальцовочный инструмент. Из фитингов потребуется тройник, американка и запорный вентиль.
Схема подключения воды
Предварительно разрезав трубу в нужном месте так, чтобы подвод к колонке был как можно ровнее и без дополнительных колен, в разрез вставляются фитинги американка, и к ним прикручивается тройник. Далее отрезком трубы подключается колонка.
Для стальных труб потребуется сварочный аппарат и навыки варочных работ. Вместо этого используется специальный хомут-тройник. Его закрепляют на трубе и после через отвод просверливают отверстие в трубе холодной воды. Далее подсоединяется отрезок трубы до колонки.
Для полипропиленовых труб не обойтись без паяльника. Его легко взять на прокат, зато объем работ получится меньше, чем со стальными трубами.
Далее выполняется разводка труб ГВС, если их еще нет. От колонки отводится труба с запорным вентилем, а далее уже к каждому смесителю в доме.
Если выполняется только замена колонки, то все равно желательно заново проложить трубы, чтобы избежать накопления переходников и колен перед газовой колонкой. Так получится уберечь оборудование от лишних турбулентных потоков в трубах, которые могут повлиять на работу гидротермического блока управления.
Обустройство помещения под котел
Устанавливать настенный газовый прибор лучше всего на кухне, планировка которой соответствует стандартам относительно размещения такого оборудования. Также в этом помещении уже имеется подводка и воды, и газа.
Вот как выглядят нормы установки газового котла в квартире:
- Площадь помещения, где планируется монтаж оборудования, когда потолки в нем не ниже2,5 метра, должна превышать четыре квадратных метра.
- В обязательном порядке наличие окна, которое открывается. Его площадь должна составлять 0,3 кв. м. на 10 кубометров объема. Например, размеры помещения 3х3 метра с высотой потолков 2,5 метра. Объем составит 3х3 х2,5 = 22,5 м3 . Значит, что площадь у окна не может быть менее 22,5: 10 х 0,3 =0,675 кв. м. Данный параметр у стандартного окна 1,2х0,8 =0,96 кв. м. Оно подойдет, но наличие фрамуги или форточки обязательно.
- Ширина входной двери не может составлять меньше80 сантиметров.
- Должны иметься вентотверстия, находящиеся под потолком.
Требования к помещению с газовым оборудованием
Место, где будет установлена газовый водонагреватель, должно быть более кубатурой более 7,5 м3. Высота в комнате не должна быть ниже 2,0 метров. Этой высоты согласно нормам достаточно для газовой колонки. В помещении должно быть остекление.
Окно не может быть глухим, должна иметься возможность проветривания в случае утечки. Общая площадь остекления (без рамы) определяется по формуле:
С=O*0,03,
Где:
С- площадь остекления. О- объем воздуха в помещении.
Окно должно пропускать воздух для экстренного проветривания. Обычная кухня полностью соответствуют этим требованиям, в том случае, если она оборудована дверью. Если в кухне отсутствует дверь, то ее необходимо установить.
Примерная схема размещения колонки с учетом пожарных норм. Дверь должна иметь не менее 0,8 м квадратных метров закрытой площади без остекления
Желательна установка в помещении газового анализатора. Он поможет обнаружить утечку газа. Это устройство не является обязательным, но помогает отслеживать работу газовых приборов. Он реагирует на превышение в воздухе пропана, а затем предупреждает об этом сигналом.
Сдача и приемка систем внутреннего газоснабжения
- Скрытые работы принимаются в процессе монтажа;
- Готовый газовый трубопровод испытывается подрядчиками совместно с заказчиком и РЭС филиала «Облгаза». Результаты фиксируются в паспорте строительства или отдельным актом.
- Проверяется газопровод воздухом под давлением.
- Проверка на дефекты соединений осуществляется давлением: 100000 Па;
- Проверка плотности подключений давлением: 4000 Па со счетчиком и 5000 Па без счетчика.
- Испытания проводятся с включенными приборами. Газопровод исправен на плотность соединений, если давление в трубах за 5 мин падает не более чем на 200 Па.
По испытаниям составляется акт. Подписывают акт монтажная организация и РЭС района. По этому акту, приемная комиссия в составе: заказчика, монтажной организации, РЭС и Технадзора дает разрешение на пуск газа. Пускают газ в дом ремонтно-эксплуатационной службой района, в присутствии организации делавшей монтаж. Далее, система принимается в эксплуатацию по акту. Приемка системы газоснабжения в эксплуатацию оформляется актом.
Монтаж газопровода – наиболее ответственный и важный этап любого строительства, на нем чреваты даже малейшие оплошности. Поэтому проводить подобные работы могут только высококвалифицированные специалисты из соответствующей службы. А мы рассмотрим особенности процесса, чтобы знать, к чему быть готовым.
Порядок действий
Еще на этапе приобретения плиты следует проверить ее документацию, сертификаты. Газовое оборудование должно соответствовать правилам эксплуатации газовых приборов, строительным проекту и нормам. При подготовке кухни следят, чтобы соблюдались такие условия, как:
- свободный проход к плите, газопроводу;
- наличие и полная исправность вентиляции или дымохода.
Силу тяги вентиляционного канала проверяют прикладыванием бумажного листа к выходному отверстию. Когда перечисленные требования соблюдены, приступают к замене оборудования. Во время работы потребуются следующие специальные материалы и инструменты, их нужно подготовить заблаговременно:
- разводной сантехнический ключ;
- газовый ключ (размер 1);
- отвертка;
- уплотняющий, герметизирующий материал (например, лента фум, пакля, герметизирующая нить);
- прокладки, газовый шланг (если нужно);
- строительный уровень;
- мыльный раствор, кисть.
Процедура замены состоит из следующих этапов:
- газопровод перекрывается вентилем, электропровод от плиты выключается из сети, старый аппарат отсоединяется и удаляется из помещения;
- свободный конец шланга, кран проверяются на предмет утечек: опускается под воду, если пузырей нет – утечка отсутствует; тщательно анализируется состояние резьбы, при ее повреждениях шланг заменяют новым;
- новая плита помещается на подготовленное место, выравнивается по горизонтали;
- шланг подсоединяется, снова проводится проверка всей системы на наличие негерметичных участков; все точки соединений должны быть тщательно загерметизированы каким-либо из вышеперечисленных уплотнителей.
К шлангу предъявляются следующие требования:
- предназначаться именно для газа;
- быть сертифицированным;
- висеть свободно, без натяжений;
- не прикасаться к каким-либо приборам.
Газовый шланг должен быть изготовлен из следующих материалов:
- резина, армированная ткань высокой прочности;
- вулканизированная резина с оплеткой из металла;
- нержавеющая сталь с полимерами и проволокой, с гофрированным покрытием.
Заключительный этап – это проверка установленной плиты. После окончания работ необходимо проконтролировать герметичность соединений и убедиться, что утечек газа нигде нет. Это выясняют с помощью такой спецаппаратуры, как течеискатели, газоанализаторы. Если доступа к таким приборам нет, используют народный метод: все трубы, шланги, соединения, стыки обильно промазывают мыльным раствором с помощью кухонной губки или малярной кисти. Вместо мыла, можно использовать средство для мытья кухонной посуды. Затем нужно провести тщательный осмотр: в месте утечки будут наблюдаться небольшие пузыри, пена.
Постоянно контролировать уровень загазованности помещения можно с помощью специальных сигнализаторов, которые устанавливаются в комнате и круглосуточно измеряют концентрацию газовых соединений в воздухе. При превышении нормы подается сигнал. Получить такие сигнализаторы можно в местной газовой службе. После завершения работ, проверки работоспособности, безопасности системы все осуществленные действия должны быть зафиксированы в документации: дата, модель новой плиты, информация о специалисте, проводившем замену или проконтролировавшем самостоятельное подключение.
Если плита установлена не на старом месте, ее новое расположение должно быть указано в плане комнаты.
Видеоинструкция по установке газовой плиты приведена далее.
Расстояние от газовой плиты до окна. Обустраиваем маленькую кухню
Площадь вашей кухни не превышает восемь квадратных метров? Как обустроить такое маленькое помещение, чтобы оно стало уютным и комфортным? Эту проблему можно успешно разрешить, если придерживаться определенных правил при планировке и покупке соответствующей мебели.
Для начала необходимо обмерить кухню и создать ее миниатюрный план на бумаге с учетом всех выступов, углов и розеток. Таким образом, вы сможете легко представить себе расположение мебели (вырезав ее в соответствии с размерами плана) и прикинуть, что поместится в вашей маленькой кухоньке, а от чего придется отказаться. Кстати, покупая кухонный гарнитур, можно регулировать расположение мойки по отношению к канализационному сливу и водопроводным трубам с помощью гибких подводок. То же самое касается и установки кухонной плиты — эластичный газовый шланг или электропровод позволят установить ее в нужном месте.
Если вы используете духовку не часто, то можно освободить место на кухне за счет покупки отдельной варочной панели и отдельного духового шкафа. Только не стоит устанавливать варочную плиту и мойку рядом, в исключительных случаях на мойке придется сооружать специальную дополнительную поверхность («крыло») со стороны плиты. Соседство стиральной машины с плитой также крайне нежелательно — жар от плиты быстро сделает поверхность машинки желтой и покореженной. Нежелательно также использовать рядом с плитой пластиковые стеновые панели . Расстояние от газовой плиты до окна не должно быть меньше 30 см, а при наличии длинных штор — не менее 60 см (чтобы ветер из окна не мог задуть огонь или вызвать пожар вследствие воспламенения штор). Дверца духовки должна свободно открываться, а для этого духовой шкаф обязан находиться от ближайшей мебели на расстоянии не менее 120 см. Над плитой должна быть вытяжка или не должно быть ничего (нельзя использовать это место для навесных шкафчиков). При отсутствии вытяжки боковые шкафчики рекомендуется располагать на расстоянии хотя бы 30 см от края плиты.
Как оформить дверной проём без двери?
Итак, вы всё-таки не передумали? Тогда, нужно определиться, как вы оформите проём.
Главное, что вы должны предусмотреть перед тем, как убирать дверь то, где именно находится проём. Если он не прилегает к несущей стене, то вам крупно повезло, и вы безо всяких последствий выбьете лишний кусок стены.
А вот если прилегает, тогда дело хуже.
Убрав проём, вы обнаружите безобразный, тонкий кусок стены, который ни срезать нельзя (так как он подпирает стык потолочных бетонных блоков), ни закрыть чем – то практически невозможно, так как он стоит перпендикулярно коридору.
То есть, вам в любом случае, придётся делать или небольшую арку, или оформлять этот «огрызок» в виде колонны.
Если же, такой задачи нет и проём свободен, то можно его оставить как есть, а можно интересно обыграть. Например, прикрепить наверх симпатичную полочку, на которую хорошо было бы выставить винтажную кухонную утварь или декоративные бутылки.
А, если вы не хотите морочить голову и вас устраивает простой, прямоугольный проход без изысков, то просто его подшпаклюйте и сведите этот переход с основными стенами кухни и коридора в одно целое.
Такой вариант возможен, если у вас и там и там стены одной фактуры и цвета. Если же нет, то какую-то рамочку сделать придётся. Она может быть из дерева, из искусственного (или даже натурального камня), из зеркального стекла.
Но ни в коем случае не из полиуретана или того хуже, пенопласта. Смотрятся готовые арки из этих материалов очень хорошо, но издалека. И недолго.
Всё-таки, не забывайте, что это кухня и брызги от готовящихся блюд могут лететь достаточно далеко. И отмыть потом такой материал не просто проблематично, а невозможно! Ведь, готовый декор из полиуретана должен быть окрашен водоэмульсионной краской, которая смывается, если её начать тереть.
Да и нажима не выносит пенопласт. Пару раз зацепишь ногтем и на нём остаются некрасивые вмятины, которые очень портят внешний вид и выглядят неряшливо.
