Укладка пола из шпунтованной доски: способы, приспособления

Саморезы для половой доски какими крепить

Древесина – это, пожалуй, самый лучший тип материала для напольного покрытия, который «подходит» и по экологичности, и по эстетике, и по практичности буквально всем. К тому же, такое покрытие достаточно легко монтируется (и демонтируется) – в процессе фиксации используются особые саморезы для половой доски или древесно-стружечной плиты.

И в данной статье мы рассмотрим такие «половые» саморезы, коснувшись и схемы сборки напольного покрытия, где фигурируют эти метизные изделия.

Саморезы для крепления половой доски — особенности

Саморез для половой доски «работает» куда лучше привычного гвоздя, который норовит выскользнуть из бруса под воздействием эксплуатационных нагрузок. Саморез же держится в древесине практически «намертво».

Однако такую устойчивость демонстрируют не все шурупы, а только особые саморезы для напольного покрытия. Кончик такого метизного изделия снабжен «лопаточкой» — наконечником, форма которого напоминает режущую кромку перьевого сверла. Благодаря такому наконечнику шуруп ввинчивается в древесину любой плотности без предварительного рассверливания в точке монтажа и застревает в ней.

Волокна древесины вплетаются в винтовую канавку на стрежне самореза и не дают сдвинуться под воздействием поперечных или продольных нагрузок. Демонтировать такой шуруп можно только моментом вращения, включив шуруповерт на реверс.

В итоге, крепление половых досок саморезами подобного типа осуществляется очень быстро, а сама доска остается неподвижной вплоть до разрушения покрытия или балок.

Причем в качестве «половых» саморезов используются метизные изделия с потайной шляпкой, диаметром стержневой части 3,5 миллиметра и длиной от 35 до 55 миллиметров. Такой шуруп не «расколет» тонкую половую доску и пронзит достаточно толстое покрытие. Причем под максимально щадящий режим монтажа подобраны и шаг винтовой нарезки (1,8 миллиметра) и угол канавки (40 градусов). Поэтому таким саморезом просто невозможно расколоть даже самую тонкую и хрупкую дощечку напольного покрытия.

Особого внимания заслуживает и покрытие такого самореза. Оно гарантирует антикоррозийную защиту и условно видимой части – шляпки, и сокрытого в доске стержня. Покрытие на основе меди и цинка наносят на саморез микронным слоем (по методу электролизного напыления), поэтому такой защитой покрыт каждый квадратный миллиметр изделия.

Схема крепления доски саморезами

Какими саморезами крепить половую доску мы уже разобрались, поэтому давайте перейдем к обзору технологии монтажа напольного покрытия.

Межэтажные и цокольные перекрытия можно собрать на основе бетонных плит или балочных конструкций, обшиваемых чистовым и черновым слоем пиломатериалов. В качестве первого (чернового) слоя используют оструганную доску толщиной 5 сантиметров или ориентировано-стружечную плиту толщиной около 2 сантиметров.

Поверх чернового покрытия раскатывают дополнительный слой теплоизоляции (пленка полистирола толщиной 1-1,5 миллиметра), по которому укладывают ламинат, паркет, линолеум или половую доску.

Для крепления чистового покрытия, а равно и для фиксации к обрешетке перекрытия «чернового пола», используют интересующие нас «половые» шурупы. Причем крепление возможно, как сквозь доску, когда саморез пронзает плоскость покрытия в заранее высверленной точке, которую потом заклеивают «лючком» из такой же древесины, так и сквозь нижнюю грань позогребневого замка, нарезанного на боковом торце доски.

Впрочем, метод прямой фиксации будет, все же, надежнее, а сама операция пройдет намного быстрее.

Ну а на практике процесс выглядит следующим образом:

Поверх теплостойкого покрытия, вдоль стен, расставляют доски, укладывая их на торец. Таким образом формируется зазор между первым рядом досок и стеной, который потом закроется плинтусом.
Далее вдоль стены укладывают первый ряд доски, который монтируют с упором в расположенную на торце кладку. Второй ряд укладывают с разбежкой – поперечный шов должен перекрываться целой доской из предыдущего ряда. И так далее.
Спустя 3-4 ряда доски «сбивают» вместе, сдвигая к стене. После этого можно приступить к сверлению потайных отверстий и фиксации доски на саморез с последующим заклеиванием тоски крепления шпоном из той же древесины. Саморезы ввинчивают с шагом 30-40 сантиметров, но не менее двух штук на одну доску.

После завершения операции чистовая поверхность оттеняется «морилкой» и вскрывается лаком, который заполнит щели между досками и окончательно закрепит «лючки» из шпона над потайными отверстиями.

https://youtube.com/watch?v=0JX2NOUi23M

Размеры

Жестких требований к размерам шпунтованной доски для пола, как правило, не предъявляется, несмотря на это, существует ряд наиболее распространенных типоразмеров.

На рисунке показаны основные элементы пиломатериала, где:

– вентиляционный паз;
– монтажный паз;
– шип.

Полная ширина доски обычно составляет от 100 до 150 мм, рабочая ширина может колебаться в пределах от 95 до 140 мм, а толщина – от 25 до 50 мм. Длина доски может быть от 700 до 6000 мм, в зависимости от пожеланий заказчика и имеющегося в наличии оборудования.

Конфигурация и размеры паза и шпунта определяются конструктивными параметрами используемого режущего инструмента.

Категории половой доски

В зависимости от используемых для производства пиломатериалов, различают четыре категории ШД:

категория «Экстра». Материалы этой категории, независимо от используемых пород древесины, имеют равномерную, ярко выраженную текстуру. На поверхности полностью отсутствуют сучки, трещины, синева и другие дефекты. Эстетические и эксплуатационные характеристики шпунтованной доски экстра-класса находятся на самом высоком уровне, что полностью подтверждается ее стоимостью;
категория «А». Доска шпунтованная, категории «А», не имеет никаких физических изъянов, трещины и сучки на поверхности отсутствуют. Допускается незначительная неравномерность структуры и расцветки;
категория «В». Допускается небольшое количество дефектов в виде неглубоких трещин и сучков. Однородность структуры и расцветки не рассматривается;
категория «С». На поверхности наблюдается большое количество сучков, в том числе и сквозных, глубоких трещин и других изъянов. Расцветка неоднородна, возможны включения «синевы». Как правило, материал используется для укладки черновых полов.

Влажность

От этого показателя в значительной степени зависит срок службы и внешний вид готового настила. Качественная шпунтованная доска для пола должна иметь влажность не более 14%, допустимое отклонение составляет ± 2%. Для определения влажности доски используют влагомер. В случае его отсутствия влажность материала можно определить по следующим признакам:

просушенная древесина, при простукивании, издает характерный звонкий звук;
при прикосновении к сырой древесине, можно ощутить характерных холод, в то время как сухие пиломатериалы на ощупь теплые;
цвет сырой доски заметно темнее чем у хорошо просушенных материалов, кроме того, влажная древесина имеет матовую поверхность;
наличие конденсата в упаковке однозначно свидетельствует о недостаточной просушке материала.

Монтаж шпунтованных досок на лаги

Прежде всего стоит отметить один нюанс – шпунтованные доски должны укладываться в два этапа. На первом этапе доски крепятся частично (как правило, закрепляется одна из пяти досок в ряду), а примерно через полгода весь пол необходимо перестелить, подбив доски более плотно и осуществив крепление шпунтованной доски к лагам.

Такая технология очень важна: влажность досок в помещении понемногу снижается, и через некоторое время между ними возникают щели. Именно по этой причине доски необходимо уложить снова, надежно закрепляя каждую из них – таким образом создастся плотный чистовой пол, и качество такого покрытия будет предельно высоким.

Обустраивается пол из шпунтованной доски своими руками следующим образом:

Сначала укладывается первая доска. В качестве первой доски желательно выбрать самую ровную и соответствующую длине стены доску. Она укладывается шпунтом к стене, с зазором около 1-1,5 см – так дерево сможет легко расширяться под воздействие температуры и влаги. Не стоит беспокоиться о том, что зазор будет видно – его скроет плинтус. Первая доска должна крепиться максимально плотно: саморезы или гвозди должны плотно входить в лагу.

Дальнейшая укладка половой шпунтованной доски требует монтажа и подбивки следующих досок. Каждая последующая доска укладывается рядом с уложенной ранее. Используя резиновый брусок и молоток, нужно подбивать доску таким образом, чтобы шпунт вошел в паз. Нужно не забывать о том, что изначально к лагам крепится только каждая пятая доска. Для ее временного закрепления нужно закрутить саморез в отверстие, высверленное в нижней части паза.

Чтобы доски при закреплении удерживались на своем месте, их необходимо качественно сплотить, используя один из следующих способов:

Сплочение скобами и клиньями. На расстоянии 10-15 см от доски в лагу забивается скоба, а к самой доске прикладывается деревянная прокладка длиной около 60 см. В пространство между прокладкой и скобой вбивается два клина, причем их острые концы должны располагаться один напротив другого. Забивая свободные концы клиньев, выполняется стягивание досок: шпунты заходят в пазы достаточно плотно, в результате чего все щели затягиваются.

Сплочение упорами и клиньями. Технология выглядит точно так же, как и в предыдущем примере, но роль скоб на этот раз играют деревянные упоры (небольшие бруски, прочно закрепленные на лаге)

Важно, чтобы толщина двух клиньев с узкой стороны и расстояние от верхнего края упора до доски совпадали.

Сплочение клиновидным сжимом с подвижной скобой и клиньями. Закрепив сжим на лаге, нужно забить два клина между его опорами, в результате чего доски качественно и надежно стягиваются.

Сплочение винтовым домкратом

Недалеко от укладываемых досок прибивается одна опорная, на которую будет опираться домкрат. В результате стягивание половицы будет осуществляться через деревянную прокладку.

Установив и сдвинув все доски, можно укладывать последний ряд. Крайняя доска монтируется на свое место, и в пространство между ней и стеной вбивается клин. Когда доска плотно зашла в предыдущие ряды, ее нужно намертво зафиксировать саморезами или гвоздями. После этого клин можно вынимать. Естественно, между стеной и крайней доской необходимо оставить зазор на тепловую деформацию. Когда последняя доска установлена, то устройство пола из шпунтованной доски можно считать завершенным.

Стяжка деревянного пола: специальные приспособления

Для того чтобы стянуть доски пола, можно применять и специальные приспособления, которые можно приобрести в магазине или изготовить самостоятельно. Проблему зазоров они помогут решить, так сказать, высокотехнологично.

BoWrench Deck Tool

Что такое Bowrench?

Среди различных приспособлений для стяжки деревянных полов часто выделяют именно этот вариант. Bowrench – это своеобразный рычаг, который отлично подходит для стяжки как ровных половиц, так и элементов с неровными краями. Изготовлено приспособление из профильной трубы, имеющей квадратное сечение. Состоит Bowrench их нескольких элементов – направляющей, ручки и опорной планки. Последняя также имеет металлические стержни, которые позволяют конструкции закрепляться на лагах. Направляющая и планка закрепляются друг от друга на некотором расстоянии. Во время поворота ручки-рычага под давлением руки человека направляющая, в свою очередь, оказывает давление на доску пола, благодаря чему последняя надежно прижимается к соседней такой же доске.

Инструмент для стяжки досок BoWrench

Изготавливаем Bowrench самостоятельно

Шаг 1. Для изготовления этого приспособления понадобится отрезок алюминиевого профиля сечением 25х25 мм.

Отрезок алюминиевого профиля

Шаг 2. От алюминиевого профиля отрезаются два куска длиной 18 см и 75 см.

Резка алюминиевого профиля

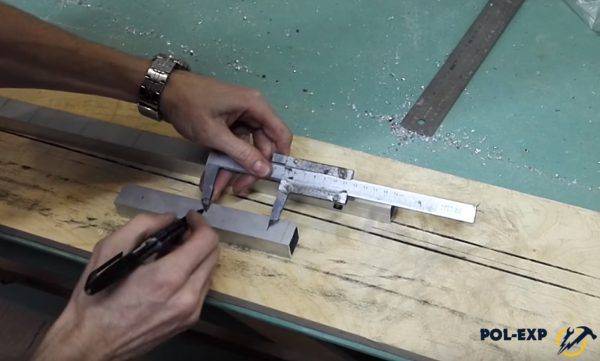

Шаг 3. Намечаются отверстия для крепления шарнирных шпилек – они отмечаются на расстоянии 25 мм от обоих краев короткой планки и от одного края длинной.

Намечаются отверстия

Шаг 4. Расстояние между зацепными шпильками (которые будут фиксироваться на лагах) должно быть равным расстоянию лаги и ширины шпильки в сумме. Также к этому значению прибавляется небольшой запас (около 5 мм) на случай, если лаги окажутся неровными.

Расстояние между зацепными шпильками должно быть равным расстоянию лаги и ширины шпильки в сумме

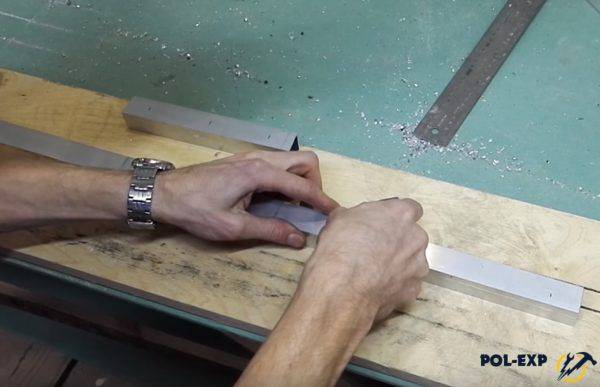

Шаг 5. Отверстие для упорной планки будет изготавливаться на длинном отрезке профиля. Оно будет находиться примерно в 20 см от края.

Размечается отверстие для упорной планки

Шаг 6. Упорная часть приспособления изготавливается из стальной профильной трубы сечением 25х25 мм и длиной 100 мм.

Длина стальной профильной трубы должна составлять 100 мм

Шаг 7. На середине опорной части также намечается отверстие для шпильки.

Намечено отверстие для шпильки

Шаг 8. Намеченные отверстия высверливаются сверлом диаметром 10 мм.

Готовые отверстия

Шаг 9. Набирается пирог из шайб и гаек и прикладывается к толщине двух труб, чтобы понять, какой длины шпильку М10 необходимо использовать. К получившемуся результату прибавляется еще 3-4 мм.

Определяется нужная длина шпильки М10

Шаг 10. Полученное расстояние отмечается на верстаке для более удобного процесса резки шпилек, отрезаются все 4 шпильки. Также понадобятся гайки с гровером М10, шайбы и обычные гайки без гровера.

Резка шпилек

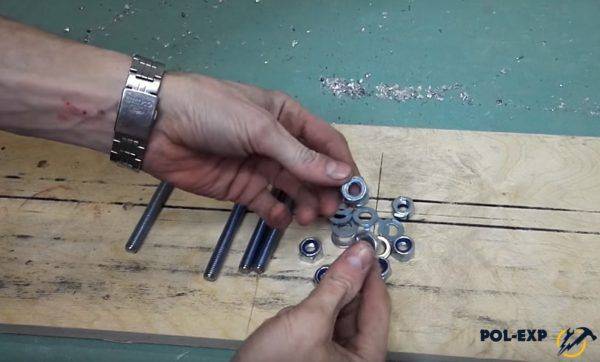

Шпильки, гайки и шайбы

Шаг 11. Гайки без гровера используются для того, чтобы прокрутить сквозь них шпильку внутри металлического профиля.

Использование гаек без гровера

Шаг 12. На все соединения подкладываются шайбы, чтобы при большой нагрузке приспособление не раскрутилось.

Шайбы подкладываются на все соединения

Шаг 13. Детали собираются, как на приведенных ниже рисунках. Сложного ничего нет, главное — правильно и надежно все прикрутить.

Начинается сбор деталей

Продолжается сбор

Завершение сбора деталей

Как же пользоваться этим приспособлением? Все довольно просто: для этого узкая часть устанавливается на лагу таким образом, чтобы лага проходила между двумя шпильками, а далее рычагом сжимаются доски.

Как пользоваться приспособлением

Обустройство шпунтованного пола на лагах

Особенность укладки шпунтованного пола заключается в том, что на первом этапе половицы не закрепляют полностью – фиксируют только каждую пятую доску. Через какое-то время потребуется повторно перестелить и подогнать пол, когда древесина начнет ссыхаться, образуя щели.

1. Монтаж первой доски. Настилают пол от стены – первую половицу располагают шипом к стене с технологическим зазором в 1-1,5 см. Доска закрепляется очень прочно – саморезы или гвозди проходят через ее центр и вертикально погружаются в лагу.

2. Укладка последующих досок. Три или четыре доски закрепляют только с помощью замкового соединения паз-шпунт. Доски подгоняются ударом молотка через специальную прокладку-брусок. Четвертую или пятую половицу нужно закрепить к лагам. Для этого в пазу доски сверлят отверстия, в которые завинчивают саморезы под углом 45 градусов.

3. Стягивание шпунтованных досок. Чтобы между половицами не было зазоров, доски плотно стягивают, используя для этого разные способы:

Скобы и клинья – в лагу на расстоянии 15 см от стягиваемой доски забивают стальную скобу. К ребру доски прикладывают брусок длиной 0,5 м. Между скобой и бруском забивают одновременно два клина, постепенно стягивая доски. В пазы забивают гвозди или вкручивают саморезы.
Клинья и упор – способ похож на предыдущий только вместо скоб используется упорный брусок.
Винтовой домкрат – домкрат упирают пяткой в опорный брус, а другим концом в стягиваемую доску, через прокладку из бруса.

5. Монтаж последней доски. Если требуется, последнюю доску подрезают по размеру и забивают с помощью молотка и клина. Крепление, как и в случае с первой доской, осуществляют глухое.

Новый пол из шпунтованной доски готов. Материал из твердых сортов древесины класса «экстра» или «А», прекрасно смотрится в качестве финишного пола и не нуждается в дополнительной обработке. Мягкие сорта, для продления срока службы, лучше покрыть лаком.

Минеральная вата Paroc eXtra Финский Стандарт 50 мм 565X1220Применяется для тепло-, звукоизоляции и огнезащиты стен, крыш и полов во всех типах зданий.

От 787.82 руб/упПодробнее

Минеральная вата Rockwool ФЛОР БАТТС 160 мм 600х1000Хотите веселиться, не беспокоя соседей снизу? ROCKWOOL ФЛОР БАТТС – звукоизоляция полов….

От 608 руб/упПодробнее

Брус обрезной 100х100х6000 ГОСТ 1-й сорт СофриноБрус изготавливается из сосны и ели – хвойных пород с естественной влажностью 20-30%.

От 23800 руб/м³Подробнее

Доска обрезная 25х100х6000 ГОСТ 1-й сорт СофриноОбрезная доска изготавливается их хвойных пород древесины с естественной влажностью 20-30%.

От 23800 руб/м³Подробнее

Сорта

По внешнему виду и состоянию древесины шпунтованная доска делится на три сорта:

Экстра.
А («первый»).
В («второй»).

Пиломатериал сорта «экстра» отличает полное отсутствие сучков и иных изъянов. Для класса «А» допустимы небольшие вкрапления и пятна. Обычно именно такой вариант предлагается в магазинах, как наиболее востребованное изделие.

Половицы под маркировкой «В» самые дешевые, но для них характерно наличие видимых неоднородностей и сучков. Есть еще третий сорт «С». Однако такую шлифованную доску практически не выпускают, так как она по своим эстетическим характеристикам абсолютно не подходит для настила на пол в качестве финиша.

Классы шпунтованной доски

Этап 1 – выбираем материал

Долговечное, надежное напольное покрытие, которое в ходе эксплуатации не потребует существенных средств на ремонт и прослужит долгие годы, зависит от изначально правильно подобранного материала.

Шпунтованная доска (ДП)

Параметры шпунтованной доски

Шпунтованный брус пола (БП)

Как выбрать качественный пиломатериал

При изготовлении шпунта из обрезной доски высокого качества учитывают требования ГОСТов, которые говорят о том, что:

При ширине доски от 6 до 14 см она имеет целостную структуру, изделия с большей шириной выпускаются клееными.
Доска, подлежащая лакировке, должна иметь шероховатость 120 мкм, изделия подлежащие окрашиванию имеют шероховатость 200 мкм. Для тыльной стороны пиломатериала шероховатость составляет 500 мкм.
Если предполагается упаковка пиломатериала в пленку, его влажность должна составлять 8%, в иных случаях – 12%.

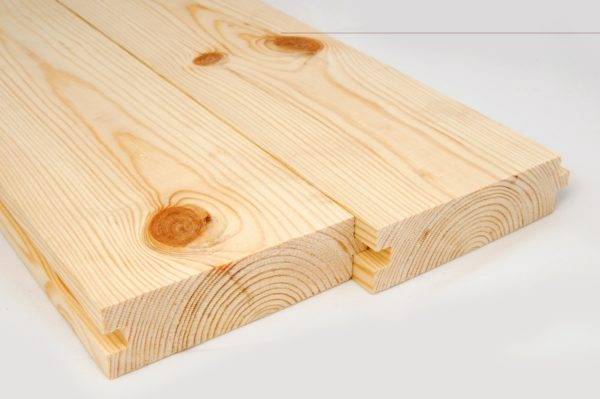

ДП из сосны

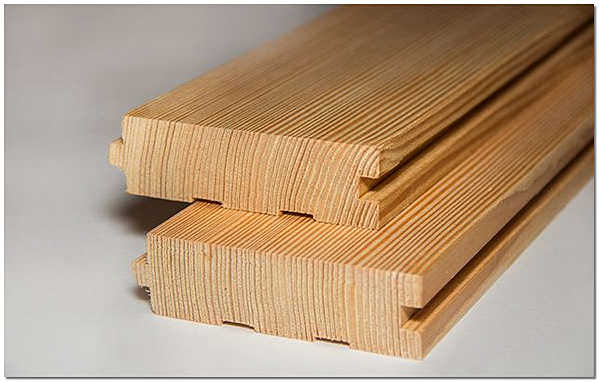

Профиль шпунтованной доски

Преимущество широкой доски, изготовленной методом склеивания характерна высокая прочность и неподверженность короблению. К тому же она более удобна в работе.

Что касается породы древесины, то к бюджетным разновидностям относят пиломатериал из сосны и ели, а лиственница и кедр являются ценной породой с более высокой стоимостью. Их преимущество состоит в том, что структура дерева содержит в своем составе природный антисептик, а потому более устойчива к негативным воздействиям.

Доска из лиственницы

Массивная дубовая доска

Шпунтованная доска оснащается на тыльной стороне одним широким или несколькими узкими пропилами, которые обеспечивают циркуляцию воздуха и компенсируют внутреннее напряжение дерева.

Несколько подрезов на тыльной стороне обеспечивают естественную вентиляцию

Что учесть при выборе

Рекомендации по выборы доски для пола выглядят следующим образом:

Визуальный осмотр направлен на выявление дефектов (трещины, расколы, пятна)
При обнаружении хотя бы одного такого недостатка, от приобретения этих досок следует отказаться.
Влажность древесины не должна превышать 10%.
Необходимо обратить внимание на геометрические параметры доски, проверить плотность прилегания замкового соединения – щелей и зазоров быть не должно.
Чистый пол монтируют обычно из доски, толщина которой не превышает 2,2 см, но в отдельных случаях, когда на пол оказывается существенная нагрузка, материал может быть толще.
Оптимальной считается длина доски от двух метров и больше

Меньше брать не рекомендуется.
Древесина должна быть качественно высушенной – при укладке влажного материала на пол произойдет деформация досок.
Специалисты рекомендуют приобретать материал на 15% больше расчетного количества.
Приобретаемые доски должны принадлежать одной партии, чтобы они имели единый рисунок и цвет.
Также важно чтобы оттенок древесины для пола сочетался с цветовой гаммой интерьера.
Важный нюанс – распаковывают изделия перед их укладкой
Если это сделать заранее, то доски могут деформироваться.

Доска сорт АВ

Специальные саморезы для половых досок

Профессиональные мастера для крепления половиц используют специальные саморезы для половой доски. Применение такого крепежного материала позволяет получить надежно зафиксированное и с довольно длительным сроком службы напольное покрытие.

Специальные шурупы, предназначенные для половых досок, обладают следующими особенностями:

Данные крепежные элементы выпускаются различных размеров. Стандартное сечение 3,5 мм, длина может быть 35, 40, 45 и 50 мм. В зависимости от толщины половых досок подбирается размер шурупа.
Данный крепеж для половой доски не подвержен коррозии, так как обладает защитным покрытием.
На конце самореза имеется фреза, что позволяет его вкручивать в древесину без предварительного сверления отверстий. К тому же такое строение позволяет шурупу входить более плотно, а значит, фиксация половых досок к основанию пола будет более прочной.
Саморез обладает особенной фрезерной нарезкой. Она имеет такой угол, при котором крепежный элемент легко входит в древесину и при этом не происходит расщепления.
Саморезам для половых досок присуща еще одна структурная особенность, заключающаяся в отсутствии в верхней части резьбовой нарезки. Такая конструкция позволяет напольному покрытию более плотно прилегать к основанию.

Основания монтируемые под доску пола

Шпунтованная доска укладывается на любое покрытие. Таковым может служить:

Бетонное основание, выполненное при помощи бетонной или полимерной самовыравнивающей стяжки. На такой пол можно положить массивные доски.
Лаги – деревянные бруски определенного сечения, прикрепленные к основанию гвоздями, дюбелями или клеевыми растворами. Обустроить их можно на любом имеющемся перекрытии. Иногда их кладут на кирпичные опоры. Располагать лаги нужно перпендикулярно укладываемому половому материалу.
Влагостойкая фанера – укладывается на любой черновой пол, который предварительно выравнивается. Крепят её дюбелями или саморезами. Между стеной и фанерой по всему периметру помещения оставляются небольшие технологические зазоры. Кроме того, к основанию фанеру можно приклеить. При этом нужно учитывать совместимость клея и поверхности основания. После укладки фанеры проводится её шлифовка, очистка от грязи и пыли, а также обработка грунтовкой. Следующий шаг – монтаж половой доски.
Старый деревянный пол – перед укладкой на него новых половых досок, нужно проверить качество старых и при необходимости отдельные из них заменить. Материал нового пола нужно укладывать перпендикулярно по отношению к старому.

Утепление и гидроизоляция покрытия из половой доски

Утепление обычно производится в том случае, если комната находится на первом этаже, а под ним не обустроен отапливаемый цокольный этаж. В качестве теплоизоляции, укладываемой между лагами, обычно используют стекловолокно или вату из базальта.

Важно! Кроме того, что утеплитель с обеих сторон укладывается паронепроницаемой гидроизоляцией, между ним и нижней поверхностью пола необходимо оставлять 5-ти сантиметровый просвет для вентиляции и удаления излишней влаги.

Выбор породы древесины для будущего напольного покрытия определяется как эстетическими запросами владельца, так и его материальными возможностями.

Одним из самых ценных, и в прямом и переносном смысле, является пол из шпунтованной доски сибирской лиственницы или дуба. Прочность, а соответственно и долговечность у этих пород дерева очень высокие. Пол из древесины ели, сосны, ольхи, осины, пихты – помягче, а соответственно, и срок службы у него небольшой.

Выбирая сортность полового материала, нужно учитывать то, какая будет проводиться заключительная отделка. Если предполагается покраска пола, то незачем брать материал высшего или первого сорта. А в случае покрытия лаком, он будет нелишним. Лак подчеркнет его красивый текстурный рисунок, необремененный пороками, присущими более низким сортам.

Половая доска из лиственницы выпускается шпунтованной, т.е. с одной боковой стороны она имеет выступ (шип), а в другой боковой поверхности фрезой вырезается канавка – углубление (паз). При монтаже шип одной доски входит в паз соседней. Таким образом получается гладкий, ровный пол.

Совет! Направление укладки половых досок нужно выбирать параллельно световому потоку из окон. В коридорах их лучше укладывать по ходу передвижения.

Не забудьте про зазор между покрытием и стенами в 10-20 мм, который прекрасно закрывается напольным плинтусом.

Как уложить шпунтованную доску пола
