Преимущества циркулярных насосов

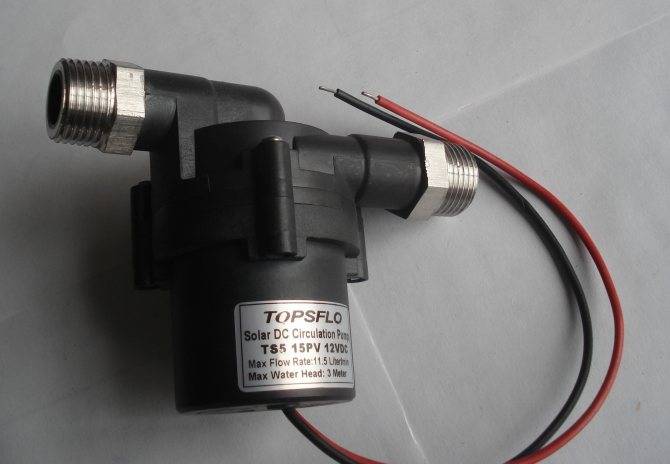

Циркуляционный насос на 12 вольт.
Самые маленькие циркуляционные насосы для отопительной системы мощностью 12 вольт пользуются особым спросом у владельцев частных домов. Это обусловлено определенными плюсами и особенностями характеристик таких приборов:
- плавный пуск;
- электронная стабилизация скорости вращения;
- износоустойчивость благодаря отсутствию трущихся деталей;
- не вибрирует;
- установлена защита от перегрева;
- универсален.
Циркулярные приборы применяются не только для улучшения качества отопления, но и в хозяйстве:
- для полива и орошения растений на приусадебном участке;
- при обслуживании бассейнов;
- в устройстве фонтанов.
При выборе насоса не стоит руководствоваться только стоимостью, ведь хороший прибор не может стоить дешево. Самыми качественными считаются приспособления немецкого, итальянского и польского производства. Можно отдать предпочтение и отечественным изготовителям, но следует отметить, что качественные российские насосы в основном выпускаются для промышленности.
Для чего нужен насос в системе отопления
Циркуляционные насосы для отопления частных домов, предназначены для создания принудительного движения теплоносителя в водяном контуре. После установки оборудования, естественная циркуляция жидкости в системе становится невозможной, насосы будут работать в постоянном режиме. По этой причине, к циркуляционному оборудованию предъявляют высокие требования относительно:
- Производительности.
- Шумоизоляции.
- Надежности.
- Длительного срока эксплуатации.
Циркуляционный насос нужен для «водяных полов», а также двух- и однотрубных систем отопления. В больших зданиях используется для систем ГВС.
Как показывает практика, если установить станцию в любую систему с естественной циркуляцией теплоносителя, увеличивается эффективность обогрева и равномерное прогревание по всей длине водяного контура.
Единственный минус такого решения, это зависимость работы насосного оборудования от электричества, но проблема, как правило, решается подключением источника бесперебойного питания.
Установка насоса в систему отопления частного дома оправдана как при создании новой, так и при модификации уже существующей системы отопления.
Принцип действия циркуляционного насоса
Работа циркуляционных насосов может несколько отличаться, в зависимости от типа конструкции, но принцип действия остается неизменным. Производители предлагают более сотни моделей оборудования, с различными параметрами производительности и управления. По характеристикам насосов можно разделить станции на несколько групп:
- По типу ротора – для усиления циркуляции теплоносителя, можно применять модели с сухим и мокрым ротором. Конструкции отличаются по расположению рабочего колеса и движущихся механизмов в корпусе.Так, в моделях с сухим ротором, с жидкостью теплоносителя соприкасается исключительно маховик, создающий давление. «Сухие» модели имеют высокую производительность, но имеют несколько недостатков: создается высокий уровень шумов от работы насоса, требуется регулярное обслуживание.Для бытового применения лучше использовать модули с мокрым ротором. Все движущиеся части, включая подшипники, полностью помещены в среду теплоносителя, служащего смазкой для деталей, на которые приходится наибольшая нагрузка. Срок службы водяного насоса «мокрого» типа в системе отопления, составляет не менее 7 лет. Необходимость в обслуживании отсутствует.
- По типу управления – традиционная модель насосного оборудования, чаще всего устанавливаемая в бытовых помещениях небольшой площади, имеет механический регулятор с тремя фиксированными скоростями. Регулировать температуру в доме с помощью циркуляционного насоса механического типа, достаточно неудобно. Модули отличает большой расход электроэнергии.Оптимальный насос имеет электронный блок управления. В корпус встроен комнатный термостат. Автоматика самостоятельно анализирует температурные показатели в помещении, автоматически изменяя выбранный режим. Расход электроэнергии при этом сокращается в 2-3 раза.
Существуют и другие параметры, отличающие циркуляционное оборудование. Но для выбора подходящей модели, достаточно будет знать о перечисленных выше нюансах.
Основные схемы отопления
Отопительные системы, где предусматривается принудительная циркуляция теплоносителя, могут организовываться по самым различным схемам. Ниже рассмотрены наиболее распространенные. Следует начать с однотрубных схем водяного отопления:
Рисунок 2: однотрубная горизонтальная система с замыкающими участками.
Проточная (рис. 1). Для небольших домов отлично подходит однотрубная горизонтальная проточная система водяного отопления. Она предусматривает следующую схему функционирования: теплоноситель попадает в главный стояк, а потом распределяется между всеми горизонтальными стояками и начинает протекать последовательно по батареям, охлаждаясь, он сразу же возвращается по обратной магистрали. С замыкающими участками (рис. 2). Существует еще одна горизонтальная однотрубная система, которая предусматривает создание участков, которые в последующем замыкаются. В ходе ее организации на каждый радиатор в обязательно порядке монтируется кран, предназначенный для удаления воздуха. Для регулирования температуры нагревательных элементов предусмотрена запорная арматура, которая устанавливается в начале системы отопления с принудительной циркуляцией на каждом этаже загородного дома. Однотрубная (рис. 3). Система водяного отопления, предусматривающая организацию принудительной циркуляции, может быть вертикальной. В данном случае теплоноситель попадает сразу на самый верхний этаж дома, потом по стоякам он поступает в установленные радиаторы, далее жидкость уходит в нагревательные элементы, находящиеся на предыдущем этаже, и так далее, пока не опустится до самого низа. Такая система водяного отопления может быть организована как по проточной схеме, так и по той, где присутствуют замыкающие участки
При этом важно учитывать, что она имеет один существенный недостаток: прогревание батарей в доме на этажах происходит неравномерно. Рисунок 3: однотрубная вертикальная система отопления
Рисунок 3: однотрубная вертикальная система отопления.
Еще существуют двухтрубные системы водяного отопления, где предусматривается принудительная циркуляция теплоносителя (рис. 4). Они могут быть организованны по 3 схемам:
- Тупиковая. Здесь каждый последующий элемент отопительной системы в направлении движения теплоносителя расположен на наиболее дальнем расстоянии от нагревательного элемента. Такая схема ведет к увеличению циркуляционного контура, что приводит к затруднению контроля над работой отопительного оборудования. Однако эта система предусматривает небольшую длину трубопровода, что позволяет минимизировать расходы, связанные с организацией отопления для дома.
- Попутная. Тут присутствует равенство циркуляционных контуров. Данный фактор облегчает регулировку работы отопительной системы, где предусмотрена принудительная циркуляция. Однако здесь длина трубопровода по сравнению с тупиковой схемой существенно увеличивается, что приводит к дополнительным тратам при монтаже отопления.
- Коллекторная. Здесь предусматривается подключение к системе отопления каждого элемента обогрева индивидуально. Благодаря этому теплоноситель в радиаторы поступает с одной температурой. Однако здесь тоже подразумевается большой расход труб при монтаже системы.
Рисунок 4: двухтрубная горизонтальная система.
Кроме того, существует еще одна схема вертикальной организации принудительного отопления (рис. 5). Она подразумевает наличие нижней разводки. Здесь теплоноситель поступает при помощи насоса в котел, затем он попадает в трубопровод и распределяется по всей системе, а затем переходит в отопительные элементы, отдав свое тепло, жидкость возвращается по обратному трубопроводу через насос и расширительный бак в нагревательный элемент. Вертикальную систему отопления можно также организовать с верхней разводкой (рис. 6). Тут подразумевается расположение магистральных трубопроводов выше отопительных элементов (на чердаке либо под потолком верхнего этажа). Вода, которая циркулирует при помощи насоса, поступает в котел, затем через стояки распределяется по отопительным элементам, жидкость, отдав свое тепло, уходит в обратную магистраль, которая находится в подвале или под полом нижнего этажа.
С «сухим» или «мокрым» ротором?
Какой циркуляционный насос поставить на отопление лучше: с «сухим» или «мокрым» ротором? Ответ даст рассмотрение конструкции и характеристик каждого устройства. Насосы с «сухим» ротором представляют собой агрегаты, в которых в воде находится исключительно крыльчатка. Сам же ротор отделен от воды уплотнительными кольцами. Такие устройства имеют свои плюсы и минусы в плане бытового применения.
Плюсы «сухих» насосов:
- Высокий КПД. КПД таких устройств составляет 80 — 85 %, что гораздо больше, чем у приборов с «мокрыми» роторами. Благодаря сниженному энергопотреблению их выгодно применять в системах с общей протяженностью трубопроводов свыше 200 м.
- Работа с высокими температурами. Температура перекачиваемых жидкостей может составлять порядка 110 — 115°.
Минусы «сухих» насосов:
- Высокая стоимость. Сами по себе такие агрегаты немало стоят в приобретении и в обслуживании.
- Регулярная замена уплотнительных колец. В среднем срок службы уплотнителей составляет около 3 лет, после чего их придется менять. Чем больше в перекачиваемой жидкости твердых частиц, тем меньше прослужат уплотнители.
- Высокая шумность. Из-за особенностей свой конструкции «сухие» модели очень шумные, поэтому их придется помещать в отдельные помещения (это в идеале) или в подвал.
Можно сказать, что «сухие» насосы подходят больше для производственного применения, где необходимо создать высокое давление и перекачивать жидкости по трубопроводу протяженностью в несколько сотен метров. Некоторые владельцы дач устанавливают себе подобные агрегаты, связывая отопительную систему дома с мастерской, гаражом или хозяйственной пристройкой. Однако, если у вас все отопление меньше 200 м, то для вас «сухие» модели не актуальны.
У «мокрых» же насосов ротор напрямую контактирует с водой, поэтому для них возможна лишь горизонтальная установка. Вся начинка заключена в металлически стакан (корпус).
Плюсы «мокрых» насосов:
- Невысокая стоимость. Стоимость у таких агрегатов значительно ниже, чем у «сухих».
- Не требуют постоянного обслуживания. Хотя эти насосы все же могут выйти из строя по каким-то причинам, однако они не требуют планового обслуживания, как например, у «сухих», где нужно регулярно менять уплотнители.
- Тихие в работе. За счет того, что ротор находится в теплоносителе, его работа довольно тихая, поэтому не будет будить жильцов квартиры. Для него не требуется отдельное помещение.
Минусы «мокрых» насосов:
Низкий КПД. КПД у таких приборов составляет примерно 50 — 55 %, поэтому они применимы лишь в небольших частных домовладениях (трубопровод протяженностью до 200 м).
Для частного дома и дачи лучше всего использовать «мокрые» насосы, которые дешевле и проще в обслуживании. Для большинства владельцев невысокий КПД не является критичным, так как в домашних условиях не нужно создавать высокое давление для большого напора. Также вода в трубах отопления редко достигает 90°, а «мокрые» насосы позволяют работать с теплоносителями температурой 90 – 100°. Если у вас дом площадью до 150 м2, тогда вам подойдет агрегат именно этого типа.
Виды, особенности
Устройства центробежного типа действуют по принципу забора жидкости рабочим колесом и выброса её в заданном направлении. На всасывание и нагнетание они работают с одинаковой эффективностью. Все используемые в системах отопления циркуляционные насосы подразделяются на две основных группы: с мокрым и сухим ротором. Каждый тип устройств имеет свои конструктивные особенности.

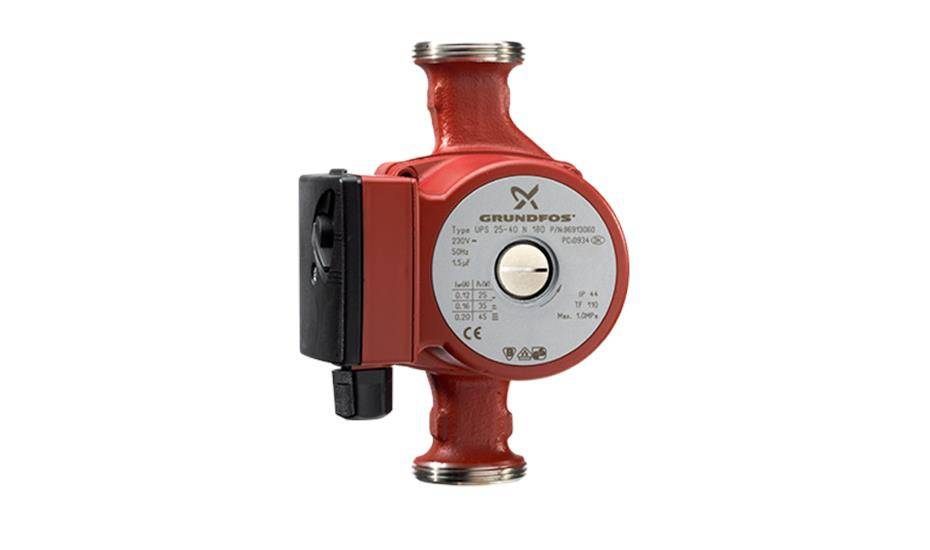

Насосы с мокрым ротором
Оборудование такого типа считается наиболее подходящими для бытовых систем отопления из-за низкого уровня шума, создаваемого ими во время работы. По своему строению они похожи на дренажные агрегаты. Внешне насосы с мокрым ротором можно отличить от сухих конструкций по отсутствию оребрения на корпусе двигателя и крыльчатке на его торце.
Рабочее колесо у них устанавливается непосредственно на вал двигателя. На него же ставят сальники, предотвращающие протечку. Корпус имеет герметичную конструкцию. Для его изготовления используют: латунь, чугун, бронзу или нержавеющую сталь. Ротор насосов чаще всего имеет исполнение из керамического материала. Особенностью конструкции является его непосредственное соприкосновение с водой.
Среди достоинств насосов такого типа:
- самостоятельное удаление воздушных пробок из системы;
- меньший износ деталей насоса;

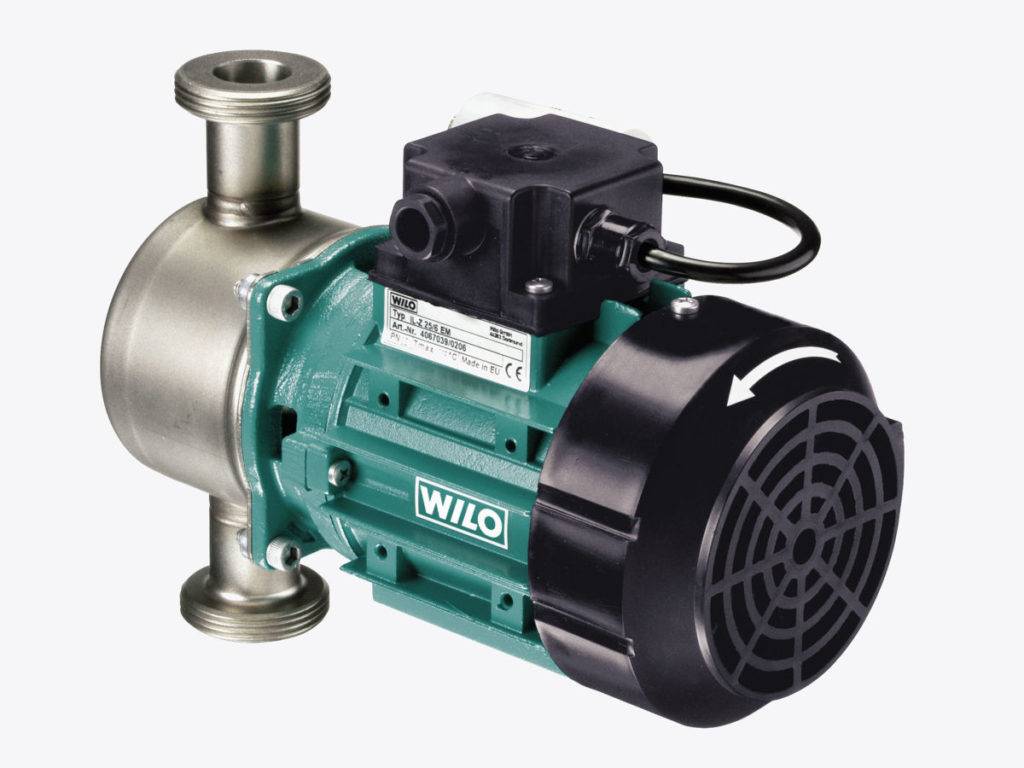

Насосы с сухим ротором
Устройство не имеет прямого контакта с жидкостью. Насосы такого типа имеют самый высокий КПД. Охлаждение конструкции происходит при помощи воздушной системы. Главным недостатком оборудования такого типа является повышенный уровень шума во время работы. Циркуляционные насосы с сухим ротором предназначены для работы с большим объёмом воды. Им отдают предпочтение при установке в системе отопления промышленных объектов.
Советы по подключению циркуляционного насоса к системе отопления
Приступая к монтажу помпы, следует помнить несколько несложных, но важных правил:
- Оптимальным местом установки насоса является отрезок трубопровода возвратной магистрали непосредственно перед теплогенератором. При такой расположении, устройство работает с остывшим теплоносителем, что заметно продлевает длительность его эксплуатации. Кроме этого, существенно уменьшается риск завоздушивания котла.
- Монтаж нагнетателя следует производить таким образом, чтобы ведущий вал устройства располагался горизонтально. Несоблюдение этого правила может привести к значительному снижению мощности агрегата и преждевременному выходу из строя вследствие перегрева подшипниковых узлов и других трущихся поверхностей.
- Непосредственно за выходным патрубком желательно установить обратный клапан, предохраняющий агрегат от противохода теплоносителя.
Правильный монтаж циркуляционного насоса позволит добиться не только его максимальной производительности, но и эффективной работы всей системы отопления.
Маркировка и технические характеристики циркуляционных насосов
Приобретаемый для системы отопления насос должен соответствовать своему назначению. При выборе ориентируются на основные технические характеристики.
Максимальный напор
Он показывает, на какую высоту способна подниматься перекачиваемая жидкость. Этот показатель должен соответствовать этажности здания. При установке насосной станции на некотором удалении от коттеджа следует предусмотреть некоторый запас, требующийся на преодоление гидравлического сопротивления трубопроводов. Для большинства загородных домов подходят модели с напором от 4 до 8 метров.
Расход
Он указывает на максимальный объем перекачиваемой жидкости в единицу времени. Его исчисляют в м3/час или л/мин. Данный показатель учитывается при выполнении гидравлических и теплофикационных расчетов проектируемой системы.
Диаметр патрубков
Он напрямую связан с размером подходящих к насосу трубопроводов. Самые ходовые трубы в малоэтажных зданиях 25 и 32 мм.
Монтажная длина
От нее зависит выбор места для установки агрегата.
Для удобства пользователей большинство известных производителей включают основные характеристики в маркировку своих изделий.
Типичное наименование товара состоит из:
- буквенного обозначения типа насоса и варианта его материального исполнения;
- цифрового обозначения основных технических характеристик.
Основные критерии выбора насоса
Чтобы циркуляционный насос можно было использовать для отопления частного дома, нужно в первую очередь определиться с необходимыми значениями его основных показателей. И только затем уже выбирать производителя и модель по таким параметрам, как бренд, качество и цена.
Максимальный напор и расход
У каждого насоса существует две главные характеристики:
- максимальный напор – на сколько метров агрегат сможет поднять столб воды;
- максимальный расход – сколько кубометров в час пропустит насос при условии полностью горизонтального контура без сопротивления.
Эти две величины являются “идеальными”, недостижимыми в реальных условиях. Они служат крайними точками в кривой зависимости напора от расхода. Эта функция в графическом виде для разных режимов работы насоса есть в руководстве пользователя.
Для контура, по которому протекает теплоноситель, по сложным формулам составляют кривую зависимости между расходом воды и потерей напора по причине гидравлического сопротивления элементов сети.
Место пересечения этих двух кривых называют “рабочей точкой насоса”. Она покажет расход теплоносителя, который обеспечит этот аппарат для конкретной гидравлической системы.
Зная эту величину и сечение отопительных труб, можно рассчитать скорость движения воды по ним. Оптимальное значение находится в диапазоне от 0,3 до 0,7 м/с.
Расчетный расход теплоносителя при работе насоса на втором режиме будет равен 2.3 м3/ч. При диаметре труб 1,5 дюйма скорость протекания по ним будет 0,56 м/с. Рассматриваемая модель подходит для этой отопительной системы (+)
Желательно, чтобы по расчетам достаточным было бы функционирование насоса на второй (средней) скорости.
Это обусловлено следующими причинами:
- Погрешность в вычислениях. Реальные значения сопротивления отопительного контура могут отличаться от расчетных. В этом случае для достижения нормальной скорости, возможно, потребуется переключить режим на более или менее мощный.
- Вероятность добавления новых элементов, таких как радиаторы, устройства контроля и т.д. В этом случае возрастет сопротивление, что приведет к уменьшению скорости потока. Для решения этой проблемы может понадобиться переключение на третью скорость.
- Повышенный износ оборудования при максимальной нагрузке. Работа на средней мощности значительно продляет срок безаварийной эксплуатации механических устройств. Это правило относится и к насосам.
Сейчас современные устройства для принудительной циркуляции оснащают автоматизированными системами поддержания оптимальных параметров работы. С их использованием стало гораздо проще добиться нужной температуры в помещениях.
Другие важные характеристики
Насос необходимо подбирать, учитывая параметр “диаметр резьбы”. Он должен соответствовать внутреннему размеру труб отопления.
Для подсоединения насоса к трубам отопительного контура используют специальные накидные гайки, которые обычно идут в комплекте с оборудованием
Еще одним важным параметром является шум от работы прибора. Так как часто стоит задача выбрать тихий циркуляционный насос для системы отопления жилых помещений, то этот показатель практически все производители указывают наряду с техническими данными.
Чтобы не ошибиться в предназначении насоса, необходимо обратить внимание на диапазон допустимых температур, который определен для перекачиваемой жидкости. Верхний предел должен быть не менее 110°C, так как закипание воды в замкнутой системе происходит приблизительно при такой температуре. Если нижнее значение меньше 0°C, то допустимо включать насос при отрицательной температуре циркулирующего в системе антифриза
При замерзшей воде, даже в случае сохранившего свою целостность контура, производить пуск прибора нельзя. Сначала нужно будет разморозить систему
Если нижнее значение меньше 0°C, то допустимо включать насос при отрицательной температуре циркулирующего в системе антифриза. При замерзшей воде, даже в случае сохранившего свою целостность контура, производить пуск прибора нельзя. Сначала нужно будет разморозить систему.
Оптимальное место установки циркуляционного насоса
Хотя интернет изобилует массой информации на эту тему, однако простому пользователю не всегда удается определиться с оптимальной схемой подключения циркуляционного насоса в систему отопления. Причина заключается в противоречивости подаваемой информации, из-за чего на тематических форумах постоянно возникают жаркие дискуссии.
Приверженцы установки аппарата исключительно на обратном трубопроводе приводят в защиту своей позиции такие доводы:
- Более высокая температура теплоносителя на подаче по сравнению с обраткой провоцирует существенное сокращение срока службы насоса.
- Горячая вода внутри подающей магистрали менее плотна, из-за чего возникают дополнительные затруднения в ее перекачке.
- В обратном трубопроводе теплоноситель имеет высокое статическое давление, что облегчает работу насоса.
Нередко такая убежденность складывается также от случайного лицезрения того, где установлен циркуляционный насос на отопление в традиционных котельных: там насосы, действительно, иногда врезают в обратку. При этом в других котельных установка центробежных насосов может осуществляться на подающих трубах.
Аргументы против каждого из приведенных доводов в пользу установки на обратной трубе следующие:
- Стойкость бытовых циркуляционных насосов к температуре теплоносителя обычно достигает +110 градусов, тогда как внутри автономных систем отопления вода редко нагревается выше +70 градусов. Что касается котлов, то они на выходе выдают температуру теплоносителя примерно +90 градусов.
- Вода при температуре +50 градусов имеет плотность 988 кг/м³, а при +70 градусов – 977.8 кг/м³. Для приборов, создающих давление 4-6 м водного столба, и способных перекачать примерно тонну теплоносителя за 1 час, такая мизерная разница в плотности в 10 кг/м³ (вместимость канистры на 10 л) не играет существенной роли.
- Фактическая разница статического давления теплоносителя внутри подачи и обратки также минимальна.
В качестве вывода можно сказать, что схема подключения циркуляционного насоса может предполагать его установку как на обратной, так и подающей трубе отопительного контура. Тот или иной вариант, где устанавливать циркуляционный насос в системе отопления, не оказывает значимого влияния на его уровень работоспособности и эффективности. Исключением является использование недорогих твердотопливных котлов прямого горения, в которых отсутствует автоматика. Так как горящее топливо в таких нагревателях быстро потушить нет возможности, это нередко провоцирует закипание теплоносителя. Если подключение насоса отопления было проведено на подающей трубе, это позволяет образовавшемуся пару вместе с горячей водой попасть внутрь корпуса с крыльчаткой.
Далее события разворачиваются следующим образом:
- Аппарат резко снижает свою производительность, так как его рабочее колесо не в состоянии перемещать газы. Это провоцирует снижения скорости циркуляции теплоносителя.
- Наблюдается уменьшение поступающей в котловой бак охлаждающей воды. Как результат, прибор перегревается еще больше, а образование пара возрастает.
- После того, как объем пара достигнет критических значений, он попадает внутрь крыльчатки. После этого наступает полная остановка циркуляции теплоносителя: возникает аварийная ситуация. Давление в системе возрастает, из-за чего сработавший предохранительный клапан выбрасывает клубы пара внутрь котельной.
- Если не затушить дрова, то на каком-то этапе клапан не справится с возрастающим давлением. В результате этого возникает реальная опасность взрыва котла.
Если схема установки циркуляционного насоса в систему отопления предполагает его монтаж на обратную трубу, то это уберегает прибор от прямого воздействия водяного пара. Как результат, увеличивается период времени до аварии (почти на 15 минут). То есть это не предотвращает взрыв, а лишь дает дополнительное время на принятие дежурных мер по устранению возникшей перегрузки системы. Поэтому при поиске места, где ставить насос на отопление, в случаях с простейшими дровяными котлами лучше выбирать для этого обратный трубопровод. Современные автоматизированные обогреватели на пеллетах могут монтироваться на любом удобном участке.
Виды насосов для отопительных систем
Современные циркуляционные насосы разделяют на два принципиальных вида: «сухие» и «мокрые». Они несколько отличаются внутренним устройством и схемой работы, но движение жидкости в них все равно обеспечивается за счет циркуляционных процессов в системе. Некоторые модели оснащаются устройствами для автоматического регулирования их работы.
Вариант #1 — приборы «сухого» типа
Конструкция сухого циркуляционного насоса не подразумевает контакт теплоносителя с ротором. Его рабочая область отделена от деталей электродвигателя специальными кольцами.
Их производят из следующих типов материала:
- графита;
- керамики;
- карбида вольфрама;
- нержавеющей стали;
- оксида алюминия.
Принцип работы «сухого» насоса заключается во вращении колеса в среде теплоносителя. Подающее воду отверстие находится по центру основной камеры, а отводящая система каналов – по периферии.
Рабочая зона «сухих» циркуляционных насосов связана с двигателем только посредством вала, поэтому при необходимости возможна замена электропривода
Вращение крыльчатки функционального колеса приводит к возникновению центробежных сил, перемещающих теплоноситель от центра корпуса к его краям. Такой принцип работы циркуляционного насоса обеспечивает постоянное движение воды через его внутреннюю камеру.
Положительными особенностями отопительного оборудования сухого типа являются:
- высокий уровень КПД – 70-80%;
- минимальный гидроудар при запуске;
- возможность горизонтального и вертикального расположение двигателя;
- перекачивание больших объемов теплоносителя за счет высокой мощности.
Из-за комбинации экономичности и шумности «сухие» насосы используются преимущественно в системах отопления промышленных, административных зданий и крупных жилых объектов.
Поэтому у приборов такого рода можно выделить следующие негативные стороны:
- Высокий уровень шума, не позволяющий использовать их в квартирах.
- Необходимость замены уплотнительных дисков каждые 2-3 года.
- Высокая вероятность протекания теплоносителя наружу при нарушении герметичности рабочей камеры.
- Необходимость внешнего охлаждения двигателя.
Из-за большого веса такое оборудование устанавливают на пол или подвешивают на кронштейны.
Элементы консольного насоса закреплены на одной станине, а электрический двигатель с рабочим колесом в корпусе связаны через редуктор
Существует два варианта конструкционного исполнения «сухих» насосов:
- Моноблочный. Двигатель и металлический корпус прибора объединены в одну конструкцию со специфическими креплениями.
- Консольный. К корпусу оборудования с помощью универсальных креплений может присоединяться двигатель любой мощности.
«Сухие» циркуляционные устройства для отопительных систем при соответствующем обслуживании являются более долговечными, поэтому они постепенно вытесняют с рынка модели с мокрым ротором.
Вариант #2 — насосы с ротором мокрого типа
Принцип действия циркуляционного прибора с ротором, относящимся к мокрому типу, аналогичен своему собрату в «сухом» исполнении: при вращении крыльчатки подаваемый в центр теплоноситель перемещается к периферии рабочей камеры, откуда собирается в отводящие каналы.
Все внутренние уплотнители в «мокром» насосе являются статичными и не подвержены динамическому износу, поэтому такие модели более надежны и долговечны
Ротор «мокрого» насоса контактирует с теплоносителем, который обеспечивает и охлаждение двигателя. Такие приборы не должны работать в сухом режиме, потому что они быстро перегреваются и сгорают.
Составные части оборудования обычно расположены в одном корпусе и составляют единую конструкцию, поэтому при поломке отдельных элементов их не заменяют, а покупают новый насос.
Теплоноситель внутри рабочей камеры проходит довольно извилистый путь, поэтому от гладкости материала внутренней поверхности корпуса зависит шумность насоса
Преимущества агрегата с “мокрой” разновидностью ротора:
- бесшумность работы;
- компактные размеры;
- незначительное потребление электроэнергии (30-50 Вт);
- длительность работы без обслуживания;
- относительно небольшая стоимость;
- простота установки.
Устройства часто встраивают непосредственно в конструкцию бытовых котлов, облегчая потребителю выбор оборудования при монтаже системы отопления.
У отопительных приборов такого типа есть и минусы:
- конструкционные ограничения по максимальной мощности;
- низкая ремонтопригодность;
- маленький КПД (40-60%);
- необходимость строго горизонтального расположения оси двигателя.
Из-за низкой мощности “мокрая” разновидность насосных машин используют преимущественно в отопительных системах квартир и одноэтажных домов.
Циркуляционные насосы для систем отопления: технические характеристики
Подавляющее большинство существующих схем включает в себя ту или иную модификацию циркуляционного нагнетателя. Основными техническими характеристиками, по которым выбирается необходимое устройство являются:
Производительность агрегата. От производительности насоса зависит количество теплоносителя, перекачиваемого в единицу времени. Значение этого параметра зависит от длины трубопроводов, количества поворотов, наличия вертикальных участков и т.д;
Напорные характеристики показывают, на какую максимальную высоту данное устройство может поднять весь столб теплоносителя;
Рабочее напряжение электросети. Различные модели могут подключаться как к однофазной, так и к трехфазной сети;
Номинальная мощность насоса. При возможности работы в нескольких режимах, в паспорте изделия указывают показатели мощности и силы тока для каждого скоростного режима. Большинство существующих устройств рассчитано на 55 – 75 Вт.
Допускаемая температура среды. При выборе оборудования, целесообразно остановиться на модели, способной выдерживать температуру теплоносителя 110 С;
Монтажные размеры устройства включают в себя диаметр резьбы входного и выпускного патрубка (для домашнего использования это, чаще всего, 1 или 1,25 дюйма) и установочные габариты (у наиболее распространенных моделей она может быть 130 или 180 мм);
Уровень защиты электрооборудования (двигателя). Бытовые системы оснащаются циркуляционными насосами с классом защиты IP44. Обозначение свидетельствует, что полностью исключено попадание в полость корпуса абразивных частиц размером более 1 мм, а электрооборудование надежно защищено от брызг и конденсата;
Предельное давление жидкости в выпускном патрубке, у бытовых модификаций это значение редко превышает 10 бар.
