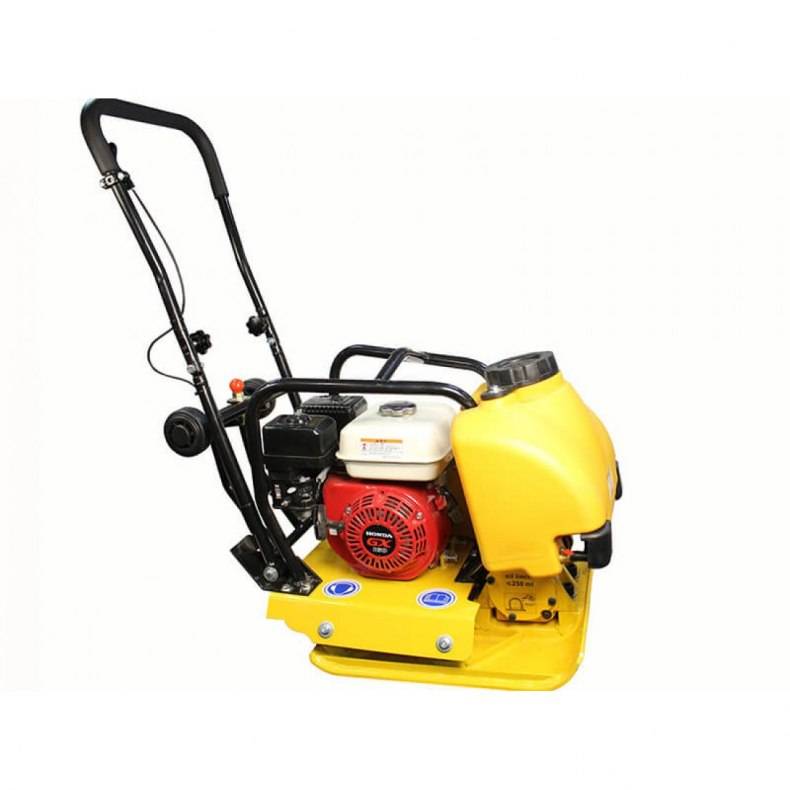

Виброплита бензиновая VEKTOR VPG-100C
Виброплита укомплектована бензиновым двигателем Honda GX160 мощностью 5,5 л.с. Обеспечивает уплотнение сыпучих материалов на глубину до 300 мм. Одна из лучших виброплит весит 97 кг.
Чаще всего используется при трамбовке асфальта, поскольку имеет надежную чугунную подошву толщиной 12 мм.
Особенности:
объем емкости для воды 5 л;
ручки для переноски прикреплены к плите с 4-х сторон;
пластиковый кожух ремня достаточно крепкий и закрывается с 2-х сторон, чтобы грязь не проникала на элементы ременной передачи;
пластиковые колеса выдерживают большую нагрузку;
передвижной механизм легко фиксируется и быстро переводится в рабочее положение для транспортировки;
вибратор очень крепко приварен к подошве;
для удаления отработанного масла предусмотрен специальный желоб.
При запуске в холодное время года нужно дать ей поработать на холостом ходу 10-15 минут.
Рабочая поверхность грунта
Прежде чем виброплита своими руками будет вами собрана, нужно провести анализ поверхности, на которой предстоит работать. Если машина будет использоваться по цветным поверхностям, тогда может потребоваться более высокая частота создания вибраций. Наиболее эффективно такая машина сможет работать по песку, гравию и щебню.
Если же поверхность грунта будет из отложений, то для облегчения вашей работы можно применить плиту с более высокой амплитудой. Чем выше амплитуда движения, тем легче и лучше пойдет процесс утрамбовки. Однако такая самодельная виброплита требует системы амортизации.
Виброплита Masalta MSR90-4
Оснащена данная модель бензиновым двигателем мощностью 5,5 л.с.
Особенности виброплиты:
ударная сила устройства 1300 кг;
вес – 83 кг;
площадь платформы – 530х500 мм;
обеспечивается уплотнение на глубину 30 см;
скорость перемещения – 40 см/с;
легкий доступ ко всем узлам машины;
удобная транспортировка и хранение;
края подошвы закругленные, поэтому плита легко проходит в углы.
В комплект входит съемный бачок для воды, колеса и коврик, который используется для укладки тротуарной плитки, асфальта, и когда нужно сделать грунт земли. Эта плита двигается только прямо, отличается компактностью и входит в топ-10 самых продаваемых устройств в своем сегменте.
Техника весит 90 кг, поэтому не давит плитку во время трамбовки.
Технические характеристики оборудования
Виброплита, как и любое другое строительное оборудование, функционирует благодаря слаженной работе нескольких узлов, частей, а также механизмов. Конструкция таких аппаратов состоит из:
- Рабочей плиты. Представляет собой ровное плоское днище, сделанное из металла. Благодаря поступательным вибрационным колебаниям, воздействует на материалы, которые подвергаются уплотнению либо трамбовке.
- Вибратора (вибровозбудителя). Относится к основному механизму этого строительного оборудования. Отвечает за процесс возникновения колебаний, которые подаются непосредственно на саму плиту. В основном, вибратор сделан в форме цилиндра. В нем расположены специальные дебелансные валы.
- Рамы и двигателя. Двигатель установлен на поверхности моторной рамы, оборудованной амортизаторами. Благодаря клиноременной передаче, шкив подключается непосредственно к самому валу, расположенному на валу вибровозбудителя.
- Водила. Является рукоятью инструмента, благодаря которой оператор управляет направлением его движения.
Стоит отметить, что некоторые производители оснащают свои модели специальными дополнительными приспособлениями и оборудованием. Однако не зависимо от комплектации, все модели виброплит работают по одному и тому же принципу. Часто некоторые агрегаты укомплектовываются производителями таким дополнительным оборудованием как водяные баки, специальные транспортировочные колеса. Они могут оснащаться амортизирующими перчатками и специальными ковриками, которые гасят возникающие вибрационные нагрузки.
Материал
Во время изготовления разнообразных элементов конструкции виброплит, как правило, используется такой материал как сталь. Это обусловлено тем, что она обладает высокими показателями устойчивости к воздействию сильных вибрационных нагрузок. В некоторых аппаратах корпус вибратора либо водило, может быть сделано из алюминия. При изготовлении рабочей площадки используется износостойкая сталь либо чугун. Это обусловлено тем, что именно эти материалы менее подвержены сильному износу.
Тип двигателя
На такое строительное оборудование как виброплиты может быть установлен электродвигатель либо ДВС. Аппараты, оснащенные электрическими двигателями, лучше всего использовать для работы в закрытых помещениях. Это обусловлено тем, что во время их эксплуатации не выделяются выхлопные газы.
Однако недостатком агрегатов, которые работают от электродвигателя, является то, что они обладают ограниченным радиусом работы. Кроме того, для их функционирования нужен источник питания. Следует отметить, что машины, работающие на электроприводе, обладают гораздо меньшими показателями мощности, по сравнению с аппаратами, которые функционируют при помощи ДВС.
Самыми мощными являются аппараты, оснащенные дизельными либо бензиновыми моторами. Наиболее востребованными среди большинства потребителей являются устройства, работающие на бензиновых двигателях, так как они просты в управлении. Кроме того, такие аппараты можно активно эксплуатировать в зимнее время года. Дизели встречаются на таком оборудовании гораздо реже. Как правило, их устанавливают на габаритные виброплиты, обладающие большой массой.
Виды вибрационных уплотнительных плит
Виброплиты имеют много разновидностей, которые различаются по весу, мощности, способу передвижения и др.
Классификация по весу
Вес – определяющий показатель, какие типы работ способна выполнить виброплита. Согласно нормативам ГОСТ 31552-2012 разделение идет так:
Сверхлегкие (до 100 кг) – несложные варианты виброплит, используемые на дачных участках. Такая модель справится со слоем уплотняемого материала толщиной до 15 см.
Легкие (101 – 200 кг) – агрегаты способны утрамбовывать слой 25см под дорожное полотно асфальтового типа, под стяжку или фундамент.
Средние(вес 201 – 500 кг) – профессиональные механизмы, которые интенсивно эксплуатируются и выполняют большие объемы трамбовки, способны уплотнять грунт с толщиной слоя до 50 см.
Тяжелые (500 кг и выше) – промышленные виброплиты, используемые работах узкой специфики, типа ремонта автодорог, ж/д полотен. Скорость процесса таких агрегатов достигает 25 м/мин, ударное воздействие – на глубину 60 см. Сильная вибрация гасится современными механизмами подавления.
Разделение по типу привода
От вида двигателя напрямую зависит спектр работ.
- Бензиновые
Экономичный вариант по расходу топлива. В конструкцию входит бак, который надо заполнять бензином, смешанным с маслом.
Преимущества:
работает в автономном режиме;
легко заводится;
свободно перемещается на любые расстояния;
положительно зарекомендовал в условиях как повышенных, так и низких температур.
Недостатки:
большой вес;
шум во время работы;
для беспрерывной работы необходимо иметь запас топлива;
требование высокого качества бензина;
наблюдение за уровнем топлива в баке.
Дизельные
Более высокий расход топлива по сравнению с бензиновым аналогом.
Преимущества:
мобильные, автономные;
надежные при эксплуатации;
прочные конструкции.
Недостатки:
тяжелые;
издают при работе повышенный шум;
нельзя работать при сильном морозе.
Электрические
Виброплита с электроприводом часто используется в закрытых помещениях и небольших территориях.
Преимущества:
компактные размеры – значительно легче бензинового и дизельного аналогов,
не выделяются выхлопные газы от распада топлива,
отличается низким уровнем шума,
удобные в работе.
Недостатки:
работа возможна только вблизи источника электропитания, радиус работ ограничивается длиной кабеля.
мощность электропривода небольшая, но вполне оправдает себя в частном строительстве,
Классификация по способу передвижения
Самоходные самостоятельные модели, управляемые оператором, могут совершать поступательные движения только прямо или вперед – назад.
Реверсивные – маневренные модели, достоинство – двигаются вперед и назад, не требуя усилий оператора для разворота всей машины. Незаменимы в узких траншеях и котлованах при уплотнении почвы. Обычно такие виды комплектуются дизельным двигателем.
Недостаток один – высокие цена и вес.Прямоходовые (одноходовые) – совершают только поступательные движения – прямо. Разворот производится самостоятельно самим оператором.
Конструкции этих моделей отличаются. Вибровозбудитель поступательных оснащен одним дебалансным валом, реверсивных – двумя. Разработаны более сложные модели – с дистанционным управлением пультом, когда оператор находится на некотором расстоянии от места ведения опасных действий.
Способ доставки
прицепные – требуют наличия ведущего устройства, типа трактора или грузового автомобиля;
навесные – эксплуатируются как навесное оборудование на экскаваторах. Запитаны от штатной гидравлики строительной техники. Имеют крупные габариты трамбующего основания и вес выше 500 кг;
переставные – переносятся надземной техникой с одной площадки на другую.
CHAMPION PC9045F
CHAMPION PC9045F – это виброплита начального уровня, которая пригодится при уплотнении песка, щебня или грунта. Она зарекомендовала себя как чрезвычайно надежный, удобный и безопасный инструмент, который обеспечивает исключительно комфортную работу. Данная виброплита часто применяется на стройплощадках, при проведении дорожных работ, при строительстве спортивных и детских площадок, а также других мест, где имеются строгие требования в маневренности техники, ее мобильности, а также простоте техобслуживания. Данное оборудование приводится в действие бензиновым двигателем мощностью 6,5 л.с., установленный на опорной плите и передающий движение на эксцентрик, корпус которого надежно зафиксирован в основании. Частота вращения эксцентрика составляет 4200 уд/мин, что способствует отличному усилию на уплотняемую поверхность. В плане управления такая виброплита не вызывает особых сложностей и для работы с ней не требуется высокой квалификации. Также стоит отметить, что двигатель у нее прост в обслуживании и экономичен. Объем топливного бака составляет 3,6 литров, благодаря чему можно довольно долго эксплуатировать виброплиту и не отвлекаться на дозаправку. К достоинствам этого устройства стоит отнести компактные размеры, что позволяет вести работы в труднодоступных местах. Например, около столбов, бордюров, в траншеях и прочих местах, где более крупная техника будет бесполезна.
- Мощность: 6.5 л.с.
- Производительность: 660 м2/ч.
- Глубина уплотнения: 30 см.
- Объем двигателя: 193 см3.
- Объем картера: 0.6 л.
- Объем масла в вибраторе: 0.35 л.
- Объем топливного бака: 3.6 л.
- Транспортировочные колеса.
- Ручной стартер.
- Размер плиты: 50 х 45 см.
- Вес: 89.3 кг.
Этапы сборки
Не спешите сразу брать в руки инструменты – для начала проведите расчёты.
Виброплиты делятся на 4 группы.
- Лёгкие – масса до 75 кг. Пригодны для прессования почвы на глубину до 15 см. Используются на придомовых территориях при обустройстве тропинок, укладке плитки и другой несложной работе.
- Средние – масса 75-90 кг, глубина трамбовки – до 25 см. Применяются для укладки асфальта и тротуарной плитки.
- Среднетяжёлые – вес до 140 кг. Рабочая глубина – до 160 см. Нужны для укрепления коммуникационных канав, укладки нескольких слоёв асфальта и подобных задач.
- Тяжёлые – масса 140 кг и более. Это профессиональные машины, которые используют строители.
Для нечастого использования оптимальной будет плита массой до 75 кг. Если нужно больше – увеличьте размеры и мощность электрического двигателя. Конструкция при этом принципиально не меняется.
Дальше подберите мотор – на 100 кг веса плиты нужна мощность 3,7 кВт или 5 л. с. Если она меньше, машина закопается в грунт, если больше – не сможет трамбовать.
Если двигатель нерегулируемый (например, однофазный), рассчитайте передаточный механизм.
- Частота вращения эксцентрика – 180 об/мин. Тогда по земле будет ровно 3 удара в секунду.
- Выясните частоту двигателя – она указана на табличке или в паспорте. Например, 1000 об/мин. Тогда рассчитайте диаметр шкивов.
- 1000/180 = 5,5 – передаточное число. Это значит, что шкив на эксцентрике должен быть ровно в 5,5 раз больше шкива на двигателе.
Когда все расчёты закончены, приступаем к изготовлению.
Сначала собираем рабочую часть.
- От листа толщиной 8 мм отрежьте заготовку размером 720х400 мм. Скруглите острые грани.
- Передний край нужно согнуть на 100 мм, а задний – на 70 мм. Для этого в местах сгиба болгаркой сделайте разрез глубиной 5-6 мм и по нему согните. Далее заварите разрез. Или, как вариант, прогрейте место сгиба паяльной лампой.
- При необходимости усильте загиб косынками. Рабочая часть готова.
Через резиновые амортизаторы закрепите электродвигатель. Сделать это можно несколькими способами.
- В местах фиксации мотора приварите к плите 2 швеллера или профиля (на них лапами закрепляется мотор). После этого или просверлите в них отверстия и зафиксируйте мотор болтами, или приварите сами болты (тогда мотор крепится гайками). В любом случае между рамой и двигателем должна быть толстая резиновая прокладка.
- Можно приварить уголки, к которым через амортизаторы закрепляется тавр. Тогда мотор фиксируется на тавре болтами.
Дальше нужно изготовить вибратор. Он представляет собой вал, установленный с эксцентриситетом.
Для дисбаланса к нему нужно закрепить тяжёлую металлическую пластину (если её сделать заменяемой, вибрацию можно будет регулировать). Вот очень условный чертёж.
После этого установите подшипники (лучше скольжения, а не качения – в условиях вибрации они долговечнее). Хорошо, если у вас есть корпусные подшипники – они легко закрепляются на плите (под них нужно приварить болты). Если их нет – из профиля сделайте обойму.
Далее установите вал и соедините его с двигателем. Для этого идеально подходит клиноременная передача (она не передаёт вибрации на двигатель), лучше – двойная. И не забудьте хорошо смазать все подвижные элементы.
Обязательно закройте привод защитным кожухом. Если ремень оборвётся, рабочий не пострадает.
После этого соберите и установите ручку. Закрепите её шарнирно, чтобы вибрации не передавались на руки рабочего. Ось вращения шарнира должна быть перпендикулярно движению машины, перемещение ручки в стороны не допускается (иначе машиной будет невозможно управлять). К шарниру добавьте пружины или амортизаторы.
Загрунтуйте и покрасьте изделие. Нижнюю часть можно не обрабатывать – всё равно сотрётся о землю.
Теперь можно приступать к испытаниям. Но сначала несколько правил.
Для чего используют бензиновую виброплиту
Виброплиты предназначены для использования, при строительстве, укладке дорог, асфальта и тротуаров. Среди устройств данного типа особой популярностью в области спецтехники, пользуются пломбировочные устройства.
Принцип работы устройства довольно прост. При своих достаточно скромных размерах эта техника способна, заменить громоздкие катки, эффективно разрешив задачи по укладке асфальта.
На сегодняшний день виброплита используется для:
- Утрамбовки насыпей;
- Укладки асфальта;
- Обслуживания и ремонта дорожного полотна;
- Прокладки тротуаров;
- Укладки брусчатки, плитки и других покрытий;
- Создании идеально ровной поверхности теннисных кортов, спортивных площадок и т. п.
Мощность двигателя
Мощность двигателя напрямую влияет, насколько легко будет перемещаться виброплита по сложным поверхностям. Агрегат после включения сам тянет себя вперед, и чем выше мощность, тем проще ему будет преодолеть подъемы и участки с рыхлой поверхностью. Если виброплите не хватит мощности, то она может утонуть в вязком грунте или не осилить подъем, и тогда человеку, управляющему агрегатом, придется брать на себя более высокую нагрузку.
Мощность зависит от типа двигателя:
- электродвигатель имеет мощность от 250 до 2200 Вт, потому сфера его использования ограничена преимущественно частным строительством;
- бензиновый двигатель с мощностью 1770-9800 Вт может справиться уже практически с любой задачей;
- дизельный двигатель может иметь мощность от 3000 до 24500 Вт. Самые мощные агрегаты – это тяжелые промышленные машины.
Если вы не укладываете дорогу национального значения и не готовите фундамент для многоэтажного дома, то можно смотреть в сторону агрегатов мощностью до 6-10 кВт.
Широкий выбор подобных виброплит представлен на странице https://www.litenergo.ru/catalog/stroitelnoe-oborudovanie/vibroplity/. Компания напрямую сотрудничает с производителями оборудования, потому гарантирует высокое качестве продукции и выгодные цены.

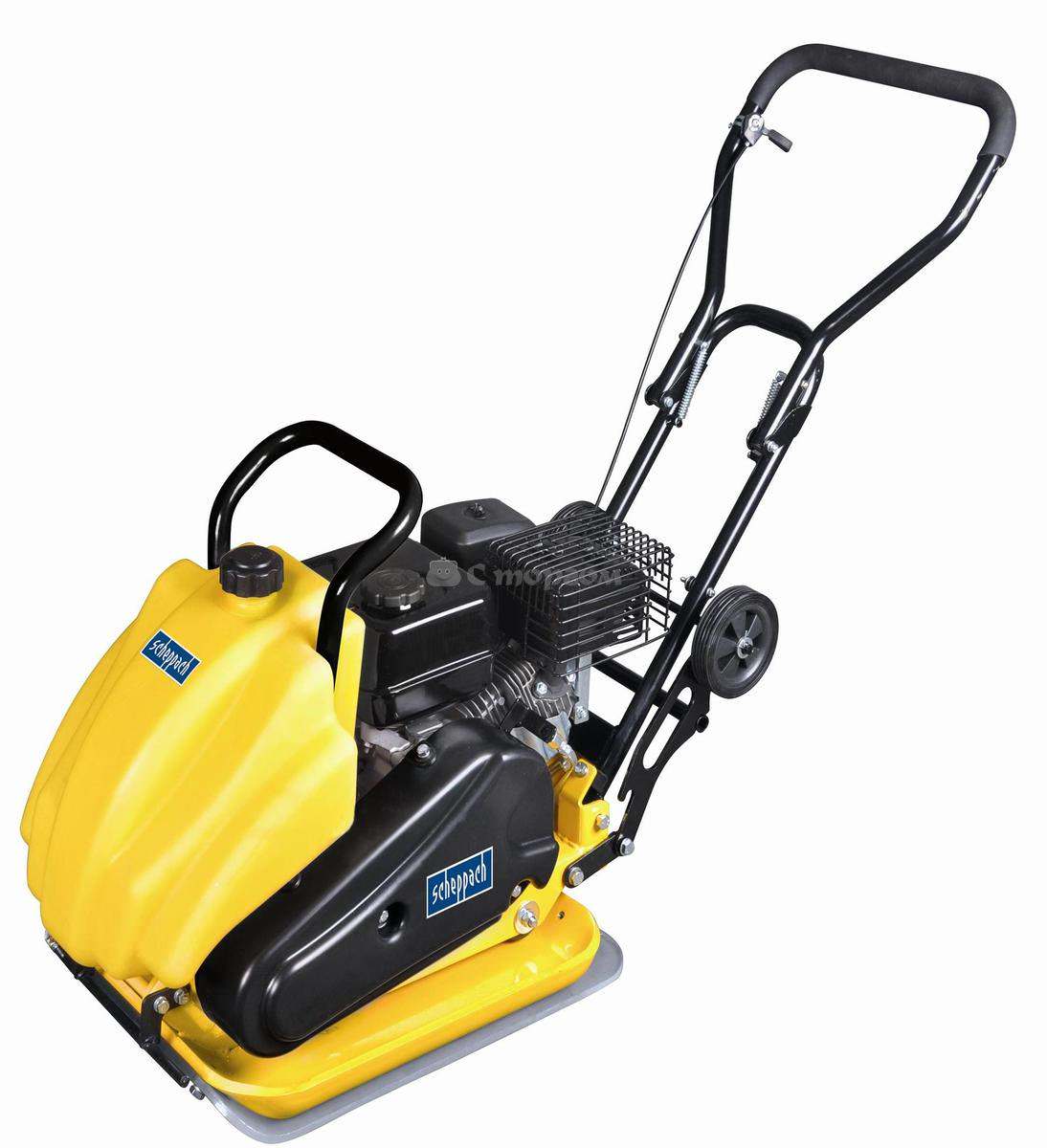

Scheppach HP 1300S с орошением
Следующая модель – разработка немецкого производителя. Его продукция востребована среди профессионалов и любителей благодаря высоким показателям надежности, долговечности и стабильности.
Виброплита Scheppach HP 1300S с баком для воды входит в класс малогабаритных, но этот представитель заметно крупнее и мощнее предыдущего экспоната. Это, а также наличие смачивания делает ее подходящей для реализации более сложных и масштабных строительных и ремонтных проектов.
Производитель снабдил машину мощным четырехтактным мотором на 6.5 л.с. собственной разработки и позаботился о его предупреждении его поломок. Прибор оборудован такими системами защиты:
от перегрузки;
от запуска без смазки;
от загрязнения и износа (дополнительный фильтр для масла).
Ременной привод работает тише металлического цепного. Благодаря простоте конструкции эффективно передает мощность и характеризуется надежностью. Ремень прост в обслуживании и долговечен, в том числе и благодаря металлическому защитному щитку. Ручной стартер не требует больших усилий для запуска. Аппарат, запускаемый с одного легкого рывка, потребляет меньше горючего.
Машина обрабатывает до 15 м в минуту, ударяя поверхность с вибросилой в 13 кН, прессует на глубину 30 сантиметров. Управление реализовано на рукоятке, благодаря чему оператору не придется отвлекаться от рабочего процесса. Можно регулировать частоту, интенсивность ударов, скорость продвижения.
Вибромашина оснащена закругленной стальной плитой, способной выдавать давление до 1300 кг. Компактные размеры и продуманная форма позволяют использовать ее даже в зонах, требующих аккуратного воздействия, например, в углах. Комплектация включает силиконовый коврик. Прозрачная накладка позволяет защитить прессуемый материал. Это оптимальная мини-виброплита для укладки тротуарной плитки.
Подойдет такой аппарат и для укладки асфальта. Предотвращает прилипание смесей к подошве эффективная оросительная система с баком на 14 л. Смачивание позволяет повысить качество обработки дорожного покрытия.
Плюсы:
надежный, устойчивый к высоким нагрузкам движок с продуманной защитой от аварийных поломок;
полезное оснащение позволяет использовать прибор для разных целей: трамбовки разных типов грунта, асфальтной и плиточной кладки;
комфортная эксплуатация: простая и легкодоступная система регулирования, компактность, малый вес;
выгодная покупка: стоимость виброплиты отбивается уже за один проект.
Минусы:
фильтры (воздушный и масляный) требуют тщательного ухода.
Лучшие гидравлические виброплиты
Здесь стоит внести ясность: гидравлическая виброплита не имеет источником энергии струю гидравлической жидкости, которая под давлением подаётся через специальный патрубок из резервуара. Источником энергии является всё тот же бензиновый или дизельный двигатель. Гидравлическим бывает привод дебалансных валов, которые обеспечивают вибрацию оснований. А это действительно ощутимый плюс. Этот механизм надёжнее обычной клиноременной передачи, безопаснее и даёт широкие возможности управления. Правда, и стоит соответственно.
Гидравлическая виброплита
Shatal RP2013-40
Компактная виброплита малой мощности израильского производства. По обобщённому мнению пользователей превосходит китайские и российские изделия, однако уступает немецким и японским. Однако наиболее прогрессивная черта – гидравлический реверс – делает работу агрегата стабильной и производительной, несмотря на малую центробежную силу – всего 2кН.
Shatal RP2013-40
Параметры:
- мощность мотора, л. с.: 4,5;
- габариты подошвы: 40 на 40 см;
- усилие: 2 кН.
Плюсы
- аккуратная работа;
- надёжный механизм;
гидравлический реверс.
Минусы
малая центробежная сила.
Виброплита Shatal RP2013-40
ТСС TSS-WP330YH
Одна из самых продвинутых виброплит для профессионального применения за доступные деньги. Трамбовочное действие достигает глубины в 95 см, что делает возможным применение агрегата на ответственных участках по прокладке и ремонту дорог общего пользования с мощной гравийно-песчаной подушкой. Также стоит отметить надёжный и эффективный «хондовский» мотор, который по признанию опытных строителей является одним из лучших в своём классе.
ТСС TSS-WP330YH
Параметры:
- мощность мотора, л. с.: 13;
- габариты подошвы: 83,5 на 68 см;
- усилие: 40 кН.
Плюсы
- высокая мощность;
- большая скорость прохождения участка;
- продуманная конструкция.
Минусы
нет электронного стартера.
Виброплита ТСС TSS-WP330YH
Как собрать виброплиту своими силами
Материалы
- Лист стали размером 50х80см и толщиной 8 мм;
- Площадочный вибратор и электродвигатель к нему, к примеру ИВ-98Е. Некоторые умельцы мостерять виброплиты с двигателем от стиральной машины
- Два куска швеллера длинной до 45см;
- Болты М10 и М12 с гайками и шайбами;
- Металлические трубы длинной в 1,5 м и диаметром 20-25 мм;
- Амортизаторы.
Инструмент
- Аппарат для сварки,
- молоток,
- болгарка с отрезными кругами,
- дрель и комплект сверл по металлу к ней,
- набор гаечных ключей,
- рулетка и маркер.
Пошаговая инструкция по сборке виброплиты
- На стальном листе, с двух сторон, выполняют надрезы примерно 5 мм глубиной, этого достаточно, чтобы согнуть лист. Причем от переднего надрез должен отступать на 10 см, а от заднего на 5 см.
- Сгибают края листа под углом на 20-30 градусов, а места сгиба заваривают.
- Заготовленные швеллера приваривают параллельно согнутым краям. Расстояние от центральной линии листа до швеллеров около 5-10 см.
- В центр швеллеров монтируют вибратор, закрепляя его ножки с помощью электродрели и болтов с гайками и шайбами;
- Плите крепят амортизационные подушки;
- Из трубы формируют п-образную ручку, на краях которой высверливают отверстия под болты;
- С помощью металлических уголков через амортизаторы закрепляют ручку к подошве;
- Присоединяют кабель электропитания, обеспечивают пускозащиту.
Выполненная таким образом виброплита будет иметь массу около 60кг. Для удобства её транспортировки можно к ней добавить ось с колесиками.
Перед первым запуском конструкции проверьте все её узлы на надежность крепления, отсутствие. повреждений и сколов. Держите её в чистоте, и самодельная виброплита прослужит очень долго.
Если для механизма вы выбрали бензиновый двигатель, то придется почаще чистить свечи, проверять уровень масла, менять фильтры.
Первый раз масло следует поменять уже через 25 часов работы, после можно через 80-100часов. Масло заливать лучше при нагретом, но выключенном двигателе.
Сделав виброплиту своими руками можно сэкономить до 10 000рублей.
Уплотнение грунта, слоя засыпки или бетонной отливки во время выполнения строительных работ требует участия специальной техники. В частном строительстве нередко возникают проблемы, связанные с деформациями или оседанием фундамента.
Причиной этих событий является некачественное уплотнение слоя песчаной засыпки. По технологии, плотность должна соответствовать состоянию давно использующейся проселочной дороги. Проверка качества трамбовки обычно производится путем хождения по уплотненному участку — если следов от обуви не остается, работа выполнена на должном уровне.
Трамбовка грунта требуется не только на ответственных участках. Обычная укладка плитки на садовых дорожках требует создания слоя песчаной подушки, который также требует максимальной степени уплотнения, иначе покрытие начнет проваливаться и разъезжаться. Вручную высокого качества работ добиться невозможно, и на помощь приходит виброплита.
Для домашнего использования приобрести готовое устройство не каждому под силу, так как самый дешевый образец обойдется в 20 тыс. рублей. Люди, способные управляться со слесарным инструментом и сварочным инвертором, предпочитают самостоятельное изготовление виброплит, которое экономит бюджет и приносит нужный результат.
Резвый мини-аппарат MS 50 N от Masalta
Самая легкая и компактная виброплита для асфальта. Она предназначена для небольших строительных и ремонтных дорожных работ, для укладки тротуарной плитки, брусчатки. За счет малых габаритов применима для прокладки траншей в качестве альтернативы вибротрамбовкам.
Виброплита Masalta MS 50 N произведена в Китае. Ее разработчик известен своим качественным бюджетным оборудованием. Компания активно внедряет собственные инновации и используется удачные разработки партнеров, среди которых и небезызвестный бренд Honda. Японский автоконцерн предоставил передовое виброоснащение для данной модели. MS 50 N работает на экономичном бензиновом моторе Honda GX-120 мощностью 4.0 л.с. с немецкими подшипниками. Приводит всю систему в движение ремень от итальянского бренда Ideal.
Подобная техника весом всего в 54 кг уплотняет на глубину 22 сантиметра. Агрегат с виброударом в 8.3 кН показывает солидную производительность: 300 кв.м в час. Реверса нет, что и не нужно с учетом небольшого веса.
Корпус защищен от грязи и пыли. Стальная подошва закруглена, благодаря чему хорошо защищает корпус и обеспечивает качественное выравнивание по периметру рабочей территории, в углах и на склонах.
Прибор удобно транспортировать. Для этого есть специальные колеса. Ручка складывается, облегчая перевозку в багажных отделениях.
Плюсы:
простая и комфортная эксплуатация, с управлением прибором справиться оператор любого пола и телосложения;
широкие возможности применения: на ровных площадях и под наклоном, в узких проходах, на стыках;
проверенное оснащение от лидеров индустрии;
доступная цена виброплиты.
Минусы:
отсутствует опрыскивание для асфальтоукладочных работ. Придется прерывать работу на очищение плиты.
Какие бывают виброплиты
Все виброплиты по различным признакам можно разделить на отдельные виды. В частности. По типу движения они делятся на реверсивные и нереверсивные (поступательные). Реверсивная виброплита способна совершать движение в двух направлениях – вперед и назад. Благодаря этой возможности виброплиту не нужно разворачивать для повторного прохождения поверхности. Чаще всего к реверсивным относятся тяжелые модели виброплит, применяемые для уплотнения сложных грунтов и стройматериалов средней и крупной фракции. Оснащается такое оборудование бензиновыми и дизельными двигателями внутреннего сгорания. Как раз в этом сезоне на рынок выводятся новые реверсивные виброплиты премиум класса STEM PRO. Профессиональные строители смогут по достоинству оценить их в действии.
Поступательные виброплиты совершают движение только вперед. Преимущественно их применяют для укладки тротуарной плитки, асфальтирования небольших площадок, трамбовки песка. Электрические виброплиты как раз относятся к нереверсивным, что еще больше сужает их сферу применения.
Не менее важной характеристикой является вес оборудования, именно этот фактор определяет качество трамбовки. По весу все виброплиты делятся на:
- легкие – до 75 кг,
- универсальные – 75…90 кг,
- среднетяжелые – 90…140 кг,
- тяжелые – более 140 кг.
Большая часть электрических виброплит относятся к легкому классу. Поэтому чаще всего их применяют для трамбовки дорожек из мелкого гравия и песка, укладки тротуаров. Довольно часто толщина уплотняемого слоя не превышает 150 мм.
Самый распространенный класс – это универсальные виброплиты. Их сфера применения существенно шире, чем у устройств легкого типа. Они применяются при ямочном ремонте дорог, ландшафтных работах, при уплотнении гравия и щебня. Толщина уплотняемого слоя не превышает 250 мм.
Среднетяжелые и тяжелые виброплиты используются для послойного формирования «подушки» дорог, фундаментов, уплотнения сложных грунтов, локальной укладке асфальтового покрытия. Уплотняемый слой может достигать 600 мм.
За качество трамбовки также отвечает и вибрационное усилие. Из двух одинаковых устройств следует выбирать виброплиту с большим вибрационным усилием. Для электрических устройств этот показатель не превышает, как правило, 10 кН. Поэтому часто для укладки тротуарной плитки используются именно легкие виброплиты, поскольку рекомендуемое значение вибрационного усилия при данной процедуре не должно превышать 18…20 кН, большее значение просто приведет к раскалыванию плитки.
Исходя из вышесказанного, напрашивается вывод: покупка электрической виброплиты с весьма узкой сферой применения не является самой оправданной. Конечно, электрические виброплиты стоят дешевле бензиновых, но все равно это достаточно ощутимая трата для кошелька частного покупателя.
