Как измерить расстояние кривой линии дороги: обзор популярных дорожных курвиметров

Порядок проверки толщины ЛКП автомобиля

1. Начинать измерение рекомендуется с крыши. Она меньше всего подвергается повреждениям и является своеобразным эталоном. Величина заводских значений на большинстве марок здесь равномерная и несколько ниже, чем на других зонах авто.
2. Далее обследуют стойки, как показатель возможных боковых ударов.
3. Передняя и задняя части машины тоже могут о многом поведать потенциальному покупателю, ведь это самые уязвимые места в ДТП.
4. Оцените показания на порожках и передних дверях.
5. Арки колес наиболее подвержены коррозии, а значит чаще подлежат ремонту.
6. Далее на всех оставшихся внешних частях кузова.

На автомобилях с оригинальной краской толщина в некоторых точках может разниться в пределах 10 — 40 мкм. Это обусловлено процессом окраски на производственном конвейере. На машинах, где отдельные зоны подвергались ремонту, такая разница бывает в разы больше.

Опасаться стоит случаев, когда транспортное средство кем-то собиралось и перекрашивалось полностью. Тут будет трудно разобраться, так как нет ощутимой разницы данных прибора между всеми деталями. Здесь очень кстати окажется таблица толщины ЛКП. Ведь при вторичной покраске, даже в престижной мастерской, а тем более обычным пульверизатором, практически невозможно добиться оригинальных показателей.

Классы точности измерительного колеса

Как и в случае со всеми типами устройств, найти на рынке оборудование можно различного дизайна, они отличаются параметрами и своим внешним видом. В случае курвиметров класс, точности является важным фактором качества такого оборудования. Это указывает на степень ошибки, которая может быть замечена во время каждого измерения.

Измерительные колеса могут быть разделены по классу точности на:

• аналоговые измерительные приоры с диапазоном погрешностей 20-50 см/км;
• электронные измерительные колеса, диапазон ошибок которых обычно составляет 1-20 см.
• дальномеры, точность которых находится на самом высоком уровне, поскольку показатель погрешности находится в пределах 1 — 10 мм.

Конечно, приведенное выше деление очень показательно, но не означает, что каждое аналогичное измерительное колесо работает в этом диапазоне, потому что его точность может быть намного выше. Точность показаний зависит от качества устройства, которое обычно объясняет и стоимость прибора.

Задумываясь о покупке курвиметра, важно знать, что выбор электронного прибора, несмотря на более высокую цену, может оказаться лучшим решением. Если хотите купить хорошее оборудование, следует обратиться за советом к эксперту, который поможет подобрать измеритель по индивидуальным требованиям покупателя

Учет поправок при линейных измерениях. Точность измерений

_______ В измеренное значение длины линии вводят поправки :

ΔDk – поправка за компарирование, ΔDt – поправка за температуру, ΔDv – поправка за наклон линии.

где D – длина измеренной линии, ___ Δl – поправка за компарирование.

_______ Если поправка положительная , то есть длина ленты больше 20 м , то поправка прибавляется, если отрицательная – отнимается.

α – линейный коэффициент расширения стали ( 12*10 -6 ); поправка за температуру вводится если (tизм. – tкомп.) > 8 o .

_______ Тогда в общем виде:

_______ При измерении длин линий не только мерной лентой, но и другими мерными приборами (рулетками, инварными проволоками) вводятся те же поправки.

_______ Точность измерений линий лентой зависит главным образом от характера местности:

при идеальных условиях – 1/3000 ; при средних условиях – 1/2000 ; при неблагоприятных условиях – 1/1000 . Например

: точность 1/2000 означает: на 100 м ± 5 см .

Преимущества и недостатки механических и электронных приборов

По методу вычисления выделяют:

• механический курвиметр;
• электронный курвиметр.

Каждый из приборов имеет определенные как преимущества, так и недостатки. Для более комфортного использования разных моделей механических курвиметров, для измерения расстояний непосредственно на местности, стандартный цифеблат со временем был заменен на счетчик.

Механический курвиметр состоит из ручки, циферблата и зубчастого колеса. На циферблате может быть несколько шкал для преобразования оборотов колеса в несколько мер длинны одновременно. Все зависит от конкретной модели механического прибора. Своим внешним видом такой прибор похож на карманные часы.

Преимущества механического курвиметра:

• долговечность благодаря стойкому к ударам корпусу;
• влагоустойчивость;
• отсутствие ограничений в использовании;

Недостатки этого вида прибора:

• сложности при вычислении;
• временные затраты для необходимых просчетов;
• человеческий фактор;
• погрешность 0,5%.

Что касается электронных курвиметров, то основное отличие данного вида от предыдущего заключается в том, что все расчеты проводятся автоматически и выводятся на дисплей прибора.

Среди основных преимуществ электронных моделей курвиметров:

• полная автоматизация необходимых расчетов;
• встроенная память;
• возможность оснастить прибор дополнительными составляющими;
• надежность сохранения полученных данных и возможность их синхронизации на нужное устройство;
• максимально точные данные в результате использования.

Недостатки электронного курвиметра:

• зависимость питания прибора от аккумулятора или других видов устройств;
• чувствительность к факторам окружающей среды.

Если говорить о видах курвиметров в зависимости от выполняемых задач, что фактически определяет функциональность самого прибора, выделяют дорожные и ручные курвиметры. Первые используются для измерения длины, то есть с их помощью измеряют расстояния на картах, схемах и различных чертежах. Такой прибор незаменим на начальных этапах строительства и является очень популярным в туризме, так как именно с его помощью можно составить необходимый маршрут, учитывая рельеф определенной местности.

Это интересно: Ориентирование при помощи компаса

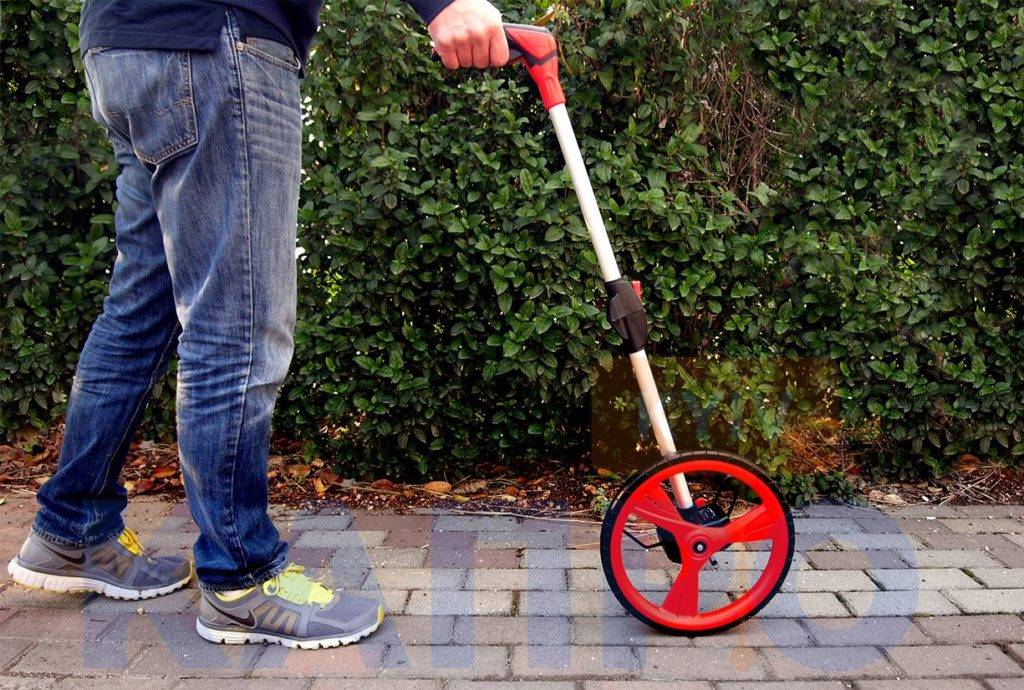

Для измерения расстояний на местности используют так называемое дорожное колесо. Такой прибор является довольно габаритным, но принцип работы его тот же. Длина окружности зубчатого колеса такого прибора обычно равна 1 метру, а циферблат заменен счетчиком, который обнуляется после одного километра пройденного расстояния. Обычно дорожный курвиметр очень удобен и легок в использовании, поскольку весит он около трех килограмм и имеет телескопическую ручку.

Разновидности курвиметров

С момента изобретения курвиметра прошло много лет. Сфера применения такого приспособления стала более широкой. Новые задачи в использовании прибора подтолкнули к изобретению новых модификаций. Теперь они имеют много полезных функций и делятся на два вида:

• механические — эти модели не требуют источника питания;
• электронные — модели оснащены дисплеем и нуждаются в источнике питания.

По функциональности устройства делятся на два вида моделей: топографические и дорожные. Топографические представляют собой карманные приборы небольших размеров, а дорожные модели отличаются более крупными размерами.

Небольшие карманные курвиметры могут быть механическими и электронными. Габаритные дорожные модели в наше время работают преимущественно от источника питания. Механические дорожные курвиметры также встречаются, но гораздо реже. Современные приборы теперь оснащены разнообразными полезными мелочами для облегчения работы. К ним относятся:

• фонарик;
• подсветка шкалы-дисплея;
• карта памяти;
• компас;
• калькулятор;
• инженерные функции;
• синхронизация с ПК.

Такими дополнительными функциями оснащены только электронные модели, поскольку для них необходим источник питания током.

Механический вариант

Несмотря на появление разных новых вариантов курвиметров, механические модели остаются востребованными. Карманные устройства имеют много преимуществ. Пользователи ценят данные приборы за то, что они:

• легкие и удобные;
• прочные и компактные;
• не нуждаются в источнике питания.

Такие модели незаменимы в полевых и экстремальных условиях, а также в походах. В простых механических курвиметрах корпус ударопрочный. Модели выполнены из качественного и легкого металла либо сплава. Ручка у них изготовлена из дерева

Карманные механические модели обладают высокой устойчивостью к влаге, что немаловажно в использовании. Особой популярностью такие курвиметры пользуются среди водителей, туристов, моряков, спасателей, путешественников, военных и других

Однако у таких моделей есть и свои недостатки. Например, после измерений необходимо выполнять дополнительные вычисления, в том случае, если нужно соотнести расстояние с масштабами карты или схемы и определить реальную длину изогнутой линии. Механические приборы часто выдают результаты измерений с небольшой погрешностью в 0,5%.

Электронные образцы

Электронные курвиметры могут дать самые точные данные, когда необходимо сделать вычисления до сотых долей измерения. Существуют кабинетные варианты, предназначенные для работы:

• за столом;
• в штабе;
• в географических институтах;
• в научных лабораториях.

Именно в лабораториях эти приборы находят самый большой спрос. Данные устройства оснащены специальными программами с нужным масштабом. В процессе работы на дисплее курвиметра появляется нужный результат.

Компактные и умные, современные модели находят применение не только в профессиональной деятельности. Некоторые модели выполнены в виде брелков или шариковых ручек, что очень удобно в походах. Такой предмет не обременяет багаж. Есть и другие преимущества у электронных курвиметров, среди которых:

• возможность работы от 1 подзарядки до 400 часов;
• легкий корпус из полимера весом до 50 гр, который не боится ударов;
• широта диапазона работы при различных температурных условиях;
• наличие дополнительных функций, которые облегчают работу и помогают в пути;
• возможность автоматизации сложных инженерных расчётов, которые будут необходимы для инженеров, архитекторов и других специалистов, работающих с чертежами, планами, схемами.

Длительность работы таких приборов будет зависеть от модификации и марки производителя, работы батарейки, аккумулятора.

К минусам стоит отнести подверженность устройства негативному воздействию влаги. Такой факт следует учитывать в эксплуатации прибора, например, при плохих погодных условиях, на воде.

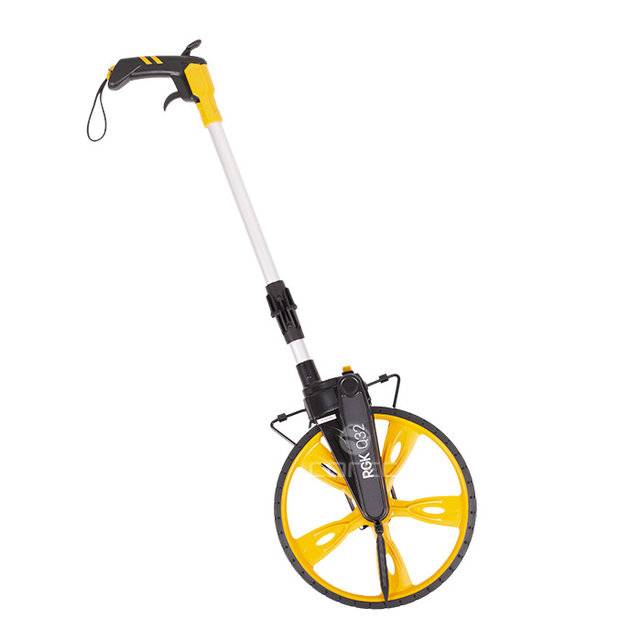

Дорожные курвиметры

Эти приборы отличаются большими габаритами, по сравнению с обычными курвиметрами. Их называют измерительным дорожным колесом. Они созданы для работы на грунте, чтобы выполнять замеры, если рельеф извилистый, так как данный факт мешает правильно измерить длину дорожной полосы или расстояние между двумя объектами.

Прибор оснащен складывающейся ручкой, большим колесом на дисках либо спицах. Колесо имеет аналоговый или цифровой счетчик. Весит прибор около 1,5 кг. Очень часто такие экземпляры продаются с чехлами и сумками, чтобы было удобно носить их с собой.

Лучшие электронные курвиметры

RGK Q159

Курвиметр данной модели имеет электронный счетный механизм, благодаря чему достигается высокая точность измерений. Устройство имеет колесо, диаметр которого — 159 мм, что обеспечивает хорошее сцепление с разными типами поверхностей. Измерительное колесо позволяет измерить расстояние дороги, произвести разметку площадки, определить периметр земельного участка.

RGK Q159
Достоинства:

• простота использования;
• удобная транспортировка;
• штанга выполнена из алюминия, телескопического вида, складная;
• наличие дисплея и панели управления на верхней части;
• прибор оснащен встроенной памятью;
• можно выбирать единицы измерения;
• питание от батареи, в комплекте при покупке есть две батареи;
• активна функция сохранения результатов;
• шины изготовлены их прочной резины;
• наличие откидной подножки.

Недостатки:

нет.

RGK Q318

Измерительное колесо со счетным механизмом электронного типа, благодаря чему можно измерять расстояние до 10 км с максимальной точностью.

Диаметр колеса — 318 мм, поэтому курвиметр имеет надёжную степень сцепки с разными поверхностями, будь то асфальт или грунтовая дорога. Прибор подходит для измерения расстояния во время проведения дорожных или строительных работ, также его легко использовать в местах, где границы имеют сложную форму.

RGK Q318
Достоинства:

• высокая точность;
• небольшая степень погрешности;
• можно использовать на различных поверхностях;
• колесо закреплено на оси с подшипниками;
• прибор фиксирует обороты, их количество;
• шина колеса изготовлена из полиуретана;
• устройство измеряет расстояние лаже на поврежденных поверхностях (ямы, трещины);
• легкий ход;
• простота пользования;
• удобная транспортировка;
• телескопическая рукоятка;
• устройства в сложенном виде компактное, не занимает много места;
• оснащен дисплеем и подсветкой;
• источник питания – батарейки;
• есть функция сохранения данных;
• наличие откидной подножки.

Недостатки:

не обнаружено.

RGK Q64

Данная модель курвиметра оборудованная счетным механизмом высокой точности, благодаря которому можно делать замеры дуг и линий. Измерительное колесо подходит и для строительных работ и при проведении дорожных. Позволяет произвести замеры площадей, определить периметр участков. Модель отличается высоким качеством и надежностью при эксплуатации.

RGK Q64
Достоинства:

• подходит для различных поверхностей;
• колесо прибора закреплено на оси с использованием шарикоподшипников;
• легкое вращение;
• полиуретановая шина;
• отличное сцепление с поверхностями;
• небольшая вибрация устройства в активном режиме;
• простота использования;
• удобная транспортировка;
• складная рукоятка;
• наличие подножки;
• удобное снятие показаний замеров;
• жидкокристаллический дисплей;
• есть светодиодная подсветка;
• можно выбирать единицы измерения показателей;
• наличие съемной батареи;
• есть функция автоматического отключения.

Недостатки:

нет.

RGK Q159 775380

Прибор оснащен электронным механизмом для считывания показателей, благодаря которому достигается высокая точность измерений с малым процентом погрешности.

Курвиметр имеет колесо диаметром 159 мм, имеет надежное сцепление с разным типом поверхности (брусчатка, грунтовка или асфальтная дорога).

С помощью устройства можно узнать длину дороги, произвести разметку площадки, вычислить периметр земельного участка.

RGK Q159 775380
Достоинства:

• доступная цена;
• телескопическая штанга из алюминия;
• на рукоятке есть кнопки управления;
• наличие дисплея;
• складная конструкция;
• можно регулировать высоту рукоятки;
• легко транспортировать;
• встроенная память.

Недостатки:

не обнаружено.

NEDO Deluxe 703111

Дорожное колесо этой модели подходит для измерения расстояния там, где использовать иные измерительные приборы, к примеру, рулетки невозможно. Прибор позволяет получить точные данные измерения, с наименьшим процентом погрешности.

NEDO Deluxe 703111
Достоинства:

• хорошая точность измерения;
• легкий ход;
• небольшая вибрация;
• удобно хранить и транспортировать;
• использование на разных поверхностях;
• полиуретановое колесо;
• эргономичная ручка.

Недостатки:

высокая цена.

NEDO 703113 (500 deluxe) 160 мм

Эта модель компактного измерительного колеса, с высокой точностью измерения расстояний на разных поверхностях с пределом измерения 9999,9 м.

NEDO 703113 (500 deluxe) 160 мм
Достоинства:

• качество сборки;
• небольшой вес и размер прибора;
• есть тормоз;
• высокая точность показаний;
• функция сохранения данных;
• можно обнулить расчеты, полученные ранее;
• простота использования.
• эргономичная телескопическая ручка;
• полиуретановая шина;
• малая вибрация в активном режиме.

Недостатки:

высокая стоимость.

Tehnik1 › Блог › Толщина лакокрасочного покрытия нового автомобиля

Приобретая автомобиль, мы радуемся его безупречному внешнему виду, его цветовому решению. Мы надеемся на то, что наш автомобиль имеет отличную и долгосрочную защиту от агрессивных воздействий среды его обитания. Лакокрасочному покрытию нашего любимого авто будут не страшны ни кислотные дожди, ни птичьи какахи, ни камешки, летящие как снаряды, ни «умелые» мойщики … Надеюсь согласитесь, что надежды надеждами, но для того чтобы спать спокойно и безмятежно необходимо измерить толщину лакокрасочного покрытия своего авто. Это единственное что можем сделать для объективной оценки ситуации. После чего у нас два варианта: либо больше ни о чём не заморачиваемся в случае толщины покрытия свыше 90 мкм, либо задумываемся на тему «Что делать?» в случае толщины покрытия меньше 80 мкм.

Хотя по хорошему (это моё личное мнение) в любом случае на авто надо нанести хотя бы простенькое защитное средство (из «восковых»). Будет резонным вопрос – «Собственно, на чём основывается подобное мнение?» Хороший вопрос! И так:Довод №1 . В Германии есть институт в Крефельде, который основательно работает в области применения лакокрасочных материалов. Они так «видят» один из возможных вариантов окрашивания автомобиля в заводских условиях (OEM – покрытие)-

Из этого следует, что толщина заводского покрытия нового автомобиля может быть в пределах от 94,5 мкм до 141,5 мкм. Довод №2

Согласно международного стандарта ISO 12944-5 срок службы покрытий зависит в том числе от толщины слоёв, входящих в данное комплексное покрытие-

Обращает на себя внимание тот факт, что для всех систем окраски минимальная величина покрытия начинается от 80 мкм. Согласно данного стандарта «Срок службы защитной системы окраски зависит от следующих параметров: — Типа системы окраски; — Конструктивного решения; — Состояния поверхности перед подготовкой; — Эффективности подготовки поверхности; — Стандарта работы нанесения; — Условий нанесения покрытия; — Уровня коррозионных воздействий после нанесения

Состояние нанесенной системы окраски может быть оценено с помощью ISO 4628-1 к ISO 4628-6. В таблицах приложения А предполагается, что первую основную покраску по ремонту для защиты от коррозии, следует осуществить тогда, когда состояние покрытия достигнет уровня Ri 3, как определено в ISO 4628-3. Исходя из этого предварительного условия, срок службы в этой части ISO 12944 определяется тремя уровнями: -Низкий (Н) от 2 до 5 лет -Средний (С) от 5 до 15 лет -Высокий (В) более 15 лет Срок службы это не срок гарантии. Срок службы это техническое определение, которое поможет владельцу установить программу обслуживания. Гарантийный срок это законное соглашение административной части контракта. Гарантийный срок обычно короче, чем предел срока службы. Нет никаких определенных правил, те, которые связывали бы срок службы со сроком гарантии.

Иногда ремонт приходится производить чаще: из-за выцветания, загрязнения, износа и других эстетических причин.»

Разновидности курвиметров для местности

Дорожное колесо используют практически при всех видах ремонтных работ на дороге или при прокладке коммуникаций. Прибор с точностью до десятой сантиметра способен определить расстояние между выбранными местами. Аппарат легок в применении все, что требуется от пользователя – настроить высоту под свой рост и идти в выбранном направлении

Изделие покажет длину поверхности и обнаружит каждую выбоину и ямку, что очень важно при строительстве. Счетчик устанавливается в двух местах: наверху, прямо у ручки или внизу, рядом с колесом

В магазинах встречается два типа устройств:

• Использующие механический счетчик;
• С электронным элементом.

Механические

Этот вариант состоит из закругленных цилиндров, по их периферии располагаются цифры от 0 до 9. Такая конструкция похоже на ту, которая устанавливается в автомобиле для отображения пройденного расстояния. Сбоку располагается специальная кнопка, нажав на нее, человек быстро обнулит информацию. Ранние показания моментально стираются и появляются нулевые отметки.

Раньше выпускались модели, которые были способны работать на расстоянии до 1 км, из-за чего показания  пришлось постоянно записывать, чтобы не сбиться со счету. Так как изделие отображает только метры и по достижению значения 999, цифры обновлялись. Поэтому для дальних замеров всегда брали бумажку и ручку или просто покупали модель совершеннее, которая могла записать до 10 км.

Когда человек проводит замеры на ровной поверхности, то необходимо подбирать изделие, которое обладает большим диаметром колеса. Это практичнее так как, из-за длины устройство быстрее катится, а рука меньше устает. Диаметр такого колеса составляет 31.847 см. Поэтому, как только колесо совершит полный оборот, то засчитается один метр. Такую конструкцию удобно использовать, так как при поломке счетчика, пользователь сможет продолжить работу, считая значения в голове.

Электронные

Оборудование оснащается электронным счетчиком и удобным дисплеем, который более точно отображает информацию на экране. Единственный недостаток модели – зависимость от батареек, без их питания прибор просто не сможет функционировать. Когда планируется провести замеры в полевых условиях, то лучше отдать предпочтение механическому варианту, или запастись аккумуляторами, иначе пройденные метры не дадут результата. Преимущества таких моделей в том, что они обладают встроенной памятью. Кроме этого, пользователь может переключаться с мили на метрическую единицу измерения или наоборот. Также некоторые приборы могут самостоятельно высчитывать площадь измеряемого участка.

Независимо от выбранной модели, приборы обладают одинаковым корпусом, который может легко складываться, чтобы транспортировка прошла с максимальным комфортом. Высота настраивается индивидуально под каждого работника. Фактический диаметр колеса отличается, у некоторых он может обладать высокими показателями, а у других нет

Важно помнить, что чем меньше колесо, тем проще транспортировать курвиметр

Самое главное, что важно учитывать при выборе, – на какой местности будет использоваться прибор, так как от этого зависит размер дорожного колеса и наличие специальных возможностей. Кроме того, это определит, какое покрытие будет установлено: гладкое, которое предназначено для асфальтированной дороги или шипованное, для обеспечения максимального комфорта по грунтовой или скользкой местности

Сравнительная таблица моделей

Чтобы вам было легче совершить выбор курвиметра, мы расположили в одной сравнительной таблице все рассмотренные в статье модели:

Название	Погрешность измерения (%)	Вес (кг.)	Стоимость (руб.)
Matrix 36001	0,5	1,07	1.500–1.700
RGK Q8	0,5	1,6	2.800–3.000
МЕГЕОН 80910	2	1,2	3.100–3.300
RGK Q16e	0,5	0,518	3.200–3.400
BOSCH GWM 32	0,5	1,4	6.100–6.700
RGK Q32E	± 5 см/100 м	1,37	6.500–7.000
Nestle 12014000	0,1	1,3	12.000–13.000
Росдортех КП-230М	0,5	2,5	16.000–17.000
RGK Q159	0,5	1,4	3.800–4.000
RGK Q318	0,5	3	4.800–5.000
ADA Wheel 1000 Digital	1	2,8	5.500–6.000
NEDO 703113	0,1	1,2	11.000–12.000
RGK Q64	0,5	2,5	14.000–15.000

Matrix 36001

Сохраните результаты голосования, чтобы не забыть!

Чтобы увидеть результаты, вам необходимо проголосовать

Как устроен курвиметр

Наверняка услышав название курвиметра, что это такое — знают немногие. Это понятно, исходя из специфической специализации прибора. Однако пригодиться он может буквально любому, кто столкнётся с топографическим изображением либо необходимостью измерить линии на грунте, имеющие изогнутый рельеф.

Приспособление изначально было устроено довольно просто — снабжённое зубчиками колёсико, каким максимально точно повторяют путь кривой, и собственно корпус, с циферблатом либо шкалой, где отсчитывается пройденное расстояние, а также стрелкой-индексом.

С расширением сфер применения курвиметр обзавёлся более точным и совершенным электронным со шкалой-дисплеем аналогом, а также увеличенным в габаритах дорожным.

Но принцип остаётся неизменным — нужно пройтись по изогнутой линии, длину которой предстоит вычислить, колёсиком, а показания, полученные на шкале циферблата, перевести в единицы расстояния с учётом масштаба. В электронном варианте курвиметр автоматически покажет результат в заданных единицах — метрах, дюймах, километрах, милях.

Механический классический вариант прибора может иметь либо вращающийся относительно неподвижной стрелки циферблат, либо наоборот — вертящуюся вслед за колёсиком стрелку на статической круглой шкале. Один оборот колеса заставляет отклоняться ровно на 1 деление разметки. Как правило, шкалы две — по обе стороны, на одну нанесены сантиметры, на другую — дюймы.

Достаточно по схематическому изображению провести курвиметром, старательно повторяя контур интересующей линии, а затем полученные на шкале данные соотнести с масштабом, чтобы вычислить реально имеющееся расстояние.

Как использовать курвиметр

Понятно, что механический курвиметр не настолько точен, как его электронные усовершенствованные модели. Но его погрешность, что равна 0,5%, тем не менее вполне справится в ситуации, где особая точность не настолько важна.

Электронные аналоги уже могут похвастать гораздо меньшей погрешностью — в диапазоне до 0,2%, которая колеблется от конкретного вида модели. Именно они на сегодня востребованы там, где нужны профессиональные точнейшие расчёты.

В любом случае, оттого до сих пор высока востребованность вычислений курвиметром, что это на практике выходит гораздо легче, быстрее и точнее, чем линейкой или же рулеткой.

Как правильно измерить расстояние кривой линии дороги

Разберём основные моменты, которые необходимо соблюдать при использовании курвиметра. Они помогут вам более качественно измерять кривую линию дороги:

• при измерении больших расстояний не пытайтесь совершить работу на одном дыхании. Как только вы чувствуете усталость, лучше остановиться и отдохнуть, а после уже и продолжить путь. Иначе рука может дрогнуть, и результат уже не будет точным;
• для того, чтобы максимально сгладить погрешность измерения, можно провести повторный замер (после первой замерки необходимо начать с точно того же места, где и был закончен процесс);
• отмечайте промежуточные результаты (между самостоятельно выбранными контрольными точками). Этот нюанс очень важен, если вы производите замеры группой (в дальнейшем можно обсудить маршрут между определёнными точками).

Измерить расстояние по карте

Для точного измерения расстояния на карте пользуются циркулем-измерителем, курвиметром и масштабной линейкой. Циркуль-измеритель должен без труда разводиться и сохранять приданное положение, а его острие – давать тонкий накол.

Курвиметр применяется для измерения длин кривых линий. Устроен он просто: колесико, находящееся внизу, соединено системой зубчатых передач со стрелкой, которая при движении колесика вдоль измеряемой на карте линии вращается и указывает отсчет на шкале циферблата.

У некоторых курвиметров вместо стрелки вращается циферблат. На этих устройствах шкала имеется с двух сторон: на одной стороне – в сантиметрах, а на другой – в дюймах.

Чтобы установить соответствие цены деления измеряемой величине, следует измерить известную длину какой-нибудь линии и сравнить.

Измерение расстояний на карте с помощью циркуля и линейного масштаба выполняется в следующем порядке. Допустим, нужно определить расстояние между двумя точками А и В.

Раствором циркуля зафиксируем это расстояние и, не меняя раствора, перенесем циркуль на линейный масштаб так, чтобы одна ножка точно совпала с нулем или с подписанным делением вправо от нуля, а другая встала влево от нуля. Произведя отсчет по делениям масштаба, определим, что измеренное расстояние между точками А и В равно 290 м.

Держать циркуль при измерениях следует всегда правой рукой с небольшим наклоном от себя, причем так, чтобы его ножки только слегка прикасались к делениям масштаба.

Для определения расстояния на карте с помощью курвиметра нужно предварительно совместить его стрелку с начальным делением шкалы циферблата, а затем установить колесико в исходной точке и осторожным движением прокатить курвиметр вдоль измеряемой кривой линии до конечной точки.

При движении курвиметра необходимо следить, чтобы стрелка вращалась в правильном направлении. Если курвиметр имеет шкалу, выраженную в километрах, измеренное расстояние следует отсчитывать по делениям, соответствующим масштабу карты.

Так как 1 см на карте соответствует 2 км на местности, искомое расстояние будет 2 • 16 = 32 (км). При работе на карте 1:100 000 (где 1 см соответствует 1 км) полученное число сантиметров будет соответствовать такому же числу километров.

При отсутствии курвиметра для измерения кривых линий можно воспользоваться циркулем, применяя способ «шага», подобно тому, как это делается при измерении длинных линий.

На практике сотрудники МЧС измеряют расстояние на картах с помощью масштабной линейки, которая имеет шкалы для измерения расстояний на топографических картах среднего и мелкого масштабов. Так как на линейке имеются сантиметровые деления, то практически она пригодна для измерения расстояний на любых картах.

Поскольку с помощью циркуля расстояние определяется более точно, чем линейкой, можно воспользоваться циркулем и масштабной линейкой, используя последнюю в качестве линейного масштаба.

Измерить расстояние на карте онлайн

3planeta.com

С помощью этого сервиса вы можете определить суммарное расстояние между двумя или более точками на планете Земля, соединенных прямыми линиями. (Все точки нужно указывать щелчками).

Расстояние определяется в метрах и автоматически перекодируется в ярды. Как пример рассмотрено определение длины озера Лох-Несс в Шотландии.

mapsdirections.info

Выберите местоположение посредством нажатия на карту или использования поля поиска. Это позволит установить первый маркер. Нажмите снова на карту или введите другой объект поиска для установки второго маркера. Требуется как минимум два маркера для измерения расстояния и как минимум три маркера для измерения площади.

Все маркеры при необходимости можно перемещать на карте. Если вы допустили ошибку, нажмите на кнопку . Нажмите на кнопку , чтобы удалить все пункты с Google Карты и начать снова.

Результаты измерения расстояния будут указаны в метрах, километрах, футах, ярдах и милях. Результаты измерения площади будут указаны в квадратных метрах, квадратных километрах, квадратных футах, квадратных ярдах и акрах.

1. Как измерить расстояние между точками на Google Картах:
2. Откройте Google Карты на компьютере. Если для них включен упрощенный режим (обозначается значком молнии в нижней части экрана), то измерить расстояние нельзя.
3. Наведите курсор на начальную точку и нажмите правую кнопку мыши. Откроется меню.
4. Выберите Измерить расстояние.
5. Укажите на карте вторую точку, нажав левую кнопку мыши. Точно так же можно добавить ещё несколько точек.
6. При необходимости вы можете перетащить точку в другое место или удалить, нажав на нее.
7. На карточке в нижней части страницы будет указана общая протяженность пути в километрах и милях.
8. Когда закончите, нажмите на значок Закрыть.
