Типы светильников и расчет освещения помещения: используем калькуляторы для расчета, а также какие бывают типы светодиодных светильников

Самый простой способ расчета освещенности помещения светодиодными лампами

Проще всего сделать расчет освещенности помещения светодиодными лампами следующим способом:

Рассчитаем нужную величину светового потока (в люменах).

Для этого просто перемножим известные величины:

площадь помещения × норму освещенности × корректировочный коэффициент по высоте потолка.

Например, площадь помещения — 15 м², высота потолков — 2.5 м, а значит коэффициент равен единице, помещение — кухня, для которой норма освещенности составляет 150 Лк

В результате получаем:

15 × 150 × 1 = 2250 люмен (лм).

Второй шаг в расчете — это вычисление количества и мощности светодиодных лампочек.  Здесь можно поступить двумя противоположными способами.

1. Разделить общий световой поток на мощность ламп, чтобы получить их количество. При этом мощность светового потока обычно указывается на упаковке лампочки, и она не равняется мощности. Например, лампа мощностью 10 Вт дает поток 800 люмен. То есть, в результате получаем 2250 / 800= 2.8 или 3 лампы.
2. Более обоснован другой способ расчета. Расчет строится исходя из количества точек освещения, установленных в помещении. Например: 2250/6 ламп = 375 люмен. Такой поток дают лампы мощностью 5 Вт.

При последнем варианте помещения увеличение количества ламп меньшей мощности приводит к более равномерному распределению света по помещению.

Основные правила и нормы освещения

•  специальные «островки» освещения в затемненных комнатах воспринимаются более спокойно, чем общее освещение;
• верхний главный свет лучше дополнить боковым освещением, потому что при экоосвещении лучи солнца падают под определенным углом, а не прямо;
• наилучшим вариантом будет использование разных типов светового спектра: лампы накаливания и дневного света, а также галогенные лампы;
• наиболее важен и цвет излучаемого света: например, синий цвет будет успокаивать, а красный наполнять энергией, но в некоторых случаях и раздражать;
• галогеновые лампы будут давать свет, максимально приближенный к экоосвещению;

• при планировке системы освещения ориентируетесь на размеры и назначение комнат.

Советы по освещению прихожей

• мощность всех ламп в прихожей будет зависеть от их цветового оформления;

• светильники, как правило, монтируют в стены вдоль всей прихожей;
• наилучшим освещением для зеркала будут боковые светильники на уровне лица, это нужно для того, чтобы добиться более правильного отражения;
• в верхние панели шкафа встраивают обычно точечные светильники, чтобы было отлично видно их содержимое;
• визуально уменьшить длинную прихожую можно с помощью настенных светильников поочередно расположенных с двух сторон. Маленькую же прихожую можно визуально расширить  при помощи подсветки всех стен и зеркала.

Нормы по освещению гостиной

• возможно, применять от 3 до 8 светильников для освещенности помещения в зависимости от его площади и размеров;

• альтернатива главной люстре – это специальные настенные лампы, которые направлены вверх;
• обычный классический торшер можно заменить подвижной напольной лампой;
• все светильники прячут за карнизами по всем периметру помещения для более равномерного и мягкого освещения;
• при помощи точечных галогеновых светильников можно расставить акценты на определенных предметах декора;
• можно визуально увеличить помещение при помощи подсветки стен по всей линии пола;
• для работы за компьютером, чтения, вышивания и других прочих занятий подойдет подвесной светильник, либо настенная подвижная лампа, а также напольный светильник.

Улучшения по освещению спальни в доме

• при выборе освещения спальни выбирайте неяркую потолочную лампу;

• для платяного шкафа подойдут точечные светильники;
• у изголовья кровати вы можете установить легко меняющуюся настенную лампу; стандартный вариант – лампа на прикроватной тумбочке или ночном столике с непрозрачным абажуром, который дает направленный световой поток;
• романтическое настроение в спальне поможет создать низкий напольный светильник.

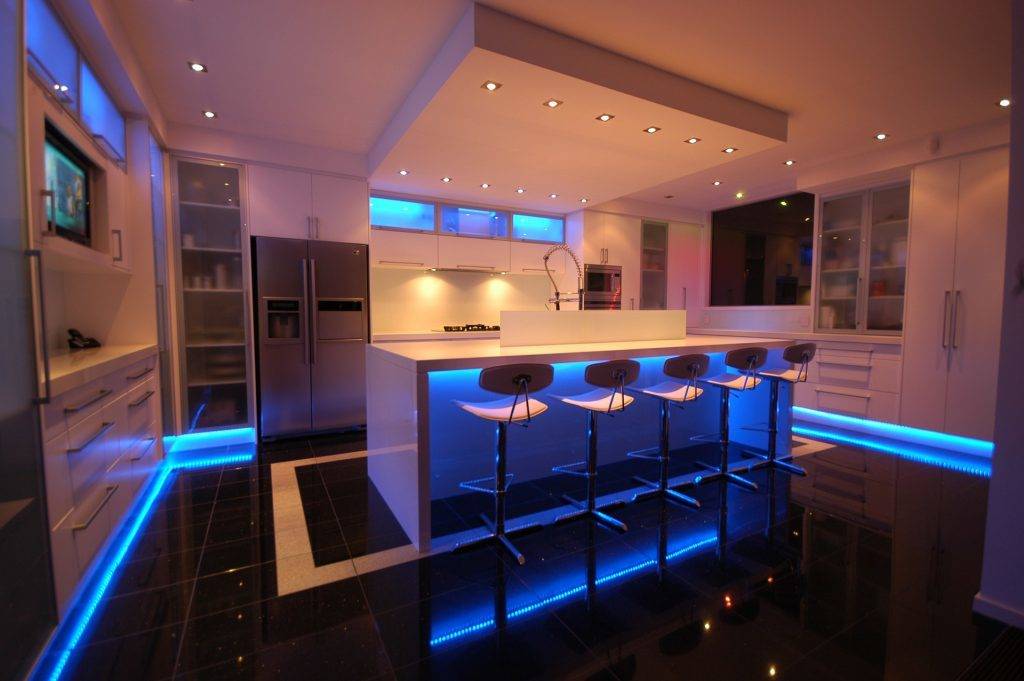

Рекомендации по освещению кухни

• обычно светильники общего освещения располагают над столом: причем для прямоугольного стола необходимы лампы линейного расположения, а для круглого стола подойдут лампы вокруг его центра;

• основное освещение принято размещать над рабочей поверхностью кухни, над мойкой и плитой;
• точечные светильники, вмонтированные в кухонные шкафы, обеспечат мягкое освещение по всей рабочей поверхности, а лампы внутри шкафов обеспечат декоративный свет.

Основы по освещению детской комнаты

Лампы в детской

При создании правильного освещения в детской комнате вам понадобятся следующее:

•  яркая центральная лампа;
• настенная лампа с регулировкой мощности над кроватью;
• обязательна настольная лампа – достаточно яркая, которая будет освещать всю поверхность стола, и лучшим выбором будет неоновая лампа, так как она не перегревается.
• необходима дополнительная освещенность рабочего места, особенно если ребенок использует компьютер.

Советы по освещению ванной комнаты

При освещении ванной комнаты отлично подойдут потолочные галогеновые лампы либо точечные лампочки по всему периметру. Над зеркалом устанавливают матовые лампочки либо направленные рожки.

Важно понимать, что дополнительная подсветка важна не только при работе за компьютером, но и при просмотре телевизора. Это снимет напряжение с глаз, которое возникает при резком контрасте света и тени.. Запомните, правильно выстроенная система и соблюдение всех норм освещения в деревянном доме – это залог здоровой и оптимальной работоспособности, отличного настроения, поэтому не стоит экономить на освещении и жалеть свое время на ее детальное планирование

Запомните, правильно выстроенная система и соблюдение всех норм освещения в деревянном доме – это залог здоровой и оптимальной работоспособности, отличного настроения, поэтому не стоит экономить на освещении и жалеть свое время на ее детальное планирование.

Что учитывается в расчете освещенности комнаты

Интенсивность и тип освещения зависит от назначения комнаты

Создание качественной подсветке в каждом помещении зависит от ряда факторов. К ним относятся площадь комнаты, ее предназначение, расстановка мебели, необходимость зонирования, отделка и другие критерии.

Раньше расчеты для каждого конкретного помещения производились с учетом мощности. Использовались таблицы, в которых в зависимости от типа комнаты высчитывалась суммарная мощность ламп. Этот метод является некорректным, так мощность – это единица расчета энергии, а не светового потока. Связь этих двух величин есть, но она не подчиняется строгому соотношению, подходящему для всех осветительных приборов. Такой способ подходил только для лампочек накаливания. Люминесцентные, светодиодные и другие приборы потребляют другое количество электроэнергии и дают другой уровень яркости.

Выбирать источники света стоит по световому потоку и освещенности. Эти величины связаны друг с другом. Световой поток 1 Лм на площадь, равную 1 кв.м., создает освещенность 1 лк. Для каждой комнаты есть своя норма.

Нормы освещенности

Санитарные нормы, прописанные в официальных документах СНиП и СанПиН, требуют следующего уровня освещенности для жилых помещений:

• жилые комнаты 150 лк;
• детская 200 лк;
• кабинеты, библиотеки 300 лк;
• комната для выполнения точных чертежных работ 500 лк;
• кухня 150 лк;
• ванная, санузел 50 лк;
• сауна, баня 100 лк;
• коридор 50 лк;
• лестничная площадка 20 лк;
• гардеробная 75 лк%
• крыльцо 6 лк;
• площадка рядом с запасным входом 4 лк;
• дорожка у входа в дом на протяжении 4 метров 4 лк.

Способы выполнить расчёт люменов для помещения и числа ламп

Расчёт по световой мощности

Освещённость в помещении – частное от деления (Ф) от светильников на (S), Е = Ф / S. Тогда для установления уровня освещённости служит формула расчёта освещённости помещения: Ф = ЕxSxk. Е – норма освещённости 1 кв. м помещения из т.2 (лк), а S – площадь. Коэффициент k в обычном расчёте – 11/10 (при высоте 2,5-2,7 м). Получим мощность светового потока (лм). Далее рассчитывается подбираемое число ламп по их мощности (Лм). Просчитанную мощность светового потока в Люменах делим на величину светового потока одной выбранной лампы из табл.3.

Освещённость и высота подвесаИсточник vdome.club

Зависит k от характера отражения от стен, потолка, поверхностей света в помещении (в специальных таблицах) и высоты подвешивания источника света. Если потолок и лампа повыше, то количество люксов в таблице 2 следует увеличить (по коэффициенту).

Видео описание

Видео покажет и расскажет, как рассчитать освещение в помещении.

Рассчитываем по затрачиваемой мощности электричества

Метод не совсем точен, но прост в вычислении. На освещение 1 м2 поверхности усреднённо требуется 20 Вт. Площадь освещения светодиодного светильника умножаем на количество требуемых ватт. Результат и есть общая мощность. Она делится на мощность самой лампы для определения числа ламп.

Всегда следует ориентироваться на действующие нормы освещённости для жилых помещений и на маркировку ламп производителя.

Таблица 3. Световые потоки по мощности светодиодных ламп

Мощность светодиодной лампы, Ватт	Величина светового потока, Люмен
3-4	250-300
4-6	300-450
6-8	450-600
8-10	600-900
10-12	900-1100
12-14	1100-1250
14-16	1250-1400

Для комплексной системы освещения с помощью нескольких светодиодных ламп следует рассчитывать суммарный поток составных элементов. Качество освещённости зависит от равномерного расположения осветительных ламп.

Освещение в прихожейИсточник roomester.ru

Пользователи Интернета без затруднений смогут выполнить расчёт светодиодных светильников по площади помещения в калькуляторе, разработанной сервисной программой. После ввода основных исходных данных для программы просчитается автоматически требуемый результат без дополнительных поисков нормативных данных и методов расчёта. Дробный результат округляется в большую сторону.

Коротко о главном

Санитарные нормы по освещённости устанавливаются для охраны здоровья и безопасности человека, поэтому при установке ламп обязательно сверяются с ними. Точно измерить поток света сложно и долго, для упрощения используются в расчётах справочные, сравнительные таблицы с усреднёнными данными.

Светодиодные лампы целесообразнее в применении почти по всем требованиям. Более высокая стоимость окупится на энергосбережении.

Установка точечных светильников

Чтобы создать в жилом помещении наиболее приятную атмосферу, необходимо учесть множество разных моментов. Прежде всего, большую роль играет непосредственно дизайн комнаты. Богатый рынок декоративных материалов на сегодняшний день позволяет создавать настоящие шедевры архитектурного искусства в обычных квартирах. Вторым важным фактором, конечно, является мебель в помещении. Правильный подбор необходимых атрибутов комнатного антуража в мгновение ока изменит любую комнату в квартире или доме до неузнаваемости. И наконец-то третьим и наиболее главным элементом в любом помещении является освещение. На сегодняшний день в этой сфере наблюдается появление большого числа всевозможных инноваций. Стоит отметить, что люди понемногу отходят от использования обыкновенных ламп накаливания. Ведь они не могут похвастаться ни экономностью, ни длительным сроком службы. Вдобавок к этому, ученые выяснили, что лампы накаливания вредны для человеческого здоровья. Поэтому люди стали использовать в домах вместо банальных люстр такие источники света как точечные светильники. С их помощью можно не только организовать эстетически приятный режим освещения, но и создать подчеркнуть атмосферный дизайн в комнате.

Немного об экономике

Владельца предприятия волнует не только комфорт рабочего персонала: для него важно снизить при этом потребление электроэнергии. Достичь этой цели можно разными путями:

• применить более мощные осветительные приборы, уменьшив за счет этого их количество;
• использовать приборы с пониженным тепловыделением, что позволит сэкономить на кондиционировании цеха;
• уменьшить затраты на обслуживание светильников. Сейчас на многих заводах практикуется единовременная замена всех источников света в цехе по мере приближения к завершению срока их службы.

Перспективным вариантом является применение светодиодных светильников. Промышленное светодиодное освещение отвечает всем требованиям энергосбережения, долговечны и не требуют текущего обслуживания.

Для чего необходимо выполнять расчет

Какими бы совершенными осветительными приборами не было оснащено жилище, желаемого эффекта можно достичь только в случае их правильного применения. Грамотно организованное расположение светильников поможет обеспечить благоприятные условия для здоровья зрительного аппарата человека и создаст комфортную атмосферу для жизнедеятельности хозяев

Поэтому очень важно ответственно подойти к проектированию и расчету основных светотехнических параметров помещения

При оценке необходимого освещения принимаются во внимание такие параметры, как освещенность (измеряется в люменах), яркость (оценивается в люксах) и сила света (единицей измерения является кандела)

Первая величина считается наиболее важной и зависит от значения светового потока, который распределяется по рабочей плоскости

Оптимальное значение параметра для рабочего места

Требования к освещению рабочего места определяется по ряду параметров. Ключевые требования к освещению:

Яркость должна быть отлажена таким образом, чтобы не создавать проблем со зрительными органами человека. Она не должна быть слабой, чтобы сотруднику не приходилось напрягать глаза, но и не должна быть ослепляющей, из-за чего работать не получится.
Подсветка должна быть равномерной. Сотрудник не должен страдать от избытка неудачных теней. Если базового света не хватает для их устранения, то требуется подключить вспомогательные источники света

Например, лампу настольного типа.
Восприятие света может быть индивидуальным, поэтому важно оставлять сотруднику возможность самостоятельно отлаживать какие-то параметры, которые обеспечат ему комфортное восприятие света и продуктивную работоспособность.

Недостаточное освещение и несоблюдение этих требований при организации рабочего места приведёт к ухудшению зрения сотрудников в офисе или ином помещении, снижению рабочей эффективности и низкому достижению целей компании. Если часть сотрудников имеет изначальные проблемы со зрением, им может потребоваться обеспечение дополнительных условий, которые позволят эффективно работать.

Два вида света задействуется в повседневной жизни: естественный и искусственный. Оптимальным признаётся сочетание этих типов. Такое сочетание именуется комбинированным (смешанным) вариантом.

Организация комфортного рабочего места

В зависимости от условий труда определяются следующие нормы:

• офис малых размеров требует средней света не менее 500 люкс;
• опен-спейс нормируется показателем не менее 750 люкс;
• зал для конференций — 300 люкс;
• помещение для приёма, секретариат — 300-500 люкс;
• помещения с компьютерной техникой — 400 люкс;
• помещения технического назначения и коридоры — 100-200 люкс;
• архивная комната — 75 люкс.

Если сотрудники работают за компьютером, то обязательно необходимо регламентировать перерывы в выполнении их деятельности. Несоблюдение правила негативным образом скажется на их здоровье и продуктивности. Днём сотрудники могут работать без перерывов не более 2 часов, ночью — не более часа. Каждый сотрудник в обязательном порядке должен устраивать себе перерыв от работа до пятнадцати минут. Это создаст глазам необходимые условия для отдыха. Кроме того, полезно совершать упражнения для отдыха глаз. Но последняя мера не является обязательной, она носит исключительно рекомендованный характер.

Факторы зрительного комфорта

Освещение рабочего места требует учитывания нескольких факторов. К таким факторам относится следующее:

• цветовой интерьер помещения. Оптимальнее всего использовать светлые, зелёные или желтоватые оттенки, так как они положительным образом сказываются на зрении. Такие оттенки являются более щадящими и не требуют избыточно напрягать зрительные органы;
• отлаженная яркость и контрастность;
• световая однородность;
• устранение бликов и мерцания с поверхностей (например, экрана монитора).

Все эти факторы влияют на свет, вместе с ним комфорт, степень утомляемости и расслабление глаз. Требуется подобрать правильный светильник и организовать сотрудникам условия максимально комфортные как по части наружного, так и по части внутреннего пребывания (организовать дежурное освещение, общее и т.д.).

Выбор ламп для освещения рабочего места

Рабочему месту подходящее значение параметра придадут лампы светодиодного типа. Помимо выполнения центральной задачи, они обладают следующими преимуществами:

• небольшая стоимость;
• длительный период эксплуатации;
• малый расход электроэнергии.

Второе место можно отдать лампам галогенного типа. Но при их покупке стоит учитывать, что у них высокая степень нагрева и не получится встроить их в любые приборы.

На третьем месте люминесцентная лампа, она также может быть использована, но её свет гораздо хуже (является неестественным).

Оптимальнее всего комбинировать варианты и приобретать вспомогательный свет (специальная электроустановка и так далее).

Освещение рабочих мест требует выбора подходящего типа лампы, также уделяйте внимание месту расположения светильника, благодаря которому выполняется освещение рабочей зоны. От этого зависит, насколько удачным будет выбранный вариант

Неправильно расположенный светильник приведёт к утомлению глаз и ухудшению зрения, в то время как корректно расположенный поможет выполнять работу успешно.

Как нормируется освещенность в зависимости от комнаты

Освещенность измеряется в люксах и является самым точным показателем для определения качества света, так как показывает, сколько света приходится на 1 квадратный метр. Сила света в люменах не отражает фактического положения дел, так как поток может распространяться в разных направлениях, что нежелательно при освещении помещений.

Освещенность комнаты имеет решающее значение для комфорта человека и создания уютной обстановки.

В базовом значении 1 люкс равен силе света в 1 люмен, распространяемой на площади в 1 квадратный метр. То есть, если лампа выдает 200 Лм и распространяется в пределах 1 кв.м., освещенность составит 200 Лк. Если этот же источник света распространяется на 10 квадратов, то значение освещенности будет равно 20 люксам.

В СНиП есть нормы освещенности не только для производственных, но и для жилых помещений. Ими и нужно руководствоваться при расчетах. Подходящее значение должно быть ориентиром, который упростит работу и гарантирует хороший результат. Ниже даны некоторые нормативы:

1. Подвальные помещения, цокольные этажи и чердаки – 60 Лк.
2. Кладовки, подсобные помещения и т.п. – 60 люксов.
3. Лестничные площадки и марши, входное пространство в многоквартирных домах – 20 Лк.
4. Коридоры в квартирах или частных домах – 50 люксов.

5. Прихожие – 60 Лк, при этом часто требуется дополнительное освещение зеркала.

6. Спальни – 120-150 люксов. При этом стоит подбирать источники отраженного или рассеянного света, создающие комфортную обстановку.
7. Ванные, санузлы – 250 Лк.
8. Кухни – не менее 250 люксов, может потребоваться зонирование освещения.
9. Рабочие кабинеты или домашние библиотеки – 300 Лк и более.
10. Столовые зоны или отдельные помещения – 150 Лк.
11. Жилые комнаты – 150 люксов.
12. Детские – от 200 Лк.

Нужно помнить о том, что это расчет света на квадратный метр. То есть, если площадь помещения 10 квадратов, норма умножается на 10, чтобы определить суммарный показатель, который должен выдавать источник света, или несколько, все зависит от типа оборудования и его мощности.

Для чего нужно делать расчет освещенности?

Расчет количества светильников и выбор их мощности производится с целью создания комфорта для человека, находящегося в условиях искусственного освещения. Дело в том, что чрезмерно яркий свет или наоборот его недостаток вынуждают наши глаза напрягаться. Частое напряжение зрительных органов приводят к утрате зрения. Кроме того, ученые доказали, что плохое освещение негативно влияет на психоэмоциональное состояние человеческого организма.

Идеальный свет для наших глаз несут природные источники освещения (утренний, дневной и вечерний свет). Ключевой задачей проектирования систем освещения выступает создание условий, при которых искусственный свет в помещении будет максимально приближен к естественному.

Результаты преобразования электрической энергии в электромагнитное излучение воспринимается нашим зрительным органом как свет. В СНиП присутствуют правила, согласно которым подбираются осветительные приборы для различных типов помещений.

Нюансы освещения помещений

Для подсвечивания комнат ориентируются на площадь помещения, выбранную схему размещения светильников (к примеру, с люстрой и точечными светодиодными лампами) и мощность осветительных приборов. Свет должен равномерно рассеиваться по квартире или офису.

Какие лампы выбрать для освещения

Критическими параметрами, от которых зависит качество освещения, являются:

• температура цвета;
• тип рассеивателя;
• световой поток.

Цветовая температура

Традиционно цветовую температуру можно разделить на три основных диапазона:

• теплый белый свет – 2500-3000 К;
• белый – 3000-4200 К;
• холодный белый – 4500 К и выше.

Чем выше температура цвета, тем более ярко светят лампы, при этом в спальне и комнатах отдыха не рекомендуется использовать чересчур холодные, а в местах чтения – теплые оттенки.

Световой поток

Выбирая светодиодную лампу, обратите внимание на ее номинальный световой поток. Его значение зависит от ряда факторов и страны-производителя

В среднем для диодных изделий мощностью 4,8 Вт наблюдается следующая зависимость:

• лампы из Китая – 240 лм;
• Тайваня – 380-420 лм;
• Европы – 500 лм и выше.

Не забывайте, что мощность лампы с более теплым светом должна быть на 20-25 % выше, чем у источников с холодным белым светом.

Общая освещенность помещения, безусловно, зависит от числа светодиодных светильников, но это далеко не все параметры, которые нужны учитывать при выборе. Обязательно ориентируйтесь на температуру цвета, световой поток и мощность изделия

Для создания равномерного свечения с помощью светодиодов важно выполнить максимально точные расчеты, чтобы не получилось так, что одна комната освещена слишком ярко, а в другой катастрофически не хватает света

Альтернативы ручному расчету уличной освещенности

Чтобы реальность после установки фонарей или прожекторов соответствовала ожиданием, необходимо учитывать массу факторов. На итоговый результат могут повлиять свойства ламп, угол наклона опор, нацеливание и ослепленность, варианты размещения светоприборов и многое другое. Учесть большое количество факторов и минимизировать ошибку помогают программные продукты.

Самые популярные среди проектировщиков:

·Dialux – способен учитывать даже погодные условия, строить 2-мерные и 3-мерные модели, создавать видео-визуализацию.

·Light-in-Night Road – мощный инструмент для онлайн расчета уличного освещения различных объектов от локальных автодорог до многоуровневых дорожных развязок, магистралей и эстакад.

·NanoCAD – позволяет делать точные вычисления и создавать проектную документацию, имеет достаточно простой интерфейс.

Перечисленные сервисы имеют как бесплатные, так и коммерческие версии, дополнены базами светильников, открывают широкие возможности визуализации. Программы – это еще отличная возможность для проверки и анализа правильности проделанных вычислений. Кроме того, их использование необходимо, когда речь идет об индивидуальном проекте, например, парка отдыха с уникальной планировкой и персональным ландшафтным дизайном.

Еще одна альтернатива использования формул – калькулятор уличного освещения. Достаточно ввести необходимые параметры, и через пару секунд вы получите искомый результат.
