Как сделать теплый пол в ванной под плиткой своими руками в доме: Инструкция + Видео

Особенности монтажа на электрический и водяной теплый пол

Укладывать в ванной комнате можно как электрический, так и водяной пол, после чего их покрывают керамической плиткой. Если говорить о подключении эклектического пола, то обычно проблем не возникает, тогда как организовать водяной теплый пол в квартире, получается не всегда.

Электрический пол

В этом случае, в качестве нагревательных элементов используется одно или двужильный кабель, который после монтажа заливается стяжкой. Одножильный кабель будет более дешевым, зато двужильный провод более надежный.

Обязательно учитывайте то, что покрытие теплого пола цементной стяжкой уменьшает высоту помещения, а монтаж сверху кафельной плитки, делает высоту комнаты еще меньше.

Чтобы забрать минимум высоты ванной комнаты, можно использовать готовые маты, которые укладываются на старую стяжку, но она должна быть ровной, после чего наносится клей и монтируется плитка. Этот способ больше подойдет для квартир с невысокими потолками, так как в них уменьшение высоты на несколько сантиметров является критическим фактором.

Инфракрасный пол

Одной из популярных современных разновидностей электрического теплого пола является инфракрасный обогрев. Такие элементы состоят из тонкой пленки, внутри нее запаяны пластины, при помощи которых и обеспечивается инфракрасный нагрев.

Для пола в ванную комнату могут подойти только инфракрасные углеродные элементы, так как они не подвержены коррозии и если какая-то их часть выйдет из строя, то остальные элементы продолжают работать. Толщина такого материала всего несколько миллиметров, поэтому его монтаж не отбирает высоту помещения.

При монтаже такого пола, обязательно должна устанавливаться теплоотражающая подложка, стекловолоконная сетка. Пленкой покрывают до 75% помещения, ее не устанавливают под мебель, так как в этих местах пол будет перегреваться, от чего нагревательные элементы могут преждевременно выйти из строя.

Общим недостатком установки эклектических обогревательных элементов в ванной является то, что это влажное помещение, поэтому если неправильно выполнить монтаж, то есть большая вероятность выхода из строя таких систем отопления.

Водяной теплый пол

При выборе водяного теплого пола, обогрев осуществляется за счет циркуляции воды по трубам, их можно подключать как к системе централизованного, так и автономного отопления.

Если у вас централизованная система отопления, то подключение водяного теплого пола приведет к тому, что в общем трубопроводе может уменьшиться давление. Обязательно надо установить насос, а в случае поломки, надо будет демонтировать не только напольное покрытие, но и стяжку, в которую укладывается система труб для отопления пола.

Перед укладкой теплого пола, основание надо не только выровнять, но и провести его тепло и гидроизоляцию. Необходимо найти удобное место для насоса и терморегулятора. Соединение труб должно проводиться качественно и надежно.

Основными преимуществами водяного теплого пола являются простота монтажа, надежность и экономия электроэнергии.

Проверка системы теплый вол в ванной на работоспособность

Этому этапу важно уделить особое внимание. После того, как все работы по укладке кабеля будут завершены, нам необходимо провести полную проверку работоспособности всего оборудование. Это нужно сделать перед заливкой

Проводим заливку только после того, как мы удостоверились в том, что никаких ошибок не совершено и вся система будет работать. В противном случае, придется провести демонтаж и начинать всю работу практически с нуля!

Это нужно сделать перед заливкой. Проводим заливку только после того, как мы удостоверились в том, что никаких ошибок не совершено и вся система будет работать. В противном случае, придется провести демонтаж и начинать всю работу практически с нуля!

В тестировании пленочного теплого пола в ванной нет ничего сложного! Для начала проведем напряжение на кабель, следующим шагом будет проверка сопротивление кабеля. Проверку можно совершить используя специальный тестер. Все необходимые показатели проверяем в паспорте изделия, в нем производитель указал все точные данные которые будут способствовать стабильной работе системы.

Мы проверили все необходимые показатели. Теперь можно начинать заниматься цементной стяжкой, ее толщина должна быть не более 4-5 см. В нашем же случае производится укладка плитки.

Порядок работы

Рассмотрим подробно, как сделать электрический теплый пол в ванной комнате своими руками.

Подготовка основы

• Демонтировать старую облицовку, все очистить и отмыть. Выявленные дефекты – трещины, разгерметизированные стыки – устранить.
• Выровнять перекрытие. Лучший способ – использовать смесь самовыравнивающуюся.
• Произвести гидроизоляцию основы. Как правило, используется пленка п/э – самый дешевый вариант.

Утепление пола

Желательно выбрать материал с теплоотражаюшим слоем. Тогда часть тепловой энергии не будет «уходить» вниз, к соседям. Другой способ – утеплитель сверху накрыть листами фольги.

Монтаж ИК-пленки

Материал укладывается на основу, после чего подключаются приборы – регулятор температуры и датчик. В сопроводительной документации обязательно есть инструкция по установке. Нужно учесть, что обогреватель ИК не должен накрывать более половины всей площади комнаты. Отстояние пленки от стен – порядка 8 см. Технология укладки хорошо видна на рисунке.

Между соседними полосами оставляется зазор около 50 мм, а сами они укладываются по длине помещения. Так будет меньше разрезов и подключений. Все края крепятся к основе строительным скотчем.

• Проверяется работоспособность.
• теплый пол накрывается пленкой (полипропиленовой или лавсановой) для защиты от механического повреждения. Плюс – армирующая сетка. В некоторых случаях, если поверхностная отделка предполагает «грубую» работу (например, с плиткой), целесообразно сделать тонкую стяжку.

Эл/кабель

• Кабель укладывается рядами или петлями, в зависимости от рекомендации производителя. На рисунке показан один из вариантов.
• Датчик помещается в «гофру» или трубу пластиковую малого диаметра. Его местоположение – между соседними «проводами» в любом удобном месте. Есть нюанс – один конец трубки должен располагаться выше будущей стяжки, иначе в случае поломки датчика заменить его без ее частичной разборки не получится.
• Проверка исправности всей эл/цепи.
• Заливка раствора ЦПС. Стяжка должна превышать уровень закладки кабеля минимум на 3 см.

Особенности монтажа

• Включение системы в работу производится только через 4 недели. Это время необходимо для качественного просыхания пола. В противном случае стяжка или даст сквозную трещину, или покроется «паутиной».
• Регулятор следует расположить на стене в таком месте, чтобы исключить попадание на него капель воды.

В принципе, ничего сложного нет. Отдельные моменты по работе с конкретным видом продукции отражены в инструкции (руководстве) на материал. Вот ее требования и нужно соблюдать в первую очередь, особенно по подключению к эл/сети.

Виды электрических тёплых полов

Как утверждают эксперты, теплый пол электрический выполняют в двух основных разновидностях: кабельный и плёночный (инфракрасный). Далее вкратце ознакомимся с каждой из описанных технологий. Как можно понять из названия в первой конструкции в качестве нагревательного элемента используют кабель.

Проводка укладывается вручную с определённым шагом, причём возле ограждающих конструкций кабеля монтируются на меньшем расстоянии относительно друг друга, в более тёплых местах реже (при использовании плёнки такая схема не применяется).

Кабеля могут быть одно или двухжильными, хотя последняя разновидность используется более часто. Эксперты отмечают, что расход энергии нагревательного элемента будет полностью зависеть от настроек термостата. В конструкцию электрического тёплого пола могут включаться саморегулирующиеся кабеля, которые выставляют температуру нагрева независимо от настроек регулятора.

Особенностью использования инфракрасного пола считается тот факт, что выделяемая тепловая энергия передаётся не воздушным массам, а окружающим предметам, которые впитывают и отдают тепло. Благодаря таким качествам можно достичь равномерного прогрева помещений. Такой нагревательный элемент как плёнка имеет небольшую толщину по сравнению с кабелем, что влияет на размер стяжки и высоту помещений. Кроме того инфракрасный тёплый пол гораздо эффективнее предшественника.

Плёнку можно укладывать под любой тип напольного покрытия. Если система обогрева монтируется под плитку, то базовое основание нужно выровнять листами гипсокартона или фанеры. Это связано с тем, что рассматриваемые материалы обладают небольшой теплопроводностью и это улучшит теплоотдачу. Главным недостатком инфракрасного пола считается увеличенная стоимость по сравнению с аналогом.

Что собой представляет система отопления теплый пол под ванной?

Водяной пол в ванной: Устройство и описание системы

Современная система теплый пол – это безопасность и невероятный комфорт. Это отличная альтернатива любому традиционному виду отопления в помещении, которая позволяет добиться равномерного и постоянного обогрева комнаты. Правильно разработанная схема распределения тепла – это залог здоровья всех проживающих. В этом доме не останется холодных зон. Можно сделать работы по установке системы водяной теплый пол в ванной своими руками, тем более, когда у вас уже есть определенных опыт работ этого плана. Установленная система дает возможность контролировать режим температуры в доме, обеспечивает довольно экономичный расход энергии и работает без сбоев.

Особенности конструкции «теплых полов»

Теплый пол имеет несколько слоев:

• Гидроизолирующий слой подложки для установки теплых полов. Для гидроизоляции материалы могут различаться с учетом от варианта установки. Гидроизоляцию можно укладывать на грунт, сверху которой будет выполнена стяжка. В данном случае можно выбрать плотный полиэтилен или рубероид. Стяжку можно не делать, но в этом случае необходимо уложить гидроизоляционную мембрану.
• Утеплительный слой. Эффект утепления может обеспечить плотный слой пенополистирола. В некоторых случаях в качестве слоя утепления применяют базальтовую вату. Но данный материал применяется в последнюю очередь, поскольку он гигроскопичен и при протечках может значительно намокать. Этот утеплитель быстро утрачивает свои изначальные теплоизолирующие характеристики.
• Затем требуется фольгированный отражающий слой. Это возможны и стальные пластины со специальными каналами.
• Установка труб.
• На эффективность теплого покрытия значительно влияет наличие основания. Если не выполнять стяжку, то для основания необходимо уложить несколько листов влагостойкой фанеры. Также, к примеру, это могут быть OSB или гипсокартон.

Нужно учесть, что для установки системы в качестве основания можно применять и ГКЛ, и древесину только с хорошими теплоизоляционными характеристиками.

В готовом виде теплый водяной пол может иметь различную толщину. В этом случае много зависит от способа монтажа. Также необходимо учитывать укладку листов фанеры на основной пол, наличие труб, стяжку (если она есть), толщину утепляющего материала. В основании полов толщина стяжки имеет не больше 3–4 см. Толщина утеплителя бывает различной с учетом применяемого материала и способа укладки (сверху перекрытия, сверху грунта). Маты или листы из гипсокартона выкладываются толщиной не больше 9 см. Для укладки труб в листах или матах предусмотрены каналы, их глубина будет зависеть от диаметра труб

При этом толщину непосредственно труб можно не брать во внимание

Особенности конструкции системы «теплый пол» в ванной под плитку

Обогревательная система под плитку устроена таким образом:

Монтируется котел. Сейчас в домах монтируются различные виды котлов. К примеру, электрические, как самый доступный вид оборудования. Хоть во многих домах находятся газовые котлы, как самый популярный и самый экономичный вариант отопительной системы для ванной

Во время выбора газового котла необходимо обращать внимание на устройства с закрытой топкой, это обеспечит защиту помещения котельной от продуктов горения.

Наличие в системе коллектора, который требуется в случае, когда теплый пол в доме единственный источник обогрева. То есть, в жилище больше нет других батарей и труб

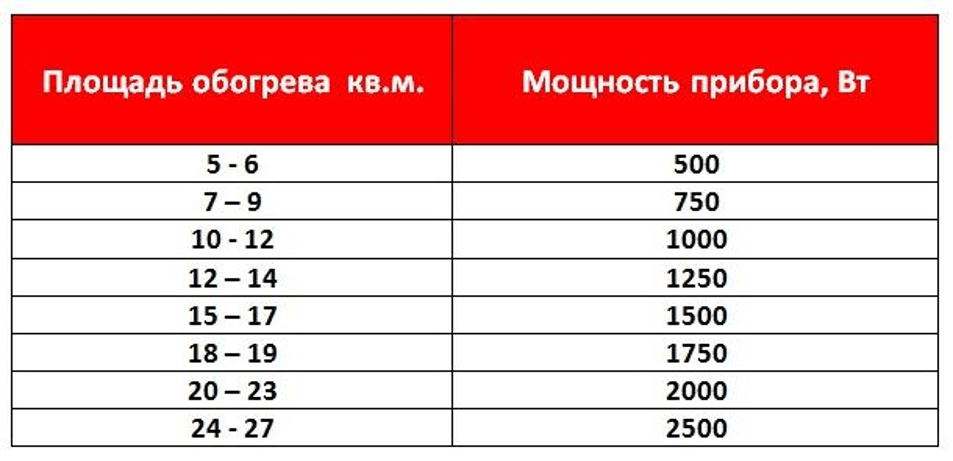

В данном случае нужно учитывать площадь обогрева. Таким образом, на один контур полов (45 метров) необходимо 100 метров труб. Все контуры подсоединяются к коллектору. Так в системе отопления можно отрегулировать каждый контур. А в каждом контуре ставятся по две гребенки, которые состоят из обратных и подающих труб, а также краны регулировки и воздушные клапаны. Для всей данной конструкции с контурами отводится коллекторный шкаф или специальная ниша.

Установка насоса. Для монтажа теплых полов насос требуется для организации циркуляции теплоносителя к коллекторам от котла. Насос как раз располагается между ними и оборудуется фильтром для очистки воды.

Монтаж теплого пола. Вся система состоит из труб (полипропиленовых или металлопластиковых) с диаметром 1,5–2 см. Трубы укладываются по спирали витками по периметру помещения. На середине комнаты витки разворачивают и укладывают обратку.

Монтаж электрического кабельного пола

Устройство теплого пола своими руками в ванной комнате с применением нагревательных матов кабельного типа происходит по определенной схеме. Она подразумевает:

Устройство теплого пола под плитку своими руками подразумевает предварительную подготовку поверхности. Нужно удалить старое напольное покрытие, устранить значительные дефекты. При наличии больших неровностей заливают тонкий слой цементно-песчаной стяжки.

Электрический теплый пол в ванной укладывается на теплоизоляционную подложку, которая повышает эффективность работы всей системы. Лучше всего использовать пенофол. Это теплоизоляционный материал рулонного типа, который имеет фольгированное покрытие. Его укладывают на всю поверхность пола, а стыки между полосами герметизируют своими руками при помощи скотча.
Теплый пол в ванной комнате укладывается на всю поверхность, кроме участков, где будет размещаться душевая кабина или ванна. Монтаж нагревательных матов своими руками происходит по направлению к месту установки терморегулятора от любого дальнего угла. Данные элементы можно резать, но нужно следить за тем, чтобы не повредить кабель. При установке нагревательных матов под плитку недопустима их укладка в два слоя

Также важно следить за тем, чтобы между соседними кабелями было расстояние не меньше 5 см, а до стен – минимум 10 см. Устройство теплого электрического пола под плитку подразумевает присутствие в системе терморегулятора. Он устанавливается на стене в отверстие, которое делают при помощи дрели со специальной насадкой

Он устанавливается на стене в отверстие, которое делают при помощи дрели со специальной насадкой

Устройство теплого электрического пола под плитку подразумевает присутствие в системе терморегулятора. Он устанавливается на стене в отверстие, которое делают при помощи дрели со специальной насадкой

При выборе места монтажа терморегулятора следует учитывать возможность подключения термодатчика и проводов от сети.
Между витками нагревательного кабеля устанавливается датчик температуры. Его укладывают в гофрированную трубку, которая защищает от негативного воздействия, создаваемого стяжкой и напольным покрытием. Датчик температуры ведут к терморегулятору через предварительно прорубленную штробу в стене.
Измеряют рабочее сопротивление кабеля, которое должно полностью соответствовать тому, которое указано в паспорте изделия. Максимальное отклонение от нормы – 10%.

Место укладки датчика температуры фиксируют плиточным клеем и ждут, пока он высохнет.
Концы кабеля подключаются к терморегулятору по схеме, которая обозначена в паспорте устройства. Также к нему присоединяют питающуюся от сети проводку.
Устройство теплого пола под плитку подразумевает применение специального клея, который предназначен для монтажа данного напольного покрытия. Раствор готовят согласно указанным на упаковке пропорциям. Плиточный клей наносят специальным шпателем, устраняя возможные пустоты или щели. Толщина слоя из раствора – 10 мм.
На еще влажный клей укладывают плитку. Эксплуатацию системы можно начинать после полного высыхания раствора. Этот термин указан производителем на упаковке.

Расчет и выбор покрытия: теплый пол для ванной, комнаты, лоджии или балкона

В первую очередь необходимо определить, какие именно функции планируются для электрического «теплого пола» — будет ли он основным источником нагрева воздуха или только вспомогательным. В любом случае проверяется количество тепла, которое может излучать данная система при данных условиях монтажа.

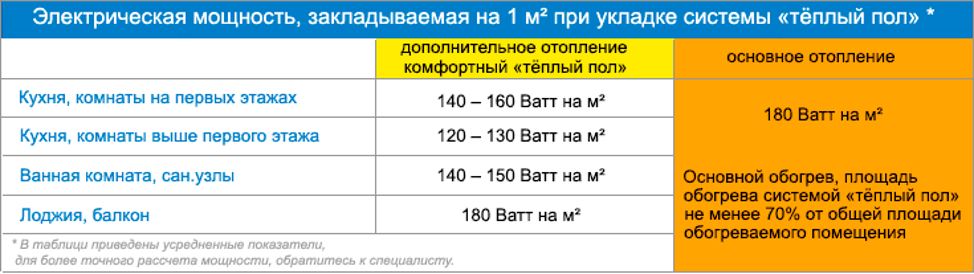

Указанные в таблице показатели – это итоговое тепловое излучение, уже прошедшее монтажный слой (стяжку, клей) и слой напольного покрытия. При этом следует учитывать, что разные материалы покрытия по-разному пропускают тепло. Кроме того, некоторые (паркет, массив дерева) плохо воспринимают нагрев свыше 26…28 градусов Цельсия.

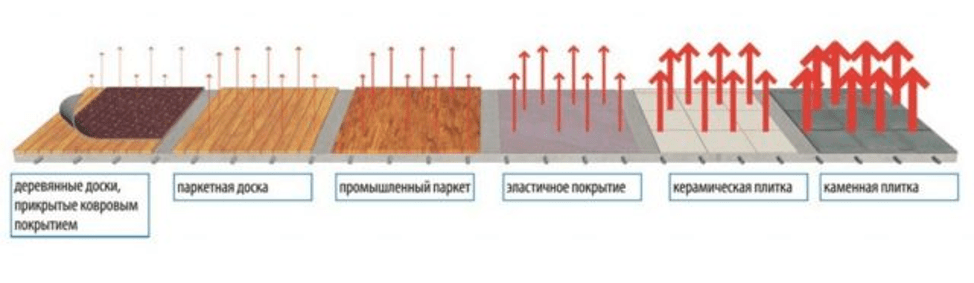

Представить себе картину в целом поможет иллюстрация ниже.

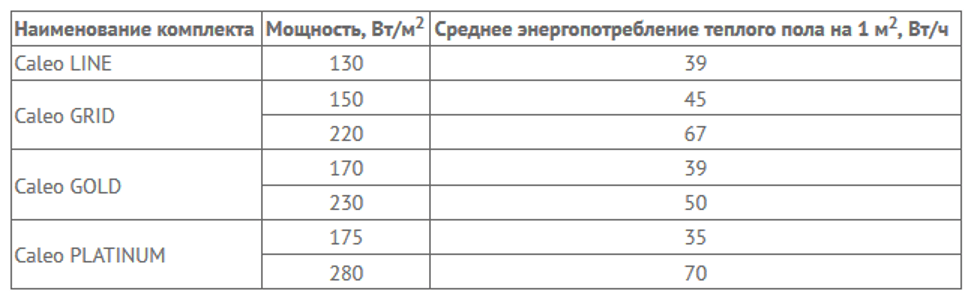

Если же брать в цифрах, то для расчета удобно использовать не стандартные данные о сопротивлении теплопередаче, а коэффициент теплопроводности материала.

Как видно из таблицы, только при укладке керамической или каменной плитки можно не беспокоиться о потере мощности. Соответственно, при расчете данные о тепловом излучении нагревательной системы можно брать «как есть».

Если же речь идет о ламинате, ковровом покрытии и паркетной доске (именно паркетной доске, а не паркете!), следует учитывать: до потребителя дойдет только десятая доля излучаемого кабелем, матом или пленкой тепла.

Пример

Планируется уложить пленочный пол под ламинат в спальне как дополнительное отопление. Требуемая мощность излучения – 120 Вт/м.кв. Стяжки нет, теплоизоляция чернового пола достаточная, ламинат используется специальный «под теплый пол» с коэффициентом теплопроводности 0,15 (обычный ламинат имеет коэффициент 0,1, см. таблицу выше). Планируется использовать пленочный пол Caleo GOLD с мощностью 170 Вт/м.кв.

Учитывая коэффициент 0,15 для ламината, в помещение будет проникать

170х0,15=25,5 Вт с каждого квадратного метра.

Согласно стандартам, основное отопление на один квадратный метр должно давать около 100 Вт.

Следовательно, даже при недостаточном обогреве центральным отоплением дополнительные 25 Вт/кв.м. дают вполне достаточную «прибавку» по теплу.

Важно: пленочные «теплые полы» монтируют не на всю площадь помещения! Под сантехническими приборами, габаритной мебелью и техникой пленку на настилают! То же касается кабельных систем и термоматов.

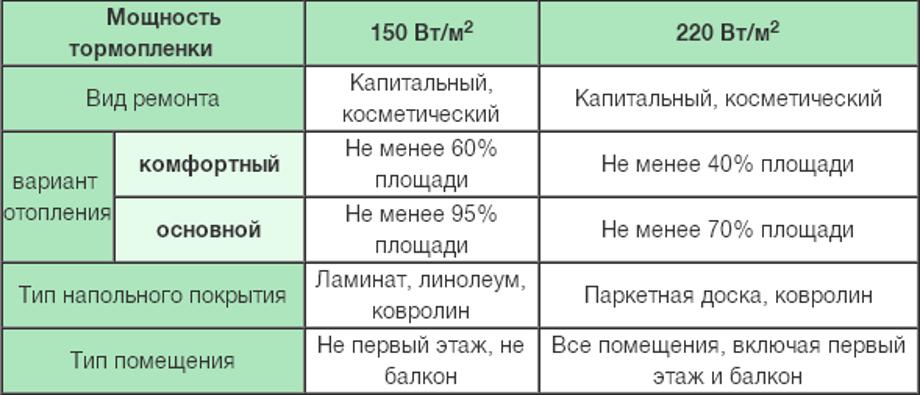

Учитывая приведенный выше пример расчета и ориентируясь на минимальные потери энергии, оптимальный вид покрытия пола для напольных систем отопления – керамическая или каменная плитка.

Монтаж электрического теплого пола под плитку своими руками

Чтобы самостоятельно смонтировать теплый пол под финишное покрытие в виде плитки, следует придерживаться следующего алгоритма:

• На плане комнаты чертится схема расположения матов.
• Выбирается точка установки терморегулятора на высоте от 300 мм от пола. При монтаже теплого пола во влажных помещениях, терморегулятор рекомендуется выносить за его пределы.

• Намечают линию штробления под проводку.
• Оборудуется гнездо под коробку.

Выпиливается штроба под проводку.

По стене и на полу прокладывается гофра, в которую заводят кабель с термодатчиком.

Холодные концы матов монтируют одновременно с гофрой, штробу на полу заделывают раствором.

По схеме раскладывают нагревательные маты.

При необходимости изменить направление укладки, поддерживающую сетку осторожно рассекают ножницами

• Пересечение проводов не допускается, минимальное расстояние между соседними полосами не более 50 мм.
• Маты фиксируют к основанию силиконовым термоклеем.
• Для коммутации проводов удаляется 1 см изоляции, после чего концы соединяются в обжимной клемме.

• Герметичность соединения достигается воздействием высокой температуры, для чего используется строительный фен.
• Тестером проверяются все точки соединения проводов.
• Монтируется коробка и терморегулятор.

Клеящий раствор размешивают в емкости и наносят шпателем на установленные маты.

Укладывается плитка.

Пошаговая инструкция монтажа теплого пола с водяным подогревом

Монтаж тёплого пола с водяным подогревом сложнее, чем электрического пола

Особое внимание нужно уделить установке водопроводных труб, чтобы они не лопнули от перенапряжения и высокой температуры. Этот вид проигрывает электрическому, поскольку у него отсутствует возможность регулировать температуру. Вместе с тем он обеспечивает ровный прогрев всего помещения

Вместе с тем он обеспечивает ровный прогрев всего помещения.

Подготовка

Поверхность должна быть идеально ровной, чтобы проблем с монтажом не возникло. Это необходимо для хорошего прохода воды. Старое напольное покрытие и стяжку нужно удалить, то же самое касается системы гидроизоляции.

Подготовительные работы затрагивают следующие этапы:

1. Установка новой стяжки высотой 3-7 мм.
2. Система гидроизоляции. Подойдёт полиэтиленовая плёнка. Покройте пол демпферной лентой, сверху уложить утеплитель, чтобы предотвратить утечку тепла через нижнюю часть. Если водяной пол используется в качестве дополнительной системы отопления, будет достаточно пенофола.
3. В домах, расположенных на первом этаже или над неотапливаемыми помещениями лучше использовать керамзит.
4. Сверху укладывается армирующая сетка для закрепления стяжки.

Подключение

Подключение водонагревательных труб может происходить следующим образом:

• Улитка. Трубы укладываются по периметру помещения, сужаясь к центру и образуя так называемую улитку. Каждый ряд прокладывается теплоносителем. Способ подходит для смещения центра системы в центр комнаты в помещениях большой площади.
• Змейка. Труба устанавливается волнами: идёт вдоль наружной стены и в следующем ряду возвращается назад. Подходит для ванных небольшого размера.
• Меандр. Комбинированная схема, которая подходит для ванных стандартного размера. Петли змейки размещаются параллельно, что обеспечивает движение тёплого и охлаждённого теплоносителя по трубам.

Монтаж теплого водяного пола

Следующий этап – укладка трубопровода. Трубопровод крепится по обозначенной линии, на расстоянии около 1 метра. Если используется проволочный метод крепления, лучше оставлять достаточный зазор между рядами, в противном случае трубопровод может деформироваться уже через несколько лет. Починить его своими усилиями будет непросто.

Водонагревательные трубы устанавливаются одним из следующих способов:

• Стягивающий хомут из полиамида. Трубы быстро крепятся прямо к монтажной сетке.
• Фиксирующий трак подразумевает U-образную планку из ПВХ, ложится под трубы диаметром от 16 до 22 мм.
• Распределительная пластина из алюминия. Не подходит для плитки, используется только при укладке пола из дерева.
• Крепёжная стальная проволока.
• Маты из полистирола.
• Степлер и фиксаторы. Способ быстрой фиксации к системе теплоизоляции.

Стяжка

Для стяжки водяного пола используют:

• Смесь, хорошо проводящую тепло. Состав может быть самым разным.
• Классический бетон с добавлением пластификатора.

Высота стяжки – 3-7 мм. Закладывать стяжку нужно после полной укладки водопроводных труб под заданным давлением. В среднем бетонная стяжка сохнет от 25 до 30 дней.

Предварительные расчеты

С нагревательными матами для электрических теплых полов под плитку все понятно – они продаются готовыми участками, рассчитанными на определенную мощность. Мы уже приводили в начале обзора таблицу с требуемой тепловой мощностью, но тут необходимо понимать, что установка кабеля производится немного по-другому.

Расчет нагревательного кабеля под электрические теплые полы производится по формуле L = S×Рs/Pk, где L – это необходимая нам длина, S – площадь обогреваемого помещения (или нескольких, если они будут выполнены одним контуром), Ps – требуемая мощность (берется из вышеупомянутой таблицы), Pk – тепловая мощность выбранного образца кабеля. Вычисляем длину и приступаем к монтажным работам.

От правильной и качественной укладки электрического кабеля зависит не только эффективность нагрева, но и долговечность работы всей системы.

Требования к монтажу:

• Датчик термостата устанавливается так, чтобы его можно было быстро заменить в случае поломки – не следует закладывать его в бетон;
• Скрещивание кабеля не допускается – он должен укладываться без нахлеста отдельных витков друг на друга;
• Не устанавливайте термодатчик вблизи кабеля – он должен располагаться между соседними витками;
• Расстояние от кабеля до других предметов (стенок, предметов мебели) не должно быть меньше 50 мм, от отопительных труб – не менее 100 мм.

Если все понятно, приступаем к монтажу. И вот вам пошаговая инструкция:

• Монтаж электрических теплых полов под плитку начинается с работы с черновой поверхностью – ее необходимо очистить и выровнять, например, с помощью вышеуказанной выравнивающей смеси;
• Штробим канавку для установки термостата – он устанавливается в заглушенной гофрированной пластиковой трубке, выступающей из бетона. Готовую канавку замазываем раствором;
• Стелим Пенофол – он должен закрывать всю площадь помещения. Не забываем о демпферной ленте, так как у нас будет довольно толстая стяжка;
• На готовой поверхности крепится металлическая армирующая сетка, к которой будет привязан электрический кабель теплых полов. Также для фиксации могут использоваться специальные рейки;
• Проверяем работоспособность системы, укладываем соединительные провода, проверяем качество изоляции кабеля с помощью мегомметра.

Предпоследний этап установки электрических теплых полов – заливка бетонной стяжки толщиной не менее 30 мм. Она должна получиться плотной, без пустых полостей, что повлияет на ее прочность. Как только она застынет, приступаем к укладке плитки. Монтаж плитки осуществляется с помощью цементного раствора или специального клея.
