Укладка кабельного теплого пола под плитку

Расчет материала

Необходимая удельная мощность кабеля вычисляется с учетом площади пола, которая будет покрыта нагревательной системой. Перед приобретением материалов необходимо сделать расчет площади обогрева и мощности кабеля. Все измерения можно сделать при помощи компьютерных программ или воспользоваться услугами продавца-консультанта в магазине. Самостоятельно можно рассчитать длину кабеля, умножив площадь обогреваемой поверхности на выбранную удельную мощность и разделив полученное на мощность кабеля.

В зависимости от характеристики помещения потребляемая мощность электрического пола может составлять от 100 до 180 ватт/м². Сухое, обогреваемое помещение, отапливаемое еще одним источником, потребует до 120 ватт/м². При повышенной влажности, например, в ванной комнате, используется мощность до 150 ватт/м². На балконе, лоджии или в неотапливаемой комнате мощность может достигать 180 ватт/м². Подогрев пола под плитку может быть основным источником тепла, это влияет на удельную мощность обогреваемого помещения.

Шаг укладки кабеля высчитывается так: необходимую удельную мощность обогрева умножают на 100 и делят на мощность кабеля. Расчеты производятся таким образом, чтобы впоследствии не резать кабель (это категорически запрещено). При использовании одножильного провода нужно учесть, что его конец должен вернуться к началу монтажа, тем самым увеличивается его длина. Для укладки нагревательных матов шаг кабеля не требует расчетов. Мощности системы рассчитываются по площади обогрева.

Устройство и монтаж

Далее – несколько возможных вариантов «пирога» для пола, в зависимости от выбранной нагревательной системы (имеется ввиду схема расположения слоев из которых состоит теплый пол).

1. Бетонная основа.
2. Гидроизоляция.
3. Слой листового утеплителя.
4. Слой фольги.
5. Кабель и стяжка.
6. Финишное плиточное покрытие.

Устройство теплого пола электрического под плитку – нагревательные маты:

1. Бетонная основа.
2. Мат.
3. Слой плиточного клея.
4. Сама плитка.

Как установить теплый пол электрический под плиткой – пленочная система:

1. Основа или стяжка.
2. Теплоотражающий фольгированный слой.
3. Термопленка.
4. Гидроизоляция (полиэтилен).
5. Тонкий слой гипсокартона.
6. Клей и плитка.

Выбор способа монтажа теплого пола электрического под плитку зависит от особенностей помещения:

• мокрое (ванная, баня, кухня);
• сухое;
• неотапливаемое (холодный балкон, открытая терраса);
• отапливаемое.

При подготовке к монтажу обратите внимание:

• предельно допустимая нагрузка терморегулятора должна быть выше мощности системы;
• клеевые смеси и другие материалы выбирайте только те, которые подходят для теплых полов.

Далее – последовательность монтажа для двух вариантов пола, со стяжкой и без нее.

Под плитку без стяжки

Как положить электрический теплый пол под плитку без устройства стяжки. Это делается при помощи специальных нагревательных матов.

Схема работы:

1. Нарисовать чертеж размещения матов, исключая участки с тяжелой мебелью.
2. Сделать в стене и в полу штробу сечением два на два сантиметра для соединительного кабеля. Если терморегулятор встраиваемый, сделать в стене нишу для размещения коробки.
3. Выровнять пол, убрать мусор.
4. Кабель температурного датчика поместить в гофротрубку сечением полтора сантиметра.
5. Поставить заглушку и поместить трубку в штробу (датчик будет расположен в полу между петлями кабеля в 5 сантиметрах от края петли).
6. Раскатать полосами мат в соответствии с чертежом. Витки кабеля пересекаться не должны. Варианты крепления: сажать на клей или фиксировать армирующую сетку к основе метизами.
7. Замерить сопротивление матов. Допустимая погрешность – 10 процентов от значения, указанного в паспорте системы.
8. Покрыть маты клеем для плитки.
9. Оттестировать систему еще раз.
10. Уложить плитку.
11. Подсоединить терморегулятор, через него подключить систему к сети.

Приступать к эксплуатации можно только когда клей полностью застынет.

Все про армирование ростверка свайного фундамента.

Хотите узнать, как выбрать теплый электрический пол под плитку?

Под плитку со стяжкой

Как сделать электрический теплый пол под плитку со стяжкой? Это делается при помощи нагревательного кабеля.

Порядок работы:

1. Подготовить основание с помощью выравнивающей смеси.
2. Настелить гидроизолирующую пленку.
3. Проштробить канал для кабеля и выполнить нишу для терморегулятора как в предыдущем случае.
4. Сделать штробу в полу, уложить в нее датчик в гофрированной трубке 1,6 см сечением.
5. Настелить теплоотражающую подложку под электрический теплый пол под плитку (фольгированный пенофол или другую аналогичную).
6. Уложить армирующую сетку.
7. Уложить кабель змейкой в соответствии с чертежом, начиная от штробы. Подвязать к ячейкам сетки.
8. Оттестировать мегомметром сопротивление изоляции. Оно должно быть 20 М? минимум. Оттестировать сопротивление жил как в предыдущем случае.
9. Подключить систему к источнику энергии и проверить работоспособность. Выключить.
10. Проклеить стыки пола со стенами демпферной лентой по всему периметру. Это делается для компенсации температурного расширения.

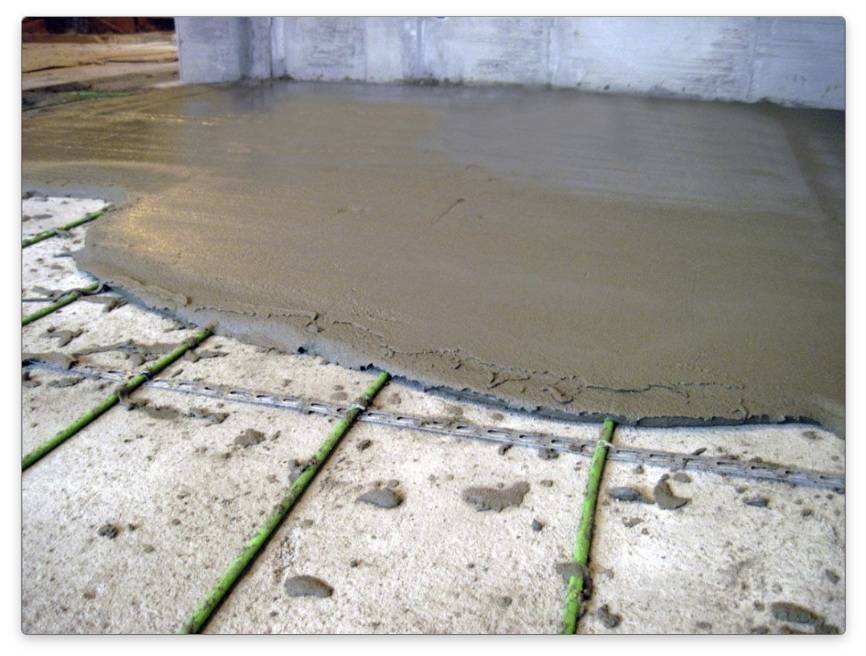

11. Стяжку кладут толщиной не меньше трех сантиметров. Для лучшего качества укладки рекомендуется добавлять в рабочий раствор пластификаторы.
12. После застывания стяжки кладут плиточное покрытие.

Видео монтажа теплого электрического пола под плитку.

https://youtube.com/watch?v=n5169Wly0-g

Процесс укладки теплого покрытия под плитку

В зависимости от толщины вашего напольного покрытия лучше выбирать тот или иной вид теплого электрического пола. Если толщина не слишком большая, то советуем для укладки выбирать нагревательные маты или инфракрасную пленку. Ниже мы расскажем об особенностях укладки покрытий обоих видов.

Как уложить теплый пол, состоящий из нагревательных матов

Что же представляют собой нагревательные маты. Это стекловолоконные армированные сетки, к котором прикрепляют экранированную секцию, обладающие такими характеристиками:

• максимальная толщина матов составляет 3 мм;
• наличие технологии соединения горячей и холодной части пола без муфт, что обеспечивает конструкции максимальную надежность;
• сетки обеспечивают проникновение материала для стяжки или клея для плитки.
• Укладка при помощи матов имеет такие особенности:
• перед процессом установки составьте специальную схему, где указывается размещение всей мебели и других предметов в комнате;
• после того как вы выбрали место для размещения терморегулятора, нужно оборудовать там распаечную коробку, сделать в стене канавки и основании пола для проводов соединения и температурного датчика.

Черновое покрытие нужно очень хорошо очистить от грязи, пыли и ненужных вещей. Чтобы связка специального клея с плиткой была надежной, сделайте его грунтовку.

Датчик следует устанавливать внутри заранее приготовленного канала, который устанавливается так:

• просчитайте его глубину так, чтобы это не мешало укладывать плитку;
• располагайте канал на одинаковом расстоянии от кабельных витков;
• канал не должен пересекаться с кабелем нагревания или находиться в непосредственной близости от него.

При необходимости, благодаря каналу можно будет сменить быстро датчик теплого пола.

Когда вы провели все предварительные работы, можно приступать и к самой укладке конструкции. Теплоизоляционные мероприятия при этом не нужны, поскольку монтаж теплоизоляции может привести к тому, что кабель перегреется и выйдет из строя.

Укладка состоит из нескольких этапов. Для начала мат нужно раскатать по специально приготовленной схеме вдоль всей площади пола методом «змейки». Для этого при раскатывании может возникнуть необходимость разрезания стекловолоконной сетки

Это делать следует очень осторожно и внимательно, стараясь не повредить кабель:

• сделайте поворот и разрежьте сетку поперек;
• разверните мат при каждом цикле укладки от одной стены к следующей. Во время разворота нужно сохранять минимальное расстояние между витками 6 см;
• возникающие препятствия нужно обходить, чтобы расстояние до кабеля ровнялось порядка 5 см;
• удалите сетку частично, если не удается обойти препятствие. Вдоль него кладут свободный кабель;
• если помещение имеет необычную форму, то сетку можно и удалить, а кабеля укладывать в произвольной форме. Сильно гнуть при этом его не рекомендуется, при этом не забывать о соблюдении расстояния 6 см как минимум между витками.

А чтобы подключить его к терморегулятору нужно порядка 4 силовых проводов, а когда не хватает холодных концов, то нужно вырезать из мата нагревательный кабель, не вынимая при этом соединительную муфту из стяжки.

Окончательный этап укладки выглядит следующим образом:

• после того как вы мат разрезали и протянули, нужно его в разрезанном виде вновь скрутить в виде рулона, открыть на нижней стороне защитную полосу клейкой ленты, а затем опять раскатать его по всей поверхности пола;
• покройте все покрытие специальным плиточным клеем слоем до 7 см. Когда он высохнет, можете укладывать плитку;
• когда нагревательный мат уложен, подключите провода к электричеству, включается при этом терморегулятор, датчик и устройство защитного выключения.

Особенности укладки электрического пола с инфракрасной пленкой

Инфракрасная пленка, которой оснащены полы такого вида, представляет собой изоляционную крайне тонкую пленку до 1 мм, в которой внутри размещен электропроводный материал.

Подготовительные мероприятия практически не отличаются от варианта укладки пола на нагревательных матах. Однако нужно не забыть уложить теплоизоляционные материалы, а только сверху уже укладывать саму инфракрасную пленку листами параллельно, нельзя при этом класть их внахлест. Далее следует установить терморегулятор и проверить систему на работоспособность.

Теперь крепим монтажную сетку, чтобы при этом саморезы не смогли повредить контакты, а потом заливаем сетку стяжкой из цемента и песка. Вновь протестируйте систему на работоспособность.

Дождитесь, пока стяжка высохнет, и уложите плитку на специальный клей, обладающий термостойкими свойствами.

Включать инфракрасный теплый пол можно практически через месяц после укладки, когда плиточный клей высохнет наверняка.

Выбор

Как выбрать электрический теплый пол под плитку?

Основные критерии

• энергоэффективность;
• простота укладки электрического теплого пола под плитку;
• цена;
• расход энергии;
• безопасность.

Под плитку (в отличие от других покрытий) можно класть любой пол – инфракрасный и кабельный, со стяжкой и без нее.

При устройстве кабельной системы можно использовать одножильный или двухжильный кабель. Двухжильный проще в монтаже, его достаточно подключить к источнику одним концом. Одножильный создает замкнутый контур, его подключают двумя концами. Это вариант дешевле, но сложнее.

Намного проще укладка матов: достаточно раскатать рулон и подключить теплокабель через терморегулятор к источнику. Цена выше, чем у простого кабеля.

Кабельные системы убираются в стяжку. Маты и пленочный пол можно класть непосредственно под плиточное покрытие. Энергоэффективность пленочной системы ниже, чем кабельной.

Теплый пол под плитку электрический энергосберегающий – карбоновые маты. Его стоимость примерно та же, что и у кабельных систем, расход энергии ниже (до 60 процентов экономии), монтаж простой. Можно укладывать и в стяжку, и под покрытие.

Преимущество монтажа в стяжку – система надежно защищена от механических повреждений.

Минусы

• выше энергоемкость монтажа, дольше время укладки, дополнительные расходы на цементно-песчаную смесь;
• стяжка уменьшает высоту помещения;
• сложнее ремонт пола: придется демонтировать не только покрытие, но и стяжку.

  Особенности подключения теплого пола к терморегулятору

Для повышения энергоэффективности в конструкции пола может быть использован слой утеплителя листового и/или фольгированного.

Безопасность

• карбоновый пол считается самым безопасным за счет саморегуляции, он не перегревается;
• двухжильный кабель безопаснее одножильного экологически, т.к. у второго высокий электромагнитный фон. Одножильный вариант можно использовать в технических сооружениях. Для жилых нужен двухжильный;
• под мебель и массивное оборудование нагревательные элементы укладывать нельзя, во избежание механических повреждений и нарушений теплообмена в помещении;
• устройство кабельной системы требует надежного заземления;
• если вы укладываете электрический теплый пол под плитку в ванной, пульт терморегулятора нужно убирать за ее пределы.

Электрический теплый пол под плитку – какой лучше?

Говоря о выборе подходящего варианта важно знать, какие теплые полы бывают.
На сегодняшний день выделяют 3 вида:

1. Кабельные. В качестве тэна используется одинарный или двужильный провод. При работе они способны создавать слабое электромагнитное излучение (в двужильных шнурах оно минимальное). Происходит управление подачи тепла через резисторный терморегулятор или путем выбора режима для саморегулируемых моделей.
2. Нагревательные маты – разновидность кабельного пола. Ключевые отличия – использование провода меньшего сечения, его закрепление на готовых блоках стекловолоконного полотна (сетки). На сетке снизу – клейкое вещество, служащее средством быстрой фиксации на основной поверхности.
3. Инфракрасная (ИК) термопленка. Главный термоэлемент – карбоновые стержни. Наиболее долговечный, но не дешевый вариант. Прекрасное решение для чувствительных к электромагнитным излучениям людей. Востребовано из-за полного отсутствия резонирующего эффекта, отсутствия постепенного износа карбона при нагреваниях.

Это краткое описание дает начальное понятие для определения подходящего варианта.

Виды электрических теплых полов под плитку

В основе электрических полов лежат нагревательные кабели, которые могут быть 2 видов:

Резестивный, то есть выделяющий тепло равномерно. Различают одно- и двужильные кабели, все они характеризуются постоянным сопротивлением;

В зависимости от используемых систем и метода укладки электрический пол делится на следующие виды.

Кабельный электрический теплый пол под плитку

В основе пола резестивный (одно- или двужильный) или саморегулирующийся кабель. Первая система обычно имеет терморегулятор, у второй происходит саморегулирование температуры в зависимости от условий помещения. Например, у окна и дверей нагревание интенсивнее, чем площади под мебелью.

Впрочем, естественной неравномерности нагрева можно добиться даже при использовании резестивных кабелей, поскольку при монтаже можно регулировать шаг прокладки теплокабеля. В тех зонах, где требуется больше тепла, кабель укладывается плотнее.

Оболочка кабеля в подобной системе выдерживает повышение температуры до 70С. Преимуществом кабельного теплого пола является его хорошая совместимость с плиткой, а также оперативность нагрева при включении.

К недостаткам можно отнести то, что он не рекомендован для использования в многоквартирных домах. Это связано с особенностями монтажа кабельного пола. Он укладывается в бетонную стяжку, высота которой должна быть около 4 см. Таким образом, после монтажа теплосистемы и напольного покрытия высота пола в помещении поднимается на 5-6 см. Кроме того, увеличивается нагрузка на перекрытия. Среди минусов кабельного пола можно отметить высокий расход электроэнергии и трудоемкость самостоятельного монтажа.

Маты представляют собой армированную сетку, в которую вмонтированы теплокабели. Благодаря небольшой (не более 3 мм) толщине материала и их малому весу они подходят для укладки в любых помещениях, в том числе многоквартирных домах.

В зависимости от типа используемых кабелей выделяют маты с двужильными кабелями и одножильными. Первые имеют более высокую стоимость и повышенную эластичность. Последний показатель важен при укладке кабельного теплого пола.

Кабели нагревательных матов выдерживают высокие температуры, система имеет терморегулятор. Для максимально эффективного и безопасного сочетания с плиткой при монтаже матов первым слоем укладывается слой теплоизоляции.

Преимуществом нагревательных матов считается простота монтажа своими руками, быстрый нагрев и возможность регуляции температуры. Однако такая система не подходит в качестве единственного источника отопления. Кроме того, ее эксплуатация окажется более затратной по сравнению с использованием кабельного электропола.

Пленочный электрический теплый пол под плитку

Пленочный пол – это инфракрасная пленка малой толщины, в которую вмонтированы карбоновые пластины. Благодаря особенностям строения и функционирования такая электросистема считается самой эффективной, теплосберегающей.

Небольшой вес и толщина пленки обуславливает универсальность ее использования. Особенностью пленочной системы является создание комфортного микроклимата в помещении – происходит нагревание предметов и людей, а нагретые предметы, в свою очередь, отдают тепло воздуху. Последний нагревается равномерно, не пересушиваясь.

Еще одно достоинство инфракрасного пола – при выходе из строя одной секции покрытия система продолжает работу. Это возможно благодаря параллельному соединению элементов.

Использование пленки требует укладки монтажной сетки на основе стекловолокна, поскольку электросистема несовместима с плиточным клеем. Стоит отметить и более высокую, по сравнению с ценами рассмотренных выше систем, стоимость инфракрасного пола.

Стержневой электрический теплый пол под плитку

Стержневой пол – это усовершенствованный вид пленочного пола. Принцип его действия также основан на инфракрасном излучении. Благодаря использованию карбоновых стержней, вмонтированных в пленку на основе полимеров, удалось достичь более высокой механической прочности пола. Это позволяет укладывать его даже под массивные предметы интерьера.

Укладка стержневой системы не требует дополнительных подложек, материал хорошо совместим с напольной плиткой.

Как и инфракрасный пол, стержневой вариант продолжает нагревание даже при выходе из строя отдельных секций. Определить место дисфункции достаточно просто – пол в этом месте остается холодным.

Естественно, что обладая столь весомыми преимуществами по сравнению с другими системами, стержневой пол имеет наивысшую стоимость.

Достоинства и недостатки

Какому бы из перечисленных вариантов ни было отдано предпочтение, нужно понимать, что у установленной системы отопления будут свои плюсы и минусы. К её достоинствам следует отнести:

• Высокий уровень комфорта. По правильно смонтированному тёплому полу приятно ходить даже босиком.
• Равномерность прогрева воздуха в помещении, достигаемая за счёт большой площади теплоотдачи и естественной конвекции.
• Простоту регулирования температуры. Научится управлять оборудованием с помощью терморегулятора в состоянии даже люди, не имеющие специальных технических знаний.
• Отсутствие в интерьере помещений портящих внешний вид и занимающих свободное пространство элементов традиционных систем отопления.

Но придётся мириться и с хорошо известными недостатками, важнейшим из которых являются:

• Высокий расход электроэнергии.
• Необходимость снятия напольного покрытия для ремонта находящихся под ним компонентов.

Вероятность последнего нельзя полностью исключить даже в том случае, если укладка тёплого пола под плитку произведена правильно.

Если, с вашей точки зрения, достоинства перевешивают недостатки, и вы уже определились с типом конструктивного решения, можно приступать к выполнению работ. Необходимо строго соблюдать определённый порядок действий.

Расчет системы

1. Если теплый пол планируется как основной источник тепла, рекомендуемая теплоотдача системы – 150 ватт на метр квадратный, для нижнего этажа – 180. А сам теплый пол должен занимать не меньше 70 процентов общей площади.
2. Если это дополнительное отопление (плюс к радиаторам, конвекторам и т.д.), достаточно мощности системы 110-130 ватт.
3. Из общей длины кабеля (площади матов, пленки и др.) нужно сразу вычесть участки, занятые мебелью и другими массивными предметами.
4. Расстояние кабеля до стен, мебели – не меньше пяти сантиметров, до стояков водяной отопительной системы – не меньше десяти.
5. Формула для расчета шага между витками: H=S*100/L (S – площадь теплого пола, L – длина кабеля).
6. Формула для расчета длины кабеля: L = S*Рs/Pk (Pk – удельная паспортная мощность кабеля на метр погонный, Рs – необходимая удельная мощность на метр квадратный). К получившейся цифре нужно добавить кусок для подсоединения к терморегулятору.

Характеристики кабелей в зависимости от тока и мощности системы

• медные, сечением 2 на 1 мм: предельный ток 16 ампер, мощность системы 3,5 киловатт;
• медные 2 на 1,5: 19 ампер, 4,1 кВт;
• медные 2 на 2,5: 27 и 5,9;
• алюминиевые 2 на 2,5: 20 и 4,4;
• алюминиевые 2 на 4: 21 и 4,5.

Электрический теплый пол в стяжку: пошаговая инструкция монтажа

Электрическая система монтируется послойно. Сначала по полу прокладывается электро-кабель, затем слой гидроизоляции с использованием обмазочного состава или рулонного материала. Бетонная стяжка при нагреве будет расширяться, поэтому в последнюю очередь укладывается ленточный материал (демпфер) по всему периметру помещения. Пошаговые действия укладки кабельного теплого пола под плитку:

1. Вырезаем гнездо для монтажа подрозетника на выбранном участке. Для чего специальной коронкой проделываем отверстие с расстоянием от пола в 300мм. Гнездо не должно закрывать рядом стоящую крупную бытовую технику и мебелью. Обычно терморегулятор монтируется вблизи выключателя освещения.
2. Разрезаем штробу для укладки гофротрубки и монтажных проводов с прямоугольным сечением в 20 × 20 мм, начиная от готового гнезда и вниз до уровня пола.
3. Закрепляем в штробе 3 хомута с целью сбора трубки и проводов в один цельный пучок.
4. Очищаем поверхность чернового основания от мусора, пыли для создания хорошей адгезии с будущей стяжкой после заливки раствором.
5. Стелим рулонный фольгированный утеплитель непосредственно фольгированной стороной наружу по всей площади пола для дополнительной термоизоляции и отражения теплового потока.
6. Укладываем листы утеплителя и соседние полосы плотно друг другу встык.
7. Проклеиваем полученный шов металлизированным скотчем.
8. Раскладываем на полу монтажные ленты. Фиксируем на саморезы, но выдерживая расстояние между соседними параллельными лентами в 500-1000 мм. Если поблизости от поверхности основания пола расположен слой гидроизоляции, то не рекомендуется вкручивать саморезы либо сверлить отверстия под дюбеля. Лучше застелить пол стекловолоконной армирующей сеткой, которая послужит дополнительным упрочнением для стяжки и удобством при раскладывании, подвязывании кабелей.
9. Принимаемся за раскладку кабеля согласно схеме. Соединительные муфты фиксируем. Первую фиксацию – монтажной пленкой, не допуская пересечения натяга с остальным кабелем. Холодный конец кабеля должен доставать до терморегулятора. Причем его можно располагать вдоль стены, проложив между стеной и фольгированным утеплителем.
10. Укладываем согласно чертежам и рассчитанному шагу петли кабеля так, чтобы отгибаемые усики или специальные крепления на монтажных планках обеспечивали надежную фиксацию.
11. Фиксируем кабеля в области концевой муфты.
12. Вводим термодатчик с сигнальным проводом в гофротрубку. Головка термодатчика должна доходить до конца гофра трубки.
13. Закрываем отверстия трубки колпачком во избежание попадания бетонного раствора внутрь при проведении последующих работ.
14. Устанавливаем примерно посередине трубку с термодатчиком между витками обогревательного кабеля, закрепляем.
15. Прокладываем вертикальную штробу, начиная от угла между полом и стеной. Расстояние датчика от стены должно быть примерно 500 мм.
16. Укладываем в штробу монтажный холодный конец кабеля. Там же можно разместить провода для подачи питания.
17. Заделываем штробу шпаклевочной смесью или цементно-песчаным раствором.
18. Проверяем проводимость цепи и уровни сопротивления уложенного кабеля, которые должны полностью соответствовать паспортным данным.
19. Подключаем монтажные проводники обогревательного кабеля к клеммам, согласно схеме терморегулятора. Далее — к сети 220В. Главное, залудить очищенные концы кабеля изоляции перед коммутацией.
20. Проверяем систему в работе и до того, прежде чтобы прорезать окошки (50х200 мм) между витками кабеля в фольгированном утеплителе.
21. Для обеспечения контакта будущей стяжки с основанием проклеиваем стыки пола и стен эластичной демпферной лентой по всему периметру помещения.
22. Устанавливаем систему из профильных металлических маяков.
23. Сверху уложенного кабеля заливаем бетонным раствором. Распределяем и выравниваем, не допуская образования воздушных полостей, способных снизить эффективность теплого пола или привести к перегреву кабеля.
24. Дожидаемся застывания стяжки и набора прочности, выдерживая примерно 7 дней, увлажняя водой через 3-4 дня и закрывая полиэтиленовой пленкой.
25. Примерно через неделю можно приступать к грунтовке поверхности и укладке керамической плитки.

Водяной тёплый пол под плитку

Подобные отопительные системы представляют собой контур, внутри которого циркулирует горячая вода. Может располагаться внутри стяжки либо монтироваться без неё. Предлагаем познакомиться с основными характеристиками и порядком выполнения монтажных работ.

Водяной контур – эффективная система обогрева пола с плиткой

Эксплуатационные характеристики

Для устройства тёплого водяного пола под плитку могут использоваться трубы из различных материалов. Выбор может быть сделан между:

• полиэтиленом;
• полипропиленом;
• металлопластиком;
• металлом.

Высокие эксплуатационные характеристики используемых материалов позволяют обеспечить нагрев теплоносителя до 120°С. Однако температура циркулирующего теплоносителя составляет 35°С-45°С. При этом обеспечивается оптимальный прогрев плитки.

Характеристики тёплого пола зависят вида тёплого пола

Типовая схема и технология монтажа

Устройство системы с водяным контуром под плитку может отличаться. В её состав входит:

• паро- или гидроизоляционный слой, благодаря которому удается защитить отопительный контур от внешнего негативного воздействия;
• демпферная лента, монтируемая по периметру помещения для нивелирования последствий тепловых линейных расширений;
• утеплитель;
• отопительный контур с теплоносителем;
• бетонная стяжка.

Схема расположения отопительного контура под плиткой выбирается индивидуально

Монтаж тёплого пола под плитку выполняется в следующей последовательности:

Иллюстрация	Описание действия
	Готовим основание под тёплый пол. Выравниваем поверхность, одновременно устраиваем гидроизоляционный слой. Если гидроизоляция не сформирована, укладываем плёнку, сверху утеплитель.
	Крепим теплоизоляционные плиты. Пластиковые дюбели располагаем в точке пересечения диагоналей каждого элемента. Просверлив отверстие, обязательно удаляем образовавшуюся грязь с помощью пылесоса.
	Раскладываем по поверхности утеплителя и скрепляем между собой армирующую сетку. Секции должны располагаться внахлест.
	Крепим секции армирующей сетки с помощью пластиковых дюбелей. С их помощью обеспечивается дополнительное крепление утеплителя.
	Устанавливаем коллектор, с помощью которого будет обеспечиваться подвод теплоносителя в водяной контур.
	По всему периметру комнаты крепим демпферную ленту. Для этой цели можно взять ленту из вспененного полиэтилена толщиной 10 мм.
	Производим укладку отопительного контура. Трубы крепим к армирующей сетке.
	По уровню выставляются маяки, с помощью которых будет определяться уровень заливаемой бетонной стяжки.
	Выполняются опрессовка и испытания отопительного контура. Заливаем стяжку. Укладываем плитку.

Достоинства и недостатки тёплого пола под плитку

К основным достоинствам стоит отнести:

• энергонезависимость;
• низкие затраты на эксплуатацию;
• длительный срок службы;
• использование в качестве основного и дополнительного источника тепла.

Основным недостатком водяного тёплого пола является неравномерный нагрев отопительного контура. Чем дальше теплоноситель находится от котла, тем холоднее будет вода. Также такую систему сложно монтировать в помещениях с большой площадью, так как длина отопительного контура не превышает 100 м. В зимний период существует вероятность замерзания теплоносителя.

Отопительный контур водяного тёплого пола способен прослужить много лет
