Монтаж 4-скатной кровли — трудоемкий процесс. Он требует удобной организации рабочего места и соблюдения техники безопасности. Все материалы должны находится в удобном доступе. Предварительно нужно провести обработку древесины от гниения и огня. Если пропитка была уже сделана, дерево имеет розоватый цвет.
Пиломатериалы
Для изготовления несущих элементов допускается применять пиломатериалы не ниже 2 сорта. Обрешетку можно сделать из обрезной доски 3 сорта, обязательно очищенной от обзола.
Крепеж
Стропильная система собирается и фиксируется врубками, а также дополнительным крепежом. Стыки усиливаются деревянными или металлическими накладками, зубчатыми пластинами, хомутами, уголками, скобами, резьбовыми креплениями.
Выбор крепежа зависит от материала стен:
В кирпичных и бетонных строениях отсутствуют большие усадочные деформации, поэтому используются жесткие соединения.
Новые деревянные здания подвержены сильной усадке, особенно в первые полгода. Для их компенсации применяются скользящие крепления. Они позволяют деталям крыши свободно перемещаться без критических напряжений.
Для соединения конструкций, испытывающих динамические нагрузки, гвозди предпочтительнее саморезов. Они хорошо работают на изгиб, а значит, стабильно удерживают элементы узла в нужном положении. Саморезы лучше сопротивляются выдергиванию, но боковая нагрузка может привести к их быстрому срезанию.
Рекомендуемая длина нагелей — 120 мм. Для временного крепления используются гвозди 90 мм.
Внешний вид
Вальмовая крыша относится к четырехскатным, так как образуется сочленением четырех скатов. В отличие от двухскатных разновидностей с фронтонами, у нее их нет, на этом месте располагаются вальмы. Вальмовые скаты, называемые также торцевыми, формируются особыми элементами стропильной системы – накосными стропильными ногами и имеют треугольную форму. Два других ската в виде трапеции называют фасадными.
Устройство крыши вальмового вида складывается из следующих составляющих:
- Конёк. Вершина вальмовой крыши, линия соединения стропильных пар, длина которого несколько меньше общей длины дома.
- Вальмы. Два треугольных ската, заменяющих собой фасады дома. Они начинаются от окончания конька, а закачиваются свесом на уровне мауэрлата.
- Трапециевидные скаты. Скаты, которые имеют вид трапеции, их формируют рядовые стропила.
- Свесы. Выступающая за пределы периметра дома часть крыши, ее образовывают удлинения стропильных ног или кобылки. Свес вальмовой крыши крайне необходим, так как защищает поверхность стен от влаги, увеличивая срок их службы.
- Стропильная система. Совокупность элементов каркаса вальмовой крыши, которые несут на себе вес кровельного пирога, формируют угол наклона скатов.
- Кровельное покрытие. Материал в виде листов, рулонов или отдельных модулей, который служит для гидроизоляции кровли, защиты от дождя, снега и холода.
- Водосток. Элементы водосточной системы собирают и отводят излишки влаги с поверхности крыши в ливневую канализацию. Водосток бывает внутренним и внешним. На вальмовой крыше обычно используют второй вариант, состоящий из водоприемной воронки, желоба и водосточной трубы.
- Снегозадержатели. Металлические бортики, устанавливаемые на нижнюю часть крыши, для защиты от соскальзывания снежных масс со скатов после длительных снегопадов.
Конструкция вальмовой крыши, а точнее ее стропильной системы, состоит из такой геометрической фигуры как треугольник, обладающей наибольшей жесткостью и надежностью.
Плюсы конструкции
Архитекторы и дизайнеры активно используют конструкцию вальмовой крыши, так как она обладает следующими плюсами:
- Скошенные вальмовые скаты улучшают аэродинамические свойства кровли, снижая парусный эффект. Поэтому ее можно использовать даже в районах с экстремально сильными порывами ветра.
- Широкий диапазон угла наклона скатов позволяет выбрать подходящий для климатической зоны строительства. Более крутые скаты используют там, где высока снеговая нагрузка и велико количество выпадающих осадков. Пологие скаты рекомендуют в ветреных районах, где есть вероятность срывания кровли достаточно сильными порывами.
- Вальмовые крыши позволяют использовать подкровельное пространство в качестве жилого помещения за счет достаточно высоких потолков.
- Доступные, недорогие материалы делают цену строительства подходящей даже для более чем скромного бюджета.
- Конструкция вальмовой крыши достаточно проста в монтаже, поэтому подходит для строительства своими руками. Более того, даже неопытные исполнители могут справится с этой работой, при условии помощи грамотного консультанта.
- Кровля вальмового типа выглядит по-настоящему стильно и представительно. Поэтому нет варианта лучше для загородных коттеджей и для технологичных таун-хаусов.
Минусы конструкции
Не смотря на вышеперечисленные преимущества, кровля такого типа имеет некоторые особенности, которые нужно учитывать до начала строительства:
- Отсутствие фронтонов не позволяет организовать вертикальное освещение, так как возможности установить обычные окна нет. Вместо них устанавливают мансардные, более дорогостоящие и сложные в монтаже.
- Увеличение углов наклона скатов вальмовой крыши повышает расход строительного материла, что делает строительство более затратным.
- Сложность конструкции стропильной системы заставляет обращаться к профессиональным проектным фирмам, услуги которых стоят недешево.
- Конструкция, состоящая из множества элементов, имеет значительный вес, выдержать который способен лишь надежный, капитальный фундамент, устройство которого стоит дорого.
Как вы заметили, недостатки вальмовой крыши по большей части относятся к финансовой стороне вопроса
Поэтому важно составить проект и смету, чтобы планировать и контролировать расходы
Технические характеристики основных видов металлочерепицы
В этой статье расскажем про характеристики этого материала, его вес, размеры и так далее.
Итак, лист из профиля, такие характеристики, как:
Габариты
Одним из достоинств металлического листа – небольшая масса в сравнении с простой черепицей. Да и монтировать большие и сравнительно легкие листы намного проще, чем маленькие и увесистые. Но и с размерами все не так уж и просто.
Высота профиля. Колебания этого параметра лежат в границах 28-75 мм. Лист, имеющий высоту профиля от 50 до 75 мм – элитный, а потому и цена соответствующая.
Остальные характеристики
А теперь представляем вам калькулятор расчета металлочерепицы, с помощью которого вы сможете произвести расчет металлочерепицы на крышу в онлайн режиме!
Виды и типы конструкций крыш
Для начала разберемся с формами крыш, их устройством и наиболее часто встречающимися конструкциями, чтобы Вам было был более понятен разговор о крыше вальмовой. Собственно Вы и сами с этим быстро разберетесь если взглянете на этот чертеж-схему с обозначениями (можно увеличить).
какие бывают крыши – конструкции, формы и устройство

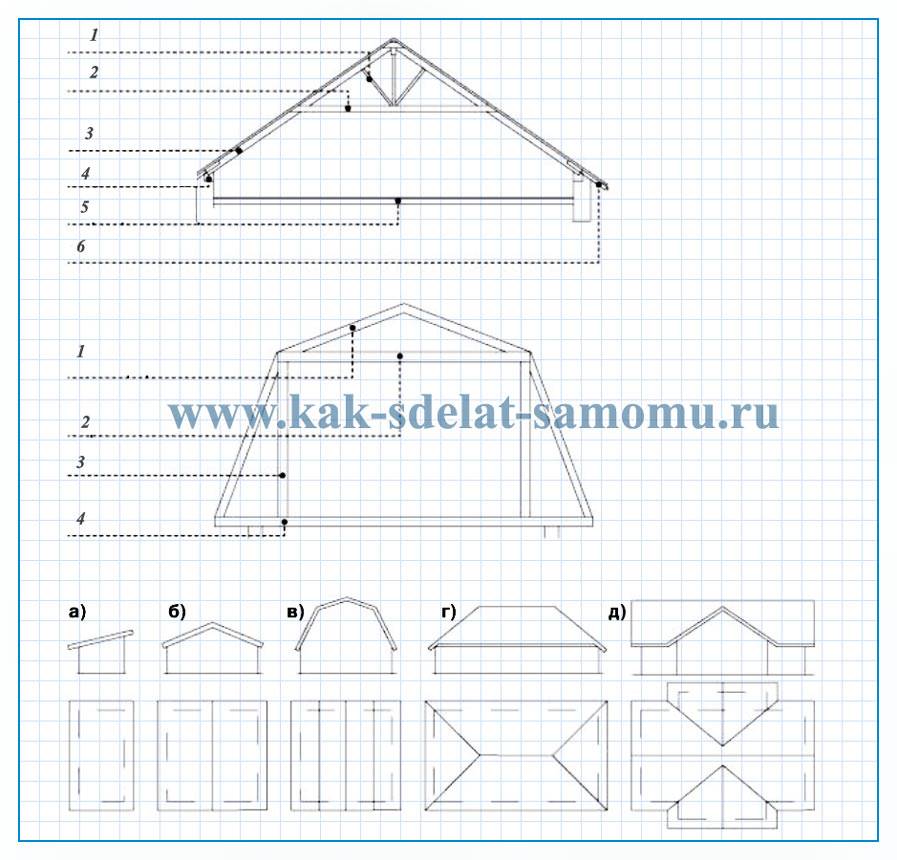

На фото цифрами:
СХЕМА ДВУСКАТНОЙ КРЫШИ
- Подкосы
- Затяжка
- Наклонная стропильная нога
- Мауэрлат
- Перекрытие верхнего этажа
- Кобылка
СХЕМА ЛОМАНОЙ КРЫШИ
- Стропила верхнего пояса фермы
- Затяжка верхнего пояса
- Стойка
- Балка нижнего пояса
Типы скатных кровель:
а – односкатная; б – двускатная; в – ломаная (мансардная); г – вальмовая; д – многощипцовая
Меряй понизу.
В соответствии с предлагаемой методикой все замеры следует делать по нижнему ребру стропил. Я не буду подробно останавливаться на том, как пришёл к этому выводу. Просто после того как я стал измерять именно так, а не по некой теоретической средней линии, всё встало на свои места. Делая разметку по нижнему ребру стропил, я замеряю именно до той самой точки, от которой и нужно делать рез. Количество рабочих этапов при этом сокращается, а значит, и уменьшается вероятность того, что будут допущены грубые ошибки.
Другое достоинство предлагаемой методики в том, что вам не придётся думать, на сколько следует опускать угловые стропила, поскольку для всей несущей конструкции предполагается использовать пиломатериал одного и того же сечения.
Например, для рассматриваемой в этой статье крыши и угловые (короткие), и промежуточные стропила я вырезал из доски сечением 50×150 мм. Благодаря этому верхние рёбра коротких стропил оказались чуть выше углового стропила, и, как следствие, — между последним и настилом крыши образовался зазор, позволяющий воздуху просачиваться вверх к вентиляционному проёму в коньке крыши.
Расчёты осуществлять несложно, так как расположение каждого стропила можно изобразить с помощью прямоугольных треугольников, а значит, и рассчитать с помощью теоремы Пифагора.
В данной статье вся технология показана на примере небольшой прямоугольной постройки. Поскольку её крыша невелика по своим размерам и весь каркас возводится из пиломатериала сечением 50×150 мм, поправок на более мощные коньковый брус и угловые стропила делать не приходится.

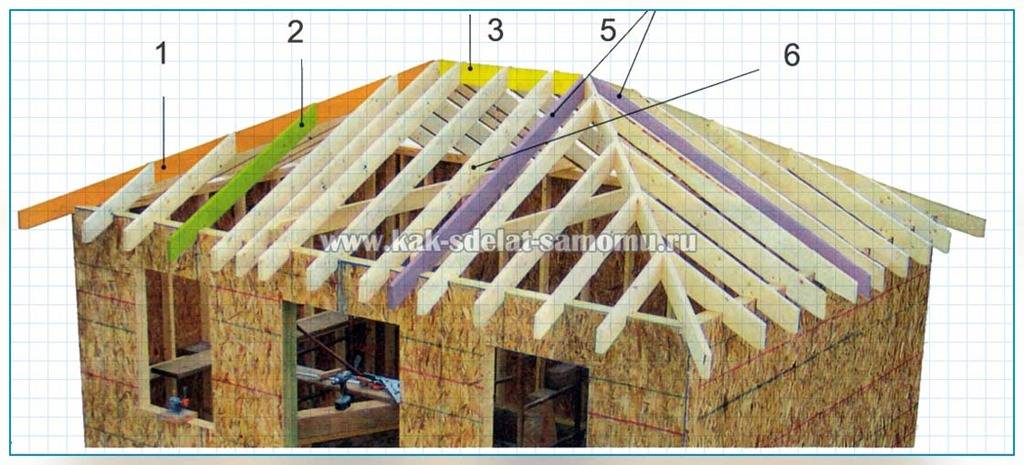

Фото 1.Конструкция вальмовой четырехскатной крыши
- Угловое стропило всегда имеет более пологий уклон, чем промежуточные стропила. Для данной крыши с уклоном 6:12 уклон углового стропила составляет 6:17. Все стропила, смонтированные на данной постройке (включая угловые), вырезаны из досок сечением 50х 150 мм.
- Короткие стропила стыкуются не с коньковым брусом, а с угловым стропилом, и имеют такой же уклон, что и промежуточные стропила.
- Коньковый брус для данной постройки вырезан из того же пиломатериала, что и стропила.
- Центральные промежуточные стропила. На концах конькового бруса стыкуются три промежуточных стропила, которые называют центральными промежуточными стропилами.
- Промежуточные стропила. Эти стропила опираются на верхнюю обвязку и коньковый брус.
Ссылка по теме: Строительство крыши своими руками-из чего и как?
Мерная рейка и таблица коэффициентов.
Первым делом я знакомлюсь с конструкцией и прикидываю, как элементы будут соединены друг с другом. Затем изготавливаю мерную рейку из полоски фанеры шириной 50 мм. Кладу её на верхнюю обвязку торцевой стены и размечаю заложение (горизонтальную проекцию) промежуточного стропила, толщину стены (для подреза опорной части) и свес крыши (рис. 1).
Рисунок. 1. Разметка центральных промежуточных стропил.
На схеме видно, что центральные промежуточные стропила и стены формируют квадраты (закрашены в розовый цвет) в углах постройки.
Угловое же стропило делит каждый квадрат по диагонали, образуя два прямоугольных треугольника.
Также читайте: Каркас своими руками – схемы, фото, чертежи и устройство
Монтаж стропильной системы четырехскатной вальмовой крыши своими руками
Устройство вальмовой крыши начинают, устанавливая балки. Сначала укладывается мауэрлат, затем поперечная балка.
Далее применяя разметочную рейку и отвесы (или уровни), нужно в первую очередь провести разметку месторасположения конька, с учетом рассчитанной высоты, которая определяется исходя из предпочтений и вкуса хозяина.
Стойки конька устанавливаются вертикально и крепятся саморезами. Для фиксации стоек конька применяют укосины. Конек располагается строго в центре строения. Для стропильной системы и коньковых элементов используется одинаковый материал (доска 150 на 50 мм).
На следующем этапе производится установка накосных стропил. Обычно их четыре и они равной длины. Это, пожалуй, самый важный этап, на нем закладываются плоскости всех скатов, и они должны быть безупречно ровными.
Диагональные стропила имеют наибольшую длину, поэтому иногда требуется спарить несколько досок, чтобы добиться нужной длины. Накосные стропила соединяются попарно. При таком способе отсутствуют лишние отходы.
Следует учесть, что они должны выходить за пределы стен примерно на 50 — 100 сантиметров, а верхним концом прикрепляться к коньку. Это делается для создания карниза, который служит защитой стен от влаги, создаваемой различными осадками. В климатических условиях с сильными ветрами длину свеса можно увеличить до метра.
Сечение стропил выбирается в зависимости от:
- угла уклона крыши;
- предполагаемых нагрузок, воздействующих на крышу;
- расстояния между несущими стенами;
- шага между стропилами.
Установка промежуточных стропил
Необходимо соблюдать следующие правила:
- Центральные и промежуточные стропила монтируются по верху бруса конька. Они также выходят за пределы стен. Их количество рассчитывается исходя из длины здания.
- При установке угловых стропил их верхняя часть укладывается на накосные стропила. Приближаясь к углам строения их размер уменьшается.
Монтируются они по концам конька. Для этого надо найти одну точку на мауэрлате строго на середине стены и точку середины толщины конька. Здесь будет установлено первое центральное стропило (на вальме).
Затем монтируются центральные стропила на скатах-трапециях и параллельно им устанавливаются оставшиеся промежуточные стропила.
Высчитать величину расстояния, на котором их нужно монтировать, можно следующим способом: длина конькового бруса делится на величину большую числа запланированных стропил на единицу. Обычно эта величина колеблется в пределах от 60 до 80 сантиметров. А длину стропила можно определить простым способом: уложить его в место установки, добавить длину карниза и наметить спилы.
Очень важный момент при монтаже стропильной системы – соединение в пересечении диагональных и центральных стропил (трапеций и вальм) на коньковом брусе. Для этого делаются надрезы с двойными скосами. Для прочности соединения пользуются стяжками.
Как устанавливаются угловые стропила (нарожники)
Данные стропила монтируются в параллели с центральными. На нарожнике производится спил, он укладывается на накосное стропило и крепится гвоздями или саморезами. Можно произвести соединение при помощи врубки или с применением опорного бруса, закрепленного на диагональном стропиле с обеих сторон. Нарожные стропила основных скатов и вальмовых не должны быть состыкованы с диагональными стропилами в одном месте.
При большой ширине здания в расчетах обязательно нужно учитывать показатели провисания, особенно это касается диагональных, а также промежуточных стропил. Центральное стропило соединяется с коньковым бруском двумя деревянными коньками.
Для того чтобы усилить (укрепить) углы вальмовой крыши, можно установить шпренгели со стойками. Они будут подпирать диагональное стропило и обеспечивать надежность всей конструкции. Шпренгель – это дополнительный брус для повышения прочности конструкции.
Обрешетка вальмовой крыши производится согласно рекомендациям по монтажу обрешетки для выбранного материала.
Теперь, когда вы имеете достаточный объем информации относительно конструкции стропильной системы вальмовой крыши и проведению ее монтажа, вы вполне можете провести его самостоятельно. Далее можно проводить обрешетку крыши.
Предлагаем наглядно ознакомиться с процессом монтажа стропильной системы вальмовой крыши из следующего видео:

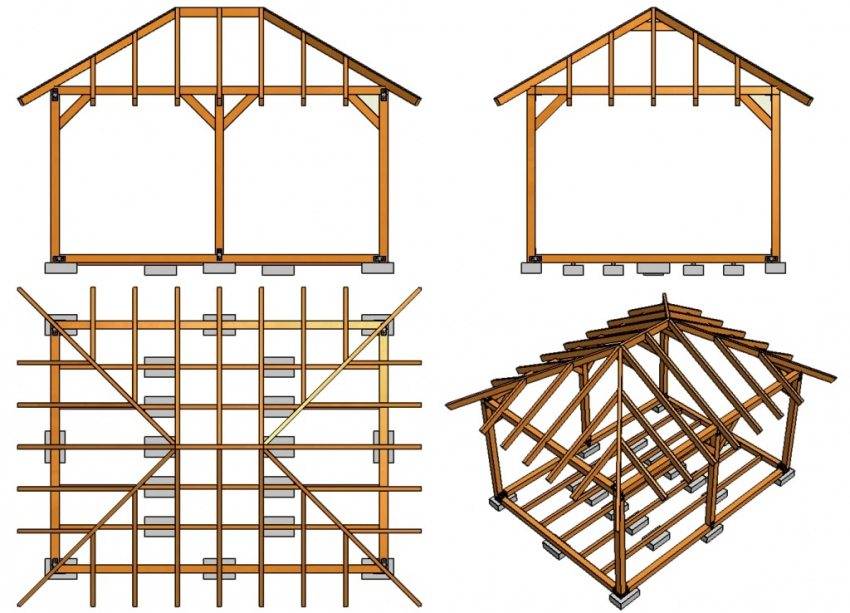

Вальмовые крыши своими руками: чертежи и фото, эскизы и расчеты конструкции
Прежде чем приступить к строительству вальмовой крыши своими руками, необходимо выполнить чертежи и произвести корректный расчет всей конструкции. Нелишним было бы обратиться за помощью к специалисту, который имеет опыт в этой сфере и сможет оптимально подобрать угол наклона и произвести расчет. Учитывая, что конструкция кровли может содержать ломаные линии и неровности, безошибочно просчитать все составляющие элементы будет затруднительно.
Советы по составлению чертежей и эскизов
Перед тем как сделать вальмовую крышу своими руками, пусть даже самой простой конструкции, потребуется разработка проекта вальмовой крыши с чертежами и эскизами. Это поможет определить форму крыши и даст возможность правильно рассчитать необходимое количество материалов для строительства. Для выполнения проектирования можно воспользоваться следующими рекомендациями:
- следует измерить высоту, длину и ширину дома. Согласно полученным данным изобразить схематично фасад и торец дома в удобном масштабе. Таких эскизов необходимо выполнить несколько экземпляров;
- при определении оптимальной высоты вальмовой крыши по отношению к дому и уклона скатов крыши, необходимо на одном из эскизов отобразить несколько вариантов контура кровли. Далее следует выбрать наиболее удачный, и с помощью транспортира определить угол наклона скатов будущей конструкции;
Материалы для возведения крыши
Для монтажа стропильной системы понадобится не только хорошо просушенная качественная древесина, но и металлические крепления, а также кровельные гвозди, саморезы и анкерные болты.
Из металлических элементов нужно будет приобрести уголки и крепления различной конфигурации, которые помогут сделать конструкцию более надежной и крепкой.
Одним из них является скользящее крепление. Его устанавливают в нижней части стропил, закрепляя их таким образом к мауэрлату. Установив его, можно исключить риск деформации системы крыши при усадке несущих стен.
Еще одним давно применяемым креплением являются скобы. Ими соединяют разные детали системы, например, стропила и балки перекрытия или мауэрлат, если крыша возводится, например, на здании, которое уже давно дало усадку.
Вам понадобится:
— для укладки мауэрлата нужен будет брус, имеющий сечение 100×150 мм;
— стропила и конек изготавливают из бруса сечением 50×150 мм. Строители, занимающиеся возведением стропильных систем, рекомендуют производить монтаж всей системы из бруса или досок, имеющих одинаковое сечение — это дает гарантию прочности и надежности постройки;
— сверху системы стропил набивается обрешетка из досок, сечение которых должно составлять 25×150 мм.
Выбирая древесину для системы стропил, можно опираться на составленную специально для этого таблицу. В ней приведены допустимая длина стропил (в метрах) из хвойной древесины (лиственница, ель, кедр, сосна), в зависимости от ее качества, сечения бруса и средней величины снеговой нагрузки в данном регионе.
| Сорт | Сечение | Расстояние между стропилами в мм | |||||
|---|---|---|---|---|---|---|---|
| мм | 300 | 400 | 600 | 300 | 400 | 600 | |
| Снеговая нагрузка | 1,0 кРа | 1,5 кРа | |||||
| Высший | 38×89 | 3.22 | 2.92 | 2.55 | 2.81 | 2.55 | 2.23 |
| 38×140 | 5.06 | 4.60 | 4.02 | 4.42 | 4.02 | 3.54 | |
| 38×184 | 6.65 | 6.05 | 5.28 | 5.81 | 5.28 | 4.61 | |
| 38×235 | 8.50 | 7.72 | 6.74 | 7.42 | 6.74 | 5.89 | |
| 38×286 | 10.34 | 9.40 | 8.21 | 9.03 | 8.21 | 7.17 | |
| 1 и 2 | 38×89 | 3.11 | 2.83 | 2.47 | 2.72 | 2.47 | 2.16 |
| 38×140 | 4.90 | 4.45 | 3.89 | 4.28 | 3.89 | 3.40 | |
| 38×184 | 6.44 | 5.85 | 5.11 | 5.62 | 5.11 | 4.41 | |
| 38×235 | 8.22 | 7.47 | 6.38 | 7.18 | 6.52 | 5.39 | |
| 38×286 | 10.00 | 9.06 | 7.40 | 8.74 | 7.66 | 6.25 | |
| 3 | 38×89 | 3.06 | 2.78 | 2.31 | 2.67 | 2.39 | 1.95 |
| 38×140 | 4.67 | 4.04 | 3.30 | 3.95 | 3.42 | 2.79 | |
| 38×184 | 5.68 | 4.92 | 4.02 | 4.80 | 4.16 | 3.40 | |
| 38×235 | 6.95 | 6.02 | 4.91 | 5.87 | 5.08 | 4.15 | |
| 38×286 | 8.06 | 6.98 | 6.70 | 6.81 | 5.90 | 4.82 | |
| Снеговая нагрузка | 2,0 кРа | 2,5 кРа | |||||
| Высший | 38×89 | 4.02 | 3.65 | 3.19 | 3.73 | 3.39 | 2.96 |
| 38×140 | 5.28 | 4.80 | 4.19 | 4.90 | 4.45 | 3.89 | |
| 38×184 | 6.74 | 6.13 | 5.35 | 6.26 | 5.69 | 4.97 | |
| 38×235 | 8.21 | 7.46 | 6.52 | 7.62 | 6.92 | 5.90 | |
| 38×286 | 2.47 | 2.24 | 1.96 | 2.29 | 2.08 | 1.82 | |
| 1 и 2 | 38×89 | 3.89 | 3.53 | 3.08 | 3.61 | 3.28 | 2.86 |
| 38×140 | 5.11 | 4.64 | 3.89 | 4.74 | 4.31 | 3.52 | |
| 38×184 | 6.52 | 5.82 | 4.75 | 6.06 | 5.27 | 4.30 | |
| 38×235 | 7.80 | 6.76 | 5.52 | 7.06 | 6.11 | 4.99 | |
| 38×286 | 2.43 | 2.11 | 1.72 | 2.21 | 1.91 | 1.56 | |
| 3 | 38×89 | 3.48 | 3.01 | 2.46 | 3.15 | 2.73 | 2.23 |
| 38×140 | 4.23 | 3.67 | 2.99 | 3.83 | 3.32 | 2.71 | |
| 38×184 | 5.18 | 4.48 | 3.66 | 4.68 | 4.06 | 3.31 | |
| 38×235 | 6.01 | 5.20 | 4.25 | 5.43 | 4.71 | 3.84 | |
| 38×286 | 6.52 | 5.82 | 4.75 | 6.06 | 5.27 | 4.30 |
- Кроме этого, необходимо будет купить кровельный материал, утеплитель и пленку пароизоляции, которая настилается на стропила под обрешетку. В качестве кровельного материала для вальмовой конструкции крыши традиционно выбирают мягкое покрытие — его легче закреплять на сложной конфигурации такой стропильной системы. Под такую кровлю будет необходимо сделать настил из фанеры.
- Также нужно приобрести антисептический состав для обработки дерева перед началом монтажа.
- Возможно, понадобится стальная проволока диаметром в 4 мм, для закрепления некоторых элементов в несущей стене.
Конструкция сложных кровель
Существует масса вариантов сочленения фрагментов кровли разной конструкции, в том числе и вальмовых скатов. Например, выступающую часть здания – эркер покрывают вальмовой крышей.
Вальмовый каркас эркера:
Самые популярные виды строения крыш с включением элементов вальмовой кровли – это крыши:
- голландская;
- датская;
- шатровая.
Голландская
Кровли такого типа отличает наличие коротких вальм, низ которых находится гораздо выше свесов смежных скатов. Это позволяет на фасаде 2-го этажа дома размещать окна. На нижнем снимке представлен такой дом с голландской крышей.
Крыша – голландка:
Датская
Крыши такой конструкции получили большое распространение в странах Западной Европы. Они впервые появились в Дании. В России они стали появляться сравнительно недавно. Их особенностью является то, что благодаря фронтону, на мансарде можно установить обычные вертикальные окна.
Шатровая
Вальмовая шатровая крыша – это упрощённый вариант стандартной вальмовой кровли. Отсутствие трапециевидных скатов позволяет избавиться от лишних опорных и усиливающих элементов. Следует отметить то, что данный вариант крыши приемлем для тех домов, которые в плане имеют вид квадрата.
Каркас шатровой крыши:

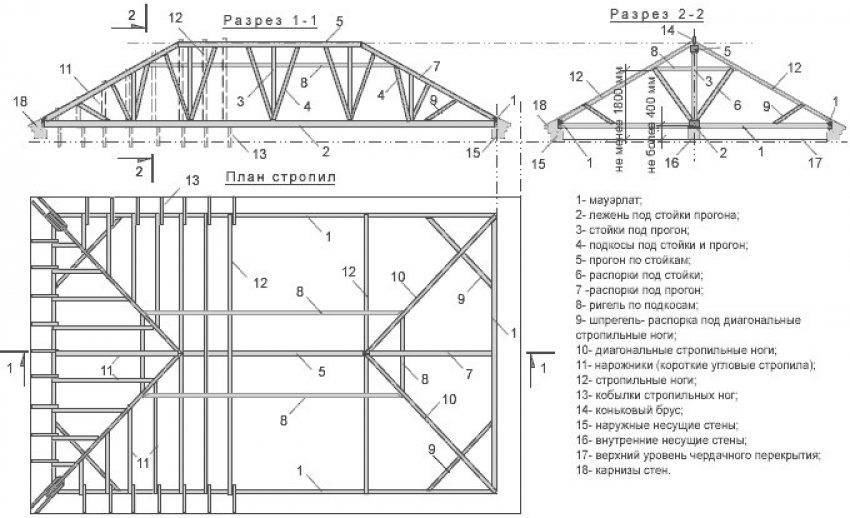

Схема стропильной системы вальмовой крыши
Вальмовые четырехскатные кровли превосходят по сложности возведения обычные двускатные модели. Это объясняется сложностью точной стыковки всех четырех скатов под требуемым уклоном. Такие крыши имеют два больших ската в форме трапеции и два торцевых ската в форме треугольника. При формировании стропильной системы и возникают основные трудности устройства вальмовой крыши.
Проект дома с вальмовой крышей учитывает, что уклон скатов должен находиться в пределах от 10 до 60 градусов. На выбор угла наклона влияет количество атмосферных осадков, материал кровельного покрытия, а также то, будет ли использоваться подкровельное пространство под мансардное помещение. В регионах с большим количеством осадков уклон должен быть не менее 45 градусов.
Схемой вальмовой крыши должны быть предусмотрены форма сечения, размеры и точное расположение всех конструктивных элементов каркаса. Помимо этого, в чертежах стропильной системы вальмовой крыши отражается длина конькового прогона, высота крыши, угол наклона скатов, ширина пролетов, методы усиления конструкции и специфика крепления элементов.

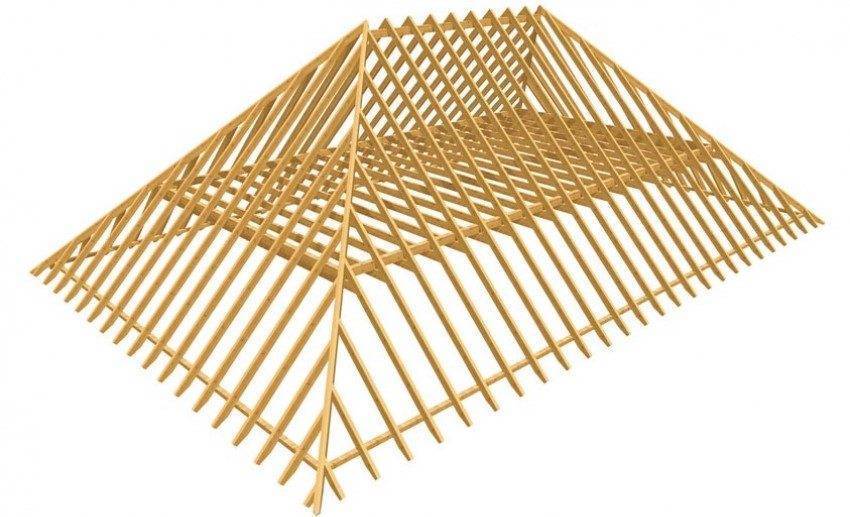

Схематическая конструкция вальмовой крыши
Учитывая, что накосные стропильные ноги имеют большую длину и являются опорными для нарожников, они нуждаются в усилении. Для этого применяют шпренгель, балку которого врезают в мауэрлат, а стойкой подпирают накосную ногу. Для усиления стропильной системы практикуют использование ветровой балки. Ее фиксируют с внутренней стороны центральных стропил по диагонали преимущественно с ветреной стороны дома.
В случае когда стропила имеют длину более 4,5 м для их усиления используют диагональные подкосы, применение которых позволяет выбрать для стропил брус меньшего сечения. Подкосы упираются в затяжки (балки перекрытия), которые не дают стропилам разъехаться. Если затяжки крепятся ближе к коньковому ригелю, они могут служить в качестве основания под обшивку потолка мансардного этажа.
В схеме стропил вальмовой крыши обосновывается целесообразность использования наслонных или висячих стропил, а также применения дополнительных усиливающих элементов. Если при расчетах выясняется, что параметры бруса не соответствуют требуемой нагрузке, возможно применение клееных или наборных стропильных балок. Эти модифицированные элементы значительно массивней и могут иметь большую длину.
Стропильная система дома с вальмовой кровлей
Если домостроение не имеет промежуточной несущей стены, то используют висячие стропильные ноги, которые опираются только на две опоры (на две стены дома). В этом случае стропила испытывают нагрузку на сжатие и изгиб. Ввиду того что стропильные ноги создают распирающие усилие на стены, применяют деревянную затяжку, которая соединяет между собой стропила. Обычно ее устанавливают внизу у основания стропильных ног.
Когда строение имеет промежуточную несущую стену или средние опорные столбы, используют схему наслонных стропил. В этом варианте стропила одним концом опираются на наружные стены, а для средней части ног опорой являются колонны или внутренняя несущая стена. При такой конструкции стропильные элементы работают на изгиб, подобно балке.
По сравнению с крышей, где используют висячие стропила, конструкция с наслонными стропильными ногами является более легкой. На возведение такой кровли расходуется меньше материалов, что уменьшает затраты на строительство. Возможно использование комбинированной стропильной системы в одной конструкции. Это происходит когда одна часть дома имеет внутреннюю несущую стену, а другая — нет. Для устройства крыши над таким строением используют оба варианта стропил.
Схема деревянных наслонных стропил с упором на один прогон для вальмовой крыши
Схему стропил вальмовой крыши с выносом применяют, когда необходимо произвести увеличение карниза. В этом случае стропильные ноги будут упираться в балки перекрытия. При устройстве вальмовой крыши с опиранием стропил на балки перекрытия такой элемент как мауэрлат можно полностью исключить из конструкционной схемы. Вместо него предлагается применение деревянных выравнивающих прокладок.
Монтаж вальмовой кровли
Сборка стропильной системы такой крыши — довольно сложный процесс. Тем не менее в классической интерпретации процесс доступен для исполнения своими руками. Нужно сразу оговориться, что самостоятельная сборка не является препятствием для приглашения одного или двух помощников.
Монтаж вальмовой стропильной системы производится следующим образом:
- Укладка и крепление мауэрлата. Под ним нужно проложить гидроизоляцию из рубероида поверх стены здания. По углам мауэрлата устанавливаются четыре укосины для усиления конструкции в продольном направлении.
- Установка и временное крепление стоек. Их нужно поставить на лежень.
Стойки монтируются на лежень и укрепляются временными подкосами до тех пор, пока не будут установлены все диагональные стропила
Положение диагональных стропил окончательно устанавливает форму всех скатов
Готовая стропильная система далее обивается обрешёткой, на которую монтируется кровельный пирог и финишное покрытие
При монтаже стропильной системы применяются различные виды дополнительных креплений. Их производят промышленным способом специально для различных узлов и соединений.
Элементы крепежа стропил позволяют обеспечить необходимую прочность и высокое качество монтажа
По окончании сборки стропильной системы формируется кровельный пирог и устанавливается финишное покрытие кровли выбранным материалом.
При выборе угла наклона вальмовой крыши обычно исходят из эстетических соображений, заботясь о внешнем виде здания. Можно сначала выбрать уклон скатов, а потом рассчитать высоту конька, а можно, наоборот, задаться положением конька и исходя из этого рассчитать угол между стропилами.
Повышенная трудоёмкость исполнения вальмой крыши многократно компенсируется её высокими прочностными характеристиками и завидным дизайном. Если внимательно разобраться с конструкцией и понять назначение каждой детали или узла, нет ничего невозможного для построения стропильной системы самостоятельно. Успехов вам!
