Стропильная система односкатной крыши: используем калькулятор для расчета стропильной системы

Общие сведения по результатам расчетов

• Угол наклона крыши
  – Угол наклона ската и стропил. Программа так же подскажет подходит ли данный угол для выбранного
  кровельного материала. Что бы увеличить или уменьшить, измените параметры ширины основания или высоты
  подъема.
• Площадь поверхности крыши
  – Общая площадь всей поверхности кровли, с учетом длины свеса. Соответствует количеству необходимого
  кровельного и подкровельного материала
• Количество рубероида
  – Количество подкровельного материала в рулонах шириной 1 метр и длиной по 15 метров, с учетом нахлеста.
• Длина стропил
  – Длина стропила от конька до основания ската
• Минимальное сечение стропил
  – Рекомендуемое сечение стропил с учетом выбранных параметров и нагрузок. По умолчанию указаны нагрузки для
  московского региона.
• Количество стропил
  – Общее количество стропил при заданном шаге на всю стропильную систему.
• Количество рядов обрешетки
  – Общее количество рядов обрешетки по заданным размерам на всю кровлю

• Равномерное расстояние между досками обрешетки
  – Рекомендуемое расстояние между досками обрешеток, для использования материала без подрезки.

Строительство двухскатной крыши пошагово

Монтаж мауэрлата двухскатной крыши

Мауэрлат принимает на себя всю нагрузку от крыши и передает ее на стены, поэтому в качестве мауэрлата выбирают достаточно толстый и крепки брус. Толщину выбирают исходя из толщины стены, на которую он опирается. Как правило толщину мауэрлатного бруса стремятся выбрать равной или приближенной к толщине стены.

Укладывать мауэрлат необходимо заподлицо с внешней частью стены, прочно соединив их вместе. Для соединения мауэрлата со стеной еще на этапе возведения стен закладываются (заливаются в армопояс) анкерные болты или проволока. Если в качестве крепежа используется проволока, то после укладки бруса он крепко обвязывается этой проволокой вокруг и остается в таком виде крепко закрепленной. В случае, если в стену были замурованы анкерные болты, в мауэрлате предварительно сверлятся сквозные отверстия, которыми брус насаживается на болты и затягивается сверху гайками с широкими шайбами.

Важно также не забыть уложить слой гидроизоляционного материала в виде прокладки между стеной и мауэрлатом. В качестве гидроизоляции, как правило, используется рубероид или подобные материалы. Подробнее о закреплении мауэрата рассказано в данном видео

Подробнее о закреплении мауэрата рассказано в данном видео

Установка стропил двухскатной крыши

После того как подготовлено основание, приступают к сборке стропильной системы двухскатной крыши. Монтаж стропил можно выполнить несколькими способами: устанавливать стропила сразу на крыше или некоторые элементы конструкции выполнить на земле, а затем поднять с помощью специального оборудования в место установки. Правильно выставить стропила на двухскатную крышу своими руками без помощи напарника достаточно проблематично, поэтому лучше воспользоваться помощью, чтобы не ошибиться и не свести на нет все усилия.

Чтобы проще было крепить брусья, на каждой стене стоит разметить точки крепления и соединить противоположные стены балками (лежнями), на которые будут установлены стойки для подпорки стропил. На стойки устанавливается коньковый брус, который является направляющим для установки стропильной системы. Для того чтобы соединить стропила максимально точно, чтобы весь скелет из стропил был одинаковый, пользуются шаблонами. Так вы сможете избежать провалов и перекосов в кровле.

После установки конькового бруса приступают к самой ответственной части – монтажу стропил (уже скрепленных между собой или отдельно)

При этом важно постоянно следить за уровнем и ровностью установки. Крепят стропила между собой, как правило, на гвозди или при помощи железных скоб. Распространенные схемы выставления стропил на двухскатную крышу и их крепления друг с другом показаны на рисунке ниже

Распространенные схемы выставления стропил на двухскатную крышу и их крепления друг с другом показаны на рисунке ниже.

После выполнения каркаса крыши требуется выполнить установку вспомогательных крепежей для улучшения жесткости кровли. Для этого устанавливают подкосы и средние коньки.

Предлагаем вам посмотреть видео, в котором наглядно показана установка стропил своими руками для двухскатной кровли.

Обрешетка двухскатной крыши

Обрешетка двухскатной крыши в простейшем случае представляет собой монтаж поперечных досок на стропила для укладки на нее кровельного материала. Но, как правило, современная кровля представляет собой более сложный пирог из различных слоев.

После установки обрешетки крыша накрывается слоем гидроизоляции, слои которой монтируются с напуском друг на друга, а стыки скрепляются скотчем.

Следующим шагом идет закрепление контробрешетки – планок, закрепляемых под углом 90 градусов к основной обрешетке. Это нужно для обеспечения вентилируемого зазора в пироге кровли для избавления от влаги.

На заключительном этапе монтажа двухскатной крыши  производят укладку кровельного покрытия, выбор которого, как было сказано в начале статьи, зависит как от нескольких факторов, включая финансовую составляющую

Внешние работы по установке крыши заканчиваются подшивкой карнизов и обустройством фронтонов, если они не являются частью стен. После этого переходят к внутренним отделочным работам и утеплению крыши, если в этом есть необходимость. Подробно об утеплении кровли мы поговорим в следующих статьях.

Стоит отметить, что построить двухскатную крышу своими руками не так сложно, главное правильно произвести расчеты и пошагово следовать пунктам инструкции, чтобы не упустить важных моментов при монтаже.

Краткая видеоинструкция по устройству двухскатной крыши представлена на видео:

По мере удлинения стропильных ног усложняется и сама конструкция системы

Так, при расстоянии между противоположными стенами от 4.5 до 6 метров уже потребуется установка подстропильной ноги (подкоса), расположенной под углом в 45°, и упирающейся снизу на жестко закрепленный опорный брус (лежень). При расстояниях до 12 метров придется устанавливать по центру вертикальную стойку, которая должна опираться или на надежное перекрытие, или же даже на капитальную перегородку внутри здания. Стойка также упирается в лежень, а кроме того, в каждую из сторон устанавливается еще и подкос. Это тем более актуально в связи с тем, что стандартная длина пиломатериалов обычно не превышает 6 метров, и стропильную ногу придется делать составной. Так что без дополнительной опоры обойтись в любом случае не получится.

Дальнейшее увеличение длины ската приводит к еще большему усложнению системы – появляется необходимость установки нескольких вертикальных стоек, с шагом не более 6 метров, с опорой на капительные стенки, и со связыванием этих стоек схватками, с установкой тех же подкосов и на каждой стойке, и на обеих внешних стенах.

Таким образом, следует хорошо подумать, куда будет выгоднее сориентировать направление ската кровли еще и из соображений упрощения конструкции стропильной системы.

Какой угол крутизны ската будет оптимальным?

В подавляющем большинстве случаев когда речь идет об односкатной кровле выбирается угол до 30 градусов. Это объясняется рядом причин, и самая главная из них уже упоминалась – сильная уязвимость именно односкатной консрукции к ветровой нагрузке с фасадной стороны. Понятно, что, следуя рекомендациям, направление ската ориентируют в наветренную сторону, но это вовсе не говорит о том, что ветер с другой стороны полностью исключается. Чем круче угол уклона – тем значительнее становится создающаяся подъемная сила, и тем большую нагрузку на срыв будет испытывать кровельная конструкция.

О прочности

Для односкатной крыши важно понятие – длина ската. Ведь на постройке прямоугольной формы сами стропила можно разместить вдоль или поперёк здания

Поэтому, выбирая направление необходимо учитывать возможность устройства промежуточных опор. Общепринятая практика – ограничивать свободные пролёты без поддержки длиной 4.5 м. ведь даже не разрушившись стропило может элементарно прогнуться.

Схема сборки стропильной системы односкатной крышиИсточник craftingbeer.ru

Помимо утраты привлекательности внешнего облика, это может повлечь более серьёзные проблемы: деформацию, разрыв кровельного материала и, как следствие, трудно устранимую протечку. Поэтому, когда длина стропила превышает норму, принимают меры для усиления конструкции:

• Расстояние между противоположными стенами 4,5-6 м. требует установки подкосов с опорой на оду или обе стены. Не исключается устройство прогона – он позволит снизить число подкосов. При этом появится возможность увязать их с зонированием будущего пространства.
• Расстояние до 12 м. требует обязательной установки прогона, который поддерживают вертикальные стойки с надёжного лежня, перекрытия, колонн или капитальной стены внутри дома. От стоек или стен также рекомендуется установка подкосов. Условия диктует стандартная длина пиломатериала 6 м. – при такой длине пролёта стропила в любом случае будут составными. Даже если конструктивно удастся изготовить крепкие стопила, из соображений безопасности необходима надёжная промежуточная опора.

Для надежности в стропильной системе предусмотрены дополнительные опорыИсточник moidom38.ru

Дальнейшее увеличение длины стропил требует ещё более серьёзных мер по укреплению всей стропильной системы. Хотя ничего сложного в этом нет – можно устанавливать сколько угодно прогонов на надёжных стойках, опираясь на лежни и расшиваясь подкосами. Разберёмся пошагово, как монтируются стропила для односкатной крыши.

В видео пример сборки односкатной вентилируемой крыши для каркасного дома:

Последовательность монтажа

Для обеспечения запаса прочности используются все конструктивные особенности здания. Заранее рассматривается возможность опереться на любую из несущих стен вертикальной стойкой или подкосом. Их количество и местоположение можно скорректировать и увязать с будущим дизайном, однако без фанатизма – прочность при этом пострадать не должна. Монтаж обычно не вызывает сложностей:

Для безопасности сразу монтируются балки перекрытия, по ним устраивается временный настил.

Монтаж балок перекрытия на домеИсточник oooarsenal.ru

• На обе стены крепится мауэрлат. Или устраиваются необходимые для уклона крыши каркасы.
• Устанавливаются крайние стропила и все сопутствующие элементы: стойки, подкосы, по необходимости лежни – создаётся «силовой каркас».

Сборка скелета односкатной крыши для частного домаИсточник th.decorexpro.com

Если строительство каркасное и большие фронтоны открыты, необходимо хотя бы временно их закрыть – принять меры для уменьшения парусности крыши.

Для исключения парусности закрывают временно фронтоныИсточник moidom38.ru

Далее по подготовленному каркасу укладываются промежуточные стропила и дополнительно раскрепляются по мере надобности. Это время для окончательного принятия решения о способе утепления – шаг стропил можно скорректировать под конкретный утеплитель.

Монтаж промежуточных стропилИсточник chrome-effect.ru

Следом монтируется кровельная мембрана, контробрешётка и несущая обрешетка односкатной крыши под конкретный кровельный материал.

На устройство вентиляционного зазора нужно обратить особое внимание – уклон односкатной крыши зачастую невелик. Поэтому зазор должен быть достаточным для эффективного проветривания – его полезно немного увеличить

Завершает работы монтаж кровли. А устройство подшива, водостоков можно совместить с наружной отделкой фронтонов, чтоб дважды не устраивать настилы в одном месте.

Примеры домов с односкатными крышами в видео:

Что в итоге

Таким нехитрым, но эффективным и простым способом можно построить крышу любого дома, независимо от материала его стен и конструктивных особенностей.

Дом с односкатной крышей выходит дешевле, но смотрится по-современномуИсточник 290domov.ru

Однако, односкатная крыша в каркасном доме, где «по умолчанию» заложена экономия бюджета – это одно из рациональных решений. Причём без лишних затрат в проект сразу закладывается функциональность, а довести всё до логического конца – уже дело времени.

Конструкция односкатной крыши

Односкатная крыша обычно состоит из стропильной системы, обрешетки, утеплителя, кровельного покрытия и внешней обшивки фронтонов и стен. В зависимости от типа здания стропильная система односкатной крыши может быть трех видов:

• Скользящая, применяемая в основном в бревенчатых домах. Такая конструкция позволяет исключить деформации при усадке сруба, достигающей 15% для новых домов. Скользящая стропильная система жестко закрепляется на мауэрлате верхней стены. На нижней стене стропила опираются на специальные приспособления, по которым при усадке сруба они скользят.
• Наслонные стропила используются обычно в кирпичных или блочных домах, не дающих большой усадки. Они опираются нижним концом на балки перекрытий, а в верхней части опорой им служит высокая стена или стойка, которая также упирается в балку перекрытий. Дополнительную жесткость конструкции стропил придают подкосы или дополнительные стойки.

Кроме того, односкатные крыши можно разделить на вентилируемые и невентилируемые. Невентилируемые крыши обычно имеют угол не более 5 градусов и требуют качественного утепления, гидро- и пароизоляции. Вентилируемые крыши могут иметь любой угол наклона, их особенностью является наличие свободного пространства между кровлей и перекрытием и вентиляционных отверстий с обеих сторон крыши или на фронтонах. Воздушный зазор позволяет улучшить условия отвода водяных паров от утеплителя, продлить срок службы конструкции.

Угол наклона односкатной крыши напрямую связан с используемым кровельным покрытием. Для мягкой кровли или рулонных материалов используют угол уклона до 10 градусов, при угле наклона от 10 до 20 градусов обычно используют профнастил с продольным профилем и высотой волны от 30 мм, шифер и ондулин можно класть при наклоне крыши от 20 градусов, а металлочерепицу – от 25 градусов. При расчете крыши необходимо учесть эту зависимость и делать выбор в соответствии с назначением крыши и выбранным покрытием.

Односкатная крыша: необходимые расчеты

На сегодняшний день создание односкатной крыши для своего дома – это доступное и действительно практичное решение

И совершенно неважно, что вы собираетесь возводить – дачу, баню, частный дом или гараж, так как такая кровельная конструкция имеет широкую сферу применения в жилом домостроении. Кроме того, данная разновидность кровли потребует от вас весьма скромных финансовых затрат на монтаж, а также последующую эксплуатацию

Односкатная конструкция

1. Достоинства односкатных конструкций
2. Тонкости создания чертежа
3. Критерии и тонкости расчетов для строительства односкатной крыши
4. Угол наклона скатной конструкции
5. Площадь кровельного покрытия
6. Материалы для изоляционных работ
7. Уровень нагрузки на стропила
8. Длина и количество стропил
9. Характеристики и сечение бруса для стропил

Расчет стропильной системы

Перед сборкой кровельной конструкции, необходимо сделать расчет стропильной системы и правильно подобрать сечение всех строй-элементов.

В зависимости от ширины строения и требуемого сечения стропильной ноги, для проектируемого пролета, выбирают следующее конструктивное решение:

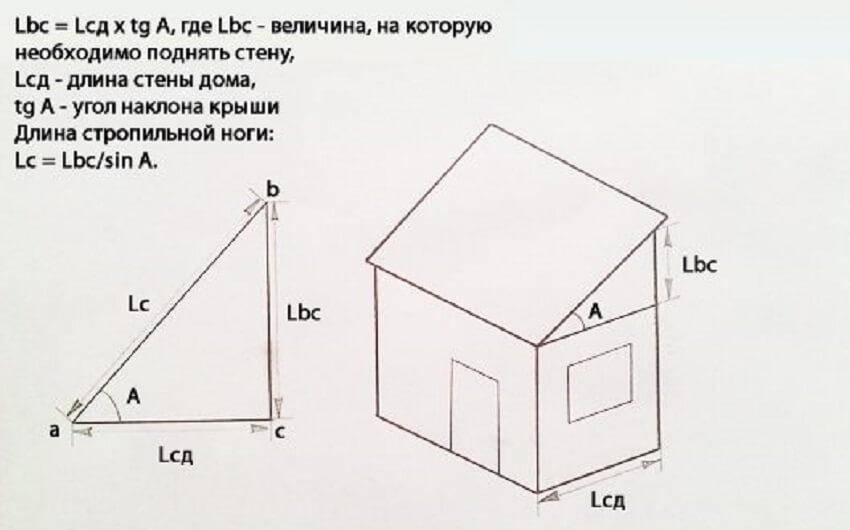

Расчет длины стропильных ног

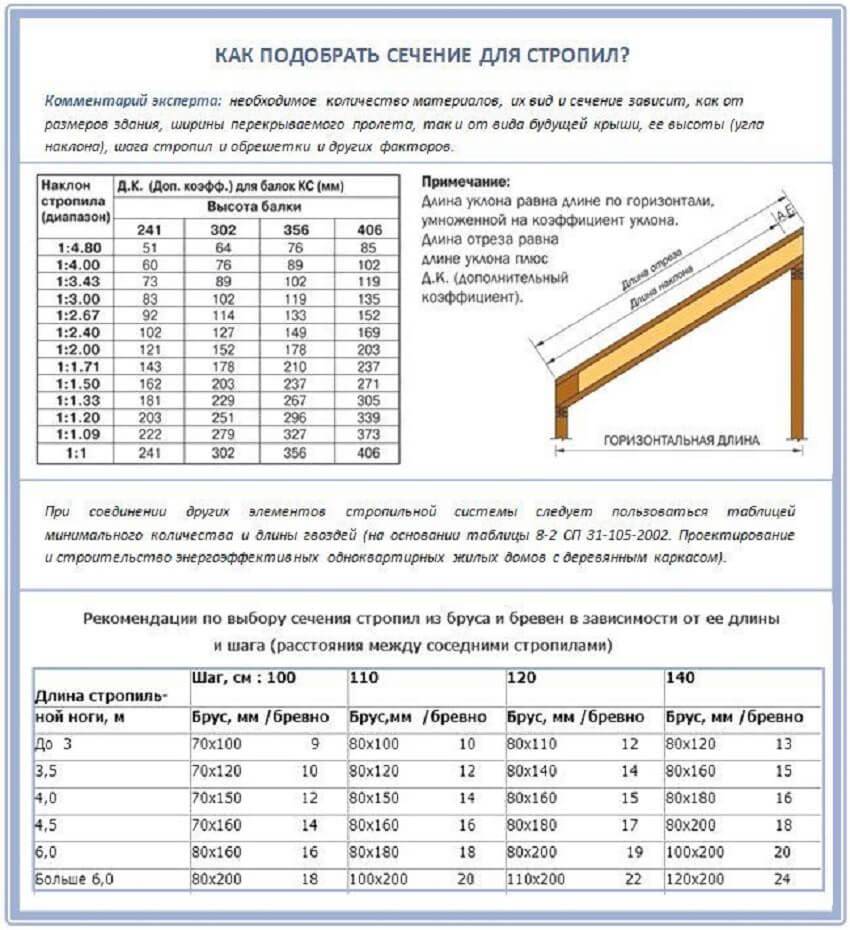

Стропильная система односкатной крыши ‒ Подбор сечения

Во время строительства здания профессиональными строителями, согласно утвержденному проекту, производиться расчет по двум предельным состояниям. Такой подход, позволит определить высоту и ширину, несущих балок по двум требованиям:

1. Прочности.
2. Жесткости.

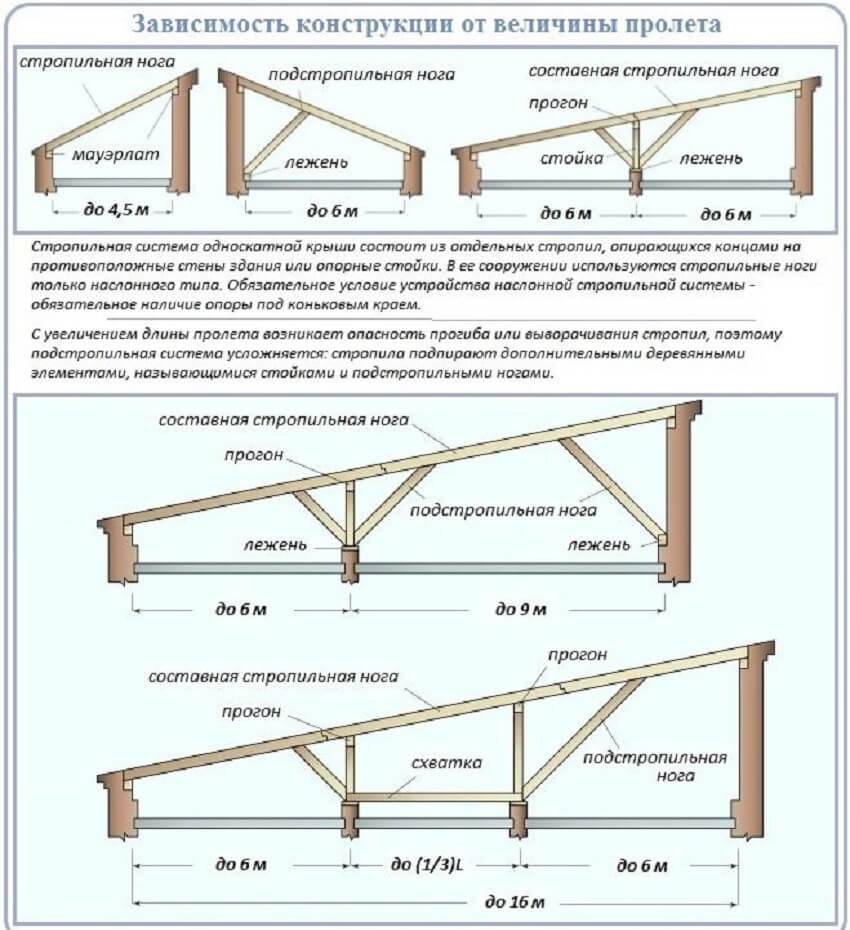

Зависимость конструкции от величины пролета

Расчет кровли, при строительстве частного дома

При строительстве частного дома самостоятельно, расчет кровли можно не производить, но все-же, следует учесть, проверенные временем, рекомендации:

1. Пролет до 4,5 метров. Это расстояние, предполагает использование цельных стропильных ног, без раскрепления подкосами или стойками. Так-же, если планируется обустройство мансарды, за счет отсутствия промежуточных опор, позволяет увеличить свободное пространство. Желательное сечение стропил, при шаге 0,6 м – 50 на 150 мм, а для шага 1,1 м, рекомендуется увеличить до 75 на 175 мм.
2. Пролет до 6 метров. При этом расстояние, все зависит от угла наклона и пролета. В основном, хватает стандартной длины доски или бруса – 6 м. Если-же угол наклона больше и пролет приближен к 6 м, как правило, требуется стыковать стропильные ноги по длине. В качестве дополнительных опор, применяют подкосы (подстропильные ноги). В месте стыка подкоса и стропил, стыкуют ногу по длине. Желательное сечение при шаге 0,6 м – 50 на 200 мм, а при шаге 1,1 м – 100 на 200 мм.
3. Пролет более 6 метров. Подобное расстояние, предполагает обустройство промежуточных стоек, которые возьмут часть нагрузки на себя и уменьшат провисание балки. Требуется устанавливать опоры так, чтобы каждый пролет стропильной ноги, был менее 6 метров. Расчет, как правило, выполняют как для многопролетной балки, с учетом промежуточных опор. При самостоятельном строительстве, сечение берут так-же, как и для пролета до 6 метров. Все стропила, в этой конструкции, являются составными.

Если меж стропилами планируется укладывать теплоизолятор, то при расчете, требуется учитывать минимальную высоту балок.

Если делается укладка минеральной ваты, то дополнительно обустраивается вентиляционный зазор в 5 см. Частично, такой зазор, обеспечивают за счет несущих балок, а частично, за счет контробрешетки, которую, как правило, монтируют поверх них.

Подбор шага для стропильных ног

Оптимальный шаг стропильных ног, в основном, зависит от следующих факторов:

Таблица сечения стропил

1. Нагрузка на покрытие и пролет;
2. Тип теплоизолятора;
3. Наличие мансардных окон.

В первом случае, зависимость обратно пропорциональная. Конструкция односкатной крыши, при увеличение пролета или нагрузки, предполагает уменьшение шага строповки. Для теплоизолятора-же, можно утвердить, следующие рекомендуемые значения расстояния, меж стропилами в свету (в частоте):

• Экструдированный пенополистирол и пенопласт – 0,6 метров;
• минеральная вата – 0,58 метров;
• пенополиуретан – шаг от утеплителя не зависит.

При сооружение мансарды и использование, в качестве природного источника света, мансардных окон, необходимо в местах монтажа, обеспечить шаг стропил на 4-6 см больше ширины окна.

Стропильная система односкатной крыши своими руками ‒ Угол наклона

Угол наклона ската

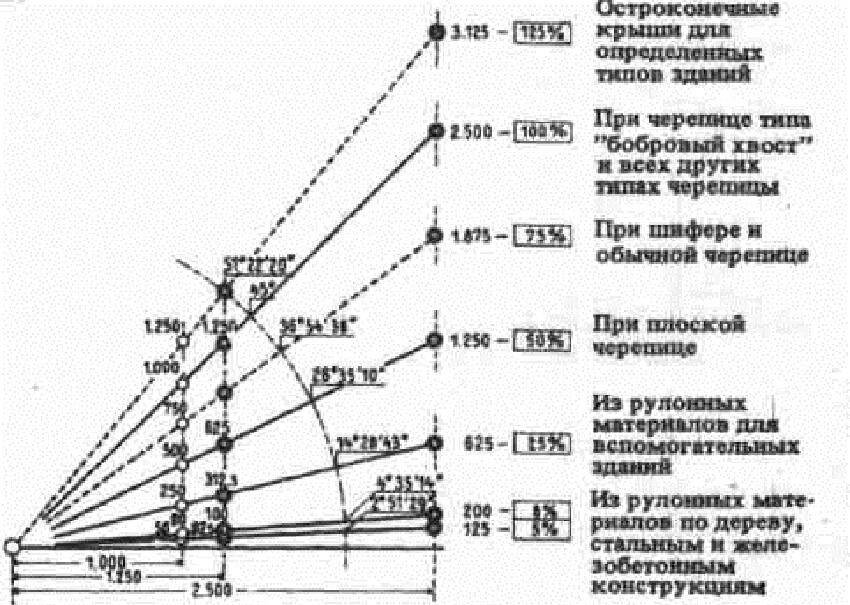

В зависимости от вида кровельного покрытия, допускается разные углы наклона ската крыши. Ниже, приведены значения для наиболее популярных стройматериалов

Важно понимать, что чем круче скат, тем меньше нагрузка на элементы, а значит, меньше вероятность протечки. Но увеличение наклона, на много усложняет строительство и требует возведение высокой продольной стены

1. Керамическая черепица. Наиболее оптимальный угол наклона – 30-45°, допустимый – 12-65°.
2. Битумная (мягкая) черепица. Самый оптимальный – 20-45°, допустимый – от 6°.
3. Металлическая черепица. Более оптимальный – 20-45°, допустимый – от 12°.
4. Оцинкованная кровельная сталь. Допустимый – от 14°.
5. Шифер. Допустимый – 6-27°.

Результаты расчетов

Крыша:

Угол наклона крыши: градусов. Угол наклона подходит для данного материала. Угол наклона для данного материала желательно увеличить! Угол наклона для данного материала желательно уменьшить!

Площадь поверхности крыши: м2. Примерный вес кровельного материала: кг. Количество рулонов изоляционного материала с нахлестом 10% (1×15 м): рулонов.

Стропила:

Нагрузка на стропильную систему: кг/м2. Длина стропил: см. Количество стропил: шт.

Обрешетка:

Количество рядов обрешетки: рядов. Равномерное расстояние между досками обрешетки: см. Количество досок обрешетки стандартной длиной 6 метров: шт. Объем досок обрешетки: м3. Примерный вес досок обрешетки: кг.

Расчет угла на калькуляторе

Произвести сложные вычисления за короткое время без использования тригонометрических формул возможно. Расчет угла наклона односкатной крыши калькулятором производится при наличии следующих данных:

• длины и ширины основания;
• вида кровельного материала;
• длины планируемого свеса;
• высоты подъема крыши.

Онлайн калькулятор расчета односкатной кровли, угла наклона ската и количества обрешеткиИсточник reminform.com

При вычислении угла стандартная программа указывает, является ли он подходящим при учете материала покрытия и максимальных нагрузок. Пользователь может оценить результат для различных покрытий:

• шифер из битума и асбестоцемента;
• нержавеющая сталь;
• черепица битумная, керамическая, цементная;
• металлочерепица.

Все вычисления производятся согласно СНиП «Нагрузки и воздействия», учитывая последние поправки от 2008 года. Если угол неприемлем для данных параметров, следует изменить наименование материала или изменить высоту подъема. Производители всех современных кровельных материалов испытывают их на прочность, поэтому стоит учесть рекомендации минимальных и максимальных значений углов наклона для подобных типов кровли:

• мяюгкий материал – от 5° до 20°;
• профлист – от 8° до 20°;
• металл с фальцевым соединением – от 18° до 30°;
• шифер – от 20° до 50°;
• металлочерепица – от 30° до 35°.

Уклон крыши и кровельный материалИсточник belhouse.by

Большинство программ производят расчет снеговой нагрузки, количества обрешетки и наглядно показывают раскладку стропил. Можно заранее выяснить, какое количество бруса и доски уйдет на сооружение основания, сколько материала понадобится закупить для покрытия. Несмотря на удобство, нельзя назвать калькулятор расчета односкатной крыши, стропил, обрешетки точным инструментом – он больше походит для предварительной оценки рентабельности.

Установка крыши

Рассмотрим устройство односкатной крыши и приступим к пошаговой инструкции ее постройки.

Простая односкатная крыша состоит из стропил, опирающихся на несущие стены (наклонные стропила), обрешетки, паро-гидроизоляции и собственно кровельного материала.

1. Лаги и мауэрлаты изготавливают из сухой прямослойной древесины (желательно сосна или лиственница), как правило, используют брус 10×10 или 10×15 см. В мауэрлатах и верхней части лаг предварительно выбирают гнезда и пазы – чтобы можно было скрепить мауэрлат и стропила не только крепежом, но и механически, зацепив их друг за друга.
2. По верху несущих стен (высокой и низкой) укладывают балки-мауэрлаты и прочно крепят их к стенам (анкерными болтами, вмурованной проволокой и т.д.). Балки должны стать частью стены, от этого зависит прочность крыши.
3. Стропила устанавливают верхним концом в заранее вырубленное гнездо верхнего мауэрлата, закрепляют механически, второй конец укладывают в такое же гнездо нижнего мауэрлата или формируют «пятку» стропила (обычно это просто треугольный выпил, которым стропильная балка опирается в нижний брус и который не позволяет ей с него соскользнуть). Затем верхнюю и нижнюю часть стропила прибивают гвоздями к мауэрлатам или прикручивают проволокой
4. Если пролет (расстояние между несущими стенами) более 5 м, то технически односкатная крыша уже представляет собой половину двускатной, и нуждается в поддерживающих балках, стойках, подпорках (подкосах) и ригелях. С этой целью иногда, пока стены еще одинаковой высоты, укладывают на них поперечные горизонтальные балки перекрытия (лежни), а потом наращивают одну из стен, формируя вокруг хвостовиков балки гнёзда. Эти балки потом послужат опорой (лежнями) для стоек стропильной системы. Либо предусматривают в стене выступ (полку) для последующей укладки горизонтальных балок-лежней. Стойки могут быть простые, вертикальные, или идущие под углом, а также иметь подкосы. Если ширина пролета более 7 метров, в обязательном порядке требуется либо колонна (стена-подпорка снизу), либо шпренгельная ферма.

Как установить стропила на доме из газобетона — правила крепления

Проект в данном случае не изготовлялся — за ориентир брались фотографии. В качестве финишной отделки газобетонных стен использовалась штукатурка. Крышу оформили фальцевым покрытием, ориентируясь на его надежность, простоту монтажа и дешевизну. Чтобы установить мауэрлат на газобетон, поверх готовых стен была осуществлена заливка армопояса, оснащенного шпилькам с шагом в 1 м. После его застывания с помощью битумной мастики был уложен гидроизолирующий материал «Гидроизол». На гидроизоляцию установлен мауэрлат из бруса 150х150 мм.

Вначале брус положили поверх шпилек, и методом простукивания по верху молотком разметили их расположения. Высверлив эти места дрелью, брус посадили на шпильки. По причине значительного размера пролета были применены подпорки, с последующей укладкой на них прогона для поддержки стропильных ног. Кровля имеет ширину 12 м, куда учтен вынос в 1,2 м по лицевой стороне.

Для изготовления стропил провели сращивание двух досок 200х50 мм. Для обвязки стропил использовались гвозди, забитые в шахматном порядке. Срощенные участки разнесли на дистанцию 60 и более см. Надежность изготовленной таким образом балки превзошла цельную конструкцию. Так как выставить стропила на односкатную крышу довольно несложно, на эту процедуру не ушло много времени.

Пирог односкатной крыши в этом случае состоит из пароизоляции, каменной ваты, вентиляционного зазора, гидроизоляции, кровельной облицовки. Для этих целей был выбран темно-серый пурал. Вначале уложили защитную паропроницаемую мембрану «Тайвек Солид», хорошо защищающую от воды и ветра. Сверху мембрану оснастили планками для сооружения обрешетки под фальцевую кровлю. Шаг между досками каркаса был выбран, как 25 мм.

Нижний фронтон оснащен крюками под водосточную систему: их разместили так, чтобы обеспечить сток воды в обе стороны. Для заноса металлических листов на кровлю был сооружен временный мостик

Во время монтажа оцинкованной стали (пурала) было важно предусмотреть наличие температурного расширения материала. Поэтому в качестве крепежей на обрешетку были применены подвижные кляммеры, со свободой перемещения 15-20 мм

Кровельные свесы подшивались таким же образом, как и основная поверхность.

Крепление стропил для односкатной крыши гаража

Очень часто гаражи возводятся из пенобетонных блоков, поэтому следует узнать, как устроена стропильная система в этом случае. Если в верхней части стен не залит армированный бетонный пояс, то в обязательном порядке следует уложить мауэрлат. Односкатная кровельная система предполагает использование бруса, уложенного на передней и задней стенах гаража, которые имеют разную высоту.

Решая задачу, как правильно установить стропила на односкатной крыше, нужно придерживаться следующего порядка:

• Брус сечением 10*15 см укладывают заподлицо с внутренней поверхностью стен. В результате образуется мауэрлат крыши с одним скатом. Чтобы защитить деревянные элементы от воздействия пенобетона, следует выполнять укладку на гидроизоляционный материал. Для крепления мауэрлата рекомендуется использовать кровельные уголки размером 9*9 см, устанавливая крепление на расстоянии 0,8 метра. Дополнительно их можно укрепить литой перемычкой. К стене уголок крепится дюбелями диаметром 14 мм.
• Делают шаблон стропильных ног, используя доску 5*20 см. Длина стропил односкатной крыши определяется следующим образом: заготовку устанавливают на мауэрлат, оставляя запас вверху и внизу до полуметра. Этот запас должен немного превышать стандартную ширину карнизного свеса, 0,4-0,5 метра. После установки всех стропилин лишние участки обрезают.
• Отмечают на стропилинах места врезки, помня о том, что врезка не должна быть очень глубокой. Чаще всего этот параметр составляет третью часть ширины доски.
• Выполняют разметку стен, следя за тем, чтобы расстояние между стропилами и стеной было не меньше 5 см.
• Используя шаблон, делают стропила на всю крышу, устанавливают и закрепляют их с помощью скоб или уголков.
• Определяют ширину свеса и делают шаблон кобылок. Для этого можно использовать обрезки досок. Готовый шаблон используют для изготовления всех карнизных элементов. При их установке обязательно подкладывают гидроизоляционный материал, что исключить контакт дерева с бетонной стеной.
• Выравнивают размер стропил для односкатной крыши и по всему периметру прибивают ветровую доску, используя для этого материал размером 2,5*10 см.
• Стропильная система для односкатной крыши над гаражом из пенобетонных блоков считается готовой. Далее на стропила набивают обрешетку, определяя шаг в зависимости от кровельного материала.

В рассматриваемом варианте карнизные свесы формировались посредством кобылок. Можно воспользоваться другим вариантом, который подразумевает вынос мауэрлата за периметр постройки. Вынос определяется шириной карнизного свеса. Длина стропил в этом случае также увеличивается на ширину свеса. Между двумя крайними стропилинами необходимо сделать выноса. Все остальные действия выполняются по стандартному плану.

Основные достоинства односкатных крыш

Несмотря на то что не всем нравится эстетика здания, над которым смонтирована односкатная кровля (хотя сам по себе вопрос – неоднозначный), многие хозяева загородных участков при возведении построек, а иногда даже — и жилого дома, выбирают именно такой вариант, руководствуясь целым рядом достоинств подобной конструкции.

Односкатные кровельные системы подкупают своей понятностью, простотой расчетов и монтажа

• Материалов для односкатной стропильной системы, тем более, если она возводится над небольшой хозяйственной пристройкой, потребуется совсем немного.
• Самой «жесткой» плоской фигурой является треугольник. Именно он лежит в основе практически любой стропильной системы. В односкатной системе этот треугольник – прямоугольный, что существенно упрощает проведение расчетов, так как все геометрические соотношения известны каждому, кто заканчивал среднюю школу. Но эта простота никак не сказывается на прочности и надежности всей конструкции —
• Даже если ведущий самостоятельное строительство владелец участка ни разу ранее не сталкивался с возведением крыши, монтаж односкатной стропильной системы не должен вызвать у него чрезмерных трудностей – он достаточно понятен, не столь сложен. Нередко, при перекрытии небольших хозпостроек или иных придомовых сооружений вполне возможно обойтись не то что без вызова бригады специалистов, но даже и без приглашения помощников.
• При возведении конструкции крыши всегда важна скорость проведения работ, естественно, без потери качества – хочется как можно быстрей обезопасить строение от капризов погоды. По этому параметру односкатная крыша однозначно является «лидером» — в ее конструкции практически нет сложных соединительных узлов, забирающих массу времени и требующих высокоточной подгонки.

Насколько существенны недостатки односкатной стропильной системы? Увы, они есть, и с ними тоже приходится считаться:

Чердака при односкатной кровле или не предполагается вовсе, или он получается настолько маленьким, что о его широкой функциональности приходится забыть.

В подавляющем большинстве случаев односкатная крыша не предполагает наличия «полезного» чердачного помещения

• Исходя из первого пункта – есть определенные сложности в обеспечении достаточной термоизоляции расположенных под односкатной крышей помещений. Хотя, конечно, это можно исправить – ничто не мешает утеплить сам скат кровли или же расположить под стропильной системой утепленное чердачное перекрытие.
• Односкатные крыши, как правило, делаются с небольшим уклоном, до 25÷30 градусов. Это влечет за собой два последствия. Во-первых, не все виды кровельных покрытий подойдут для таких условий. Во-вторых, резко возрастает значимость потенциальной снеговой нагрузки, что следует обязательно учесть при проведен расчетов системы. Но зато при таких уклонах значительно снижается влияние ветрового давления на кровлю, особенно если правильно расположить скат – в наветренную сторону, в соответствии с преобладающими ветрами на данном участке местности.

В сети можно отыскать немало проектов жилых домов, в которых основной акцент делается именно на односкатную системы крыши

Еще один недостаток, пожалуй, можно отнести к очень условным и субъективным – это внешний вид односкатной крыши. Он может не прийтись по душе любителям архитектурных изысков, дескать, очень упрощает облик постройки. На это тоже можно возразить. Первое – простота системы и экономичность возведения часто играют все же решающую роль при строительстве подсобных сооружений. А втрое – если посмотреть обзор проектов жилых домов, то можно встретить очень интересные дизайнерские варианты, в которых упор сделан именно на односкатной крыше. Так что, как говорится, о вкусах не спорят.

Выводы

При выборе односкатной стропильной системы стоит познакомиться с ее преимуществами и недостатками. Такие конструкции обладают определенным набором свойств. К примеру, односкатные кровли больше пропускают тепло, что снижает теплоизоляционные свойства кровли. Также следует учитывать угол склона, который влияет на самоочищаемость крыши. Поскольку стропильная система опирается на балки перекрытия, последние следует выбирать очень тщательно.

При создании стропильной системы необходимо сделать точный чертеж, в котором указываются все элементы конструкции и размеры. Существует несколько типов систем, подходящих для построек разной ширины. Также различают виды стропильных систем, предназначенные для установки на деревянные или кирпичные дома.

Что еще почитать по теме?
