Как сделать 4-х скатную крышу: устройство, узлы

Подготовка к строительству

Подготовительные мероприятия перед началом строительства крыши осуществляют в следующем порядке:

• расчёт параметров и создание чертежа;
• подготовка материалов и инструментов.

Расчёт параметров и создание чертежа

Все расчёты отталкиваются от нескольких факторов – это материал стен, форма их периметра, конструкция перекрытия, средняя снеговая и ветровая нагрузка согласно СНиП 2.01.07-85.

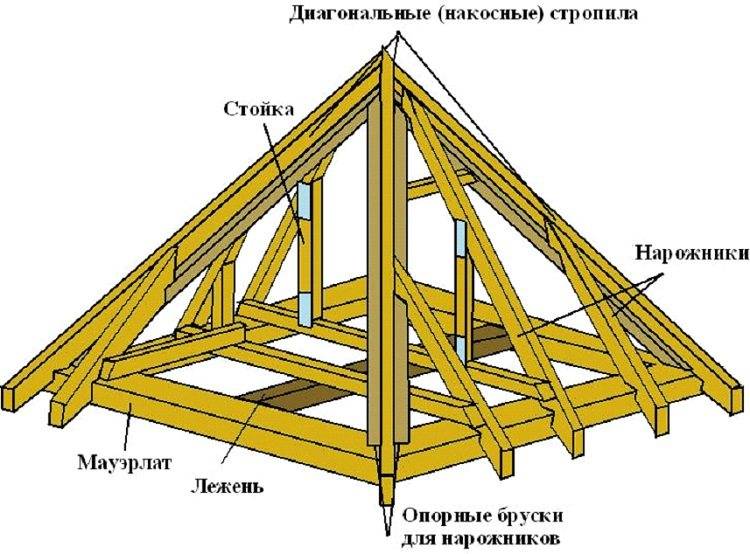

Чертёж каркаса вальмовой крыши:

Исходя из оптимального угла наклона скатов кровли (таблицы СНиП) принимают максимальную высоту конькового прогона (вальмовой или полувальмовой кровли) или точки схождения накосных стропил (шатровая крыша). Варианты формирования стропильной системы могут отличаться наличием или отсутствием различных усиливающих элементов.

при перекрытии дома ж/б плитами дополнительные опоры могут устанавливать в любом месте

Устройство стропильной системы шатровой крыши:

Сделать точный расчёт и выполнить качественный чертёж 4-скатной кровли может далеко не каждый самостоятельный застройщик. В этом случае лучшим вариантом будет обратиться к специалистам.

Материалы и крепёж

Особое внимание нужно уделять подбору пиломатериалов и выбору крепежа. По этой же причине для разных видов конструктивных элементов 4-скатных крыш наиболее часто применяют доски и брус следующего сечения:

По этой же причине для разных видов конструктивных элементов 4-скатных крыш наиболее часто применяют доски и брус следующего сечения:

Наименование	Сечение
Балки мауэрлата	Брус 100х100 мм, 100 х 50 мм или 150 х 150 мм
Коньковый, центральный прогон и лежни	То же
Диагональные стропильные ноги	Сдвоенные доски 120 х 50 мм или брус 100 х 150 мм. Могут быть другие варианты
Рядовые стропила	Доска 120 х 50 мм или брус 50 х 50 мм
Стойки, подкосы	То же
Обрешётка	То же
Подшивка и доборка	Доска 120 х 20 мм или фанера, OSB, ДСП, ДВП

Для сборки деревянного опорного каркаса 4-скатной крыши применяется стандартный набор крепежа. Это шпильки, гвозди, шурупы, саморезы, скобы, скрепки и анкерные болты. Для узлов соединений применяют перфорированные металлические элементы такие, как уголки, пластины различной формы. Примерный ассортимент крепёжной фурнитуры представлен на нижнем рисунке.

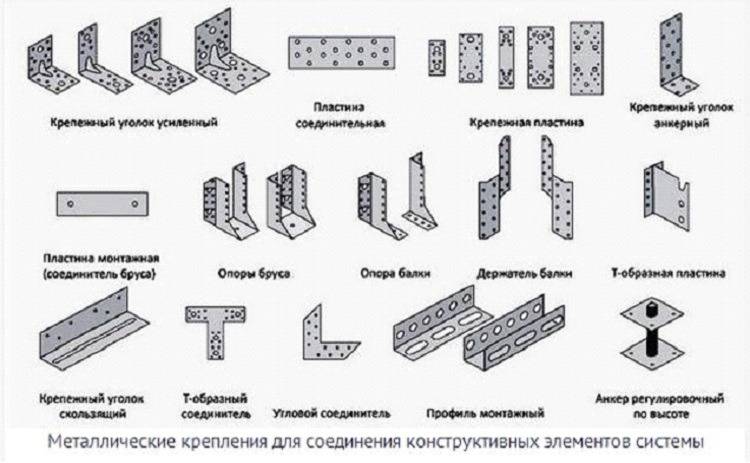

Металлический крепёж:

Инструменты

Для изготовления из заготовок готовых конструктивных элементов и их монтажа понадобится организовать небольшую крытую мастерскую на стройучастке. Для этого можно использовать приусадебную лёгкую постройку с подключением к электросети.

• дисковая пила, бензопила;
• дрель-шуруповёрт;
• ножовка;
• набор стамесок;
• молоток и киянка;
• лазерный уровень, рулетка;
• разметочный шнур, маркеры, карандаши;
• угольник;
• строительный нож.

От чего зависит уклон?

Одним из основных параметров вальмовой крыши является угол наклона плоскостей, образующих чердак. В своем классическом виде она состоит из четырех наклонных плоскостей — двух треугольных (которые называются «вальмы») и двух трапецеидальных. Более подробно об устройстве вальмовой кровли мы писали здесь.

Вершины треугольных плоскостей, опирающихся на торцевые (поперечные) стены, соединяются так называемым коньком, к которому с двух сторон параллельно примыкают короткие стороны трапеций, образующих боковые плоскости крыши. Если вальма, начинаясь от конькового бруса, не доходит до карниза, крышу называют полувальмовой.

Уклон четырехскатной кровли проектировщики принимают сообразуясь с:

• климатическими условиями местности, в которой возводят строения, к числу которых относят воздействие снеговых, ветровых, дождевых, собственных, эксплуатационных нагрузок;
• материалом, выбранным для устройства кровли, часто это бывает металл, искусственные или натуральные кровельные материалы других видов;
• другими условиями, изложенными в нормативных документах для кровельных работ, таких как СНиП, СП, инструкции, рекомендации.

Зависимость от типа и назначения строений

Вальмовые крыши используются в сооружениях самых разнообразных типов, к числу которых относят:

• многоэтажные многоквартирные дома;
• коттеджи или частные особняки;
• садовые домики;
• производственные или административные здания;
• торгово-развлекательные комплексы;
• сельскохозяйственные строения.

Уклон зависит от необходимости обустройства подкровельного пространства. Для жилой мансарды кровлю нужно делать более крутой, для нежилого чердака достаточно малоуклонной.

Ветровая, снеговая, другие виды нагрузок

Значения этих видов воздействий принимаются в соответствии с рекомендациями Строительных Норм и Правил (СНиП 2.01.07-85 в его актуализированной версии от 2016 года — Свод правил СП 20.13330.2016), называемых «Нагрузки и воздействия».

Нормативные документы содержат таблицы, графики для различных климатических регионов

Так же учитывается устройство организованного (при помощи горизонтальных желобов и вертикальных водосточных труб) или неорганизованного (самотёк) удаления жидких осадков или талого снега с верхней поверхности крыши.

В соответствии с собранными данными рассчитывается деревянная или из стального проката стропильная система вальмовой крыши вместе с рекомендуемыми уклонами.

При проектировании кровли и выборе ее финишного покрытия нужно учитывать:

• Чем выше располагается конек (крутая крыша), тем больше ее парусность с воздействием соответствующих ветровых нагрузок и в меньшей степени от воздействия атмосферных осадков — снег и дождь сразу же скатываются с такой крыши, не задерживаясь на ее поверхности.
• При пологой крыше — на нее в меньшей степени воздействует ветер, однако снег, может накапливаться и своим весом вызывать существенное силовое воздействие на конструкции дома — стропила, стены, фундаменты, а также во время оттепелей приводить к образованию сосулек.

Характеристика материала кровли

Финишное покрытие кровли современных строений, где установлены вальмовые крыши, зависит от целей использования, утепленности чердачного помещения и других факторов.

От типа кровельного покрытия зависит в первую очередь уклон вальмовой крыши. Для металлических кровель он может быть более пологим, для кровель другого типа — более крутым. Правильный выбор делается на основе СНиП II-26-76 «Кровли» в его актуализированной версии СП 17.13330.2017, в зависимости от финансовых возможностей заказчика, а также стоящих перед ним целей и задач.

Основные типы кровельных материалов и допустимые уклоны:

1. Металлические кровли:
   • оцинкованная кровельная жесть на фланцах – 18-30°;
   • стальной профилированный настил – 15-30°;
   • металлочерепица – 14-90° (о строительстве вальмовой кровли из металлочерепицы читайте тут).
2. Кровли из других материалов, пригодных для использования в кровельных работах:
   • асбестоцементный волнистый или плоский шифер – 22-45°;
   • классическая керамическая черепица – 11-50°.

Пошаговая инструкция

Весь процесс создания 4-скатной кровли можно разбить на ряд этапов в следующей последовательности монтажа элементов стропильного каркаса.

1. Мауэрлат.
2. Лежни.
3. Конёк и стойки.
4. Стропила и нарожники.
5. Обрешётка.
6. Утепление.
7. Кровельное покрытие.
8. Свесы.

Мауэрлат

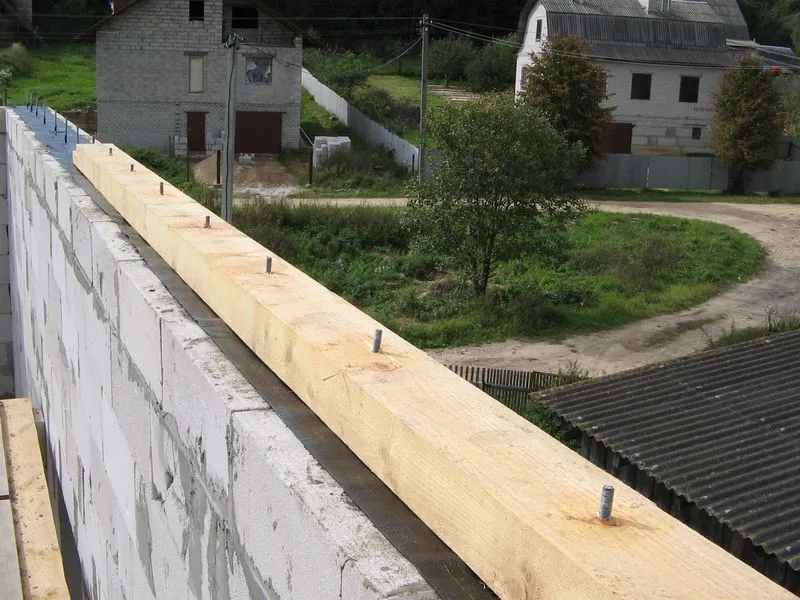

Выравнивание цементным раствором горизонтальной поверхности, как внешних, так и внутренних стен дома. Для контроля пользуются лазерным уровнем.

На готовые поверхности укладывают сдвоенные доски 120х50 мм, брус 100х50 мм или 100х100 мм. Балки крепят анкерными болтами, вбивая их в предварительно просверленные отверстия в кладке.

Лежни

Это основание для различных частей кровли. Балки укладывают на поверхности внутренних стен. Также выравнивают горизонт стен и применяют пиломатериалы того же сечения. В некоторых случаях лежни используют, как перемычки дверных проёмов. Их крепят также как и мауэрлат.

Конёк и стойки

В случае железобетонного перекрытия стойки устанавливают прямо на него

Если верхнее перекрытие дома представляет собой систему горизонтальных балок с поперечными связями, то стойки, несущие конёк крыши, опирают на центральный прогон или на лежень осевой внутренней стены. Конёк со стойками представляет собой рамную конструкцию, на которую опирают как диагональные, так и рядовые стропильные ноги.

Стропила и нарожники

В шатровом варианте отсутствуют рядовые стропила и конёк. Каркас собирают из четырёх вальм. Они представляют собой равнобедренные треугольники, стороны которых – это диагональные (накосные) стропила, основанием является мауэрлат.

Внутренне пространство вальм заполняют нарожниками – наклонными балками разной длины. Их устанавливают с шагом 0,5 – 1 м. По мере приближения к центральной оси вальмы длина нарожников увеличивается.

У вальмовых и полувальмовых крыш каркас формируется из двух торцовых вальм и боковых трапециевидных скатов. Боковые стороны кровли представляют собой рамы, где рядовые стропила вверху опираются на коньковый прогон, а внизу на мауэрлат.

Обрешётка

Готовят основание каркаса под кровельное покрытие устройством обрешётки поверх стропильных ног. Для этого на стропила набивают горизонтально параллельными рядами с шагом 400 – 500 мм рейки 50 х 50 мм или доски 120 х 50 мм. Следует заметить, что перед монтажом обрешётки каркас покрывают гидроизоляцией. Рулоны ПВХ плёнки раскатывают поперёк стропил, закрепляя степлером и фиксируя сверху контр-рейками.

Застройщики из-за экономии часто пренебрегают монтажом контробрешётки. Это те же рейки, которые укладывают на гидроизоляцию перпендикулярно последующей обрешётке. Благодаря этому создаётся подкровельное вентилируемое пространство. Оно не даёт проникнуть извне внутрь чердака или мансарды влаге и исключает скопление конденсата.

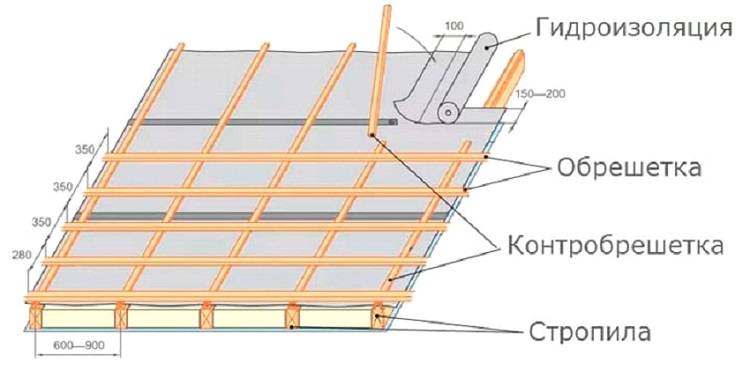

Монтаж гидроизоляции, контробрешётки и обрешётки:

Утепление

Чтобы не возиться с подгонкой размеров, шаг между стропильными ногами стараются проектировать равным 600 мм или 1200 мм – это стандартная ширина плит утеплителя. Теплоизоляцию крепят к обрешётке и стропилам степлером и дюбелями-грибками.

Кровельное покрытие

Специфика четырёхскатных крыш заключается в большом угле наклона кровли от 350 и выше. Поэтому кровельный материал с большим удельным весом не рекомендуется к применению. В то же время популярными видами кровельного материала для вальмовых и шатровых крыш являются:

• Рулонная (мягкая) кровля. Рулоны битумного картона раскатываю горизонтальными рядами снизу вверх, укладывая на горячую жидкую битумную мастику. Это возможно делать по сплошной дощатой поверхности обрешётки.
• Металлочерепица. Обладает лёгким весом, привлекательным внешним видом. Крепится к обрешётке саморезами снизу вверх.
• Профнастил. Легко кроится на нужные фрагменты. Благодаря большим размерам профлистов, монтаж кровли происходит быстро.
• Ондулин. Легкий кровельный материал в виде волнистой черепицы, может быть окрашен в разные цвета. Это листы из целлюлозы, пропитанные битумом.
• Фальцевая кровля. Стальные тонкие листы легко монтировать. Отличаются большим сроком службе, но требуют регулярного окрашивания каждые 5 лет.

Свесы

Нижние концы накосных, рядовых стропильных ног и нарожников наращивают отрезками досок для образования своеобразного козырька. Свесы делают длиной от 200 мм до 400 мм. Козырёк по периметру крыши защищает от дождя отмостку вокруг дома. Также свесы, покрытые кровельным пирогом, предотвращают чрезмерный залив стен дождевой водой.

Преимущества четырёхскатных крыш перед двускатными конструкциями

Одной из основных задач, которая появляется ещё на этапе проектирования собственного дома, является выбор типа крыши. Наличие множества вариантов среди двускатных и четырёхскатных конструкций требует ответа на вопрос, какой кровле отдать предпочтение. И хоть эстетика сооружения играет не последнюю роль, на передний план всё же выступают критерии надёжности и практичности.

Двускатная крыша представляет собой классическое сооружение, которое образуют два противоположных ската и пара вертикальных торцевых частей, именуемых фронтонами. Просторное подкровельное пространство позволяет обустраивать мансарду, жилое помещение или использовать чердак в бытовых целях.

Классическую двускатную крышу легко узнать по паре прямоугольных скатов, которые примыкают друг к другу по центральной оси здания, и двум треугольным фронтонам с его торцов

Сооружения этого типа в силу своей простоты и практичности длительное время оставались самыми популярными в индивидуальном строительстве. Вместе с тем зависимость геометрии кровли от размеров строения, а также усложнение и удорожание конструкции при обустройстве мансарды вынуждало к поиску других, более практичных и функциональных вариантов. И они нашлись в виде разнообразных четырёхскатных крыш, которые в своей основе имеют пару треугольных и два трапециевидных ската. Последние нередко называют вальмами, а саму крышу — вальмовой. При возведении конструкции этого типа отпадает необходимость во фронтонах и появляется возможность сделать здание более современным и оригинальным.

Скаты простейшей вальмовой крыши определяют поверхности в виде двух трапеций и пары треугольников

Можно назвать несколько преимуществ вальмовых крыш перед традиционными двускатными сооружениями:

• возможность обустройства чердачных окон прямо на скатах;
• увеличенная прочность, надёжность и устойчивость стропильной системы;
• повышенная стойкость к погодным факторам;
• возможность увеличения площади чердачного помещения простым уменьшением ширины основания вальмы;
• более равномерное распределение веса кровли;
• улучшенный температурный режим при обустройстве мансардного помещения.

Пусть вас не введут в заблуждение многочисленные достоинства более стильной четырёхскатной кровли — есть у неё и недостатки. К ним относится более сложная конструкция, незначительное уменьшение размера чердачного помещения и неэкономное расходование кровельного материала. Что же касается расходов, то бюджет, который потребуется на сооружение той и другой кровли, отличается незначительно.

Четырёхскатная крыша не является ноу-хау в архитектуре — её конструкция известна с глубокой древности

Это интересно: 3 самых действенных способа заделать зазор между трубой дымохода и крышей — излагаем главное

Сравнительная характеристика видов каркаса: шатрового и вальмового

В категорию крыши с четырьмя скатами входят 2 типа каркасных систем, которые схематично выглядят как квадратный (шатровая конструкция) и прямоугольный (вальмовая кровля) конверты. В нашей стране крыша конверт достаточно популярна. Главной особенностью четырехскатных крыш является отсутствие фронтонов. Для сооружения стропильной системы четырехскатной крыши в обоих случаях применяются висячие и наслонные стропила. Методы их сборки являются стандартными для крыш с любым количеством скатов.

Отличительные черты четырехскатных кровель различной конструкции:

• В случае с шатровым каркасом, кровля состоит из четырех равнобедренных треугольников, которые соприкасаются вершинами в одной точке. В данном случае функции конька возложены на центральную опорную балку в наслонных конструкциях, либо на верхнюю точку фермы висячих стропил.
• Крыша вальмового типа предполагает наличие двух треугольных и двух скатов в форме трапеции. В данном случае трапециевидные скаты примыкают к коньковой балке верхними ребрами, а треугольные – вершинами. При этом все четыре ската соприкасаются друг с другом боковыми ребрами.

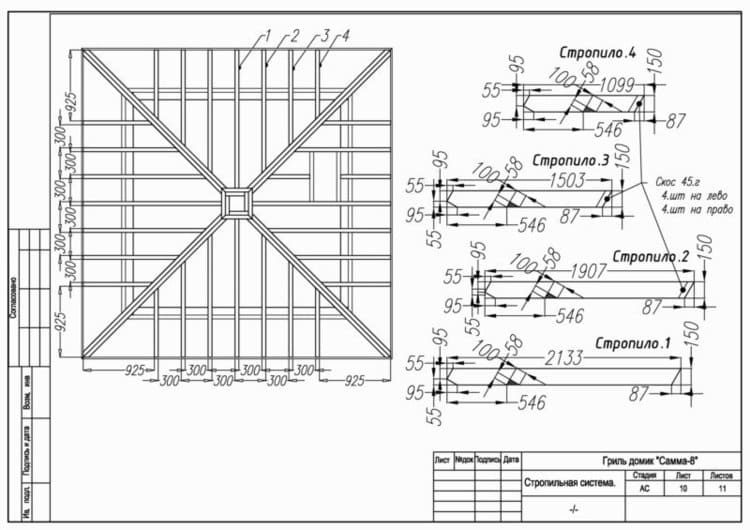

Изучая план стропильной системы четырехскатной крыши, можно сделать вывод, что выбор конфигурации четырехскатной кровли зависит от формы строения. То есть, квадратные дома перекрывают шатровыми конструкциями, а прямоугольные – вальмовыми кровлями. При этом можно использовать любые кровельные материалы, как жесткие, так и мягкие.

При составлении чертежей стропильной системы четырехскатной крыши следует четко обозначить геометрическую форму, а также указать положение отдельных элементов и проекции скатов с точными размерами.

Для опоры четырехскатной конструкции можно использовать мауэрлат, являющийся верхней обвязкой на бетонных или кирпичных стенах, а также верхний венец бревенчатого сруба. Наслонную технологию применяют в тех случаях, когда есть возможность установить верхнюю и нижнюю опору под каждую стропильную ногу.

Некоторые рекомендации по монтажу наслонных стропил:

• Мауэрлат должен быть закреплен с усилением, чтобы выдержать распирающие усилия в случае жесткой фиксации стропильных ног деревянными накладками или металлическими уголками.
• Если же верхняя часть ноги будет зафиксирована жестко, а нижняя – на шарнирном креплении, производить фиксацию мауэрлата можно обычным способом. В таком случае при усилении нагрузок на каркас стропила смогут слегка сдвинуться.
• Распирающая нагрузка и давление на мауэрлат будут нивелированы при использовании жестких креплений нижней части стропил и шарнирных – на верхних пятках.

При сооружении вальмовых и шатровых каркасов используются такие специфические узлы стропильной системы четырехскатной крыши:

• Диагональные ноги, из которых выполняются хребты скатов. В каркасах шатрового типа такие накосные ноги совмещают углы крыши с ее верхней точкой. Вальмовые каркасы предполагают стыковку консолей коньковой балки с углами посредством диагональных стропил.
• Нарожники (полуноги) – элементы, монтируемые под углом 90 градусов к карнизам. Поскольку они стыкуются с диагональными стропилами и располагаются параллельно друг другу, их длина будет отличаться. Из таких элементов создаются скаты крыши.

Эти же конструктивные элементы применяются для создания ендов, с той лишь разницей, что углы делаются вогнутыми.

Именно установка накосных стропил представляет наибольшую сложность. Более того, на эти элементы будет приходиться повышенная нагрузка, поскольку они служат опорным элементом для крепления в верхней части нарожников, то есть выполняют функции конька. Поэтому перед началом работ необходимо выполнить расчет стропильной системы четырехскатной крыши.

В целом процесс возведения крыши с четырьмя скатами включает такие этапы:

1. Укладка мауэрлата на стены из кирпича или бетона. В бревенчатых домах этим элементом служит верхний венец.
2. Монтаж центральной опорной балки под шатровый каркас или сборка опорных конструкций для вальмовой крыши.
3. Установка наслонных стропильных ног под ту или иную конструкцию.
4. Крепление диагональных стропилин, которые совмещают углы крыши с центральной вершиной или торцами конька.
5. Разметка и монтаж нарожников.

Если предполагается висячий тип стропильной системы, то первым этапом создания шатровой конструкции станет размещение центральной фермы в форме треугольника. При создании конструкции вальмового типа на стартовом этапе крепят несколько стропильных ферм.

Способы и этапы монтажа

При сборке каркаса выполняются следующие работы:

1. Выполняются работы по подготовке основания и фиксации опорного бруса по периметру дома. Соответствующие анкеры или штыри закладываются в верхней части или армопоясе еще на этапе их заложения, между древесиной и другими материалами всегда размещается как минимум 2 слоя гидроизоляции.
2. На несущие перегородки укладывается лежень (при наличии).
3. С помощью лазерного уровня и отвесов фиксируются вертикальные стойки.
4. Поверх монтируется коньковый прогон.
5. Каркас обшивается рядовыми стропилами, выпиленными по проверенному шаблону.
6. Проводится тщательная проверка уровня и размеров элементов, при необходимости – с их подгонкой.
7. Диагональные стропила выпиливаются по другому шаблону с запилом в верхней части от 45 °.
8. Выполняется крепление нарожников.
9. Формируется плоскость карнизного свеса, при необходимости – с наращиванием стропил и нарожников кобылками.
10. Конструкция укрепляется подкосами, шпренгельными фермами и другими элементами.

На нашем сайте есть подробные публикации о строительстве четырехскатной кровли своими руками, в том числе, для дома с мансардой и беседки.

Диагональные стропила

Большинство специалистов рекомендуют не искать достаточно толстый цельный брус, а делать их сдвоенными с целью улучшения показателей прочности на изгиб.

Это же относится к длине элементов – качественные доски нужной длины обходятся в разы дороже срощенных пиломатериалов с сечением в 50 мм.

Две цельные доски просто сшиваются гвоздями нужной длины, забиваемыми в шахматном порядке с шагом не более 50 см. Сращивание пиломатериалов выполняется с помощью квадратных вставок-вкладышей и гвоздей, забиваемых 2-3 рядами.

Опирание диагональных ног

С привязкой накосных стропил к мауэрату как правило проблем не возникает, элемент просто подрубается по горизонтали и фиксируется гвоздями и/или уголками. С верхней точкой сложнее, малейшие ошибки при подрезке приводят к перекосам или расхождению.

Способ крепления выбирается исходя из типа каркаса:

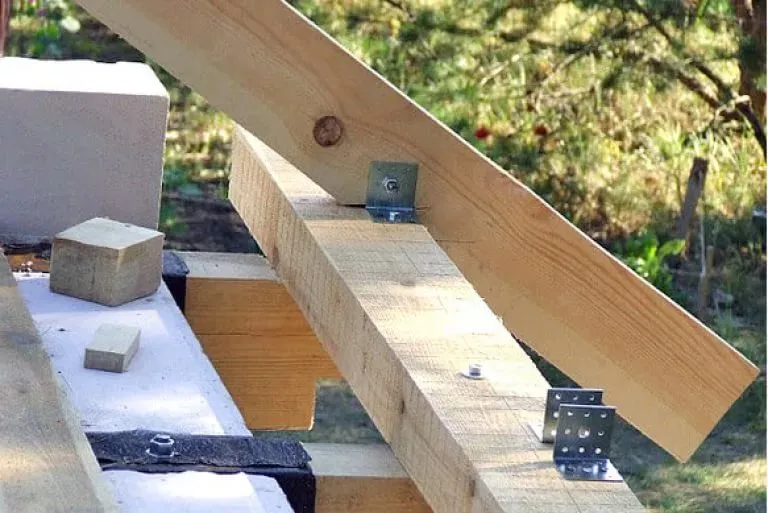

• При шатровом исполнении стропила рекомендуют крепить к заранее вырезанному из цельного бруска восьмиугольнику.
• В системах с одним коньковым прогоном диагональные ноги опираются на консоли с 10-15 см запасом и последующей подрезкой излишков.
• При изготовлении стропил из бруса и каркаса с двумя коньками узел усиливается прибоиной.

Как крепить нарожники и полуноги?

Укороченные стропила короткой части трапециевидных скатов (полуноги) и вальмовые нарожники фиксируются разными способами:

• гвоздями с длиной 82 мм (по 2-3 шт. на каждую точку крепления);
• тоже, после вырезания выемки с глубиной не более половины сечения нарожников;
• гвоздями с дополнительным укреплением деревянным брусом с сечением 50×50 мм.

Первый способ признан самым быстрым и простым, второй – сложным в исполнении, но максимально надежным, последний – оптимальным по затраченным усилиям и результату.

Способы крепления нижних концов стропил

Нижние концы ног фиксируются:

• Скользяще, с помощью уголков и пластин, независящих друг от друга и остающихся слегка подвижными.

  Такой способ позволяет свести к минимуму распорные нагрузки, но обходится дороже из-за большого числа крепежей.

• Жестко, с вырезом выемок (рекомендуется при планировании длинного свеса) или с закладкой подшивного бруска. Второй вариант признан самым простым и надежным, но компенсировать нагрузки легким смещением такая система не будет.

Соединение стропил

Процедура возведения стропильной системы

Одним из наиболее важных моментов при установке стропильной системы является соединение нескольких ее элементов в месте пересечения двух центральных и двух диагональных стропил, а также одного центрального вальмового стропила на брусе конька, на котором делается специальный надрез с двойным скосом.

У центрального вальмового стропила и у диагональных стропил следует также пропилить такой же двойной скос.

Немного по-другому производится расчет угловых стропил, поскольку очень важным является тот факт, что соединение угловых стропил вальмы и двускатной системы происходит попарно.

Довольно часто квалифицированные строители на глаз отмеряют длину угловых стропил, что позволяет не производить ее замеры. Доски, из которых будут изготовлены угловые стропила, укладывают в то место, где они будут крепиться, подгоняются под требуемую длину.

Далее отмечают нужные места спилов, отпиливают излишки и производят крепление. Данный способ используется достаточно часто, но к его недостаткам можно отнести появление отходов и существенные затраты времени.

Гораздо более точным методом, при котором к тому же не возникают отходы, является разметка длин угловых стропил при помощи специально изготовленного из листа фанеры шаблона в виде прямоугольного треугольника.

В любом проекте дома обязательно учитывается угол наклона вальмовой крыши, который должен совпадать с уклоном, сделанным на шаблоне.

Например, при требуемом уклоне кровли 5:10 длины катетов шаблона должны составлять 40 и 80 см. При выполнении разметки стропила и ее подрезании этот шаблон окажется просто незаменимым.

Для определения расстояния, на котором будут монтироваться промежуточные угловые стропила, следует выбрать одно из стропил, являющееся точкой отсчета, обычно данная точка располагается на мауэрлате.

Расстояние от нее до угла здания должно совпадать с длиной стропила без учета карниза, при этом проекция стропила и расстояние до места, где оно закрепляется на мауэрлате, образуют друг с другом квадрат.

Остальные промежуточные угловые стропила следует устанавливать равномерно, закрепляя их нижние концы на мауэрлате, а верхние – на диагональном стропиле. Вальмовые же стропила монтируются встык с составляющими двускатную часть кровли угловыми стропилами.

При строительстве вальмовой крыши следует помнить и о различных нюансах, например, о том, что на размеры непосредственно крыши влияют габариты здания, на котором она устанавливается, а так же материал для кровли.

К примеру, устройство крыши из шифера своими руками обойдется Вам дешевле. чем из черепицы.

С учетом, что ширина загородных домов обычно является довольно серьезной величиной, следует использовать в расчете системы стропил показатель их провисания, который в первую очередь актуален для центральных диагональных и промежуточных стропил.

В современном загородном строительстве стропильная система вальмовой крыши приобретает все большую популярность. Этому способствуют такие ее характеристики, как надежность, долговечность и эстетичность, которые, безусловно, являются наиважнейшими при строительстве коттеджа или загородного дома.

Общее устройство

Прежде чем изучать устройство стропильной системы шатровой крыши, нужно узнать, что такое вальма. Вальмой называют наклонный фрагмент многоскатной кровли в форме треугольника, где её сторонами являются накосные или диагональные стропила, основанием служит мауэрлат (деревянные балки, уложенные по периметру верха внешних стен дома), а в качестве опорной основы под кровельное покрытие выступают укороченные стропила – нарожники.

Объединив 4 или более вальм в единое сооружение, получают шатровую кровлю. Кровли такого типа возводят на зданиях и сооружениях, которые в плане имеют форму квадрата, равностороннего многоугольника или круга. Помимо стропил, каркас усиливают такими элементами, как шпренгели, стойки и подкосы.

Нижние концы стропил и нарожников должны выступать за периметр дома на 300 – 400 мм. В противном случае их удлиняют отрезками из того же пиломатериала для формирования свесов. Эта архитектурная деталь играет большую роль в защите фасадов и окон от негативных атмосферных явлений.

О том, какая крыша лучше, вальмовая или шатровая, мы писали здесь.

Количество кровельного покрытия на дом

Кровельное покрытие имеет разные формы и соответственно укладывают его по-разному. Алгоритм подсчёта количества кровельного покрытия можно выразить следующим образом:

• S_кр – искомая площадь вальмовой кровли;
• S_в – площадь вальмы;
• S_тр – площадь бокового ската;
• b – основание вальмы;
• h — её высота,
• h₁ – высота трапеции;
• a₁ – длина конька;
• b₁ – длина нижнего карниза с учётом свесов.

Если исходить из площади всей кровли 4-хскатной крыши, то можно рассчитать только площадь лицевой поверхности элементов покрытия кровли. Между тем определённая часть поверхности материала будет скрыта перехлёстами плиток или панелей при их креплении на крыше.

Поэтому для грамотного расчета необходимого количества материала в норму расхода на единицу площади скатов закладывают коэффициент запаса.

Например, для профлиста шириной 850 мм лицевая размер составит 750 мм за счёт перехлёста волн панелей. По длине панели перекрываются с обеих сторон на 50 мм.

Отсюда вывод, что одна панель профлиста размером 3000 х 850 мм при укладке её на крышу «теряет» полезную площадь в размере (0,85 – 0,75) х (0,5 х 2) = 0,1 м2.

Но ещё надо учитывать дополнительный расход материала при крое для граничных участков. Следовательно, при подсчёте потребности кровельного материала нужно площадь крыши умножить на коэффициент 1,2 и разделить на площадь одной панели профнастила.

Общие правила и рекомендации

При самостоятельном изготовлении и монтаже стропильной системы, такой крыши, как вальмовая четырехскатная крыша, важно придерживаться некоторых правил. Соблюдая их, вы удачно проведете строительные работы

1. Определитесь, какой тип системы вас больше всего устраивает.
2. Сделайте, по возможности, чертеж будущей кровли.
3. Решите, каким должен быть угол двухскатной крыши или наклон многоскатной.
4. Выберите тип стропильной системы. Если у вас небольшой дом, можно выполнить висячий тип системы. Если же строение достаточно большое и есть центральная, одна или несколько несущих стен, необходима наслонная система.
5. Просчитайте метраж необходимого материала, а также толщину досок и бруса, которые пойдут на изготовление стропил. Помните – экономить на материале в этом случае ни в коем случае нельзя. Недостаточно прочные стропила просто не выдержат вес будущей кровли.
6. Приобретите заранее все необходимые инструменты, а также гвозди, шурупы и прочее.
7. Основную часть стропильной конструкции легче собирать на земле. Смонтируйте все, что возможно, внизу, затем поднимите конструкцию, и продолжайте монтаж уже на крыше.
8. Надежно закрепляйте друг с другом все элементы конструкции, проверяя в процессе прочность и точность креплений.
9. Соблюдайте технику безопасности, ведь вам придется работать на достаточно большой высоте. Поэтому, желательно подстраховать себя прочным ремнем или тросом, закрепленным на крыше.

Подытожить можно, порекомендовав вам хотя бы минимально изучить информацию о том, какие существуют виды двухскатных крыш, а также – более сложные варианты. Пересмотрев их, вы не только будете иметь представление о типах и разновидностях крыш. Вам будет гораздо легче принять окончательное, оптимальное для вас решение.

Технологии монтажа четырёхскатной крыши

Первым делом во время кровельных работ укладывают мауэрлаты. Для деревянных домов эта составная часть является последним сегментом сруба. Крепят её с помощью запилов. Если же стены выполнены из кирпича, то фундамент всей кровли укладывается и фиксируется раствором и металлическими шпильками.

При этом, для того, чтобы элементы фурнитуры совпали с отверстиями, доску сначала кладут на поверхность стены со шпильками, а затем ударяют по ней молотком. На дереве останутся отметины, на месте которых нужно будет просверлить отверстия. Схема четырехскатной крыши предполагает наличие мауэрлатов по всем несущим стенам.

Создание мауэрлатов для последующего монтажа четырехскатно крышиИсточник mojdominfo.ru

Перпендикулярно балкам перекрытий укладывается опорная доска. В качестве такого элемента часто используют двойную доску 50*200 с зазором посередине. Чтобы добиться нужного расстояния, между балками вкладываются бруски, а затем уже вкручиваются саморезы или забиваются гвозди. Её концы должны выходить за границы мауэрлатов примерно на 15 сантиметров.

Далее три доски, предварительно обрезанные по длине, устанавливают на центральную балку, используя при этом отвес. На верхние основания стоек фиксируется коньковая доска. Стропильная система четырёхскатной крыши может быть дополнена укосинами из бруса, поддерживающими стойки. Это нужно для повышения надежности и устойчивости конструкции.

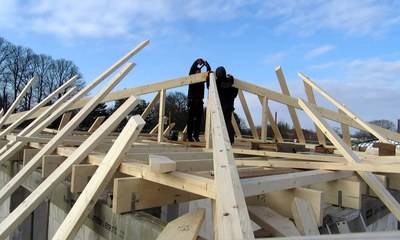

Возведение стропильной системыИсточник orchardo.ru

Далее переходят к установке центральных стропил. Для этого доску прикладывают верхним концом к коньку, а снизу обрезают. Затем с помощью карандаша отмечаются места будущих запилов, а в мауэрлате делается паз на третью часть ширины стропильной доски, после чего стропилу крепят сначала к коньковому брусу, а затем вставляют в этот паз и фиксируют металлическими пластинами. Таким же способом устанавливаются промежуточные стропила с заранее выбранным шагом.

Следующий этап – монтаж угловых стропил. Начинается он с того, что вбивается два гвоздя в угол на стыке мауэрлатов и в угол конька, после чего между ними натягивается шнур. Вдоль этой линии и должна проходить угловая стропила. Устанавливается она также с помощью паза и накладок.

Монтаж угловых стропилИсточник postroika.biz

Чтобы укрепить кровлю, на нижнюю часть стропил фиксируются нарожники, которые представляют собой доски, стягивающие противоположные элементы каркаса. Далее вся крыша укрепляется затяжками и раскосами, а места, требующие повышенной прочности, укрепляются с помощью дополнительной фурнитуры. На этом заканчивается обустройство каркаса четырёхскатной кровли. После того, как все эти операции выполнены, обычно переходят к укладке кровельного пирога и финишного покрытия. Затем остаётся только наладить систему водоотведения, загерметизировать стыки и подшить свесы. На этом работы по строительству кровли с четырьмя скатами оканчиваются.

Строительство четырехскатной кровли окончено – пример безупречной работыИсточник ok-berta.ru

Видео описание

В видеоматериале архитектор представляет проект с вальмовой четырехскатной крышей на доме из газобетона и все этапы строительства кровли с разъяснениями и подробным описанием особенностей:

Заключение

Четырёхскатная крыша – это одна из самых надёжных конструкций, которая используется при строительстве как частных домов, так и государственных учреждений. Это оправдано повышенной прочностью и устойчивостью такой кровли. Расчёт системы, состоящей из четырёх скатов выполнить несложно, а также такая схема имеет несколько преимуществ перед крышами сложных конфигураций, таких как – экономия материала, простота монтажа, правильная система водоотведения.
