Столбчатый фундамент своими руками: пошаговый процесс работ

Что такое опорно-столбчатый фундамент и его отличие от других видов

Столбчатый фундамент — некоторое количество бетонных столбов, зарытых в грунт на определенную глубину (какая должна быть глубина заложения и какое количество столбов – об этом поговорим чуть далее). Сверху эти столбы жестко связываются ростверком.В качестве ростверка, как правило, используются бетонные, либо деревянные балки, в некоторых случаях ростверк заливается бетоном и является монолитной жесткой железобетонной конструкцией.Как уже говорилось выше, у опорно-столбчатого фундамента очень малая несущая способность, даже по сравнению с такими как мелкозаглубленный и незаглубленный ленточный фундамент, не говоря уже о монолитной плите. Но несмотря на это, при технически правильном подходе, он будет достаточно прочным, надежным и очень недорогим решением для некоторых типов домов, тем более что заложить его своими руками будет не так уж и сложно.

Где и как используется опорно-столбчатый фундамент

Из-за своих конструктивных особенностей опорно-столбчатый фундамент подходит не для всех типов домов. Из-за его малой несущей способности, основным условием для постройки дома на таком фундаменте является небольшой вес. А из-за малой устойчивости – дом должен быть построен из материала прочного на разрыв.Также, опорно-столбчатый фундамент не подходит для тех домов, в которых планируется подвальное помещение, так как устроить его у Вас, скорее всего, не получится.

После того, как мы определились для каких домов подходит такой тип фундамента, давайте разберемся в какой грунт его можно закладывать, а в какой нет.

Конструктивные особенности

Столбчато-ленточный фундамент представляет собой основу для зданий, в которой подземная часть обустроена по типу столбчатой конструкции. А надземная – по типу ленточного. Ленточная часть опирается на железобетонные столбы.

Столбы устанавливаются ниже уровня промерзания на песчаную подушку. Ленточное основание возводится при помощи армирующего каркаса залитого бетоном.

Применяется такая конструкция при строительстве легких каркасных или деревянных зданий на сложном грунте:

1. рыхлом;
2. подвижном;
3. рельефном;
4. пучинистом.

Преимущества:

• простота в выполнении;
• минимум земельных работ;
• возможность строить дома на участках с сильно выраженным рельефом;
• высокая теплоизоляция за счет отдаления пола здания от почвы;
• повышенная устойчивость и прочность конструкции;
• такой фундамент обеспечивает защиту от повреждения здания при подвижках грунта и вибрационных воздействиях.

Недостатки:

• при данном варианте фундамента невозможно построить дом с подвалом;
• сложность проектирования (нужно заказывать проект).

Материалы

Ленточная часть фундамента возводится из арматуры с бетоном. Подземные столбы могут быть выполнены из различных наборных или цельных материалов, каждый из которых имеет свои особенности.

Дерево

недорого стоят, их легко устанавливать

Но дерево недолговечно.

Даже если использовать балки из дуба, предварительно обработав их качественными составами, защищающими древесину от воздействия влаги и вредителей, они прослужат максимум 30 лет.

Кирпич

Кирпич может быть использован при возведении ленточной части конструкции. Нередко его применяют для сооружения столбов. Преимущество кирпича в его экономичности, долговечности и простоте применения.

Выкладывать столбы из кирпича можно не имея квалификации строителя. Главное – правильно смешать цементный раствор, чтобы в процессе эксплуатации столбы не рассыпались на отдельные кирпичи.

При создании подземной опоры здания можно применять только такой кирпич, который не впитывает влагу. Подходит силикатный или полнотелый керамический.

Бетон

В качестве столбов используется заливка бетоном армированного каркаса. Наружной стенкой бетонного столба может послужить труба из влагостойкого материала.

Бетонные столбы самые надежные и прочные. Но их возведение – достаточно трудоемкий процесс, требующий применения специального строительного оборудования.

Трубы

Трубы для столбов основания могут быть из:

• пластика;
• бетона;
• асбеста;
• железа.

Пластик подходит только для маленьких легких построек. Асбестовые трубы достаточно прочные, но недолговечные – служат около 60 лет. Металл тоже прочен и надежен, но требует обустройства надежной гидроизоляции.

Набивные и буронабивные столбы

сооружаются путем бурения и заливки скважины.

Такой вариант фундамента отличается повышенной прочностью, износостойкостью, сопротивляемостью внешним воздействиям.

Является не самым экономичным вариантом возведения столбчато-ленточного фундамента.

Бутовый камень

Бутовый камень может быть использован как для сооружения столбов, так и для обустройства ленточной части. Выкладывать столбы из этого материала непросто.

Нужно тщательно подбирать камни, использовать надежную связку с применением армирующих элементов. Использование бута для ленточного основания более рационально. Он выполняет функцию наполнителя, связанного цементной смесью.

Опоры из натурального камня прочны и надежны. Могут выдерживать габаритные постройки из легких материалов. Но если при создании бутового фундамента нарушается технология, прослужит он недолго. Сам камень сохранится, но кладка будет постепенно разрушаться.

Что такое пучение грунта и как оно влияет на выбор фундамента

Самые сложные для строительства это глинистые грунты. Они плохо отводят воду, и она скапливается в небольших полостях. При замерзании она значительно увеличивает объем почвы. Увеличиваясь в объеме почва давит на все, что в ней находится, включая и фундамент. Это явление называется пучением (почва вспучивается), а грунты, а которых они явно выражены — пучинистыми.

Силы пучения прикладываются как снизу, пытаясь вытолкнуть столб, так и с боков, пытаясь сдвинуть опору в сторону. Именно по этой причине в глинистых — пучинистых — грунтах лучше делать столбы монолитными с армированием.

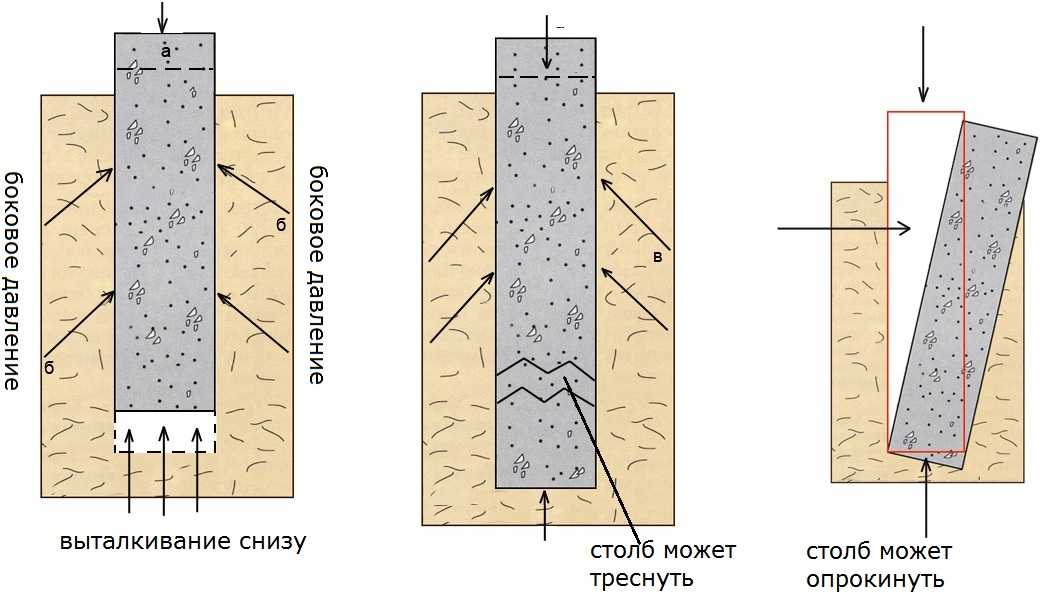

Как действуют силы пучения на столбчатый фундамент

Также чтобы столбы не выталкивало вверх, нижнюю часть делают расширенной. Эту область называют пяткой и по размерам она обычно в два раза превышает размеры самого столба, а ее высота равна 1/3 сечения столба. Например, под столб 40 см делают пятку 80*80 см, высотой 13 см или около того.

Швы между блоками/кирпичами/камнями в сборных столбах далеко не всегда способны противостоять боковым нагрузкам, потому для уменьшения влияния сил пучения на сборных столбчатых фундаментах их делают со скошенными стенками. Это повышает их надежность в пучинистых грунтах. На нормальных грунтах столбы складывают с ровными стенками.

Сборный столбчатый фундамент делают со скошенными стенками

Проектирование и расчет

Надежность СФ зависит от правильного выбора размеров и количества опор. Существует методика проведения точных расчетов, которой пользуются специальные организации. При проектировании СФ в частном строительстве обычно используются упрощенные методики.

Длина

Длина, т.е. высота опорных столбов, зависит от глубины заложения и наличия наземной части, т.е. конструкции ростверка. Для больших хозпостроек, бань, сараев для содержания домашних животных обычно применяют незаглубленные опоры длиной 40-50 см. Небольшие жилые дома, дачи имеют СФ с заглублением 60-100 см. Для тяжелых зданий используется заглубление до 3 м.

Если дом возводится в болотистой местности или с плохой паводковой ситуацией, то ростверк поднимается над поверхностью земли. Наземная часть опоры может достигать 30-40 см. Соответственно, общая длина складывается из заглубления и наземного участка.

Сечение

Расчет общей площади опор СФ проводится по простой формуле S=1,3P/Ro, где P – суммарная эксплуатационная нагрузка, учитывающая общий вес строения; Ro – сопротивление грунта (значение брать из таблицы №1).

Для примера, для дома с полной нагрузкой зимой 25000 кг, расположенного на суглинке (Ro=3,5 кг/см2), суммарная площадь опор должна составлять не менее 1,3х25000/3,5=930 см2. Зная количество столбов, можно определить необходимое сечение каждого из них.

Таблица №1

Минимальные размеры столбов нормируются с учетом особенности применяемых материалов. Действующие нормативы устанавливают такие значения:

• монолитный железобетон – 30 см;
• кирпичная кладка – 38-40 см;
• бут и бетонные блоки – 40 см;
• камень – 60 см.

При проектировании СФ для небольших строений ориентиром становятся именно минимально допустимые размеры столбов.

Количество

При определении количества необходимых опорных столбов следует учитывать такие условия:

1. Столбы обязательно располагаются в углах, в местах прилегания перегородок, в месте формирования дверного проема, а также в местах, где предполагаются значительные нагрузки (например, установка тяжелого оборудования);
2. Если расстояние между обязательными столбами превышает 2,5-3 метра, то устанавливаются дополнительные, промежуточные опоры в средней части;
3. Средний шаг расстояния между столбами – 1,5-2 метра;
4. С увеличением веса сооружения шаг установки опор уменьшается, но делать его менее 1 метра считается не оправданным экономически.

После определения потребного количества столбов, можно рассчитать минимальное их сечение. Для этого ранее определенное по формуле общее сечение надо разделить на количество опор.

О технологии возведения такого фундамента подробно можно узнать в другой нашей статье: “Просто и быстро: строим столбчатый фундамент своими руками“.

Общие сведения об основаниях столбчато-ленточного типа

Применение такой конструкции будет оправдано при выполнении строительных работ на участках с большой глубиной промерзания грунта.

В подобных ситуациях строительство обыкновенного заглубленного ленточного фундамента потребует нерациональных финансовых вложений, а мелкозаглубленная конструкция попросту не справится с возлагаемыми на нее задачами.

В таких условиях столбчато-ленточный фундамент является прекрасным вариантом. С обустройством подобной конструкции сможет справиться даже новичок.

Столбчато-ленточный фундамент

Дополнительным преимуществом рассматриваемого основания является возможность его обустройства на наклонных участках. Но если подземный водоносный слой расположен чересчур близко к поверхности грунта от такого решения рекомендуется воздерживаться.

В рассматриваемой конструкции наибольшая часть нагрузки приходится на основу из столбов. При этом столбы должны быть размещены в земле не менее чем на 200 мм ниже точки промерзания почвы. Благодаря этому будут обеспечены максимальные показатели долговечности и надежности конструкции.

Столбчато-ленточный фундамент дома

Чтобы в дальнейшем лента не поднималась под воздействием природных изменений строения грунта, ее нижнюю часть необходимо сделать несколько расширенной.

В конструкции столбчато-ленточного типа лента выполняет функции исключительно верхнего ростверка, необходимого для соединения столбов в единую конструкцию и дополнительного увеличения прочности основания. При этом нагрузки на грунт лента не оказывает.

Столбчато-ленточный фундамент дома

При помощи ленты обеспечивается максимально равномерное распределение нагрузки на основные фундаментные столбы.

Монтаж фундамента

Технология монтажа в зависимости от типа фундамента будет разной. Но общая схема того, как правильно сделать столбчатый фундамент, выглядит так:

1. Подготовительные работы, построение чертежа.
2. Проведение земляных работ: разметки, рытья ям и траншей.
3. Заполнение полостей или укладка блоков.
4. Удаление опалубки и подсыпка песка. Утепление основания, гидроизоляция и монтаж забирки.

Это наиболее общая схема, которая меняется в зависимости от вида и глубины залегания фундамента. Однако первые этапы работы одинаковы для всех.

Подготовительные работы

Перед тем, как начинать строительство фундамента, необходимо составить чертежи.

Пример чертежа фундаментаИсточник 2mdom.ru

На чертежах указывается схема расположения столбов. Обычно они устанавливаются в местах больших нагрузок: по углам здания, в местах пересечения несущих стен, под несущими простенками.

Кроме чертежа, полезно иметь и схему самого фундамента.

Пример схемы фундаментаИсточник prezentacii.org

Когда на руках имеются все необходимые материалы и чертежи, можно приступать к подготовке территории для будущего здания. Первым делом участок очищают от мусора. Затем от периметра будущей постройки отсчитывают два метра и помечают эту территорию шнуром или песком. Это граница, с которой нужно снять верхний слой почвы, чтобы не прорастали растения. Снимать нужно примерно 30 см. почвы. В вырытый котлован насыпают слой песка или гравия.

Затем переходят к этапу разметки. Чертёж переносят на участок земли. Углы здания отмечают столбиками с прибитыми к ним планками из дерева.

Правильность углов обязательно проверяется измерением диагоналей. На планках закрепляют верёвку, которой очерчивают границы здания и местоположение опор.

Разметка фундаментаИсточник sazhaemvsadu.ru

Подготовка ям

В местах, отмеченных под столбы, копаются ямы. Можно сделать это самостоятельно, с помощью экскаватора или механического бура. Ширина и глубина выкапываются с запасом для опалубки и подсыпки.

Ямы под фундаментИсточник banyagid.com

Если ямы глубже, чем 1 м., то они могут начать осыпаться. Чтобы этого не произошло, то её следует копать с откосами и установить распорки из досок. После этого можно укладывать подушку.

Установка фундаментных столбов

После того, как ямы вырыты, можно начинать устанавливать столбы. Сначала укладывают дренажную подушку. Она состоит из слоя песка (10-20 см) и щебня (5 см).

Подушка под фундаментИсточник 1landscapedesign.ru

Во избежание проседания подушку необходимо хорошо утрамбовать.

Дальнейшая технология укладки зависит от типа фундамента.

Как создать подобный фундамент?

Вопрос: как сделать фундамент из асбестовых труб, имеет элементарный ответ. Надо просто соблюдать технологию, и тогда получится создать прекрасную крепкую конструкцию своими руками. Притом процесс не займёт много времени и обойдётся довольно дёшево.

Для начала необходимо уравнять грунт. Снимается дёрн и верхний слой грунта. Если есть крупные растения – они уничтожаются, а их корень выкорчёвывается, насколько это возможно.

Затем бурится скважина под каждую сваю. Она по диаметру должна быть чуть-чуть больше, чем сваи из асбестовых труб. Глубину её надо рассчитывать, выяснив глубину слоя промерзания +15-20 сантиметров под этот слой. Будущая свая же должна быть примерно на 30 сантиметров длиннее глубины скважины. Сверлить можно либо ручным буром, либо грейфером.

Затем внизу скважины выкапывается уширение. Его можно сделать с помощью обрезанной штыковой лопаты, лезвие которой не должно превышать 10 сантиметров рабочей области. Ею выкапывается расширение примерно 60 сантиметров в диаметре. Чтобы убрать грунт изнутри скважины, можно просверлить её несколько глубже, чем требуется. А затем просто плотно затрамбовать землю в получившееся отверстие.

Установка основания из труб

Дно скважины засыпается щебнем или гравием на высоту около 15 сантиметров. Затем устанавливаются столбы. Если грунт сухой – можно вкапывать их прямо так, без гидроизоляции. Если же нет, то желательно обшить фундамент из асбестовых труб, а конкретно каждый столбик, рубероидом и прикрутить скотчем к нижнему концу мусорный пакет. Пакет нужно расположить так, чтобы он при заливке не образовал крупных складок – это негативно повлияет на прочность конструкции. В него и будет заливаться цемент для уширения, он будет предохранять массу от лишней влаги и грунтовых вод.

После установки необходимо выровнять фундамент из асбестовых труб по вертикали. Сделать это можно с помощью уровня. Применяется либо лазерный, либо самый обычный, пузырьковый. А для измерения вертикального отклонения можно использовать ещё и отвес. Асбестовые трубы для фундамента не должны стоять криво, но должны находиться строго на одном уровне. После выравнивания будущие сваи обсыпаются гравием, щебнем или песком, который затем плотно утрамбовывается. То, что осталось вокруг незасыпанным, засыпается землей и также плотно утрамбовывается.

После установки столбов приготовляется цементная или бетонная смесь. Желательно использовать для неё цемент марки 400. Внутрь до трети длины заливается бетон – и затем труба поднимается на 10-15 сантиметров. Весь бетон стёчет вниз и займёт расширение, создавая плотную подушку от выталкивания грунтом. Её нужно закрепить в таком состоянии до тех пор, пока бетон не застынет.

Пока раствор сохнет, нужно сделать анкер-шпильки, при помощи которых сваи из асбестоцементных труб будут скрепляться с обвязкой из бруса. Она изготовляется так: на длинную шпильку с резьбой накручивается гайка, затем надевается широкая шайба и закрепляется ещё одной гайкой. С другой стороны также накручивается гайка. Та часть, которая будет выступать над бетоном, заматывается малярным скотчем или изолентой, во избежание порчи резьбы бетонной массой.

Затем, если это необходимо, внутрь столба устанавливается арматурная конструкция. Она должна находиться слегка ниже края. Перед заливкой ещё раз проверяется, все ли столбы под фундамент из асбестовых труб находятся на одном уровне. Если нет – лишнее отрезается болгаркой. После этого раствором заливается вся полость до самого верха. Во время заливки необходимо протыкать бетон длинным прутом, чтобы внутри не осталось ни одной воздушной полости, которая может сделать конструкцию ненадёжной.

Пока бетон не схватился, анкер-шпилька погружается в него шайбой вниз и фиксируется. Она должна находиться ровно посередине столба и торчать из него вертикально. Затем сверху на сваю надевается квадрат с отверстием в центре для шпильки, представляющий собой отрезок рубероида. Это – своеобразная гидроизоляция, которая призвана защитить брус от соприкосновения с бетоном, который может впитывать влагу и передавать её на обвязку.

Технология, которая описывает, как сделать столбчатый фундамент из асбестовых труб, не настолько сложна, чтобы бояться приступить к работе. Достаточно строго следовать ей – и всё получится. Строительство на созданной конструкции можно продолжать спустя примерно 28 дней, которые необходимы для полного застывания бетона. Хотя некоторые опытные строители рекомендуют делать её осенью. За остаток осени и зиму конструкция успеет отстояться, и по весне на ней точно можно начинать строить.

Ростверк может практически «лежать» на грунте, становясь похожим на ленточный фундамент

Ростверк может поднимать нижний край здания на высоту до 800 ÷ 900 мм над грунтом, а может быть расположенным всего в 300 ÷ 350 мм от земли или даже «лежать» на поверхности грунта. В последнем случае, со стороны он будет смотреться точно так же, как ленточный вид фундамента.

Минусом столбчатой конструкции, поднимающей дом над грунтом на значительную высоту (около 1000 ÷ 1500 мм), является то, что под строением невозможно устроить полноценный подвал. Однако, иногда владельцы домов находят выход из положения, устанавливая между столбов фундамента забирку, которая не должна быть связана арматурной конструкцией с фундаментом. Забирка — это межсвайная стена, сложенная из плит или кирпича, а иногда и просто сколоченная из дерева.

Сооружение опорно-столбчатого фундамента

Рассмотрим все разновидности по отдельности с учетом используемых стройматериалов.

Возведение блочного фундамента

Ямы квадратного сечения выкопаны, в них надо сделать трамбованную подушку из песка толщиною 30 см. Этот размер выбирается не зря. Песок такой толщины выполняет дополнительно функции гидроизоляции. Через такой слой вода снизу не доберется до фундаментных столбов.

Теперь о сборке блоков:

1. В ямы, расположенные по углам постройки, укладываются по одному бетонному блоку. Их укладывают ближе к внешней стенке.
2. С помощью шнурки, натянутой между блоками, и уровнем, блоки выставляются в одной горизонтальной плоскости. Обычно под те, которые находятся ниже, подсыпают песок, приподнимая до требуемого уровня (до шнурки).
3. Рядом с уже уложенными блоками укладывают еще по одному так, чтобы оба элемента составляли единую верхнюю плоскость, расположенную точно по горизонту.
4. По натянутым шнуркам укладываются и выставляются промежуточные столбы.
5. После чего второй ряд блоков укладывается на кладочный раствор поверх первого ряда, только поперек, чтобы образовалась перевязь. Здесь последовательность точно такая же: собираются угловые элементы, натягивается шнурка между ними с выставлением по горизонтали, наращивание промежуточных столбов.

Если столбчатый фундамент сооружается из кирпича, то технология сборки ничем от предыдущей не отличается.

Заливка монолитного столбчатого фундамента

Есть два способа заливки, которые друг от друга отличаются наличием опалубки или отсутствием. Если на участке грунт плотный глинистый, то устанавливать трубы в подготовленные скважины нет необходимости. Кусок трубы потребуется только для формирования цокольной части (над грунтом)

Важно – выставить трубы между собой по горизонту

Делать это надо точно так же, как и при выставлении столбов из блочных материалов:

1. Для этого в скважину засыпается песок, трамбуется.
2. Кусок рубероида скручивается в трубку диаметром, равному диаметру скважины, куда и вставляется.
3. Сверху скважины устанавливается труба высотою, равной высоте внешней части опорного столба.
4. Внутрь можно установить армирующий каркас из арматуры. Если строение легкое, к примеру, беседка или летняя терраса, то армокаркас можно не использовать.
5. Производится заливка бетонного раствора с трамбовкой.
6. Через 28 дней фундамент можно нагружать.

Если на участке грунт мягкий (рыхлый), к примеру, с большим количеством песка, то в скважины лучше установить трубы. Их монтаж, выставление в горизонтальной плоскости, заливка бетонного раствора производятся так же, как и в предыдущем случае.

Заливка монолитных столбов в съемную опалубку

Это более сложный процесс, потому что связан со сборкой опалубки, которую через 7 дней после заливки бетона надо разобрать и удалить.

1. В подготовленные ямы засыпается песчаная подушка.
2. Собираются опалубки квадратного сечения из досок или плоских прочных материалов: фанера, ОСП, металлический лист, профнастил и прочее. Основное требование к конструкции – прочность, потому что заливаемый внутрь бетонный раствор будет давить на стенки опалубки своим весом.
3. Устанавливается армирующий каркас из стальной арматуры, которая по форме собой представляет клетку с шагом между стержнями в пределах 10-20 см.
4. Заливается бетон, который трамбуется.
5. Через неделю опалубку можно демонтировать, а нагружать опорные столбы можно через 28 дней. За это время бетон наберет свою марочную прочность.
6. После разопалубки столбы засыпаются грунтом с трамбовкой.

Строительство столбчатого фундамента: пошаговая инструкция

Не очень сложно сделать столбчатый фундамент своими руками. Нужно только очень аккуратно выполнять все работы и точно соблюдать технологию работ.

Пошаговая инструкция строительства столбчатого фундамента

Разметка

Сначала размечают осевые линии будущих стен. Затем делают обноску – размечают шнурами контур фундамента – внутренний и наружный

Важно точно измерить все углы, чтобы они были прямоугольными. Важно точно разметить шнуром верх оголовков опор столбчатого фундамента

Используют нивелир или гидроуровень.

Копка ям под столбы

Объем земляных работ для устройства столбчатого фундамента – самый небольшой. Круглые и квадратные ямы под опоры должны быть немного больше, чем размеры самих столбов. Глубина ямы должна быть на 200 мм больше высоты подземной части столба. Это нужно для устройства подушки под опору.

Проще вырыть круглые ямы небольшого диаметра – до 400 мм. Используют ручные буры и технику – ямобуры, мотобуры. В такие ямы можно проложить по стенкам рубероид, установить армирующий каркас и залить бетон без всякой опалубки. Круглые шурфы большого диаметра придется копать вручную и устанавливать опалубку для заливки бетона. Или трубы и заливать их бетоном.

Для квадратных или прямоугольных опор придется копать ямы на 400 мм шире и длиннее самого столба.  Это нужно для установки и раскрепления опалубки. И ее последующего демонтажа. Стенки делают наклонными – чтобы меньше осыпались.

Часто ямы под столбы роются при помощи ручных ямобуров, что позволяет не делать полноценную опалубку в землю

Устройство подушки и пятки

Подушка делается для предотвращения смещения опор при морозном пучении грунта

При мелкозаглубленном столбчатом фундаменте это особенно важно. В низ ямы насыпают крупнозернистый песок и щебень слоями по 100 мм

Каждый слой проливают водой и трамбуют. Можно смешать песок и мелкий щебень в пропорции 40/60.

Монтаж опалубки и армирование

При устройстве прямоугольных или квадратных опор устраивают опалубку. Сбивают щиты нужного размера из обрезной доски, ОСП, фанеры и надежно крепят в яме с помощью распорок.

Если скважина круглая, выстилают ее рубероидом. Для формирования оголовка используют торчащий рубероид – верх обворачивают сеткой и скрепляют. Или устраивают опалубку. Необходимо тщательно выровнять линию верха всех оголовков – допустимая разница высот может быть не больше 1,5 мм.

Собирают арматурный каркас внутри квадратных, прямоугольных или трехугольных хомутов. Устанавливают, крепят. Если ростверк будет железобетонный, то пруты арматуры должны выступать из оголовка на 500 мм для связывания ростверка и опор.

Простейшая опалубка из свернутого рубероида, скрепленного вокруг сеткой

Заливка бетона и обратная засыпка

Чтобы получить прочный столбчатый фундамент, нужно использовать бетон, соответствующий по составу ГОСТам и строительным нормам. Марки – от В15 до В25. Щебень используется фракций 40-70 мм. Раствор заливается послойно по 300-400 мм и уплотняется вибрацией. Для столбчатого фундамента под дом такое уплотнение обязательно. Затем фундамент закрывается полиэтиленом. Бетон должен созреть и набрать прочность. Обратную засыпку можно выполнять через неделю, дальнейший монтаж дома – через две.

Обратную засыпку производят послойно. Каждый слой тщательно трамбуют. Можно использовать песок или мелкий щебень.

Возведение ростверка

Цели установки ростверка:

• равномерно распределить нагрузку на столбчатые опоры;
• связать их в единое целое.

При устройстве столбчатого фундамента в каждую опору устанавливается анкер – шпилька или штырь. Затем к ним прикрепляется ростверк. Виды ростверка:

• для небольших деревянных строений (бани, небольшие дачи, сараи) используют деревянные балки большого сечения;
• стальные балки. Обычно используют двутавр и швеллер;
• монолитный бетонный пояс или сборные бетонные балки. Используют для самых крупных домов. Для монтажа в столбы заранее устанавливается арматура, к которой крепится арматурный каркас балки-ростверка.

Полноценный монолитный ростверк подойдет для тяжелых строений

Забирка

Забирка – тонкая стена между столбиками фундамента, утепляющая и закрывающая пространство под домом от снега, дождя, грязи, животных и т.д. Может выполняться из дерева, бутового камня, кирпича, бетона. Иногда изнутри забирку утепляют. Обязательно выполняют продухи для вентиляции.

Виды используемых материалов

Чтобы приступить к возведению опорно-столбчатого фундаментного основания, нужно сделать правильный выбор материалов, из которых будут создаваться опоры. К решению этого вопроса нужно подходить исходя из вышеуказанных условий и типа сооружения.

Обычно используются:

• дерево;
• кирпич;
• асбестовые и металлические трубы;
• фундаментные блоки;
• монолитный железобетон.

Дерево

Опорные столбики готовят из чурбанов (отрезков брёвен) или бруса.

Такое основание пригодно для лёгких построек таких, как сараи бани, беседки и пр. Деревянные столбики очищают от коры и пропитывают антисептиками.

Часть древесины, которая будет погружена в почву, обмазывают битумными составами, а на дно ямки укладывают рубероид.

Кирпич

Для строительства лёгких каркасных и деревянных домов на плотном грунте возводят кирпичный столбчатый фундамент. Для этого используют красный, редко силикатный, кирпич.

Этот вариант приемлем для мелкозаглублённых фундаментов. Столбики выкладывают в виде квадрата в плане со сторонами шириной в 1,5 кирпича.

В центральное отверстие кладки помещают 2 – 4 отрезка арматуры для последующей связи с ростверком. Затем проём заливают бетоном.

Асбестовые и металлические трубы

Бетонированные трубы представляют собой конструктивы большой несущей способности. Оболочка из металла или асбеста является одновременно опалубкой и частью фундамента.

Для опорно-столбчатого основания применяют трубы с толщиной стенки не менее 4 мм. Трубы, заполненные бетоном, хорошо зарекомендовали себя при возведении основания в рыхлой почве.

Фундаментные блоки

Единственным недостатком является то, что блоки невозможно точно рассчитать под нагрузку от дома, а это ведёт к лишним затратам, что может значительно увеличивать общую стоимость строительства.

Однако в сравнении с монолитными опорами, отпадает необходимость задерживать стройку на 30 дней до полного набора несущей способности залитого бетона в опалубку.

Монолитный железобетон

Это классический вариант опорно-столбчатого фундамента. Его устанавливают, как правило, для частных домов высотой в 2 этажа. В приямки ставят опалубку, внутрь которой погружают каркас.

Затем конструкцию заполняют жидким бетоном. Через 30 дней опоры достигают нужного уровня несущей способности приемлемого для продолжения строительства.

Выводы

Теперь вы знаете, для чего нужно устройство основы для фундамента. Именно она обеспечивает надёжность и долговечность основания. Создание в большинстве случаев также не составит труда, ведь информации о том, как сделать подушку для разных типов фундамента, довольно много.

Всё вышесказанное можно изложить в нескольких пунктах:

1. Ответ на вопрос, зачем нужна подушка, очень прост: она защищает основание от влаги и подвижек; подобным элементом лучше не пренебрегать.
2. Фундамент на песчаной подушке выходит дешевле всего, но не всегда надёжнее.
3. Слой из песка и щебня используется чаще всего.
4. Песок для подушки фундамента нужен крупный, мелкий может вызвать проблемы.
5. Щебень нужен также крупных фракций, мелкий отсев используется в других строительных работах.
6. Подушка под фундамент из вышеупомянутого материала всё равно требует песчаного слоя; какой песок использовать — вы уже знаете.
7. Не стоит думать, что чем выше слой, тем лучше. Толщина подушки под тот или иной фундамент зависит от многих факторов.
8. Самый прочный и надёжный материал, используемый в данном случае — бетон, хотя в то же время он является самым дорогим. Если дом предусматривается негабаритным и лёгким, лучше сделать подушку под ваш фундамент из песка и щебня.

Зная все нюансы и правила, можно легко выбрать материалы и создать хорошую защиту для основы. Именно тогда фундамент сможет прослужить долго и качественно, не подвергая дом риску разрушения.

Заключение

Сутью столбчатых фундаментов, являющихся разновидностью опор большинства строений, являются уходящие вертикально вниз стойки, связанные друг с другом надземным ростверком. Материалом изготовления данного основания выступают: древесина (чаще дуб), камни (природные и искусственные), кирпичная кладка и отрезки труб (асбоцементные и из металла).

Столбчатый фундамент обходится дешевле других. Его цена преимущественно определяется материалом изготовления, применяемой технологией и габаритами. Рассчитывать и строить столбчатые фундаменты необходимо на основе соответствующих ГОСТов и СНиПов.
