Крепим раму подвесного унитаза
Теперь, когда сливные трубы собраны, самое время выставить раму по уровню и закрепить к стене. Слева от ниши с инсталляцией есть стена, которая задает плоскость коробу для нашей конструкции. Нужно расположить раму так, чтобы лист гипсокартона был продолжением этой плоскости.
Крепим раму шпильками к стене, проверяем положение по уровню и относительно плоскости прилегающей стены. Делаем это сверху вниз, так удобнее. Верхние шпильки сразу отрезаем вровень с плоскостью рамы. Нижние пока не трогаем. На нижних шпильках мне захотелось заменить гайки на “усиленные”, которые видно на фото.
После закрепления шпилек к стене, переходим к ножкам. Сверлим отверстия, вставляем дюбель и плотно закручиваем крепежный элемент, которому я затрудняюсь найти название. Если вам интересно, наберите в поиске “разница между болтом и винтом”. Получите удовольствие от яростных споров в интернете на эту тему.
При креплении нижних шпилек случилась неприятность. Болт, винт, или как там его еще назвать, при закручивании сломался. То, что осталось в стене, вынуть не представлялось возможным, поэтому пришлось просверлить новые отверстия и применить подходящий крепеж.
Монтаж унитаза без инсталляции на бетонное основание
Существует еще один вариант установки подвесного унитаза не предусматривающий установку инсталляции. В этом случае крепеж осуществляется на бетонное основание. Такой способ является более бюджетным вариантом, но требует проведение дополнительных работ по обустройству необходимого основания.
Шаг 1
Собирается деревянная опалубка. На лицевой части необходимо заранее отметить и просверлить места крепления чаши, через которые наносится отметка на стену сквозь опалубку. Далее, в стене высверливаются отверстия в которые заливается химический анкер. Данное действие позволит скрепить металлические штыри с бетоном и кирпичом силой когезии и адгезии.
Шаг 2
Через опалубку в стену с химическим анкером вставляются штыри нужной длины и прижимаются гайками к деревянной опалубке. С фронтальной стороны необходимо приклеить небольшой кусочек пенопласта, который в последствии удалится, а оставшееся после него углубление послужит местом для соединительной муфты.
Шаг 3
В полость опалубки заливается бетонный раствор (около 40 литров) и оставляется до полного высыхания (примерно неделя). После застывания, деревянные щиты снимаются, остается монолитное основание со спицами для навески чаши унитаза. Пенопласт удаляется, устанавливается в углубление муфта, соединяющая трубу и канализационный сток.
Проводится монтаж сливного бочка, оформляется стена декоративной отделкой и проверяется система на работоспособность.
Монтаж чаши подвесного унитаза
Завершающим этапом установки навесного унитаза с инсталляцией является установка на намеченное место чаши и монтирование панели смыва. Продолжать работы можно только дождавшись полного высыхания плиточного клея.
Чаша подвесного унитаза навешивается и закрепляется на специальные длинные болты. Выходное отверстие соединяется с патрубком канализации.
На панель управления устанавливается панель с кнопками, которые регулируют смыв.
Выполнив все работы нужно обязательно проверить работоспособность и герметичность. Открываем кран для подачи воды в бачок. Дождавшись полного заполнения резервуара, произвести смыв. Если отсутствуют какие-либо проблемы и течи, значит все манипуляции выполнены правильно.
В последнее время большую популярность в строительно-отделочном деле завоевывает тенденция установки подвесного унитаза. Данный вид водопроводно-канализационного оборудования наверняка присутствует в каждом жилище. В двух третях домов унитазы еще устанавливаются старым проверенным методом — посредством напольного крепления. Сегодня же, все чаще и чаще отдаётся предпочтение указанным подвесным конструкциям.
В чем же популярность изделия такого плана? Подвесные унитазы выглядят качественнее и современнее, что наверняка влияет на популярность товара. На установке унитаза такого формата удастся сэкономить немало денег. Для этого потребуется сделать одну вещь — научиться монтировать подвесной унитаз собственноручно. Это задача из разряда невыполнимых?
Отнюдь, такое по плечу всем, кто ознакомится с инструкциями и советами по установке. Первый шаг на пути к осваиванию процесса самостоятельного крепления подвесного унитаза — вникание в главные аспекты конструкции аппарата.
Почему так важно разобраться в особенностях устройства подвесного унитаза? Да потому что после этого гораздо вероятнее удастся преуспеть в процессе установки устройства. Итак, стандартно унитаз такого типа состоит из трех частей, к которым относятся:
1. Стальная рама (укрепленный элемент, так как он — основа для крепления наиболее крупного и тяжелого элемента унитаза, его чаши). Процесс установки подвесного унитаза настоятельно рекомендуется начинать именно с этой составляющей. Раму необходимо зафиксировать на стене, а также прикрепить к полу, таким образом, в будущем унитаз сможет полностью выдержать нагрузку в виде веса взрослого человека. По этой причине раму ни в коем случае нельзя крепить на непрочные стенки, примером которых являются гипсокартонные перегородки (есть вероятность, что крепление будет ненадежным и унитаз просто упадет).
2. Сливной бачок (изготавливается из пластика, от человеческих глаз скрывается в процессе монтирования посредством установки в самой стене). По своей форме не похож на бачок стандартного напольного унитаза, потому что обязан помещаться в довольно зауженном пространстве. На передней стенке бачка присутствует специальный вырез, необходимый для монтирования спускового механизма. В современных бачках подвесных унитазов почти всегда присутствует функция дозированного слива, благодаря которой можно выбирать объем воды, используемого для смывания.
3. Чаша (единственный не скрываемый от человека элемент конструкции подвесного унитаза. Также является наиболее активно эксплуатируемой его деталью. Стандартная форма данной составляющей: овальная, хотя сегодня на рынке подобной сантехнической продукции можно встретить и унитазы с чашами круглой, прямоугольной или даже треугольной формы).
Еще одной неотъемлемой составляющей конструкции подвесного унитаза является набор крепежных материалов, посредством которых и проходит установка и монтаж устройства к стене и полу. К числу таких материалов относится лента из тефлона, полиэтиленовый отвод, эластичный шланг, а также шпильки.
Как установить напольный и подвесной
Сложность установки унитаза своими руками зависит в первую очередь от того, какой тип конструкции выбран – напольный или подвесной, а во вторую – от того, будет бачок встроен в стену, закреплен на стене или же будет размещен на самом унитазе.
Подсоединяем и устанавливаем унитаз как он будет стоять
В любом случае, для работ потребуются в обязательном порядке:
- дрель;
- перфоратор;
- шуруповерт;
- рулетка;
- отвертка;
- уровень;
- молоток и киянка;
- набор разводных ключей;
- гибкие подводные шланги и их крепления;
- анкера и другие метизы;
- «фановая» труба;
- герметики и соответствующие нити или ленты;
- переходник-манжет.
Отмечаем отверстия для крепежных болтов и сверлим их
Если речь о том, как установить инсталляцию унитаза, то есть, спрятать бачок в стену, то список необходимых деталей, крепежей и инструмента будет больше, если речь об монтаже стандартного недорогого компакта – меньше.
В том, как установить подвесной унитаз, тоже нет ничего сложного, но перед тем, как приобретать такой тип унитаза, нужно убедится в том, что есть возможность обеспечить отток фекалий, ведь в большинстве квартир сливное отверстие выходит под углом из пола.
Устанавливаем унитаз, закрепляем болтами и подсоединяем воду
При таком расположении унитаз подвесного типа лучше не ставить, так как в дополнительном рукаве, соединяющем сток и сам унитаз будут скапливаться остатки испражнений.
Если труба выходит из стены, выше уровня пола – препятствий для монтажа нет. Начинаются работы с соединения выходов унитаза и трубы и отметки на стене мест крепежа. Устанавливать подвесной унитаз нужно вдвоем, так как в одиночку сложно добиться ровности при закреплении.
Особое внимание следует уделить надежности креплений и материалу стен, то есть, на хлипкую деревянную перегородку такой унитаз устанавливать нельзя, ведь придется выдержать вес самого унитаза и человека на нем
Установка подвесного унитаза
Действия в том, как установить унитаз на плитку ничем не отличаются от действий по монтажу унитаза без нее, единственное отличие в том, что понадобится сверло, способное аккуратно просверлить кафель без трещин.
Важно чтобы крепёжные болты для подвесного унитаза были надёжно закреплены в стене
Не зависимо от типа конструкции, общий порядок действий будет таким:
- установить и зафиксировать положение колена, используя уровень;
- сделать отметки под отверстия для крепежа;
- просверлить отверстия, вновь установить положение колена и закрепить конструкцию, на всякий случай еще раз проверив ровность уровнем;
- загерметизировать соединение стоков;
- подвести воду к бачку, используя гибкие шланги;
- проложить слой жидкого герметика между основанием унитаза и поверхностью пола или стены;
- проверить функциональность и провести все заключительные работы – декорирование, зашивку в стену или какие-либо иные.
Установка унитаза с инсталляцией
Хотя ничего трудного в установке сантехники нет, в тех случаях, если конструкция купленного унитаза требует специфических манипуляций, например, новой врезки в канализационный стояк дома или же зашивки «за под лицо», то есть – инсталляции, лучше прибегнуть к услугам профессиональных сантехников, но только тех, чья работа «официальна» и сопровождается документальным подтверждением.
Внутреннее устройство и принцип действия
Состав конструкции подвесного унитаза следующий:
1. Прочная рама для крепления в нишу стены. Крепление подвесного унитаза называется инсталляцией. Несмотря на художественное название, это просто хорошее и прочное арматурное крепление. Рекомендуется установка монтажной рамы в нишу. При отсутствии таковой, сооружается фальшпанель, за которой и располагается крепление.
Ширина монтажной рамы около 15 см. Все, что говорят об экономии места, не вполне соответствует действительности ввиду необходимости сооружать дополнительную стену.
Основные элементы подвесного унитаза
При установке есть возможность схитрить, создав не стену до потолка, а выступ, внутри которого размещена инсталляция унитаза. Сверху можно расположить полки или шкафчик интересной формы.
2. Сантехническая часть подвесного унитаза располагается внутри монтажной рамы и отличается продуманностью. Весь монтаж должен занимать определенное рамой пространство и не выходить за его пределы.
3. Пластиковый бачок имеет плоскую форму и размещается внутри крепежной рамы. Снаружи монтируется кнопка слива. Соответственно, сливная арматура также отличается от привычной.
4. Сам унитаз крепится в раму, все входы и выходы фиксируются. Снаружи инсталляция закрывается панелью. Чаша подвесного унитаза может иметь традиционную форму, но бывают и круглые и прямоугольные подвесные унитазы. Многообразие форм позволяет разгуляться фантазии дизайнера интерьеров.
Если вы планируете установку также и подвесного биде, лучше устанавливать унитаз и биде одновременно.
Не монтируйте закрывающую панель «намертво», поскольку за ней располагается сантехническое оборудование, к которому может потребоваться доступ.
Порядок установки обычного унитаза
Установка унитаза напольного типа Компакт или МоноблокЧертеж монтажа унитаза
Как правило, при продаже унитаз и бачок рассоединены. Внутренняя арматура бочка чаще всего уже собрана, что существенно облегчает процесс установки.
Первый шаг. Ставим чашу унитаза на его место и делаем метки в точках крепления.
РазметкаПометки на полу под крепеж
Второй шаг. Убираем унитаз и сверлим крепежные отверстия в отмеченных местах.
Сверление отверстий в кафеле под дюбеля
Третий шаг. Забиваем дюбеля в монтажные отверстия.
Четвертый шаг. Устанавливаем чашу. Вставляем крепежи через специальные уплотнительные прокладки. Затягиваем крепления. Слишком сильно тянуть не стоит – можно повредить либо крепления, либо даже сам унитаз. Тянем до обеспечения жесткого крепления сантехнического изделия к поверхности. Сверху закрываем крепежи заглушками.
Закручиваем гайкиЗакрываем колпачкомУбедитесь, что унитаз стоит по уровню
Пятый шаг. Монтируем крышку и сидение. Руководство по их сборке обычно идет в комплекте с унитазом, поэтому отдельно останавливаться на данном мероприятии не будем.
Шестой шаг. Подключаем унитаз к канализации. Порядок действий зависит от того, как именно осуществляется подключение выпуска унитаза.
Ставим гофру. Соединение гофры с канализационной трубой промазываем герметиком. На выпуск унитаза гофру натягиваем без дополнительных уплотнителей
Цены на комплектующие для унитазов и писсуаров
Комплектующие для унитазов и писсуаров
Если выпуск делается в стену, работаем так:
- проверяем, совпадает ли выпуск унитаза с канализационной трубой. Если все в порядке, соединяем с помощью манжеты-уплотнителя. При наличии же смещений, используем гофру;
- обрабатываем концы соединительного элемента силиконовым герметиком и выполняем подключение унитаза к канализации;
прикручиваем сантехническое изделие к полу.
Если же обустраивается выпуск в пол, делаем следующее:
- устанавливаем на пол, в месте выхода сливной трубы, винтовой фланец с фиксатором;
видим в центре фланца отверстие. Канализационная труба должна войти в него;
- устанавливаем унитаз. Манжета винтового фланца должна войти в выпускной раструб унитаза. Проворачиваем манжету, обеспечивая полную фиксацию;
герметизируем соединение с помощью специального силиконового состава.
Седьмой шаг. Выполняем установку бачка. Сливные механизмы, как правило, продаются уже в собранном виде. Если механизм разобран, соберите его по инструкции производителя (порядок сборки для разных моделей может несколько различаться).
Смазываем кольцо бачка герметикомПодключение сливного бачкаКрепление бачкаЗатяните болты бачкаЗакрываем крышку
Берем прокладку из комплекта и устанавливаем ее в проем для воды в нашем унитазе. На прокладку устанавливаем бачок и закручиваем болты.
Крепежи удобнее всего устанавливать так:
- закручиваем первый болт таким образом, чтобы бачок перекосился в его сторону примерно на 1,5-2 см;
прижимаем рукой приподнятый край бачка и затягиваем второй болт.
Восьмой шаг. Соединяем бачок с водопроводом с помощью гибкого шланга. Включаем подачу воды и проверяем качество работы системы. Если где-то подкапывает, немного подтягиваем гайки. Уровень заполнения бачка водой регулируем, сдвигая поплавок ниже либо выше.
Подключаем шланг подачи воды
Несколько раз даем бачку наполниться и сливаем воду. Если все нормально, принимаем унитаз в постоянную эксплуатацию.
Подвесной унитаз — размеры
Преимущество подвесных унитазов в том, что они подойдут к любому размеру. Вне зависимости от того, маленькая у вас ванная комната или довольно большая, унитаз этого типа отлично подойдет. Выбирая конкретную модель, стоит обратить внимание на его форму и размеры — иногда мелкие детали сильно влияют на то, как предмет будет представлен в интерьере. Стандартная ширина унитазов колеблется от 34,5 до 36 см, такая разница может быть особенно важна в небольших ванных комнатах, где важен каждый клочок пространства
Форма и цвет также важны, что помимо эстетических соображений может также повлиять на визуальное увеличение пространства. Округлые унитазы также являются хорошим выбором, поскольку их универсальный дизайн позволяет интегрировать их в любую ванную комнату. Откажитесь от черных моделей или цветных вариантов, подавляющих и зрительно уменьшающих интерьер, и выберите керамику в классическом белом цвете, которая не только эффектна, но и скрашивает и освещает комнату.
Сам унитаз — это еще не все, немаловажен и механизм, спрятанный в стене, позволяющий комфортно и без проблем пользоваться ванной. При выборе рамы скрытого монтажа в первую очередь следует учитывать ее качество. Хороший каркас будет отличаться высокой нагрузочной способностью (даже до 400 кг), он будетустойчив к влаге и интенсивной эксплуатации.
Тип установки
Выделяют несколько вариантов монтажа инсталляций.
- На капитальной стене. Установка блочной системы возможна только с креплением к капитальной стене.
- На гипсокартонной стене. На гипсокартонную стену устанавливается любая универсальная инсталляция с 4 креплениями (2 – к стене, 2 – к полу). В этом случае основная нагрузка приходится на пол. А также можно укрепить стену из ГКЛ квадратным стальным сантехническим профилем.
- На кирпичной стене. Кирпичные стены отличаются крепостью и долговечностью – для установки на такую стену подойдут любые инсталляции. К тому же в нее можно без опасения встроить бачок скрытого монтажа.
- С креплением к полу. Этот метод используется в случае невозможности монтажа конструкции к стене. Для этого метода крепления используется особая усиленная самонесущая рама. А также такие рамы имеют большие опорные площадки для оптимального распределения нагрузки по полу.

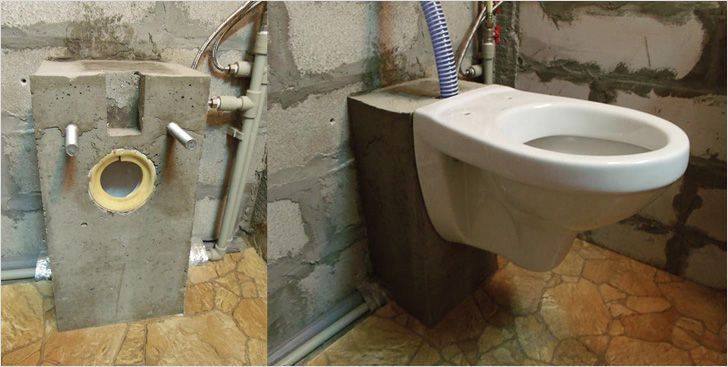

Монтаж на бетонное основание
Что касается монтажа подвесного унитаза на бетонное основание, то здесь немного сложнее, но с другой стороны, есть возможность значительно сэкономить деньги. Итак, первым делом устанавливается опалубка.
Создание опалубки
В стене просверливаете отверстия глубиной в пятнадцать сантиметров. После их нужно хорошо очистить и залить клеем. В них устанавливаются стержни, на которых будет закреплена чаша унитаза. Затем последовательно монтируются три щита. На центральном щите вырезаются два отверстия. После этого рекомендуется замотать штыри пленкой, чтобы в процессе бетонирования их не испачкать
На этом этапе работ важно убедиться в вертикальности опалубки. Это можно сделать при помощи строительного уровня
Чтобы опалубка держалась прочно, на стержни можно прикрутить гайки, которые предназначаются для монтажа унитаза. Чтобы после застывания бетона не пришлось выдалбливать отверстия для подключения слива можно закрепить пенопласт. Когда опалубка готова, остается только выполнить бетонирование
Здесь крайне важно избежать появления пустот. По этой причине, особенно в углах, выполняется утрамбовка
Трамбуйте до тех пор, пока из щелей опалубки не потечет цементное молочко.
Подключение
Перед тем как начинать монтаж подвесного унитаза, поверхность следует обработать любым на ваш выбор облицовочным материалом.
Когда бетон полностью застыл, пришло время подключения унитаза к канализации. Но перед этим следует подключить сливной бачок. Для этого используется гофра ПВХ 40Ø мм. Она вставляется в выемку на унитазе. Образовавшаяся щель плотно заливается герметиком, желательно силиконом. Только после полного высыхания силикона можно пользоваться системой слива. На стержни, которые торчат из бетона, надевается унитаз. Одновременно подключается гофра к канализации. Сама чаша закручивается гайками с использованием шайб. Теперь остается выполнить последний штрих, а именно установку крышки.
Особенности подключения моделей «моноблок» и «компакт»
Отличие унитазов «компакт» и «моноблок» заключается в типе присоединения сливного бачка. Если в первом случае бачок крепится непосредственно к полке, расположенной на чаше, то во втором случае — чаша и бачок выполнены в едином корпусе.
В унитазе «моноблок» чаша и бачок выполнены в едином корпусе
Оба вида унитазов крепятся на пол, а способ их подсоединения к канализации будет зависеть от типа спуска. Монтаж выполняется аналогично тому, как было показано выше. Единственное отличие состоит в том, что у «компакта» надо самостоятельно устанавливать и регулировать запорную арматуру, а у «моноблока» она находится в уже собранном состоянии и отрегулирована производителем.
Монтаж системы пошагово
Перед тем, как будет рассмотрена установка подвесного унитаза, стоит ознакомиться с тем, из каких собственно элементов состоит данный прибор.
На самом деле элементов немного:
- Стальная рама. Именно она крепится к плоскости стены, а сидение закрепляется уже к раме.
- Пластиковый сливной бачок. Внешне бачок гораздо уже стандартных напольных вариантов, так как глубина места его монтажа обычно не позволяет вставлять широкие емкости. На передней стенке бака имеется вырез для монтажа спускового механизма.
Рама и бак
- Непосредственно чаша унитаза.
- Соединительный комплект для подвесного унитаза. В комплект обычно входит гофра, трубы, прокладки и различные переходники.
- Крепежи для фиксации и соединения конструкции.
Соединительный комплект и крепежи
В принципе это все.Начнем монтаж.
Подготовительные работы и монтаж рамы
Подготовка заключается в таких действиях:
- Если стена кирпичная и имеет достаточную толщину, то берем перфоратор и насверливаем множество отверстий по периметру того места, где в дальнейшем будет располагаться рама. После этого нужно выдолбить нишу с помощью перфоратора. Если стена бетонная, то понадобится болгарка.
Пример ниши
Если ниша готова, вставляем в нее бачок, раму и крепим металл дюбелями к плоскости стены
При этом важно соблюдать ровное вертикальное положение – для этого пользуйтесь обыкновенным строительным уровнем.
Закрепленная рама
- Далее регулируем положение крепежей, от которых зависит высота чаши. В принципе, можно, конечно, сделать любую желаемую высоту (ориентируясь на рост владельцев квартиры или дома), но стандартный параметр – это 40-43 см.
- После того, как инсталляция зафиксирована, нужно вывести в нужную точку отверстие канализационной трубы. Скорее всего, под нее тоже понадобится сделать штробу.
Канализация для унитаза
Схема крепления чаши на бетон: 1 – болты; 2 – монолитный прямоугольник
Далее необходимо подвести к бачку воду.Сейчас все принято делать с помощью гибких шлангов, однако в данном случае, поскольку конструкция жестко зафиксирована и двигаться не будет – лучше применить стационарные трубы. Тем более, обычные трубы служат гораздо дольше – а значит риск разбора фасадной финишной стенки в данном случае минимальный.
Фото жестких труб подведенных к баку
Ну и перед тем, как установить подвесной унитаз «насовсем» и закрыть его плиткой или чем-то еще, необходимо подвесить чашу, подключить канализацию и проверить все соединения на предмет протечки. Ну и, конечно, работоспособность циркуляции воды также проверяется в этот момент.
Если тестовый запуск прошел нормально, то переходим к следующему этапу.
Обшивка рамы и монтаж сидения
Ну и, получается, остались самые простые шаги:
Зашиваем нишу гипсокартоном
При этом важно использовать только влагостойкие листы.
Пример системы, закрытой ГКЛ
- Вырезаем отверстие в районе сливного бачка для монтажа кнопки сливного механизма.
- Вырезаем отверстия в гипсокартоне под крепежи, на которые будет подвешиваться чаша. Не забываем и про отверстия для труб.
- Облицовываем плоскость плиткой или же просто красим.

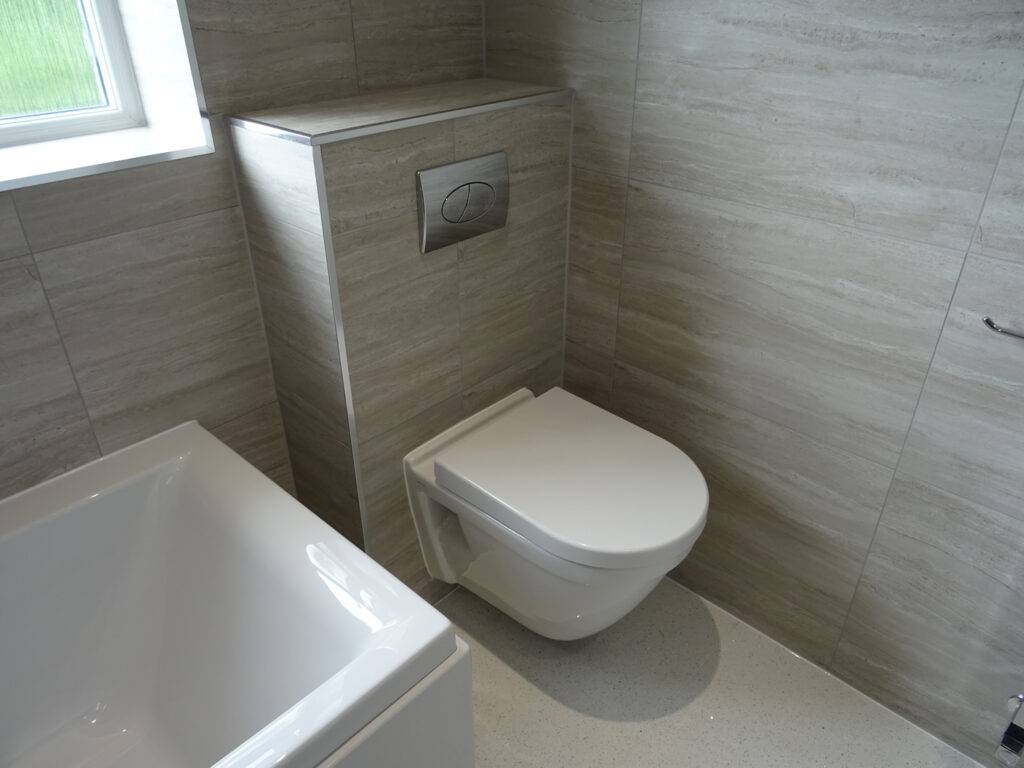

Пример плоскости, облицованной плиткой
- Крепим чашу и соединяем ее гофрой с канализацией, а также подводим трубки подачи воды из бака к соответствующим отверстиям чаши.
Такая вот инструкция.
Получается, что основную часть конструкции мы спрятали под стенку, а снаружи осталась только чаша.
Принцип крепления системы
На этом обзор закончен, и можно перейти к выводам.
Особенности конструкции
Прежде чем приступать непосредственно к монтажу, следует разобраться с конструкцией. Монтаж подвесного унитаза станет намного проще, когда известно его устройство и принцип действия. Сразу станет понятно, как правильно действовать и что необходимо.
Главной особенностью изделия является то, что на виду остается лишь чаша.
Основой всей конструкцией является прочная металлическая рама. К ней непосредственно фиксируется видимая часть. Как раз с этого элемента стартует вся работа по установке. Рама должна быть прочно закреплена к стенке и устойчиво располагаться на полу. В итоге она должна без проблем выдерживать взрослого человека. Исходя из этого можно сказать, что зафиксировать раму к слабой стене не выйдет.
У рамы имеется элемент, позволяющий изменять высоту крепления чаши, которая крепится с помощью специальных штырей. Именно они являются основными креплениями при установке унитаза инсталляции.
Распространен вариант крепления сразу двух инсталляций – унитаз и биде.
Вторым элементом является пластмассовый сливной бачок. Он также скрывается в стене. Обладает специфической формой, т.к. должен помещаться в ограниченном пространстве. Бачок также устанавливается в металлическом каркасе и изолируется особым материалом, препятствующим образованию конденсата. На передней стенке бачка имеется вырез для монтажа сливной кнопки. Современные модели, в том числе напольные, имеют дозированный спуск воды – 3 или 6 литров.
Следующим элементом является чаша унитаза. Единственная часть, которая находится на виду и находящаяся в активной эксплуатации. Обладает традиционной формой, но в отдельных дизайнерских моделях имеются оригинальные конфигурации.
В комплекте поставки имеются все необходимые детали и приспособления. Прилагаемая инструкция также способна показать всю последовательность монтажа инсталляции унитаза.
