Правила проведения грамотного монтажа
Прежде, чем приступить к установке системы, следует составить подробную схему размещения всех ее элементов, на которой нужно будет отметить место расположения каждого устройства. В соответствии с ней еще раз проверяется, достаточно ли для установки длины идущих в комплекте соединительных проводов, если они предусмотрены конструкцией приборов. Собственно установка проводится в следующей последовательности:
- Размечаем участки установки датчиков, кранов и контроллера.
- Согласно схеме соединения прокладываем монтажные провода.
- Врезаем шаровые краны.
- Устанавливаем датчики.
- Монтируем контроллер.
- Подключаем систему.
Остановимся подробнее на самых важных этапах.
Этап #1 — врезка шарового крана
Как уже отмечалось, установку шарового крана с электроприводом лучше всего доверить специалисту. Устройство монтируется после ручных вентилей на вводе трубопровода. Категорически запрещено устанавливать конструкции вместо кранов на вводе.
Перед узлом рекомендуется поставить на трубопровод фильтры, очищающие воду. Так приборы прослужат дольше. Необходимо так же обеспечить для них бесперебойное питание. В рабочем режиме устройство потребляет порядка 3 Вт, в момент открывания/закрывания вентиля – около 12 Вт.
Этап #2 — установка датчика
Прибор может быть установлен двумя способами:
- Монтаж в пол. Такой способ рекомендуется производителем. Он предполагает врезку устройства в плитку или напольное покрытие на участках вероятного скопления воды при возможной протечке. Контактные пластины датчика в таком случае выводятся на поверхность пола так, чтобы они были приподняты на высоту порядка 3-4 мм. Такая установка исключает ложное срабатывание. Провод к прибору подводится в специальной гофрированной трубе.
- Установка на поверхность пола. В этом случае прибор укладывается прямо на поверхность напольного покрытия контактными пластинами вниз.
Установить датчик утечки воды своими руками достаточно просто, особенно если используется второй способ.
Производители рекомендуют устанавливать датчик протечки воды в пол. Так, чтобы панель с контактами была приподнята на 3-4 мм. Это исключает возможность ложного срабатывания
Этап #3 — монтаж контроллера
Питание на контроллер должно подаваться из силового шкафа. К прибору подводится ноль и фаза согласно схеме подключения. Для установки устройства требуется выполнить следующие операции:
Готовим отверстие в стене под монтаж коробки контроллера.
Штробим углубления под провода питания от места установки до силового шкафа, до каждого датчика и до шарового крана.
Устанавливаем на подготовленное в стене место монтажную коробку.
Готовим прибор к монтажу. Снимаем его лицевую крышку, поочередно надавив на защелки на лицевой части устройства тонкой шлицевой отверткой. Снимаем рамку и соединяем все провода в соответствии со схемой. Устанавливаем подготовленный контроллер в монтажную коробку и фиксируем его минимум двумя винтами.
Собираем прибор
Осторожно устанавливаем на место рамку. Накладываем лицевую крышку и давим на нее до тех пор, пока не сработают обе защелки.. Если система собрана правильно, после нажатия кнопки включения она начинает работать
Об этом обычно свидетельствует светящийся индикатор на контроллере. При протечке цвет индикации с зеленого меняется на красный, раздается звук зуммера и кран блокирует подачу воды
Если система собрана правильно, после нажатия кнопки включения она начинает работать. Об этом обычно свидетельствует светящийся индикатор на контроллере. При протечке цвет индикации с зеленого меняется на красный, раздается звук зуммера и кран блокирует подачу воды.
Чтобы устранить аварийную ситуацию, закрываются ручные вентили трубопровода и отключается питание контроллера. Затем устраняется причина аварии. Датчики протечки вытираются насухо, включается питание контроллера и открывается подача воды.
Грамотно установленная система защиты от протечек надежно защищает от всевозможных неприятностей, связанных с утечкой воды
Какие бывают СППВ
Системы различаются по:
- способу питания — от батареек, аккумулятора или электросети;
- способам монтажа — одни устанавливаются во время ремонта, другие можно ставить и после его окончания;
- типу кранов — шаровые, керамические и т. д.;
- типу и мощности электроприводов;
- типу датчиков — проводные и беспроводные;
- набору дополнительных функций — контроль за состоянием батареек и кранов, оповещение о событиях на телефон, удаленное управление и т. д.
Нептун
Gidrolock
Аквасторож
Предлагают варианты для квартиры, загородного дома, офиса и других помещений. Базовый комплект можно расширить за счет дополнительного оборудования.

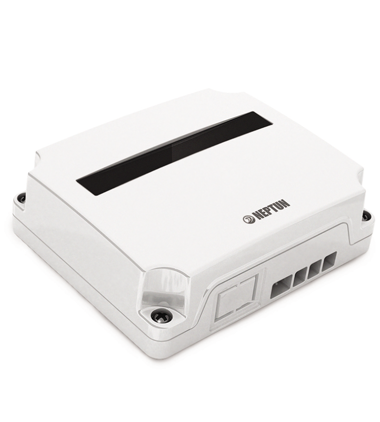

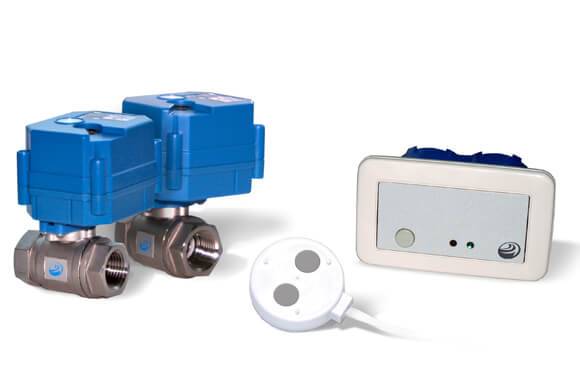

Система «Нептун »
Ее выпускают в 4 вариантах. Цены готовых комплектов варьируются от 9670 руб. до 25900 руб.
Проводная система Нептун Акваконтроль
для квартиры имеет два крана 1/2 дюйма (или два крана 3/4 дюйма), два датчика, соединенных проводами длиной 0,5 м с базовым модулем управления. Этот модуль раз в месяц закрывает и открывает краны, даже если нет протечки, чтобы предотвратить их закисание. Питается система от сети 220 V (резервного источника питания нет), краны закрываются через 18 секунд после попадания воды на датчик. Устанавливать ее рекомендуется во время ремонта, так как нужно прокладывать электропроводку. К модулю управления можно подключить 6 кранов и 20 датчиков. Срок гарантии 4 года.
Проводная система Нептун База
имеет 3 датчика со электрошнурами по 2 м, два итальянских крана Bugatti на 1/2 либо 3/4 дюйма, базовый модуль управления. Моторы кранов срабатывают не позднее, чем через 21 секунду, питаются от сети 220 V (резервного источника питания также нет). Рекомендуется для квартиры. Установка во время ремонта. Срок гарантии 6 лет.
Проводная система Нептун Про
отличается от предыдущих моделей блоком управления, который позволяет интегрировать ее в сторонние системы оповещения (диспетчеризация, умный дом, охранные системы), и наличием источника резервного питания. Подходит не только для квартиры, но и для коттеджа. Гарантия 6 лет.
Беспроводная система Нептун Бугатти Про+
— последняя разработка конструкторов завода-изготовителя. Система снабжена двумя радиодатчиками, но к ней можно подключить 31 радиодатчик или 375 проводных датчиков, а также 4 крана. Радиодатчики работают на расстоянии до 50 м от модуля управления. При подключении через роутер, дальность приема сигнала увеличивается. Устанавливается как во время, так и после ремонта. Подходит для больших коттеджей со множеством мест возможных утечек воды. Гарантия 6 лет.

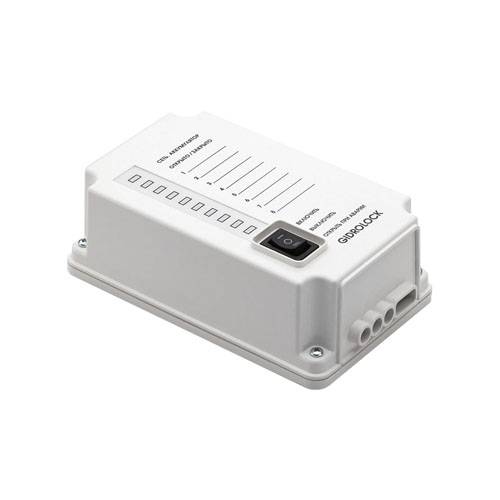

Системы GIDROLOCK
Работают от батареек типа АА. Разработаны варианты для использования в квартирах, загородных домах и коттеджах. Представлены более 30 модификаций, учитывающих вид водоснабжения — горячее или холодное индивидуальное или централизованное, диаметр труб, — 1/2, 3/4, 1, 1 1/4, 2 дюйма, площади помещений и так далее. Блок управления контролирует работоспособность датчиков.
К блоку управления системы GIDROLOCK PREMIUM подключают 200 проводных датчиков, 20 шаровых кранов, 100 радиодатчиков и GSM-сигнализацию, оповещающую об аварии sms-сообщением на телефон. Электропривод закрывает кран в течение 12 секунд с момента поступления сигнала о протечке.
Есть ручное управление положением шарового крана. Оно понадобится, когда нет времени ждать высыхания датчика, чтобы открыть воду, или если нужно перекрыть воду, когда никакой аварии не случилось. Например, при замене вентиля на кухне. Для этого снимают металлический фиксатор и поворотом корпуса электропривода закрывают кран. Открывают обратным движением.
Производитель предлагает комплекты для квартир и загородных домов с автономным и централизованным водоснабжением. Корпус электропривода отсоединяется от шарового крана, что упрощает установку шарового крана на трубу.

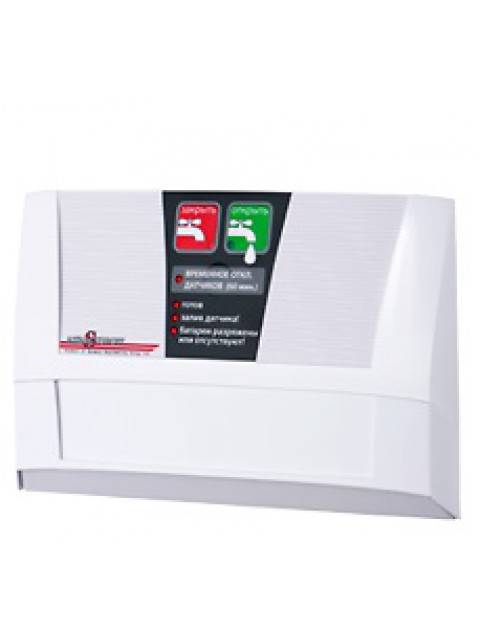

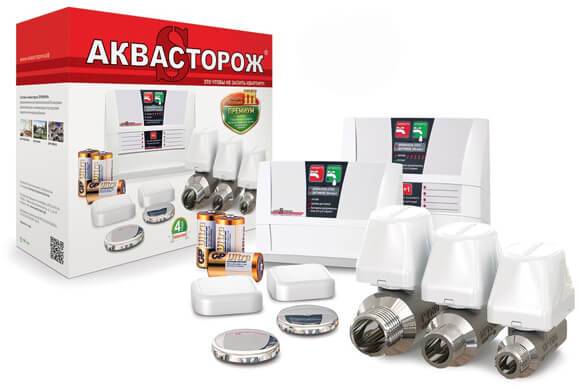

Система «Аквасторож»
Ее позиционируют как первую в мире систему защиты при потопах с тройным питанием: от батареек, сетевого универсальный мини-USB адаптера и встроенного источника бесперебойного питания. Она аккумулирует энергию и обеспечивает работоспособность системы при севших батарейках и/или при отключении электричества в квартире. Система обнаруживает поврежденный или потерянный датчик и дает сигнал на перекрытие кранов.
В модели «Автосторож-Эксперт» реализована возможность интеграции в систему «Умный дом» и подключения GSM-модуля для SMS-оповещений.
Подбор размера (диаметра ДУ) крана исходя из размеров трубы
Диаметр и условный проход ДУ крана или трубы
Откуда берется разница между диаметром трубы и ДУ?
- Стальные трубы и краны по внутреннему диаметру (проходу) и обозначается ДУ
- Пластиковые трубы по наружному диаметру (DN) и имеют дополнительную характеристику толщина стенки или SDR (стандартное соотношение размеров — Standart Dimension Ratio) соотношение внешнего диаметра пластиковой трубы к толщине стенки
внешний подробнее о подборе диаметра крана
- Световая сигнализация Блока управления Премиум
- Световая сигнализация Приемника беспроводных датчиков
- Чек лист проверки системы после монтажа
- Выбор нужного диаметра крана
Система защиты от протечек Gidrolock для квартиры комплекты защиты от протечек по лучшей цене
Для загородного дома
Сортировать по:
|
Система защиты от протечек Gidrolock Winner 1 – защита от протечек воды для загородного дома
Система защиты от протечек Gidrolock Winner 1 – защита от протечек воды для загородного дома
Артикул: WINNER 1 F В наличии
Страна:
Россия Подробнее
Добавить к сравнению
Система защиты от протечек Gidrolock Winner+ 1 – защита от протечек воды для загородного дома
Система защиты от протечек Gidrolock Winner+ 1 – защита от протечек воды для загородного дома
Артикул: WINNER+ 1 F В наличии
Страна:
Россия Подробнее
Добавить к сравнению
Система защиты от протечек Gidrolock Winner Bugatti 2 – защита от протечек воды для загородного дома
Система защиты от протечек Gidrolock Winner Bugatti 2 – защита от протечек воды для загородного дома
Артикул: WINNER BUGATTI 2 F В наличии
Страна:
Россия Подробнее
Добавить к сравнению
Система защиты от протечек Gidrolock Winner+ 2 – защита от протечек воды для загородного дома
Система защиты от протечек Gidrolock Winner+ 2 – защита от протечек воды для загородного дома
Артикул: WINNER+ 2 F В наличии
Страна:
Россия Подробнее
Добавить к сравнению
Система защиты от протечек Gidrolock Winner Bugatti 3 – защита от протечек воды для загородного дома
Система защиты от протечек Gidrolock Winner Bugatti 3 – защита от протечек воды для загородного дома
Артикул: WINNER BUGATTI 3 F В наличии
Страна:
Россия Подробнее
Добавить к сравнению
Система защиты от протечек Gidrolock Winner+ 3 – защита от протечек воды для загородного дома
Система защиты от протечек Gidrolock Winner+ 3 – защита от протечек воды для загородного дома
Артикул: WINNER+ 3 F В наличии
Страна:
Россия Подробнее
Добавить к сравнению
Система защиты от протечек Gidrolock Ultimate Bugatti 1 – защита от протечек воды для загородного дома
Система защиты от протечек Gidrolock Ultimate Bugatti 1 – защита от протечек воды для загородного дома
Артикул: ULTIMATE BUGATTI 1 F В наличии
Страна:
Россия Подробнее
Добавить к сравнению
Система защиты от протечек Gidrolock Ultimate Bugatti 2 – защита от протечек воды для загородного дома
Система защиты от протечек Gidrolock Ultimate Bugatti 2 – защита от протечек воды для загородного дома
Артикул: ULTIMATE BUGATTI 2 F В наличии
Страна:
Россия Подробнее
Добавить к сравнению
Система защиты от протечек Gidrolock Professional Bugatti 1 – защита от протечек воды для загородного дома
Система защиты от протечек Gidrolock Professional Bugatti 1 – защита от протечек воды для загородного дома
Артикул: PROFESSIONAL BUGATTI 1 F В наличии
Страна:
Россия Подробнее
Добавить к сравнению
Система защиты от протечек Gidrolock Professional Steel 1 – защита от протечек воды для загородного дома
Система защиты от протечек Gidrolock Professional Steel 1 – защита от протечек воды для загородного дома
Артикул: PROFESSIONAL STEEL 1 F В наличии
Страна:
Россия Подробнее
Добавить к сравнению
Система защиты от протечек Gidrolock Ultimate Bugatti 3 – защита от протечек воды для загородного дома
Система защиты от протечек Gidrolock Ultimate Bugatti 3 – защита от протечек воды для загородного дома
Артикул: ULTIMATE BUGATTI 3 F В наличии
Страна:
Россия Подробнее
Добавить к сравнению
Система защиты от протечек Gidrolock Professional Bugatti 2 – защита от протечек воды для загородного дома
Система защиты от протечек Gidrolock Professional Bugatti 2 – защита от протечек воды для загородного дома
Артикул: PROFESSIONAL BUGATTI 2 F В наличии
Страна:
Россия Подробнее
Добавить к сравнению
Система защиты от протечек Gidrolock Professional Steel 2 – защита от протечек воды для загородного дома
Система защиты от протечек Gidrolock Professional Steel 2 – защита от протечек воды для загородного дома
Артикул: PROFESSIONAL STEEL 2 F В наличии
Страна:
Россия Подробнее
Добавить к сравнению
Система защиты от протечек Gidrolock Professional Bugatti 3 – защита от протечек воды для загородного дома
Система защиты от протечек Gidrolock Professional Bugatti 3 – защита от протечек воды для загородного дома
Артикул: PROFESSIONAL BUGATTI 3 F В наличии
Страна:
Россия Подробнее
Добавить к сравнению
Система защиты от протечек Gidrolock Professional Steel 3 – защита от протечек воды для загородного дома
Система защиты от протечек Gidrolock Professional Steel 3 – защита от протечек воды для загородного дома
Артикул: PROFESSIONAL STEEL 3 F В наличии
Страна:
Россия Подробнее
Добавить к сравнению
Вопросы и ответы по системе против протечек воды Gidrolock
Контактысм. в разделе “Инструкция”см. информацию в разделе “Памятка Пользователя”Вопрос: Как работает система контроля протечки воды Гидролок?здесьВопрос: Кто производитель устройства Gidrolock? Товар сертифицирован и какая гарантия?Товар сертифицирован.Гарантия 4 годаВопрос: На нашем рынке много устройств против протечек воды-Аквасторож, Нептун, Аквастоп, Радуга, Гидролок и другие. В чем преимущества системы Гидролок и ее отличия от других?здесьВопрос: В каких местах нужно устанавливать датчики протечки воды?Вопрос: Какую марку кабеля нужно использовать для подключения блока управления (контроллера) к сети 220В?Вопрос: Какую марку кабеля надо использовать для увеличения длины кабеля датчика?Вопрос: Здравствуйте! До какой максимальной длины можно дотачивать провод на датчике Гидролок?Вопрос: Скажите пожалуйста, можно ли нарастить провод на кране и если “да”, то каким проводом? Спасибо.Вопрос: Возможно ли использование системы Гидролок на холодоносителе типа этилен гликоль, пропилен гликоль?Вопрос: Скажите, пожалуйста, нужно как-то “ухаживать” за системой и периодически проверять ее работоспособность? Спасибо! инструкции по монтажупамятке пользователяВопрос: Прошу пояснить – при реальной работе, т.е. когда произошла протечка и никого нет дома, как долго пиликает сирена на блоке управления? И второе, если после аварии датчик обсох (ну например, уехали надолго), система сама открывает кран или же держит закрытым, пока ее не “перегрузишь”? Спасибо.Вопрос: Система защиты от протечек перекрывает воду после вводного (первого) крана. А если потечет сам стояк?Вопрос: Клапан разборный или нет. Т.е. прямо ставится клапан с электромоторчиком или можно отделить-поставить сначала клапан, а потом к нему присоединить сам электропривод?см. “Преимущества системы защиты от протечки воды «ГИДРОЛОК»Откручиваем две гайки и снимаем с шарового крана электропривод ГидролокМонтируем (устанавливаем) шаровый кранСтавим электропривод Gidrolock на место, прикручивая все теже 2 гайки
Вопрос: Электрический привод крана. Мощность и время срабатывания (закрытия) не зависят от напряжения питания? (12В или 220В-что предпочтительней?) Или это просто разные исполнения? Дело в том,что веду новое стр-во и есть возможнность поставить привод и 220В, и 12В. Спасибо!здесьВопрос: Здравствуйте! Интересуют клемники FUN и GND, которые при помощи переключателя (ON/OFF) могут как включать так и выключать принудительно воду. Система Гидролок Премиум. Вопрос: В случае если мне при выходе их квартиры надо закрыть воду, я перевожу выключатель в состояние ВКЛЮЧЕНО, т.е. замыкаю FUN и GND приводы перекрывают воду. А чтобы потом открыть приводы, надо разомкнуть контакты? Получается, если система находится в сработке, чтобы открыть, мне надо совершить аналогичные действия, только результат будет обратный?Вопрос: Хотел объединить в одном блоке управления Гидролок Премиум 4 крана, такое возможно? Какие краны с шаровым электроприводом нужно брать для блока управления Гидролок Премиум-на 12В или на 220В?здесь.Вопрос: здравствуйте. хочу приобрести систему гидролок в квартиру. можете сообщить размеры съемной части ШЭП (пластиковый кожух привода) или габариты детали в целом для принятия решения какой тип приводов заказывать: ultimate или prof.? т.к. не уверен что если взять проф, то они войдут между труб.параметры и характеристики электроприводов ГидролокВопрос: Подскажите куда цеплять землю в блоке Премиум? В Энерджи были помеченные клеммы ноль, фаза и земля, там все понятно было, а в Премиум 2 клеммы для подключения 220В без маркировки. Есть разница куда цеплять фазу?
Принцип работы и состав системы
Производитель — ООО «Гидроресурс». Производство системы налажено в России, г. Мытищи, Московской области с использованием комплектующих как отечественного производства, так и импортного.

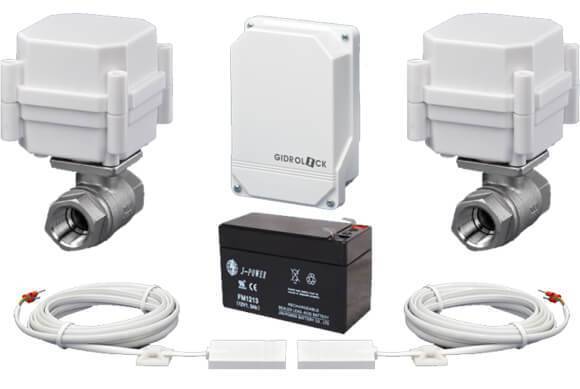

Состав системыСостав системы Гидролок:
- Датчики воды. Существуют проводные и беспроводные.
- Шаровые краны с сервоприводами различного сечения.
- Контроллер обработки сигналов.
Есть несколько вариантов исполнения системы, отличающихся более полным набором деталей и расширенным функционалом. Возможно собрать самостоятельно из комплектующих систему от протечек.
Работа GidroLock основана на срабатывании датчиков с появлением воды и реагировании контроллера с подачей напряжения на электромеханический кран
При попадании воды на датчик загорается сигнальная лампа и контроллер выдаёт звуковой сигнал. Это двойное информирование сделано для надёжности, что подтверждается владельцами системы.
Правила пользования и эксплуатации системы против протечек воды Gidrolock Energy
Проверка работоспособности системы GIDROLOCK:Устранение аварийной ситуации:* Внимание!Функция автоматического контроля заряда аккумуляторной батареи:Радиодатчик зафиксировал протечку воды:Отсутствие радиосвязи между радиодатчиком и радиоприемником или пониженное напряжение батарейки радиодатчика:Неудовлетворительный уровень приема радиосигнала:!Общие вопросы:
| Проблема | Звуковой и световой сигнал | Возможные причины | Решение проблемы |
| При имитации аварии не закрываются краны | Непрерывный звук | Не закончился режим активации (30 минут) | Требуется кратковременно замкнуть между собой контакты FUN и GND в блоке управления (место, где подключается выключатель принудительного закрытия кранов) |
| При имитации аварии не закрываются краны | Дискретный (прерывистый) звук | Краны неправильно подключены | Проверьте работу кранов, дважды на 5 секунд замкнув контакты FUN и GND в блоке управления |
| Блок управления пищит, но краны не закрываются | Система пропищала 10 раз и замолчал на 10 минут и так несколько раз подряд | Разрядился или перестал держать заряд аккумулятор | Замените аккумулятор. Для отключения сигнала сигнализации нужно выключить и включить питание блока управления с помощью кнопки «Сеть» |
| Блок управления пищит, кнопка принудительного открытия/закрытия кранов не работает | Непрерывные попискивания системы | Произошла аварийная ситуация | Выключите блок управления кнопкой «Сеть», ликвидируйте аварию, вытрите и высушите датчик, включите систему |
Вопросы по радиосистеме:
| Проблема | Звуковой и световой сигнал | Возможные причины | Решение проблемы |
| При подключении радиодатчиков и при срабатывании режима «Авария» мигают помимо зеленого еще и красный сигнал | Мигание красного и зеленого светодиодов | Неустойчивый прием сигнала от радиодатчика | Измените расположение радиодатчика или радиоприемника до уровня устойчивого радиоприема (номер радио-датчика указывается последовательными миганиями зеленого и красного светодиодов) |
| Короткие звуковые сигналы 1 раз в 2-3 секунды | Короткие звуковые сигналы 1 раз в 2-3 секунды, мигание зеленого светодиода | “Потеря” радиодатчика или пониженный уровень заряда его батареи | Переместите радиодатчик к радиоприемнику, если проблема не пропала, поменяйте батарейку на радидатчике (номер радиодатчика указывается последовательными миганиями зеленого светодиода) |
>> Если Вы не нашли в этом разделе необходимой информации, у Вас есть вопросы-просьба позвонить по телефону в Москве:8(499)390-92-09 или отправить запрос через форму обратной связи в разделе Контакты Наши специалисты будут рады Вам помочь, они постараются ответить на все интересующие вопросы и предоставят нужную информацию по системе против протечек воды Гидролок (Gidrolock)
Датчики протечки воды

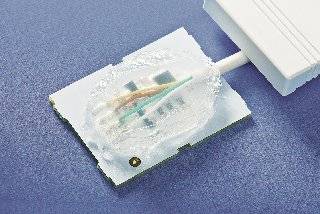

Как работает датчик воды?
Принцип работы датчика — изменение сопротивления между контактами электродов. При всей его простоте, основная проблема большинства производителей датчиков воды — ложные срабатывания и коррозия контактов.
У всех датчиков Гидролок рабочие контакты позолочены, а места пайки залиты герметиком, что кратно увеличивает срок службы датчика. Встроенная защита от ложных срабатываний, проводящая дополнительные замеры сопротивления в случае любых изменений сопротивлений, увеличивает чувствительность датчиков и предотвращает ложные срабатывания. Выпускаемые датчики делятся на:
- Проводные датчики
- Пассивные
- WSP — обычные пассивные датчики с 3м и 5м проводом
- WSP+ — пассивные датчики с контролем обрыва и потери датчика
- Активные (требующие питания — 5-30В)
- 3х проводные датчики WSS (1 контакт передающий аварию — до отключения питания)
- 4х проводные WSU — для систем диспетчеризации (2 контакта — один передает аварию до отключения питания, второй до высыхания датчика)
- Пассивные
- Беспроводные датчики
Обзор блоков управления систем защиты от протечек.
Начнём наш обзор с блоков управления систем защиты от протечек. Мы затронем только основные, важные моменты. Более подробная информация и характеристики указаны в таблице.
Защита от закисания. Важная функция, которая есть у всех производителей. Шаровой кран имеет свойство закисать со временем, поэтому раз в неделю (две недели, месяц) блок управления подает команду на кратковременное открытие и закрытие шарового электропривода.
Автономность. Источником бесперебойного питания обладают только блоки управления Аквасторожа и Gidrolock’а. В Аквастороже используются 9 алкалиновых батареек GP. В блоке управления Gidrolock Premium используется аккумулятор Casil 12V 1,3 А*ч.
Контроль заряда ИБП.Система заранее предупредит пользователя о снижении напряжения. Если честно, удивил Gidrolock. В системе реализован метод трёхуровневого контроля заряда АКБ: на холостом ходу, под нагрузкой и под нагрузкой по истечении времени (есть и принудительный контроль). Иными словами система проводит детальную проверку аккумулятора. Если напряжение снижается, система в автоматическом режиме подзаряжает аккумулятор.
Экстренное открытие подачи воды.На лицевой панели блока Аквасторож и Gidrolock для этого предусмотрена специальная клавиша. У Нептуна её нет. Производитель системы Gidrolock предлагает стеклянный сенсорный радиопульт. Отличная вещь, очень лаконичная. У Аквасторожа есть «Радиодатчик-кнопка», который может выступать в роли пульта дистанционного управления.
Подключение внешних устройств (например, насосов или сигнализаций). Предусмотрено во всех блоках управления Gidrolock. В Аквастороже данная возможность есть только в исполнении PRO.
SMS-оповещение. У Аквасторожа предусмотрена только возможность подключения к GSM-сигнализации. Gidrolock предлагает готовое решение на базе GSM-модема Cinterion (Siemens). Также к системе Gidrolock можно подключить пульт с индикацией на 10/20 светодиодов. К нему можно подключить как датчики, так и блоки управления. «Маст хэв» в крупных проектах.
Заземление. Есть у систем Gidrolock и Neptun. Аквасторож работает на батарейках, поэтому в заземлении не нуждается.
Встроенный предохранитель. Предусмотрен только в системе Gidrolock. В Нептуне и Аквастороже предохранителя нет. Про сгоревшие нептуновские платы, ввиду отсутствия предохранителя, есть информация на форумах. Некоторые сталкиваются с данной проблемой даже после ремонта контроллера.
Сравнение систем защиты от протечек от 15.08.2016
Bugatti Base 1/2
Квартира 1 Ultimate Bugatti
Неполнопроходной, 14 мм.
Полнопроходной, 15 мм.
Полнопроходной, 15 мм.
Горячекованная латунь (Bugatti)
Горячекованная латунь (Bugatti), 304 нержавеющая сталь (HGSS)
40 Бар — Bugatti, 64 Бара — HGSS
До 120 °С
Менее 10 000 циклов открытие/закрытие
250 000. Свыше 700 000 циклов открытие/закрытие на испытаниях!
Ионисторы 3 батарейки типа «С»
Аккумуляторная батарея 12V, 1.3 А*ч
Есть. Для подключения беспроводных датчиков потребуется Радиобаза.
Только проводные датчики
Есть. Для подключения беспроводных датчиков потребуется радиоприёмник (антенна) Gidrolock.
5 лет. Для подключения датчика к системе потребуется Радиобаза. Элемент питания — 2 батарейки типа «ААА».
1,5 года. Для подключения беспроводных датчиков потребуется другой модуль — Nepun ProW . Модуль, рассматриваемый в таблице, предназначен для работы только с проводными датчиками. Элемент питания — батарея CR123A.
24 года! Для подключения беспроводных датчиков достаточно подключить радиоприёмник (антенну) Gidrolock. Элемент питания — батарея CR2450N фирмы Renata. Срок автономной работы датчика подтвержден швейцарским производителем батарей Renata AG SA (Swath Group).
1000 метров (под вопросом, объективно). Для подключения беспроводных датчиков потребуется Радиобаза. Стоимость комплекта «Радиобаза 2 датчика» — 6990 руб.
50 метров. К данному комплекту нельзя подключить беспроводные датчики, так как для этого потребуется другой модуль — Neptun ProW и приводы 12V, вместо 220V. Стоимость: модуль — 6950 руб., беспроводной датчик — 2500 руб., привод — 4790 руб./шт.
500 метров. Для подключения беспроводных датчиков достаточно подключить радиоприёмник (антенну) Gidrolock. Стоимость: радиоприёмник — 1800 руб., беспроводной датчик — 1800 руб.
Не предусмотрено в данном комплекте. Только в исполнении PRO.
19990 руб.
14522 руб.
13500 руб.
This table was created with Compare Ninja.
Обзор шаровых кранов с электроприводами.
Gidrolock и Neptun двигаются по проверенному сценарию. Использование надежных шаровых кранов, проверенных годами и мощных электроприводов положительно сказывается на надежности и безопасности. Несомненным плюсом шарового электропривода Neptun Bugatti Base 220V — ручное управление положением шарового крана, но и недостаток есть — питание 220V не отвечающее требованиям электробезопасности.
Строение электрокрана Аквасторож сильно отличается от шаровых электроприводов Neptun и Gidrolock. Производитель заявляет об использовании немецкой технологии Teflosil с двумя тефлоновыми и одной пружинящей силиконовой прокладкой. За счет этого обеспечено минимальное трение и 3-секундное время перекрытия. Скорее всего, это просто маркетинговый ход, так как конкуренты (Gidrolock и Neptun) заключили договор с реальным производителем шаровых кранов Bugatti Valvosanitaria. Но электродвигатель Аквасторожа не провернёт шаровой кран Bugatti, ввиду низкого крутящего момента. Поэтому и пришлось Аквасторожу «мудрить» с кранами.
Шаровой электропривод Gidrolock впечатлил «суровостью» конструкции. Запас мощности в 1,5 раза, высокий крутящий момент и 2 типа шаровых кранов на выбор: горячекованная латунь Bugatti (Италия) и нержавеющая 304 сталь HGSS (Китай). Мы сравнили шаровые краны Bugatti и HGSS. Угадайте, кому мы отдали все лавры? Братьям нашим восточным. Шаровой кран оказался гораздо качественнее итальянского. И суровее. Каждый шаровой кран HGSS брендирован под Gidrolock. Мелочь, а приятно. Ко всему прочему, электропривод Gidrolock осуществляет вращение шарового крана в одну сторону (по часовой стрелке). Благодаря этому решению, по заявлению производителя, снижена нагрузка на редуктор электропривода, что положительно сказалось на минимальном ресурсе электропривода. Звучит смешно, но электропривод стеклоподъёмника в мерседесе работает по такому же принципу.
Среди всех шаровых электроприводов и электрокранов есть «белая ворона» — Gidrolock Winner. Шаровой электропривод Winner — полностью автономная система защиты от протечек. Все «мозги» блока управления находятся внутри корпуса.
Система работает на 4 пальчиковых (ААА) батарейках. По заявлению производителя — в течение 10 лет. В шаровом электроприводе Winner, как и в Нептуне, реализовано ручное управление положением шарового крана. Под корпусом есть специальная чека. Вытаскивая её, вы можете управлять положением, поворачивая корпус электропривода. Еще один плюс — возможность отсоединения корпуса от шарового крана. Это очень упрощает установку шарового крана на трубу. Посмотреть готовый комплект на базе Gidrolock Winner можно здесь
