Типы подъемных ворот
Многие хозяева, останавливают свой выбор на конструкциях подъемно – поворотного типа, ведь сегодня они наиболее распространены.
Схема работы подъемных ворот
Как правило, такие конструкции отличаются цельным полотном, а значит, открывание и закрывание будет происходить с легкостью, т.е
без особых проблем, что немаловажно. Управлять такими воротами можно с помощью электрического или ручного привода, а ведь это так удобно.
Есть еще один важный нюанс, хочется отметить, что торсионные пружины выступают в качестве важной части системы ворот данного типа, а значит, теперь можно наслаждаться лишь бесшумным и легким открыванием ворот.
Для изготовления створки обычно используется сэндвич – панель, причем хочется отметить, что фантазия дизайнеров является не ограниченной, теперь вы сами понимаете, что это большой плюс
Ведь вы сможете заказать подъемные ворота для гаража, ведь они прекрасно подходят для этого помещения, удовлетворяя вас по всем параметрам. Конструкция данного типа отличается действительно необычными характеристиками, преимуществами и особенностью механизма.
Именно по этой причине, сегодня такие ворота являются надежными, долговечными, устойчивыми к взлому, а это значит, что приобретая их, вы не сможете пожалеть. Если установить электрический привод, то можно моментально оценить то, что действительно пользоваться воротами данного типа удобно, кроме этого они являются и безопасными, а ведь это не менее важное преимущество.
Преимущества ворот подъемного типа
Ворота славятся компактностью, а значит, можно забыть о дополнительном пространстве для их открывания, кроме этого они занимают незначительное место в гараже, что немаловажно. Это значит, что такие ворота можно смело использовать для небольших помещений, а ведь и это серьезное преимущество
Ворота отличаются от многих иных аналогичных изделий тем, что они надежно защищены от взлома, а значит, «жизнь» вашего автомобиля в полной безопасности.
Недостатки ворот подъемного типа
К сожалению, такие конструкции не способны похвастаться высоким уровнем теплоизоляции, и для некоторых хозяев, это серьезный недостаток.
Кроме того, важно добавить, что оказывается серьезная нагрузка на механические части, поэтому приобретая такие ворота, обязательно нужно знать об этом. Секционные ворота Наверно о таком варианте гаражных ворот слышал каждый человек, ведь это не менее распространенные конструкции современного мира.
Говоря о воротах данного типа в целом, то, как правило, они обладают полотном, которое состоит из отдельных элементов, т.е
секций. Причем элементы крепятся между собой специальным шарнирным соединением, которое отличается надежностью и долговечностью. Гибкое полотно считается главной конструктивной особенностью ворот данного типа, такие ворота не занимают, как правило, много места, что также является важным преимуществом для многих хозяев.
Секционные ворота
Это тоже подъемные ворота, но состоят они из секций. Эта конструкция более универсальна по отношению к предыдущей.
Работа секционных ворот
Как только вы пожелаете купить такие ворота, нужно знать, что управлять ими можно и с помощью пульта дистанционного управления, а это значит, что вы оцените удобство такой конструкции, что немаловажно.
Ворота данного типа неплохо утеплены, они надежно защищены от ветра, а значит, теперь можно не переживать за них и вовсе, ведь вы будете уверены, что ничего плохого с воротами не случится. Хочется добавить, что вас ждет и огромное разнообразие отделки, а значит, ворота могут быть оформлены таким образом, что станут выглядеть изящно, респектабельно и роскошно.
Данная конструкция имеет и свои недостатки. Нужно понимать, что стоят такие ворота недешево, но многие потребители не жалеют денег на их покупке, ведь действительно ворота отличаются важными характеристиками и свойствами, а это так важно
Не забывайте, что изделия славятся и более сложной конструкцией, она в свою очередь, обладает огромным количеством различных подвижных частей.
Советы по эксплуатации
Многие знаю процесс использования автоматических ворот, но саму суть безопасной эксплуатации не осознают весьма большое количество пользователей.
- Отметим, что петли изнашиваются, поэтому не стоит открывать и закрывать ворота по сотне раз на дню. Максимальное количество использований в день десять, более не рекомендуется.
- Также в случае присутствия тягового ремня, ничего не нужно смазывать, что является неплохим плюсом.
- Рекомендуем приобрести дополнительно устройство для замедления процесса спуска щита, данный момент повлияет на долговечность конструкции.
- Ну и последним моментом отметим аккуратность, как бы глупо то ни звучало, но некоторые водители выезжают из гаража при еще не до конца открывшихся воротах. А вообще, просто постарайтесь быть более осмотрительны!
Виды гаражных ворот
Как правило, загородные коттеджи состоят не только из самого дома, но и из подсобных помещений, к примеру, гаража. Принцип его сооружения за последние годы существенно поменялся. В прошлом основной функцией такого помещения была защита от дождя и снега, поэтому представляло оно простую коробку. Но на сегодняшний день гараж является полноценным сооружением из кирпича, крыши и ворот. Он эффективно защищает автомобиль не только от погодных условий, но и от воров.
Установите секционные ворота в своем гараже
Существует несколько видов гаражных ворот:
- откатные;
- секционные;

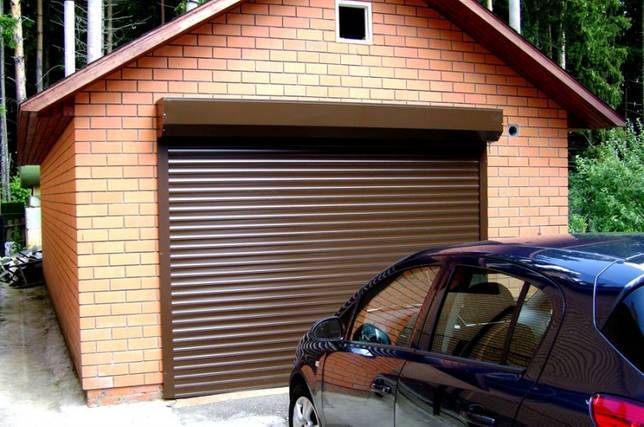

- роллетные;
- подъемно-поворотные;
- другие разновидности.
Каждый вариант имеет свои преимущества и недостатки. Но любой из них популярный среди владельцев загородных коттеджей. Такие конструкции имеют эстетическую привлекательность. Одни из них можно сделать полностью своими руками, а другие возможно вмонтировать только в готовом виде.
Но если есть определённый опыт работ, то самостоятельное создание не будет таким сложным. Конструкция состоит из сэндвич-панелей, которые соединяются петлями и открываются с помощью тросов. Тросы крепятся на ролики и барабаны. Такая конструкция движет полотно вверх и вниз по направляющим.
Сэндвич-панели изготавливаются в заводских условиях и состоят из оцинкованных листов, между которыми есть уплотнительная пена. В качестве уплотнителя может выступать полиуретан или полиэстер.
В данном видео рассмотрим как сделать секционные ворота своими руками:
О производителях
На российском рынке работает немало производителей секционных воротных систем; в число популярных входят следующие бренды:
- В бюджетном сегменте пользуется спросом продукция компаний DoorHan, Ziger, Damast, Ryterna. Ворота изготавливаются на заводах в России; значительная часть моделей привлекает невысоким ценником.
- В среднем ценовом сегменте представлен Alutech (Алютех), белорусский бренд, который на текущий момент принадлежит немецкой компании Hormann. Воротные системы производятся в России и Белоруссии.
- Компания Hormann, крупнейший в Европе производитель ворот, предлагает продукцию, относящуюся к премиальному сегменту. Производство расположено в Германии. Ворота этого бренда, в среднем, на 10-15 % дороже конструкций Алютех.
Бюджетная модель компании DoorHanИсточник doorhan.ru
Как установить автоматические ворота: полезные советы
Автоматические ворота пользуются особым успехом в современном мире, ведь они не только надежны, практичны, но еще и роскошны, а ведь о такой конструкции мечтают многие хозяева. Но вот сделать правильный выбор автоматических ворот не так просто, как кажется, ведь необходимо соблюсти некоторые тонкости и нюансы.
Итак:
- Линейная автоматика, как правило, работает по принципу движения штока, сегодня такая конструкция востребована и популярна.
- Рычажной привод, напоминает согнутую в локте человеческую руку, которая соединяется подвижным шарниром.
- Если эти варианты вам не подходят, то можете воспользоваться подземным приводом, он славится тем, что можно скрыть автоматику, тем самым сохраняя при этом эстетичный внешний вид ворот в целом. Конечно же, этот вариант является наиболее распространенным, но вы должны осознавать, что стоят они недешево.
- Если вам никогда не выпадала возможность наблюдать за работой таких механизмов, то вы можете сделать это, посмотрев видео ролики на сайтах, тогда можно понять, что действительно они уникальны.
- Сегодня создано громадное количество организаций, которые и занимаются продажей расходных материалов, ворот от лучших производителей, так что, всегда можно приобрести конструкцию, которая будет отличаться высоким качеством и долговечностью.
- Сегодня многие желают приобрести распашные ворота, по той простой причине, что они славятся простой конструкцией, более того идеально подходят для реализации идеи, связанной с их установкой. Ведь произвести работу можно своими руками, если соблюсти всего лишь некоторые этапы работы.
- В самом начале нужно изготовить крепежную раму, каркас, обшивку ворот, после чего нужно заниматься изготовлением петель, запоров и замков (см. Как выбрать гаражный замок: варианты и правила выбора). Поверхность ворот красится, делается это для того чтобы предотвратить образование коррозий и различных повреждений.
Виды
Секционные ворота в зависимости от их конкретного назначения и некоторых характеристик делятся на виды. Так, бывают:
- Секционные гаражные ворота. Допускают возможность монтажа на любые гаражные проёмы. Чаще всего они изготавливаются из сэндвич-панелей толщиной примерно 5 см. Кроме того, поскольку они устанавливаются в гараже на улице, их покрывают специальными полимерными веществами, которые предотвращают коррозию. Это могут быть модели с ручным управлением или автоматические системы. Изделия с ручным управлением работают на пружинах, которые рассчитаны более чем на 25 000 циклов подъёма и опускания. Но даже если пружина сломается, такая система будет защищена благодаря функции дополнительного предохранения от падения полотна. Многие такие модели имеют защиту от защемления рук, которая срабатывает, когда вы поднимаете панели.
- Подъёмно-секционные ворота могут иметь большое количество секций. В основном, это устройства с автоматической системой, и изготавливаются они также из сэндвич-панелей. Такие модели могут иметь механические стоперы и дополнительные опоры для обеспечения безопасности. Причём можно выбрать как стандартные ворота толщиной 4 см, так и более качественные и надёжные модели толщиной 6 см. Такие ворота часто используют для въезда на территорию дома или для гаража.
- Промышленные секционные ворота являются более надёжными. Как правило, такой тип ворот рассчитан на 100 000 циклов. Чаще всего они имеют механизм подъёма на торсе, который оснащается защитой от обрыва торса или пружин. Они предназначены для складских и промышленных помещений. Причём это обуславливает их нестандартный вид, позволяющий монтировать их под наклонную крышу и на вход в склады даже с очень высокими потолками, что необходимо для въезда грузовой техники. Но такие модели имеют более простой дизайн и оформление.
- Секционные ворота с дверью отличаются тем, что представляют собой полотно, в котором имеется дополнительная входная дверь. В калитку можно войти, когда это необходимо, не открывая ворота полностью. Причём открывается такая калитка обычно только наружу. Само полотно ворот также поднимается кверху, несмотря на то, что на них установлена дверь. Это могут быть и модели с рольставнями. Как правило, дверное полотно изготавливается под цвет ворот и имеет очень низкий порог. Это отличное решение для тех, кто много времени проводит в гараже. Можно зайти в него, не открывая полностью ворота и не закрывая их за собой. Это отличный вариант, который позволит избежать дополнительной установки двери.
- Автоматические секционные ворота – это большая группа изделий, которые имеют автоматический подъёмный механизм-двигатель. Как правило, они оснащены специальной защитой от падения полотна, поэтому они полностью безопасны. Считается, что это самый тихий и практически бесшумный вариант ворот. Автоматические секционные ворота – отличное решение для семей, в которых есть маленькие дети. Очень часто шум ручных секционных ворот будит их, но в данном случае проблема будет решена. Конечно, такие покрытия имеют более высокую стоимость, но зато они гораздо удобнее в эксплуатации. К тому же многие модели оснащают дополнительным механизмом с торсом для того, чтобы вы смогли провести балансировку полотна.
Кроме того, последняя разновидность ворот разделяется на виды в зависимости от характеристик. Это могут быть стандартные тонкие модели или утеплённые более толстые и надёжные ворота.
Стоимость секционных гаражных ворот
Функциональность и привлекательный дизайн подъемно-секционных ворот для гаража делает эти конструкции довольно популярными среди потребителей. Помимо технических характеристик, многих интересует цена секционных ворот для гаража. На стоимость воротных систем влияют габариты полотна, тип механизма, степень звуко- и теплоизоляции и другие факторы. Кроме того цена подъемных секционных ворот зависит от их производителя.
Цена секционных ворот Алютех
Заказ гаражных секционных ворот (размеры, цена, комплектация указаны в прайсах) можно сделать, обратившись на сайты, специализирующиеся на продаже воротных систем. Для удобства на них размещены не только технические характеристики, но и фото гаражных секционных ворот. Это дает наглядное представление о цвете панелей и дизайне конструкций.
Секционные гаражные ворота Алютех
В базовый комплект подъемно-секционных ворот Алютех входит:
- воротное полотно из сэндвич-панелей толщиной 45 мм стандартных цветов с фактурой под дерево. Панели снабжены усилением под петли и защитой от защемления пальцев;
- наличие торсионного механизма секционных ворот, рассчитанного на 25000 циклов;
- комплект крепежных деталей;
- направляющие;
- блокировка падения полотна;
- подвесы до высоты притолоки 300 мм;
- пружинная задвижка;
- шнур для закрытия полотна;
- оригинальная упаковка.
В таблице приведены цены подъемно-секционных ворот Алютех в зависимости от размеров с используемым типом панелей «микроволна L, M, S-гофр», в рублях. Доставка и монтаж в стоимость не включены:
| Высота ворот, мм | Ширина ворот, мм | |||||||
| 2000 | 2250 | 2500 | 2750 | 3000 | 3250 | 3500 | 3750 | |
| 2210 | 26660 | 26550 | 26255 | 30100 | 32785 | 35248 | 36930 | 38700 |
| 2335 | 27325 | 29880 | 27070 | 30700 | 33170 | 35940 | 37625 | 40130 |
| 2460 | 28360 | 31210 | 28280 | 31480 | 34290 | 43260 | 45391 | 47050 |
| 2585 | 29169 | 32778 | 28760 | 33130 | 35991 | 44670 | 46058 | 49520 |
| 2710 | 31685 | 33866 | 36520 | 39370 | 41599 | 44965 | 46958 | 50420 |
| 2835 | 32350 | 34860 | 34165 | 35246 | 42880 | 46339 | 48570 | 51935 |
| 2960 | 33200 | 36665 | 39228 | 42927 | 45390 | 48998 | 51415 | 57010 |
| 3085 | 34151 | 37755 | 41218 | 44017 | 41560 | 50420 | 52887 | 58530 |
Хотя воротные системы имеют достаточно сложную конструкцию, в них можно встроить калитку для входа. Такая дверь может существенно сэкономить ресурс подъемного механизма, к примеру, если нет надобности открывать ворота для въезда автомобиля, а водителю необходимо пройти в гараж. Однако в таких моделях будет наблюдаться увеличение стоимости секционных ворот приблизительно на 40%.
Гаражные ворота Алютех широко используются при строительстве коттеджей, гаражей и паркингов
Стоимость подъемно-секционных ворот Дорхан
Популярность гаражных секционных ворот Дорхан объясняется демократичной ценой при высоком качестве продукции. Секции ворот и комплектующие к ним производятся в России. В зависимости от предпочтений заказчика, полотно может выполняться из 5 видов сэндвич-панелей с различными фактурами и стандартной цветовой палитрой, включающей до 10 оттенков.
Купить секционные гаражные ворота (цены на продукцию Дорхан не зависят от курса валют) можно в двух сериях: Эконом и Премиум. Сравнивая их, можно отметить, что в премиум-варианте увеличен потенциал пружин и есть возможность заполнения больших проемов. Кроме того, только в этой серии возможно приобретение подъемных секционных ворот с калиткой. Если ворота будут использоваться редко, есть смысл сэкономить, заказав систему эконом-класса.
На сайтах компаний, занимающихся реализацией продукции, можно произвести онлайн-расчет цены секционных ворот Дорхан. Калькулятор учитывает размеры проема, вид панелей, тип подъема и привода, а также другие дополнительные параметры.
Цены подъемно-секционных гаражных ворот серии Эконом представлены в таблице:
| Размеры воротных систем Дорхан, серия RSD01SC, мм | Цвет и цена конструкции, руб. | ||
| Белый RAL9003 | Коричневый RAL8014 | Золотой дуб | |
| 2500х2115 | 29690 | 26940 | 29690 |
| 2500х2215 | 29310 | 26610 | 29310 |
| 2500х2390 | 29975 | 27190 | 29975 |
| 2750х2115 | 31930 | 28920 | 31930 |
| 2750х2215 | 31650 | 28665 | 31650 |
| 2750х2390 | 32340 | 29290 | 32340 |
| 3000х2015 | 34420 | 31130 | 34420 |
| 3000х2215 | 34860 | 31510 | 34860 |
| 3000х2515 | 36300 | 32785 | 36300 |
| 3000х2640 | 33600 | 33050 | 33600 |
Достоинства и преимущества секционных ворот
Секционные ворота имеют массу преимуществ, среди которых:
- Минимум занимаемой площади внутри или снаружи;
- Разнообразный дизайн ( под дерево, тисненный металл)
- Легкий монтаж;
- Возможность применения взамен старых ворот;
- Высокая противовзломная устойчивость;
- Тепло- и звукоизоляция;
- Удобное управление (вручную либо с помощью пульта ДУ);
- Автоматическая блокировка самих ворот в случае выхода из строя механизма.
Преимуществ, которыми обладают секционные ворота довольно много. Еще не было сказано о пожаробезопасности, а также надежности. Отличаются секционные ворота от обычных стальных огромным количеством положительных свойств.
Материалы и дизайн
Полотна для ворот выполняют из разных материалов. Так, это могут быть «холодные» и «тёплые» варианты секций. Первый вид применяется крайне редко. Он характеризуется отсутствием утеплителя, у него более тонкая поверхность. «Холодные» полотна, как правило, устанавливают на улице при входе на территорию дома.
«Тёплые» полотна имеют дополнительный слой теплоизоляции, гарантирующий разницу между температурным режимом внутри гаража и снаружи. Как правило, типовые секционные ворота изготавливают из многослойных сэндвич-панелей. Они представляют собой две металлические плоскости, между которыми есть слой утеплителя.
Металлические поверхности изготавливаются из стали. Причём чаще всего используется чёрная оцинкованная сталь или нержавейка. Самый верхний слой представляет собой полиуретановые покрытия минимальной толщины. За ними идёт тонкий грунт и протекторный защитный слой. И только уже под ними расположен стальной слой толщиной менее миллиметра
Следующий слой, расположенный под слоем лака – вспененный полиуретан. Причём, как правило, используют полиуретан средней плотности. Это отличный вариант для гаражных ворот. Полиуретановое покрытие необходимо для того, чтобы лицевая поверхность обладала устойчивостью к появлению ржавчины.
Есть также некоторые необычные модели, которые изготовлены из натуральной древесины. Как правило, их изготавливают лишь некоторые компании и чаще всего на заказ. Но есть модели, которые сделаны не из натурального дерева, а лишь имитируют поверхность древесины. Причём они даже могут иметь шероховатую рельефную текстуру. Но более популярными являются гладкие секционные ворота.
Что касается материала для утепления, то его роль, как правило, выполняет пенополиуретан, но более дорогие модели имеют в своём составе минеральную вату. Утеплитель закрывается герметично, поэтому внутрь не проникает холодный воздух. Именно поэтому тип не имеет большого значения, главное, чтобы он создавал хороший барьер.
Что касается внешнего вида секционных ворот, то производители представляют множество интересных вариантов. Так, есть модели с полностью панорамными окнами, которые сделаны из утепленных теплопакетов. Это могут быть как прозрачные стекла, так и зеркальные вставки.
Следующий вариант отделки – использование фактурных цветных поверхностей. Это могут быть варианты, имитирующие дорогостоящую качественную древесину, а также покрытие-мозаика. Есть даже модели, внешне напоминающие ткань с интересным узором.
Кроме того, вы можете подобрать модели с интересным рисунком и даже сделать оригинальные надписи по личному эскизу. Но такие тонкости дизайна повышают стоимость ворот примерно на 25%. Авторские секционные ворота стоят около 1 000 000 рублей, но их дизайн является эксклюзивным.
Особенности сборки и установки
Перед покупкой комплекта подъемно-поворотных ворот обязательно измерьте проем. Проводите эту процедуру внимательно, и лучше используйте разные измерительные приборы, не только рулетку. Учитывайте, что для подъемно-секционных ворот величина притолоки должна быть около 2 метров.

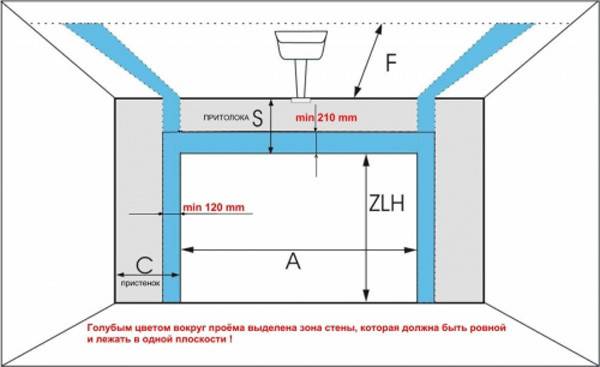

Размеры дверного проема для гаражных ворот
После приобретения изделия, перед началом его сборки изучите подробно схему, которая прилагается к комплекту. Вы должны понимать все нюансы функционирования конструкции гаражных ворот.

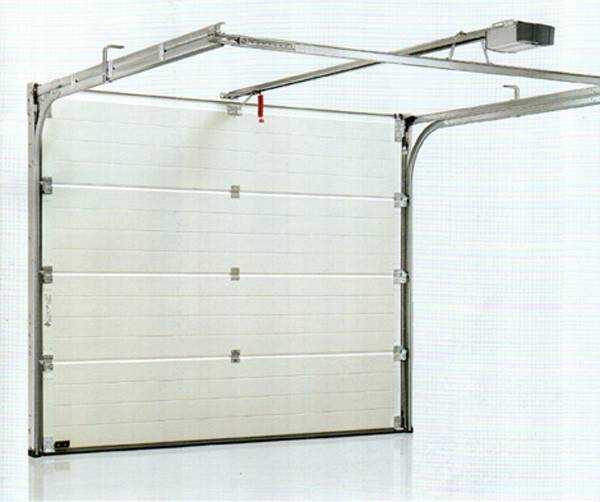

Схема элементов конструкции ворот
Затем подготовьте инструменты для монтажа, в их состав должны входить:
- электродрель;
- строительный уровень;
- шуруповерт.
Только после этого можете приступить к сборке. Учитывайте, что все крепежи в виде анкеров, кронштейнов и дюбелей зачастую прилагаются в комплекте изделия, однако лучше приобрести аналогичные детали дополнительно на случай, если каких-то элементов не хватит.
В первую очередь соберите по инструкции направляющие.
Направляющие для секционных ворот
- Затем проделайте отверстия электродрелью со сверлом по бетону в соответствующих местах по боковинам проема. Установите направляющие с двух сторон проема, закрепив их дюбелями. Верхние горизонтальные направляющие укрепите кронштейнами. Проверьте ровность сторон уровнем.
- Соберите само воротное полотно, соединяя между собой сэндвич-панели петлями и уплотнителями. Закрепите по бокам полотна ролики, прикручивая их шурупами из набора. Вставьте полотно с роликами в направляющие.
- Затем установите вал с пружинами и дополнительными элементами.
Установка подъемных пружин
Теперь установите автоматику, если она предусматривается. Для этого прикрепите привод на кронштейнах к потолку и проведите трос до рычага на створе. Аккуратно проведите электропроводку по углам между стеной и потолком, укрепив ее небольшими держателями. Если у вас навальное устройство, вмонтируйте его по инструкции на крайнюю часть вала.

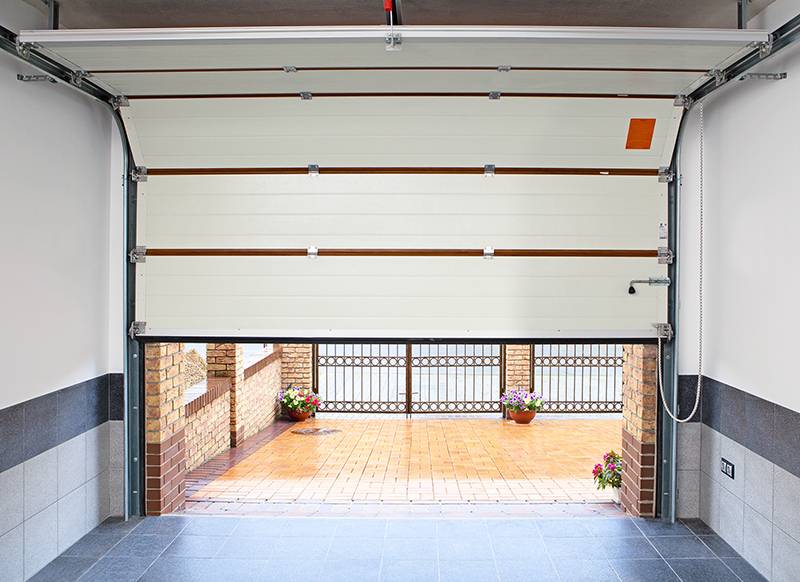

Вид ворот изнутри
В заключение установите заглушки, дополнительные замки и ручки. Проверьте работоспособность готовых гаражных ворот.
Таким образом, система функционирования гаражных ворот с подъемным механизмом облегчит вам жизнь. Но для того чтобы правильно ее установить у себя в гараже, учитывайте величину проема и проверяйте ровность монтажа всех деталей. При необходимости обратитесь к специалистам, которые лучше разбираются в конструкции этого изделия.
Установка
В этом пункте более подробно остановимся на важных моментах при монтаже ворот, для тех, кто решил для себя провести их установку самостоятельно.
Секционные ворота требуют наличия свободного пространства по всей ширине дверного проема:
- расстояние до потолка 300 см;
- расстояние по бокам 450 см.
Перечисленные размеры являются максимальными. Возможно их отклонение в меньшую сторону, но не превышающие параметры установленные производителем.
Монтирование гаражных секционных ворот необходимо начать с подготовки дверного проема. Прежде всего, его необходимо очистить от непрочного слоя облицовки. Если конструкция гаража выполнена из легких блоков, то его стены следует укрепить металлическим каркасом. Для выполнения работ вам понадобятся:
- перфоратор;
- дрель, со встроенной функций шуруповерта;
- набор монтажных инструментов;
- победитовые сверла;
- измерительные приборы (рулетка и уровень).
Все схемы секционных ворот, переносятся на дверной проем. На стенах требуется отметить места для крепления всех несущих элементов данной конструкции:
- Вертикальный профиль.
- Горизонтальный профиль.
Именно они выполняют роль фиксации движения панелей.
Это интересно: Устанавливаем подвесные ворота: как сделать это самостоятельно (24 фото)
Пошаговая инструкция по установке
Применение определённого алгоритма при монтаже секционных гаражных ворот своими руками обеспечит долговечность конструкции и её надёжность. Если этого не сделать, то со временем на воротах могут появиться искажения и деформации формы, что способно привести к разрушению всей конструкции.
Необходимая разметка
Начитают монтаж с разметки под крепления направляющих элементов конструкции. Для этого берётся одна панель и размещается в проём. С левой и правой стороны делается отступ 3 см и отмечается карандашом. Та же работа проделывается сверху и снизу проёма. Потом берётся строительный уровень, и проводится линия от пола до потолка. Эта работа проделывается с левой и правой стороны проёма.
Крепление каркаса
По сделанной разметке просверливают несколько отверстий диаметром 12 мм по периметру. В отверстия вбиваются дюбеля, направляющие прикладываются и наживляются шурупами. Крепежи в полотно монтируются после выравнивания по вертикали.
После этого к уже прикреплённым вертикальным направляющим монтируют горизонтальные и фиксируют удерживающей планкой. Части каркаса на стыках прикрепляют между собой с помощью болтов и гаек. После того как каркас будет установлен на своём месте, проверяются зазоры между рамой и стеной. Если просветы есть, то убираются они с помощью металлических пластин, чем также выравнивают цельную конструкцию. Более мягкие материалы для этого не рекомендуется использовать, поскольку они могут деформироваться со временем от веса.
Сборка полотна
Нижняя часть створок оборудована угловыми кронштейнами. Их необходимо прикрепить с помощью 4 саморезов. На верхнем краю полотна есть отверстия для крепления петель. Их нужно приложить к панели, выровнять и прикрепить саморезами. Дальше поочерёдно петли ставят на среднюю и верхнюю панель соответственно. Затем монтируют ролики и боковые опоры, чтобы полотно могло свободно передвигаться по направляющим. В направляющие сначала вставляется нижняя секция, потом средняя и верхняя. Все они поочерёдно крепятся петлями.
Монтаж автоматических механизмов
Сверху и снизу опорных стоек крепятся кронштейны. К ним прикрепляются торсионные механизмы, но расположены они будут под потолком (сверху конструкции). В торсионном механизме с левой и правой сторон ставят пружины. Они прикрепляются соединительной системой, а также дополнительными кронштейнами. По бокам механизм затягивается гайками и болтами.
К кронштейну необходимо прикрепить защитное устройство для обеспечения безопасности в тех случаях, когда пружины оборвутся. Оно также крепится болтами.
К нижнему кронштейну прикрепляется конец троса. Его необходимо сложить в петлю, надеть на кронштейн и вставить клин. Временно он фиксируется шурупами. Для крепления пружин необходимо воспользоваться инструкцией от производителя. В ней указано допустимое количество оборотов для конкретной модели. Временно пружины крепятся специальными крепёжными элементами, которые снимаются после того, как гайки с болтами будут зафиксированы.
Последним этапом будет установка ограничительных подушек. После этого нужно зафиксировать амортизаторы. К барабанам нужно прикрепить тросы.
Для проверки правильности установки пружин конструкции полотно опускают до полуоткрытого состояния и останавливают. При правильном монтаже в таком положении оно будет расположено параллельно полу, не станет дёргаться, шататься или произвольно опускаться. Если есть колебания, рывки при работе или другие дефекты, необходимо проверить торсионные механизмы, натяжку пружин и систему в целом.
Материал изготовления
Для изготовления автоматизированных СВ используют сэндвич-панели, изготовленные из двух стальных листов с цинковым напылением. Для заполнения пространства между ними используют пенополиуретан. С двух сторон СВ покрыты полиэстером, который защищает их от механического воздействия и плохой погоды. На края СВ ставят резиновые прокладки, которые препятствуют попаданию влаги и потере тепла. При сравнении с рулонными конструкциями, СВ можно ставить в отапливаемом гараже и не переживать, что на них образуется ледяная корка.
Пенополиуретан
РВ представляют собой многосекционное полотно, ламели которого соединены межу собой замками-зацепами. Благодаря этому места соединения весьма гибкие. Толщина ламелей варьируется в пределах 1,9-2,3 сантиметров, ширина – 3,7-12 см. Внутри полотна находится пенополиуретановый утеплитель.
Особенности установки гаражных ворот своими руками
Секционные ворота состоят из секций, соединяющихся петлями. По краям проема прикреплены шины, которые заходят под перекрытие. Именно по ним движутся секции. Когда гараж открывается, они, сворачиваясь, размещаются вверху.
Панели можно выбрать на вкус автолюбителя, но желательно прочесть перед приобретением отзывы. Как рисунок, так и цвет бывают очень разнообразными. Заводы, которые их изготавливают, предлагают множество вариантов. Полимерное покрытие надежно защищает их от нежелательного воздействия коррозии. Секционные ворота оборудованы специальными панелями термоизоляции. Поэтому они хорошо и бесшумно работают при любой температуре – от -50 до +60 градусов.
Существуют некоторые правила, которых желательно придерживаться при установке секционных гаражных ворот:
- При работе пользоваться специальными чертежами;
- Работать с качественными материалами, и только заводского производства;
- Максимально точно вычислить размеры;
- Внимательно размещать детали, стараться это делать точно и правильно.
Приступая к монтажу своими руками, нужно понимать, что этот процесс потребует много сил и терпения. Одному человеку с такой работой справиться не под силу. Поэтому на помощь можно позвать друзей, желательно тех, кто в подобной работе неплохо разбирается. Ведь даже пользуясь инструкцией, одному человеку будет невероятно сложно определить размеры и составить чертежи правильно.
Для этого можно использовать специальные очки. Перед работой нужно проверить наличие гаечных ключей, отверток разных видов, молотка, уровня, дрели и рулетки.
Особенности
Обычные распашные ворота
Это наиболее простой, от того популярный вариант. Главным преимуществом распашной конструкции необходимо считать простоту, соответственно – стоимость.
Такие ворота состоят из каркаса, сваренного из стального уголка, поверх которого навариваются или прикручиваются стальные листы. Для жесткости и для утепления, внутреннее пространство створок заполняется деревянными досками, которые крепятся к каркасу и листам посредством болтов.
При всей своей незамысловатости распашная система достаточно надежная и долговечная.
Откатные
В данном случае конструкция представляет собой одну створку и направляющую, по которой она перемещается параллельно стене. Недостатком необходимо считать достаточную сложность, что затрудняет их самостоятельное изготовление, а кроме того – для движения створки нужно свободное пространство вдоль стены.
В процессе эксплуатации необходимо следить за тем, чтобы в направляющей не было посторонних предметов и мусора.
Подъемные секционные
Представляют собой набор секций, посредством специального пружинного механизма собирающихся под потолком при открытии. Недостаток: сложность, от того – высокая цена.
Подъемные поворотные
Представляют собой створку, поднимающуюся параллельно полу вверх посредством специальных шарниров и фиксирующуюся под потолком.
Главное преимущество – нетребовательность к свободному пространству, при этом, они значительно дешевле и проще, в сравнении с подъемно-секционными, однако остаются достаточно сложными для самостоятельного повторения, при этом требовательны в обслуживании.
Роллеты
Роллетная конструкция, представляющая собой набор металлических пластин собирающихся в специальный короб, установленный под потолком. Главный недостаток – невысокая надежность и сложность. Сказать однозначно, какие гаражные ворота лучше очень трудно, поскольку многое зависит от конкретных условий и ваших возможностей.
