Требования и размеры деревянной приставной лестничной конструкции
Перед тем как сделать приставную лестницу из дерева своими руками, чтобы инвентарь был практичным и полезным, нужно познакомиться с требованиями к такому приспособлению:
- максимальная длина деревянный лестницы приставной конструкции может составлять 5 м;
- наибольшее расстояние между перекладинами-ступенями – 300-400 мм, а минимальное – 250 мм;
- наименьшая ширина инвентаря должна быть 400 мм;
- оптимальная нагрузка на каждый м2 – максимум 200 кг;
- ступени-перекладины обязаны закрепляться в пазах опорных элементов.
Основным требованием ко всем лестницам, включая приставные конструкции, является высокий уровень безопасности. Поэтому все детали приспособления обязаны не иметь острых краёв. При этом инвентарь из двух и более секций должен быть оснащён замковыми соединениями, которые не позволяют произвольно складываться и раскладываться изделию.
Двухсекционная лестница без острых угловИсточник tehno.su
Расчёт требуемых размеров подразумевает предварительную разработку чертежа лестничной конструкции. На нем отображают параметры изделия:
- сечение используемого пиломатериала;
- высоту и ширину инвентаря;
- шаг ступенек;
- вид крепёжных изделий (метизов);
- наличие и тип усиливающих элементов и дополнительных деталей, повышающих безопасность при эксплуатации конструкции.
Непосредственно сам расчёт размеров лестницы, которая приставляется к опорной конструкции под углом 70ׄ°, а иногда 75° при использовании страховочного крепления, подразумевает вычисление высоты приспособления. Для определения этого параметра измеряют расстояние от поверхности земли до точки, до которой нужно добраться. Потом к полученному значению прибавляют от 350 до 500 мм. Это необходимо, чтобы можно было лестницу использовать под нормативным уклоном.
Для определения длины приставной лестницы необходимо знать высоту точки выполнения работИсточник lestnitsygid.ru
Изготавливают опорные балки из брусьев. Их оптимальное сечение составляет 70*40 мм, но оно зависит от длины лестницы. Так, для изделия высотой не более 2 м можно использовать брус 50*50 мм. Если длина приспособления не превышает 3,5 м, подойдёт пиломатериал 100*25мм, который ставится на ребро. Когда инвентарь высотою до 6 м, применяют брус 100*50 мм. В этом случае опорные стойки лестничной конструкции тоже ставятся на ребро.
Для ступеней может использоваться брус того же размера, что и для тетивы. Однако перекладины короче по сравнению с боковыми стойками. Поэтому их сечение может быть меньше, но при этом они будут такими же прочными, как и тетивы. Так, к брусьям 70*40 мм подойдут ступени 50*30 мм.
При выборе брусьев для приставного лестничного приспособления учитывается порода и качество древесины. Специалисты отдают предпочтение износостойкому пиломатериалу. Поэтому часто используются хвойные породы, обладающие хорошей прочностью и доступной ценой. Материал для приставной лестницы должен быть не только идеально ровным, но и без дефектов, включая трещины, сучки и косослой.
На брусьях для приставной лестницы не должно быть косослоя, сучков и трещинИсточник lestnitsygid.ru
Как сделать лестницу своими руками. Выбираем материалы
Основные этапы изготовления лестницы
Рассмотрим основные принципы изготовления лестницы на примере деревянной конструкции на косоурах. Прежде чем начать проектирование, необходимо уяснить, что любые, даже незначительные ошибки и неточности в расчетах могут привести к серьезным проблемам, которые возникнут при монтаже, поэтому к каждому этапу следует относиться крайне внимательно. Наша будущая лестница будет состоять из трех основных элементов: ступеней, поручней и косоуров. На начальном этапе проектирования нужно выполнить все необходимые расчеты конструкции.
Расчет ширины и высоты ступеней
Для расчетов размеров ступеней обычно используют формулу 2А + Б = 64см, где А — это ширина, а Б — высота. Типичная высота ступеней составляет от 140 до 170мм. Измеряем высоту будущей лестницы и делим на предполагаемое значение высоты ступеней.
Предположим, она составляет 240см, а желаемая высота ступеней — 17см. Делим полученное значение на высоту ступеней 240/16=15 и округляем результат до целой части, следовательно, наша будущая лестница будет состоять из 15 ступеней. Теперь определяем точную высоту ступеней, для этого делим высоту всей лестницы на количество ступеней: 240/15=16см. Ширину находим по формуле, используя значение высоты, получаем 24см. Можно также воспользоваться таблицей.
Выступ (часть ступени, нависающая над подступенком) должен быть не более 3-4см. Чем больше высота подступенка, тем уже сама ступень, однако ее ширина не должна быть меньше высоты. Наиболее оптимальная ширина ступеней должна соответствовать сорок второму размеру обуви (29-30см.)
При расчете лестницы также необходимо учесть расстояние между ступеньками и расположенными над ними объектами (потолком, балками, балконами и т.д.). Она должна быть не менее 1.9-2 метров.
Горизонтальный размер лестницы определяется следующим образом: ширина ступеней умножается на их количество, при этом следует учесть, что в качестве первой ступени служит поверхность пола, поэтому в нашем случае расчет будет выглядеть следующим образом: 13×24=312см.
Если высота лестницы получается достаточно большой, вы можете сделать площадку. Такие площадки рекомендуется делать через 7-8 ступеней. В том случае, когда необходимо спроектировать лестницу с определенным количеством ступеней, можно уменьшить их высоту для того, чтобы сделать площадку.
Изготовление косоуров
В качестве материала для изготовления косоуров можно использовать сосновую доску шириной 40мм. Изготовьте лекало, точно повторяющее размеры профиля ступеней и нанесите разметку на приготовленные доски. Затем выпилите зубцы при помощи ножовки или электрического лобзика. В тех местах, где подступник стыкуется со ступенью, необходимо срезать угол. Сделав один косоур, можно использовать его в качестве шаблона для остальных. Поскольку от косоуров зависит прочность, безопасность и долговечность лестницы, не стоит экономить на их количестве, а также на качестве материала, из которого они изготовлены. Доски должны быть без сучков и каких-либо признаков деятельности насекомых. Продумайте способ крепления косоуров. Для достижения необходимой прочности, как правило, достаточно 3-4 косоуров.
Монтаж ступеней и перил при изготовлении деревянных лестниц своими руками
Ступени могут крепиться как непосредственно к косоурам, так и при помощи дополнительных деревянных элементов — кобылок. Отмерьте и вырежьте из дерева необходимое количество ступеней и подступенек, при этом не забудьте учесть выступ. Ступени крепятся при помощи гвоздей или саморезов.
Конструкция с использованием треугольных кобылок является более надежной. Кобылки крепятся с использованием шкантов, для которых предварительно делаются пазы. Наиболее прочная конструкция получается с использованием кобылок сложной формы, при этом на косоурах делается специальный вырез. Соединение элементов лестницы осуществляется при помощи клея и саморезов.
После того как ступени готовы, к ним можно прикрутить балясины перил. Для того чтобы защитить дерево от влияния разрушающих факторов (сырости, плесени вредных насекомых), на него необходимо нанести лакокрасочное покрытие.
Сделать деревянную лестницу своими руками в принципе не так уж и сложно. Все, что вам для этого понадобится, — это качественная древесина, необходимый инструмент и немного терпения. Перед тем как приступить к работе, тщательно продумайте все нюансы будущей конструкции и несколько раз проверьте предварительные расчеты.
Винтовая лестница своими руками
Почему именно деревянная лестница
Действительно, металл и бетон гораздо прочнее и долговечнее дерева. Монтаж таких лестниц выполняется по принципу – «поставил и забыл», в то время как за натуральной древесиной нужно постоянно ухаживать, пропитывать антисептиком, покрывать лаком, ремонтировать выбоины.
Как показывает практика, на обустройство простого деревянного марша у любителя уходит не более 1 недели
Дерево монтируется на порядок быстрее и обходится гораздо дешевле, плюс по статистике, половина металлических и бетонных лестниц в жилых домах обшиваются деревом, с целью снижения травмаопасности конструкции. Деревянный пролет обшивать не нужно, он уже безопасен.
Особенности деревянных лестниц
Дерево для изготовления лестниц в частных домах выбирают чаще других материалов, так как оно экологичное, удобное для обработки и недорогое. Конечно, речь не идет об экзотической древесине – вряд ли неспециалист возьмется за этот дорогой и неподатливый материал.
А вот изготовление и сборка лестницы из дерева распространенных у нас сортов вполне по силам людям, знакомым со столярными инструментами и имеющими некий опыт обработки древесины.
Конструкции
План сборки деревянной лестницы будет зависеть от её конструкции. Она в свою очередь выбирается в соответствии с размерами и формой площадки, отведенной под лестницу. А также от дизайна дома, предпочтений хозяев и других параметров.
Существует два основных вида лестничных конструкций: винтовые и маршевые:
Винтовые лестницы обычно выбирают, когда приходится ограничивать размеры пространства, выделяемого для подъема на второй этаж. Визуально они довольно эффектны, но не слишком удобны для перемещений, особенно с габаритным грузом. И намного сложнее в изготовлении.
Винтовые конструкции экономят пространство
Маршевые лестницы комфортнее и проще в исполнении. К тому же они бывают самых разных форм и конструкций: на косоурах или на тетивах, одномаршевые или двухмаршевые, с поворотом на 90 или на 180 градусов, с промежуточной площадкой или забежными ступенями.

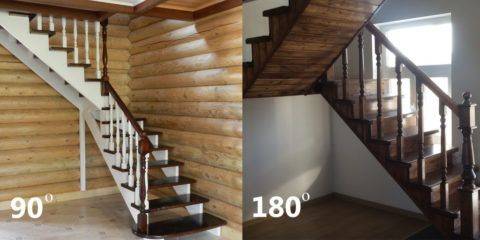

Разные виды маршевых лестниц
От выбранной конструкции и будут зависеть все расчеты, проектирование, изготовление отдельных деталей, из которых состоят деревянные лестницы и схема сборки.
Детальный чертеж всей конструкции и каждого элемента в отдельности поможет в дальнейшей работе
Из чего состоит лестница
И самодельные, и сборные лестницы деревянные состоят из множества элементов, которые соединяются между собой, образуя цельную конструкцию. У каждого из них свое название и назначение.
Начнем с опорных элементов, к которым относятся тетивы и косоуры:
Тетива – это несущая балка, к которой ступени крепятся своими торцами при помощи накладных уголков, брусков или вырезанных в теле тетивы пазов. Крепление выполняется саморезами или болтовыми соединениями и усиливается столярным клеем.
Схема сборки деревянной лестницы на тетивах – различные варианты
Косоуры – это несущие балки с запилами, на которые укладываются проступи и фиксируются крепежными элементами. Это более надежная и распространенная конструкция.
На этой картинке хорошо видна разница между тетивой и косоуром
Для самостоятельного изготовления косоуры и тетивы одинаково просты. Главное – выбрать качественный пиломатериал и сечение опор, обеспечивающее расчетную несущую способность.
Также к несущим элементам можно отнести опорные столбы винтовых лестниц и столбы, поддерживающие поворотные площадки двух- или трехмаршевых лестниц.
К другим элементам, из которых состоит сборная деревянная лестница, относятся:
- Проступи – горизонтальные поверхности ступеней;
- Подступенки – вертикальные части ступеней. Закрывают пространство между ними и служат дополнительной опорой для проступей.
Фото деревянной лестницы без подступенков
- Балясины – вертикальные элементы ограждения, крепящиеся к ступеням и перилам. Служат для безопасности хождения по лестнице и придают всей конструкции дополнительную прочность и жесткость.
- Поручень – элементы ограждающей конструкции, крепятся к балясинам.
Также в конструкции лестниц могут использоваться различные декоративные элементы, не несущие никакой функциональной нагрузки.
Все конструктивные элементы деревянных лестниц
Основные параметры для расчета
Чтобы лестницы деревянные в сборе были удобны для передвижения по ним и безопасны, она должна соответствовать следующим нормам:
Угол наклона – около 30-45 градусов;
Изменение угла наклона в зависимости от назначения лестницы
- Высота подступенка – 15-21 см;
- Глубина проступи – 25-33 см;
Рекомендуемая глубина и высота ступеней
Ширина марша – не менее 80 см, лучше больше;

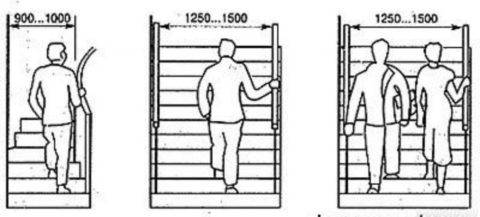

Рекомендуемая ширина марша для лестниц разного назначения
Высота ограждений – 90-100 см, расстояние между балясинами до 15 см. Дополнительные детские перила устанавливаются на высоте 50-60 см;
Параметры лестничных ограждений
Минимальное расстояние между ступенями и потолком не должно быть меньше 200 см.
Размер проема по вертикали должен быть таким, чтобы при подъеме не приходилось наклонять голову
Проектируя сборные деревянные лестницы, нужно постараться соблюсти все эти нормативы. Так как каждый из них имеет некоторую «вилку» значений, путем их подбора в разных вариантах можно создать максимально удобную конструкцию.

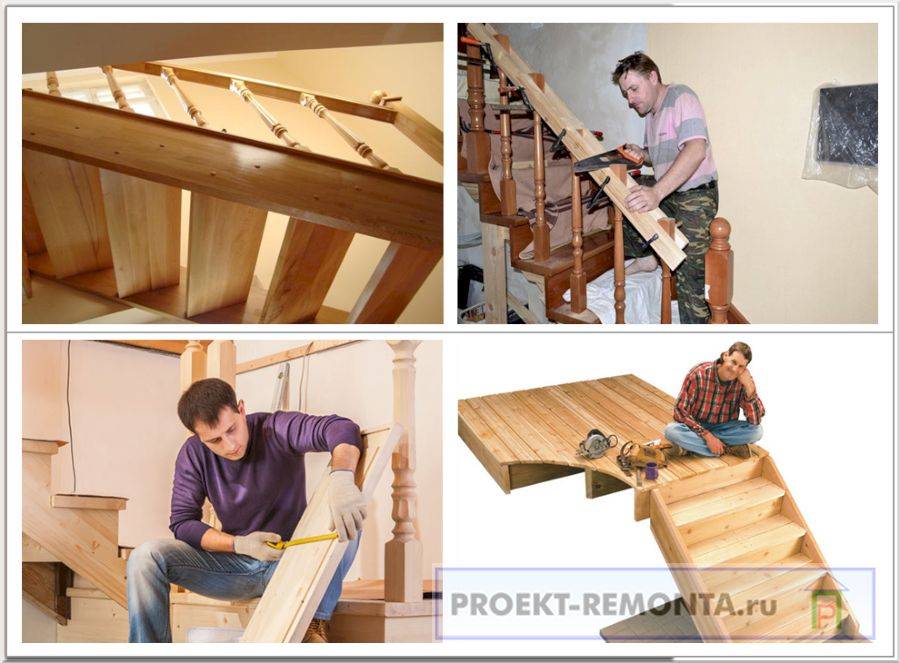

Монтаж деревянной лестницы
Лестница на больцах
На фото лестница на больцах выглядит воздушной и легкой, но на самом деле она надежна и очень прочна, рассчитана на интенсивное движение, выдерживает нагрузку на ступень до 1800 кг. Ее конструкция может быть растянутой или компактной, но располагаться только у стены, к которой крепятся ступени.
Несмотря на кажущуюся простоту самой конструкции, рассчитать ее самостоятельно довольно сложно. Но производители выпускают много разновидностей таких лестниц в комплектах для самостоятельной сборки. Можно также заказать подобную конструкцию в специализированных фирмах с привязкой к конкретным размерам и интерьеру. Последовательность выполнения работ представлена на видео, посвященном монтажу деревянной лестницы на больцах.
Винтовая лестница
Из всех вариантов винтовая конструкция занимает наименьшую площадь и в отличие от лестницы на больцах, может устанавливаться в любом месте помещения и стать центром композиции в интерьере. Рассчитывается она непросто, достаточно сложна в монтаже. Проще всего приобрести готовый комплект и смонтировать его своими руками. Как правило, комплект состоит из нескольких основных частей:
- стойки, которая чаще всего выполняется из металла. Она крепится на фланцах анкерными болтами к полу первого этажа и плите межэтежного перекрытия;
- клинообразных ступеней с отверстиями в узкой части для установки на стойке и в широкой – для балясин. Ступени надеваются на стойку и поворачиваются вокруг нее так, чтобы вся конструкция напоминала спираль;
- балясин и перил. Перила крепятся на балясинах и повторяют спиральную форму всей конструкции.
В каждом комплекте предусмотрены украшения и декоративные элементы. Производители предлагают множество фото с вариантами собранных конструкций. Чтобы понять, с какими размерами приобретать готовую винтовую лестницу, нужно самостоятельно выполнить некоторые замеры. Необходимо знать высоту помещения и диаметр окружности, в которую будет вписана конструкция. Технику замеров и последовательность сборки можно изучить по видео о монтаже винтовой лестницы.
При монтаже нужно учитывать, что расстояние между ступенями не должно превышать 200 мм, и такой же должна быть ширина середины ступени, а максимальная ее ширина – до 420 мм. Такие размеры делают перемещение по лестнице комфортным.
Прямая маршевая лестница
Самый простой вариант конструкции – прямая маршевая лестница на двух тетивах.
Для ее изготовления нужны доски толщиной от 25 мм, из которых будут выполняться ступени и толщиной около 18 мм для подступенков, два бруса примерно 40 × 40 мм для тетив, шурупы и материалы для отделки. Из инструментов, которые применяются для изготовления деревянной маршевой конструкции, самым сложным является ручная фрезерная машинка. Имея минимальные навыки составления чертежей, работы с фрезером и дрелью можно собирать деревянные лестницы своими руками. Видео в интернете описывают последовательность работ и специфику монтажа не одной конструкции.
Из чего состоит лестница
Деревянная лестница – это довольно сложная строительная конструкция. Прежде чем заниматься самостоятельным изготовлением, необходимо изучить устройство конструкции, её детали, для чего они нужны. Основные элементы сооружения:
- косоур;
- тетива;
- ступень;
- подступенок;
- балясина;
- опорный столб;
- шар;
- перила;
- дистанционная втулка.
Косоур Косоуром называют несущую балку. Балка выглядит в виде наклонной плоскости, в которой сделаны вырезы для опирания на них ступеней и подступенок. Иначе её именуют гребёнкой. Для изготовления гребёнки берут твёрдые породы дерева (дуб, ясень, лиственница и пр.).
Тетива
В отличие от косоура, тетива имеет форму сплошной наклонной полосы. Ступень закрепляется в пазах тетивы своими боковыми торцами. Связующим звеном между ступенями является вертикальный отрезок бруса (дистанционная втулка). Такую форму опорной балки (тетиву) применяют в лестницах, где ступени одной стороной крепятся на примыкающей тетиве к стене.
Проступи
Горизонтальная площадка является непосредственной опорой для ног человека. Проступи опирают на несущие балки (косоуры или тетиву). По своей форме проступи кроме ровной кромки бывают радиусными и забежными.
Радиусная
Передняя кромка ступени имеет криволинейную форму. Это может быть сектор круга, иметь закруглённые углы или волнообразную переднюю линию.
Забежная
проступь делают со скошенными краями в плане. Забежные ступени служат в качестве переходных конструкций для формирования поворотов лестничного марша. Проступи симметричны биссектрисе угла поворота лестницы.
Подступенок
Немаловажный элемент выступает в роли дополнительного ребра жёсткости для ступени. Своей поверхностью подступенок закрывает пространство между ступенями. Крепят его через дистанционную втулку. Элемент может принимать криволинейную форму в соответствии с криволинейной проступью.
Под радиусную ступень устанавливают подступенок, повторяющий изгиб проступи. Выгнутый подступенок устанавливают также под изогнутую площадку между маршами лестницы.
Балясины
Это промежуточные опоры для перил. Кроме ограждающей функции, балясины несут эстетическую нагрузку. Заполненное пространство между ступенями и перилами может быть в виде различных по форме выточенных фигурных столбиков – окрашенных или покрытых лаком.
Опорные столбы
Столбы несут на себе основную нагрузку от перил и балясин. Их ставят в начале и конце марша, а также по краям площадок между маршами. Опоры делают в виде резных или точёных столбиков, гармонирующих с общим фасадом ограждения лестницы из балясин.
Шар
Точёное украшение венчает опорный столб. Деталь несёт декоративную функцию и закрывает собой верхушку вертикальной опоры.
Перила
Очень важный горизонтальный опорный элемент деревянной лестницы. Перила позволяют устойчиво передвигаться человеку по лестнице, выступая в роли дополнительной опоры для рук. Зная «заносистый» характер древесины, перила шлифуют до состояния идеальной гладкой поверхности.
Дистанционная втулка
Брусок служит промежуточной опорой в конструкции площадок между маршами и между проступями. Он может иметь различные размеры, в зависимости от габаритов основных деталей лестницы.
Виды стремянок
Стремянки изготавливают из различных материалов, в т. ч. из дерева
При изготовлении стремянок используют:
- дерево;
- металл (железо, сталь);
- алюминиевые сплавы.
Деревянная конструкция считается самой простой, но не очень практичной. Под воздействием климатических условий древесина теряет свой вид и свойства, что не лучшим образом сказывается на изделии.
Металлические стремянки отличаются прочностью и долговечностью. В эксплуатации они неудобны тем, что много весят и занимают немало места из-за своих габаритов.
Алюминиевые изделия являются самым оптимальным вариантом. Они надежные, малогабаритные и легкие.
- простая стремянка из бруса;
- стул-стремянка;
- многофункциональная лестница-трансформер.
Простая стремянка из бруса
Для изготовления обычной садовой лестницы потребуется 4 бруса длиной по 2 м сечением 60х40 мм для опорных стоек, а также около 14 метров бруса сечением 60×30 мм для ступеней и перекладин.
1 – опорные столбы; 2 – ступени; 3 – поперечины и укосина; 4 – ограничитель.
Ступени и перекладины должны быть следующих размеров:
- 59 см (2 единицы);
- 54,5 см;
- 50 см;
- 45,5 см;
- 41 см (3 единицы).
На двух опорных брусьях следует нанести метки в тех местах, где будут крепиться ступени. Самая нижняя метка находится на расстоянии 10 см от края. Интервал между остальными отметинами равняется 40 см. Затем с учетом разметки делается пять пазов глубиной 1,5 см.
Закончив подготовительные работы, приступаем к сборке основной части конструкции. Для этого кладем опорные стойки пазами вверх и выравниваем их таким образом, чтобы расстояние между верхними краями было 40 см, а между нижними – 60 см. Ступени вставляются в пазы и фиксируются саморезами. С обратной стороны крепят еще дополнительно перекладину.
Чтобы лестница стояла, необходимо изготовить подпорку. Так как у нее отсутствуют ступени, опорные стойки соединяются между собой двумя поперечинами: верхней и нижней. Конструкция дополнительно оснащается укосиной
При изготовлении подпорки важно соблюсти расстояние между верхними концами стойки 30 см
Заключительный этап – соединение двух частей. По отношению к основной части подпорку ставят так, чтобы ее верхние края находились между последней ступенькой и дополнительной перекладиной.
Для данной конструкции не нужен крепеж сверху. А нижние концы лестницы легко передвигаются на требуемое расстояние.
Стул-стремянка
Такого вида лестница очень компактная и не требует большого пространства для хранения. Благодаря своему привлекательному внешнему виду она вполне сойдет за элемент интерьера вашей квартиры.
Вариант с опрокидывающейся спинкой. Общий вид и чертежи.
При сборке конструкции нужно быть предельно внимательным, соблюдать все размеры, указанные на чертеже. В правильно собранных сооружениях детали свободно двигаются и не мешают друг другу.
Деревянная табурет-лестница может быть оснащена дополнительным крепежом-блокировкой, который фиксирует устройство в нужном положении.
Многофункциональная лестница-трансформер
Конструкция, которая легким движением руки из стремянки превращается в стол для приема пищи, беседку, кровать. Такая многофункциональность значительно облегчит жизнь на даче.
Схема лестницы-трансформера
Для изготовления опорных стоек стремянки берут доски длиной 1,5 м, толщиной 6 см, шириной 18 см. В них выбираются пазы для ступеней. Подпорку дополняют перекладиной, которую можно переставлять в специально высверленные дополнительные отверстия.
Отличительная черта раскладной конструкции – соединения на шарнирах. Края опор спиливаются под нужным углом. Сверху к концам крепят упорные доски, а нижние края соединяются рояльной петлей.
Трансформером могут пользоваться взрослые и дети. Так, малыши применяют его в качестве подставки для рисования. Для фиксации бумажных листов в конструкции предусмотрен щит из фанеры.
Стремянку можно легко превратить в стол, установив при этом фанерный щит для столешницы. Из нее можно также сделать беседку или гладильную доску.
