Как установить доводчик на дверь?

Итак, доводчик выбран. Теперь необходимо его установить.
Далее рассмотрим установку на примере доводчика GEZE TS 2000 V (фото 2). Как правило, все доводчики имеют в своей комплектации монтажную схему или инструкцию по монтажу. Масштаб бумажного шаблона 1:1, то есть в натуральную величину, предназначен для легкого и быстрого монтажа доводчика на двери без использования измерительного инструмента (фото 3).

Фото 2

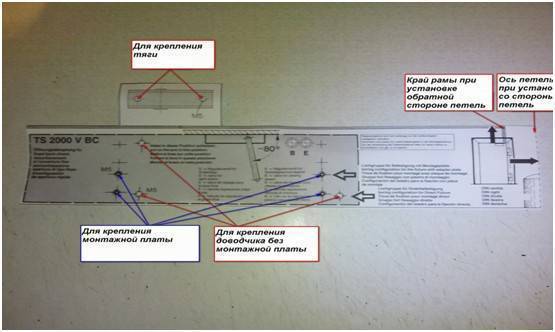

Фото 3

1) Для установки доводчика в первую очередь, надо определиться, с какой стороны двери будет находиться механизм. От этого будет зависеть, как крепить доводчик, на дверное полотно или на раму двери (рис 2).

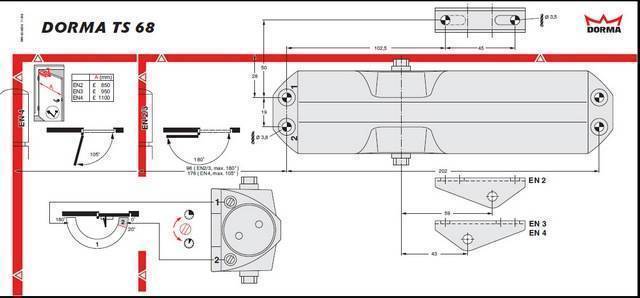

Рис. 2

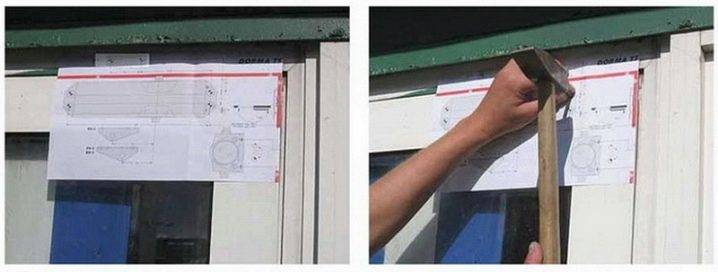

2) Шаблон с помощью скотча базируется на полотне двери (или на раме) относительно оси петель и затем производится разметка посадочных отверстий под корпус доводчика и тягу и по отметкам сверлятся отверстия.
в) Затем определяем по весу и габаритам двери необходимую силу закрывания и крепим корпус доводчика в одном из трех положений (рис 3).

Рис. 3

3) Далее крепим с помощью шурупов рычажную тягу к раме (или к полотну двери, если доводчик устанавливается на раму).

4) Данный доводчик имеет телескопическую тягу, которая имеет две подвижные части: одна выдвигается из другой и фиксируется с помощью специального винта. Поэтому расслабляем регулировочный болт тяги и устанавливаем вторую нерегулируемую часть тяги на корпус доводчика (тяга крепится с помощью болта под шестигранник размером 6 мм). Тягу крепим под углом 80° к поверхности двери как показано на шаблоне. Затем выставляем угол 90°, немного задвигая регулируемую часть тяги, и затягиваем фиксирующий винт, когда дверь находится в закрытом положении, а рычаг сложен в колене. Так доводчик будет работать с дохлопом, если дверь с защелкой

Либо задвигаем тягу до того момента пока регулируемая часть тяги не будет под 90° градусов к поверхности двери, если дверь без защелки, для более мягкого закрывания без дохлопа.Важно!!! Дверной доводчик передает на дверь большое усилие и работает в условиях постоянной вибрации, поэтому крепить доводчик и тягу необходимо прочно и надежно

5) После установки доводчика производим его регулировку. Устанавливаем с помощью регулировочных винтов оптимальную скорость закрывания двери и дохлоп для уверенного срабатывания защелки. Крутить винты в полный оборот не надо так как, изменения в скорости закрывания уже чувствуется при повороте винта на всего лишь четверть оборота (см. рис 1.).
В случае, если установка доводчика затруднительна, например, когда ширина корпуса доводчика больше, чем ширина рамы двери, либо когда доводчик устанавливается на дверную створку с наплавом, где крепежные шурупы могут помешать правильному функционированию закрывания двери, используют специальный переходник – монтажная плата, которая приобретается отдельно (фото 4).

Фото 4

Монтажную плату устанавливают с помощью того же шаблона (фото 3) на саморезы, а уже непосредственно на плату с помощью винтов закрепляется корпус доводчика.

И в конце хотелось бы перечислить несколько полезных советов, которые позволят продлить срок службы доводчика:

• не подпирайте двери посторонними предметами (камнями, кирпичами, клиньями и т.д.), лучше отсоедините тягу от доводчика, если Вам необходимо, чтобы дверь была открыта долгое время (для удобства многие доводчики оснащаются разъемными тягами);
• раз в полгода производите регулировку закрывания двери (в начале зимы и в начале лета);
• один раз в год необходимо заменять смазку в шарнире соединения двух половинок тяги доводчика.

Если следовать всем правилам установки и эксплуатации, которые рекомендованы фирмой-производителем, то не сомневайтесь, доводчик прослужит Вам весь срок службы указанный в паспорте изделия.

Что представляет собой доводчик?

Основные преимущества

Доводчики уже зарекомендовали себя в качестве полезного приспособления, обладающего высокими эксплуатационными характеристиками, куда входят и технические, и конструктивные параметры. Те, кто уже произвёл монтаж прибора и применяет его, указывают на комплекс достоинств механизма, который к тому же не требует особенных мероприятий по уходу и достаточно практичен в использовании.

Так почему же доводчики пользуются спросом? Можно выделить следующие преимущества устройства:

1. Материалы, из которых изготовлены доводчики, совершенно безопасны как для детей, так и для взрослых. Они не вызывают аллергии и потому применимы ежедневно даже в быту.
2. Правильная работа доводчика помогает устранить звуки, исходящие со стороны улицы, таким образом, повышается шумоизоляция помещения.
3. Вы можете перестать бояться сквозняков и ветра. Соответственно, в комнате, на входной двери которой размещено изделие, лучше сохраняется и быстрее накапливается тепло.
4. Какова бы ни была модель приспособления, независимо от особенностей конструкции, любой доводчик следует настроить по технологической карте. О том, как работает прибор и каким набором функций обладает, также можно узнать в этой карте и инструкции.

Механизм устройства

Даже если вы не новичок и ознакомлены с основами монтажа изделия, всё равно перед процессом установки и использования рекомендуем тщательно изучить именно вашу модель.

В целом доводчик всегда оснащён каркасом и рычажной тягой, которые в совокупности позволяют открывать и закрывать дверь. В зависимости от материала, из которого произведена дверь, подбирается пружина устройства, главным параметром здесь выступает вес двери. Пружина содержится в специальном корпусе, наполненном техническим маслом. Гидравлические каналы позволяют маслу свободно перемещаться в пространстве ёмкости, возвращая пружину на своё место после того, как она сжалась.

Как отрегулировать и откорректировать работу приспособления? Достаточно вооружиться винтами, расположенными на торцевой части каркаса. В более новых механизмах встроен добавочный клапан, замедляющий скорость закрытия двери, что обусловливает их постепенный ход и в конце прихлоп, означающий плотное прижатие конструкции к дверной коробке.

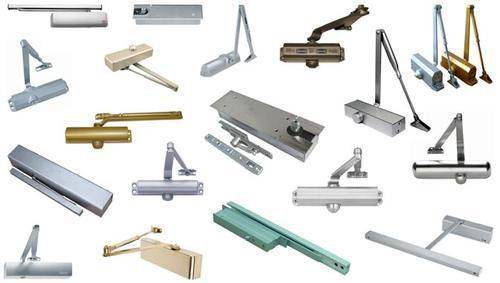

Разновидности доводчиков на двери

В большем количестве выпускаются устройства, размещающиеся вверху двери, встречающиеся в магазинах, офисных помещениях. В качестве рычага могут выступать колено или скользящая шина.

Если же в двери невозможно сделать отверстия, применяются напольные изделия. Их располагают в углублении в напольной поверхности под дверной осью. Неудобство состоит в том, что эту модель нельзя обустроить после установки дверей, она закладывается ещё на этапе строительства здания.

В продаже имеются и скрытые механизмы, фиксирующиеся внутри дверного полотнища в паз, находящийся сбоку или вверху дверной конструкции

Обращаем ваше внимание на то, что такой экземпляр применим для двери весомой ширины (от 4 см и больше)

Если вы хотите, чтобы дверь открывалась и закрывалась с большим усилием, следует правильно подобрать пружинное устройство. Не советуем выбирать лёгкое открытие, лучше придерживаться золотой середины.

Дополнительные функции

Дорогостоящие, качественные приспособления оснащены дополнительными функциями, упрощающими применение механизма. Среди часто встречающихся:

1. Контроль над скоростью закрытия дверной конструкции (двумя методами). Первый предусматривает изменение скорости в главном диапазоне, второй способен снизить диапазон продвижения двери во время закрытия.
2. Фиксация двери в раскрытом положении. Может пригодиться при транспортировке в помещение больших грузов, а также уместна для проветривания в летние дни.
3. Ветровой тормоз. Благодаря этой функции усилие, приложенное для открытия двери, смягчается. Пригодится, чтобы избежать внезапного открытия двери во время сильного ветра, что защищает дверь от ударов о настенную поверхность.
4. Задержка закрывания. Закрывание происходит более плавно, позволяя группе людей беспрепятственно выйти из комнаты.

Место установки классических доводчиков

В основном эти устройства монтируются вверху накладным способом. Но иногда накладной монтаж сверху или выглядит неэстетично, или оказывается конструктивно невозможным. К примеру, если установлена стеклянная дверь. Тогда целесообразно применять такие схематические варианты установки доводчика:

• в дверном полотне;
• в раме;
• в полу.

Накладные доводчики, устанавливаемые вверху, разделяют на такие типы.

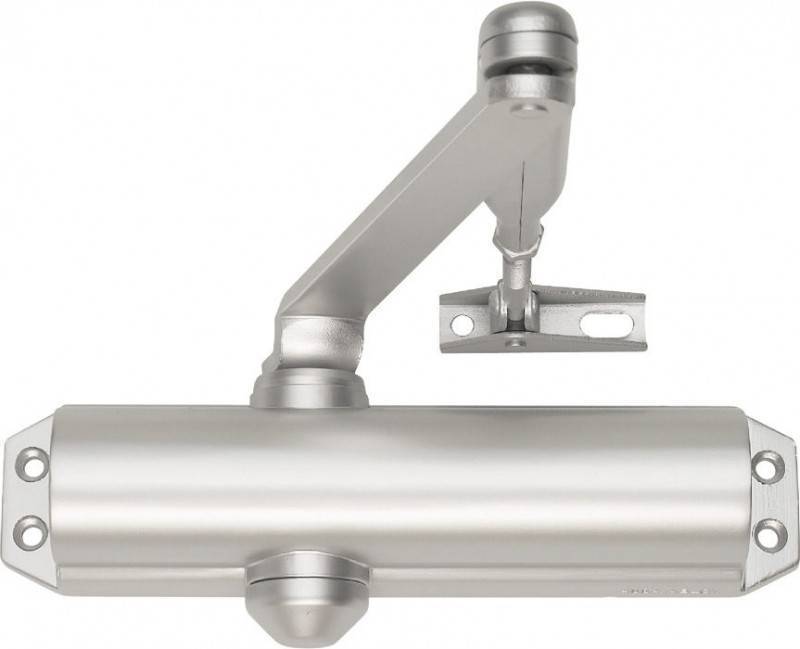

Система с шарнирной (еще называют рычажной) тягой

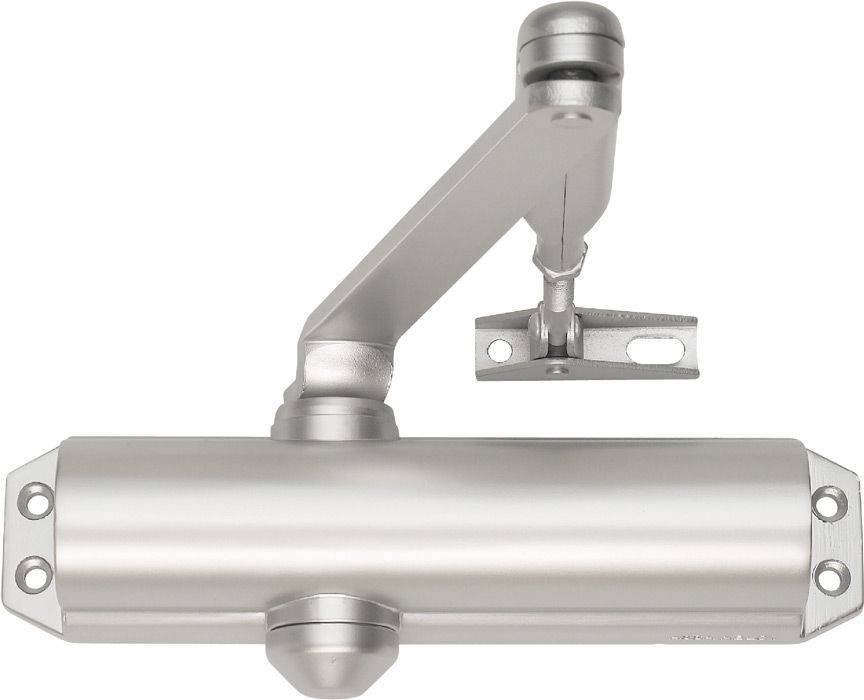

Доводчик с шарнирной (рычажной) тягой

Плюсы

Конструкция простая, надежная, с хорошей передачей усилия. Допускаются всевозможные регулировки.

Рычажная система выступает, а это не всегда подходит пользователю.

Доводчики слайдерной системы

Они обладают скользящим каналом. На свободном конце рычага устанавливается ролик. Происходит перемещение рычага в канале — коробчатом, закрытом.

Слайдерный доводчик на дверь со скользящей тягой

Плюсы

Выступающие детали отсутствуют. Это дает возможность устанавливать подобные доводчики на тех дверях, что приближены к стенам.

Эксплуатация и уход

Автодоводчик не ограничивает открывание створки. Чтобы механизм не сломался устанавливают упор, не дающий двери сильно распахиваться. У моделей со слайдерным рычагом ограничитель монтируют в направляющем канале.

Блокировка двери в открытом состоянии разными подпорками или ручное усилие для быстрого закрывания створки изнашивает механизм, а иногда даже выламывает детали. При уличной установке корпус доводчика защищают козырьком от осадков и солнца. Для продления срока службы смазывают все подвижные узлы.

Если двери не имеют дефектов и соблюдаются условия использования, доводчик отслужит гарантированное производителем время.

Порядок установки доводчика на дверь

В домашних условиях для установки на межкомнатные двери чаще всего используют доводчики реечного типа с рычажным механизмом – своеобразным «коленом», которое заметно. Чуть реже используются устройства со слайдерной тягой. Скрытые доводчики используются реже, однако без них не обойтись, если установка происходит на стеклянные конструкции или интерьер требует строгого соблюдения стиля. Критических отличий в общем плане установки доводчика своими руками нет.

Первый этап: определение схемы установки

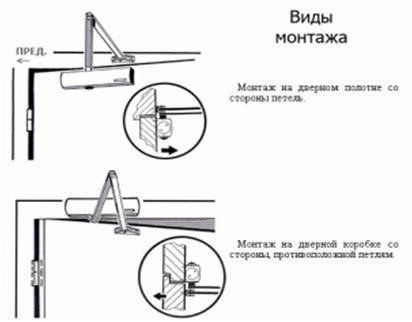

Схема установки дверного доводчика зависит от направления открывания двери. Различаются несколько типов:

1. Дверь открывается туда, где будет размещен доводчик. Корпус в этом случае устанавливается на полотно, а система рычага – на раму.
2. Открывается наружу от доводчика. Схема становится противоположной – скользящий канал устанавливают на движущееся полотно, а корпус на косяк.

Следует учесть, что болты регулировки оборудования будут располагаться по направлению в сторону петель (на графической инструкции найдите обозначение буквами или цифрами).

Второй этап: применение шаблона

В комплекте с доводчиками идет обязательная схема установки, выполненная в масштабе 1 к 1. С его помощью монтаж устройства заметно облегчается, требуя лишь точных движений и определенных инструментов. На схему нанесена разметка крепления рычага и корпуса.

На шаблоне также учитывается, для каких классов дверей предназначен доводчик, отчего может меняться место крепления (при покупке оборудования класс En выбирают согласно весу и размеру полотна). Под каждый тип нанесения на схеме нанесены линии разных цветов или типов (сплошная, пунктир).

Пример шаблона для установки доводчика

Третий этап: пошаговая установка

Перед началом установки доводчика шаблон из комплекта аккуратно и очень точно закрепляют на дверном полотне, следуя инструкции (по линиям). Для этого используют тоненький скотч. Затем кернером отмечают центры отверстий для сверления. Далее приступают к установке:

1. Крепежными деталями устанавливают корпус, определяя по положению регулировочных винтов правильность монтажа.
2. Затем устанавливают систему коленного рычага на противоположную строну от двери. Иногда детали рычажного оборудования в комплекте поставляются соединенными. Временно шарнир нужно убрать, к его установке возвращаются в процессе регулировки доводчика.
3. Устанавливают нерегулируемую часть рычажной системы – колено. Для его монтажа используют ось доводчика, закрепляют с помощью гайки и ключа.
4. Если доводчик устанавливается с целью плавного закрывания полотен без лишнего шума, то колено доводчика должно устанавливаться перпендикулярно двери. Рычаг ставится под углом относительно полотна. Проводить соединение частей доводчика нужно при полностью закрытой двери.
5. Если целью установки доводящего механизма выступает финишное усиление (при использовании на полотне уплотнителя или защелки), то жесткий рычаг устанавливают перпендикулярно двери. Длина регулируемого колена подгоняется под жесткий механизм. Подобная установка усиливает пружину доводчика и позволяет ускорить дохлоп при закрывании.
6. Установку заканчивают соединением обеих частей колена с помощью шарнира.

В комплект установки доводчика входят все необходимые крепежные элементы для монтажа на деревянные, пластиковые и металлические двери (если применение механизма подходит для этих классов полотен). Так саморезы для древесины внешне будут отличаться от крепежных элементов для металла.

Виды и принципы действия доводящего механизма

Доводчик состоит из металлического корпуса, в котором находится крепкая и мощная и крепкая пружина, сжимающаяся под действием поршня. Стальная пружина заключена в емкость с машинным маслом, поэтому она медленно разжимается, когда масло перемещается в другую емкость по специальным каналам.

Доводчики работают при температуре от -50 до +50 градусов

По принципу действия доводчики бывают:

• гидравлическими. На них легко можно фиксировать и менять силу и скорость захлопывания створки. Морозостойкие, подходят для дверей и калиток с малой интенсивностью движения;
• пневматическими. Их можно устанавливать на входных дверях и уличных калитках с повышенной интенсивностью движения. Способны функционировать при температуре от 50° мороза, до 50° тепла;
• электрическими. Обеспечивают плавное бесконтактное открывание и закрывание. Для приведения дверного полотна в движение нужно нажать на кнопку, что очень удобно. Продаются в сочетании с замками, выдерживают перепады температур. Единственный минус – доводчик требует наличия бесперебойного питания.

По способу установки  делятся на:

• накладные, устанавливаемые на створку, раму или петли;
• напольные, которые монтируются до установки двери;
• скрытые, спрятанные в полости двери или коробки.

Чаще всего устанавливают накладные доводчики на верхнюю часть полотна.

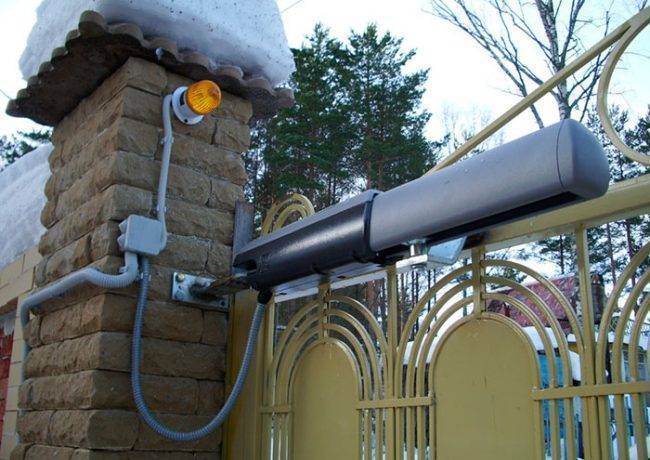

Доводчики чаще всего устанавливаются на верхнюю часть двери или ворот

Этапы установки конструкции на дверь

Разрабатываем схему

Чаще всего появляется необходимость установить доводчики на наружные двери. Обычно схему продумывают таким образом, чтобы корпус оказывался в комнате. Но для моделей с повышенной стойкостью к холоду это не принципиально. В схеме следует отметить, какой диаметр крепежа потребуется. Это позволит точнее подобрать сам доводчик и сверла для его установки. При необходимости стоит проконсультироваться с профессионалами. Когда дверь будет открываться в сторону доводчика, корпус ставят на полотно. А вот рычажный комплекс располагается на раме. Иной подход требуется, если дверь предстоит открывать наружу от доводящего узла. Тогда блоки меняются местами. Скользящий канал придется ставить на корпусе двери, а основную часть устройства — на косяке.

Выбираем варианты монтажа

Устанавливая накладной дверной доводчик, выполняют такие действия:

• определение позиции монтажа;
• выбор наружного (вариант – внутреннего) расположения;
• определение направлений, куда аппарат должен открывать дверь;
• прикладывание монтажной схемы, сопровождающей каждое официально поставляемое изделие, к полотну и косяку.

Дополнительно по шаблону узнают, на дверях каких категорий может ставиться доводчик. Еще там показывают, в каких случаях можно менять места крепления. Выделение каждого варианта цветом или пунктиром поможет не запутаться

Важно: если дверь сделана из алюминия либо тонкой стали, придется ставить особые крепежи — так называемые бонки. Они помогают избежать повреждения материала там, где крепятся

Когда отметки при помощи схемы и шаблона закончены, корпус доводчика и рычаг либо планку закрепляют на полотне (коробке) саморезами. На корпусе фиксируют второй сегмент рычага. После этого можно уже соединять рычаг, формируя своеобразное «колено». Но не всегда подобное решение позволяет выполнить поставленную задачу. Альтернативные подходы нужны, когда работают с калиткой или с дверью непривычного вида.

В этой ситуации выбирают иногда схемы с параллельной установкой на пластину или с монтажными уголками. Роль уголков — помочь, если не удастся зафиксировать рычаг на поверхности коробки. В ряде случаев корпуса доводчиков ставятся на уголковый элемент, размещенный над верхним откосом. При этом рычаги прижимают к полотну. В ином варианте на дверь ставят пластину, выводя ее за верхнюю кромку.

Затем на эту пластину уже фиксируют корпус. Рычаг в таком варианте обычно ставят на дверную коробку. Чтобы максимально увеличить площадь откоса, корпус крепят на полотно обычным образом. Далее рычаг присоединяют к монтажной пластине. Есть еще один способ: при нем пластину располагают на коробку, монтируют корпус, а рычажный элемент фиксируют на полотне.

Как устанавливать: пошаговое руководство

Но просто выбрать тот или иной подход к монтажу доводчика недостаточно. Обязательно требуется выполнить строгую последовательность работ. Чтобы сделать все правильно своими руками, шаблон крепят на полотне при помощи тонкого скотча. Потом берут кернер и размечают серединные точки отверстий. Теперь можно поставить корпус с использованием штатного крепежа. Точность установки определяют, смотря на расположение регулирующих винтов. Далее приходит очередь крепить рычажную систему. Стандартные правила предусматривают, что нужно ее фиксировать на противоположной от двери стороне. В некоторых случаях соединительная система поставляется в уже собранном виде. Тогда на время работы шарнир вытаскивают — надо только потом поставить его на положенное место.

Теперь надо закрепить не подлежащий регулировке сегмент — колено. Чтобы повесить его в воздухе на точно отведенном месте, применяют ось доводчика. Фиксация производится гайкой, закручиваемой ключом

Важно: когда доводчик монтируют для исключения шума, колено по инструкции закрепляется только одним способом — под углом 90 градусов к двери. При этом рычаг располагают под тем же углом к полотну, а соединять детали нужно только после полного закрытия двери

Иначе поступают, когда на первом месте — усиленный прижим полотна. В этом случае само полотно снабжается уплотнителем либо защелкой, а жесткий рычаг монтируют под углом 90 градусов к двери. Колено делают регулируемым, но обязательно добиваются, чтобы его длина позволяла нормально работать механизму. Этот подход поможет увеличить скорость финального прихлопа. Оканчивают монтаж, связывая два сегмента шарниром.

Процесс установки

Узнаем, какие этапы работы потребуется произвести, чтобы установить доводчик на металлическую дверь. Будет разбирать монтаж верхнего доводчика, как наиболее простого и популярного вида.

Подготовка

На данном этапе необходимо ознакомиться с инструкцией, приложенной к устройству, внимательно ее прочитать. Это избавит от вероятных «косяков» при работе. Кроме того, необходимо убедиться, что необходимый крепеж и инструменты имеются в полном составе. К каждому устройству прилагается соответствующий шаблон, с помощью которого можно легко и без особых усилий провести монтаж.

Разметка

Этот этап необходим для того, чтобы точно установить — где именно будет крепиться устройство. Точное обозначение места крепления значительно упростит последующую работу. Разметка включает в себя крепление шаблона, прилагающегося к устройству скотчем к двери. Затем по этому шаблону размечаются керном все отверстия, которые нужно будет проделать в двери. Шаблон должен быть закреплен ближе к петлям двери в верхней части дверного блока. Имейте в виду, что на самом дверном полотне располагается механизм устройства, а на раме — рычаг.

Также вам будет полезно узнать о том, как осуществляется установка межкомнатных дверей своими руками.

На видео- как происходит установка и эксплуатация доводчика:

Проверка сверла

Чтобы точно убедиться, что выбранный диаметр сверла подходит креплениям доводчика, возьмите ненужный лист металла, и проделайте для пробы несколько отверстий на нем, сверив затем с креплениями устройства. Эта мера позволит не ошибиться с выбором, особенно, если большого опыта подобных работ нет.

Монтаж

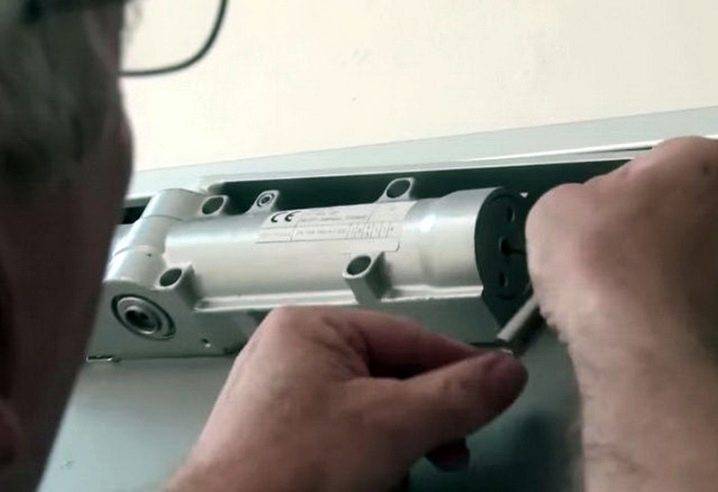

Если проверка прошла успешно, и вы уверены, что отверстия подойдут креплениям доводчика, можно начинать сверлить по разметке шаблона. После того, как отверстия готовы, крепится доводчик, и проверяется его ход. Корпус доводчика располагайте таким образом, чтобы клапаны регулировки скорости были направлены в сторону дверных петель.

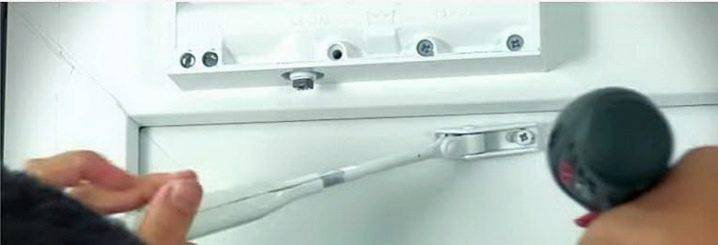

Рычаг необходимо разделить на две части, и прикрутить затем лапку бокового рычага к коробке двери. Для этого нам нужна толщина дверных коробок межкомнатных дверей. На четырехгранный вал, имеющийся у каждого доводчика, наденьте основной рычаг, после чего закрепите его винтом и шайбой. Боковой рычаг переведите в перпендикулярное положение, и соедините его с основным рычагом. Убедитесь, что устройство стоит ровно, без перекосов: надежно и прочно.

Также стоит больше узнать о том, как выглядит монтажный комплект для установки межкомнатных дверей.

Регулировка

После того, как устройство зафиксировано на своем месте, его необходимо отрегулировать, чтобы обеспечить безупречную плавность хода. Регулировку проводят, вращая определенные винты. Как именно вращать, и в какую сторону, указано в инструкции. Эта работа проводится при помощи ключа-шестигранника.

Регулировка доводчика

Необходимо уточнить, что у типовой модели доводчика имеется всего два регулировочных винта. При этом первый отвечает за скорость открывания-закрывания двери, а второй за закрытие на последнем этапе — полное дохождение (доводку) дверного полотна до места назначения. Некоторые, более функциональные устройства, оснащены дополнительными опциями регулировки. Так, можно установить принудительное замедление, которое не позволит резко, рывком распахнуть створку. А вот как осуществляется регулировка дверного доводчика apecs, можно увидеть здесь.

После регулировки на нижнюю часть доводчика наденьте защитный колпак.

На видео- регулировка доводчика:

Отделка двери

После того, как доводчик установлен и отрегулирован, необходимо скрыть следы установки с дверного полотна: убрать все дефекты, устранить появившиеся недостатки, портящие вид двери

Также стоит обратить своё внимание на то, как поменять замок на металлической входной двери

Советы по эксплуатации

Даже если доводчики установлены по всем правилам, иногда приходится вмешиваться в их работу. Но чтобы реже возникала такая потребность, нужно соблюдать элементарные правила. Аппарат должен сам по себе закрывать дверь — в этом и состоит его основное призвание. Если скорость закрытия слишком велика или же слишком мала, помогать или мешать полотну не надо. В таких случаях производится регулировка механизма.

Не стоит злоупотреблять способностью дверей оставаться в открытом положении. Тем более нельзя подкладывать под полотно различные лишние предметы. А также не следует повисать на двери, использовать ее для катания. Подобного рода развлечения любят дети — и за ними требуется тщательно следить. Заметив, что устройство работает как-то неправильно, надо посмотреть, не появились ли масляные потеки.

При этом наладка внутренней части механизма все равно должна поручаться профессионалам

Там присутствует мощная пружина, обращение с которой требует осторожности. А вот корректировать скорость работы вполне возможно — для этого надо подтянуть либо ослабить специальные винты

Осторожно: полностью извлекать их нельзя, это может вызвать разгерметизацию доводчика. Перед выполнением этой работы требуется еще раз свериться с технической документацией, тогда риск окажется минимален.
