Принцип работы драйвера в лампе на светодиодах
Драйвер считается ключевой деталью светодиодной лампы, он по сути выступает общим блоком питания, осуществляет процесс нейтрализации перепадов напряжения, а уже постоянный ток именно данный элемент перенаправляет непосредственно на диоды, которые уже и формируют излучение света.
Драйверы бывают конденсаторными или же электронными. Каждый вариант имеет свои определенные достоинства и недостатки. Электронные драйверы применяются на современных и высококачественных дампах брендовой продукции люксового сегмента, такие элементы ломаются редко. А вот конденсаторные, которые используются в бюджетных лампах, нередко требуют замены или же припоя соединений.
Схемы драйверов для светодиодов от сети 220в
Специализированные схемы драйверов четко определяют структуру соединения и работы. Базовый вариант предполагает, что переменное напряжение, которое попадает из сети, обязательно должно быть предварительно выпрямлено, для чего применяется светодиодный мост (есть во всех схемах). На схеме значением C1 и C2 обозначаются конденсаторы сглаживающего характера. При этом первый вариант представляет собой электролит, емкость которого составляет 22 мкФ, а напряжение 400В, второй конденсатор изготавливается из керамики и имеет такие параметры: 0,1мкФ, 25В. Микросхема провоцирует генерацию импульсов, которые осуществляют процесс закрытия и открытия транзистора силового формата Q1. В технической документации к светодиодной лампе непременно должна присутствовать такая схема (нарисована, с описанием всех ключевых узлов).
Как починить вышедший из строя элемент?
Итак, имея представление об устройстве электронной схемы нашей светодиодной лампы, которая не работает, рассмотрим, как отремонтировать ее в домашних условиях.
Первым делом производим визуальный осмотр микросхемы и самих диодов. В 80% случаях поломкой является сгоревший светодиод. Чтобы осуществить ремонт, нужно сначала найти диод, который зрительно отличается от остальных, например, наличием выраженной черной точки, как показано на фото ниже, после чего заменить его на новый.
Видеоурок по ремонту светодиодной лампочки, в которой сгорел светодиод:
Как починить сгоревшую LED лампу с цоколем E27
Также может перегореть токоограничивающий резистор. Редко выходят из строя рабочие конденсаторы, своей поломкой выводя из строя остальные элементы LED устройства.
Раз вы изучаете данную страницу, мы надеемся что у Вас есть паяльник и минимальные понятия в электронике. Теперь о методике поиска неисправности. Проверка диода возможна как мультиметром, так и кроной с ограничивающим резистором 1 кОм. Поочередно ставя проводки на выводы светодиода, исправный будет светить. Мультиметр в положении прозвонка также заставит светодиод светиться, при соблюдении полярности.
Если со светоизлучателем проблемы не выявлено, тестером проверяем ограничивающий резистор, в большинстве схем его номинал около 100- 200 Ом. Более сложный ремонт рекомендуем просмотреть на видео:
Также бичом современных схем является такое понятие, как «холодная пайка». Это когда со временем разрушается контакт в плохо залитом оловом месте пайки.
Цепь разрушается физически и разрывает целостность схемы, в результате чего светодиодная лампа не включается. Отремонтировать поломку можно путем повторного прогрева места контакта с нанесением на него флюса.
Редко встречающиеся неисправности — это пробой выпрямительного диода или конденсатора, который случается во время бросков напряжения. С помощью тестера можно установить это досконально. Выявив причину и заменив перегоревший элемент можно вернуть лампочкам рабочее состояние. Более подробно узнать о том, как проверить конденсатор. вы можете в нашей соответствующей статье.

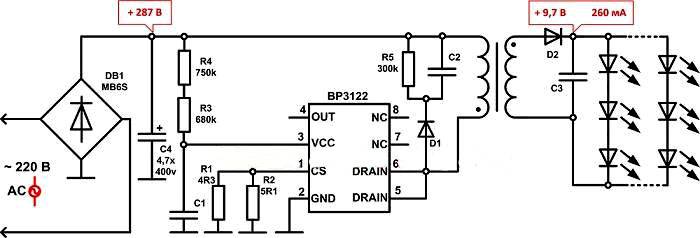

В более дорогих LED устройствах вместо конденсаторного блока питания стоит импульсный источник питания, который автоматически подстраивается под напряжение в сети, и регулируя его, на выходе держит постоянное значение напряжения и тока, не давая кристаллам диодов перегреваться, обеспечивая долгую службу и постоянный световой поток.
Метод поиска неисправности практически не отличается от вышеописанного, и скорее всего это будет холодная пайка на каком-либо из элементов. Ремонт светодиодной лампы в этом случае не составит труда.
Если же диодная лампочка не загорается либо мерцает, далеко не всегда причина в ее неисправности. В большинстве случае мигание происходит из-за того, что она подключена к выключателю с подсветкой. В этом случае решить проблему можно, заменив выключатель на обычный. Также в качестве ремонта можно рассмотреть еще один простой способ исправить проблему — отключить подсветку на выключателе, отсоединив диодную лампочку в нем.
Однако иногда все же лампа может мигать, т.к. в ней что-то отошло, например, отпаялся провод от цоколя. В этом случае отремонтировать ее достаточно просто, по следующей технологии:
Что делать, если настольная лампа мерцает?
Самостоятельный ремонт
Специализированных сервисных центров по ремонту светодиодных ламп не существует. В случае гарантии их просто меняют на новые изделия, а старые утилизируют. Хотя есть такие поломки, которые несложно устранить и своими руками. Поэтому, если в гарантийной замене отказано, следует попробовать отремонтировать светодиодную лампу на 220 В самостоятельно. Но перед этим следует разобраться, почему же перегорают лампочки. Причинами могут быть:
Скачки напряжения в сети 220V. Напряжение высокой величины на входе может вызвать пробой в драйвере LED-лампы и привести к перегоранию излучающих кристаллов. Для того чтобы этого не происходило, следует на вводе электричества использовать защитные устройства, например, реле защиты. Неправильно подобранный светильник. В результате светодиодной лампе не будет обеспечено нужное охлаждение, что приведёт к её перегреву и сгоранию
Поэтому при установке лампочки нужно всегда обращать внимание на инструкцию к светильнику, в которой указана максимально допустимая её мощность. Низкого качества элементы, используемые при изготовлении источника освещения
Для избегания такой проблемы необходимо приобретать только изделия именитых производителей, имеющих обязательно сертификат.
Разборка LED-осветителя
Починить лампу, не разобрав её, не получится. Хотя они и отличаются по своим формам их конструктив очень похожий друг на друга. Так, в нижней цокольной части, вкручивающейся в патрон, располагается непосредственно сам драйвер устройства. Над ним — радиаторная пластина, на которой размещаются светодиоды. Сверху они закрываются колпаком, который может быть прозрачным или матовым. Разборка любого типа лампы начинается со снятия защитного колпака, а уже после извлекается драйвер.
В состав конструкции лампы входят следующие части:
- защитный колпак;
- цоколь;
- радиатор с набором светодиодов;
- драйвер питания.
Нормальные производители делают верхний колпак из пластика, который в дальнейшем застёгивается в цокольном основании. Но при этом существует один нюанс — для фиксации верхней крышки используется герметик.
Для того чтобы разъединить половинки, следует подготовить острый инструмент. Это может быть нож или остриё, согнутое буквой «Г». Под купол лампы вставляют инструмент и круговыми движениями удаляют нанесённый на него клей. Как только клей будет удалён, купол снимают лёгкими покачиваниями и вытягиванием вверх.
В результате откроется доступ к радиатору со светодиодами. Этот радиатор поддевается всё тем же острым предметом и выталкивается на себя. От него будут отходить два провода, идущие на драйвер лампы. Если их длины будет недостаточно для извлечения платы электроники и светодиодной пластинки, то провода отпаивают.
Устранение неисправностей
Самой распространённой причиной поломки является перегорание светодиода. Его целостность легко проверить с помощью мультиметра, переключив его в режим позвонки. Красным щупом дотрагиваются до анода (плюс), а чёрным — до катода (минус). Рабочий светодиод должен загореться. Если он не загорается или на его корпусе видна чёрная точка — он неисправен. Починить его невозможно, поэтому следует его выпаять, а на это место запаять рабочий.
Если светодиоды в порядке, то причина поломки в драйвере. В первую очередь проверяется наличие напряжение как на входе, так и на выходе платы. При их отсутствии частой проблемой является лопнувшая пайка или неисправный электролит, стоящий в схеме после диодного моста. Он является и причиной при возникновении эффекта «стробоскоп». Далее, в режиме прозвонки проверяется диодный мост и предохранители. Проверить генерацию микросхемы и ключевого транзистора без осциллографа будет невозможно. Все неисправные детали заменяют на такие же или их налоги. А после делается пробное включение.
Причины для ремонта светодиодных ламп: устройство, электрические схемы
Перед тем как приступить к ремонту светодиодных ламп своими руками, важно выяснить причины их сбоя. Заявленный эксплуатационный срок ламп может не совпадать с реальными сроками
Это происходит из-за кристаллов плохого качества.
Существуют такие причины неисправностей осветительных приборов:
- перепады напряжения не так сильно влияют на работу электрических деталей, заметные колебания показателей напряжений могут спровоцировать появление неисправности;
- неподходящий светильник. Если выбран неправильный плафон, то может произойти перегрев источника освещения.
- светоизлучающие элементы плохого качества способствуют быстрому выходу из строя изделий;
- неправильная установка системы освещения оказывает негативное влияние на электропроводку;
- сильные вибрации и удары могут способствовать поломке подобного оборудования.
Разбор устройства позволяет определить точные причины поломок
Чтобы не пришлось делать ремонт светодиодной лампочки своими руками, нужно минимизировать воздействие перечисленных факторов на лампу.
Частые проблемы, возникающие с лед – устройствами
Часто требуется провести ремонт светодиодных ламп своими руками, при проблемах с конденсатором. Чтобы осуществить проверку, его придется выпаять из платы. Можно измерить напряжение элемента мультиметром. Этим же прибором осуществляется проверка рабочего состояния диодов.
На схеме изображен порядок подсоединения драйверов
В некоторых случаях наблюдается моргание светодиодных элементов. Подобное происходит, если неисправен токоограничивающий конденсатор. Причиной поломки может стать сгоревший излучатель. Неисправность можно увидеть далеко не по всем светодиодам, поэтому придется проверять каждую деталь. Чтобы найти проблемный диод применяется тестер.
Делая ремонт, вы можете поэкспериментировать со светодиодными элементами. Например, подобрать теплые или холодные температуры света. В некоторых устройствах нет сглаживающего конденсатора и выпрямителя. Их можно установить с помощью паяльника.
Тестирование источников освещения производится при помощи мультиметра или пробника
Виды светодиодных фар
Сегодня на автомобили устанавливаются различные типы светодиодных ламп:
- Обычные бестрансформаторные фары, в которых в качестве выпрямителя используется стандартный диодный мост и конденсаторы.
- LED-элементные лампы мощностью в несколько ватт.
- Мощные светодиодные LED-прожектора в несколько десятков ватт.
Светодиодные лампы могут работать в самых тяжёлых условиях. Отсутствие нити накаливания обеспечивает длительную эксплуатацию в любых климатических и погодных условиях. Низкая температура нагрева позволяет создавать высокопрочные конструкции. Освещение, приравниваемое к естественному свету, формирует максимально комфортные условия для управления автомобилем.
Стандартные светодиодные фары представляют собой обычный цоколь с набором (блоком) белых светодиодов, которых может быть от нескольких десятков до нескольких сотен. Такие устройства являются самыми простыми и дешёвыми. Самым массовым поставщиком обычных светодиодных ламп сегодня является Китай. Если у вас на автомобиле установлены такие фары и одна из них вышла из строя, не торопитесь её выбрасывать. Несложный ремонт светодиодных фар можно выполнить самостоятельно и сэкономить при этом не один десяток долларов.
Преимущества
- Диоды расходуют в 3 раза меньше электроэнергии по сравнению с обычными лампами.
- Более высокая яркость и мощность светового потока.
- Отсутствие нити накаливания или иных нагреваемых элементов обеспечивает минимальный уровень тепловыделения.
- При температурных перепадах стёкла фар не лопаются, так отсутствует их нагрев.
- Практически неограниченный срок эксплуатации, при условии соблюдения технологии изготовления.
Ремонт
Светодиодную лампу можно отремонтировать независимо от причин выхода из строя. Чтобы это сделать, нужно разобрать изделие на части и добраться до начинки. Для начала удаляется рассеиватель, выполняющий несколько функций. Компонент либо крепится к базовой части через герметик, либо удерживается с помощью защелки. Если элемент будет поворачиваться отдельно от корпуса, для снятия достаточно в нужном месте надавить.
Выше было описано, что нужно делать, если рассеиватель надежно приклеен к корпусу. Добавим к применению растворителя возможность удаления корпуса при помощи тонкой отвертки: аккуратно подденьте, не прикладывая больших усилий.
Неремонтопригодны светодиодные лампы со стеклянными колбами, поскольку удалить подобный рассеиватель без повреждений практически нереально.
Замена блока питания
В комнатах с повышенным уровнем влажности используются осветительные приборы низкого напряжения — 12 или 24 В, которые подключаются к общей электрической сети 220 В. Для понижения высокого напряжения переменного тока до необходимых значений постоянного используются стабилизирующие блоки питания, которые могут выйти из строя.
Причиной поломки блока питания может стать повышенная нагрузка (если суммарная мощность используемых светильников превышает допустимую для стабилизатора) или неправильно подобранная степень защиты от проникновения пыли и влаги (IP). Чтобы починить данные изделия, следует обратиться в специализированные сервисные центры, поскольку в бытовых условиях восстановить их нереально (требуется определенное оборудование и знания радиоэлектроники). Единственный вариант — поменять блок питания.
Во время замены стабилизатора светодиодная лампа должна быть полностью отключена от сети питания — перерезаны провода или отключены клеммы. Не надейтесь исключительно на выключатель. Обязательно отключите напряжение через распределительный щиток квартиры.
Мощность для стабилизирующего блока питания должна быть выше суммарного значения подключаемых ламп. После отключения вышедшего из строя элемента подключите новый в соответствии с коммутирующей схемой. Найти ее можно в технической документации к оборудованию. Процесс максимально прост, поскольку провода имеют цветовую, а контакты — буквенную маркировки.
Степень защиты от пыли и влаги для ванной комнаты должна быть не менее IP45.
Замена светодиодов
Чтобы максимально упростить процедуру, воспользуйтесь паяльной станцией/феном. Паяльником действовать труднее, но можно.
Большинство устройств состоят из нескольких светодиодов, соединенных последовательно. Если выходит из строя хотя бы один, перестает работать целая группа или весь источник света. В таком случае, если под рукой нет подходящего светодиода, сгоревший можно заменить обычной перемычкой. Помните, что из-за перемычки лампа проработает недолго, но так можно выиграть немного времени на покупку нужного элемента. Чем меньше общее число светодиодов, тем быстрее лампа с перемычкой выйдет из строя.
В современных осветительных приборах используются SMD-диоды, которые могут быть выпаяны из ленты. При замене убедитесь, что купили деталь с идентичными техническими параметрами.
Ремонт драйвера
Если вышел из строя драйвер, изучите его конструкцию. Электронная плата может состоять из нескольких SMD-диодов, размер которых гораздо меньше, чем у жала паяльника. В таком случае нужно выбрать паяльник с медной проволокой на жале. Выполните выпаивание сгоревшего элемента и подберите подходящий по характеристикам или маркировке.
Когда видимых неисправностей не обнаружено, задача усложняется. Придется выпаивать каждую деталь отдельно и прозванивать ее. Как только будет найден сгоревший компонент, замените его на новый и верните все элементы на свои места. Для упрощения работы используйте пинцет.
Никогда не удаляйте с платы все детали разом. Вы можете не запомнить их правильное расположение и впоследствии перепутать. Действуйте следующим образом: выпаяйте один диод, проверьте его работоспособность, а затем верните на место. Повторите то же самое для остальных элементов.
Как устроены светодиодные лампы 220 В
Известно, что светодиоды не могут работать напрямую от сети 220 В. Для этого им нужно дополнительное оборудование, которое, чаще всего, и выходит из строя. О нем сегодня и поговорим. Рассмотрим схему светодиодного драйвера, без которого невозможна работа осветительного прибора. Попутно и проведем ликбез для тех, кто ничего не понимает в радиоэлектронике.
Драйвер в светодиодной лампе выполняет основную работу
Схема драйвера светодиодной лампы 220 В состоит из:
- диодного моста;
- сопротивлений;
- резисторов.
Диодный мост служит для выпрямления тока (превращает его из переменного в постоянный). На графике это выглядит как отсекание полуволны синусоиды. Сопротивления ограничивают ток, а конденсаторы накапливают энергию, увеличивая частоту. Рассмотрим принцип действия на схеме светодиодной лампы на 220 В.
Решение проблем с драйвером
Неполадки в драйвере – довольно распространенная проблема светодиодных ламп. Чаще всего в драйвере горят резистор или конденсатор.
Имеющимися под рукой домашнего мастера измерительными приборами выявить уровень работоспособности этого элемента довольно проблематично. Поэтому рекомендуется его просто заменить на исправный с аналогичными параметрами.
Причинами, по которым выходит из строя конденсатор, могут стать изначальный заводской дефект или регулярный перегрев модуля в результате некачественного теплоотвода
Найти подходящую деталь в магазинах светотехники получается не всегда. Лучше сразу отправиться на радиорынок или в место продажи радиоэлектроники и там попытаться отыскать нужную вещь.
Когда она будет куплена, потребуется демонтировать неисправный узел, а на его место поставить рабочий элемент.
Для корректного проведения разборки и ремонта лампочек светодиодного типа не понадобится сложное, дорогостоящее оборудование. Устранить возникшие неполадки поможет минимальный набор простых инструментов.
Мультиметр позволит проверить наличие напряжения в цепи, даст возможность обнаружить наличие обрывов и покажет, насколько работоспособны остальные детали схемы.
Мультиметр представляет собой универсальный прибор, предназначенный для измерения основных базовых параметров различных электронных изделий. С его помощью можно узнать, в каком состоянии находятся светодиоды любого LED-изделия
Температура разогрева в момент пайки не должна превышать 260°. Простой паяльник нагревается сильнее, поэтому на его жало нужно плотной спиралью намотать кусок медной жилы с сечением не более 4 мм. Чем сильнее удастся удлинить жало, тем ниже будет его рабочая температура
Паяльный прибор с канифолью и припоем потребуется для восстановления обрывов, найденных в цепи, и последующей замены поврежденных деталей и элементов.
Отверткой небольших размеров удастся аккуратно отделить от корпуса лампы управляющие элементы, а тонким, прочным канцелярским ножиком получится деликатно отсоединить детали от монтажной печатной платы.
Также часто пользователи сталкиваются с такими проблемами, как моргание лампочек и горение ламп при выключенном выключателе. Что служит причиной этих неисправностей и как их устранить мы говорили в других наших статьях:
- Почему моргают светодиодные лампочки: поиск неисправности + как починить
- Почему светодиодные лампы горят при выключенном выключателе: причины и решения
Ремонт светодиодных ламп: устройство и электрические схемы различных приборов
Разобравшись, как починить светодиодную лампу на 220V, имеет смысл разобраться и с более сложными устройствами, такими, как прожекторы или люстры. Хотя особой разницы в работе нет. Специалисты утверждают, что ремонт светодиодных прожекторов даже проще, ведь драйверы и их детали крупнее. Мы присоединяемся к этому мнению. Только кажется, что такие устройства высокотехнологичнее и сложнее. На самом деле, имея под рукой схемы (они всегда содержатся в технической документации осветительного прибора) произвести, к примеру, ремонт светодиодной люстры достаточно просто. Та же прозвонка светодиодов, деталей драйвера. После – подбор подходящих взамен сгоревших.
Важная информация! Если сгорел светодиод и под рукой нет подходящего для замены, можно ненамного продлить жизнь осветительному прибору. Контакты сгоревшего элемента перемыкаются между собой, и лампочка снова загорается. Но стоит быть готовым к тому, что через непродолжительное время она снова погаснет. Перегорит следующий за перемкнутым светодиод. Если продолжать установку перемычек, сроки между ремонтами будут сокращаться в геометрической прогрессии.
Несколько светодиодных ламп преобразят интерьер до неузнаваемости, но в лучшую сторону
Погасли все лампы в ванной комнате: причины и способы устранения
Если одновременно погасло все светодиодное освещение в ванной комнате, стоит начать с малого. Снимаем крышку выключателя и проверяем подачу напряжения. Если все в порядке, значит проблема в блоке питания.
Ванная комната – это помещение с повышенной влажностью, в котором недопустимо использование осветительных приборов на 220 вольт. По этой причине устанавливают блок питания на 12 вольт. Причиной того, что перестало гореть все освещение разом, может стать выход из строя этого устройства или пробой проводки, что вряд ли реально. Такой блок придется купить. Демонтировав старый блок смотрим технические параметры, приобретаем стабилизатор с аналогичными характеристиками и устанавливаем на место.
При работе с электропроводкой нужно быть крайне внимательным. Поражение опасно
Устранение причин моргания светодиодных ламп
Это распространенная проблема. Бывает, что люди отказываются от замены в квартире обычного освещения на светодиодное по причине того, что при выключенном свете светодиоды моргают, на манер стробоскопа. Причина этому одна – подсветка выключателя.
Если индикатор горит, он пропускает через себя определенное количество электроэнергии, которое не оказывает никакого влияния на обычные лампы. Но в драйвере светодиодных осветительных приборов присутствует конденсатор, который имеет свойство накапливать электричество, а затем выдавать его. Он то и собирает «по крупицам» эту энергию, а по достижении определенного объема выдает ее в виде импульса на светодиоды.
Этот индикатор становится причиной моргания светодиодов
Решить проблему можно очень просто – отключаем подсветку на выключателе. Однако мигание из-за индикации на клавише – это следствие. А в чем причина? Здесь сложностей так же нет. Причиной служит неправильное подключение патронов люстры. Известно, что при установке ламп накаливания, на резьбу цоколя идет ноль, а на центр – фаза. Моргать светодиоды начинают, если этот порядок нарушен и разводка сделана неправильно.
Филаментные лампы – новинка на рынке. Они ремонту не подлежат
Ремонт драйвера
Драйвер светодиода
Если сломался преобразователь, его нужно сначала извлечь из корпуса и закрепить в держателе. Проводки отсоединяются паяльником, предварительно их нужно промаркировать или сфотографировать, чтобы не перепутать при сборке. После этого проверяется работоспособность всех деталей, которые размещены на плате.
Если сгорела микросхема, она отделяется полностью. Изделие захватывается пинцетом, проводится нагрев места спайки с обратной стороны платы. Когда олово расплавится, клеммы микросхемы легко выходят из отверстий. Замена производится в обратной последовательности. Если припоя недостаточно, он добавляется паяльником. Делать это нужно аккуратно, чтобы не зацепить соседние перемычки. Чтобы этого не допустить, поверхность платы около спайки покрывается термостойким лаком.
Когда драйвер состоит из цепи резисторов, конденсаторов и выпрямителей, сначала нужно провести внешний осмотр платы. О неисправности свидетельствуют почернения на деталях или их вздутие. Если таких признаков нет, придется выпаивать и проверять каждый элемент. Делать это нужно поочередно, чтобы по ошибке не нарушить цепь. Лучше сразу после диагностики вставлять исправный элемент обратно и припаивать.
Другим решением проблемы является закупка нескольких драйверов, характеристики которых соответствуют диодному мосту. Чтобы их заменить, нужно перепаять 4 соединительных проводка, после чего поставить колпак на место.
Выводы и полезное видео по теме
Как устранить характерные поломки светодиодной лампочки с цоколем E27. Подробная инструкция по разборке изделия, интересные практические советы по использованию подручных инструментов.
Подсказки, как корректно снять с прибора колбу, не повредив ее в процессе.
Простой способ отремонтировать лампочку лед-типа без использования паяльника. Вместо припаивания применяется специальная электропроводящая паста.
Полное описание работы на изделиях торговой марки «Космос», которой владеет KOSMOS Group, контролирующая около 25% отечественного рынка прогрессивной и экономной продукции для создания качественного освещения.
Как починить Led-лампочку типа «кукуруза». Особенности процесса разборки, конструкционные нюансы и прочие познавательные моменты. Существенное увеличение срока службы изделия после проведения всех работ.
Светодиодная лампочка – практичный источник освещения. Единственный минус этого изделия – высокая по сравнению с другими модулями цена. Правда, LED-приборы надежны и обычно полностью отрабатывают свой срок. А если вдруг в процессе эксплуатации возникнут поломки, большую часть из них можно будет устранить своими руками. Нужные инструменты найдутся у любого домашнего мастера, а выкроить время на ремонтные работы тоже не составит никакого труда.
