Ремонт пола в частном доме с установкой пленочного подогрева: ремонт деревянного пола своими руками

Можно ли под линолеум стелить плёночный пол

Укладывать инфракрасный плёночный тёплый пол под линолеум — это по крайне мере экономически оправдано. Если учесть, что укладку матов можно выполнить самостоятельно, а стоимость даже качественного линолеумного покрытия ниже, чем у керамической плитки, становится очевидной экономия при выборе этого отделочного материала.

Единственное, что необходимо учитывать, если принимается решение положить инфракрасный теплый пол под линолеум, это безопасность самого покрытия. Поэтому при выборе материала для отделки стоит узнать о его составе и классе безопасности.

Обычно производители сами предупреждают о составе и входящих в него вредных веществах, делая соответствующие пометки в инструкции по безопасности. Стелить ИК теплый пол под линолеум можно, еще по той причине, что система отопления предназначена, в том числе и для такого типа покрытия, о чем прямо говорится в руководстве по эксплуатации.

Преимущества инфракрасных теплфых полов

Экономичность

Для укладки подобного теплого пола не нужна вторая стяжка после монтажа, что позволяет снизить затраты на ремонт на 25 %.

Безопасность для аллергиков

Данная система обеспечивает полное отсутствие конвекционных воздушных потоков, которые в обогреве считаются существенным недостатком: в процессе переноса теплого воздуха происходит и перенос пыли, что ведет к быстрой поломке обогревательного оборудования и доставляет неудобства людям, страдающим от аллергии.

Система устойчива к низким температурам, поэтому, например, теплые полы «теплодом» можно установить даже в местах, не предусматривающих постоянного проживания, например на даче или в гараже. Тепло начинает ощущаться сразу после включения теплого пола. У вас никогда не мерзнут ноги, а значит, вы реже простужаетесь.

Этапы монтажа и подключения

Чтобы представить себе, как подключить инфракрасный теплый пол, процесс монтажа можно условно поделить на несколько этапов:

• чертёж теплого пола
• выравнивание чернового основания, раскладка гидро и теплоизоляционного слоёв;
• подготовка места для крепления терморегулятора;
• укладка инфракрасной плёнки и соединение нагревательных элементов;
• первичное тестирование;

• установка термодатчика;
• подключение терморегулятора
• тестирование работоспособности системы;
• укладка полиэтилена (дополнительно и твердого покрытия для ковролина или линолеума)
• укладка чистового покрытия.

Схема подключения инфракрасного пола не сложная, достаточно внимательно изучить инструкцию и познакомиться с секретами опытных мастеров.

Возможные ошибки монтажа

Для правильного функционирования пленочной системы обогрева требуется совершенная точность укладки и подключения всего устройства. В процессе выполнения самостоятельных монтажных работ часто допускаются ошибки. Поэтому следует знать, что нельзя делать при установке такого оборудования:

• укладывать пленку внахлест;
• устанавливать один терморегулятор на два отдельных контура;
• крепить пленку к основанию с помощью гвоздей или других острых крепежных деталей;
• устанавливать оборудование вблизи других отопительных приборов;
• производить подключение устройства без изолирования контактов к электрической сети;
• использовать в качестве подложки материал вмещающий фольгу;
• покрывать систему цементным раствором;
• устанавливать в местах прохождения пленки габаритные предметы мебели;
• перегибать материал с карбоновой смесью под прямым углом.

Чтобы избежать повреждений пленки во время ремонтных работ в помещении рекомендуется сохранять точные схемы ее укладки.

В сравнении со многими другими системами обогрева пола установка пленочного отопительного оборудования осуществляется намного проще. Следуя схемам и инструкциям указанным производителем монтаж устройства можно произвести своими руками. Но для подключения системы к сети требуются определенные профессиональные навыки. Поэтому процесс подсоединения всех приборов должен выполняться квалифицированным электриком.

Монтаж пола без стяжки

Водяной теплый пол без стяжки сегодня используется довольно часто. Бетонное основание, безусловно, является надежным, однако его удастся установить отнюдь не в любом помещении. Именно в этих случаях и применяют альтернативную систему пола с подогревом. Монтаж таких конструкций легче оформления стяжки, а в эксплуатации они ничем ей не уступают.

Система теплого пола без стяжки

Если дом построен из бруса, в комнатах низкие потолки, выполнение бетонной стяжки может дополнительно «захватить» и без того небольшое пространство. Кроме того, укладка бетонного основания – трудоемкая и грязная работа. В таком случае идеальным решением для вас станет водяной теплый пол в деревянном доме своими руками.

Водяной пол без бетонной основы устанавливается на деревянное или полистироловое покрытие. Трубы прокладывают в специальные углубления. Для более качественного распределения теплого воздуха монтируют специальные металлические пластины. Уложенная система труб сверху прикрывается гидроизолирующим материалом, а на них наносят финишное покрытие.

Система трубопровода для деревянного теплого пола

Подготовка основания

Основание следует очистить и обеспылить

Для начала необходимо предусмотреть место подключения теплого пола, и сделать углубление в стене для установки термостата и размещения проводки.

После этого необходимо тщательно подмести пол. Поверхность должна быть чистая и ровная, недопустимо оставлять даже небольшие комочки грязи, торчащие шляпки гвоздей и другие неровности. На полу не должно быть резких перепадов по высоте больше 3 мм, например, в местах стыка досок или плит.

После этого весь пол необходимо застелить теплоизоляционным материалом. Лучше всего использовать тип теплоизоляции, рекомендованный производителем пленки. Края материала нужно закрепить при помощи скотча, чтобы он не смещался в процессе дальнейших работ. Толщина теплоизоляции должна быть не менее 3 мм.

Теплоизоляционный слой

Выбор и подключение термостата

Существует два основных типа терморегуляторов, которые используются для управления температурой плёночного тёплого пола:

Механические (аналоговые) — температура регулируется поворотным роликом или кнопками, контроль отключения осуществляет термореле. Такие устройства доступны по стоимости и просты в эксплуатации. Основной недостаток — это ограничение в управлении и невозможность запрограммировать температурный режим.

Электронные — в зависимости от модели могут иметь кнопочное управление, цифровой дисплей с сенсорной панелью или даже получать команды по wi-fi. К ним можно подключить несколько температурных датчиков, как проводных, так и передающих информацию по радиоканалу. Имеют широкие возможности программирования. Могут автоматически регулировать температуру в зависимости от времени суток и дня недели. Их использование приводит к экономии, в среднем, до 30% энергоресурсов.

Если к одному терморегулятору необходимо подсоединить несколько участков, то схема подключения пленочного теплого пола должна предусматривать использование сертифицированных клеммных соединителей, применение скруток поводов категорически запрещается. Как правило, терморегулятор имеет не менее 6 контактных разъемов. Подключение осуществляется согласно схеме расположенной на изнаночной панели прибора, где указываются контакты подсоединения напряжения L-фаза, N-ноль.

К контактам, обозначенным 220V 50Hz, присоединяются провода линии электроснабжения от бытовой сети или распределительного щитка через УЗО. Два других контакта, под которыми обозначена максимальная нагрузка, к примеру, 16А, используются для подключения проводов идущих от тёплого пола с соблюдением маркировки ноля и фазы. Заземление выполняется непосредственным соединением соответствующих (желто-зеленых) кабелей от пленки и УЗО, минуя термостат.

Материалы, которые нам понадобятся

Если вы планируете самостоятельно смонтировать инфракрасный пол с финишным покрытием (кафельной плиткой), следует, запастись нужным материалом и инструментом.

Требуется купить:

• термоплёнку с набором зажимов;
• электропровод;
• температурный регулятор;
• изоляционный битумный материал;
• теплоизоляцию;
• армирующее изделие;
• полиэтиленовую плёнку;
• сухую самовыравнивающуюся смесь;
• плиточный клей;
• строительный скотч.

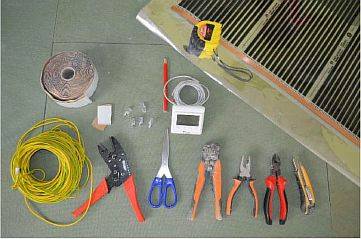

К инструментам, которые потребуются при монтаже инфракрасных тёплых полов под плитку относятся: мультиметр, рулетка, отвёртка, угольник, метр, кусачки и резиновый молоточек.

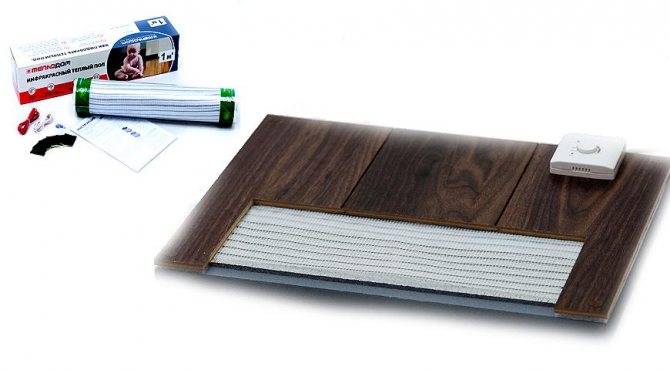

Если купить стандартный набор плёночного пола, то в него входят кроме самой термоплёнки, зажимы, электропровода, изоляционный битумный материал с самоклеящейся основой.

Подключение токоведущих проводов к медной шине теплого пола

Самым ненадежным местом в системе теплого пола является точка присоединения шин к проводам. Серьезность вопроса заключается в том, что после монтажа полового покрытия добраться до места соединения в случае плохого контакта без демонтажа пола невозможно.

Для подсоединения подводящих проводов кабеля к медным шинам рекомендуются специальные клеммы-клипсы, показанные на фотографии.

Одна половина плоскости клипсы заводится в зазор между медной пластиной и пленкой, а затем с помощью плоскогубцев стороны клипсы сжимается. Острые выступы врезаются в медь и таким образом обеспечивают контакт. Провод обжимается в цилиндрической части клипсы.

Теоретически контакт, при качественной обжимке получается достаточно надежным. Но так как механическим путем соединены металлы, имеющие разный коэффициент линейного расширения, со временем между контактируемыми поверхностями в результате колебаний температуры может образоваться зазор и пол перестанет нагреваться.

Как присоединить провода к медным шинам пленочного теплого пола пайкой

Ко мне обратился друг, который планировал сделать теплый пленочный пол под ламинат. Ему ранее пришлось столкнуться с плохим контактом в месте подключения провода с греющим кабелем под плиткой керамогранита, и на этот раз он решил выполнить соединение со сто процентной гарантией.

Как известно, самым надежным видом соединения медных проводов является пайка мягким припоем. Провод и электрическая шина в пленочном нагревателе сделаны из меди, поэтому было принято решение соединить их методом пайки.

Перед покупкой теплого пола были выполнены расчеты его площади и разрезка с помощью обыкновенных ножниц рулона на отрезки нужной длины. На местах, разрешенных для резки обычно нанесена маркировка в виде раскрытых ножниц.

Для исключения повреждения пленки инструментами на рабочем столе, он был покрыт мягкой тканью.

Чтобы пленочный рулон не раскручивался при выполнении работы, он был с двух торцов зафиксирован с помощью радиолюбительских крокодилов, можно воспользоваться и прищепками для белья.

Первое, что необходимо сделать, это определить, с какой стороны пленка не приклеена к медной шине. Это легко сделать с помощью шила, иголки или острия ножа.

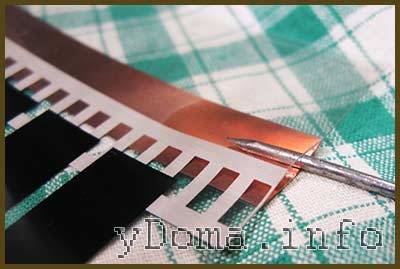

Далее концом паяльника, не извлекая шила, проплавить пленку, как показано на фотографии. Проплавленный по периметру прямоугольник пленки сам приподнимется. Паяльником также разглаживаются выступы пластика по шву.

Открытый участок медной шины покрывается спирто-канифольным флюсом. Но лучше использовать более сильный флюс, чтобы уменьшить время лужения шины. Поэтому я применил универсальный флюс ФИМ.

Так как шина тонкая и имеет малую массу, то при прикосновении жалом паяльника в течение менее секунды, припой мгновенно растекся по поверхности меди.

Для припайки предварительно очищенный от изоляции и залуженный конец медного провода прижимается к шине и прогревается паяльником не более секунды. В результате получилось надежное соединение, гарантирующее контакт на протяжении всего срока службы теплого пола.

При пайке провода под пленку нужно подложить деревяшку, чтобы от шины не отводилось тепло, и разогретая пленка под ней не прилипла к поверхности подкладки.

Чтобы припаянные провода случайно не оторвались вместе с шиной при транспортировке пленочного теплого пола они были зафиксированы скотчем. Теперь осталось на пленку только уложить ламинат.

Составляем схему

Перед покупкой комплекта для плёночного пола под ламинат, нужно досконально продумать и начертить схему укладки нагревателей, и подключение их к электропитанию.

Составляя схему нужно учитывать следующие моменты:

1. Пол не закрывать плёнкой полностью. Она не устанавливается под мебелью, так как нарушается нормальный теплообмен. Кроме того, подогрев вызовет деформацию мебели и ламината. А также, снизит срок эксплуатации и повысит затраты на электрическую энергию.
2. Нагревательные элементы располагать на безопасном расстоянии (250 — 300 мм) от стен и от источников отопления.
3. Раскатывать рулоны плёночного пола необходимо вдоль большой стены комнаты, так уменьшится количество контактных соединений.
4. Следует делать расстояние между листами 50 мм. Нельзя укладывать их в нахлёст.
5. Чтобы помещение хорошо прогревалось, достаточно прикрывать нагревательными элементами 60 — 70% площади. Допустимо запланировать участки повышенной комфортности — это детская и место отдыха.

1. Выбрать оптимальное место на стене для блока управления, оно должно находиться на высоте не меньше 500 мм от пола, быть удобное для подсоединения проводов.
2. Запрещено подключать «тёплый пол» к обыкновенной розетки, так как суммарная мощность системы высокая. Необходимо запланировать отдельную линию питания соответствующего сечение. Для наибольшей безопасно, рекомендовано в схеме предусмотреть устройство УЗО, для защиты.
3. Большую часть терморегуляторов можно устанавливать в стандартную розетку, имеющуюся на стене. Достаточно проделать штробы от нее к полу размером 20 на 20.
4. Планируя прокладку проводки, не допустимо пересечение проводов. Схемы подключения бывают различными, но наиболее распространённой является, когда кабель подсоединён к нагревательным элементам с одного края.

Бывают случаи, когда удобнее и выгоднее производить подключение фазного и нулевого кабеля с разных сторон.

Необходимо предусмотреть на чертеже участок, где будет устанавливаться датчик. Он размещается в центре плёночного нагревателя. Делать отступ от стен рекомендовано не менее 500 мм. Идеальное расположение — самый холодный участок в помещение.

1 этап – разработка проекта и расчет

Важная особенность монтажа инфракрасного пленочного пола
состоит в том, что он не монтируется под мебель. Таким образом, приступая к
расчету необходимого количества материала и определяясь с местом укладки пленки
нужно вычесть ту площадь, под которую пленка не будет уложена.

Примечание. Чтобы система считалась эффективной, пленка
должна покрывать не менее 80% поверхности помещения в случае, если пленочный
пол будет основной системой отопления дома/квартиры и не менее 40%, если
вспомогательной (альтернативной, дополнительной).

Расчет инфракрасного пленочного теплого пола

Формула:

расчет общей площади помещения: Sп=a*b*2;

расчет площади обогрева Sоб = Sп – (Х, Y, Z)

Где,

Sп – общая площадь помещения м.кв.;

а,b – длина и ширина помещения, м;

Sоб – площадь обогрева, м.кв.;

Х, Y, Z – неподвижные и/или низкостоящие предметы интерьера
(мебель, бытовая техника и т.п.).

Примечание. Расчет обогреваемой площади производится с
учетом того, что ИК-пленка укладывается не ближе чем на 100 мм к любой
вертикальной (смежной) поверхности или объекта.

После расчета отапливаемой площади нужно рассчитать
достаточную мощность системы. Следует знать, что диапазон мощности
нагревательной пленки составляет 150-220 Вт/м.кв.

Расчет энергопотребления инфракрасного теплого пола

Показатель потребления энергии для пленочного пола можно
вычислить по формуле: Э=Sп*k*Т

Где, Э – энергопотребление, Вт/час;

Sп – общая площадь помещения м.кв.;

k – коэффициент пересчета (зависит от установленной
температуры, если система включена на 40% – коэффициент составит 0,4);

Т – тепловая мощность пол.

Затраты на отопление инфракрасным полом легко рассчитать,
зная тариф на электроэнергию в конкретном регионе.

Расчет мощности инфракрасного теплого пола

Возможна ситуация, когда площадь помещения достаточно
большая и для монтажа системы пленочного отопления необходимо использовать
несколько комплектов инфракрасной пленки – в этом случае их мощность
суммируется. P общ. = Р1 +Р2+…+ Pi,

Если использовалась часть комплекта, расчет производится по
формуле:

Р общ.= 110·L

Где,

P общ – общая мощность пленочного пола, Вт;

P1…Pi – мощность отдельно взятого комплекта пленки, Вт.

L – длина инфракрасной пленки, которая используется при
монтаже;

110 – коэффициент пересчета мощности пленочного пола.

Расчет количества терморегуляторов и место их установки

Функция терморегулятора для инфракрасного теплого пола –
регулировать уровень отопления.

Что касается количества, то следует знать, что при
подключении нескольких комплектов пленочного пола необходимо устанавливать
несколько терморегуляторов, ведь потребляемая мощность теплого пола
суммируется.

Устанавливать терморегулятор желательно на высоте не менее
150-200 мм. над уровнем чистового покрытия, а для комфортного пользования на
высоте около метра (высота розеток). Второй вариант возможен, если установка
системы теплый пол инфракрасный производится до выполнения ремонтных работ.

Совет. Терморегулятор располагают на стене, которая
расположена перпендикулярно направлению укладки полос. Такой прием позволит
уменьшить длину провода.

Крепится терморегулятор рядом с электропроводкой скрытым или
наружным способом.

При превышении допустимой нагрузки на терморегулятор
используется два варианта подключения:

зонирование и подключение каждой зоны к своему терморегулятору;

включение в схему твердотельного реле или магнитного
пускателя. В этом случае, система будет управляться одним реле. Такое
подключение требует определенных знаний, что требует привлечения электрика.

Схема укладки инфракрасной пленки для теплого пола включает
в себя указание направления размещения полос. Производители и мастера
рекомендуют укладывать пленку вдоль более длинной из сторон, это сократит
количество разрезаний нагревательной пленки на поворотах.

Правила размещения (укладки) инфракрасной пленки пола:

первый ряд пленки следует размещать не ближе чем 100 мм. к
стене (или к другому объекту), но не дальше 400 мм;

шаг линии отреза пленки – 250 мм. Резать пленку в других
местах запрещено;

расстояние между соседними полосами пленки – не менее 10
мм.;

предельно допустимая длина полосы пола – 8 000 мм.

Проект инфракрасного пленочного теплого пола должен
содержать:

расчет полезной площади;

расчет мощности системы;

место установки терморегулятора (и их количество, при
монтаже теплого пола в большом помещении);

направление укладки полос пленки;

количество полос (зависит от ширины пленки).

Итогом проектирования должна стать схема монтажа, которая
необходима как для выполнения монтажных работ, так и для дальнейшей
эксплуатации и ремонта.

Нюансы технологии

Обязательным условием монтажа теплого пола на деревянный пол под линолеум является контроль над вырабатываемой мощностью, она не должна превышать 150 Вт/м2. Нормативным руководством по требованиям к электрообогреваемым поверхностям служит ГОСТ Р 50571.25-2001, согласно которому все нагревательные элементы нуждаются в двойной или усиленной изоляции. Эти же нюансы актуальны и для бетонного пола и других типов оснований. Приступать к тестированию системы нагрева без тщательной проверки изоляции запрещено.

Для достижения нужного результата при укладке теплого пола под линолеум рекомендуется:

• Использовать специальный изоляционный герметик на участках среза в помещениях с повышенной влажностью.
• При выборе стороны ориентироваться на инструкцию производителя теплого пола.
• Во время монтажа под линолеум беречь нагревательные элементы от механических повреждений (включая падение инструмента).
• Размешать пленку как минимум на 10 см от стен, на 20 ‒ от других нагревательных устройств и радиаторов.

К ошибкам монтажа инфракрасного теплого пола под линолеум относят размещение на неровном или мягком основании, использование неподходящего покрытия. Грубейшее нарушение технологии ‒ нахлест соседних полос пленки друг на друга, ненадежная их фиксация или изоляция. Терморегулятор устанавливается при отсутствии напряжения в сети, в идеале для него выделяется отдельная линия, верхний предел шкалы составляет 30 °C. Укладка теплого пола под линолеум проводится при температуре воздуха около 18 °C, при отключенных отопительных приборах. Все работы ведутся в условиях нормальной влажности, размещение на непросохшую основу недопустимо.

Монтаж на бетонный пол

Преимуществом этого варианта является жесткость поверхности и отсутствие потерь тепла через щели в досках, все этапы работ все так же выполнимы своими руками. Инфракрасная пленка укладывается под линолеум на полностью просохшее бетонное основание, для предотвращения попадания влаги поверх него расстилается полиэтилен или мембраны, и лишь потом ‒ тонкий вспененный утеплитель. Для обеспыливания и защиты от грибка плоскость рекомендуется обработать грунтами глубокого проникновения.

Допускается размещение пленки под линолеум на старый бетонный пол, но при отсутствии перепадов по уровню (не более 1-2 мм) и трещин. Выравнивающие работы обязательны, с этой целью удобно использовать саморастекающиеся строительные смеси с размером фракций в пределах 3-6 мм. Остальные этапы монтажа инфракрасной пленки на бетонный пол проходят согласно упомянутой выше пошаговой инструкции. В данном случае поверх полос помимо изоляции из полиэтилена укладывается фанера или ДСП исключительно с пазовой системой (зафиксировать ее иначе своими руками практически невозможно). Основным нюансом является потребность в гидроизоляции снизу, в отличие от древесины бетон не пропускает, а накапливает влагу.

Следует отметить, монтаж ИК пола своими силами считается экономным вариантом, но в плане надежности и долговечности пленка уступает водяным теплым полам. При этом линолеум относится к допустимым, но не оптимальным покрытиям для всех систем подобного рода за исключением дорогостоящих стержневых матов. Он подходит для любого типа нагревательных элементов, но чувствительность к высоким температурам ограничивают его применения в случае, если такое отопление является основным. Согласно отзывам потребителей укладывать линолеум на теплый пол без защитного слоя фанеры бессмысленно, слишком высок риск повреждения кабеля или карбоновых полос. Вместе с тем этот материал проще других положить самостоятельно, без обращения в строительные фирмы.

Можно ли стелить напольное изделие на пол с подогревом?

Идет много споров о том, можно ли стелить данный вид покрытия на обогреваемый пол. Одни утверждают, что этого нельзя допускать ни в коем случае из-за того, что материал покрытия при нагревании выделяет токсичные элементы. Другие говорят о недолговечности линолеума, что из-за нагрева материал покрытия будет деформироваться, и это неизбежно приведет к трещинам и неровностям.

Однако прогресс не стоит на месте. И к счастью, он коснулся и производства линолеума. Новые технологии позволяют создать такой материал, которому не страшны колебания температуры, а состав таких покрытий не будет обладать токсическими свойствами. Поэтому ответ на данный вопрос однозначен – современный линолеум может быть использован для покрытия обогреваемого пола наряду с другими материалами. Главное, при этом – правильный выбор данного материала и технологии обогрева.

Про обогрев скажем сразу: под линолеум нужно монтировать инфракрасные пленочные поля. Этот вид обогрева будет более мягким и комфортным. Данная технология обеспечит совместимость выбранного покрытия с использованием обогрева.

Крайне важно также, чтобы материал, из которого изготовлен линолеум, был безопасным для человека, токсически и климатически инертным. Обычно класс безопасности указывается в сертификате качества изделия, который не будет лишним запросить у продавца перед покупкой. Кроме того, в документах на линолеум должно быть указано, что данный материал может быть предназначен для покрытия пола, имеющего теплообогрев

Кроме того, в документах на линолеум должно быть указано, что данный материал может быть предназначен для покрытия пола, имеющего теплообогрев.

Если не обратить внимание на эти факты, можно купить несоответствующий линолеум, и в процессе эксплуатации пол будет выделять неприятный запах, связанный и токсичными соединениями, входящими в состав материала. Также можно заметить, что такой пол будет покрываться волдырями и растрескиваться

Плюсы и минусы инфракрасного обогрева

Современный способ ИК обогрева дома посредством монтажа плёночной системы имеет как достоинства, так и недостатки. Полотно с карбоновым носителем укладывают не только под ламинат, но также под плитку и линолеум. Эти покрытия хорошо накапливают тепло и передают его помещению. Инфракрасный способ подогрева ценится за ряд плюсов:

• Плёночный слой монтируется только в тех местах, где присутствуют люди. Это позволяет экономить расход материала и энергии.
• Система, включающая ИК прослойку, выдерживает температуру до -70 градусов. Поэтому ее можно безбоязненно оставлять зимовать в неотапливаемом коттедже.
• ИК излучение абсолютно безопасно для человека, так как его спектр полностью идентичен солнечным лучам.
• Монтаж всей системы не требует наличия специальных навыков. Инфракрасный тёплый пол под ламинат, кафельную плитку или линолеум можно собрать самостоятельно.
• В случае выхода из строя отдельной полосы конструкция остается работоспособной, так как используется параллельное подключение.
• Тёплое основание легко демонтировать при необходимости ремонта и замены вышедшего из строя элемента.
• При эксплуатации системы теплыми остаются нижние слои воздуха, то есть прогревается в первую очередь пространство, где находится человек.

Объективная оценка инфракрасного теплого пола требует рассмотрения минусов. Такая система при всех своих достоинствах является энергозатратной. Именно поэтому монтировать ИК-плёнку во всем доме считается нецелесообразным. Чаще всего ее используют при обустройстве пола в небольших помещениях, где необходимо создать особо теплые условия: ванной, детской. При этом в целях экономии систему подключают только на время эксплуатации комнаты. Разогрев карбона происходит в считанные секунды.

Второй минус заключается в высоком риске короткого замыкания, возгорания и удара электрическим током. В-третьих, система зависима от электропитания. Поэтому при частых отключениях электричества пол не выполняет возложенную на него функцию отопления. Еще один отрицательный момент связан с возможной перестановкой мебели в комнате. Так как плёнку не укладывают под габаритные предметы, в случае перепланировки интерьера придется демонтировать покрытие и перестилать плёночный материал.

Укладка пленочного пола

Пленка ИК теплого пола должна разрезаться и укладываться согласно предварительно подготовленного плана (схемы). Как только она готова, можно производить ее распределение по поверхности, после чего зафиксировать при помощи липкой ленты (скотча). Пленка должна укладываться на теплоизоляцию.

Есть определенные требования, которые запрещают определенные действия при монтаже нагревательных элементов. Пленка не должна крепиться по всему своему периметру. Достаточно выбрать лишь несколько мест, а для склеивания выбирать скотч с двумя липкими сторонами.

Что касается теплоизолятора, то он не должен иметь фольгированную основу. Монтаж инфракрасного теплого пола под ламинат должен осуществляться медными лентами, проводящими ток, к теплоизолятору. Укладку нагревательных элементов следует по длине всего помещения. Меньше будет проводов и мест соединения, если длина пленки будет доходить до максимума. При этом у реализаторов теплых полов следует учитывать то, какой максимальной длины может один отрезок пленки. По плану лучше всего устраивать места соединения проводов недалеко от стен или в идеале – под плинтусом или рядом с ним.

Также осуществляется подключение всех датчика теплого пола к электросети. До укладки ламината в качестве напольного покрытия следует проверить работоспособность системы отопления, чтобы в дальнейшем не производить демонтаж покрытия пола. Не лишним будет произвести измерение при помощи тестера оммического сопротивления системы.

Поверх инфракрасного теплого пола до монтажа ламината следует проложить слой гидроизоляции в виде полиэтиленовой пленки. Перекрытие каждого последующего ряда должно составлять 30-40 см. Стыки между собой проклеиваются скотчем.

Комплектация и структура пола

Комплект плёночного тёплого пола состоит из:

1. Нагревательных элементов, имеющих среднею ширину от 500 до 1000 мм. Длина различна, но рекомендована не более 8 метров. Режется полотно на необходимый размер по специальным полосам.
2. Клемм для соединений схемы.
3. Термодатчика — он отвечает за уровень нагрева.
4. Терморегулятора (блока управления) — бывает электронным и электромеханическим. Имеет разный дизайн и систему индикации, а вот подключение к питанию, к элементам нагрева и термодатчику схоже.
5. Часто в наборе присутствует кабель необходимого размера.
6.  Обязательно есть материал для изоляции, в виде битумной ленты.

При выборе тёплого пола под ламинат, необходимо учитывать уровень мощности. Стандартной является – 150 или 220 Вт/м², не часто, но бывает 440 Вт/м². Для ламината мощность свыше 150 Вт не требуется, этого хватит для нагрева пола до 40 ºС, тем более, что температура выше для ламината противопоказана.

Понадобиться подложка под половое покрытие, имеющая толщину не меньше 3 мм. В идеале должно иметь одну фольгированную сторону, отражающую инфракрасное излучение от основания, тем самым, всё тепло идёт вверх

Важно, чтобы она не проводила ток.  Потребуется скотч, одно и двухсторонний.

Инфракрасный плёночный пол — узкое полотно, оснащённое нагревательными элементами, на него стелется напольное покрытие (ламинат). У данных моделей нагревательными источниками служат карбоновые полосы, они бывают сплошными или с напылением, которые со всех сторон прикрыты материалом из лавсана или полиуретана. По толщине конструкция от 0,2 до 2 мм.

В уложенном виде структура инфракрасного тёплого пола состоит из следующих слоёв, и выглядит так:

Ламинат — половое покрытие.
Подложка — подойдёт виниловая или полиэтиленовая

Она пропускает тепло, а воду задерживает, что немаловажно

Критерии выбора

Модели выпускаемых теплых инфракрасных пленочных полов имею отличительные технические показатели. При выборе системы следует учитывать некоторые факторы:

1. Качество и размер пленки. В характеристиках к изделию указывается характеристика и материал изготовления теплого пола. Чем плотней и больше имеет слоев пленочное покрытие, тем выше устойчивость к механическим повреждениям. Ширина рулона подбирается в зависимости от конструктивных особенностей помещения и его площади.
2. Мощность. На величину такого параметра влияет размер отапливаемой комнаты и предназначение самой системы теплого пола. Для оборудования, которое устанавливается как основной обогрев, требуется достаточно высокий показатель мощности.
3. Целостность и комплектация системы. При покупке теплого пленочного пола необходимо визуально осмотреть изделие, чтобы исключить наличия повреждений. Также проверятся наличие всех элементов входящих в комплектацию отопительного устройства.

Качественную систему инфракрасную систему теплого рекомендуется приобретать в специализированных магазинах, где предоставляется сертификат качества на продукцию и гарантия ее использования.
