Ремонт газовой колонки своими руками: устраняем проблемы в домашних условиях

Описание агрегата

Внутреннее устройство газовых водонагревателей проточного типа однотипно и почти не отличается у разных производителей. Основное различие может быть в дополнительных опциях (дисплей, автоматическое зажигание газа, второй термодатчик и прочее), во внешнем виде устройства или в конструкции.

Это теплообменник газовой колонки, он может выглядеть по разному у разных производителей, но принцип работу у него один.

Внутри установлен теплообменник – ребристая трубка из меди, по которой движется водный поток. Стоящая под теплообменником горелка нагревает трубку и вода, проходящая внутри нее – нагревается. При малом напоре воды или его отсутствии, входящий поток перекрывается клапаном (шторкой), к которому прикреплен включатель поджога искры. Это сделано для пожаробезопасности.

Конструкция газовых водонагревателей

Чтобы отремонтировать любое оборудование, необходимо знать его конструктивные особенности.

Для коммунально-бытовых нужд используются газовые водонагреватели 3-х основных типов:

• накопительные;
• проточные;
• комбинированные.

Наиболее популярны газовые проточные водонагреватели. Сокращенно ГПВН. ГОСТом они определяются как водонагреватели мгновенного действия. В таких приборах вода нагревается только при включенном кране.

Стандартная схема ГПВН включает в себя множество элементов, сгруппированных в зависимости от выполняемых функций: газовый тракт, тракт сгорания, водяной контур и т.д. К примеру, горелки относятся к газовому тракту, а теплообменник – к тракту сгорания

Технические требования к бытовым проточным газовым водонагревателям, оснащенным атмосферными горелками устанавливает ГОСТ Р 51847-2009. Там же дается их классификация.

Газовая колонка не зажигается

Когда техническое устройство отказывается зажигаться, причин может быть несколько.

Поломанный запальник. Когда запальник не исправен, он не может гореть, в этом случае требуется обратиться в газовую службу. Квалифицированный специалист заменит неисправный элемент, самостоятельно производить замену не рекомендуется – это реальная опасность.

В агрегатах последних моделей предусмотрено наличие электронного розжига, это означает, что если зажигание отсутствует, газ отсекается клапаном, и подача голубого топлива прекращается.

В инструкции по ремонту газовых колонок описано, что нужно делать, иногда достаточно просто заменить батарейку. Когда в инструкции никаких рекомендаций нет, остается единственный выход – обратиться в ремонтный сервис.

Если нет вентиляционной тяги, газовая колонка никогда не зажжется, проверьте уровень тяги с помощью бумажной полоски – просто поднесите бумагу к вентиляционной решетке. Заметили, что положение листа не меняется – с тягой, действительно, проблемы. В этом случае ремонт газовой колонки своими руками сводится к прочистке вентиляционных колодцев.

Сделать это самостоятельно поможет металлический ершик на конце длинной гибкой проволоки, но не следует ожидать одобрения подобных действий со стороны работников коммунальной службы.

Если в механизме износилась мембрана, то горелка не срабатывает, данный элемент деформируется быстро не зависимо от стоимости оборудования – максимум за период времени от 5 до 8 лет.

3 NEVA 4511

Популярная отечественная газовая колонка Neva 4511, в отличие от своих конкурентов, может работать на сжиженном газе. Мощный гидрогенератор обеспечивает производительность 11 л/мин, а качественный нагревательный элемент мощностью 21 кВт быстро поднимает температуру воды до необходимой. Настенный способ крепления удобен, так как экономит пространство в помещении.В многочисленных отзывах о газовой колонке Нева покупатели выделяют удобное управление, небольшие габариты и низкую стоимость в качестве сильных сторон. На дисплее отображается актуальная информация о температуре воды в аппарате. Корпус окрашен качественной эмалью, не содержащей свинца, благодаря чему нагреватель экологически безопасен. Диапазон рабочего давления от 0,3 до 6 атм – идеально подходит для бытовых сетей. К слабым сторонам относят наличие шумов при работе и низкую надежность некоторых узлов.

Причины неполадок и ремонт своими руками

Использование газовых колонок, впрочем, как и любого другого оборудования, сопровождается неполадками, частыми или редкими. При этом есть такие неисправности, устранять которые могут лишь специалисты, имеющие для того необходимые знания и допуск. Но есть и такие, которые вполне можно устранить своими руками, вот их мы и рассмотрим.

Видео — не исправность датчика

Видео — ремонт китайской газовой колонки

1. Наиболее «популярным» типом поломки считается то, что она попросту не включается. Если розжиг у нее электронного типа, то вы можете легко решить подобную проблему – просто проверить батарейки и, если потребуется, поменять их на новые. Зачастую подобные неприятности настигают владельцев уже через год после приобретения, так как батарейки служат преимущественно столько.
2. Также при использовании газового водонагревателя может случиться, что вода в ней не прогревается либо же прогревается, но недостаточно хорошо. Зачастую причиной таких проблем является водный узел, а точнее, его дефект. В итоге мембрана перестает реагировать на то, что в водопроводной системе изменяется давление. И если данная мембрана прекратит растягивание под напором воды, то, как следствие, газовый клапан не откроется, или же откроется, но не полностью. Для решения этой проблемы вы должны хоть в общих чертах знать устройство газовой колонки, потому что дефект может быть нескольких типов.
   1. Если скопились солевые отложения.
   2. Если система засорилась.
   3. Если образовались трещины и прочее.

Для устранения такой неполадки вы должны, прежде всего, отсоединить колонку от газоснабжения, затем произвести чистку водонапорного блока и проверку мембраны.

Если же внутренние элементы прибора покрылись сажей или грязью, то это тоже может привести к выходу из строя. Дабы решить такую проблему, вы должны снять наружный корпус устройства, затем прочистить каждый из элементов, используя для этого пылесос.
Следующим признаком того, что газовая колонка перестала работать правильно, может быть затухание горелки сразу же после включения. Это случается из-за того, что засоряется канал вентиляции. Современные модели газовых колонок оборудуются на такой случай специальными датчиками, которые сообщат владельцу, если тяга будет отсутствовать. После этого немедленно следует отключить подачу газа. Далее должен проверяться дымоход. Для этого демонтируется заглушка и удаляется все, что накопилось там.

Важно! Проверить тягу дымохода можно старым «дедовским» способом: поднести к нему зажженную спичку. Если огонь на спичке будет отклоняться в направлении дымохода, значит, с ним все в порядке

Если же этого не произошло, то он нуждается в полной чистке.

Именно по этой причине газовую колонку следует обследовать ежегодно – лишь так она будет работать правильно.

Советуем так же ознакомится с основными требованиями

3 ARISTON SGA 200

Лучшим сочетанием цены и качества может похвастаться итальянская газовая колонка  Ariston SGA 200. Устройство накопительного типа оснащено резервуаром вместительностью 195 л. При напольном варианте монтажа нагреватель имеет высоту 170 см. Производитель полностью адаптировал нагреватель под особенности российского газа, допускается применение сжиженного топлива.  Устойчивая работа газовой колонки сохраняется даже при пониженном давлении углеводородного сырья. Особая теплоизоляция бака из пенополиуретана позволяет снизить потери тепла до 20%. За безопасность при эксплуатации отвечает датчик дымоудаления, термопара и сенсор предельной температуры. Прибор может подогревать воду в отсутствии электрической энергии.

Домовладельцы и специалисты в области водоснабжения лестно отзываются о компактности, производительности и доступности модели. Комфорт при эксплуатации обеспечивает индикаторы нагрева и включения. Из недостатков отмечается затухание запальника даже после полного нагрева прибора.

Как устроен теплообменник

Теплообменник, или радиатор, создан для нагрева воды от горелки. Поток протекает по трубкам змеевика, мгновенно прогреваясь от горящего топлива. Чаще всего блок бывает стальной или медный. Сколько весит устройство? Медный прибор — от 3 до 3,5 кг. Стальной аппарат намного тяжелее, по этой причине он обладает более низким КПД.

Особенности стального изделия:

• Более низкая стоимость по сравнению с медным.
• Благодаря пластичности материала нагрев не наносит вреда поверхности.
• Отличается стойкостью к коррозии.

Медный прибор:

• Обладает высоким КПД, быстрым нагревом.
• Изделия, которые содержат дополнительные примеси, стоят дешевле.
• Стойкость к коррозии.
• Небольшой вес, если это чистая медь.

Стараясь удешевить производство, фирмы-изготовители добавляют в медь примеси. Из-за этого радиатор нагревается неравномерно, что приводит к прогоранию отдельных частей. Некоторые покрывают поверхность жароустойчивой краской, но это приносит мало результатов. Срок службы не превышает 2-3 лет.

Медь более стойко противостоит коррозии, чем сталь. Большинство производителей не указывают, сколько меди уходит на производство изделия, убеждая, что теплообменник выполнен из толстого слоя.

Сколько стоит замена радиатора газового котла? Если учитывать покупку нового прибора, доставку и монтаж, то дешевле будет отремонтировать теплообменник.

Восстановление фланцев патрубка газовой колонки пайкой

Как то на глаза попались два отрезка медных трубок с фланцами, на которые были надеты накидные гайки-американки. Эти детали предназначены для монтажа водопровода из медных труб.

При пайке теплообменника газовой колонки я вспомнил о них, и возникла мысль восстановить ранее треснувший медный патрубок, соединяющий выходную трубу теплообменника с водопроводом горячей воды, припаяв к ним новые фланцы, без дела пылившиеся на полке. Задача несколько усложнялась, так как у имеющихся в наличии деталей медная трубка была согнута под прямым углом. Пришлось взяться за ножовку по металлу.

Сначала была отпилена часть трубки с фланцем в том месте, где начинается изгиб. Далее с противоположного конца была отпилена расширенная часть трубки для дальнейшего применения в качестве соединительного кольца. Если бы трубка была прямой, то пилить бы не пришлось. В результате получилось два отрезка трубки длиной около сантиметра.

Следующий шаг – это отпиливание от патрубка треснутого фланца. Отпиленный кусок трубы должен быть по длине равен отрезку трубы с фланцем, подготовленным для ремонта на предыдущем шаге.

Как видите на фотографии, отпиленный кусок патрубка газовой колонки в месте образования фланца имел много трещин.

На фотографии представлены подготовленные для соединения пайкой детали. Слева – конец патрубка газовой колонки, справа – новый фланец с накидной гайкой, посередине – соединительное кольцо.

Перед пайкой нужно проверить, как стыкуются подготовленные детали между собой. Трубки патрубка должны входить в кольцо легко, с небольшим зазором.

Сопрягаемые поверхности трубок и кольца перед соединением пайкой необходимо предварительно зачистить мелкой наждачной бумагой, чтобы удалить слой окисла. Зачищать кольцо внутри удобно, обернув наждачной бумагой круглый стержень, например рукоятку небольшой отвертки. Далее зачищенные поверхности необходимо залудить тонким слоем оловянно-свинцового припоя ПОС-61 с помощью паяльника мощностью 60-100 ватт. В качестве флюса лучше всего использовать кислотный хлористо-цинковый флюс, проще говоря, соляную кислоту, гашеную цинком. Так как паяются медные детали, то подойдет и канифоль или аспирин.

При пайке нужно обеспечить, чтобы стык труб оказался внутри кольца приблизительно посередине. Если после лужения трубки не захотят входить в кольцо, то нужно разогреть их паяльником, припой расплавится и трубки войдут. Не забудьте перед спайкой патрубка надеть на трубку накидную гайку.

После того, как трубки сочленены, останется только заполнить зазор расплавленным припоем. Как видите на фотографии, получилось вполне герметичное и механически прочное соединение. Патрубок отремонтирован, и можно устанавливать его на место в газовую колонку, будет служить не хуже нового.

Проверка показала герметичность патрубка в месте пайки, но течь возникла на другом его конце, по той же причине появилась микротрещина. Пришлось таким же способом отремонтировать и второй конец патрубка. Работает с отремонтированным патрубком газовая колонка уже более года. Протечек воды не наблюдалось.

По такой технологии можно восстанавливать герметичность не только медных и латунных трубок, но и трубок из нержавеющей стали и железа. Технология применима не только для ремонта газовых колонок, но и для ремонта других аппаратов и машин, включая автомобили.

4 ELECTROLUX GWH 11 PRO INVERTER

Пространство типовых домов слишком ограниченно, но не стоит из-за этого отказываться от бытового комфорта. Компактная и тихая колонка PRO Inverter от «Электролюкс» специально разработана для российских условий, а потому может быть установлена даже в самой миниатюрной квартире. Тепловая мощность у «малышки» составляет 22 кВт, водонагрев производится со скоростью 11 л/мин., равномерно как при слабом напоре воды, так и при минимальном давлении газа. Когда подключаются другие точки, активируется надежная автоматика, удерживающая температуру на одном уровне без участия человека.

Поскольку устройство относится к газовому оборудованию, рассчитанному на непрерывную работу, особое внимание производитель уделил системам защиты: при слабой или обратной тяге подача газа перекрывается, термостат защищает конструкцию от перегрева, предусмотрен встроенный клапан аварийного сброса давления, детектор потока и электронный контроль пламени на горелке. При всей кажущейся сложности управление осуществляется очень просто, опять-таки с помощью электроники и информационного табло со всеми необходимыми данными, включая индикацию заряда батареек для автоподжига

Из минусов следует отметить сложность настройки для неспециалистов и дефицитность запасных частей в случае маловероятного выхода из строя.

Виды

На сегодняшний день на рынке газовых приборов представлен широкий выбор различных моделей газовых горелок. Если взять, в общем, то все газовые нагреватели работают по одному принципу и отличаются между собой следующими характеристиками.

Мощностью.

Чем больше мощность нагревателя, тем больше воды он сможет нагреть за короткий промежуток времени.

Среди массово распространённых видов мощность можно отметит следующие три:

1. Нагреватель с мощностью в 28 кВт.
2. Нагреватель с мощностью в 26 кВт.
3. Нагреватель с мощностью в 17 кВт.

Последний вид имеет низкую стоимость, но в то же время не может обеспечивать одновременно горячей водой ванную и кухню. Как правило, большинство пользователей выбирают второй вид, так как он имеет оптимальное соотношение цена производительность.

Безопасностью эксплуатации устройства.

Является одним из основных критериев при выборе нагревателя. Несмотря на передовые технологии все же случаются случаи, когда отключают воду или газ и чтоб не допустить утечку топлива или продуктов горения колонки оборудуют следующими датчиками.

1. Датчик отключения газа, в случае если пламя погаснет.
2. Датчик горения. Является дублирующим и также отключает подачу газа, в случае если пламя потухло, и первый датчик не сработал.
3. Клапан сброса давления воды. Предотвращает от разрыва водопроводных труб колонки в случае высокого давления в системе.
4. Датчик открытия и закрытия крана с водой. Выполняет функцию включения и выключения нагревателя при открытии крана.
5. Датчик тяги. Предотвращает включение колонки в случае отсутствия тяги, при этом позволяет избежать отравления угарным газом.
6. Датчик давления воды. Препятствует включению нагревателя в случае низкого давления в водопроводе.
7. Термостат. Обеспечивает отключение подогрева воды, когда температура достигла нужной отметки.

Это основной перечень защитных датчиков, которыми должна быть оборудована современная газовая колонка. В случае отсутствия одного из них такой прибор крайне не рекомендовано использовать с точки зрения безопасности.

Вид поджога.

Поджог может осуществляться одним из двух видов.

1. Пьезовый относится к механическому виду, то есть подпаливать придётся вручную.
2. Автоподжог работает при помощи батареек и является автоматическим. Принцип работы тот, что и в пьезовом поджоге только без участия человека. Также к автоматическому поджогу относится гидротурбинный розжиг, работающий от электрогенератора.

Дополнительными функциями.

К этим функциям относится наличие ЖК-дисплея отображающий различную информацию, дополнительные настройки и т. д.

Типичные проблемы

Чаще всего владельцам газового водонагревателя приходится сталкиваться со следующими ситуациями.

Засорился теплообменник

Из-за высокой жесткости воды или слишком высокой температуры нагрева воды в теплообменнике со временем образуется накипь. Это обуславливает необходимость регулярного промывания данной детали со средствами, удаляющими накипь (в домашних условиях чаще всего применяют раствор лимонной к-ты). Если вы заметили, что теплая вода поступает с низким напором, в то время как давление холодной воды высокое, то это признак засора в теплообменнике. Также при избытке накипи колонка вообще может не включаться либо отключаться после недлительной работы.

Еще один способ чистки теплообменника смотрите в коротком видео ниже.

Вода не нагревается до нужной температуры

Обнаружив данную проблему, в первую очередь следует удостовериться в правильных настройках мощности аппарата. Если с настройками все в порядке, причиной недостаточного нагрева воды может выступать загрязнение теплообменника (как внутреннее из-за накипи, так и снаружи из-за избытка сажи) либо слишком низкая температура входящей воды (это характерно для зимнего периода).

Колонка не зажигается.

Наиболее частой причиной данной ситуации является недостаточная вентиляция, которая может заключаться как в загрязнении вентиляционного колодца (в дымоходе со временем накапливается сажа, а также может попасть посторонний предмет), так и в отсутствии достаточного притока воздуха в помещение (например, после замены окон). Для устройств, работающих на батарейках, ситуация, когда аппарат совсем не включается, обычно связана с полной разрядкой элементов питания. Кроме того, оборудование не будет включаться, если напор воды слишком слабый (это также относится и к напору газа), повредилась мембрана или возникла утечка газа. В этих случаях работе колонки будет препятствовать система защиты устройства.

Следующее видеоруководство поможет самостоятельно заменить мембрану в водяном блоке колонки.

Горелка аппарата гаснет во время работы

Подобная неисправность может быть вызвана проблемой с температурным датчиком, изношенностью мембраны в водяном узле, плохой тягой или выходом из строя электрического клапана.

Течь из теплообменника

Такая проблема характерна для деталей низкого качества, в которых медь соединена с разными примесями. В местах примесей поверхность теплообменника окисляется и со временем там образуются свищи. При данной проблеме радикальным решением будет замена теплообменника, но во многих случаях деталь можно запаять с помощью паяльника (если повреждения небольшие) или газовой горелки. Информацию о том, как это сделать самостоятельно вы найдете в нашей статье «Как запаять газовую колонку?».

Возможные причины

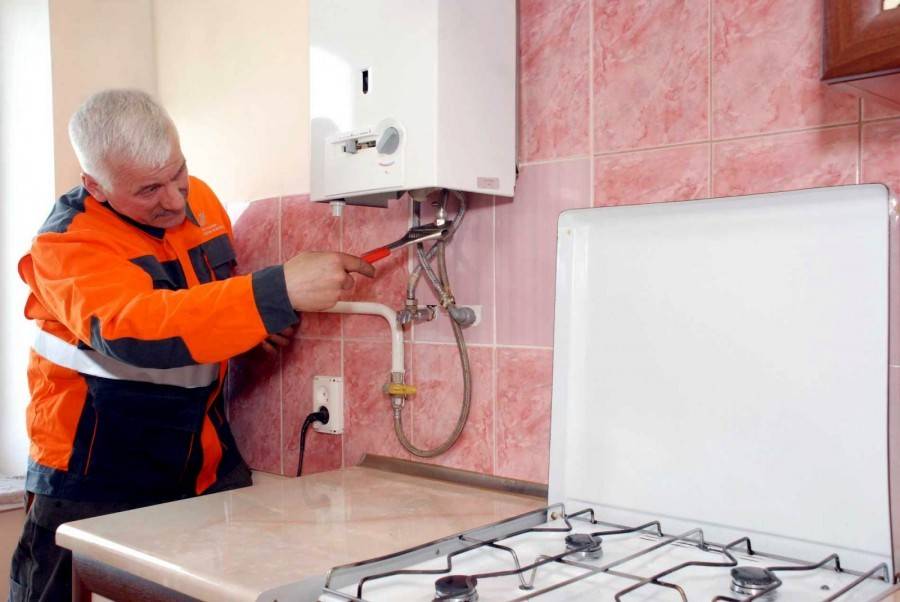

В случае неправильно присоединённых труб, система защиты водонагревателя сама перекрывает поступление газа, из-за чего она не включается. Схема подключения труб очень проста:

Слева подключается труба подачи газа, в центре – труба, подающая холодную воду, а справа – труба для выхода горячей воды.

Также необходимо убедиться в том, что все краны запорной арматуры подачи газа находятся в открытом положении. Вполне может быть, что после установки нового оборужования вы просто забыли включить один из них. Все краны с ручками жёлтого цвета должны быть открыты.

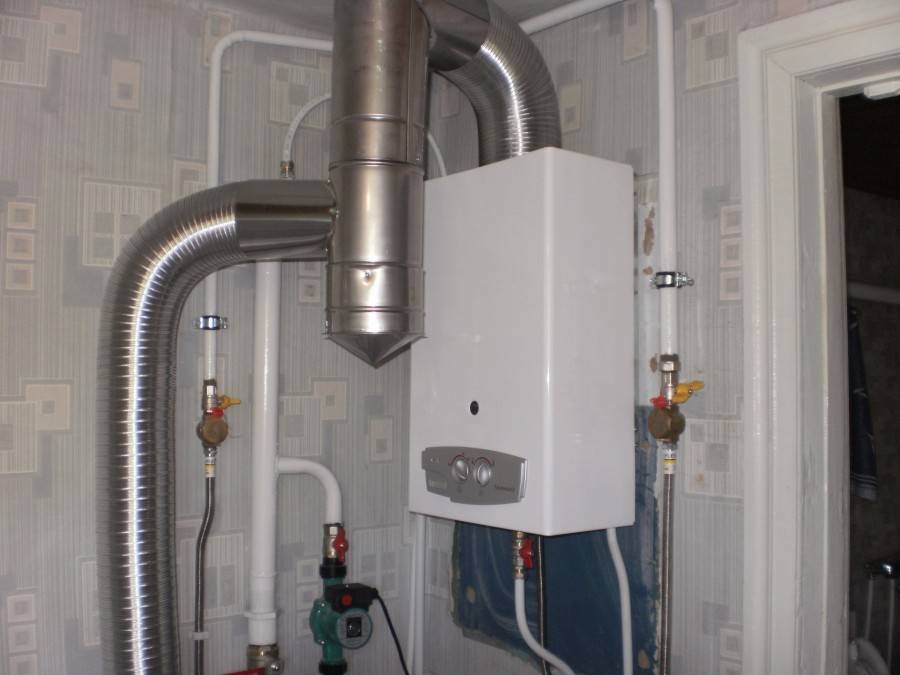

Отсутствует или плохая тяга в дымоходе.

Скопившаяся сажа, попадавший в дымоход строительный мусор или другие посторонние предметы могут препятствовать удалению продуктов сгорания через дымоход, что создаёт опасность не только для здоровья, но и для жизни жильцов.

вытяжка

Наличие тяги в дымоходе легко можно проверить самостоятельно. Для этого надо просто поднести к входному отверстию горящую спичку. Если её пламя устремится в направлении отверстия, то дымоход работает исправно. В противном случае придётся искать причину, почему нет тяги. Как видим, обыкновенная спичка может помочь в устранении опасной неисправности и защитить ваших домочадцев от отравления угарным газом.

Если тяги нет, убедитесь, что над выходом вентиляционной шахты нет препятствий, например, спутниковой антенны. В этом случае проблема вполне решается без обращения за помощью к специалистам.

Если правильной работе дымохода не препятствуют никакие внешние обстоятельства, то, однозначно, вы имеете дело с его загрязнением. Что делать в этой ситуации? Конечно, можно попытаться произвести его чистку самостоятельно, но существует вероятность повреждения ответвлений из соседних квартир.

Повышенная чувствительность реле.

Наиболее вероятная причина неисправности – повышенная чувствительность теплового реле, защита которого срабатывает от перегрева, прекращает подачу газа и колонка гаснет.
