Назначение бака в системах открытого типа
Указанное приспособление используется в системах отопления для предотвращения ее поломок при увеличении объема и давления теплоносителя, что происходит при нагревании.
Если быть точным, то при повышении температуры воды, циркулирующей в системе, от 5 до 100 °C ее объем становится на 4% больше. И это много, так как деться ей в трубах и радиаторах некуда — там нет свободного места.
В расширительный бак открытого типа выдавливаются излишки теплоносителя из системы отопления, что исключает поломку ее частей в результате возросшего давления. Которое возникает потому, что воду нельзя сжать, а сама она заметно увеличивается в объеме при повышении температуры. После остывания теплоноситель возвращается в систему отопления
В результате несколько сот грамм в небольшой системе отопления или несколько литров в достаточно крупной повышают давление до критических значений и приводят к возникновению мощных гидроударов.
Что влечет за собой выдавливание прокладок, поломку фитингов, радиаторов и дорогостоящий ремонт – все это в самый неподходящий момент.
А после того как температура теплоносителя снизится, его излишки опять становятся необходимыми для эффективного функционирования системы, поэтому они должны быть возвращены, причем в полном объеме. В случае испарения запасы жидкости необходимо пополнять.
Как сделать своими руками из пластиковой тары или нержавейки
Расширительную ёмкость можно сделать самостоятельно. Для этого подойдёт резервуар 10—12 литров (в зависимости от точных расчётов объёма теплоносителя общей системы).

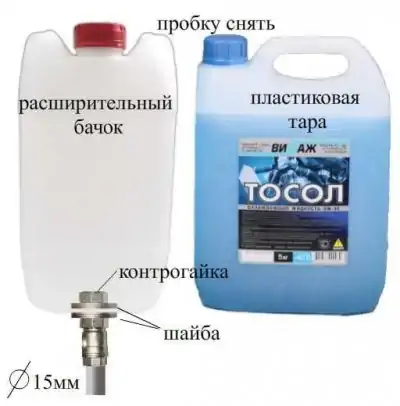

При наличии готовой основы, к примеру, пластиковой тары, следует проверить её ёмкость (обычными 3-литровыми банками), а потом уже крепить недостающие элементы.
Обычно бак делают из листовой нержавейки 2—4 мм толщины.
Инструменты:
- сварочный аппарат, электроды для сваривания;
- болгарка с соответствующими кругами;
- листовой металл (нержавейка);
- патрубки;
- различные болты, набор штуцеров;
- резиновые прокладки;
- щётка, перчатки, защитная маска;
- масляная краска;
- теплоизоляционные материалы;
- напильник по металлу;
- рулетка;
- схема бака со всеми размерами.
Разметка листа металла
Прежде всего, необходимо сделать разметку на листовом металле. Для этого можно воспользоваться картой раскроя с бумажными деталями, позволяющими использовать металл с наименьшими отходами. При стыковке на листе двух деталей, обязательно нужно учесть толщину круга болгарки, которая может «съесть» несколько миллиметров.
Важно! Все работы следует проводить аккуратно с последующей зачисткой краёв
Вырезание заготовок
Корпус бака состоит из пяти или шести прямоугольников (в зависимости от наличия крышки). При желании можно верхнюю деталь крышки разделить на две части так, как будет удобно, приварив одну часть к основанию, а вторую прикрепив на завесы.
Сварка самодельного прибора
Вырезанные заготовки нужно поставить под прямым углом и приварить. Способ крепления может быть разным — газ отлично подойдёт для 2-х мм стальных листов, а с 3—4 мм листами хорошо работать электросваркой.
В дне корпуса необходимо проделать отверстие и приварить туда патрубок, по которому теплоноситель будет попадать в бак. Сам патрубок, соответственно, присоединить к контуру общей системы отопления.
Утепление
Открытая структура отопления отличается установкой расширительного бачка в самой высокой точке системы. Обычно, это неотапливаемый чердак, где зимой температура зачастую минусовая. При таких условиях вода в бачке может замёрзнуть, повредив всей системе. Чтобы избежать такой проблемы резервуар следует утеплить специальными материалами, к примеру, базальтовой ватой.
Такой теплоизоляционный материал устойчив к высоким температурам, что является необходимым условием, т. к. вода в баке, при повышенных градусах, закипает.
Добавление масла
В конструкцию самодельного бачка, кроме главного патрубка, соединяющего резервуар с системой, привариваются дополнительные элементы:
- для подпитки системы или добавления теплоносителя (воды, масла);
- для аварийного слива лишнего теплоносителя в канализацию.
Важно! Патрубок для слива нужно располагать выше предельного уровня заполнения бака, чтобы избежать переливания жидкости через верх. Через отверстие в крышке вода из бака испаряется и в систему может попадать воздух. Это приводит к перегреву труб и плохой циркуляции теплоносителя
Чтобы решить эту проблему профессионалы рекомендуют залить в бачок чуть-чуть масла. Оно затянет поверхность теплоносителя тонкой плёнкой, создавая, таким образом, защитный слой от проникновения воздуха
Это приводит к перегреву труб и плохой циркуляции теплоносителя. Чтобы решить эту проблему профессионалы рекомендуют залить в бачок чуть-чуть масла. Оно затянет поверхность теплоносителя тонкой плёнкой, создавая, таким образом, защитный слой от проникновения воздуха
Через отверстие в крышке вода из бака испаряется и в систему может попадать воздух. Это приводит к перегреву труб и плохой циркуляции теплоносителя. Чтобы решить эту проблему профессионалы рекомендуют залить в бачок чуть-чуть масла. Оно затянет поверхность теплоносителя тонкой плёнкой, создавая, таким образом, защитный слой от проникновения воздуха.
Как и где ставится расширительный бак
Итак, мы собираемся своими руками спроектировать и собрать систему отопления. Если она еще и заработает — нашей радости не будет предела. Есть ли инструкция по установке расширительного бачка?
Открытая система
В этом случае ответ подскажет простой здравый смысл.
Открытая система отопления представляет собой, в сущности, один большой сосуд сложной формы со специфичными конвекционными потоками в нем.
Установка котла и отопительных приборов в нем, как и монтаж трубопроводов, должны обеспечить две вещи:
- Быстрый подъем нагретой котлом воды в верхнюю точку отопительной системы и ее слив через отопительные приборы самотеком;
- Беспрепятственное перемещение пузырьков воздуха туда, куда они устремятся в любом сосуде с любой жидкостью. Вверх.
- Установка расширительного бачка отопления в открытой системе всегда выполняется в ее верхней точке . Чаще всего — вверху разгонного коллектора однотрубной системы. В случае домов верхнего розлива (хоть вам и едва ли придется их проектировать) — в верхней точке розлива на чердаке.
- Сам бачок для открытой системы не нуждается в запорной арматуре, резиновой мембране и даже в крышке (разве что для защиты от мусора) . Это простой открытый сверху водяной бак, в который всегда можно долить ведро воды взамен испарившейся. Цена такого изделия равна стоимости нескольких сварочных электродов и квадратного метра стального листа толщиной 3-4 миллиметра.
Так выглядит расширительный бак для открытой системы отопления. При желании в люк в нем можно вывести водоразборный кран от водопровода. Но куда чаще он по мере испарения воды доливается обычным ведром.
Закрытая система
Здесь и к выбору бака, и к его монтажу придется отнестись достаточно серьезно.
Давайте соберем и систематизируем основную информацию, доступную на тематических ресурсах.
Монтаж расширительного бака системы отопления оптимален в том месте, где течение воды наиболее близко к ламинарному, где в отопительной системе минимум завихрений. Самое очевидно решение — расположить его на прямом участке розлива перед циркуляционным насосом. При этом высота относительно пола или котла значения не имеет: назначение бачка — компенсировать тепловое расширение и гасить гидроудары, а воздух мы прекрасно стравим через воздушные краны.

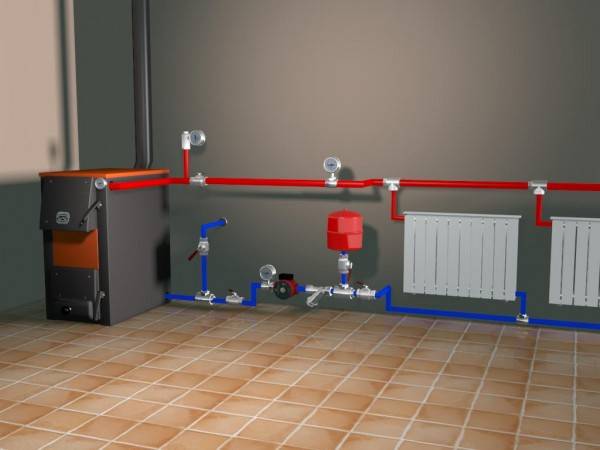

Типичная схема установки бачка. Его расположение в однотрубной системе будет таким же — перед насосом по ходу воды.
- Баки в заводской комплектации иногда снабжаются предохранительным клапаном, сбрасывающим избыточное давление. Однако лучше перестраховаться и убедиться, что в вашем изделии он есть. Если нет — докупить и смонтировать рядом с баком.
- Электрические и газовые котлы с электронными термостатами зачастую поставляются с встроенными циркуляционным насосом и расширительным баком отопления. Прежде, чем отправляться за покупками — убедитесь, что они вам нужны.
- Принципиальное отличие мембранных расширительных баков от тех, что используются в открытых системах — их ориентация в пространстве. В идеале теплоноситель должен поступать в бак сверху. Эта тонкость монтажа призвана полностью удалить воздух из того отсека бака, который предназначен для жидкости.
- Минимальный объем расширительного бачка для водяной системы отопления берется примерно равным 1/10 объема теплоносителя в системе. Больше — допустимо. Меньше — опасно. Объем воды в отопительной системе можно грубо рассчитать, отталкиваясь от тепловой мощности котла: как правило, берется 15 литров теплоносителя на киловатт.
- Манометр, смонтированный рядом с расширительным баком и подпитывающим вентилем (соединяющим отопление с водопроводом), может оказать вам неоценимую услугу. Ситуация с залипшим золотником предохранительного клапана, увы, не так уж редка.
- Если клапан сбрасывает давление слишком часто — это явный признак того, что с объемом расширительного бачка вы просчитались. Совсем не обязательно менять его. Достаточно приобрести еще один и подключить его параллельно.
- Вода имеет сравнительно низкий коэффициент температурного расширения. Если вы перейдете с нее на незамерзающий теплоноситель (например, этиленгликоль), вам опять-таки понадобится увеличить объем расширительного бака или установить дополнительный.

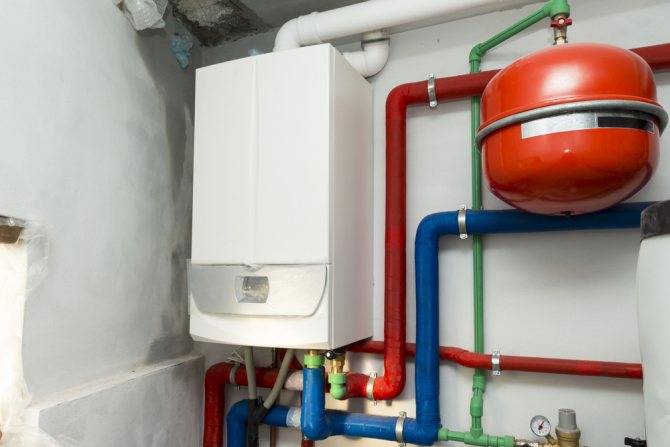

Расширительный бак на фото смонтирован по всем правилам: теплоноситель подведен сверху, бак снабжен манометром и предохранительным клапаном.
Для чего нужен расширительный бак?
В процессе нагрева вода имеет свойство расширяться – при повышении температуры увеличивается объем жидкости. В контуре отопительной системы начинает расти давление, которое разрушительно может воздействовать на газовое оборудование и целостность труб.
Расширительный бак (экспанзомат) выполняет функцию дополнительного резервуара, в который давлением выдавливает образовавшиеся в результате нагрева излишки воды. Когда жидкость остывает и давление стабилизируется, она по трубам возвращается обратно в систему.
Расширительный бак выполняет функцию защитного буфера, он гасит гидроудары, которые постоянно образуются в системе отопления из-за частого включения и выключения насоса, а также исключает вероятность возникновения воздушных пробок.
Чтобы уменьшить вероятность образования воздушных пробок и не допустить повреждения газового котла гидроударом, расширительный бачок следует монтировать перед теплогенератором, на обратке
Существует два разных варианта исполнения демпферных емкостей: открытые и закрытые типы. Они отличаются не только конструкцией, но и способом, а также местом монтажа. Рассмотрим особенности каждого из этих типов подробнее.
Расширительный бак открытого исполнения
Бачок открытого типа монтируют в верхней точке системы отопления. Изготавливаются емкости из стали. Чаще всего они имеют прямоугольную или цилиндрическую форму исполнения.
Обычно устанавливают такие расширительные баки на чердаке или мансарде. Возможен монтаж под крышей
Обязательно нужно уделить внимание теплоизоляции конструкции
В структуре емкости открытого типа имеется несколько отводов: для ввода воды, отвода остывшей жидкости, подвод контрольной трубы, а также выводная трубка для отвода теплоносителя в канализацию. Подробнее об устройстве и видах бака открытого типа мы писали в другой нашей статье.
Функции бака открытого типа:
- контролирует уровень теплоносителя в контуре отопления;
- если в системе температурный режим понизился, он компенсирует объем теплоносителя;
- когда меняется давление в системе, бак выполняет функцию буферной зоны;
- излишки теплоносителя удаляет из системы в канализацию;
- выводит воздух из контура.
Несмотря на функциональность открытых расширительных баков, они уже практически не используются. Поскольку имеют множество недостатков, например, большой размер емкости, склонность к коррозии. Их установка производится в системы отопления, которые работают только с естественной циркуляцией воды.
Экспанзомат закрытого типа
В системах отопления с закрытым контуром обычно монтируется расширительный бак мембранного типа, он оптимально подходит для любого типа газового котла и обладает большим количеством преимуществ.
Экспанзомат – это герметическая емкость, которая посредине разделена эластичной мембраной. В первой половине будут размещаться излишки воды, а во второй – обычный воздух или азот.
Закрытые расширительные баки для отопления, как правило, окрашены в красный цвет. Внутри бачка расположена мембрана, она выполнена из резины. Необходимый элемент для поддержания давления в расширительном бачке
Компенсационные баки с мембраной могут выпускаться в виде полусферы или в форме баллона. Что вполне подходит для использования в системе отопления с газовым котлом. Рекомендуем детальнее ознакомиться с особенностями монтажа баков закрытого типа.
Достоинства мембранных типов бачков:
- простота самостоятельной установки;
- устойчивость к коррозии;
- работа без регулярной доливки теплоносителя;
- отсутствие контакта воды с воздушной средой;
- работоспособность в условиях повышенной нагрузки;
- герметичность.
Газовое навесное оборудование обычно комплектуется расширительным баком. Но не всегда дополнительный резервуар с завода настроен правильно и может сразу же включатся в работу отопления.
Принцип работы приспособления
Расширительный бак является частью простейших систем отопления, работающих согласно законов физики. Когда перемещение жидкости по трубам, радиаторам осуществляется самотеком, энергию для этого обеспечивает перепад давления.
В противном случае наличие бачка не будет давать нужного эффекта. Что не защитит от повышения давления, гидроударов и последующих за ними поломок.
Важным преимуществом открытых расширительных резервуаров является их доступность. К примеру, бак получится изготовить даже из подручных материалов, которых хватает на дачных участках, в подсобных помещениях частных домов. Расширительной может стать любая металлическая или пластиковая емкость нужного размера, о чем свидетельствует фото
Сам резервуар при холодном теплоносителе никакого участия в работе системы отопления не принимает.
Все меняется, когда жидкость разогревается до значительных температур и создает избыточное давление в трубах, радиаторах, так как в таких ситуациях ее излишек активно создается и выдавливается в расширительную емкость. Где он находится до момента остывания теплоносителя, после чего самотеком опять попадает в трубы и радиаторы, котел.
Описанная процедура выполняется циклично, то есть на протяжении всего периода эксплуатации резервуара.
Из-за того, что система отопления является открытой, как и сам бак, то компенсация последствий расширения не может выполняться без участия человека.
Причина в том, что теплоноситель, пребывая в прямом контакте с воздухом, испаряется, причем, чем больше он нагревается, тем активней происходит такая процедура.
В результате пользователю приходится регулярно осуществлять контроль наличного уровня воды. И по мере необходимости доливать ее.
Выполняется указанная операция с помощью ведра или другой емкости с водой. Это малоприятно, поэтому систему можно автоматизировать, организовав подачу воды от системы водообеспечения, причем от любой: локальной или централизованной.
Следует знать, что геометрические формы и точные расчеты в случае с открытой расширительной емкостью абсолютно не важны. Основным условием эффективной работы является размещение в самой верхней точке системы и наличие достаточного объема емкости до переливного патрубка
Кроме того, используя дополнительное оборудование описанную процедуру можно сделать полностью автономной.
Но в таком случае теряются важнейшие преимущества всех открытых баков и систем отопления:
- дешевизна;
- полная автономность, то есть независимость от работоспособности, исправности и наличия в помещении каких-либо инженерных систем.
Все процессы в открытом баке происходят согласно естественному круговороту, без помощи насосов и прочего оборудования.
В результате для того, чтобы расширительный резервуар гарантированно был полезным, габариты самой системы должны быть умеренными, то есть не стоит использовать ее для обогрева коттеджей и зданий, площадь которых превышает 100 м².
Оптимальным местом размещения расширительных емкостей являются теплые чердаки. Так как там гарантированно будет самая высокая точка системы, а еще такое решение позволяет спрятать конструкцию с низкими эстетическими свойствами подальше от глаз
Если указанное правило игнорировать, то это может привести к существенным финансовым потерям, так как придется выполнять ряд переделок для обеспечения эффективности работы бака и всей системы, как одного целого.
Кроме того, должна быть ограничена высотность. Так как очень проблематично добиться ожидаемого результата при попытке обогрева таким способом более, чем двухэтажного здания.
Особенности регулировки гидроаккумулятора
Расширительные баки для водоснабжения поступают в продажу со стандартными настройками производителя — зачастую давление в воздушном отсеке уже установлено на значении 1,5 бар. Допустимое давление всегда указано на этикетке и производитель не рекомендует отклоняться от заданных параметров, особенно в сторону его увеличения.
Перед тем как приступить к регулировке, систему отключают от электросети и закрывают запорные вентили. Мембранный бак полностью опустошают, сливая воду — точный показатель давления можно измерить только при пустом отсеке для воды.
Далее снимают показатели давления с помощью точного манометра. Для этого с золотника снимают декоративный колпачок и подносят прибор. Если давление отличается от требуемого, то его приводят в соответствие, накачивая или стравливая лишний воздух.
Учитывая то, что производитель против отклонений от рекомендованных показателей давления, необходимо еще на этапе проектирования выбрать подходящее оборудование, параметры которого не будут конфликтовать между собой
При регулировке давления в газовом отсеке бака производитель заполняет его инертным газом, например, осушенным азотом. Это предотвращает коррозию внутренней поверхности. Поэтому пользователям также рекомендуется использовать для увеличения давления технический азот.
Настройка давления бака в системе водоснабжения
Давление в баке закрытого типа устанавливается всегда несколько ниже (на 10%), чем уровень давления при запуске насоса. Регулируя давление в устройстве можно корректировать напор воды. Чем меньшим будет давление газа в гидробаке (но не меньше 1 бар), тем больше он будет вмещать в себе воды.
Напор при этом станет неравномерным — сильным при наполненном резервуаре и все более слабым при его опустошении. Чтобы обеспечить сильный и ровный поток воды устанавливают давление в камере с воздухом или газом в пределах 1,5 бар.
Напор воды в водопроводе устанавливается с помощью реле. При настройке давления в расширительной камере необходимо учитывать эти значения
Регулировка гидробака в обвязке водонагревателя
Расширительный бак, который используется для горячего водоснабжения, изначально не должен содержать воды. Давление в устройстве устанавливается на показателе, который на 0,2 больше чем верхний порог отключения насоса.
Например, если реле настроено на отключение оборудования при показателях давления в 4 бар, то давление в газовом отсеке расширительного бака должно устанавливаться на значении 4,2 бар.
Установленный в обвязке водонагревателя, бак не служит для поддержания давления. Он призван компенсировать расширение тогда, когда происходит нагрев воды. Если установить давление в нем на меньшее значение, то в баке будет постоянно находиться вода.
Для чего нужно давление в системе отопления закрытого типа
Нормативные значения давления способствуют эффективной и налаженной работе всей отопительной системы.
Гарантирует ей высокий коэффициент выработки и равномерное распределение теплоносителя по трубам во всех помещениях.
Уровень давления задаёт параметр скорости напора воды. От этого напрямую зависит теплообменный процесс в системе, его интенсивность и её итоговый коэффициент полезного действия.
Стабилизация давления понижает показатель потери тепла, а жидкость, поступающая во все элементы системы отопления, сохраняет такую же температуру, что и получила в результате нагрева.
Виды расширительных баков и их сравнение
В отопительной системе могут быть установлены разные виды расширительных баков.
Открытые расширительные баки
Расширительный бак открытого типа – это открытая ёмкость, в которую всегда можно долить теплоноситель. Он не требует наличия запорной арматуры, резиновой мембраны и даже крышки. Обычно ведром через него «доливают» в систему жидкость, хотя от водопровода всегда можно вывести водозаборный кран.
Схема работы расширительного бака открытого типа: 1 – корпус бака; 2 – уровень теплоносителя; 3 – холодная труба; 4 – спускная труба; 5 – предохранительный клапан; 6 – запорный вентиль; 7 – верхняя точка в стояке трубопровода отопительной системы
Несколько десятилетий назад повсеместно использовались открытые конструкции, компенсирующие изменение объёма теплоносителя при естественной циркуляции. Однако постоянный контроль уровня жидкости и её «доливание», сложности монтажа в верхней точке, низкое давление и коррозия металла – всё это привело к выходу на первый план закрытых систем и баков.
Закрытые расширительные баки
Там, где циркуляцию теплоносителя обеспечивает насос, устанавливают баки закрытого типа, именуемые в народе «мембранниками». Он всегда окрашен в красный цвет и конструкционно представляет собой герметичную ёмкость, внутри которой установлена мембрана из технической резины. А вот в синих баках, предназначенных для организации горячего водоснабжения, используется менее долговечная пищевая резина.
Устройство расширительного бака следующее: мембрана в виде баллона или диафрагмы разделяет ёмкость на две части. В верхнюю закачан инертный газ или воздух, а другая отводится для излишков теплоносителя.
С ростом температуры излишки расширяющегося теплоносителя попадают в ёмкость. Объём воздушной камеры уменьшается, и увеличивается давление в камере с воздухом, которое как раз компенсирует высокое давление в системе. При снижении температуры теплоносителя наблюдается обратный процесс.
При низкой температуре теплоносителя бак пустой, а мембрана занимает максимальной возможный объём. При нагревании жидкость начинает заполнять полость между мембраной и ёмкостью. Остывая, теплоноситель сжимается, и воздух начинает «выталкивать» его обратно в систему
Закрытый расширительный бак системы отопления может оснащаться фланцевой (сменной) или несменной мембраной. Единственное, но существенное преимущество последнего типа – его низкая стоимость. Мембрана жестко закреплена по периметру ёмкости. В исходном положении она прижата к внутренней поверхности, та как газом заполнен весь объём. При попадании теплоносителя в расширительный бак давление увеличивается.
При пуске системы существует риск разрыва диафрагмы, поскольку давление возрастает резко. В дальнейшем показания на манометре изменяются плавно и не представляют угрозу для её целостности.
Для того, чтобы предотвратить повреждение мембраны, в отопительных системах большого объёма давление контролируют с помощью манометра. Предохранительный клапан срабатывает при достижении максимально допустимого значения. Обычно оно находится в пределах от трёх с половиной до четырёх бар для частных домов.
Фланцевый расширительный бак имеет несколько преимуществ:
- максимальная величина давления значительно больше, чем у бака с несменной диафрагмой;
- возможность замены мембраны через фланец в случае её повреждения или разрыва;
- вертикальное и горизонтальное исполнение изделий. Это даёт больше вариантов размещения в условиях маленькой котельной.
Какой лучше — открытый или закрытый?
Если сравнивать эксплуатационные и потребительские свойства открытого и закрытого типов, то преимущество последнего доказывают следующие факты:
- закрытый бак не выносится наверх, следовательно, можно сэкономить на трубах;
- мембранные баки имеют меньшие габаритные размеры;
- теплоноситель из закрытого бака точно не испарится;
- минимальные теплопотери, в отличие от требующего дополнительной изоляции открытого бака;
- защита труб и узлов систем от коррозии, которая обеспечивается за счёт отсутствия воздуха;
- закрытая система отопления может работать при высоком давлении, тогда как открытая только при низком;
- эксплуатационные расходы мембранника ниже, что у открытого бака.
Ну а вообще, конечно — выбирать вам.
.
Виды расширительных баков
В различных системах отопления применяются разные виды расширительных баков. Раньше в системах, не имеющих циркуляционных насосов, использовался открытый расширительный бак для отопления. Но такие баки имели множество недостатков, поэтому в настоящее время их применяют очень редко. Из-за того, что в такой расширительный бачок для отопления попадает воздух, появляется коррозия, а также жидкость испаряется быстрее и ее необходимо постоянно пополнять. Такой бак должен быть поставлен в самой верхней точке системы отопления, а это не всегда можно легко и просто реализовать.
Открытый расширительный бак для отопления
В таких системах отопления, где носитель тепла циркулирует с помощью насоса, ставится закрытый расширительный бак для отопления, расчет здесь делается на то, что это герметичная емкость, которая обладает эластичной мембраной внутри. Мембрана (баллонная или диафрагменная) разделяет бачок на две части. В одну часть закачивается воздух или инертный газ под давлением, а другая часть предназначена для излишков теплоносителя. Мембрана внутри бака – эластичная, поэтому при попадании теплоносителя туда объем воздушной камеры становится меньше, давление в ней растет, таким образом компенсируя высокое давление в отопительной системе. При остывании же совершается обратный процесс.
Устройство закрытых расширительных баков
Закрытый расширительный бачок для отопления плоский бак может быть фланцевым (иметь сменную мембрану) и с несменной мембраной. Второй вид пользуется достаточно большим спросом из-за относительно низкой стоимости. Но фланцевые расширительные баки во многом лучше – давление здесь может быть больше, а если разорвется мембрана, то можно ее заменить.
Здесь жидкость, когда поступает в бак, не имеет контакта с металлической поверхностью, так как находится внутри мембраны. Если мембрана повреждается, заменить ее можно через фланец.

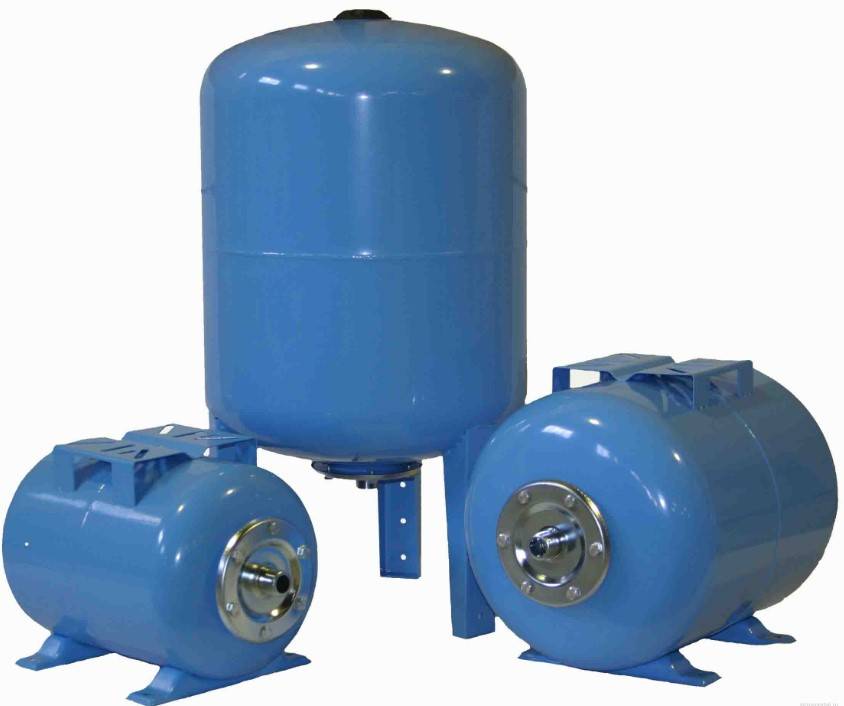

Вертикальные и горизонтальные фланцевые бачки
Баки, в которых не предусмотрена сменная мембрана, она закрепляется жестко по всему периметру. Диафрагма с самого начала прижата к внутренней поверхности, так как объем расширительного бака для отопления полностью заполнен газом. После этого давление в расширительном баке отопления увеличивается, а жидкость идет вовнутрь. Когда система запускается, давление может резко повыситься, поэтому именно в этот момент мембрана может повредиться.
