Расширительный бак для холодной воды: обзор баков, какой лучше купить

Особенности конструкции

Для начала стоит упомянуть о том, что все аппараты подобного типа имеют существенные конструктивные различия, поэтому путать их между собой не стоит. А вот принцип функционирования мембранного бачка одинаков, в не зависимости от его конструктивных особенностей. Внутри устройства обязательно будет находиться грушевидная прорезиненная мембрана (может иметь цилиндрическую форму). Может встречаться как в виде груши, основание которой будет прикреплено к патрубку входа воды, так и в виде диафрагмы (условно деля имеющееся пространство на две равные части).

Основные отличия между емкостями заключается в том, что мембранные заполняются теплоносителями, которые контактируют со стенками резервуара. А вот для тех бачков, которые используются для водоснабжения, теплоноситель никогда не будет соприкасаться со стенками. Особенно дорогостоящие модели даже оснащены автоматическими устройствами, которые будут регулярно проводить промывку груши. Столько необычное устройство является неотъемлемой частью оборудования, которое отвечают за поставку питьевой воды. Также к отличительным особенностям можно отнести и материал, который используется для изготовления бачков для воды:

они могут быть изготовлены из привычной пищевой резины;
способные выдержать давление большее, нежели в устройствах, которые предназначены для отопления.

Лучше остальных адаптированы под высокие температуры груш. Принцип функционирования достаточно прост – под воздействием внешних факторов емкость будет наполняться водой, что приведет к растяжению мембраны до установленных пределов. Другая сторона груши не допустит того, чтобы воздух попал во втору половину, которая будет находиться под определенным давлением. Для того, чтобы в бачке присутствовало оптимальное давление, дополнительно устанавливается золотник. В момент, когда прекращается воздействие внешних факторов давление трубопровода снижается (теплоноситель остывает), мембрана начинает потихоньку выталкивать жидкость обратно.

Правила установки

Особых отличий в системе подключения расширительных баков для водоснабжения нет – что горизонтальные, что вертикальные установки подсоединяются одинаково

Скорее, нужно обращать внимание на само помещение, где будет монтироваться установка. Бак должен быть установлен таким образом, чтобы к нему был беспрепятственный доступ для обслуживания

Также во время установки всей системы следует предусмотреть необходимость демонтажа устройства в случае его замены, ремонта. Следует заземлить бак, чтобы не произошло такого явления, как электролитическая коррозия. Между насосным оборудованием и участком подключения бака не должно быть ничего, что будет создавать гидравлическое сопротивление в системе.

Принципиальная схема размещения мембранного бака

Расширительный бак – обязательный элемент любой автономной системы водоснабжения или отопления. Он поможет создать оптимальное давление воды и будет оберегать трубы от гидроударов, а также обеспечит домочадцев некоторым запасом воды. Но работать «как надо» установка будет только в случае ее правильного выбора.

Расширительный бак для водоснабжения: выбор, установка, монтаж

Выбор расширительного бака для систем отопления и водоснабжения

Мембранный расширительный бак

Разновидность прибора с жестко закрепленной мембраной

Закрытый или мембранный

Открытый

Расширительные баки «Джилекс»

Баки Elbi горизонтального способа

Баки Reflex

Бак расширительный Zilmet, 6л

Расширительный бак Aquasystem

Замена груши расширительного бака

Рассчитываем нужный объем расширительного бака

Расширительный бак FORWATER, 24 л, нержавейка

Подключение фильтра

Далее нужно установить тройник, переходники, шаровой кран, «пятивывод» для будущего подключения манометра, гидроаккумулятора и реле сухого хода

Подключение к системе

Установка манометра

Подключение реле сухого хода

Расширительный бак для водоснабжения, коллектор

Заменяемая мембрана расширительного бака

Схема работы гидроаккумулятора

Гидроаккумулятор в системе водоснабжения

Водоснабжение частного дома из скважины с использованием расширительного бака

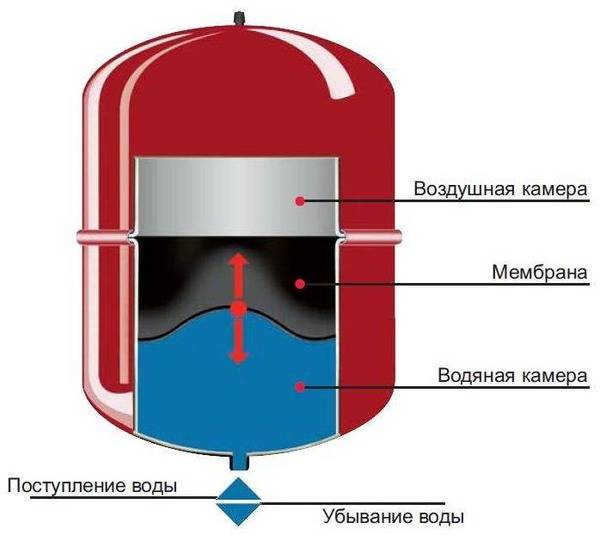

Принцип работы закрытого расширительного бака

Размеры расширительных баков

Расширительный бак мембранного типа

Принципиальная схема размещения мембранного бака

Подбор расширительных баков

Подбор расширительного бака следует выполнять с учётом его температурныx и прочностных характеристик. Давление и температура в месте подключение бака не должны превышать максимально допустимых значений.

Объём расширительного бака должен быть больше или равен объёму, полученному в результате расчёта. Негативных последствий от завышения объёма, сверх расчётного – нет.

Если установка расширительных баков предусматривается в помещении, то следует учесть что сосуды диаметром более 750 мм и высотой более 1,5м могут не пройти в дверной проём, а для их перемещения потребуются средства механизации. В таком случае лучше отдать предпочтение не одному, а нескольким мембранным бакам меньшей ёмкости.

1. При использовании в качестве теплоносителя гликолевых смесей рекомендуется подобрать расширительный бак с объёмом на 50% превышающим расчётный.

2. Первый признак неправильно рассчитанного расширительного бака или невыполненной его настройки — это частое срабатывание предохранительного клапана.

ГИДРОАККУМУЛЯТОРЫ применяются в различных системах водоснабжения. В данной статье рассмотренны методы подбора гидроаакумуляторов для индивидуальных систем водоснабжения. Гидроаккумулятор, гидробак или мембранный бак — необходимый элемент для закрытой, автаномнойсистемы водоснабжения в любом частном доме. Эти устройства предназначены для:

1.Аккумулирования воды и обеспечения требуемого и постоянного давления в системе водоснабжения; 2.Уменьшения частоты включения насоса, что способствует увеличению ресурса насоса; 3.Предотвращение системы от гидроударов, при внезапном отключении или включении насоса; 4.Поддержания резервного количества воды, в случае отключения электричества. В системах горячего водоснабжения гидроаккумуляторы применяются для компенсации температурных расширений.

Устройство и принцип работы гидроаккумулятора

Гидроаккумулятор представляет собой герметичную, металлическую емкость, внутри которой расположена эластичная мембрана , которая разделяет ёмкость на две части. В одной части находится закачанный под давлением инертный газ или воздух, а в другой – вода. Вода находится в водяной камере-мембране и не соприкасается с металлическим корпусом. Мембрана изготовлевается из крепкого резинового материала EPDM, соответствующего всем гигиеническим и санитарным нормам питьевой воды. В воздушной камере находится пневмоклапан (золотник) , регулирующий давления воздуха.

Вода подается в систему водоснабжения и гидроаккумулятор с помощью насоса. В результате давление в водопроводной сети возрастает. Когда оно достигает определенного, заранее установленного значения, система автоматического управления отключает насос и подача воды прекращается. При небольшом объеме забора воды, гидроаккумулятор отдаст этот объем, давление в системе понизится, но реле давления не включит насос. При заборе большего объема воды и достижения нижней отметки давления , выставленной на реле, насос включается и начинает качать воду, чтобы компенсировать ее расход. Гидроаккумуляторы могут быть вертикальной и горизонтальной конфигурации. Гидроаккумуляторы для водоснабжения и расширительные баки для системы горячего водоснабжения рассчитанны на температура до 80 град С и давление до 12Атм.

Конструкционные особенности

Назначение мембранного расширительного бака заключается в том, что на всех рабочих этапах устройство должно поддерживать равновесие между давлением обоих частей и при необходимости нивелировать чрезмерное давление или регулировать его перепады в отопительной конструкции. Таким образом, монтаж мембранного расширительного бака предотвращает возникновение повышенных нагрузок в контуре отопления и при аварийных ситуациях в случае выявления неисправностей.

Устройство бывает с заменяемой или несменной мембраной. В первом случае теплоноситель находится полностью в емкости гибкой мембраны и не может взаимодействовать со стальной внутренней поверхностью. Все работы, связанные с демонтажем и последующим монтажом нового изделия, выполняют через фланец, закрепляемый на болтах.

Если приобретено устройство с фиксированной диафрагмой, у него имеется внутренняя полость, состоящая из двух частей. В этом случае используется несменная диафрагменная мембрана, которая жестко зафиксирована. Выбирают мембранный бак для системы отопления непосредственно под конкретную отопительную конструкцию с учетом количества теплоносителя. Если у устройства объем окажется недостаточным, то последствия могут быть самыми негативными – часто появляются трещинки и возможна протечка воды сквозь резьбу. Кроме этого нередко в системе падает давление ниже допустимой нормы, в результате чего воздух попадает внутрь бака. Поэтому выбор устройства должен соответствовать необходимым параметрам конструкции (детальнее: «Делаем подбор расширительного бака для отопления «).

Расширительный мембранный бак для систем обогрева применяют при создании циркуляции теплоносителя закрытого типа с целью компенсации его теплового расширения в результате увеличения или уменьшения температуры жидкости, тем самым предотвращая гидравлические удары. В постоянном режиме обе камеры устройства – водяная и газовая — имеют одинаковое давление, что позволяет соблюдать герметичность системы. Такое устройство расширительного бака системы отопления проверенно временем и признано наиболее практичным.

Циркулирующая по контуру вода не содержит агрессивных газов и поэтому коррозия не приведет бак в непригодность, что позволяет эксплуатировать его продолжительное время. Напорное расширительное устройство помещают в помещении котельной, и по этой причине нет необходимости защищать его от промерзания.

Несмотря на то, что подбор бака для отопительной конструкции индивидуален, не следует забывать, что:

начальное давление в мембранном баке для теплоснабжения, подключенном к холодному водоснабжению, должно превышать статическое давление в системе на 30-50 кПа;
в устройстве необходимо наличие запасного количества теплоносителя для обеспечения компенсации возможных протечек.

Для защиты системы с замкнутым контуром и расширительным баком от слишком высокого давления устанавливают предохранительные клапаны.

Монтаж расширительного бака

Рассмотрим, как установить расширительный бак в системе холодного водоснабжения.

Шаг 1. К насосу для воды, идущему от скважины, подключаются фильтры для воды.

Подключение фильтра

Шаг 2. Устанавливается тройник, переходники, шаровой кран, «пятивывод» для будущего подключения манометра, гидроаккумулятора и реле сухого хода.

Далее нужно установить тройник, переходники, шаровой кран, «пятивывод» для будущего подключения манометра, гидроаккумулятора и реле сухого хода

Шаг 3. Расширительный бак закрепляется на стене при помощи специального крепления и подключается к системе при помощи гибкой подводки к «пятивыводу».

Подключение к системе

Шаг 4. Устанавливается манометр на «пятивывод».

Установка манометра

Шаг 5. Подключается реле сухого хода.

Подключение реле сухого хода

Разновидности

В зависимости от конструкции делятся на открытые и закрытые.

Открытые

Это резервуары цилиндрической или прямоугольной формы, которые монтируются в верхней точке системы отопления (зачастую на чердаке). Ёмкость подключается к водопроводу для пополнения запаса воды и к канализационной системе для отвода лишнего теплоносителя.

Фото 1. Расширительный бачок открытого типа. Агрегат прямоугольной формы, установлен в верхней точке системы отопления.

Минус данной разновидности оборудования в том, что отсутствует автоматическая регулировка уровня воды. Придётся контролировать количество жидкости в ней визуально, а чтобы добавить воду, открывать вентиль перед входным патрубком. Ещё одно неудобство — сложный монтаж, ведь бак обладает немалым весом, а его придётся поднимать на чердак. Из-за описанных нюансов этот тип оборудования был почти вытеснен баками закрытого типа.

Емкости открытого типа

Эти бачки применяются для открытой системы отопления (иначе — гравитационной, самотечной) и представляют собой металлический резервуар с открытым верхом произвольной формы. К верхней части боковой стенки приварен патрубок для присоединения шланга или трубы перелива, теплоноситель к баку подводится снизу. Элемент устанавливается выше всей системы на подающем трубопроводе, как правило, на чердаке дома.

Рекомендуем: Карбоновый теплый пол: чем отличается от остальных

Любой расширительный бачок для отопления открытого типа выполняет 2 функции:

служит для компенсации расширения теплоносителя;
производит удаление воздуха из системы, поскольку его верх сообщается с атмосферой.

В этом заключается его преимущество, но оно не единственное. Открытая емкость может успешно и долговечно служить также и в системах с принудительной циркуляцией, поскольку устройство бака очень простое, там нечему ломаться. Однако, и недостатков у него немало:

бачок, установленный на чердаке, требует хорошего утепления;
в течение сезона необходимо постоянно наблюдать за уровнем воды в баке и своевременно его пополнять;
теплоноситель постоянно насыщается кислородом из атмосферы, отчего быстрее корродируют металлические детали котла;
дополнительный расход материалов и сложности при монтаже.

Закрытые

Конструкция шаровидной или овальной формы с двумя камерами внутри: одна для воздуха, а другая — для воды, поступающей из системы отопления. Они отделены друг от друга мембраной, которая представляет собой резиновый резервуар в виде мешка, способный расширяться и сжиматься.

При поступлении воды в первую камеру мембрана растягивается и воздух из второй камеры выходит через специальный клапан. При остывании жидкости мембрана начинает возвращаться в изначальное положение и выдавливает воду обратно в систему отопления.

Фото 2. Достаточно простое устройство расширительного бака закрытого типа. Стрелками указаны составные части.

В зависимости от вида мембраны, различают два типа закрытых расширительных резервуаров:

Оснащённые несъемной диафрагменной мембраной

Конструкция отличается большой прочностью за счёт изготовления способом холодной штамповки. К тому же баки этого типа обладают антикоррозионной защитой поверхности с внешней и внутренней стороны. Полость бака разделяет на две камеры эластичная мембрана. Теплоноситель поступает из системы в нижнюю камеру. Когда мембрана займёт нужное положение, — окажется на поверхности жидкости, — устройство готово к работе.

С фланцевым крепежом

Мембрана присоединяется к входному патрубку посредством фланцевого крепежа, что позволяет заменять изношенную мембрану на новую. Теплоноситель находится внутри мембраны и не соприкасается со стенками бака, что даёт возможность не прибегать к антикоррозионным мероприятиям.

Расширительные резервуары закрытого типа часто монтируются рядом с котлами отопления. Второй вариант — установка возле бойлера, если планируется монтаж двухконтурной отопительной системы, предусматривающей горячее водоснабжение.

Достоинства и недостатки

Основной плюс оборудования – предотвращение протечек и других аварийных ситуаций, возникающих при скачках давления. Бачки необходимы в контурах большой протяженности. В них находится значительный объем воды, который при расширении создает повышенную нагрузку на места соединений, радиаторы и трубы.

Достоинства оборудования:

исключается попадание воздуха в магистраль;
оборудование рассчитано на воду любого качества;
отсутствует испарение жидкости;
предотвращается аварийный рост давления;
установка возможна в любом месте;
упрощается обслуживание системы, не требуется регулярная доливка теплоносителя.

К минусам относят потери тепла и довольно высокую стоимость мембранных баков по сравнению с емкостями открытого типа.

Разновидности экспанзоматов: что это такое и как правильно подобрать

Существует два вида экспанзоматов:

открытые;
закрытые мембранные.

Открытый

Открытый — цилиндрическая ёмкость с подведенным к ней трубопроводом. Монтируется в самой высокой точке отопительного контура — под потолком, на крыше или чердаке. Крышка нужна для исключения попадания внешнего мусора в систему, других функций она не несет.

Вода в баке такого вида испаряется и периодически требуется ее долив. Если доступ затруднен, монтируется автоматизированный контроль уровня жидкости. Подводятся дополнительные трубы с запорным краном для воды, а также патрубок для отвода лишней жидкости в случае переполнения. Переливной шланг выводят в канализацию или просто наружу через стену.

Фото 1. Цилиндрический экспанзомат открытого типа отличается простотой в монтаже и эксплуатации, экономичен.

Плюсы — простота установки и обслуживания, независимость от электрической сети, дешевизна конструкции. Имея необходимые навыки, можно изготовить самостоятельно из листов стали.

Минусы — редко вписывается в дизайн при установке внутри помещения; требует обязательного утепления в случае расположения снаружи; ускоряет процесс коррозии трубопровода (от постоянного контакта воды с воздухом); не подходит для отопления электрокотлом.

Справка! Месторасположение бака в системе должно быть удобным для его обслуживания. При установке самодельной конструкции вероятность неправильной состыковки патрубков существенно повышается. Бак крепится только после того, как монтаж контура завершен.

Закрытый

Закрытый экспанзомат (мембранник) представляет собой герметичную емкость с эластичной прокладкой-мембраной внутри, которая делит резервуар на две части — гидрокамеру и пневмокамеру. Стабилизация давления до необходимого уровня происходит за счёт изменения местоположения мембраны в бачке.

Фото 2. Закрытый экспанзомат в виде герметической емкости, разделен внутри мембраной на две части.

При нагреве жидкости в системе отопления излишек теплоносителя поступает в гидрокамеру. Под воздействием напора перегородка уменьшает размер пневмокамеры. Содержащийся в ней газ сжимается и давит на гидрокамеру. Происходит компенсация давлений в двух отделах, и комплекс снова приобретает равновесие. При уменьшении напора жидкости в трубопроводе происходят противоположные процессы.

Устанавливать экспанзомат нужно на обратную магистраль трубопровода, для оптимальной работы системы насосного оборудования. Расположение насоса — между котлом и баком.

Виды мембраны

Мембрана бывает двух видов:

Баллонная — сменный элемент, что является неоспоримым плюсом. Чаще всего изготавливается из технологичной резины. При появлении трещин, фланцевое крепление перегородки делает замену простой и быстрой. Это значительно удешевляет ремонт конструкции.
Диафрагменная — несъемная перегородка, способная стабилизировать невысокие перепады давления в трубопроводе. Изготавливается из эластичного полимера или тонкого металла. При выходе из строя мембраны такого вида замене подлежит весь экспанзомат.

Плюсы закрытых резервуаров — при возникновении аварийных перегрузок мембрана разрывается, сохраняя целостность дорогостоящей технической конструкции.

Изоляция теплоносителя от атмосферных потоков увеличивает срок службы отопительного контура; используются трубы меньшего диаметра, что удешевляет конструкцию.

Защита элементов отопления осуществляется за счет комплектации клапанами безопасности.

Минусы — немалые размеры в помещениях с большой площадью, повышенные требования к конструкции.

Внимание! Во время работы комплекса масса мембранника увеличивается, поэтому место крепления должно быть несущим. Там, куда врезается бак необходимо установить группу безопасности с манометром, контролирующую перепады давления в баке

Монтаж гидробака открытого типа

Расширительные емкости открытого типа – это навесное оборудование, которое монтируют в верхней точке магистрали. Место установки должно иметь хорошую вентиляцию во избежание формирования конденсата на поверхности прибора. Высота размещения емкости должна позволять свободный доступ к внутренней части резервуара для выполнения технического осмотра или ремонта рабочей камеры.

Резервуар оборудуется поплавковым клапаном, который устанавливается на входной магистрали. Он предназначен для поддержания в накопительной камере уровня жидкости, который исключает перелив воды через кромку бака.
