Самостоятельная фрезеровка дерева и древесины

Какими бывают?

Фреза, выравнивающая по дереву и использующаяся для обработки слэбов, — очень разнообразный инструмент. Немало различий касается конструктивного исполнения таких приспособлений. Так, сборные изделия похожи на болванку, к которой приваривают режущие кромки. Производство подобной продукции наиболее просто. Она доминирует на рынке.

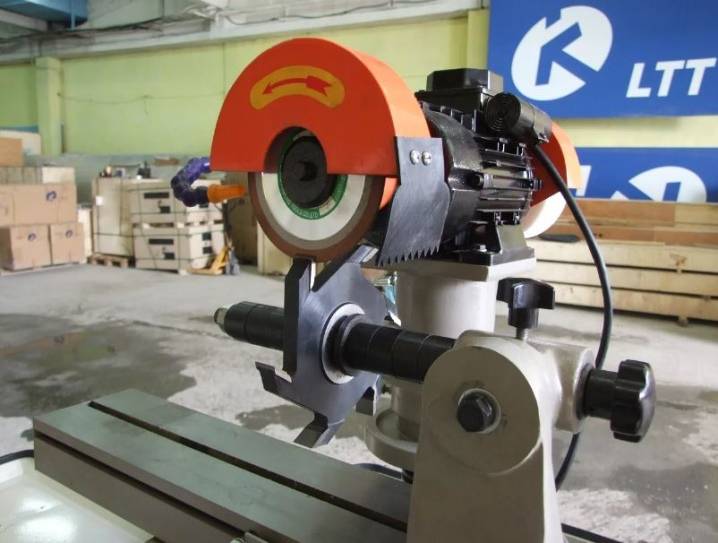

Также встречаются и фрезы со сменяемыми кромками. В них режущие части затачиваются с двух сторон.

Рабочие кромки там вытачивают в основании. Подобная практика почти исключает поломку, но количество заточек без смены инструмента резко ограничено.

Меняя насадки, ручным фрезером можно получать:

• профили;
• пазы;
• выемки.

Немаловажную роль играет и формат лезвия. Так, прямая кромка срубает с поверхности фрагменты древесины. В результате риск образования сколов довольно велик. На качественную фрезеровку рассчитывать весьма трудно. При использовании наклонных лезвий подобная проблема почти отпадает.

Необходимо обращать внимание и на материал. Быстрорежущее лезвие требуется при обработке мягкой древесины

Чтобы работать с твердым деревом, применяют твердосплавный инструмент. Альтернативные обозначения, соответственно, звучат так: HM, HSS. Твердые сплавы благодаря более высокому температурному коэффициенту отличаются улучшенными параметрами, но стоят они дороже.

Как выбрать фрезы

Фреза является составляющей фрезера и представляет собой хвостовик и рабочий элемент с режущей кромкой. Их различают по:

• форме режущей кромки;
• виду материала, из которого они изготовлены;
• величине;
• конструкции.

Таким образом, для работы по дереву мягких пород необходимы легкие материалы для фрезы. А для изготовления предмета из твердой древесины предпочтение отдается «твердым» фрезам.

Фрезы бывают:

• конусообразные;
• V -образные;
• дисковые;
• фрез «ласточкино гнездо»;
• профильные;
• прямоугольные пазовые;
• калевочные;
• фальцевые;
• галтельные.

Кроме этого, фрезы делятся на те, которые направляют движение, имеют подшипники и на те, у которых их нет. При помощи ручного фрезера без подшипников во фрезах осуществляются работы в любом месте заготовки.

Установка фрезы

Как только необходимый шаблон будет найден, дальнейшие работы по дереву следует проводить ручным фрезером. Для этого подбирают и устанавливают правильную фрезу. Выполняется это в такой последовательности:

• выбирается необходимая фреза;
• ее хвостовик вставляют в патрон таким образом, чтобы глубина погружения была не больше 2 см;
• при помощи ключа затягивают гайку патрона, перед этим повернув его до щелчка;
• чтобы отрегулировать фрезер на необходимую глубину, используют подвижный ограничитель установки глубины;
• затем ручку точной настройки устанавливают в среднее положение между «минусом» и «плюсом».

Как правильно выполнять работу ручным фрезером

Большое количество электрических приборов для строительства и ремонта свою работу осуществляют при помощи вращения вала. Ручной фрезер совершает в секунду большое количество оборотов. Принято считать, что работа по дереву будет выполняться фрезером чище, если оборотов будет как можно больше. На самом деле это ошибочное мнение. Предмет может обуглиться и сломаться при неправильной установке регулятора частоты оборотов и при выполнении работ фрезой большого диаметра.

Именно поэтому под каждый вид работы и материал необходимо подбирать и устанавливать определенное количество оборотов в секунду. Работы будут выполняться гораздо чище, если правильно подобрано соотношение скорости движения фрезы относительно древесины, которую режут.

Работу ручным фрезером осуществляют, установив его на специальный стол или просто держа в руках. Мелкие заготовки обычно фрезеруют на стационарном столе. Это способствует выполнению работ без каких-либо дефектов. На такой стол фрезер устанавливают шпинделем вверх.

Чтобы фрезерование на столе было исполнено без ошибок, необходимо:

• на поверхности стола установить линейки, под ту форму, которую необходимо будет вырезать;
• узкие линейки с овальным торцом необходимы для работы с деталями переменного профиля и к поверхности стола их крепят перпендикулярно заготовке.

Следует помнить, что работая ручным фрезером, его следует двигать обязательно в обратном направлении относительно движения фрезы. В противном случае инструмент часто вырывается из рук и наносит травмы.

Соблюдение техники безопасности

Ручной фрезер по дереву обязательно требует соблюдения техники безопасности, чтобы не причинить вред здоровью:

• если работы с фрезером не проводятся, шнур следует выдернуть из розетки;
• работая с инструментом, необходимо быть внимательными и сконцентрированными, крепко держать его в руках и иметь устойчивое положение;
• обрабатываемая деталь должна быть прочно закреплена;
• инструмент следует держать очень крепко, потому что при его соприкосновении с изделием может возникнуть ответный удар, способный вырвать аппарат из рук;
• перед началом работ нужно облачиться в такую одежду, которая будет не очень свободной, потому что излишки ткани способны намотаться на ручной фрезер;
• работая фрезером, следует избегать вдыхания мелкой древесной пыли, которая очень вредна для легких, поэтому необходимо пользоваться респиратором.

Что можно сделать ручной фрезой?

Конечно же, нам вряд ли удастся перечислить все те полезные вещицы, которые можно изготовить в домашних условиях при наличии ручного фрезера, определенных навыков и желания ввиду неограниченного ассортимента таких поделок, но самые распространенные из них все же упомянем, а при необходимости вы без труда найдете фото таких самоделок в интернете.

Итак, вооружившись ручным фрезером, даже начинающий мастер без проблем справится с изготовлением перил, всевозможных стеллажей и полочек, вешалок и табуретов. Сейчас стало модным вдыхать новую жизнь в старую ветхую мебель в домашних условиях, и этот процесс будет вам однозначно под силу.

Также ручной фрезер будет незаменим там, где необходимо провести выборку пазов под будущие соединения, выполнить врезку замка и даже создать причудливый мудреный узор на поверхности древесины, служащий декоративным украшением. Даже если вы не планируете держать столь универсальный инструмент в руках круглые сутки, он рано или поздно обязательно сослужит вам добрую службу в быту.

Азы в работе

Глубина среза здесь регулируется подъемным механизмом, соединяющим между собой две основные детали фрезера – электропривод и основание. Если быть точнее, то параметры заглубления фрезы в обрабатываемый материал задаются путем выставления определенного расстояния между штифтом и шайбой, расположенными рядом с мотором. Чтобы фрезерный станок при перемещении выдерживал одинаковое расстояние относительно края заготовки, в нем предусмотрена прямолинейная направляющая. Некоторые модели укомплектовываются круговой направляющей, с помощью которой удается фрезеровать окружности с большим радиусом. Для малых окружностей (радиус менее 15 см) на основании оборудования предусмотрены технологические отверстия, в которые вставляется центровочный штифт на заданном от фрезы расстоянии.

Выборка пазов осуществляется при помощи углового упора, закрепленного на корпусе станка под прямым углом. Прежде чем начинать работу, столяр обязан обеспечить заготовке будущего изделия неподвижное положение, ведь отсутствие надежной опоры неизбежно приведет к тому, что края паза будут кривыми, а это негативно скажется на конечном результате работы

Обратите внимание на то, что за один проход не рекомендуется снимать слой древесины, превышающий 5 мм. Достаточно глубокие пазы согласно технологии выбираются в несколько приемов

Работа ручным фрезером по дереву должна выполняться плавно, без спешки и резких движений, иначе придется столкнуться с таким неприятным явлением, как рваные края канавки.

Настройка инструмента и начало работ

Фрезер по дереву, как и любое другое оборудование, перед началом рабочего процесса нуждается в наладке. Прежде всего, снимают предохранительную гайку и зажимную цангу, после чего агрегат запускают и осуществляют контрольный рез. Далее проверяют, хорошо ли зажаты винты и остальные резьбовые детали и удаляют излишки защитной смазки.

Новички нередко допускают ошибку, недостаточно крепко удерживая фрезеровочный аппарат в руках, или прилагают излишнее усилие на обрабатываемый материал. На углах заготовки так же, как и при изменении направления движения фрезера, скорость перемещения агрегата не замедляют дабы не оставлять прожиги от перегрева станка.

Виды фрезеровки

ЧПУ фрезеровка может проходить в одной плоскости – вырезка из листа и гравировка, либо быть объемной – 3D фрезеровка по дереву. Если первый процесс обычно проходит с применением одного инструмента, то второй делится на несколько стадий: от черновой до финишной обработки.

Под каждый из этапов подбирается необходимый инструмент, который обеспечит наименее длительный процесс обработки, но в тоже время не допустит ухудшения качества поверхности будущего изделия. На этапе черновой обработки выбирается фреза большего диаметра, способная за один проход снять большое количество материала, именно на этом этапе снимается большее количество дерева. Программа для черновой обработки пишется с некоторым запасом по линейным размерам, это позволяет оставить минимальное количество материала, для дальнейшей чистовой обработки. Чистовая обработка проходит более мелкой фрезой с низкой скоростью, чтобы обеспечить необходимую шероховатость поверхности.

Типы раскроечных фрез:

На фрезерных станках с ЧПУ применяются концевые фрезы из разных размеров и разного диаметра. В нашем магазине представлен широкий ассортимент режущего инструмента для станков с чпу и сопуствующих материалов. Среди них:

• Однозаходные фрезы;
• Двухзаходные фрезы;
• Трехзаходные фрезы;
• Четырехзаходные фрезы;
• Прямые;
• Спиральные;
• С удалением стружки вверх;
• Компрессионные, с удалением стружки вниз;
• Фрезы со стружкоколом;
• Из углеродистой стали;
• Твердосплавные фрезы;
• Со вставными ножами из керамических элементов;
• Алмазные фрезы.

Эти параметры могут комбинироваться, наделяя режущий инструмент уникальными свойствами. Грамотно подобранная фреза при правильно выставленных параметрах оборудования – скорости подачи материала, скорости прохода, вращения шпинделя, глубины прохода и количества повторений операций позволяет получать ровный и аккуратный рез, без наплывов, ворса, стружки и заусенцев.

Что можно изготовить

Что можно сделать в домашних условиях ручным инструментом. Фрезер универсальный и способен помочь в изготовлении мебели и при строительстве дома. При массовом производстве применяется пооперационное изготовление на фрезерном станке узкой специализации. Ручной инструмент универсальный, легко переналаживается и заменяет целый конвейер станков.

Ручной фрезер используется при установке дверей. Используя шаблон, в полотне вырезаются пазы под замки, и делаются занижения устанавливать петли.

Мебель невозможно изготовить без пазов под шпонки или шипы на соответствующих деталях. Этой операции предшествует раскрой доски. Чтобы полочка и большой шкаф выглядели красиво, следует края обработать калевочной или фигурной фрезой.

У любителей мастерить дома популярны поделки из дерева в виде резной мебели, наличников, рамок. При строительстве и ремонте можно самостоятельно сделать филенку и  плинтуса. В последнее время популярными стали столы и подоконники из слэбов. Мастера изготавливают приспособления с направляющими вдоль стола. По ним ходит поперечная каретка. В результате маленьким ручным оборудованием выравниваются и шлифуются огромные по площади плоскости деревянных спилов.

Как устроен ручной фрезер

Устройство ручного фрезера по дереву довольно простое. Аппарат имеет корпус, в котором расположены ключевые узлы и элементы. Самым главным из них является движущая сила – мотор. Непосредственно из корпуса выступает держатель – в него будут вставляться цанги. Это специальные переходники, в которые можно вставлять и фиксировать различные по диаметру фрезы.

Отдельно стоит сказать о платформе, которая, как правило, выполнена из металла. Она может крепиться штангами к корпусу отдельно. Нижняя часть имеет плиту скольжения из гладкого материала – это поможет инструменту плавно идти от точки к точке. Важный параметр — устойчивость платформы. Лучше, если она будет выполнена из литого (у дорогих моделей) или штампованного (у бюджетных вариантов) материала. Это обеспечит лучшее прилегание к поверхности. Нижняя часть платформы прикрывается пластиковой накладкой, чаще съемной, чтобы было удобно заменить.

На корпусе присутствуют кнопки для включения и выключения. Хорошо, если компанию им составит кнопка по блокировке. При работе комфортно пользоваться параллельным упором.

Для ручного фрезера используют такие настройки:

• глубина выполнения работ (шаг от 1 до 10 мм);
• регулирование числа оборотов (то есть скорость вращения фрезы).

За всеми деталями и узлами необходим соответствующий уход. В только что приобретенном изделии такую роль осуществляет заводская смазка. Однако в дальнейшем эта обязанность возлагается уже на самого пользователя: необходимо будет чистить пыль и вручную смазывать подвижные детали.

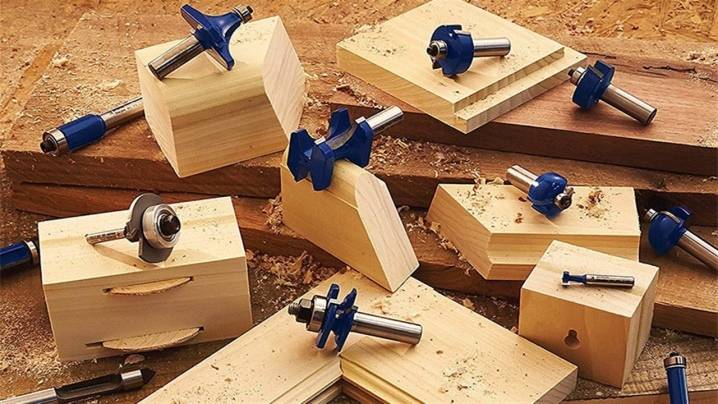

Типы режущего инструмента

Конструкционно фрезы могут быть монолитными, со сменными лезвиями, сборными, напайными. Материалы: твёрдосплавные или быстрорежущие сплавы, металлокерамика и пр. Конфигурация инструмента соответствует выемке или форме кромки, которые необходимо получить на изделии.

Разновидности пазовых фрез:

• прямые;
• галтельные;
• конструкционные;
• фасонные;
• «ласточкин хвост»;
• «мышиный зуб» и пр.

Разновидности кромочных фрез:

• прямые;
• калёвочные;
• дисковые;
• фигурные;
• горизонтальные и пр.

Каждая фреза производится в различных типоразмерах. Проще всего приобрести комплект, содержащий набор режущего инструмента для определённой деятельности. Диаметр закрепляемой части должен соответствовать цанге фрезера.

Фрезерование древесины

2. Назначение и виды продольно-фрезерных станков.

3. Режущие инструменты продольно-фрезерных станков.

4. Фрезерные станки.

Литература: Коротков станки: Учебник для нач. проф. образования – М.: Издательский центр «Академия», 2003. – 304 с.

1. Фрезерование — процесс резания древесины вращающейся фрезой при движении подачи Ds заготовки перпендикулярно оси вращения фрезы. Цель фрезерования — получение деталей заданных размеров и форм и обеспечение чистоты обработанных поверхностей (см. рис. 1.5, в). При фрезеровании резцы фрезы совершают главное движение резания Dr по круговой траектории, а прямолинейное поступательное движение подачи Ds может совершать либо заготовка, либо инструмент. В результате сложения вращательного и поступательного движений резец в древесине движется по траектории циклоиды.

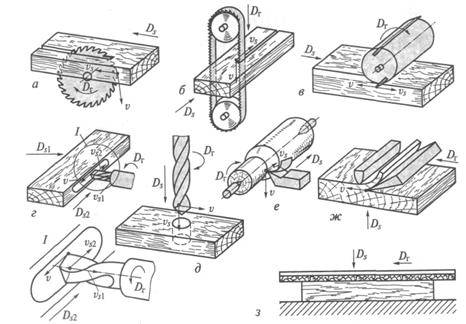

Рис. 1.5. Процессы резания древесины:

а — пиление круглой пилой; б — пиление ленточной пилой; в — фрезерование;

г — пазовое фрезерование концевой фрезой; д — сверление; е — точение;

ж — строгание; з — шлифование

В зависимости от положения режущей кромки фрезы относительно оси ее вращения различают цилиндрическое, коническое, торцовое, торцово-коническое, профильное и пазовое фрезерование.

При цилиндрическом фрезеровании прямолинейные режущие кромки резца параллельны оси вращения фрезы, при коническом фрезеровании — наклонны к оси, а при торцовом фрезеровании –перпендикулярны к ней.

При профильном фрезеровании получают заданный профиль поперечного сечения обрабатываемой детали инструментом, у которого резцы имеют криволинейные режущие кромки и расположены на разных радиусах резания.

Пазовое фрезерование (см. рис. 1.5, г) — процесс закрытого резания концевыми фрезами для получения в заготовках гнезд и пазов. Отличительная особенность этого вида фрезерования — наличие двух поступательных движений подачи заготовки: осевого Ds1, и бокового Ds2. Результирующее движение резания De в этом случае равно геометрической сумме главного движения резания Dr и двух движений подачи Ds1 и Ds2.

При фрезеровании древесины скорость главного движения v, подача на один оборот S0, подача на зуб Sz и углы входа φвх и выхода φвых определяются по формулам, аналогичным формулам при пилении.

В расчетах по резанию многообразные по технологичности случаи фрезерования сводят к цилиндрическому фрезерованию, при котором у деталей обработанная поверхность формируется в виде плоскости (рис. 1.7, а). Цилиндрическое фрезерование подразделяется на встречное и попутное.

Рис. 1.7. Кинематические параметры плоского (а) и пазового (б)

Важнейшая характеристика фрезерования древесины – угол встречи с волокнами |/в, который равен углу между направлением скорости результирующего движения резания vе = v и направлением волокон W древесины в контуре заготовки.

Значения угла встречи, равные 0 и 180°, соответствуют продольному фрезерованию; от 0 до 90° — продольно-торцовому фрезерованию против волокон; 90° – продольному фрезерованию в торец; от 90 до 180° — торцово-продольному по волокнам.

При встречном фрезеровании полномерная стружка начинает срезаться в точке А входа (толщина срезаемого слоя а =0) и заканчивается в точке В выхода (а = атах). Начальный угол встречи с волокнами равен ψвн = 90° и соответствует торцовому резанию, а угол входа φвх = 0°.

В точке В выхода резца из древесины происходит торцово-про-дольное резание по волокнам и угол встречи может принимать значения 90°

Основные виды насадок

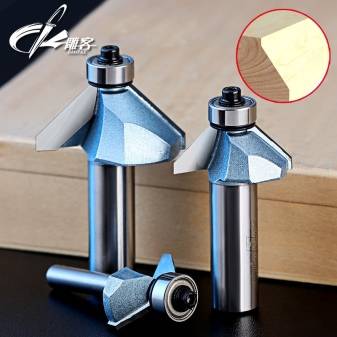

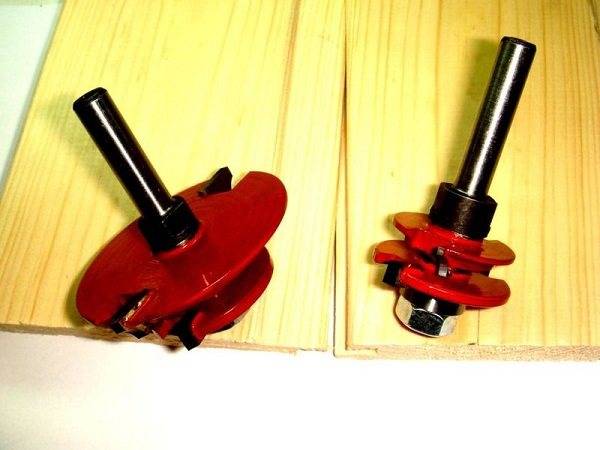

Для работы на фрезере используют торцевые фрезы, у которых диаметр хвостовика 0.6, 0.8 и 1.2 см. Они продаются поштучно или в виде набора, где в составе есть все самые популярные виды фрез. Можно встретить наборы, где длина хвостовика составляет 0.7 см, но под них весьма трудно подобрать и найти цангу. В зависимости от назначения и формы реза фрезы могут быть пазовыми и кромочными.

Ко вторым можно отнести:

• Галтельные.

• Профильные.
• Дисковые.
• Конусные.
• Калевочные (четвертьвалик, калевка).

Общий признак кромочных фрез – это наличие подшипника, который будет играть роль упора.

К пазовым фрезам можно отнести:

• Галтельную.
• Прямоугольную (прямую).
• V-образную.
• «Ласточник хвост».

К пазовых фрез нет упорных подшипнико,в и они дают возможность делать рез и на кромках, и на пласты. Ест много прямых фрез с подшипников в верхней части, сразу же над режущей кромкой. Обычно диаметр соответствует размеру режущей части, что дает возможность сделать криволинейные фигуры по шаблонам.

Такие резы имеют название «обгоночные». В составе стандартных наборов их нет, и при необходимости придется покупать отдельно. Практически все фрезы выпускают в нескольких типичных размерах, и для изготовления углубления требуемого размера следует выбирать фрезу нужного диаметра или даже профиля.

Используем ручной фрезер для фрезерных работ

Многие электрические приборы, которые используются в строительной сфере работают за счет вращающегося вала. Ручные фрезеры обладают большим количеством об/сек. Считается, что работы на деревянной поверхности при работе с фрезером будут более чистыми, если обороты будут на максимуме. Но это не соответствует действительности, поскольку на поверхности дерева может произойти обугливание

Также важно подбирать фрезу с соответствующим диаметром, чтобы в процессе работы не откололась часть заготовки. По этим причинам для каждого вида работ и материалов должна подбираться соответствующая фреза и выставляться правильная скорость ее вращения

Важно обращать внимание на саму древесину, которая обрабатывается

Работа посредством ручного фрезера происходит после установки его на специально созданное приспособление или же придерживая руками. Для фрезеровки мелких заготовок используется стационарный стол. Это позволяет выполнить работу без дефекта. На такие столы фрезеры устанавливаются в верхнем положении шпинделя.

Важно учитывать, что выполняя фрезерные работы ручным фрезером, он должен двигаться с учетом обратного направления касательно вращения фрезы. Если этого не соблюдать, то существует риск вырывания инструмента из рук или держащего приспособления, с возможностью нанесения травмы

Конструктивные особенности, которые необходимо учитывать при выборе фрезера

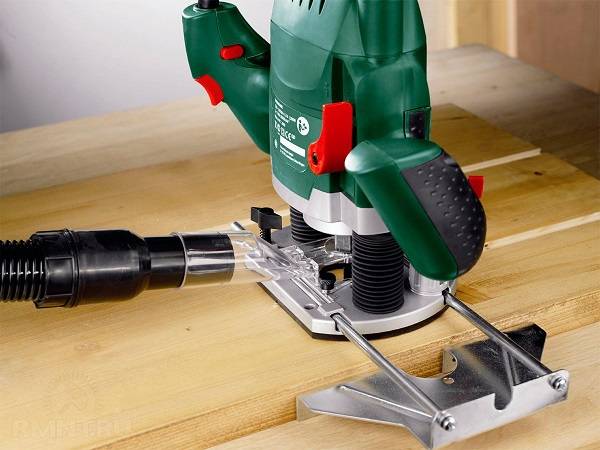

Подошва

Опорная платформа фрезера, именуемая пользователями подошвой, является одним из важнейших конструкционных элементов инструмента, поэтому на ее качество следует обратить особое внимание. Подошва может быть выполнена либо из литого, либо из штампованного металла

Литая платформа, благодаря четкой геометрии и хорошему прилеганию к поверхности заготовки, гарантирует высокое качество работы. Неудивительно, что она считается признаком высокого класса инструмента.

Штампованная же подошва дешевле в производстве, поэтому ее обычно устанавливают на недорогие фрезеры бытового назначения.

Нижняя плоскость платформы, т. е. непосредственно сама подошва, в обязательном порядке закрывается специальной накладкой. Этот элемент изготавливается, как правило, из пластика. У большинства фрезеров пластиковая накладка делается съемной, что позволяет легко заменить ее при износе на новую.

При выборе фрезера следует обратить внимание не только на качество подошвы, но и на размер отверстия в ней – проем. Он ограничивает максимальный допустимый размер оснастки: установить фрезу большого диаметра на агрегат с маленьким проемом в опорной платформе вам попросту не удастся

Штанговый механизм

Голова фрезера перемещается по двум вертикально расположенным направляющим штангам. От того, насколько легко и плавно будет ее движение, во многом зависит удобство пользования инструментом и производительность работы. Наличие люфтов и перекосов, а также излишнее сопротивление перемещению узла в вертикальном направлении считается серьезным недостатком, поскольку затрудняет пользование фрезером.

Глубина погружения фрезы в обрабатываемый материал ограничивается вертикальным упором. Этот металлический стержень упирается в специальную площадку на платформе, не позволяя голове инструмента опуститься ниже. Выставляя глубину фрезерования, вы просто смещаете упорный стержень вверх или вниз. Сделать это можно с помощью специального винта.

У продвинутых агрегатов помимо этого имеется еще и регулировочный винт тонкой настройки глубины с микрометрической шкалой. Чем точнее регулировка и шире ее диапазон, тем более качественный и функциональный инструмент вы держите в своих руках.

Сделать несколько проходов с постепенным увеличением глубины обработки вплоть до заданной поможет многоступенчатый револьверный упор. По сути это специальная площадка на платформе с несколькими ступеньками разной высоты, в которые и упирается вертикальный стержень, ограничивающий глубину фрезерования. Иногда револьверный упор выполняется в виде нескольких вкрученных в платформу болтов; в этом случае высоту ступеней можно подкорректировать, вкручивая или выкручивая болты.

Узел крепления оснастки

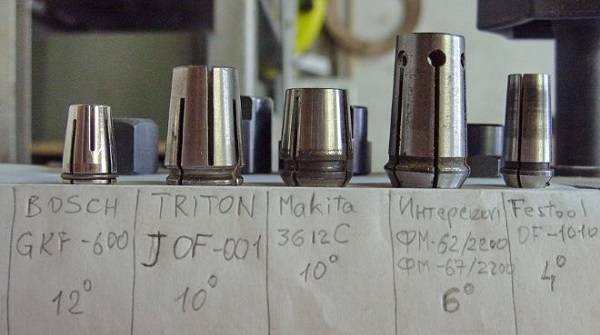

Оснастка ручного фрезера закрепляется на шпинделе с помощью цангового патрона. Он представляет собой специальную гайку с размещенной внутри цангой, навинчиваемую на шпиндель и зажимающую хвостовик вставленной фрезы. Легкие фрезеры рассчитаны на фрезы с диаметром хвостовика 6–8 мм, мощные, как правило, оснащены цангами диаметром 10–12 мм. Последнее легко объяснимо: чем крупнее фреза, тем толще ее хвостовик и, одновременно, выше требования к силовым характеристикам инструмента.

Диаметр фрезы должен соответствовать диаметру цанги. Впрочем, в посадочное гнездо большего диаметра все же можно установить фрезу с более тонким хвостовиком. Для этого придется воспользоваться сменной цангой (или на крайний случай специальной переходной втулкой). Если даже она не входит в комплект инструмента, то ее всегда можно приобрести отдельно.

При подобной «подмене» фрезы следует внимательно следить, чтобы рекомендованная для нее частота вращения совпадала с параметрами инструмента, в противном случае тонкий хвостовик может не выдержать чрезмерной нагрузки.

Качественная цанга надежно фиксирует хвостовик строго по оси шпинделя, что исключает появление вибраций, негативно сказывающихся как на качестве обработки материала, так и на состоянии инструмента. Цанговые зажимы с большим числом зажимных лепестков предпочтительнее, так как они лучше центрируют фрезу.

Особенности и применение

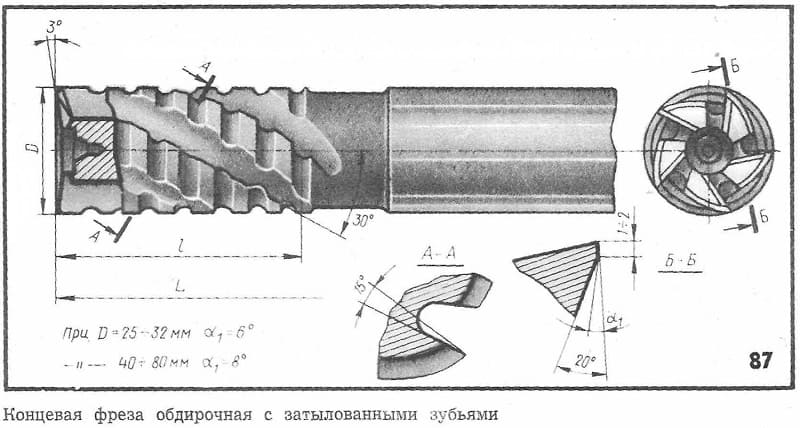

Конструктивно концевые делятся на два вида: цельнометаллические (из твердых сплавов) и со вставными режущими элементами. Самыми распространенными являются монолитные твердосплавные концевые фрезеры. Они характеризуется высокой жесткостью, стабильностью параметров и оптимальным соотношением цены и технологических возможностей. Фрезеры с вставными режущими элементами из специальных сплавов с напылением используют при специальных режимах резания, например, фрезеровке по нержавейке, сплавам титана и другим сложным материалам.

Основная область применения концевого фрезерования — это продольная обработка плоскостей параллельных оси вращения инструмента. Типичным примером такой технологической операции является фрезеровка линейных и контурных пазов и канавок, формирование ступенчатых плоскостей, а также выборка прямолинейных и фигурных выемок различной глубины. При этом для глубоких поверхностей применяют фрезы концевые с цилиндрическим или коническим хвостовиком, удлиненные до нужного размера. Основные виды изделий, обрабатываемых концевым фрезерованием — это:

• плиты с линейными и Т-образными пазами;
• штампы и прессформы;
• плоские поверхности и зубчатые шестерни с канавками и выемками;
• шаблоны, матрицы, пуансоны;
• вала со шпоночными пазами;
• корпусные детали со сквозными окнами.

Размерные ряды концевых фрезеров определены государственными стандартами. Изделия из быстрорежущей стали с цилиндрическим хвостовиком имею размерный ряд 3-32 мм и устанавливаются на оборудование с помощью зажимных патронов и цанг. Инструмент среднего и большого диаметра выпускаются в диапазоне размеров 14-63 мм с хвостовиком в виде конуса и используются на промышленном оборудовании. Фрезы для станков с ЧПУ имеют свой размерный ряд — 14-50 мм.

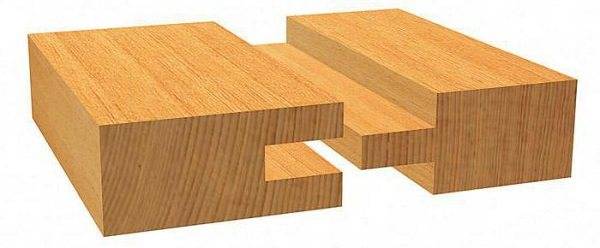

Соединение шип-паз и ласточкин хвост

Для создания соединения шип-паз существует множество сложных приспособлений. Но если производство изделий из дерева поставлено не на поток, то соединение шип-паз при помощи ручного фрезера можно сделать простым способом.

1. Деталь, на которой будет вырезаться шип, должна иметь уже чистовой размер. Делая разметку, следует добавить к длине детали длину шипа. К примеру, для ножек столов и стульев будет достаточно длины шипа 30-40 мм, а для дверей – 55-70 мм. С помощью угольника сделайте разметку на краю заготовки.
2. Возьмите ножовку по металлу и сделайте небольшие пропилы (это будут плечи шипа).
3. Подготовьте фрезу “бочонок” и закрепите ее в цанге аппарата. С ее помощью будет создаваться шиповое соединение.
4. Закрепите заготовку на верстаке, а перпендикулярно ей закрепите вторую деталь такой же толщины (будет выполнять роль опоры для подошвы фрезера).
5. Далее, необходимо выставить величину вылета фрезы относительно площадки агрегата. Если шип будет располагаться точно по центру заготовки, то вылет инструмента должен быть таким, чтобы после переворачивания детали и второго прохода у вас получилась толщина шипа, соответствующая ширине паза. Ширина паза, в свою очередь, зависит от диаметра пазовой фрезы. Вот от этого размера и следует начинать расчет всего соединения.
6. После того, как вы определились с глубиной погружения инструмента и выставили ограничитель, можно приступать к выборке шипа. Включите агрегат и начинайте фрезеровать заготовку, но поэтапно, углубляясь каждый раз в материал на 3 мм.
7. Когда требуемая глубина будет достигнута, остановите аппарат и переверните заготовку.
8. Продолжайте выборку шипа методом, описанным выше. В результате вы получите шип прямоугольного сечения. Но, так как паз будет иметь по краям закругление от фрезы, то и на шипе потребуется срезать углы. Сделать это можно ножом или на точильном станке.

Как выбирается паз, было подробно рассмотрено выше. Если требуется сделать шип-паз по всей длине или ширине заготовки, то скруглять углы шипа не потребуется.

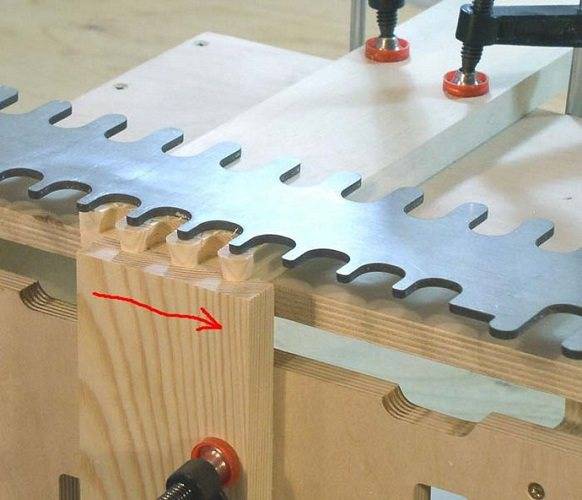

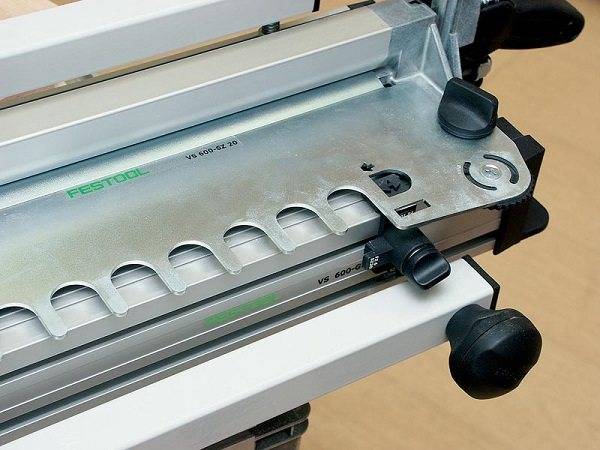

Чтобы изготовить шиповое соединение ласточкин хвост, используют специальное приспособление.

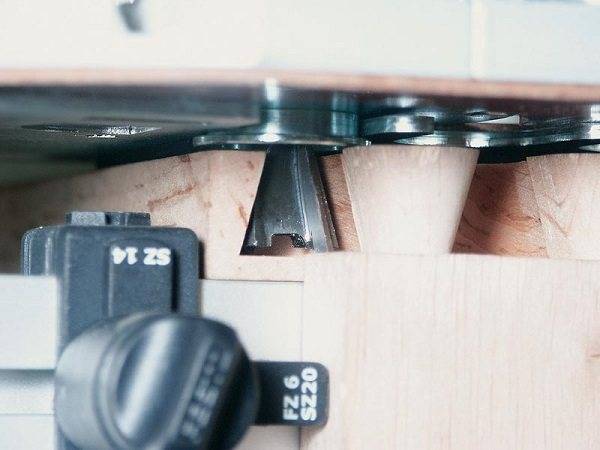

На фрезере устанавливается пазовая фреза “ласточкин” хвост, а также копировальная втулка, имеющая бортики, для лучшего позиционирования в прорезях шаблона.

После зажатия шаблона и заготовки проводится фрезерование по общим правилам.

Пазо-шиповое соединение также используется при изготовлении вагонки. Только, чтобы сделать вагонку, необходимо иметь комплект из 2-х фрез. Одна фреза выбирает паз на кромке детали, а другая – делает шип.

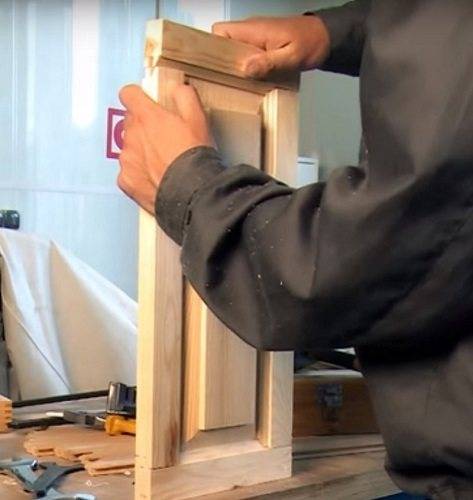

Чтобы сделать филенку, кромка которой является шипом, и прорезать паз в рамке фасада, также используют набор фрез.

Творчество без границ

Фрезерное оборудование незаменимо при обработке древесины. С его помощью можно превратить деревянную заготовку в изящное декоративное изделие. Это оборудование чаще всего используют профессионалы, но и любители с опытом тоже смогут его освоить. Использование механизмов — задача не из лёгких, поэтому прежде чем приступить к работе с их применением, необходимо обеспечить себе комфорт и безопасность. Очень важна организация рабочего места. Домашний мастер должен помнить о том, что во время работы есть вероятность повреждения не только фрезы или механического устройства, но и здоровья.

Деревообработка — это не только работа за станком, но и подготовка рабочего места, планирование последовательности выполняемых работ. Прежде чем начать фрезерование, нужно подобрать подходящий тип фрезы для конкретной задачи, с учётом её формы и размера. Следует подобрать скорость работы машины и глубину резки и не забывать о том, что обрабатываемый материал необходимо надёжно прикрепить к столу.

В зависимости от конкретного типа фрезерного устройства правила их использования во многих аспектах разные. На сегодняшний день широко используются вертикально-фрезерные машины, в которых шпинделя расположены над рабочим столом. Они отлично зарекомендовали себя при такой операции, как фрезерование по дереву при обработке краёв полок и круглых столешниц, изготовлении паза, выполнении соединения деревянных деталей. При обработке круглых конструкций незаменимым дополнением является специальный циркуль с опорной пластиной, который обеспечивает точность обработки.

Работая с фрезером, необходимо научиться вести его спокойно, плавными движениями. Ключевым моментом является правильное и безопасное перемещение обрабатываемого материала. Нельзя это делать слишком медленно, поскольку на древесине могут появиться пятна от ожогов, что может привести к повреждению материала.

Сколы появляются при выполнении фрезерных работ по дереву против направления волокон древесины. За один проход надо выполнять фрезерование на глубину до 8 мм, некоторые модели дают возможность настройки с точностью до 0,1 мм. Глубокие пазы и четверти нужно фрезеровать в несколько проходов.

Вывод

Браширование – особая техника обработки дерева, которая создает на нем необычную рельефную фактуру. Для работы подходят не все породы. Идеальны орех, дуб, лиственница, ясень. Самый простой способ браширования – механический. При его использовании дерево проходят болгаркой со щеткой, при необходимости добавляют дополнительные углубления стамеской, обрабатывают наждачной бумагой, красят.
