Приспособление для кладки кирпича своими руками и шаблон

Что нужно для кладки кирпича

Каждому строителю потребуются следующие приспособления для кладки кирпича своими руками:

кельма;
причальный шнур;
уровень;
ковш-лопата;
правило;
расшивка;
молоток-кирочка;
порядовка.

Инструменты для кладки кирпича.

В народе кельма называется мастерок и является основным инструментом каменщика. Имеет вид стальной лопатки и бывает различных размеров и формы. Кельма применяется для затирки швов, а еще для выравнивания цементно-песчаной смеси и удаления ее избытка.

Причальный шнур натягивается горизонтально и нужен для разметки высоты кладки и проверки ее горизонтальности и прямоты.

Уровень состоит из металлического корпуса, в который встроены несколько емкостей, заполненных специальной незамерзающей жидкостью. Уровень позволяет контролировать ровность кладки в горизонтальном и вертикальном направлениях с помощью пузырьков воздуха, находящихся внутри емкостей. При установке уровня на проверяемую поверхность в случае ее строгой горизонтальности или вертикальности пузырек воздуха будет расположен строго по центру сосуда. Если же имеется наклон, пузырек смещается в какую-либо сторону.

Ковш-лопата используется для нанесения цементной смеси на кирпичи. В данном инструменте возникает потребность в случае большого количества раствора.

Правило — это гладкая стальная рейка, которая используется для проверки поверхности и определения ровности укладки. Особенно часто применяется для контроля внешней кладки.

Размеры приспособления для кладки кирпича.

Расшивка — это один из наиболее часто применяемых в строительстве инструментов, особенно если кирпичи используются как элемент украшения. Расшивка требуется для выравнивания швов и придания им определенной формы и фактуры. Расшивки существуют разных форм и размеров.

Молоток-кирочка применяется для исправления ошибок кладки или для получения требуемой формы. Он используется для откалывания лишних частей и придания кладке требуемого внешнего облика.

Порядовка прикрепляется к первому ряду кирпичей и дает возможность точно выставить расположение блоков, а еще относительное расположение рядов кладки. Порядовка требуется для создания орнаментов из кирпичей на внешней стороне кладки. Кроме этого, порядовка часто используется для разметки оконных и дверных проемов, а также особенностей конструкции выстраиваемого здания или сооружения. С ее помощью также закрепляется шнур и выравнивается кладка.

Некоторые из этих инструментов вы можете сделать самостоятельно. Например, для изготовления причального шнура и отвеса можно использовать крепкий шнур и гвозди. Вместо гвоздей для крепления причального шнура можно использовать Т-образные пластины, вырезанные из металлического листа. В данном случае края пластины загибаются по форме кирпича, и это позволяет закрепить шнур без сложных приспособлений.

Техника безопасности

Длительная работа с раствором требует правильного отношения к собственному здоровью, так как есть много факторов, способных спровоцировать его ухудшение. Главная опасность — сама смесь. После продолжительного (постоянного) контакта раствора с кожей человек обнаруживает неприятные симптомы: на руках появляются серьезные раздражения.

Чтобы избежать этих последствий, любому мастеру необходимо защититься специальными перчатками. Не простыми, а прорезиненными — теми, что со стороны ладони имеют внутреннюю гидрофобную пропитку. Вторая потенциальная угроза — попадание состава в глаза. Это особенно опасно, когда раствор содержит известь, едкие химические добавки. В этом случае подойдут любые очки — обычные, столярные либо солнцезащитные.

Инструменты для каменной кладки в большинстве своем просты и незатейливы, но с ними нужно обращаться правильно

Помимо самой работы очень важно приготовить идеальный раствор, знать абсолютно все нюансы, а это без опыта невозможно. Любая теоретическая подготовка без большой практики бессильна, если нет необходимых навыков

Поэтому кирпичная кладка — тот вид деятельности, с которым справится с блеском лишь каменщик-профессионал.

Одну из полезных конструкций для новичков можно увидеть в этом ролике:

Контрольно-измерительные инструменты

Отвес — тяжелая металлическая гильза, привязанная на шнур. Чем выше высота стены, тем больший по массе отвес применяют для уменьшения погрешности. Отвесом проверяют углы, вертикальность оконных и дверных проемов, столбов и простенков;
Деревянный угольник. стороны которого имеют размеры 50 и 70 сантиметров. Между катетами образуется прямой угол, позволяющий проверять перпендикулярность поверхностей;
Правило — деревянная или дюралюминиевая рейка, применяемая для проверки ровности стены. Для этого инструмент прикладывают ребром к поверхности так, чтобы направляющая была вертикальна. Если кладка выполнена качественно, по краям рейка плотно прилегает к стене и не сдвигается по вертикали;
Порядовка — приспособление, изготовленное из уголков или реек, с нанесенными делениями, отмеривающими ряды кладки по вертикали;
Шнур-причалка натягивается между порядовками и маяками там, где нужен строгий контроль ровности и толщины горизонтальных швов;
Строительный уровень — инструмент, позволяющий легко проверить горизонтальность и вертикальность поверхности. Такой инструмент пригодится не только при работе каменщиков, но и при выносе осей, проверке фундаментных работ, отделке помещений и других процессах. Чаще всего используют пузырьковый инструмент. Самый точный и удобный в использовании лазерный уровень, но он же и самый дорогой.

Помимо всего этого, в качестве дополнительных приспособлений используют металлические ведра, в которых подносят раствор к месту работы каменщика, плоские металлические емкости для его замешивания. Для защиты рук рабочие надевают грубые рукавицы.

Изготовление шаблона

Шаблон способен стать весьма полезным и эффективным приспособлением для быстрой кладки кирпичей. Сделать его можно своими руками. Разумеется, вы можете приобрести в строительном магазине уже готовые модели. Как правило, такие товары имеют возможность регулировки всех размерных параметров. Если же вы желаете сэкономить денежные средства, то лучше приступить к самостоятельному изготовлению шаблона.

Сперва вам следует остановиться на основных геометрических параметрах кладочного шва (имеются в виду высота и ширина). В данном случае многое зависит от применяемого в строительстве материала. Исходя из технологии укладки и используемых блоков, выявляются габариты ниши шаблона.

Для сооружения шаблона вам понадобятся:

ящик из пластмассы соответствующего размера (либо лист фанеры);
карандаш;
уровень;
линейка;
дрель (лучше использовать электрический инструмент – работать с ним удобнее и быстрее);
крепежные элементы;
специальные уголки из стали;
шуруповерт;
отвертка;
молоток.

Если вы смогли отыскать подходящий пластмассовый ящик, то шаблон будет изготовить гораздо проще

Кроме того, пластик сам по себе является более прочным и крепким материалом, но при этом достаточно легким, что очень важно при совершении кладочных работ. Если же такого резервуара у вас не нашлось, то можно самому сделать модель требуемых габаритов из листов ЛДСП, фанеры или реек

Конструкция должна состоять из нескольких основных компонентов.

Рамка с продольно расположенными стенками из дерева. Промежуток между деревянными планками должен соответствовать толщине стены. Так как у этих планок будут присутствовать выдающиеся вперед нижние детали, с их помощью будет удобно выравнивать кирпичи во время укладки.
Рукоятки для переноса. Благодаря этим деталям пользоваться приспособлением будет гораздо легче и удобнее.
Поперечные детали. В основном их делают из особой полосовой стали. Данный элемент дает возможность держать под контролем линейность кладки.

Как правильно завести углы?

Схема правильной кладки углов.

Последовательность кладки на данном этапе будет следующей:

1. 1. Понадобится настелить и выровнять строительную смесь.
  2. В необходимом месте вертикально надо будет опустить кирпич.
  3. Прикладывается строительный уровень.
  4. Киянкой нужно постукивать по кирпичу, чтобы выровнять его до горизонтальной плоскости.
  5. В процессе возведения следующего ряда вертикальность кладки можно будет проверить отвесом.
  6. Если не получается установить кирпич строго горизонтально, понадобится демонтировать его, очистить ребра от строительной смеси и повторить работу сначала.
  7. Расслоению кладки и правильному распределению нагрузки будет препятствовать правильная перевязка швов. Именно поэтому в процессе возведения углов обязательно надо будет учитывать перевязку: верхний кирпич должен быть установлен на нескольких нижних, чтобы была возможность обеспечить прочность кладки и связать между собой кирпичи, которые установлены ниже.
  8. Правильность угла можно проверить специальным шаблоном в форме треугольника, который можно изготовить самостоятельно.
  9. Когда будут выведены два угла одной стенки, понадобится в шов под верхними кирпичами закрепить гвозди, между которыми натягивается нитка. Она позволяет выдержать вертикаль в процессе кладки стенок.
  10. Пока строительная смесь не затвердеет, угол можно выравнивать. Для этого нужно подбивать кирпичи в необходимую сторону.

В процессе однорядной перевязки швов тычковые и ложковые ряды нужно чередовать, в процессе многорядной — ложковые нужно перевязывать тычковыми через каждые 4-5 рядов по высоте.

В процессе строительства стены главное — правильно уложить первый ряд кирпичей. Выкладывать подобный материал несложно, если знать все существующие нюансы и соблюдать правильную последовательность кладки.

Свойства, размеры и виды кирпича, используемого для облицовки

Материал, используемый для облицовки

Для украшения интерьера или фасада нужно уделить большое внимание тому, как класть облицовочный кирпич. Если сравнить, например, с рабочим полнотелым кирпичом

то он должен иметь качественно выполненную лицевую сторону разнообразных оттенков и цветов.

Помимо часто встречающихся стандартных цветов (жёлтый и красный) можно выбрать кирпич и других цветов. Лицевая часть бывает гладкой или декоративной.

Но основное отличие материала для облицовки от простого – идеальные размеры, торцы и прямые углы. Лицевая сторона не должна иметь разнообразных сколов и деформаций.

Главные допущения в отклонении размеров, в мм:

Существует простой и клинкерный кирпич для облицовки, его различают также по долговечности и качеству. У простого водопоглощение намного выше, что обусловлено большим числом пор. Часто используют двойной силикатный кирпич М 150.

обыкновенного — 250 Х 120 Х 65;
узкого — 250 Х 60 Х 65;
утолщённого — 250 Х 120 Х 88; 250 Х 107 Х 65; 230 Х 107 Х 65.

Конструкция и принцип действия приспособления

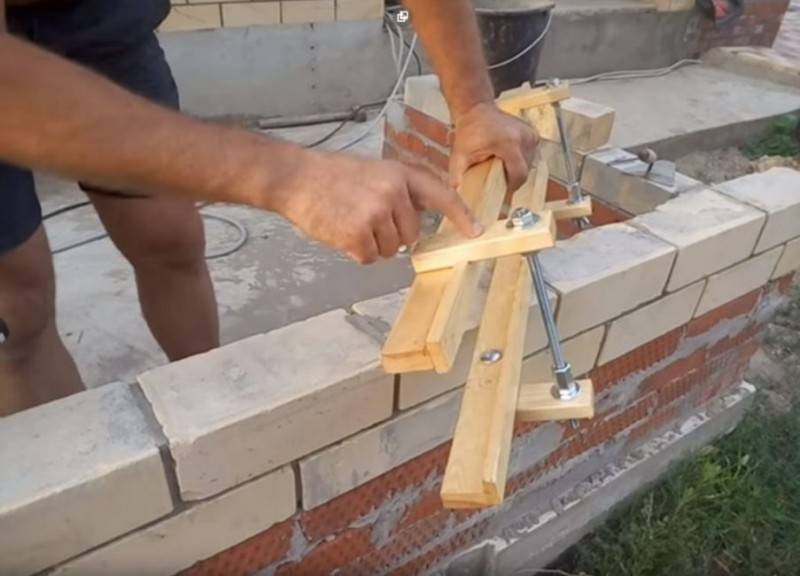

Конструкция приспособления для кладки

Приспособление представляет собой две планки, зафиксированные на определенном расстоянии друг от друга при помощи резьбового соединения изменяющейся длины.

Резьбовое соединение состоит из двух шпилек, удалённых друг от друга на расстояние равное длине двух кирпичей

С помощью гаек-барашков регулируется толщина кирпича.

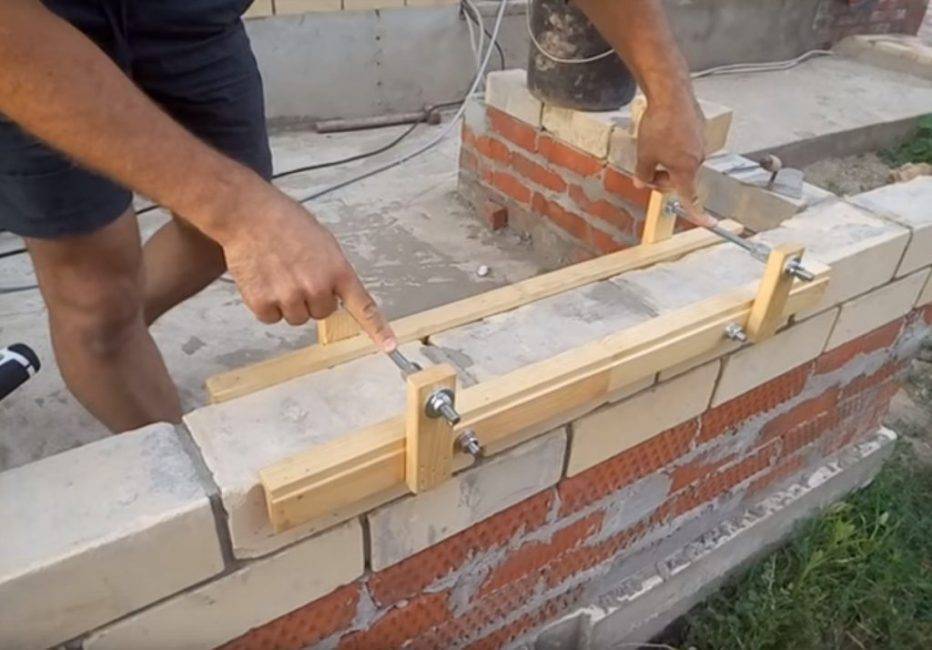

Регулируется толщина кирпича

Раствор укладывается ровно благодаря двум параллельным горизонтальным планкам.

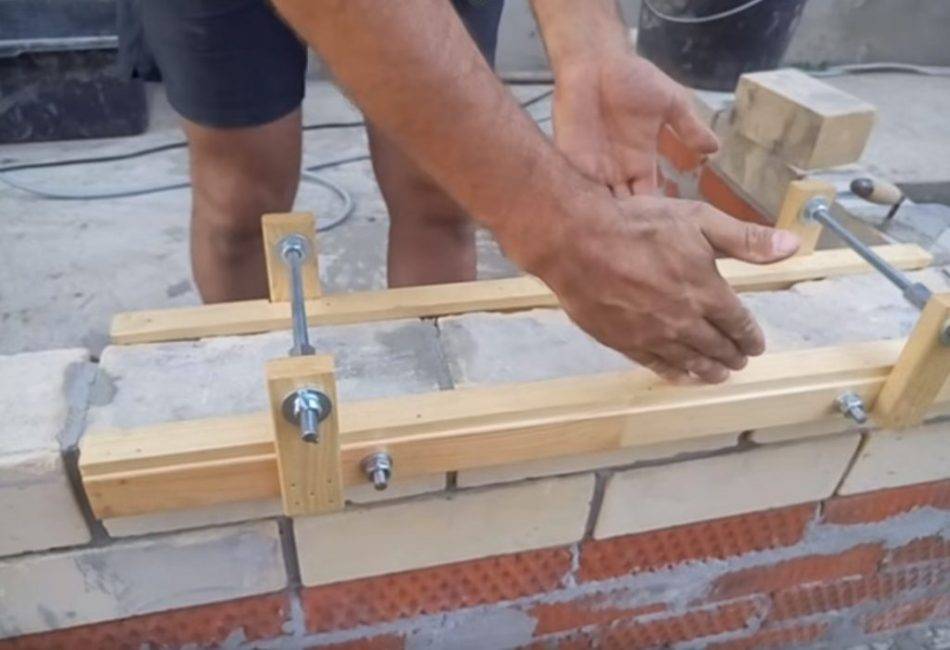

Укладка раствора

Раствор укладывается между этими двумя планками и разравнивается при помощи мастерка.

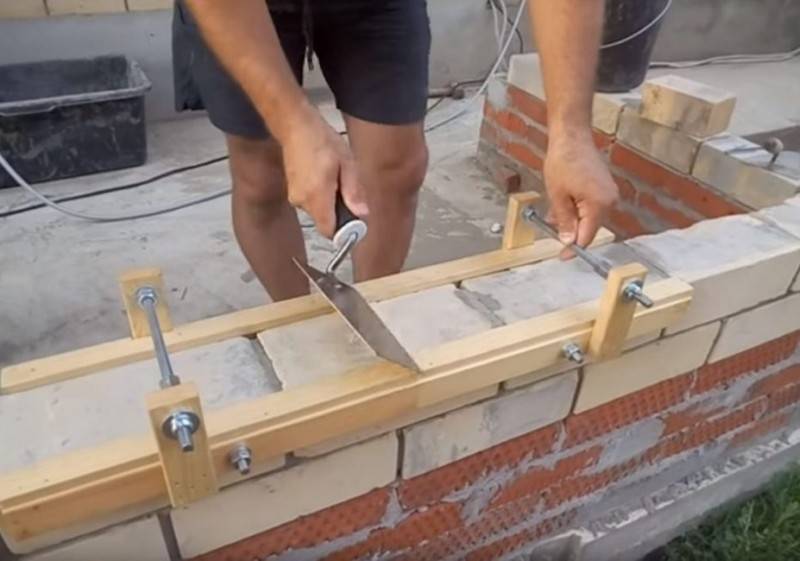

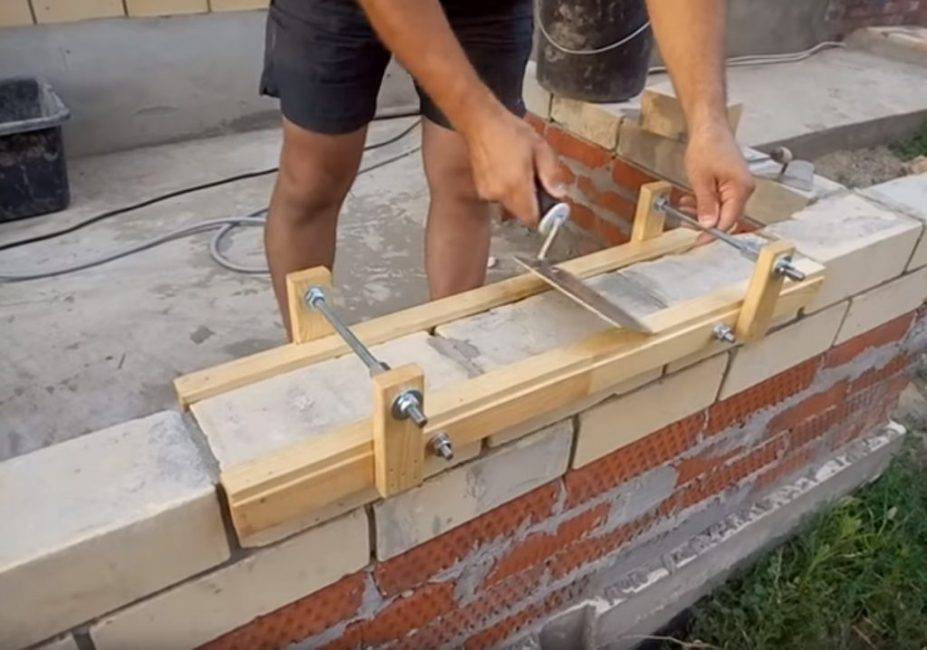

Раствор укладывается при помощи мастерка

После того, как будет уложен раствор на весь ряд, сверху на него укладываются кирпичи. При таком способе укладки выравнивание ряда кирпичей не будет представлять особой проблемы, поскольку слой раствора по всей длине будет иметь одинаковую толщину.

После заполнения одного участка вся конструкция сдвигается, и раствор накладывается на новое место

Особенности конструкции

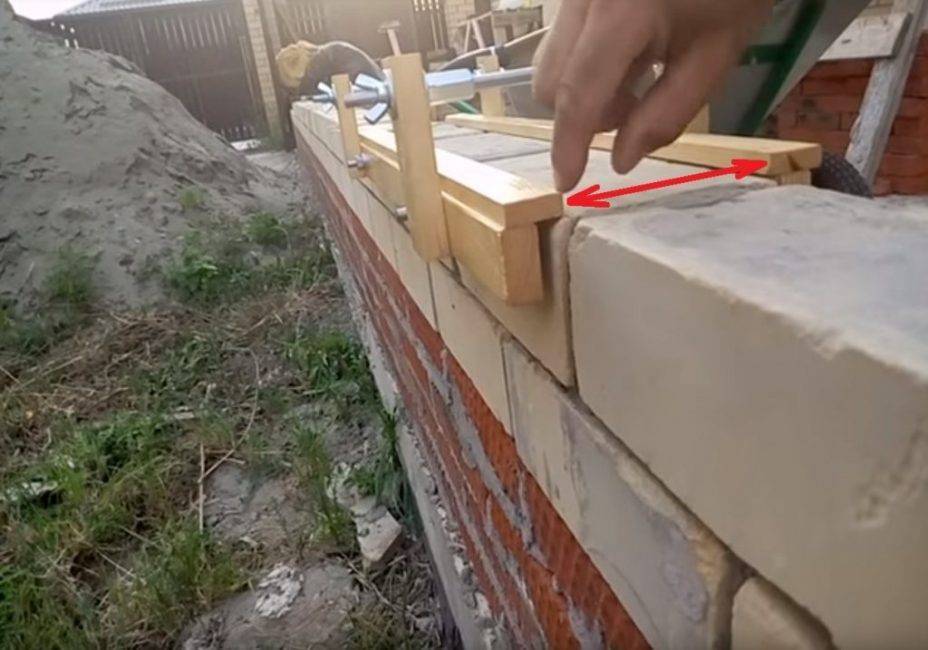

Боковые рейки для крепления шпилек имеют длину порядка 100 мм

Все размеры данного приспособления так или иначе вытекают из размеров кирпичей, с которыми придётся иметь дело строителю. Например, высота реек для шпилек выбирается таким образом, чтобы можно было выравнивать приспособление по отбитому ниткой уровню.

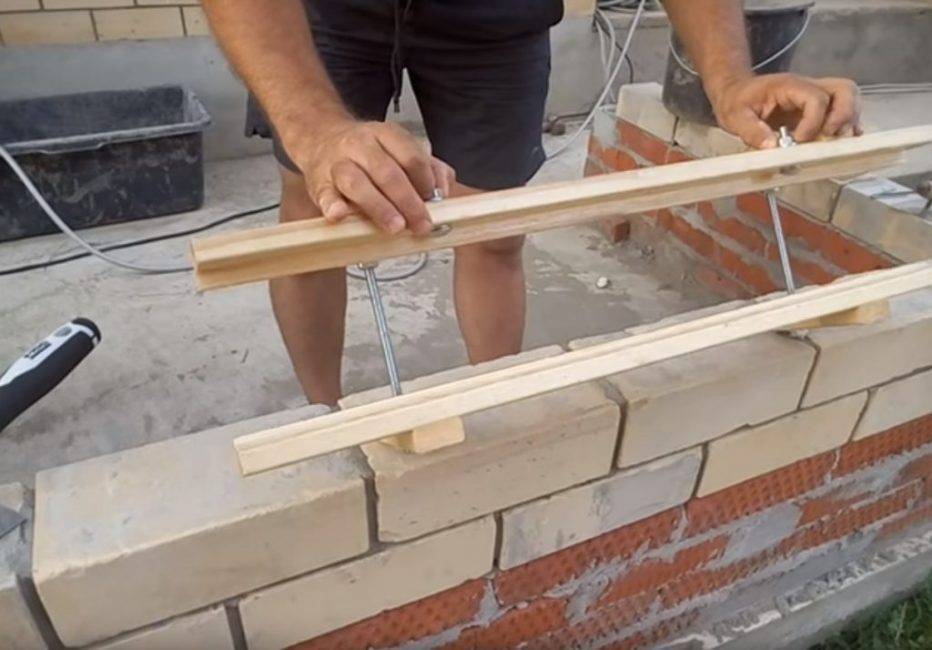

Специальные болты с шайбами, позволяющие менять глубину шва

Кроме того, в конструкции присутствует механизм, позволяющее изменять глубину шва. Обычно, раствор кладут на всю ширину кирпича, а затем ненужную часть раствора удаляют из швов вручную.

Рекомендуется использовать болты с широкими шляпками (не менее 20 мм)

При этом используются планки разной ширины.

Планка, расположенная напротив шляпок имеет минимальный выступ (около 5-7 мм)

Ширина планки с этой стороны должна быть минимальной, чтобы планка немного цеплялась за кирпич.

Планка, расположенная со стороны шляпок, заведомо больше (10-15 мм)

В зависимости от количества шайб будет меняться расстояние от стены до вертикальной планки. А поскольку вертикальная и горизонтальная планки надёжно соединены друг с другом, будет меняться и ширина шва.

Регулировка глубины шва осуществляется благодаря шайбам, подложенным под шляпки

А поскольку вертикальная и горизонтальная планки надёжно соединены друг с другом, будет меняться и ширина шва.

Ширина шва при одной дополнительной шайбе под шляпкой

Устройства для кладки кирпича

Имея доступные материалы, к примеру, полимерные материалы, пластмассу, сталь, можно создать приспособления для ровной кладки своими руками. Главным отличием от изделий заводского производства будет способ крепления деталей, а также долговечность изделия.

Дозатор своими руками

Класть кирпич с дозатором проще

Один из наиболее распространенных приспособлений — дозатор, который позволяет аккуратно наносить связующее вещество для стройматериала. В зависимости от габаритов и веса этого материала толщина шва, а значит, и объём выдавливаемой смеси варьируются.

Ширина полосы раствора соответствует геометрии будущей стены и ограничивается фронтальными планками. Нижний уровень упоров соответствует толщине шва. Элементарным приспособлением является ограничитель из фанеры — для его изготовления достаточно купить материал толщиной до 25мм. Собираем корпус по указанным данным, в качестве фронтальных лимитов и упоров устанавливаются деревянные бруски или кусочки фанеры, металлические уголки.

Устройства для контроля

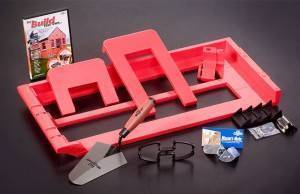

Класть кирпич с шаблоном проще — он позволяет дозировать объем укладываемого раствора

Шаблоном для кладки кирпича является специальная рамка с двумя параллельными сторонами, рукояткой и стальными поперечинами. Внутренняя ширина рамки равняется ширине стенки — она может быть в 1-1,5 и более кирпичей. В нижней части устройства с обеих сторон имеются специальные выступы, которые выравнивают блок в стене и заодно захватывают предыдущий ряд кирпича. Материалом для устройства служит фанера или рейки из древесины. При промышленном производстве может использоваться так же металл или пластик.

Для изготовления такой конструкции чаще всего используют старый ящик — фиксируем саморезами бруски нижнего упора и деревянную раму, при расчете толщины стены учитываем стандартным толщину шва в пределах 10-12 мм.

Самодельное устройство для кладки кирпича

Вариант приспособление для кладки кирпича, сделанного своими руками

Самодельное устройство позволяет дозировать раствор и нанести идеально ровную полосу связующего вещества на кирпич. Устройство не представляет собой ничего сложного — для приготовления такого инструмента понадобится металлический лист, толщина которого будет соответствовать требуемой толщине швов. В листе вырезаем прямоугольное отверстие, ширина которого соответствует ширине кирпича. Можно приобрести дозатор заводского производства.

Алгоритм его использования следующий: уложив лист с отверстием на укладку, заполняем форму раствор, а после выравниваем ее поверхность мастерком, удаляя излишки. В результате на постели получается полоса раствора высотой в 10 мм – стена будет в точности соответствовать требуемым размерам, указанным на чертежах.

Кирпичная кладка своими руками

Работы могут выполняться по захваткам или кольцевым способом. Для удобства укладки при проектировании размеры простенков должны быть приняты «по кирпичу», то есть 120, 250, 380, 510 миллиметров и так далее с шагом 130. В этом случае не придется рубить искусственные камни.

Чтобы обеспечить прочность конструкции, ее выполняют с перевязкой, не допуская длинных непрерывных вертикальных швов. По виду перевязки кладка делится:

однорядная, когда происходит чередование ложковых и тычковых рядов;
многорядная, когда на несколько ложковых рядов приходится один тычковый.

Ложковый ряд кладки – ряд кирпича, который выходит на фасад ложком, то есть длинной гранью. Тычковый ряд образуют кирпичи, которые выходят короткой гранью.

Порядок выполнения работ:

устройство гидроизоляции по обрезу фундамента;
укладка углов на высоту 3-5 рядов камня;
проверка горизонтальности, вертикальности и перпендикулярности уложенной кладки;
натягивание шнура для обозначения первого ряда. Если толщина кладки более 25 сантиметров, веревку натягивают и с внутренней и с наружной стороны;
раскладывание смеси на место кладки и ее разравнивание;
укладка камня и контроль совпадения верхней грани со шнуром-причалкой;
удаление излишков раствора с лицевой стороны;
если не предусмотрено дальнейшее оштукатуривание стены, до высыхания раствора швам придается эстетичный вид с помощью расшивки;
поднятие шнура-причалки на один ряд;
проверка вертикальности уложенной стены.

Пункты с 5-го по 9-ый повторяют до набора нужной высоты.

Существующие виды монтажа кирпича: последовательность кладки

Забутка (подрезка, вполуприсык).
Вприжим.
Вприсык.

При выборе способа кирпичной кладки важно учитывать сезон, пластичность строительной смеси, а также степень влажности материала

Особенности способа вприсык

Схема облегченной кирпичной кладки.

Строительная смесь в подобном случае распределяется равномерно. По бокам конструкции нужно будет оставить небольшую массу. Подобная масса строительной смеси применяется для того, чтобы заполнить швы, которые будут образовываться в процессе кладки.

При нанесении смеси для ложкового ряда нужно соблюдать расстояние до стенки — максимальная дистанция составляет 2,5 см. Раскладка не должна быть более 8 см.

При формировании тычкового ряда массу смеси надо наносить с раскладкой, которая не превышает 22 см. Толщина слоя в данном случае должна быть менее 3 см. Кладка вприсык предполагает применение нескольких кирпичей, которые располагаются с соблюдением расстояния в 10 см от ранее расположенных материалов. Кирпич укладывается под наклоном, плашмя. Кирпичи надо будет медленно поворачивать и приближать к уже уложенным. После этого следует нанести строительную смесь, которая постепенно наполнит вертикальные и горизонтальные швы.

Особенности способа вприжим

Схема однорядной цепной перевязки кирпичей.

С помощью использования данного способа можно произвести укладку тычковых и ложковых рядов. Масса строительной смеси в данном случае должна быть достаточно жесткой. Ее надо будет разровнять мгновенно для 5 тычковых и 3 ложковых кирпичей. Расстояние отступа от уложенного материала не нужно делать более 15 см. Последовательность кладки в данном случае будет следующей:

В одну руку нужно взять кирпич, другим кирпичом разравнивается масса строительной смеси.
При помощи кельмы необходимо подгрести массу смеси к боковой стене уложенных кирпичей.
Далее кладутся новые кирпичи и приближаются к боковой части уложенного материала.
На следующем этапе производится устранение излишков строительной смеси.

Данный процесс является трудным, но в результате можно будет получить прочную конструкцию.

Особенности кирпичной кладки с подрезкой

В данном случае используется жесткая смесь.

Последовательность кладки будет следующей:

Кладка с применением данного способа предполагает полное заполнение швов.
На следующем этапе производится расшивка.
Масса строительной смеси наносится, как и в случае использования способа вприжим. В данном случае отступ должен быть менее 15 см.
Кладка кирпича производится так же, как и в случае использования метода вприсык.
После произведения кирпичной кладки нужно будет удалить излишки строительной смеси.
Пластичную массу при кладке будет достаточно сложно убрать, потому специалисты рекомендуют готовить жесткую смесь.

Особенности метода вполуприсык

Схема многорядной перевязки кирпичей.

Последовательность кладки следующая:

Массу строительной смеси нужно нанести между внутренней и наружной верстой.
Далее масса разравнивается.
После этого производится укладка взабутку.
В данном случае подразумевается размещение нескольких кирпичей.
Расстояние между уложенным материалом не должно быть больше 8 см.
Далее понадобится выполнить забор строительной смеси и прижать кирпич вплотную к уложенному материалу.
Если вертикальные швы не были полностью заполнены, то строительную смесь нужно наносить в процессе следующей кладки.
Поперечные швы нужно заполнять полностью.

Чтобы соблюдать прямолинейность и горизонтальность кладки, понадобится использовать шнур-причалку. Его нужно натягивать после каждых 5 м. Чтобы закрепить причалку, следует использовать скобы. Для крепления шнура на наружной стенке нужно использовать порядовки. Причалку нужно закрепить так, чтобы она не провисала.

https://youtube.com/watch?v=0uGpI_F9Rso

Сегодня в строительстве пользуется популярностью многорядная и однорядная укладка шнура-причалки. Следует знать следующие нюансы:

При однорядной укладке первым делом производится возведение наружной стенки, после чего внутренней.
При многорядной укладке следует использовать смешанный и ступенчатый методы.

В процессе кладки кирпич и строительная смесь должны находиться на рабочем месте. Скорость работы в данном случае увеличится, а производительность возрастет.

Как правильно положить облицовочный материал

Один из вариантов того, как правильно класть облицовочный кирпич вместе с утеплителем

Если Вы хотите выполнить кладку своими руками, хотим подчеркнуть, что подобная кладка считается очень трудоёмкой и непростой, требующей особого внимания и точности. При большом объёме работ Вам будет нужен напарник. И в этом случае цена кладки возрастёт.

Обычно фасадный материал кладут одновременно с возведением дома, и связывают стену и облицовочную кладку особой кладочной сеткой, утепляют внутри по желанию.

Мы рассмотрим вариант кладки для облицовки после возведения здания, для которого использовали строительный кирпич. Особо отметим, что цоколь делают выступающим за стену не меньше, чем на 12.0 см. Такое расстояние даст возможность сделать хороший упор для строящейся стенки. В этом случае придётся обязательно укрепить и расширить цоколь.

Необходимо определиться с инструментами, которые Вам потребуется:

бетономешалка;
мастерки;
вёдра;
леса;
нитки;
молоток;
отвес;
прутик длиной 80 см квадратного сечения 10Х10 мм;
круглый прутик для расшивки швов диаметром 10 см.

Поэтапная инструкция по кладке:

Обратите внимание! Немедленно очищайте поверхность от загрязнений. Можно использовать влажную губку

Не допускайте, чтобы раствор высох.

Сначала выравниваем цоколь по горизонтали раствором, используя уровень или строительную правилу. Потом раскладываем кирпич всухую. Это делают, чтобы верно определить место его подрезания, и где лучше швы разыграть для лучшей связки в углах.

В местах проёмов для окон и дверей ряды не должны прерываться, иначе в дальнейшем подобная раскладка получится над дверью или окном. Здесь кирпич подрезают.

Далее укладываем облицовочный материал. Сначала заводятся углы. Кладку начинают с углов здания по высоте 4-6 рядов. Потом натягивают нитку и выполняют облицовку под шнур или нитку.

Для такой работы лучше использовать раствор в пропорции 1:4. Если существует возможность, возьмите мелкий песок из карьера, содержащий немного глины. Если у Вас есть помощник, перемешиваем смесь в бетономешалке, также её можно перемешать небольшими порциями с помощью миксера

Очень важно постоянное соблюдение пропорций

Прутик необходимо положить на край кирпича, потом раствор кладём чуть выше прутика, который используется, как шаблон для кладки облицовочного кирпича, и устанавливаем его, ударяя молотком или ручкой кельмы, чтобы он коснулся прутика.

Когда кирпич большой и касается шнура, тогда прутик снимают и ставят его до уровня нитки. Именно в такой способ добиваются одинаковых швов. Если запачкали лицевую сторону, её очищают сухой тряпкой до того, как раствор высохнет.

Очень важно выполнять правильную привязку со стеной. Если стена не имеет выпирающих из стены прутиков и сеток для штукатурки

Поэтому крепимся к стенке, применяя дюбеля и хорошо гнущуюся вязальную проволоку.

на стенку забивают дюбель 6-ку;
к шляпке прикручивают проволоку, длина которой должна равняться ширине кирпича;
кончики проволоки должны быть внутри кладки, а не торчать;
по высоте вяжутся через 4 ряда, а по ширине через 60-70 см.

Привязку можно выполнять различными способами. Главное – хорошая связка между стенкой и облицовкой.

Пространство между стенкой и облицовкой нельзя засыпать раствором. Обязательно сделайте зазор, который способствует хорошей теплоизоляции здания.

Необходимый зазор для теплоизоляции здания

Проёмы для дверей и окон делают колонной, укладывая кирпич узкой стороной. Для откосов по желанию можно использовать материал другого цвета. Швы расшивают при выполнении кладки, чтобы леса не двигать повторно.

Потом швы заполняют раствором и затирают, используя круглый прутик. По окончании расшивки готовую поверхность вытирают сухой тряпкой. Все, кладка закончена.

В нашей статье мы рассказали о кладке фасадного кирпича, в частности, как выполняется кладка облицовочного кирпича под пруток. В представленном видео в этой статье вы найдете дополнительную информацию по данной теме (узнайте также как выбрать глиняный кирпич ).

Процесс облицовки дома
