Подключение варочной поверхности к электросети: однофазный и двухфазный вариант
Наибольшее количество вопросов возникает в том случае, если необходимо выполнить присоединение поверхности для варки к сети, напряжение в которой составляет 220 В. Особенно проблематичны такие ситуации, когда количество проводов панели не совпадает с числом кабелей в сети. В качестве примера можно взять электроплиту Hansa. Подключение такого устройства производится по 6 проводам.
Схема подключения варочной поверхности — однофазный вариант
Если сеть включает в себя 3 линии, то тогда проблему с подсоединением такой панели можно решить довольно просто. Для подключения в этом случае используются специальные перемычки, которые довольно просто приобрести в любом профильном магазине. Иногда они реализуются в комплекте с прибором. При необходимости их можно выполнить своими руками.
Как подключить плиту в этом случае? Перед началом подключения прибора к электросети рекомендуется внимательно изучить инструкцию. Пошаговый процесс присоединения панели к однофазной системе выглядит следующим образом. Первое, что нужно сделать, – отыскать на обратной стороне поверхности для варки крышку. Далее необходимо открыть ее. Для этого можно воспользоваться обычной отверткой. Под крышкой располагаются клеммы.

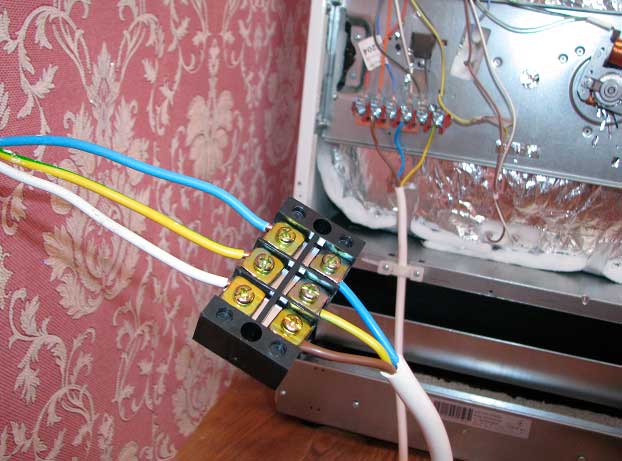

В том случае, если клемм 6, а кабелей в квартире всего 3, необходимо провести стыковку контактов. Чтобы выполнить эту операцию, потребуется соединить 3 провода, которые соответствуют фазам, между собой. Далее выполняется присоединение одного нулевого кабеля к другому. Землю трогать не нужно. В результате получается 3 линии.
В некоторых моделях устройство уже имеет перемычки. В такой ситуации подключить варочную поверхность легче всего. Необходимо просто состыковать между собой провода сети и контакты электроприбора. Ответить на вопрос о том, как подключить электроплиту самостоятельно, помогут видеоматериалы на данную тематику.

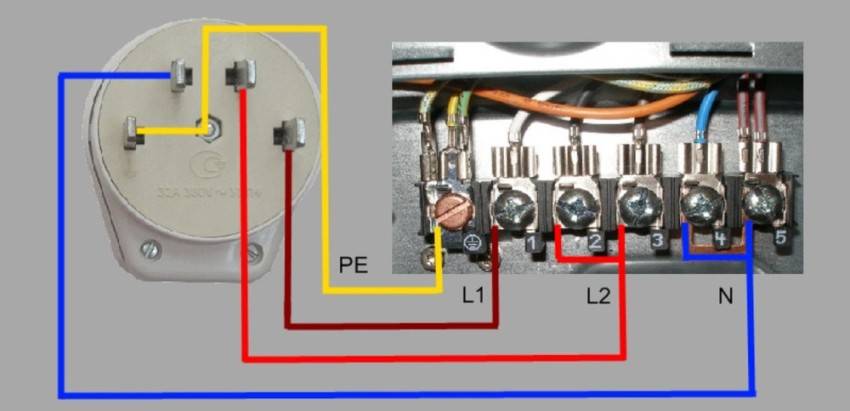

Двухфазная схема подключения элетропплиты 380 В
Двухфазные плиты встречаются очень редко. Зачастую при самостоятельной установке такого прибора люди сталкиваются с трудностями. Однако ничего сложного в этом нет. При подсоединении таких приборов к трехфазной сети выполняется изоляция одного из кабелей.
Как подключить варочную панель к электросети трехфазной (380 В)
Перед началом подсоединения устройства для приготовления пищи к трехфазной электрической сети необходимо подготовить специальный кабель. Он должен содержать 5 медных проводников. Сечение каждого элемента в этом случае составляет 2,5 мм²
Причем не так важно, каким именно будет кабель. Для этого подойдут как одножильные, так и многожильные варианты. Перед подключением варочной панели и духового шкафа необходимо проверить сеть на отсутствие в ней тока
В таком случае перемычка используется только для двух проводов, которые являются нулями. Эти кабели обозначаются латинскими буквами N. Таким образом, перемычка применяется для проводов N1 и N2. Стоит отметить, что некоторые модели варочных поверхностей имеют цифровое обозначение линий. В такой ситуации нули соответствуют цифрам 4 и 5
Перед подключением варочной панели и духового шкафа необходимо проверить сеть на отсутствие в ней тока. В таком случае перемычка используется только для двух проводов, которые являются нулями. Эти кабели обозначаются латинскими буквами N. Таким образом, перемычка применяется для проводов N1 и N2. Стоит отметить, что некоторые модели варочных поверхностей имеют цифровое обозначение линий. В такой ситуации нули соответствуют цифрам 4 и 5.
Что касается фазных проводов, то их необходимо подключить к каждой фазе (по одному). Схемы на картинках помогают понять, как подключить электрическую плиту. А также рекомендуется изучить соответствующие видеоматериалы. Как уже говорилось выше, цвет фазных проводов может быть разным в зависимости от стандарта. Чаще всего встречаются красные, желтые и зеленые кабели. При подключении стоит быть внимательными, так как существует вероятность неправильного присоединения проводов к вилке.
При трехфазной сети нейтраль (ноль) подключается вверху, а земля, наоборот, снизу. В свою очередь, провода, обозначающие фазы, располагаются посередине. На розетке также необходимо соблюдать этот порядок.

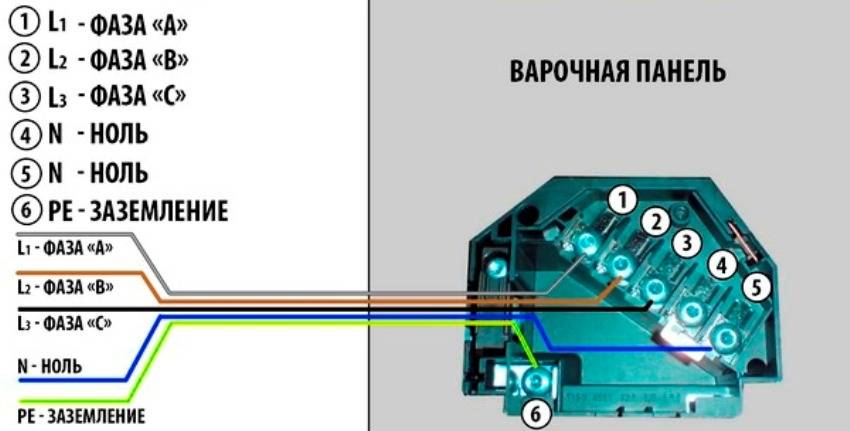

Подключение устройства к трехфазной сети 380 В
Розетка и вилка для варочной панели
Если вы не намерены заводить кабель напрямую в панель, то вам придется устанавливать под нее отдельную розетку.
Например при влажной уборке панель должна быть обесточена. Если у вас нет розетки, придется по два раза бегать к щитку и отключать автомат. А так выдернул вилку, протер поверхность и подключил обратно. Розетка должна устанавливаться на удобной высоте. Рекомендуемое расстояние от пола — до 90см.
При этом не допускается, чтобы подрозетник находился на одном уровне с варочной панелью. Лучше всего будет разместить ее справа или слева от прибора.
Если вы хотите рядом установить еще и духовой шкаф, то розетка должна находится ниже уровня духовки. Обычно это расстояние на уровне ножек кухни.
Слишком близко к полу делать также нельзя, имейте в виду вероятность затопления и протечек водопровода!
Какую брать розетку? При маломощной панели до 3,5кВт (обычно двухконфорочные) можно все подключить через евророзетку и соответствующую вилку.
Однако она будет постоянно работать на свою номинальную мощность 16А и скорее всего сильно греться.
Кроме того, если вы изначально взяли кабель 3*6мм2, то завести его на контакты вилки будет большой проблемой. Поэтому предпочтительнее использовать специальную вилку и розетку для плит, рассчитанную на токи до 40А.
Расположение фазного и нулевого провода в розетке не играет существенной роли. Главное правильно подключить заземляющую жилу (сверху на контакт заземления).
А вот при подключении вилки желательно соблюсти «полярность». Не зря производители маркируют клеммы на которые должна заходить фаза и ноль. Но даже если и перепутаете панель все равно должна работать исправно.
Для подключения вилки понадобится провод. Не всегда он идет в комплекте. При отсутствии штатного, необходимо приобрести трехжильный провод ПВС. Сечение провода должно соответствовать мощности прибора (смотри таблицу выше).
Разбираете корпус вилки, пропускаете через него провод. Снимаете изоляцию с внешней оболочки на такую длину, чтобы ее край после сборки вилки, был придавлен специальным фиксатором.
Зачищаете жилы и для обеспечения лучшего контакта опрессовываете наконечником НШВ.
Затягиваете винтовые разъемы вилки:
фазу и ноль под крайние клеммы
заземление — под верхний винт
Большое неудобство таких моделей, что они очень сильно «выпирают» из стены — на 5-7см.
Учитывайте этот момент при сборке кухни заранее.
Особенности и условия процесса подключения
Первое и одно из самых важных условий – возможность проводки выдерживать значительные нагрузки.
В доме или квартире должна быть проложена медная проводка сечением не менее 4 мм. кв. Если мощность плиты значительна – то необходим провод уже 6 мм. кв. сечением.
Лучшим вариантом будет прокладка отдельной линии для запитывания, что позволит не нагружать общую проводку дома, особенно если он старой постройки, и проводка не рассчитана на значительные нагрузки.
Второе условие – способность автомата распределительного щитка работать со значительными нагрузками.
Поэтому проводку, которая будет запитывать плиту, следует подключать к автомату с самым большим значением по силе тока, или же под нее установить в распределительный щиток дополнительный мощный автомат.
При этом значение по силе тока у автомата должно быть выше на один номинал, чем данный параметр плиты, чтобы избежать критических нагрузок. То есть, при подключении прибора с потребляемой силой тока в 20 А, используется автомат на 25 А.
Третье условие – наличие дополнительных средств защиты. Ими могут выступать дифференциальные автоматы или же устройство защитного отключения.
Последнее условие – правильность подключения. Плиту можно подключать к розетке, что обеспечивает некое удобство, позволяя в любой момент ее отключить.
Но розетка и вилка должны быть силовыми, способными работать при нагрузках.
Обязательно к распределительному щитку должно быть подведено заземление.
Также посредством вилки и розетки можно подключать не особо мощные электроплиты.
Если же устройство обладает большой мощностью, то лучше для его запитки использовать клеммник. Он способен выдерживать большие нагрузки.
ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Что такое беспроводный звонок, устройство, принцип работы, как выбрать
Но такое соединение является неразъемным, для обесточивания плиты необходимо будет отключать автомат.
Но все же такое соединение более надежное и безопасное, поэтому его лучше использовать даже при подключении приборов средней и малой мощности.
Еще один способ подключения – «напрямую». Подойдет в тех случаях, когда производитель плиты не укомплектовал ее силовым кабелем. В таких случаях провод, идущий от автомата можно подключать непосредственно к плите, избегая дополнительных соединений.
Какую установить розетку для варочной панели и духового шкафа? Советы по выбору
Все розетки, рассчитанные на силу тока более 25А считаются силовыми. По способу установки они подразделяются на:
- внешние, накладные. Монтаж розеток этого типа производится прямо на плоскость стены. Они удобны в использовании при прокладке кабелей открытым способом. Кроме того, такие розетки наиболее безопасны для установки в деревянных домах и в помещениях с повышенной влажностью. Именно этот тип розеток имеет наилучшую влаго- и пылезащиту;
- внутренние, устанавливаются в специальные подрозетники, вмонтированные в толщу стены. Находят наибольшее распространение в кирпичных и панельных домах, при отделке стен листовыми материалами, типа ГВЛ.
По назначению и особенностям конструкции розетки делятся на:
- предназначенные для работы в однофазных сетях 220В;
- предназначенные для работы в сетях с тремя фазами, 380В;
- имеющими отдельный контакт для заземления или без него;
- с фиксаторами, надежно удерживающими соединение с вилкой. Фиксация бывает кнопочная или резьбовая, с помощью накидной гайки;
- с интегрированными устройствами, например УЗО, реле времени отключения;
- с шторками, закрывающими входные отверстия розетки. Очень удобно применение этого типа в семьях, где есть маленькие дети. В такую розетку невозможно вставить какой-нибудь иной предмет, кроме вилки.
Перед тем, как купить розетку для электроплиты, необходимо сделать выбор, который должен основываться на следующих критериях:
- расчетной максимальной силы тока. Для духовок (мощность до 3-3,5 кВт) достаточно величины в 16 — 25А, для плиты с мощностью до 7 кВт — не менее 32А, а для более мощных установок — 63А. В таких розетках и соответствующих вилках к ним штыри контактов более толстые, материал изолятора более тугоплавкий;
- количество рабочих фаз. Для подключения на 220 В используется розетка и вилка с тремя контактными группами, а в сетях 380В — с пятью;
- степень защиты. Защищенность электроприборов от воздействий обозначается кодом IPXX, где ХХ — цифры.
Первая кодирует степень защищенности от проникновения внутрь корпуса твердых объектов.
Вторая — код защиты от проникновения жидкостей. Чем больше цифры тем выше класс защиты.
Например, 00 — защита отсутствует полностью, т. е. контакты открытые. А IP68 — максимальная степень защиты, при которой абсолютно исключена возможность попадания внутрь розетки и вилки пыли и воды (даже при полном затоплении).
Для бытовых приборов, работающих на кухне, минимальной степенью должна быть IP24 (невозможно попадание внутрь предметов, размером более 12 мм (например, пальцев) и брызг воды, независимо от их направления).
Кабель подключается к вилке и розетке несколькими способами.
Первый способ — жила кабеля освобождается от изоляции на 0,5 см, вводится под прижим и зажимается винтом. Второй способ более надежен: проводник очищается от изоляции на 1,5 см, оборачивается кольцом вокруг винта и прижимается. Площадь соприкосновения будет больше, контакт надежнее.
Если жила кабеля состоит из множества тонких проволочек, то их необходимо обработать паяльником и оловянным припоем или обжать латунными трубками.
Розетку или клеммную коробку следует крепить к стене недалеко от плиты, надежно, с помощью шурупов или саморезов, таким образом, чтобы выполнить следующие условия:
- на розетку или коробку не должна попадать жидкость с плиты или мойки;
- розетка (коробка) должна быть доступна для электрика, но находиться скрыто, не не виду.
Возможные проблемы и советы профессионалов
Самая распространенная ошибка при самостоятельном подключении – неправильное положение фазных перемычек или их отсутствие. В случае этой ошибки будут работать только две конфорки из четырех (однофазное включение трехфазного устройства). Одной из часто встречающихся причин повреждения варочной панели и внутренней проводки является позднее срабатывание защитных устройств при превышении допустимого тока вследствие перегрузки или короткого замыкания. Регламентированное ПУЭ время срабатывания защиты 0,4 секунды по статистике выдерживается далеко не всегда. Чаще всего это является результатом использования дешевых нелицензионных устройств защитного отключения и дифференциальных автоматов китайского производства. Особенно опасно покупать УЗО и дифференциальные автоматы у случайных людей.
При «перекосе фаз» в результате неравномерной нагрузки на нулевом проводе возможно появление напряжения величиной до 110V относительно потенциала заземления. По этой причине для надежного отключения варочной панели при возникновении нештатной ситуации нужно устанавливать рекомендованный производителем двухполюсный автомат (при срабатывании он разрывает и фазный и нулевой провод).
По причине некорректной работы защитного сетевого оборудования при коротком замыкании в варочной панели, в силовом кабеле или в розетке часто повреждается внутренняя проводка или выходит из строя сама варочная панель. Защитные автоматы старого типа (тепловые) не обеспечивают необходимого времени срабатывания (быстродействия). В соответствии с требованиями ПУЭ для подключения индукционных варочных панелей рекомендуется использовать УЗО и дифференциальные автоматы (дифференциальные реле) с такими параметрами:
- для подключения к однофазной сети: автомат на 32А или УЗО на 40A и дифференциальный автомат на 30мА;
- для подключения к трёхфазной сети: автомат на 16А или УЗО на 25A и дифференциальный автомат на 30мА.
При нарушении контакта в розетке возникает искрение или электрическая дуга, которые приводят к сильному нагреву. Для недопущения этих ситуаций при планировании места для установки розетки необходимо учитывать следующие моменты:
- контактные ламели розетки должны надежно контактировать со штырями электрической вилки;
- количество контактов в розетке должно быть не меньше количества жил на проводе;
- после установки розетку необходимо надежно закрепить;
- розетку нужно устанавливать на негорючую поверхность, если это требование выполнить невозможно, под розетку подкладывают прослойку из асбеста или специальную прокладку из негорючего материала;
- нельзя устанавливать розетки рядом с рукомойниками, чтобы при мытье рук в них не попали брызги воды;
- после окончания монтажа перед первым включением варочной панели разводку кабеля от вводного щитка до розетки необходимо прозвонить тестером.
При возникновении неисправности после включения или в процессе работы на экране сервисного процессора высвечивается инженерный код и звучит аварийный зуммер. При неоднократной выдаче кода необходимо обратиться по телефону в сервисный центр. Промедление грозит распространением неисправности на другие узлы и делали, что может резко увеличить объем работы и стоимость ремонта. Никогда не покупайте варочную панель или аксессуары к ней у случайных людей.
Кроме приобретения некомплектного изделия за очень большие деньги, в этой ситуации можно в лучшем случае получить некомплектную модель (без крепежа, шнуров, винтов и шурупов), контрабандный товар без официального гарантийного талона или хорошо замаскированную варочную плиту БУ, которую отремонтировали в кустарных условиях. Без официально оформленного талона с отметкой даты продажи и печати магазина сервисный центр бесплатный гарантийный ремонт не производит.
О том, как правильно подключить варочную панель к электросети, смотрите в следующем видео.
Обзор цен на розетки
Сегодня приобрести розетку для плиты можно практически в любом отделе электротоваров. Стоимость их несколько выше, чем у обычных бытовых розеток, что связано со сложностью их конструкции. Стоимость модели среднего ценового сегмента колеблется в диапазоне 400 рублей.
- Москва и Киев – 420 руб.
- Самара – 405 руб.
- Екатеринбург и Воронеж – 400 руб.
Но для дизайнерских розеток, от известных западных производителей, цена может достигать нескольких тысячей рублей. Среди них имеются настоящие шедевры, выполненные под мрамор, натуральное дерево, стилизованные под хай-тек. Это позволяет с успехом вписать их в любые варианты интерьерной отделки вашей кухни. Точно также можно найти в продаже и бюджетные варианты «Мэйд-ин-Чина», стоимостью порядка 150-250 рублей.
Какой газовый шланг выбрать для подключения: 3 варианта
Существует три вида шлангов, использующиеся сегодня для подключения газовых варочных панелей.
Резино-тканевый
Имеет хорошие показатели из-за низкой цены, хорошей электроизоляции, прекрасной гибкости и простоте монтажа. Представлен многими экземплярами, различающимися по длине и диаметру. Главный недостаток состоит в малой жесткости. Но материалы из которых он производится дают возможность использовать его в течение 5 – 10 лет.
Резиновый армированный
Резина при изготовлении подвергается вулканизации. Главные его достоинства – низкая цена, высокая прочность из-за вшитой текстильной нити и простота монтирования. Хорошо выдерживает высокую температуру до 50 градусов.
Резиновый армированный
Сильфонный металлический.
Лучший выбор, исходя из отзывов большинства газовщиков. Очень легко подсоединяется к плите, котлу или арочной панели. Имеет самый долгий срок службы – 25 лет.
Сильфонный металлический.
Выдерживает большие перепады температур – от -50 до 200 С. Выдерживает давление в 6 атмосфер. Хорошо гнется во все стороны. Имеются обыкновенные шланги, с поверхностью из нержавеющей стали и шланги с полимерным покрытием. Последние защищены от коррозии и от воздействия кислот.
Подключение варочной панели и духового шкафа к трехфазной сети
Выбор кабеля
При подключении духового шкафа к сети с напряжением в 380В нам будет необходим пятижильный кабель сечением минимум 1 мм, но лучше взять кабель 5х1,5 мм. А для варочной панели потребуется кабель 5х4 (минимум 5х2,5мм).
Подключение трехфазной розетки
Подключение трехфазной розетки ничем кардинально не отличается от подключения однофазной. Все отличие только в двух «лишних» проводах.
Рассмотрим детальнее схему подключения:
контакты L1, L2, L3 – это три фазы нашей сети, N – ноль, а РЕ – заземление (как и в однофазной сети).
После подключения розетки к сети нужно проверить отсутствие фазы на корпусе и измерить величину напряжения. Если между фазами напряжение равно 380В – все подключено правильно и розетка готова к использованию.
- Если вы неуверены, что сможете правильно подключить электрооборудование – то следует доверить эту работу профессионалам.
- При эксплуатации духового шкафа и варочной панели категорически запрещается пользоваться всеми различными удлинителями, тройниками и переносками (даже если они заводской конструкции).
- Не советуют монтировать розетку непосредственно за электроприборами. Это грозит тем, что могут возникнуть проблемы с установкой кухонного оборудования на предназначенное для этого место. Перед монтажом хорошо продумайте планировку вашей кухни.
- При выборе УЗО и автоматов стоит отдавать предпочтение проверенным производителям. А также внимательно изучать сертификаты качества. Ввиду того что на отечественном рынке часто встречаются подделки данного вида товаров.
- Не стоит устанавливать розетки за мойкой – вода и электрика несовместимы.
- Перед подключением следует проверять напряжение в сети. Хоть редко, но иногда в домах встречаются отдельные розетки с напряжением в 380В.
- При подключении жил кабеля будьте внимательны и не перепутайте заземление с нулем. Для прозвонки используйте тестер.
Сегодня очень многие устанавливают варочные панели вместо полноценной плиты, а потом устанавливают отдельный духовой шкаф. В некоторых ситуациях — это очень рациональный подход при обустройстве кухни
Когда проектируется короб под духовой шкаф, даже сборщики мебели иногда забывают об одной мелочи, тем не менее, очень важной. И о том, где установить розетку для духового шкафа, приходится думать уже непосредственно перед его использованием. Часто пользуются обычным удлинителем, но его применять не всегда можно
Рассмотрим все подробнее
Часто пользуются обычным удлинителем, но его применять не всегда можно. Рассмотрим все подробнее.
Подключение варочной поверхности к электросети: однофазный и двухфазный вариант
Наибольшее количество вопросов возникает в том случае, если необходимо выполнить присоединение поверхности для варки к сети, напряжение в которой составляет 220 В. Особенно проблематичны такие ситуации, когда количество проводов панели не совпадает с числом кабелей в сети. В качестве примера можно взять электроплиту Hansa. Подключение такого устройства производится по 6 проводам.
Схема подключения варочной поверхности — однофазный вариант
Если сеть включает в себя 3 линии, то тогда проблему с подсоединением такой панели можно решить довольно просто. Для подключения в этом случае используются специальные перемычки, которые довольно просто приобрести в любом профильном магазине. Иногда они реализуются в комплекте с прибором. При необходимости их можно выполнить своими руками.
Как подключить плиту в этом случае? Перед началом подключения прибора к электросети рекомендуется внимательно изучить инструкцию. Пошаговый процесс присоединения панели к однофазной системе выглядит следующим образом. Первое, что нужно сделать, – отыскать на обратной стороне поверхности для варки крышку. Далее необходимо открыть ее. Для этого можно воспользоваться обычной отверткой. Под крышкой располагаются клеммы.
В том случае, если клемм 6, а кабелей в квартире всего 3, необходимо провести стыковку контактов. Чтобы выполнить эту операцию, потребуется соединить 3 провода, которые соответствуют фазам, между собой. Далее выполняется присоединение одного нулевого кабеля к другому. Землю трогать не нужно. В результате получается 3 линии.
В некоторых моделях устройство уже имеет перемычки. В такой ситуации подключить варочную поверхность легче всего. Необходимо просто состыковать между собой провода сети и контакты электроприбора. Ответить на вопрос о том, как подключить электроплиту самостоятельно, помогут видеоматериалы на данную тематику.
Двухфазная схема подключения элетропплиты 380 В
Двухфазные плиты встречаются очень редко. Зачастую при самостоятельной установке такого прибора люди сталкиваются с трудностями. Однако ничего сложного в этом нет. При подсоединении таких приборов к трехфазной сети выполняется изоляция одного из кабелей.
Как подключить варочную панель к электросети трехфазной (380 В)
Перед началом подсоединения устройства для приготовления пищи к трехфазной электрической сети необходимо подготовить специальный кабель. Он должен содержать 5 медных проводников. Сечение каждого элемента в этом случае составляет 2,5 мм²
Причем не так важно, каким именно будет кабель. Для этого подойдут как одножильные, так и многожильные варианты. Статья по теме:
Статья по теме:
Перед подключением варочной панели и духового шкафа необходимо проверить сеть на отсутствие в ней тока. В таком случае перемычка используется только для двух проводов, которые являются нулями. Эти кабели обозначаются латинскими буквами N. Таким образом, перемычка применяется для проводов N1 и N2. Стоит отметить, что некоторые модели варочных поверхностей имеют цифровое обозначение линий. В такой ситуации нули соответствуют цифрам 4 и 5.
Что касается фазных проводов, то их необходимо подключить к каждой фазе (по одному). Схемы на картинках помогают понять, как подключить электрическую плиту. А также рекомендуется изучить соответствующие видеоматериалы. Как уже говорилось выше, цвет фазных проводов может быть разным в зависимости от стандарта. Чаще всего встречаются красные, желтые и зеленые кабели. При подключении стоит быть внимательными, так как существует вероятность неправильного присоединения проводов к вилке.
При трехфазной сети нейтраль (ноль) подключается вверху, а земля, наоборот, снизу. В свою очередь, провода, обозначающие фазы, располагаются посередине. На розетке также необходимо соблюдать этот порядок.
Подключение устройства к трехфазной сети 380 В
Схема
Главная задача специалиста, выполняющего подключение, состоит в том, чтобы отдельным кабелем, рассчитанным на ток не менее 40А, через защитную аппаратуру (УЗО и дифференциальный автомат) подать напряжение на варочную панель или на контактные лепестки силовой розетки. Варочная панель или розетка для нее по требованиям ПУЭ подключаются к вводному щитку отдельным кабелем. При одновременном включении всех конфорок варочной панели на полную мощность потребляемый ток достигает 40А. Для предотвращения нагрева проводов внутренней проводки до опасной температуры и возгорания изоляции категорически запрещается подключать варочную панель в одну линию с установленными бытовыми розетками или другой встроенной техникой.
В соответствии с требованиями ПТБ и ПУЭ для защиты от поражения электрическим током (при коротком замыкании в оборудовании или при случайном прикосновении руками к токоведущим элементам под напряжением) на вводном щитке устанавливают устройства, которые ограничивают максимальный потребляемый ток и отключают питание при появлении тока утечки (по причине прикосновения человека к токоведущим элементам под напряжением). Для защиты от высокочастотных индукционных наводок корпус варочной панели и лепестки розетки с маркировкой «земля» обязательно подключают к шине заземления (корпусу распределительного щита РЩ).
При изучении технологии самостоятельного подключения индукционной варочной поверхности к трехфазной сети переменного тока и в ходе выполнения электромонтажных работ следует четко различать значение следующих терминов:
- защитное заземление (соединение корпуса устройства с заземляющим проводом);
- защитное зануление (соединение отдельных точек электрической схемы со средним выводом обмотки трансформатора трехфазной сети переменного тока);
- логический ноль – напряжение на плюсовой клемме источника постоянного тока (для питания транзисторов и микросхем).
Для подключения отдельной линии от вводного щитка к варочной панели необходимо сделать следующее:
- заменить электрический счетчик на новый с рабочим током не менее 40А;
- установить двухполюсный автомат на ток до 40А (для защиты сети от короткого замыкания внутри варочной панели и чрезмерно большого тока в цепи нагрузки);
- установить дифференциальный автомат на ток до 30 миллиампер (для отключения при случайном прикосновении руками к токоведущим деталям под напряжением).
Достаточно непросто подключить к сети варочную панель 4 провода. Большая проблема заключается в том, что многие модели варочных поверхностей производителей Electrolux и Zanussi поступают в продажу с предустановленным сетевым четырехжильным шнуром. Колодка для подключения сетевого шнура к варочной поверхности находится внутри устройства. Для замены шнура на стандартный необходимо разобрать варочную поверхность, сорвав с крепежных винтов самоклеящиеся этикетки с надписью «QC». После срыва этикеток варочная поверхность снимается с гарантийного обслуживания. По этой причине перед частичной разборкой панели для замены шнура необходимо хорошо взвесить все за и против, учитывая невозможность бесплатного ремонта в течение гарантийного срока в сервисном центре.
Если принято решение самостоятельно заменить шнур, необходимо выполнить следующие действия:
- открываем пластиковую крышку кабельной коробки сзади панели, слегка нажав на пластиковые клипсы отверткой;
- объединяем два фазных провода L1 и L2, подсунув перемычку под болты;
- при подключении вилки используем только коричневый провод, а на черный надеваем термоусадочную трубку.
Технические характеристики, влияющие на подключение варочной панели к электросети
При выборе бытового прибора следует разобраться с некоторыми техническими характеристиками. Основным параметром здесь будет количество фаз в домашней сети. И если однофазный прибор подключить к трёхфазной сети получится, то обратный вариант (трёхфазное устройство к однофазной сети) не пройдёт.
Электрическое или газовое оборудование приобрести – вопрос более важный. Если дом или квартира газифицированы, то устройство, работающее на электричестве, будет неоправданной роскошью в плане затрат. Стоимость электроэнергии намного выше, а потребление такой плиты будет высоким. Разберёмся, как подключить электрическую варочную панель или устройство иного вида самостоятельно.
