Установка счетчика и автоматики в щиток
Нормы, как правильно подключить электросчетчик, обязательно содержат требование установки перед ним вводного (противопожарного) автоматического выключателя. Аппарат обязательно должен быть селективным (учитывает время сработки последующей автоматики). Есть однополюсные АВ, но двухполюсные обеспечат лучшую защиту. Номинал подбирается под совокупную мощность и ток приборов на объекте.
Вводной автомат защелкивается на DIN рейке чаще перед счетчиком, можно и после, но, подключается обязательно перед ним, то есть сначала вводные жилы идут к АВ, затем от него дальше.
Также установка счетчика электроэнергии, как подключить автомат к счетчику в частном доме предполагает монтаж автоматики и после него (АВ на каждую линию, а лучше УЗО, АВДТ).
Обязательность вводного автомата
По п. 7.1.64 ПУЭ подключить счетчик надо с коммутационным аппаратом, в его роли вводной противопожарный АВ, которым снимают напряжение со всех фаз при обслуживании оборудования, попутно он выполняет защитное отключение при КЗ и перегрузках. Раньше его роль выполняли ручные рубильники, но у них нет функции авторасцепления при опасных факторах.
Подсоединение проводов
Корректная работа обеспечивается точным соблюдением схемы подключения. Рассмотрим на примере счетчика Энергомера.
Входные клеммы 1, 3, 5, подсоединяются к входным фазам 1, 2, 3 соответственно. Выводные клеммы 2, 4, 6, подсоединяются к фазам выхода 1, 2, 3. Седьмая клемма — для нуля, восьмая — для выхода. Заземление подводится к шине заземления.
Запрещено заземление соединять с нулевой фазой. Рекомендации о том, как подключить трехфазный счетчик, указываются на корпусе и техническом паспорте.
После того, как проведено самостоятельное подключение, необходимо вызвать проверяющего от организации, поставляющей электроэнергию. Специалист оценит правильный ли монтаж и расположение трехфазного счетчика.
Схема подключения электросчетчиков в коммунальной квартире
Отходящий провод (нарисованная черная толстая линия) завели сразу в квартиру и там поставили небольшой бокс с набором необходимых автоматических выключателей. Мастер электрик Часто на ней с внутренней стороны бывает нарисована вам в помощь схема подключения электросчетчика.
Инфо
Теперь необходимо взять кабель сечением минимум 6 мм2 для изготовления из него перемычек. Можно купить 1 метр кабеля ВВГнг 3х6, разделать его и из жил сделать перемычки.Так как жилы будут разных цветов, то стоит соблюдать цветовую маркировку проводов.
Важно
Это позволит вам впоследствии не запутаться. 1. Первую перемычку мы с левого полюса с нижнего контакта 2-х полюсного автомата заводим на контакт электросчетчика «1». Это будет приходящая из сети «фаза» на прибор учета.Когда вставите перемычку в счетчик, то сперва затягивайте верхний контакт.
Виды
На сегодняшний день, существует множество различных классификаций этих устройств, одна из основных заключается в типе электроэнергии, которую оно будет учитывать:
Индукционные счетчики
С одной или тремя фазами, предназначены для учета и контроля расхода активных и реактивных видов энергии переменного тока.
Электродинамические счетчики
Необходимы для учета постоянного тока, который используется, например, для функционирования электротранспорта или соответствующих типов железнодорожного сообщения.
Другим фактором, по которому можно классифицировать данные устройства, является тип их подключения:
- Разновидность, предназначенная для прямого подключения к действующей силовой цепи.
- Разновидность устройств трансформаторного включения, для функционирования которых необходимо подключение к силовой цепи через специальный трансформатор.
Третьей классификацией является деление счетчиков по измеряемым величинам, в соответствии с которыми они делятся на следующие виды:
- Однофазные устройства, предназначенные для работы с переменным током 220В, 50Гц. Подобный метод учета позволяют осуществлять все современные модели.
- Трехфазные устройства, которые работают в сетях с электрическим током 380В, 50Гц.
- Особая разновидность трехфазных счетчиков, которая способна осуществлять учет электрического тока с напряжением равным 100В. Их подключение возможно только к высоковольтной цепи с показателем напряжения, превосходящим 660В и при помощи специальных трансформаторов.
Последней классификацией является деление устройств по типу их конструкции, в соответствии с ней данные приборы бывают:
- Электромеханические индукционные электросчетчики, в которых неподвижные катушки обладают электромагнитным полем, оказывающим воздействие на подвижную часть, являющуюся проводником. По своей сути, он является особым диском, который предназначен для прохождения через него токов. Количество оборотов, совершенных проводником во время работы, является прямо пропорциональным объему затраченной энергии, таким образом, и происходит ее учет.
- Механические индукционные электросчетчики являются разновидностью, которая на сегодняшний день используется все меньше и вытесняется иными более современными моделями. Связано это с наличием обширного ряда недостатков, среди которых однотарифность, слишком большие погрешности в ходе учета, невозможность дистанционного автоматического снятия данных учета, сложность монтажа и использования, крайне невысокая степень функциональности.
- Электронный счетчик выполняет свои функции за счет возможности преобразования аналоговых сигналов в особые виды импульсов, анализ и учет которых позволяет вычислять объемы потребляемой электроэнергии. В отличие от индукционных устройств, такая разновидность не имеет в своей конструкции вращающихся проводников или иных подобных элементов, что является их основным преимуществом.
Установка и подсоединение прибора учета
Подключению электросчетчика предшествует монтаж шкафчика на стену снаружи или внутри помещения. Он вешается в отведенном месте на высоте от 1,5 м от пола и крепится дюбелями. Дальнейшая работа заключается в установке и подключении всех устройств по схеме, представленной выше. Порядок действий такой:
- Убедитесь, что подающая линия обесточена.
- Поставьте счетчик, автоматы и УЗО на DIN-рейки, зафиксировав защелками. Правильное положение элементов – вводным контактом кверху, а не наоборот.
- Прикрутите к корпусу нулевую и заземляющую шину. Протяните внутрь кабель питания и заземления (на улице используйте сальники), разделайте концы и соедините их с главным автоматом и шинами согласно схеме.
- Снимите крышку с контактной группы счетчика и подключите к ней провода следующим образом: к первому и третьему – соответственно фаза и ноль от вводного автомата, ко второму и четвертому – фаза и нейтраль до УЗО.
- Фазный провод от УЗО разведите по верхним контактам всех автоматических выключателей, нулевой подсоедините к шине. Дальнейшую разводку выполняйте по схеме, как это делает мастер на видео.
Прокладывая проводку (как внутри электрощита, так и снаружи), старайтесь соблюдать общепринятые обозначения линий разными цветами. По европейским нормам нулевой проводник должен быть синего цвета, заземление – желто-зеленого, а фаза — любой другой расцветки. Если вы закупили одинаковые одножильные провода, используйте для маркировки бирки из кусочков термоусадочных трубок разных цветов. Как правильно подключить одну из распространенных моделей электросчетчиков от бренда «Энергомера», рассказывается в очередном видео:
Какой же прибор выбрать?
Хоть чаще всего желающего установить счетчик буквально ставят в известность о том, какая именно модель для этого требуется и согласовать ее замену весьма проблематично, не взирая на очевидное ее несоответствие требованиям, но все же стоит освоить азы критериев, которым должен соответствовать трехфазный счетчик по своим характеристикам.
Выбор счетчика начинается с вопроса его подключения — через трансформатор или напрямую в сеть, что можно определить по максимальному току. Счетчики прямого включения имеют токи порядка 5-60/10-100 ампер, а полукосвенного — 5-7,5/5-10 ампер. Строго согласно этим показаниям подбирается и счетчик — если ток 5-7,5А, то и счетчик должен быть аналогичным, но никак не 5-10А, например.
Во вторую очередь обращаем внимание на наличие профиля мощности и внутреннего тарификатора. Что это дает? Тарификатор позволяет счетчику регулировать тарифные переходы, фиксировать график нагрузки за любой временной промежуток
А профиль — фиксирует, регистрирует и сохраняет значения мощности за период времени.
Для наглядности рассмотрим характеристики трехфазного счетчика на примере его многотарифной модели:
Следует взять на заметку, что на сегодняшний день широко распространены трехфазные счетчики для однофазных сетей и наоборот: когда в трехфазную сеть подключают сразу три однофазных.
Класс точности определяется в значениях от 0,2 до 2,5. Чем больше это значение, тем больше процент погрешности. Для жилых помещений самым оптимальным считается класс 2.
- значение номинальной частоты: 50Гц
- значение номинального напряжения: В, 3х220/380, 3х100 и другие
Если при применении измерительного трансформатора вторичное напряжение равно 100В, требуется счетчик такого же класса напряжения (100В), а также трансформатор
значение полной мощности, потребляемой напряжением: 5 ВА, а активной мощности — 2Вт
- значение номинального-максимального тока: А, 5-10, 5-50, 5-100
- максимальное значение полной мощности, потребляемой током: до 0,2ВА
- включение: трансформаторное и непосредственное
- регистрация и учет активной энергии
Кроме этого, важен диапазон температурных показателей — чем он шире, тем лучше. Средние значения находятся в пределах от минус 20 до плюс 50 градусов.
Также следует обратить внимание на срок эксплуатации(зависит от модели и качества счетчика, но в среднем это 20 -40 лет) и межпроверочный интервал (5-10 лет). Большим плюсом будет и наличие встроенного электросилового модема, с помощью которого происходит экспорт показателей по силовой сети
А журнал событий позволяет нотировать изменения, касающиеся динамики напряжения, активной и реактивной энергии и прямо транслировать их на компьютер или соответствующий коммуникационный центр
Большим плюсом будет и наличие встроенного электросилового модема, с помощью которого происходит экспорт показателей по силовой сети. А журнал событий позволяет нотировать изменения, касающиеся динамики напряжения, активной и реактивной энергии и прямо транслировать их на компьютер или соответствующий коммуникационный центр.
И самое главное. Ведь выбирая счетчик, мы в первую очередь думаем об экономии
Так вот, чтобы действительно сэкономить на электроэнергии, следует обратить внимание на наличие тарифов. По этому признаку счетчики бывают одно-, двух- и многотарифные
Например, двухтарифные заключаются в комбинации позиций «день-ночь«, непрерывно сменяющие друг друга по графику «7 утра -11 ночи; 11 ночи -7 утра» соответственно. Стоимость электроэнергии по ночному тарифу на 50% ниже дневного, поэтому имеет смысл эксплуатировать приборы, требующие много энергии(электродуховки, стиральные и посудомоечные машины и пр.) именно в ночное время.
Подключение электросчетчика с трансформаторами тока
Одной из важнейших характеристик любого электросчетчика является его номинальный ток. То есть ток, который прибор может не только посчитать, но и долговременно через себя пропускать. Если в вашем доме стоит очень мощное оборудование, а потребляемый им ток имеет большие значения, то подобрать подходящий электросчетчик не удастся – счетчиков для таких мощностей просто не существует в природе. Как тут быть? Выход из положения – установка трансформаторов тока (ТТ).
Как работает и для чего нужен
Основной задачей прибора является пропорциональное преобразование тока одной величины в ток другой. Конструктивно изделие представляет собой железный сердечник, на котором размещены две обмотки. Первая включается в разрыв сети, состояние которой нужно контролировать, а вторая – к электросчетчику. Электроэнергия, проходя по первой обмотке, будет наводить ЭДС во второй, а отношение токов в этих катушках будет пропорционально отношению количества их витков.
Принцип работы токового трансформатора
Если, к примеру, первичная обмотка имеет 2 витка, а вторичная 20, то введенный во вторичной обмотке ток будет в 10 раз ниже тока первичной. В этом случае говорят, что коэффициент трансформации прибора 10 к 1 (10/1). Предположим, ваш токарный станок потребляет ток в 200 А. Такую мощность не выдержит ни один электросчетчик. Но если вы подключите прибор через ТТ, рассмотренный выше, то максимальная нагрузка через счетчик не будет превышать 200/10 = 20 А.
Совсем другое дело – токи такой величины легко сможет контролировать практически любой электросчетчик. Подбирая трансформаторы с тем или иным коэффициентом трансформации, вы легко можете вести учет расхода электроэнергии практически любой мощности обычными электросчетчиками.
Как подключить ТТ к трехфазной сети
А теперь о схеме включения счетчика через ТТ. Конечно, она будет несколько сложнее конструкции прямого включения, но не настолько, чтобы в ней не разобрался человек, имеющий представление о простейших электрических цепях.
Схема подключения трехфазного счетчика через трансформаторы тока
В этой схеме электросчетчик подключен не в разрыв сетевых проводов, а ко вторичным обмоткам ТТ, которые обозначены как И1, И2. А в этот самый разрыв подключены первичные обмотки трансформатора (на схеме Л1, Л2).
Прежде чем взяться за сборку вышеприведенной схемы, необходимо четко разобраться в нескольких вопросах. От правильного их решения будет зависеть не только безопасная и долговременная работа схемы, но и ее работоспособность. Вот основные из них:
- Правильный выбор сечения монтажных проводов.
- Фазировка катушек ТТ.
Если вы не врезаете ТТ непосредственно в линию, то соединяющие провода первичной обмотки должны иметь то же сечение, что и проводка линии. Проводники, соединяющие ТТ и счетчик, конечно, могут быть тоньше, но они должны уверенно выдерживать ток, обозначенный на корпусе электросчетчика.
На фазировку (правильное подключение концов катушек) ТТ нужно обратить особое внимание. В противном случае прибор учета либо не заработает, либо будет врать, а то и закрутится в другую сторону, если он двунаправленный
Как разобраться с фазировкой? В этом поможет рисунок ниже:
Набор токовых трансформаторов для трехфазной сети
Даже если ваши трансформаторы не совсем похожи на приведенные, особой разницы нет – в любом случае все выводы обмоток маркируются единообразно. Контакты первичной, силовой обмотки отличить несложно – они гораздо мощнее контактов вторичной и расположены с противоположных сторон изделия. Маркируются они Л1 и Л2. Выводы обмотки 2, подключаемой к электросчетчику, в этом варианте исполнения закрыты прозрачной крышкой и имеют обозначение И1, И2. Если взглянуть на схему подключения счетчика, то можно увидеть, что катушки не только должны быть подключены каждая на свое место, но и правильно сфазированы:
- Л1 – на ввод питающей линии;
- Л2 – выход на нагрузку;
- И1 – на ввод счетчика;
- И2 – выход счетчика.
Что касается расцветки корпуса ТТ, она условна и служит только для удобства монтажа. Фактически все три трансформатора абсолютно идентичны.
Как быть, если в вашем доме однофазная сеть, но ток потребления слишком велик для электросчетчика? Такая ситуация достаточно редка, но она случается. И здесь выручит токовый трансформатор, причем всего один. Как подключить однофазный электросчетчик через ТТ понятно из рисунка ниже:
Схема подключения однофазного электросчетчика с трансформатором тока
Советы по эксплуатации счетчика

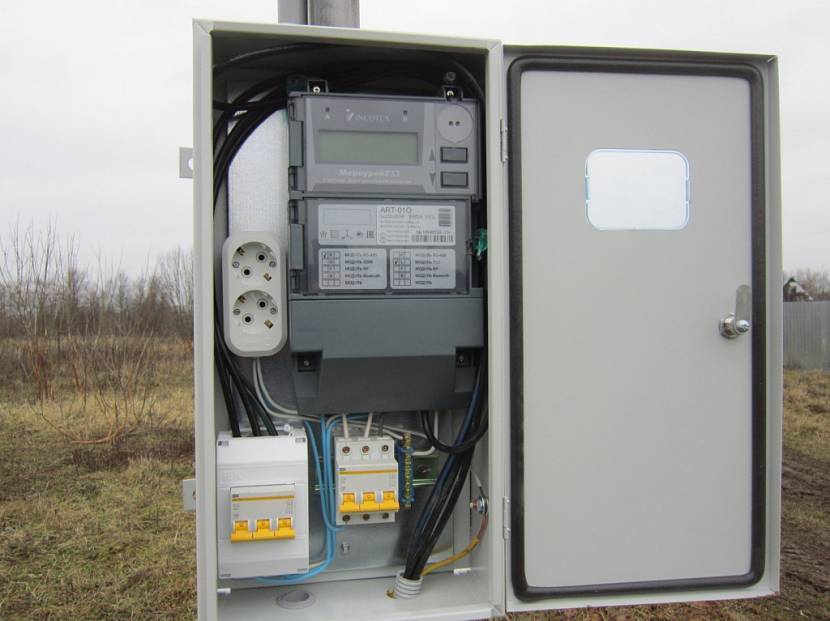

Устанавливая счетчик на улице нужно помнить, что в данном случае он может неверно показывать количество потребляемой энергии. Это зависит от некоторых факторов, а именно:
- при низкой температуре;
- при повышенной влажности;
- при попадании прямых солнечных лучей.
Чтобы не допустить подобных погрешностей, нужно правильно выбрать место для установки, поместить устройство в защитный бокс и обязательно утеплять в зимнее время.
Счетчик, установленный на улице.Источник nord-camping.ru

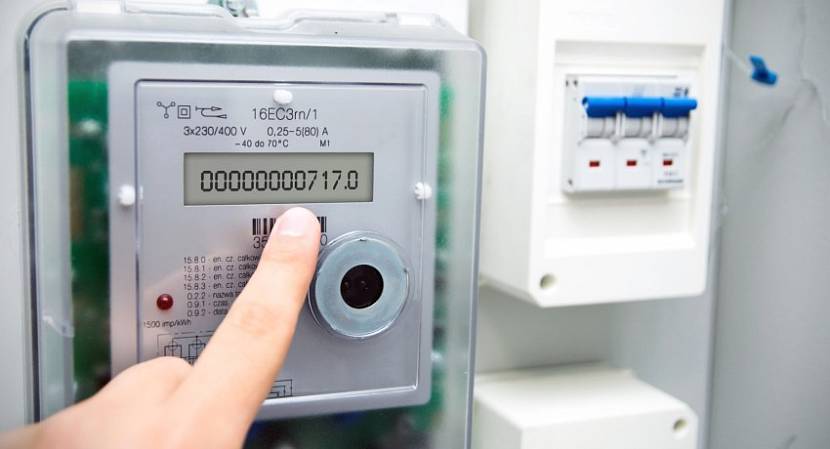

При неправильном подключении счетчик может иметь самоход. Чтобы проверить это, необходимо полностью отключить все электроприборы, выключить освещение и автоматы. Отключить всею электротехнику от розеток. После этого проследить за табло устройства. Если счетчик продолжает считать и цифры медленно сменяют друг друга, это значит, что у прибора есть самоход. В этом случае нужно немедленно обратиться в организацию энергоснабжения.
Чтобы обеспечить свободный доступ представителям компании энергоснабжения, прибор контроля лучше всего установить на лестничной площадке. Кроме того, ответственность за сохранность устройства будет нести компания, которая обслуживает ваш дом.
Если постает вопрос, какой счетчик лучше выбрать – однофазный или трехфазный, нужно принять во внимание, где именно он будет устанавливаться. Если это квартира, то соответственно все приборы, которыми пользуются легко работают от однофазного питания. Соответственно устанавливается и однофазный прибор
Соответственно устанавливается и однофазный прибор.
Обслуживание электросчетчиков.Источник grani21.ru
В индивидуальном хозяйстве часто используют трехфазное питание. Но, поскольку от трехфазного счетчика можно провести и однофазный кабель, то экономичнее будет подсоединять трехфазный прибор.
Об обслуживании и неисправностях счетчика в видео:
Самостоятельное подключение счетчика
Правильно подключить электрический счетчик самостоятельно довольно сложно и опасно. Для этих работ необходимо иметь лицензию и группу допуска не ниже третьей.
Требования закона
Подключение электросчетчика необходимо производить согласно правилам устройства электроустановок (ПУЭ) в следующем порядке:
- Монтаж и подключение приборов учета электрической энергии производить только сертифицированным инструментом.
- Счетчики должны устанавливаться в ящиках, на шкафах распределительных устройств, имеющие жесткие основания.
- Питание к розетке следует подключать через автомат.
- Размеры шкафов и ящиков должны обеспечивать комфортный доступ к приборам учета.
- Выбор сечения подключаемых проводников производится согласно проектной документации.
Набор инструментов и материалов для монтажа
Для производства монтажа и подключения счетчиков необходимо иметь простой набор инструмента:
- плоскогубцы;
- отвертку;
- индикатор;
- мегомметр;
- уровень строительный;
- лестницу;
- монтажный пояс.
Материалы выбираются согласно спецификации в проектной документации.
К материалам относятся:
- защитные автоматические выключатели;
- проводники и кабели;
- тросовая продукция.
Схема подключения счетчика
Схемы подключения счетчиков имеют два вида:
- прямого действия (ток нагрузки до 100 ампер);
- косвенного действия (через измерительные трансформаторы тока и напряжения).
Однофазного
Однотарифный счетчик двухпроводной сети подключаются по схеме прямого действия, приведенной ниже.
Принципиальная схема подключения однофазного счетчика
На схеме видно, что питание приходит на клеммы счетчика 1 и 3. Потребитель включается через автоматический выключатель или пробки на клеммы 2 и 4. Фазный и нулевой проводник необходимо соблюдать, т. к. счетчик будет работать некорректно.
На видео показано правильное подключение однофазного счетчика энергомера. Снято каналом energomera.
Трехфазного
Трехфазные счетчики могут подключаться как по схеме прямого действия, так и косвенного. Подключение прибора по схеме прямого действия похоже на схему подключения однофазного счетчика. Этот способ предназначен при потреблении тока до 100 ампер. Ниже представлена схема подключения счетчика прямого действия по четырехпроводному принципу.
Принципиальная схема прямого действия для трехфазного счетчика
Питание подключается к следующим клеммам:
- фаза А-1;
- фаза В-3;
- фаза С-5;
- нуль-8.
Потребительская нагрузка подключается на четные клеммы соответственно 2, 4, 6 и 8. Необходимо строго соблюдать порядок подключения и произвести фазировку напряжения.
На промышленных предприятиях применяется схема подключения косвенного действия, т. е. через измерительные трансформаторы тока и напряжения. Трансформаторы тока имеют вторичный ток при максимальной нагрузке 1 или 5 ампер. На вторичной обмотке напряжения значение составляет 100 вольт. Датчики тока и напряжения должны соответствовать классу точности и полярности подключения.
Ниже представлена схема косвенного подключения прибора учета электрической энергии.
Косвенное подключение трехфазного счетчика
Установка счетчика: основные правила
Установить счетчик следует согласно правилам устройства электроустановок (ПУЭ):
- Согласно проектной документации монтируется влагозащищенный шкаф для прибора учета электрической энергии на высоте 0,8-1,7 м от напольной поверхности. Но рекомендовано чтобы счетчик стоял на уровне глаз.
- Проводники необходимо использовать медные с сечением от 2,5 мм до 6 мм.
- Нельзя допускать скрутки и ответвление проводов.
- Установку счетчика своими руками производится с уровнем, чтобы угол наклона не превышал один градус.
- При подключении счетчика необходимо промаркировать провода. А также необходимо подключить защитные автоматические выключатели и произвести пломбировку прибора учета.
В случае отсутствия пломбы владелец может быть обвинен в хищении электрической энергии.
- Отключается вводной пакетник или автоматический выключатель для безопасного проведения работ.
- Выбирается щитовая и проводниковая продукция согласно проекту.
- Щит учета устанавливается на место монтажа.
- Производится монтаж счетчика на площадку шкафа. На DIN рейку монтируются счетчик, защитные автоматы и система УЗО.
- Подключение электросчетчика производится СИП проводниками согласно схеме. Фазировка должна быть соблюдена при монтаже.
- Опробование системы учета. Перед включением к сети необходимо произвести замер целостности изоляции с помощью мегомметра
- Опломбирование счетчика энергоснабжающей компанией.
Нюансы подключения и техника безопасности
Нельзя заменять двухполюсный автоматический выключатель двумя однополюсными. Если после счетчика электроэнергии установлены несколько линий нагрузки, у которых есть защита, установка общего устройства защиты не требуется.
Провода закрепляются так, чтобы изоляция не попадала под прижимную пластину. Также оголенная часть не должна выступать из-под нее. Если в щите нет дин-рейки, ее можно приобрести и установить самому.
При самостоятельном подключении электротехнических устройств нужно соблюдать следующие правила техники безопасности:
- Подключение счетчика и автоматов, а также всей электрики производится при отключенном напряжении.
- Входной питающий кабель подключается последним. Сначала к щитку подсоединяют устройства нагрузки.
- Подключение приборов происходит согласно схеме, с учетом расцветки жил.
- Диаметр провода между автоматами ввода и нагрузки должен быть больше, чем у кабелей ввода и разводки по помещению.
- Для того чтобы обеспечить хороший контакт, следует плотно прикрутить прижимную планку.
- Медные и алюминиевые кабели несовместимы между собой, т.к. имеют разные параметры. Их нельзя соединять их между собой.
- Кроме электросчетчика, подключение УЗО является необходимым условием для защиты человека.
Далее подается электрический ток. При правильном подключении все приборы должны заработать.
Частые ошибки
При монтаже электрики нужно быть предельно внимательным. Просчет может привести к тому, что устройство сгорит или перегреется. Какая-то часть оборудования может не включаться и т.п.
Чаще всего это происходит по следующим причинам:
- некачественные комплектующие (розетки, выключатели и т.п.);
- неправильное подсоединение;
- неверный расчет сечения кабеля и мощности автоматов;
- плохой контакт и использование скрутки для подключения проводов;
- отсутствие запаса по мощности.
Чтобы избежать подобных недочетов, следует соблюдать в точности схему установки счетчика, учитывая цвет жил. Лучше покупать комплектующие проверенных производителей.
Для правильного определения сечения кабеля нужно подсчитать мощность всех подключаемых устройств нагрузки, умножить ее на 0,8 (поскольку не все приборы будут работать одновременно) и воспользоваться таблицей характеристик кабеля:
| Сечение медных жил кабеля, мм² | Допустимый ток нагрузки, А | Номинальный ток автомата защиты, А | Предельный ток автомата защиты, А | Максимальная мощность | Характеристика нагрузки |
| 1,5 | 19 | 10 | 16 | 4,1 | освещение |
| 2,5 | 27 | 16 | 25 | 5,9 | розетки |
| 4 | 36 | 25 | 32 | 8,3 | водонагреватели, кондиционеры |
| 6 | 48 | 32 | 40 | 10,1 | электроплиты и духовки |
| 10 | 70 | 50 | 63 | 15,4 | вводные линии питания |
Поскольку количество подключаемых устройств со временем может меняться, необходимо делать запас по мощности.
После правильного подключения счетчика (с соблюдением всех норм и правил ПУЭ) нужно вызвать представителей энергоснабжающей организации для сдачи его в эксплуатацию и опломбировки. Только после приемки щитка можно пользоваться электричеством.
