Монтаж подкладочного ковра Döcke PIE.
Подкладочные ковры Döcke PIE предназначены для
дополнительной водоизоляции кровли.
4.1 Основные требования к монтажу подкладочных ковров Döcke PIE:
4.1.1 Необходимо использовать подкладочные ковры
исключительно по всей площади крыши вне зависимости от угла её наклона.
4.1.2 В первую очередь укладываются подкладочные
ковры Döcke PIE в месте устройства ендовы, если
таковая имеется.
4.1.3 В ендову и вдоль карнизного свеса рекомендуется укладывать самоклеящийся подкладочный
ковёр Döcke PIE. Величина карнизного свеса равна
величине карнизного вылета плюс часть ската над стеной плюс 500 мм (рис. 7). Остав шуюся поверхность скатов допускается укрывать подкладочными
коврами Döcke PIE с механической фиксацией (рис.
9, рис 11). Также допускается монтаж самоклеящихся
подкладочных ковров Döcke PIE по всей площади
кровли.
Рис. 7. Схема укладки самоклеящихся
подкладочных ковров на карнизный свес.
4.1.4 Самоклеящиеся подкладочные ковры Döcke PIE
допустимо монтировать без дополнительной механической фиксации при температуре окружающего
воздуха не ниже +15 °С (рис. 10а). Самоклеящийся
подкладочный ковёр необходимо крепить гвоздями
(тип 1, таблица №1) по схеме приведённой на рис.
10в в тех случаях, когда планируются перерывы в
работе, а так же в случае осуществления монтажа
при температуре ниже +15 °С.
4.1.5 Для снятия напряжения в материале, которое
было создано при скручивании в рулон, подкладочные ковры Döcke PIE перед укладкой на крышу
необходимо раскатать на любой ровной поверхности
и дать отлежаться пока не расправятся складки,
особенно в части намотки рулона у картонной втулки.
Предварительно можно порезать рулон на полосы по
длине ската. Полосы предпочтительней укладывать
друг на друга для скорейшего распрямления.
4.1.6 Подкладочный ковёр монтируется параллельно
карнизу, снизу-вверх, с нахлёстом следующего ряда
100 мм, торцевые нахлёсты составляют 150 мм.
Для минимизации хождения по коврам, особенно на
крутых скатах, допускается производить последовательный монтаж сверху-вниз: монтируется верхний
ряд плит ОСП-3 или фанеры ФСФ, затем на смонтированный ряд плит монтируется верхнее полотно
подкладочного ковра (рис. 8). Данный способ монтажа подойдёт только для простых крыш, на которых
отсутствуют ендовы.
Рис. 8. Последовательный монтаж подкладочных
ковров Döcke PIE сверху-вниз.
4.1.7 На коньках или рёбрах полотна подкладочных
ковров на одном скате подрезаются по линии конька
или ребра, а на другом смежном скате перехлёстываются через конёк или ребро на подрезанные полотна
смежного ската с нахлёстом 100 мм на коньке и 150
мм на ребре. Если на коньке или ребре предусмотрены вентиляционные отверстия в сплошном основании под аэратор, перехлёст полотен подкладочных
ковров через конёк или ребро в местах расположения
вентиляционных отверстий не требуется.
4.1.8 Крепёж подкладочного ковра – тип 1 (таблица
№1). Схема крепления полотен подкладочных ковров
Döcke PIE показана на рис. 9. Самоклеящиеся ковры
Döcke PIE вдоль карниза снизу прижимаются карнизными планками (п. 5).
4.1.9 Не допускайте образования складок и обеспечивайте натяжение полотна ковра.
4.1.10 В местах нахлёстов ковры необходимо дополнительно промазывать мастикой Döcke PIE для
битумной черепицы полосой 100–150 мм. Мастику
необходимо наносить шпателем, толщиной слоя не
более 0,5 мм. Больший расход мастики приводит к
её вытеканию и появлению вздутий на черепице.
Исключение – подкладочные ковры с клеевой полосой и самоклеящийся подкладочный ковёр, которые
дополнительного промазывания мастикой не требуют.
Однако в случае подрезки самоклеящейся кромки
вышеперечисленных ковров необходимо восполнить
это дополнительным промазыванием мастикой Döcke
PIE для битумной черепицы полосой 100–150 мм.
4.1.11 Нахлёст ковров устраивать так, чтобы вода
стекала по поверхности, не попадая под место стыка.
Рис. 9. Схема расположения подкладочного ковра
Döcke PIE (последовательность укладки полотен
в соответствии с п. 4.1.2).
а – крепление самоклеящихся подкладочных ковров
Döcke PIE при температуре окружающего воздуха
не ниже +15 °С; б – крепление подкладочных ковров
Döcke PIE с механической фиксацией на основе полиэфира; в – крепление подкладочных ковров Döcke
PIE с механической фиксацией на основе стеклохолста, а также самоклеящихся подкладочных ковров
Döcke PIE при температуре окружающего воздуха
ниже +15 °С.
Рис. 10. Схема расположения крепежа для
подкладочных ковров Döcke PIE.
Укладка подкладочного ковра в ендове показана на
следующей схеме:
Рис. 11. Схема монтажа подкладочного ковра
в ендове и на смежных скатах.
Структурное строение самоклеящегося материала для подкладочного ковра.
Структурное строение подкладочного ковра — многослойное:
- Стеклохолст, пропитанный полиэфирными смолами, является основой этого материала. Может располагаться самым нижним слоем или в середине, в зависимости от разновидности ковра.
- Сверху основы расположен битумно-полимерный слой.
- Покрытие ковра представляет собой мелкозернистую каменную крошку или тонкую песчаную посыпку — этот слой предотвращает скольжение по нему основного кровельного материала.
- Ниже основы может быть нанесен клеевой слой, который временно покрыт защитной пленкой. Она снимается непосредственно перед укладкой материала на сплошную обрешетку крыши.
Необходимо отметить, что нижний клеевой слой нанесен только на самоклеящийся вариант подкладочных материалов, которые более просты в монтаже.
Все разновидности подкладочного покрытия поступают в продажу в рулонах, которые компактны и удобны как для подъема их на скаты крыши, так и для выполнения работ.
Разновидности подкладочных ковров
Крупные производители битумной черепицы обычно традиционно занимаются изготовлением и подкладочных ковров, адаптируя их под фирменный кровельный материал. Благодаря подобной адаптации покрытия хорошо контактируют друг с другом, поэтому лучше всего выбирать мягкую битумную черепицу и подкладочный ковер под нее, изготовленные одним производителем.
Самый распространенный размер рулонов подкладочных полотен, поступающих в продажу, составляет в длину 15000 мм и в ширину — 1000 мм.
Подразделяют подкладочный ковер по способам закрепления на сплошной обрешетке кровельной системы. Чтобы разобраться в характеристиках каждого из видов этого материала, необходимо их рассмотреть более подробно:
Самый дешевый и, оттого, видимо – наиболее распространенный вариант, когда подкладочный ковер не имеет клеевого слоя, и фиксируется к обрешетке гвоздями или скобами.
Стандартный подкладочный ковер не имеет клеящего слоя и, естественно, защитной пленки для него. Этот вариант покрытия фиксируется к обрешетке с помощью оцинкованных гвоздей, имеющих большой диаметр шляпки, или же скобами, забиваемыми с помощью степлера. В этом случае, нахлест полотен друг на друга промазывается битумной мастикой. Размер такого нахлеста должен составлять не менее 100÷150 мм.
Другой вариант – имеется самоклеящаяся полоса, предназначенная как раз для герметизации нахлеста соседних полотен.
Комбинированные подкладочные полотна фиксируются на поверхности обрешетки оцинкованными гвоздями по верхней кромке и на самоклеящуюся полосу — по нижней. Самоклеящаяся полоса защищена пленкой, которая снимается при укладке полотна. Такой вариант закрепление полотен значительно упрощает их монтаж на сплошную обрешетку. В некоторых, особо сложных местах полотна дополнительно прибиваются к основе гвоздями.
При кажущейся простоте укладки, самоклеящиеся материалы для подкладочного ковра, пожалуй, самые сложные в монтаже для недостаточно опытного мастера
Ковер на самоклеящейся основе. Фиксация полотен, полностью покрытых клеевым слоем, более надежна, нежели названные выше варианты. Однако, их монтаж более сложен, так как пленка снимается по мере приклеивания материала на обрешетку, и необходимо произвести фиксацию таким образом, чтобы на ковре не образовывалось складок и воздушных карманов. По кромкам, а также в сложных узлах покрытия, самоклеящиеся полотна в некоторых случаях дополнительно прибиваются оцинкованными гвоздями.
Используя этот вид материала, мастер получает возможность создания цельного гидроизоляционного слоя. При монтаже самоклеящихся полотен в холодное время года для повышения адгезионных качеств клеевого слоя его необходимо будет прогреть.
Цены на строительный степлер
строительный степлер
При наплавлении подкладочного ковра покрытие получается практически герметичным. Но вот сам процесс с использованием открытого пламени на деревянной конструкции крыши – очень небезопасен!
Наплавляемый вариант подкладочных полотен. Битумный слой, нанесенный на нижнюю поверхность этого типа материала, перед его укладкой разогреваются с помощью газовых горелок. Причем, наплавляемые полотна хорошо наклеиваются на фанерную поверхность. Этот вариант, создает монолитное гидроизоляционное покрытие, которое надежно защитит конструкцию всего дома от влаги в любое время года
Правда, при огневых работах на деревянной конструкции крыши всегда требуется повышенная внимательность и осторожность. И при отсутствии опыта рисковать все же не стоит
Необходимо уточнить, что на сложных по конструкции крышах могут использоваться несколько разновидностей подкладочных ковров. Например, на ровных больших площадях скатов удобно применять самоклеящиеся полотна, а на стыках скатных поверхностей чаще всего используется стандартный подкладочный ковер, кромки которого фиксируются на наносимую на сплошную обрешетку битумную мастику, а затем прибиваются оцинкованными гвоздями. Вместо мастики, для фиксации краев подкладочного ковра хорошо подходит клей-герметик «Катепал К-36», предназначенный для подобных кровельных и иных гидроизоляционных работ.
Пошаговая инструкция
Начинается процесс с укладки настила из OSB плит, фанеры либо доски. Толщина его зависит от промежутков между стропилами.
| Величина интервала | Единица измерения | Значение для плит и фанеры | Значение для доски |
|---|---|---|---|
| До 60 | см | 1,2 | 2 |
| 60-90 | см | 1,8 | 2,3 |
| 150 | см | 2,7 | 3,7 |
Подготовительный этап
Данный шаг включает укладку основания, а также его проверку на гладкость и твердость. Подкладочный ковер под мягкую кровлю выбирается в зависимости от ее типа. Все элементы настила стыкуются над опорами, стропилами. Между ними делаются зазоры с целью снизить давление на крышу, когда доски будут расширяться под воздействием влаги.
Чтобы не появились плесень или грибок, которые со временем поспособствуют деформации кровельной конструкции, необходимо обеспечить хорошую вентиляцию крыши. Без нее не обойтись, даже если древесное основание понемногу испаряет влагу. Вентиляцию оборудуют так, чтобы вытяжка располагалась как можно выше, выемки для забора воздуха – под крышей.
Основной этап строительных работ
К каждому упакованному рулоны прилагается инструкция по эксплуатации в зависимости от вида материала. Главные требования к правильной укладке сводятся к единому перечню. Монтаж выполняется следующим образом:
Делается сплошная обрешетка под покрытие.
Новичкам советуется с помощью обычного мела сделать разметку на дощатом покрытии, чтобы расходовать материал экономичнее и сделать настил ровным.
Укладка первого рулона делается параллельно карнизу, начиная от нижней части крыши. Тогда при накладывании материала внахлест и по направлению кверху влага будет стекать с поверхности, не застаиваясь на ней. Следите, чтобы складки или изгибы не просматривались по всей площади полотна.
Рулонные полотна натягиваются максимально, чтобы не создавать провесов или бугров.
Края закрепляются при помощи оцинкованных гвоздей, швы герметизируются битумной мастикой.
Укладывается вторая полоса параллельно первой, таким образом, чтобы немного перекрыть ее – на 8-12 см.
Следующие ряды настила накладываются по направлению к коньку все так же параллельно карнизу.
К первому ряд покрытия нужно прикрепить карнизные элементы из металла. Фиксируются они специальными гвоздями либо шурупами, у которых шляпка плоская. Расстояние между ними составляет 10 см. Забивать гвозди рекомендуется зигзагообразно.
На торцах вместо металлических карнизов крепятся рейки треугольной формы либо деревянные планки.
Рулонное покрытие накладывается на конек по линии ската.
Излишки отрезаются, верхушка фиксируется с помощью гвоздей.
С другой стороны конек перекрывается на 15 см и приклеивается к поверхности битумом.
С такой же тщательностью изолируются торец, ендова, дымоход, места стыков и мансардные окна при их наличии.
Проверьте, все ли полотна накладываются внахлест, насколько плотно прилегают к предыдущему слою и поверхности деревянного основания.
Вдоль ендовы полотно укладывается от одного ската к другому, заводя от участка с минимальным уклоном к большему. Лишние части отрезаются по ендове. Закрепляется материал при помощи клея и гвоздей.
Если размеры полотна оказались меньше поверхности крыши и остаются незаделанные участки, эту оплошность нужно исправлять сразу, чтобы не нарушать герметичности крыши.
Снизу трубы дымохода прибивается треугольная рейка из дерева, поверх нее укладывается полотно, промазывая швы битумным клеем.
Фиксируются резиновыми уплотнителями провода для системы кондиционирования и антенн.
Когда весь настил распределен по поверхности крыши и зафиксирован, еще раз проверяется плотность его прилегания и герметичность стыков.
Приведенная инструкция подходит для укладки рулонного материала на поверхность с крутыми и пологими скатами. Единственное отличие состоит в том, что крыша с крутым уклоном застилается не по горизонтали и параллельно карнизу, ориентируясь на конек, а по вертикали, двигаясь от торцевой части и далее с учетом направления ветра. Главное, чтобы места стыковки швов были хорошо промазаны клеем.
Монтаж «самоклеек» и подкладочных ковров с механическим креплением
Простое и оптимальное для монтажа решение — это самоклеящиеся подкладочные ковры, такие как ANDEREP ULTRA. Для их крепления нужно просто снять защитную пленку и прикатать материал к основанию. Он плотно прилегает к поверхности, не образовывая воздушных прослоек
Но в работе с самоклеящимися материалами крайне важно соблюсти несколько условий. Материал необходимо укладывать на максимально сухую и чистую поверхность
А температура воздуха при проведении работ должна быть не ниже +10˚C. Кроме того, в местах повышенных нагрузок, например, в зоне ендовы, нужно дополнительно применить механическое крепление.
Фото: ТЕХНОНИКОЛЬ
Фото: ТЕХНОНИКОЛЬ
Наиболее распространено применение подкладочных ковров с механическим креплением. Такой способ монтажа практичен и несложен
Однако крайне важно правильно рассчитать необходимое количество крепежа — если не соблюсти нормы, при сильных порывах ветра возникнет риск отрыва материала от поверхности. Перехлесты полотен материала в обязательном порядке необходимо скреплять специальными кровельными мастиками
Это достаточно трудоемкий процесс. В этом году ТЕХНОНИКОЛЬ выпустила на рынок модернизированные материалы ANDEREP GL PLUS и ANDEREP PROF PLUS. В отличие от своих «старших братьев» (ANDEREP GL и ANDEREP PROF соответственно) они оснащены специальными клеевыми (безбитумными) полосами —для скрепления полотен необходимо лишь удалить защитную пленку и приклеить следующее полотно к клеящей поверхности. Использование таких материалов сокращает расход мастики, делает монтаж менее трудоемким и повышает надежность стыков.
Фото: ТЕХНОНИКОЛЬ
Фото: ТЕХНОНИКОЛЬ
При монтаже любого подкладочного ковра крайне важно обеспечить его максимальное натяжение и прилегание к поверхности. Поэтому монтаж нужно начинать после того, как раскатанный из рулона материал полностью расправится
Поведение подкладочных ковров на кровле во многом зависит от их основы. При несоблюдении требований к влажности используемой при строительстве древесины на материалах с основой из стеклохолста в зонах стыков основания могут образоваться складки. Чтобы такая проблема не возникла, нужно уменьшить шаг крепления материала к основанию и предусмотреть дополнительный механический крепеж посередине, в несколько рядов. Супертонкие подкладочные ковры с основой из полиэфира обладают гибкостью и при возникновении складок попросту заминаются, не позволяя материалу взымать поверхность кровельного покрытия. Но, соответственно, и цена их дороже.
Алексей Воробьев
Подробнее функции подкладочного ковра
Первый вопрос, который часто задают владельцы домов — зачем вообще нужен подкладочный ковер под гибкую черепицу. Желание сэкономить понятно. Но, на наш взгляд, желание сделать кровлю, которая прослужит вам несколько десятилетий без дополнительных расходов на эксплуатацию, должно быть сильнее. Подкладочный ковер выполняет сразу несколько функций, причем важна каждая из них.
Выравнивание основания под мягкую кровлю
Как вы помните, между листами ОСП (OSB), фанеры или досками сплошной обрешетки необходимо оставлять компенсационные швы. Порой кажется, что черепица легко их прикроет. Но вспомните, как выглядит линолеум, уложенный непосредственно на стяжку. Это плотный и достаточно жесткий материал, но даже небольшие вмятины отлично просматриваются, когда покрытие оседает и повторяет микрорельеф основания. Теперь представьте, как будут себя вести гонты мягкой черепицы, когда температура поднимется, и материал станет высокоэластичным. Он повторит очертания швов, а если обрешетка и основание смонтированы недостаточно качественно, то и выступы. И чем меньше уклон кровли, тем выше риск подобных последствий.
Подкладочный ковер выравнивает основание, компенсируя неровности и закрывая швы.
Дополнительный слой гидроизоляции в структуре кровельного пирога
Даже если монтаж мягкой черепицы был выполнен скрупулезно, риск попадания воды под гонты мягкой черепицы всё равно остается. Угрозу представляют ураганный ветер, дождь и снег, особенно при переменчивой погоде (намело, заморозило, а завтра — оттепель) и при массивном таянии. Материал кровли нагревается, у конька снег подтаивает, вода стекает ниже, но температура окружающего воздуха еще низкая, снеговой мешок таять не собирается. Образуются заторы, а куда деваться воде? Правильно, под черепицу. Но если подкладочный ковер уложен по всей площади кровли, беды не случится.
Итак, нужен ли подкладочный ковер под гибкую черепицу?
Да, потому что он:
- выравнивает основание;
- обеспечивает более удобную и надежную фиксацию мягкой кровли, герметизирует места фиксации черепицы;
- защищает элементы конструкции крыши от атмосферной влаги при сложных погодных условиях
- служит добавочной шумоизоляцией, в том числе за счет амортизирующего эффекта (дождь точно слышен меньше).
Применение подкладочного ковра под мягкую черепицу предусмотрено СП 17.13330.2011 Кровли. П. 6.2.3.
Подготовка кровельного пирога под мягкую кровлю
Как выглядит кровельный пирог под мягкую кровлю
Перед тем, как приступить к укладке гибкой черепицы, нужно подготовить кровельный пирог. И тут нет ничего сложного: изоляция, сплошной настил, подкладочный и ендовый ковры. Рассмотрим каждый слой подробно:
1. Изоляция
Если вы хотите продлить срок службы кровельного материала и утеплителя, помните главное правило долговечной кровли – влаги в подкровельном пространстве быть не должно. Поэтому даже если в доме холодный чердак, все равно нужно предусмотреть вентиляцию кровельного пирога. Для этого существуют гидроизоляционные пленки и мембраны.
А если комната под крышей из гибкой черепицы планируется быть жилой, то важно чтобы в кровельном пироге был и слой пароизоляции. Для этого под утеплитель укладывается пароизоляционная пленка
Она защищает минвату от конденсата.
Внимание: все изоляционные пленки раскатываются с нахлестом в зависимости от угла кровли без щелей и зазоров, а в местах стыков проклеиваются специальным скотчем HPX для фиксации полотен. Крепление к стропильной системе пленок возможно только с помощью деревянных брусов.. 2

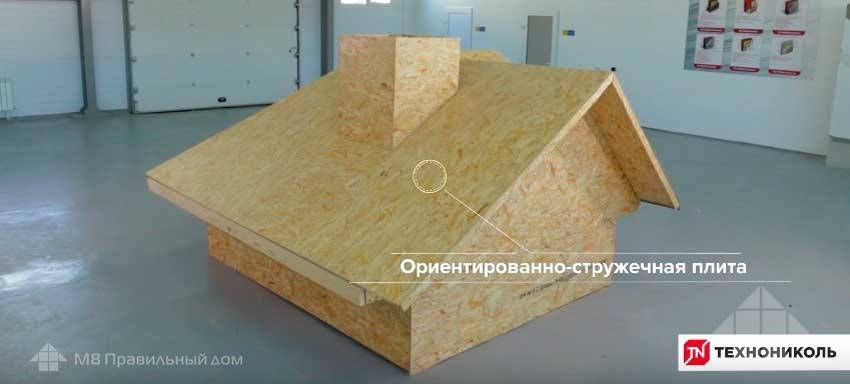

Сплошной настил
2. Сплошной настил
Главная задача основания под гибкую черепицу – выровнять поверхность и обеспечить возможность фиксации гонтов. Поэтому покрытие, на которое набиваются гонты гибкой черепицы, должно быть жестким, ровным и сухим. В качестве основания под монтаж гибкой черепицы чаще всего выбираются стружечно-ориентированные плиты или, проще говоря ОSB, реже влагоустойчивая фанера и шпунтованная доска. Но все-таки OSB-плиты дешевле фанеры и легко образуют ровное покрытие без перепадов и, в отличие от доски, не дают деформацию при усушке со временем.
Устройство гибкой черепицы: основание под мягкую кровлю
Внимание: на этапе укладки настила под мягкую кровлю не забудьте об усилении краев скатов кровли. Еще до начала монтажа гибкой черепицы необходимо усилить металлическими карнизными планками карнизный свес кровли и торцевой

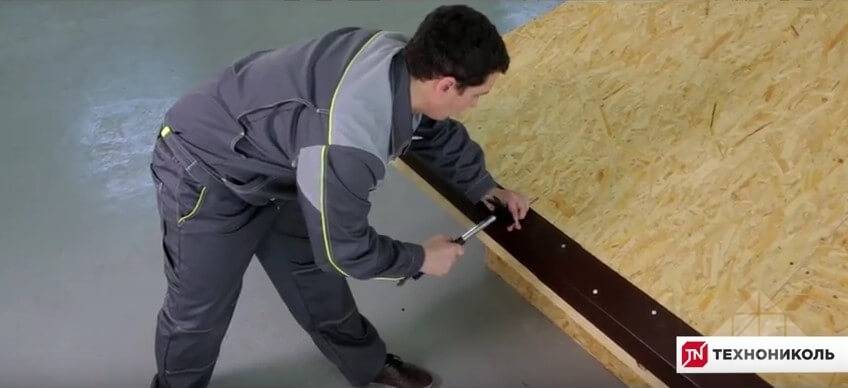

На рисунке ниже показано как зафиксировать карнизную планку на крыше. Обратите внимание, что гвозди крепятся в шахматном порядке через 12-15 см, а в местах нахлестов через 2-3 см. Для нахлеста планок не забываем оставлять 30-50 мм.
Усиление металлическими планками карнизного свеса мягкой кровли
Пошаговая инструкция
Начинается процесс с укладки настила из OSB плит, фанеры либо доски. Толщина его зависит от промежутков между стропилами.
| Величина интервала | Единица измерения | Значение для плит и фанеры | Значение для доски |
|---|---|---|---|
| До 60 | см | 1,2 | 2 |
| 60-90 | см | 1,8 | 2,3 |
| 150 | см | 2,7 | 3,7 |
Подготовительный этап
Данный шаг включает укладку основания, а также его проверку на гладкость и твердость. Подкладочный ковер под мягкую кровлю выбирается в зависимости от ее типа. Все элементы настила стыкуются над опорами, стропилами. Между ними делаются зазоры с целью снизить давление на крышу, когда доски будут расширяться под воздействием влаги.
Чтобы не появились плесень или грибок, которые со временем поспособствуют деформации кровельной конструкции, необходимо обеспечить хорошую вентиляцию крыши. Без нее не обойтись, даже если древесное основание понемногу испаряет влагу. Вентиляцию оборудуют так, чтобы вытяжка располагалась как можно выше, выемки для забора воздуха – под крышей.
Основной этап строительных работ
К каждому упакованному рулоны прилагается инструкция по эксплуатации в зависимости от вида материала. Главные требования к правильной укладке сводятся к единому перечню. Монтаж выполняется следующим образом:
Делается сплошная обрешетка под покрытие. Новичкам советуется с помощью обычного мела сделать разметку на дощатом покрытии, чтобы расходовать материал экономичнее и сделать настил ровным.
Укладка первого рулона делается параллельно карнизу, начиная от нижней части крыши. Тогда при накладывании материала внахлест и по направлению кверху влага будет стекать с поверхности, не застаиваясь на ней. Следите, чтобы складки или изгибы не просматривались по всей площади полотна. Рулонные полотна натягиваются максимально, чтобы не создавать провесов или бугров.
Края закрепляются при помощи оцинкованных гвоздей, швы герметизируются битумной мастикой. Укладывается вторая полоса параллельно первой, таким образом, чтобы немного перекрыть ее – на 8-12 см. Следующие ряды настила накладываются по направлению к коньку все так же параллельно карнизу. К первому ряд покрытия нужно прикрепить карнизные элементы из металла. Фиксируются они специальными гвоздями либо шурупами, у которых шляпка плоская. Расстояние между ними составляет 10 см. Забивать гвозди рекомендуется зигзагообразно.
На торцах вместо металлических карнизов крепятся рейки треугольной формы либо деревянные планки. Рулонное покрытие накладывается на конек по линии ската. Излишки отрезаются, верхушка фиксируется с помощью гвоздей. С другой стороны конек перекрывается на 15 см и приклеивается к поверхности битумом.
С такой же тщательностью изолируются торец, ендова, дымоход, места стыков и мансардные окна при их наличии. Проверьте, все ли полотна накладываются внахлест, насколько плотно прилегают к предыдущему слою и поверхности деревянного основания. Вдоль ендовы полотно укладывается от одного ската к другому, заводя от участка с минимальным уклоном к большему. Лишние части отрезаются по ендове. Закрепляется материал при помощи клея и гвоздей.
Если размеры полотна оказались меньше поверхности крыши и остаются незаделанные участки, эту оплошность нужно исправлять сразу, чтобы не нарушать герметичности крыши. Снизу трубы дымохода прибивается треугольная рейка из дерева, поверх нее укладывается полотно, промазывая швы битумным клеем.
Фиксируются резиновыми уплотнителями провода для системы кондиционирования и антенн.
Когда весь настил распределен по поверхности крыши и зафиксирован, еще раз проверяется плотность его прилегания и герметичность стыков.
Приведенная инструкция подходит для укладки рулонного материала на поверхность с крутыми и пологими скатами. Единственное отличие состоит в том, что крыша с крутым уклоном застилается не по горизонтали и параллельно карнизу, ориентируясь на конек, а по вертикали, двигаясь от торцевой части и далее с учетом направления ветра. Главное, чтобы места стыковки швов были хорошо промазаны клеем.
Подкладочный ковер: структура и назначение
Современные строительные материалы получают все большее распространение в коттеджном и загородном домостроении. Особенно это касается кровельных материалов; крыши под мягкой кровлей украшают все большее число частных построек. Такая популярность не случайна — битумные гибкие кровельные материалы обладают множеством достоинств: мало весят, удобны в работе (особенно актуально для крыши сложной формы), можгут похвастаться надежностью, долгим сроком службы и большим декоративным потенциалом.
Гибкая кровля безупречно отслужит положенный срок, если при ее обустройстве будут соблюдены технологические нормы. Технология монтажа конструкции под мягкой битумной кровлей предусматривает ее сложное устройство; в число обязательных слоев входит и подкладочный ковер. Он относится к искусственным нетканым материалам и имеет следующую многослойную структуру:
Основой ковра является прочное полотно — стеклохолст или полиэстер, которое пропитывается полиэфирной смолой.
Структура одной из разновидностей ковровых изделийИсточник www.a-east.ru
На основу наносится слой модифицированного битума (битумно-полимерная смесь с особыми адгезионными добавками, обеспечивающими гибкость и эластичность полотна). Основа сверху и снизу покрывается слоем нетканого полипропилена.
В качестве внешнего слоя используют песок мелкой фракции или мелкозернистую каменную крошку. Такое шероховатое покрытие надежно фиксирует верхний (финишный) слой, предотвращая возможное скольжение.
На самоклеющихся разновидностях изделий под основу наносится дополнительный клеевой слой, предназначенный для крепления к сплошной обрешетке. Во время хранения клеевой слой защищается пленкой; ее снимают непосредственно перед монтажом.
Использование подкладочного ковра под мягкую кровлю позволяет решить несколько важных задач:
Гидрозащита обрешетки. Укладка гибких материалов осуществляется только на сплошное основание, в качестве которого используют доску, плиты OSB или фанеру. Для сплошной обрешетки нужна надежная гидроизоляция, которую обеспечивает герметичный подкладочный слой.
Структура ковра с двухсторонним клеевым слоемИсточник dom.company
Защита кровельного пирога. Рулонный материал препятствует образованию конденсата в нижних слоях кровельного пирога.
Увеличение срока эксплуатации мягкой кровли. Многие производители кровельных материалов одним из условий выдачи гарантии называют наличие подкладочного ковра. В противном случае считается, что эксплуатация проводится с нарушениями, и гарантийный срок может быть уменьшен.
Упрощение монтажа. Во время кровельных работ передвигаться по мягкой шероховатой подложке проще и безопаснее, чем по голой обрешетке.
Сглаживает неровности обрешетки. Места соединения элементов настила не всегда идеально ровные, что может сказаться на внешнем виде кровли.
Предотвращает появление неровностей на кровле. Гибкая черепица может деформироваться из-за перепадов температуры и влажности; подкладочный слой сгладит нежелательные изменения.
Шероховатая поверхность делает работу более безопаснойИсточник 1000dosok.ru
Принципиальная схема кровли с использованием битумной гибкой черепицы
1 — Битумная гибкая черепица.
2 — Подкладочный ковер, как раз то, на чем и будет сконцентрировано наше внимание далее по ходу этой статьи. 3 — Сплошная обрешетка, обустраиваемая из листов ОСП, фанеры или из доски
3 — Сплошная обрешетка, обустраиваемая из листов ОСП, фанеры или из доски.
4 — Нижняя дополнительная обрешетка, служащая основанием для листовой сплошной. При использовании для сплошной обрешетки доски, дополнительная обрешетка исключается из кровельного «пирога».
5 — Контробрешетка. Этот элемент конструкции необходим для создания вентиляционного зазора между слоями кровельного «пирога».
6 — Гидроизоляционная диффузная мембрана, защищающая термоизоляционный материал от влаги, не дающая проникнуть ей внутрь, но позволяющая утеплителям «дышать». Вместо нее, зачастую используется обычный гидроизоляционный материал, однако, в таком случае потребуется создание вентиляционного зазора и снизу. Иначе утеплитель может напитаться влагой и потерять свои термоизоляционные качества.
7 — Стропильные ноги – основа для монтажа обрешетки под кровлю и всех остальных составляющих кровельного «пирога».
8 — Плиты или маты утеплительного материала. В идеале должна использоваться качественная минеральная вата на базальтовой основе.
9 — Пароизоляционная мембрана, не дающая влаге проникать в утеплитель снизу.
10 — Подшивка, монтируемая со стороны чердачного помещения.
Подшивка чаще всего делается в тех случаях, когда чердак планируется использовать в качестве жилого помещения – мансарды.
Если крыша обустраивается над летним домиком или беседкой, или же нет необходимости поддерживать какой-либо заданный микроклимат на чердаке, то из конструкции исключается утепляющий материал и пароизоляция.
Теперь, зная, как должна выглядеть кровельная конструкция, можно перейти к рассмотрению подкладочного ковра и основы под него.
