Что лучше для отопления?
К тому же, этот процесс невозможно автоматизировать, то есть хотя бы раз в сутки придется подходить к котлу и закладывать в него новую порцию горючего материала.
Кроме того, таскать достаточно крупные тюки не очень удобно, поэтому отопление соломой в брикетах даже в печах и котлах без автоматической подачи, гораздо более удобно, ведь объем топлива, необходимый для выделения того же количества тепла, получается во много раз меньше.
Несколько иная ситуация с пеллетами, ведь из-за небольшого размера их сложно загружать в обычные котлы или печи, зато они хорошо подходят для отопительных устройств длительного горения с вертикальной загрузкой топлива. Как и брикеты, они занимают гораздо меньше места, чем тюки, а значит, того же объема хватит либо для более сильного нагрева, либо для более долгой работы, чтобы позволит реже загружать топливо.
Однако, самые сильные различия появляются в том случае, если в доме установлен отопительный твердотопливный прибор с автоматической загрузкой горючего материала, ведь ни солома, ни дрова для таких устройств не подходят.
А вот брикеты, благодаря одинаковой форме, и пеллеты, благодаря небольшим размерам, хорошо подходят для таких устройств, поэтому после закладки в бункер горючего можно не беспокоиться о топливе в течение нескольких дней.
Технологический процесс
Условно процесс получения пеллет можно разделить на следующие стадии.
Измельчение сырья
Для получения требуемых для производства размеров материала применяются дробилки, или их еще называют рубительные машины. Необходимая ширина сырья составляет 25 мм при толщине 2 мм.
После этого требуется произвести сушку полученного материала. С уменьшением его размера затраты энергии возрастают.
Оборудование для изготовления
Сушка и дополнительное измельчение
Влажность при осуществлении технологического процесса играет важную роль, она должна быть 10+/- 2 %. При ее повышении требуется проведение дополнительной сушки. В случае чрезмерно сухого сырья его придется увлажнять до требуемой величины.
Для сушки используется оборудование, которое по своим конструктивным особенностям может быть барабанным или ленточным. Использование ленточной сушилки более предпочтительно в плане безопасности эксплуатации, несмотря на то, что дороже.
Оборудование
Нормальный технологический процесс прессования может быть осуществлен при условии, что величина частиц сырья составляет не более 4 мм. После подсушивания сырье поступает на дополнительное измельчение на дезинтеграторе.
Водоподготовка
При снижении показателя влажности до 8% и менее крайне затрудняется прессование древесины. С целью достижения требуемого уровня этого показателя материал загружается для увлажнения в специальные агрегаты. Для этой цели хорошо подходят смесители шнекового типа, в которых используются пар или вода.
Если сырье для производства пеллет получено из древесины твердых пород, то применение пара позволит уменьшить прочностные характеристики и повысить пластичность. Конструкция некоторых прессов такова, что отпадает необходимость в использовании пара.
Прессование
Этот процесс производится на прессах различной конструкции, которые отличаются формой матрицы. Они могут быть оборудованы матрицей:
- круглой. Такие прессы изначально применялись в пищевой и химической промышленностях, а также для производства комбикормов;
- плоской. Они проектировались для переработки ТБО.
При наличии конструктивных различий, принцип их действия одинаков. Под воздействием усилия происходит смятие материала на матрице. В ходе этого процесса происходит продавливание сырья через ее отверстия, а получающиеся гранулы срезаются при помощи специальных ножей. В ходе такой обработки происходит троекратное уплотнение материала.
Прессование
Процесс, происходящий в рабочей зоне пресса, является адиабатическим. Сжатие в этом случае сопровождается ростом температуры до 100 градусов Цельсия. Значительные нагрузки, воздействующие на оборудование, требуют использования материалов с высокой прочностью.
Охлаждение и очистка
Формирование и качество гранул зависят от приложенного усилия и температуры, образующейся в ходе процесса. При этом максимально допустимой температурой является значение в 120 градусов Цельсия. Превышение его отрицательно отражается на качестве изделия.
Полученные пеллеты должны быть охлаждены. В результате чего происходит их сушка и упрочнение. Затем следует процедура очистки готовой продукции для придания ей товарного вида.
Завершающим этапом производственного процесса получения пеллет является фасовка и упаковка в тару, объем которой соответствует потребностям заказчика.
Этапы производства пеллет
Как сделать станок для пеллет
Здесь подразумевается пресс – гранулятор, который превращает сырье в небольшие цилиндрические изделия. Главный элемент этой установки – стальная матрица с отверстиями, сквозь которые продавливается высушенная масса опилок. По способу прессования станки делятся на 3 группы:
- Высокопроизводительный пресс с матрицей в виде плоского кольца. Внутри него установлены 2 или 3 катка, вдавливающие сырье в прессовальные отверстия, как показано ниже на схеме.
- С матрицей в виде плоской плиты круглой формы. Два катка, закрепленные на общей оси, продавливают опилочную массу, подаваемую сверху.
- Шнековые агрегаты – экструдеры. Принцип работы схож с бытовой мясорубкой, где смесь проталкивается через матричные отверстия шнеком.
Невзирая на высокую производительность, первый тип станков не подойдет для прессования пеллет своими руками. Причина – сложность изготовления установки. Но если вы планируете делать бизнес на этом топливе, то такой пресс даст хорошую рентабельность, поскольку способен гранулировать разнообразные отходы в больших количествах.
Чтобы сделать второй тип пресса, вам понадобятся следующие детали и элементы:
- плоская матрица из закаленной высокоуглеродистой стали с отверстиями Ø6 мм;
- катки из такого же металла с прорезями (показаны ниже на чертеже);
- вал и 2 подшипника для установки катков;
- корпус из стальной трубы;
- вертикальный вал, передающий вращение от редуктора матрице;
- редуктор (можно от заднего моста легкового авто);
- электродвигатель мощностью не менее 4 кВт.
Трудность заключается в том, что матрица и катки делаются на металлообрабатывающем производстве, располагающем токарным, фрезерным и шлифовальным оборудованием плюс необходима печь для закалки. О нюансах изготовления самодельных деталей и марках применяемых сталей рассказано в следующем видео:
Эту же проблему придется решать, если вы задумали своими руками собрать шнековый гранулятор для пеллет. Только здесь потребуется выточить дорогостоящий шнек, а вместо закалки выполнить цементацию поверхности, иначе он разломится в процессе работы.
Чтобы собрать прессовальный станок, нужно сварить раму из профильной трубы или уголков, куда впоследствии закрепляется двигатель с редуктором, а в верхней части – корпус самого гранулятора. Вал электродвигателя и хвостовик редуктора соединяются ременной передачей с таким расчетом, чтобы матрица вращалась со скоростью не больше 100 об/мин. Подробнее о процессе сборки рассказывается в видеоматериале:

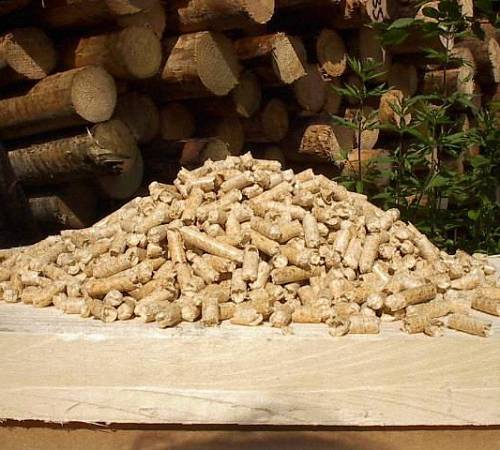

Что такое топливные пеллеты
Прежде чем выяснять, как делают пеллеты в домашних условиях или в условиях производственного предприятия, следует разобраться с тем, что собой представляет такой вид твердого топлива. Пеллеты для отопления – это цилиндрические гранулы, спрессованные из горючего сырья, диаметр которых может составлять от 4 до 10 мм, а длина находится в интервале 15–50 мм.

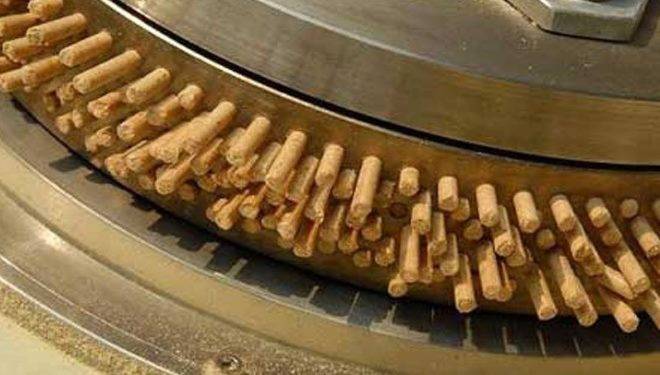

Процесс выдавливания пеллет через матрицу цилиндрического пресса
Из чего делают пеллеты? Для производства топливных гранул может использоваться различное сырье природного происхождения. Так, наиболее распространенными видами сырья, из которого изготавливают топливные гранулы, являются:
- отходы производственной деятельности деревообрабатывающих предприятий – древесные опилки и мелкая стружка (пеллеты из опилок и древесной стружки считаются самым качественным видом топлива подобного типа);
- отходы лесозаготовки и первичной обработки древесины, к которым, в частности, относятся ветки, древесная кора, сухая листва и даже хвоя;
- отходы деятельности предприятий, занимающихся переработкой сельскохозяйственной продукции (в качестве сырья для производства пеллет в данном случае используют лузгу подсолнечника, а также пшеничную, рисовую или гречишную шелуху);
- торф (гранулирование или брикетирование позволяют сделать торф, добываемый в рассыпчатом состоянии, более удобным в качестве топливного материала; более того, торфяной брикет, если сравнивать его с торфом в виде рассыпчатой массы, отличается более высокой теплоотдачей);
- птичий помет, в больших количествах образующийся на птицеводческих комплексах и пригодный для топки;
- отдельные виды твердых бытовых отходов, которые при использовании специальных технологий переработки превращают в недорогие и достаточно энергоэффективные топливные брикеты.
В начале процесса древесные материалы дробятся на более мелкие фракции
Качественные характеристики топливных брикетов (в частности, степень тепловой отдачи) в значительной степени зависят от того, пеллеты из чего делают.
Гранулированное топливо может отгружаться насыпью для крупных котельных или поставляться в мешках различного объема
Пеллеты из опилок, стружек и другого природного сырья используются не только для растопки отопительных котлов в жилых домах и производственных строениях: с их помощью удобряют и мульчируют почву. Такие гранулы применяют также в качестве адсорбирующих элементов, хорошо впитывающих влагу.
Изготовление в домашних условиях
Технология производства пеллетного топлива кажется простой, но в домашних условиях его изготовление оказывается не всегда рентабельным и довольно трудным. Одной из главных проблем при создании производственной линии в частном хозяйстве является отсутствие специального оборудования — гранулятора. В продаже можно найти бытовые модели, но их стоимость довольно высока.
Безусловно, сделать пеллетайзер можно и самостоятельно, но это сложная задача. Недостаточно изготовить все необходимые для станка детали: во время сборки потребуется точная подгонка. Перед тем как начать делать пресс для пеллет своими руками, необходимо правильно оценить имеющиеся навыки.
Вторая проблема заключается в доступности материалов для изготовления пеллетного топлива. Думать о возможности производства гранул в домашних условиях стоит лишь в том случае, когда есть возможность регулярно получать сырье, причем оно должно быть бесплатным либо иметь минимальную стоимость. Только в такой ситуации появится возможность обеспечить себя качественным экологичным видом топлива.
Также следует сказать, что применение станков с плоскими матрицами позволяет избежать цикла вторичного дробления. В них установлены зубчатые ролики, благодаря которым щепа перетирается до требуемого состояния. Без сушки опилок обойтись не получится, и для решения поставленной задачи многие мастера собирают барабанные сушилки простой конструкции. Также следует помнить, что лучший материал для изготовления пеллетного топлива — хвойная древесина. Из тополя, липы или ивы сделать гранулы не получится.
Плюсы и минусы гранулированного топлива
Сегодня под пеллетами понимают не только готовую продукцию из мелких древесных опилок, но и гранулированные отходы деревообрабатывающей и сельскохозяйственной промышленности вообще. На производство пеллет идет все, что может гореть и что раньше в большинстве случаев просто выбрасывалось или неэффективно утилизировалось.
Гранулированное топливо делится на три класса:
- премиум — изготовленные из очищенных от примесей и отходов мелких опилок мягких древесных пород;
- индустриальный — изготовленные из опилок и других мелких отходов деревообработки;
- промышленный — на изготовление идет практически все, что остается в отходах сельского хозяйства, лесозаготовок, обработки древесины и даже птицеводства.
Первый класс имеет низкую зольность (около 0,5% от общей массы пеллет), но он дороже. Второй класс, равно как и третий, более доступен по ценам, но количество остатков продуктов сгорания выше. Третий класс используется в основном для топки котельных, низкая стоимость и достаточная теплота сгорания делает такой вид очень выгодным.
К минусам пеллет относится то, что они требуют специальных условий хранения, сухости и надежной защиты от пожара. Плюсов у них гораздо больше. Это и низкая цена относительно других видов топлива (в первую очередь — природного газа), и высокая теплоотдача, и простота производства, и удобство хранения и транспортировки.
Производство пеллет своими руками
Достаточно большое количество потребителей после разбора всех достоинств древесных пеллет решают изготавливать их самостоятельно. Можно соорудить даже самодельный станок, способный значительно облегчить работу.
В продаже можно найти и мобильные грануляторы. Они представляют собой прессы. Благодаря этому может быть оборудована своя линия изготовления пеллет. Сырье должно отвечать заявленным требованиям. Собрать гранулятор для пеллет своими руками можно по простой схеме.
Поскольку технология изготовления древесных гранул заключается в обработке отходов, необходимо полностью разобраться в процессе. Сначала крупные части древесины необходимо раздробить на более мелкие. В качестве исходного сырья могут использоваться различные отходы деревобрабатывающего производства.
Сегодня практически каждый владелец частного дома может купить небольшую дробилку. После измельчения материала получаются частицы мелкой фракции, которые впоследствии можно использовать для создания пеллет.
Важно следить за влажностью сырья для пеллет. Максимальный порог этого показателя составляет 12%. Однако такие отходы могут получиться лишь при дроблении сухих отходов древесного производства
В остальных случаях влажность может составлять 40-50%. В некоторых случаях люди не задумываются об этом, судя о влажности опилок по их внешнему виду
Однако такие отходы могут получиться лишь при дроблении сухих отходов древесного производства. В остальных случаях влажность может составлять 40-50%. В некоторых случаях люди не задумываются об этом, судя о влажности опилок по их внешнему виду.
Однако при использовании пеллет, которые были произведены из сырого материала, котел будет работать только на 50% своих возможностей. Кроме того, отопительное оборудование при сгорании таких пеллет покрывается сажей изнутри. Поэтому определение влажности материала и последующая сушка – важные этапы производства пеллет.
Чаще всего исходное сырье обладает уровнем влажности 40-50%. Просушивается материал в специальных устройствах, в зависимости от предпочтений и возможностей владельца дома:
- аэродинамическая сушилка;
- сушильный барабан;
- ленточная сушилка;
- диспергатор.
Если не вдаваться в особенности эксплуатации таких устройств, следует помнить – для того, чтобы влага испарилась из древесины, понадобится выполнить ее тепловую обработку. Владельцу небольшого производства пеллет в любом случае придется изготовить самодельную сушильную установку и потратиться на энергию для ее разогрева.
На следующем этапе работ производится сжатие материала с последующим формированием гранул. Такая процедура выполняется на специальном оборудовании – пресс-грануляторе. Основной деталью устройства является матрица. Каждое из подобных устройств оснащается мощным электромотором.
В промышленности гранулятор оборудуется матрицей цилиндрического типа. В таком агрегате исходный материал подается в цилиндр, в котором имеется много отверстий. Затем сырье прессуют катками.
Под значительным давлением опилки начинают принимать форму выполненных в стене барабана отверстий. Они становятся отвердевшими пеллетами. При помощи отрезного ножа материал, вытолкнутый наружу, срезается. Благодаря этому пеллеты получаются одинакового размера.
Если производство реализовано в небольших объемах, лучше выбрать пресс с плоской матрицей. В этом случае исходный материал засыпается сверху на специальный диск, в котором выполнены отверстия. Сверху он испытывает давление катков. Материал, находящийся между этими деталями, прессуется и выпадает в нижерасположенную емкость.
Такую конструкцию легко собрать своими руками. Этим пользуются многие домашние мастера. Для этого необходимо приобрести матрицу и электромотор. Затем эти детали следует зафиксировать на раме из металлического профиля. Затем монтируют приводные шкивы и бункер, в который будут отправляться готовые пеллеты.
Важно! Прессовые агрегаты, выполненные своими руками, редко имеют высокую производительность. Чтобы не находиться около них с емкостью для сбора пеллет, можно установить дополнительный конвейер, который будет подавать полученное сырье из бункера
Что еще можно сделать из опилок
Когда влажные отходы деревообработки невозможно высушить в силу разных причин, то спрессовать из них пеллеты не получится. А вот наладить кустарное производство брикетов вполне возможно, хотя надеяться на большую производительность не стоит. Сырые опилки смешивают с водой и каким-нибудь вяжущим веществом (например, глиной или обойным клеем) и потом формируют из них брикеты.
Правда, здесь тоже нужен хотя бы ручной пресс, а лучше – гидравлический. Примеры конструкций таких станков представлены на фото:
Настоящие заводские брикеты, как и пеллеты, прочно склеиваются лигнином под большим давлением, но в домашних условиях этого добиться невозможно. Оттого и добавляется в смесь клеящее вещество, а плотность изделий выходит низкая, как и удельная теплота сгорания. После прессования и высушивания на улице получаются легкие «кирпичики», что прогорают в печи довольно быстро.
Оборудование

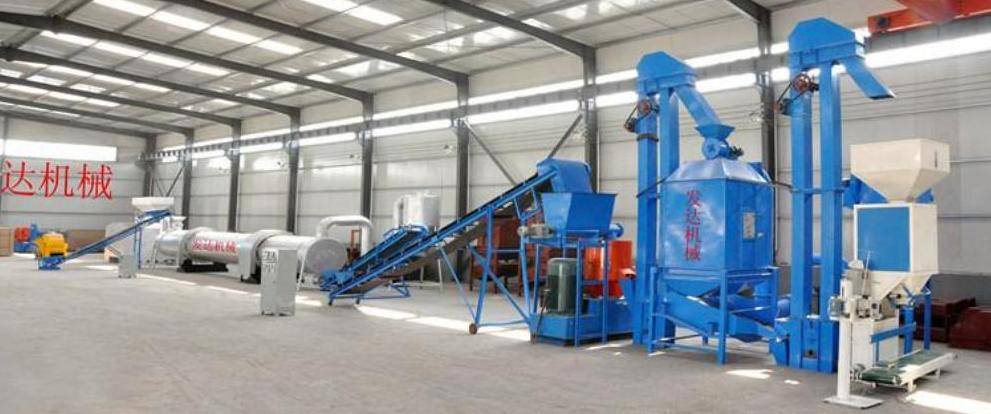

Существует множество вариантов комплектации линий по производству пеллет: поставщики оборудования предлагают предпринимателям на выбор как небольшие автономные установки мощностью 50–150 кг/ч, так и полноценные мини-заводы, выпускающие десятки тонн древесных гранул за смену.
Главным элементом любого комплекса является гранулятор: на рынке представлены модели с дизельным двигателем, электроприводом либо приводимые в действие при помощи вала отбора мощности. Последний вариант считается самым экономичным, однако он требует наличия самого трактора. Кроме того, остальное производственное оборудование требует подключения к электрическим сетям — соответственно, при прочих равных условиях начинающему предпринимателю целесообразнее отказаться от покупки дополнительного оснащения и отдать предпочтение второму варианту.
Перечень оборудования, необходимого для изготовления пеллет, не ограничивается технологической линией. Предпринимателю придется дополнительно купить погрузчик для перевозки сырья, грузовой автомобиль для доставки готовой продукции, а также оснастить оргтехникой рабочие места директора и бухгалтера.
Оснащение цеха производительностью 500 кг/ч
| Бункер для сырья | 15000 | 1 | 15000 |
| Измельчитель | 140000 | 1 | 140000 |
| Шнековый транспортер | 58000 | 2 | 116000 |
| Сушилка барабанная | 550000 | 1 | 550000 |
| Мельница молотковая | 132000 | 1 | 132000 |
| Бункер для опилок | 39000 | 1 | 39000 |
| Смеситель | 80000 | 1 | 80000 |
| Гранулятор | 1212000 | 1 | 1212000 |
| Скребковый транспортер | 57000 | 2 | 114000 |
| Охладитель | 365000 | 1 | 365000 |
| Бункер для пеллет | 15000 | 1 | 15000 |
| Система взвешивания | 98000 | 1 | 98000 |
| Трубопроводы | – | – | 15000 |
| Осветительные приборы | 1000 | 10 | 10000 |
| Монтаж оборудования | – | – | 100000 |
| Стол | 2500 | 2 | 5000 |
| Кресло | 2000 | 2 | 4000 |
| Стул | 1200 | 4 | 4800 |
| Компьютер | 18000 | 2 | 36000 |
| Телефонный аппарат | 1000 | 2 | 2000 |
| МФУ | 9000 | 1 | 9000 |
| Светильник | 1000 | 4 | 4000 |
| Маршрутизатор | 1000 | 1 | 1000 |
| Автопогрузчик | 285000 | 1 | 285000 |
| Тележка гидравлическая | 9000 | 1 | 9000 |
| Поддоны | 120 | 50 | 6000 |
| Измеритель влажности сырья | 26000 | 1 | 26000 |
| Грузовой автомобиль | 290000 | 1 | 290000 |
| 3682800 |
Устройство и принцип работы
Основными элементами котла на пеллетах является:
- пеллетная горелка — могут быть ретортными и факельными. Ретортная выполняется в форме конической чаши, гранулы в нее подаются снизу, воздух для горения нагнетается вентилятором через боковые отверстия в реторте. Столб огня в ретортной горелке направлен , это следует учитывать при конструировании.
Факельная горелка представляет из себя трубу, с одного конца которой происходит подача топлива, из другого выходит столб пламени, направленный горизонтально . Нагнетание воздуха происходит со стороны подачи пеллет.
- топливный бункер — служит для загрузки пеллет, объем бака в 200-300 литров обеспечивает бесперебойную работу в течение 3-ох дней.

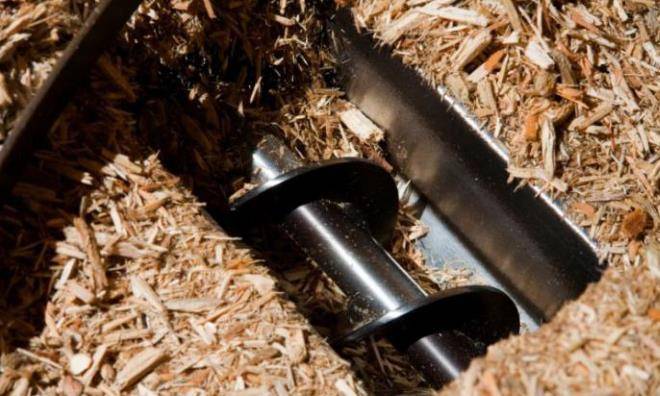

- транспортировочная лента со шнеком — служит для подачи пеллет из бункера в камеру сгорания.
- корпус котла — выполняется из стали, чугуна или кирпича. Внутри корпуса находится теплообменник, который состоит из соединенных между собой труб.
- автоматика — контроллер подачи гранул, система автоматического розжига, датчик наличия пламени, датчик тяги, температурный датчик.
Пеллетное топливо, которое представляет из себя спрессованные гранулы размером примерно 10 мм, изготавливается из различных видов экологически чистых материалов — опилок, торфа, жмыха, коры.
Пеллеты засыпаются в топливный бункер, затем при помощи шнекового винта по конвейеру подаются в предтопку, а оттуда по внутреннему шнеку попадают на форсунку горелки. Происходит автоматический поджиг и гранулы сгорают, выделяя тепловую энергию. Зола после сгорания гранул поступает в зольник, который необходимо время от времени очищать.
ОСНОВНЫЕ ДОСТОИНСТВА
Высокая экологичность топлива является главным достоинством пеллет. Процесс их сжигания сопровождается образованием углекислого газа и паров воды. Объем газа находится на таком уровне, что усвоение его растениями не оставляет никакого следа в атмосфере.
При сжигании пеллет возможно осуществить процесс пиролиза, который применяется в котлах, имеющих длительный период горения.
Возможность автоматизации процесса загрузки топлива практически исключает необходимость в участии человека в работе оборудования.
Компактность гранул существенно снижает потребности в складских площадях и упрощает их транспортировку.
Технология производства пеллет исключает необходимость введения в состав сырья различных добавок, что не способствует выделению неприятных запахов при горении.
В случае применения топлива высокого качества, показатель теплоотдачи существенно превышает аналогичный показатель у традиционного твердого топлива.
Высокая пожаробезопасность пеллет обуславливается отсутствием процессов гниения или прения. Применение качественного гранулированного топлива и высокотехнологичных котлов сокращают расходы на отопление.
Большое спасибо за информацию сайтам: stroychik.ru,strport.ru,home.sd1.su
Изготовление пеллет в заводских условиях
На предприятии производство пеллет из опилок потребует соблюдения пошагового выполнения всех процессов:
Технология производства
Измельчение продукта до небольших размеров: длина до 25 мм, а диаметр 2-4 мм. Этот процесс упрощает работу пресс-гранулятора. Необходимо, чтобы опилки были как можно мельче. От этого напрямую зависит качество.
Материал измельчается с помощью дробилки. Процесс может повторяться неоднократно.
Опилки поступают в смеситель, а далее в сушильный барабан.
Сушка опилок — очень важный этап, так как процент влажности в пеллетах не должен быть меньше 8% и больше 12%. Отклонение от нормы вызовет плохое склеивание компонентов и ухудшение качества горения в котле
Важно высушить опилки до определенного процента влажности.
Отработанные фракции в процессе разделения древесных опилок и воздуха попадают в пеллетный котел.
Измельчение сырья до состояния муки. Она затем направляется в циклоны, которые отделяют древесину от воздуха.
Мука по транспортерам переправляется в бункер производственного гранулятора, а оттуда в смеситель.
Смеситель с помощью воды и пара корректирует нужный процент влажности.
Разделение на гранулы в промышленном грануляторе
При температуре (250-300 градусов выше 0) и через выбранную матрицу сырье превращается в пеллеты нужного размера. Разрезаются неподвижным ножом.
Охлаждение пеллет посредством специального вентилятора и расфасовка.
Производство пеллет из соломы
Сначала идет измельчение соломы до частей длиной 4 мм. Потом дробление до более мелкого состояния в мельничной дробилке. Затем сырье просушиваются в сушильном барабане. Далее обязательно продукт проходит контроль влажности (с помощью воды и пара). Мука из соломы после нескольких процедур измельчения перемещается в гранулятор. Там происходит прессовка и деление на гранулы нужной окружности и длины. В конце гранулы охлаждаются и фасуются.
Гранулятор с кольцевой матрицей
Такой тип матрицы используется на крупных фабриках по производству пеллет: конструкция позволяет перерабатывать 300-500 тонн сырья.
Принцип работы такой: мягкие опилки продавливаются через отверстие в металлической пластине. Так пеллеты формируются, а затем уже разрезаются ножом на нужную длину.
Самодельные грануляторы
Хоть оборудования для производства пеллет требуется много, основное устройство — гранулятор. С его помощью из сырья формируются пеллеты. Есть несколько моделей грануляторов:
Шнековые. По строению похожи на бытовую мясорубку. Тот же шнековый вал и матрица — решетка, через которую продавливается сырье. Их можно использовать для мягкого сырья, например, соломы. Древесину, даже хорошо измельченную, он «не тянет» — не хватает усилия. В принципе, при достаточной прочности деталей, можно поставить более мощный мотор.
Принципиальная схема шнекового экструдера (гранулятора)
С плоской матрицей. Есть металлический круг, в котором проделаны отверстия необходимого диаметра (обычно 3-4 мм). Есть зубчатые катки, которые продавливают сырье через отверстия, формируя гранулы.
Устройство основного узла гранулятора с плоской матрицей
С круглой матрицей. Идея такая же, только матрица выполнена в виде кольца, соответственно катки расположены в другой плоскости. Этот вариант имеет большую производительность, но грануляторы этого типа своими руками делают редко.
Устройство гранулятора с цилиндрической матрицей
Самый простой по строению шнековый экструдер. Его часто делают для прессовки комбикормов, но можно использовать и для изготовления топливных гранул из мягкого сырья. Если вам необходимо сделать оборудование для производства пеллет, это — самый простой вариант. При условии, что вы умеете обращаться с токарным станком и сварочным аппаратом.
Самодельный шнековый гранулятор
Как и в любом оборудовании подобного типа у шнекового гранулятора есть матрица. В данном случае она похожа на сетку мясорубки, только сделана из пластины намного более толстой. Второй важный узел — шнековый вал. Все эти детали можно сделать своими руками. Как — описывать словами бесполезно, смотрите в видео.
Изготовление матрицы под готовый шнек.
Шнек и матрицу «упаковывают» в корпус или гильзу. Как ее сделать, смотрим в следующем видео.
После сборки основного узла надо установить мотор с редуктором, бункер, в который будет подаваться измельченная солома. Можно запускать.
Как сделать гранулятор с плоской матрицей
Сначала надо разобраться с тем, как он устроен. Все отлично продемонстрировано в видео.
Устройство пеллетайзера с плоской матрицей
В следующем ролике довольно подробные пояснения по процессу изготовления матрицы и роликов.
Заключение
Судя по отзывам домашних умельцев на различных форумах, собственноручное изготовление станка для прессования пеллет особой выгоды не приносит даже тем, кому опилки достаются практически даром. Ведь сделать гранулятор недостаточно, нужна еще сушильная машина, изображенная на фото. Без просушки выдавить лигнин и склеить древесные частицы не удастся, гранулы будут распадаться. Предположим, вы смастерили барабанную сушилку из бочек, но для ее работы потребуется тепловая пушка, а это затраты энергоносителей и средств.
Есть и другой путь: найти рынок сбыта, приобрести готовый шнековый гранулятор и давить на нем пеллеты для себя и заказчиков. Но производство малыми партиями опять-таки невыгодно из-за большой себестоимости продукции и ваших временных затрат. Подробный экономический расчет проведен экспертом в очередном видео:
