Печь шведка своими руками: изучаем чертежи, как делается порядовка печи для самостоятельного строительства

Рекомендации печников по эксплуатации

Эффективность сгорания топлива и общее состояние печи зависят от соблюдения правил эксплуатации, которых следует придерживаться не время от времени, а регулярно.

Кирпич, как и раствор, относится к «живым» материалам, которые со временем от перепада температур могут деформироваться. Поэтому придется не только производить чистку, но и замазывать трещины, чтобы не образовывался конденсат и теплоемкость конструкции не упала.

Это происходит очень просто, вот пример: вокруг задвижки со временем образовался зазор шириной всего 2 мм. Оказывается, за час он пропускает целых 15 м³ нагретого до температуры 90-100 °С воздуха, то есть примерно около 10 % всего тепла, исходящего от печи.

Потери тепла увеличиваются до 40 %, если просто открыть дверцу, и на 20-25 %, если подавать воздух через поддувало

Ремонт и чистка печей производится один раз в году, перед отопительным сезоном. Но дымоходы нуждаются в очистке гораздо чаще – примерно 2-3 раза за сезон. Перед началом топки удаляют золу с колосниковой решетки, чтобы обеспечить свободный доступ воздуха для эффективного горения.

Топливо заготавливают заранее, так как поленья должны высохнуть. Для этого их складывают в поленницы под навесом и оставляют минимум на год. Сырые дрова не рекомендуют использовать, так как испаряющаяся влага оседает на стенках и смешивается с сажей.

Лучше, если дрова будут одинаковой длины и толщины не более 10 см

Так они прогорят одинаково быстро и равномерно, что важно для нагревания кирпичей. Обычно процесс топки занимает от 1,5 до 2 часов. Обычно процесс топки занимает от 1,5 до 2 часов

Обычно процесс топки занимает от 1,5 до 2 часов.

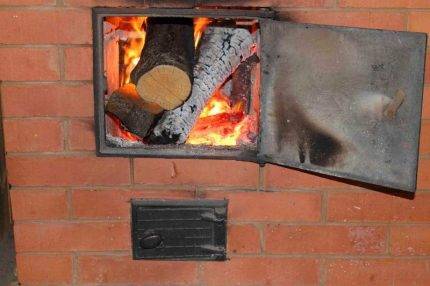

Дрова укладывают в топочной камере рядами или клеткой, с небольшим расстоянием между поленьями

Важно, чтобы они сгорели одновременно, так как жара при этом будет больше

Длительное время топить печь для повышенного прогревания не рекомендуют. Так можно спровоцировать появление трещин, вследствие чего потребуется сначала косметический, а потом и капитальный ремонт – кладка заново.

Для растопки обычно используют быстро воспламеняющиеся материалы: щепу, бумагу, стружку. Перед растопкой открывают все заслонки, вьюшку, дверцу

Как только дрова воспламеняться, топку закрывают, а поддув открывают. Тягу регулируют положением задвижки или вьюшки.

Еще несколько полезных рекомендаций:

• Ярко-красное пламя и черный дым говорят о недостатке воздуха – приток необходимо увеличить.
• Белое пламя и гул в трубе – избыток воздуха, лучше немного прикрыть поддувало.
• Шевелить поленья можно только после того, как они основательно прогорят и образуют пустоши, пропускающие воздух.
• Головешки проталкивают в центр раскаленных углей, чтобы они скорее прогорели.
• Как только угли перестанут гореть синим пламенем, их распределяют по поду, придвинув ближе к устью.
• Для страховки от угарного дыма трубу не закрывают еще на протяжении 10 минут, чтобы исключить попадание угарного газа в помещение.

Если печь топят каменным углем, то растапливать ее рекомендуют все же дровами.

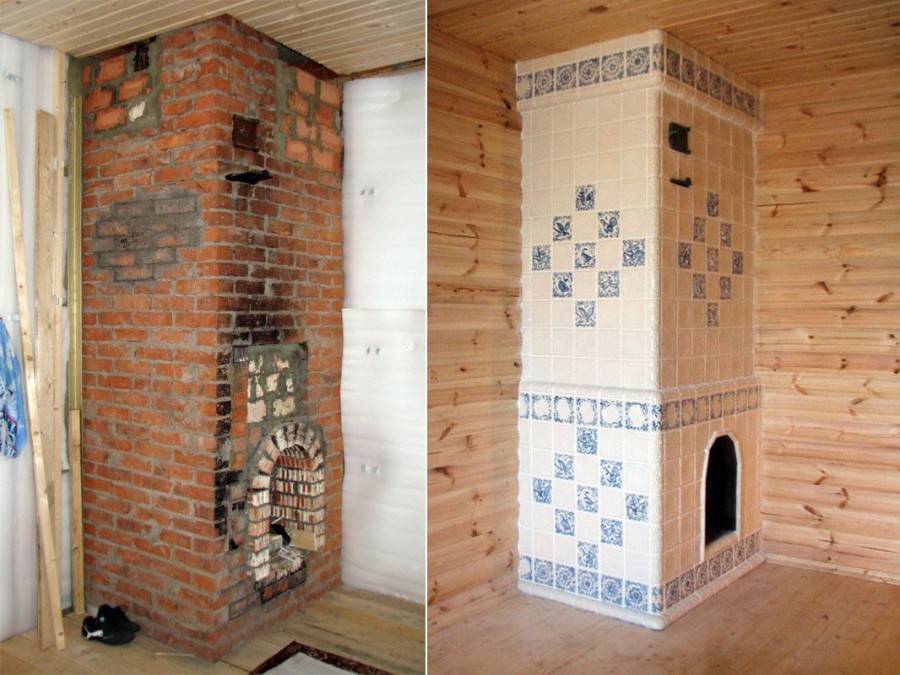

Производя отделку наружных стенок, помните, что красивая облицовка может частично снизить поступление тепла в помещение.

Фундамент — монолитный бетонный

Материалы

Для фундамента под печь подойдет бетон марки В15 (М200). Для приготовления такого бетона составляющие берутся в следующей пропорции: цемент — 1 часть, щебень — 4 части, песок — 2 части.

Цемент нужно взять не меньше М400. Крупным заполнителем может служить щебень или гравий, размер частиц которого не превышает 30 мм. Для бетонных работ пригоден песок с примесями не более 10%. К ним относятся глина, слюда, органического происхождения и пылевидные частицы. Примесей в крупном заполнителе должно быть меньше 2%.

Необходимые материалы для фундамента можно рассчитать, исходя из расхода на 1 м3 готового бетона:

1. Цемент М400 — 325 кг/м3.
2. Песок — 1300 кг/м3.
3. Гравий (щебень) — 1300 кг/м3.
4. Вода — 205 л/м3.

Инструменты

Для производства бетонных работ необходимо иметь инструмент, с помощью которого:

• укладывают бетонную смесь (лопата, кельма);
• утрамбовывают (трамбовки, щуп);
• разглаживают (гладильная доска, полутерок, затирка, железнилка, уголок).

1 — щуп; 2 — трамбовка узкая; 3 — трамбовка круглая; 4 — трамбовка квадратная; 5 — гладилка; 6 — скребок; 7 — полутерок; 8 — гладильная доска

Последовательность бетонирования

Очень важно определиться с глубиной, на которую необходимо заложить фундамент под печь. Это зависит от возможности грунта сопротивляться нагрузкам на него (несущей способности)

Достаточно много существует грунтов со слабой несущей способностью. Они под действием нагрузок могут изменять свою первоначальную структуру (просадочные лессовые и содержащие растворимые соли, набухающие глинистые, биологического происхождения, а также водонасыщенные, зимой увеличивающиеся в объеме).

Так, например, для мелких (пылеватых) песков, супесей, суглинков и глин, в которых грунтовая вода находится выше глубины промерзания грунта, низ фундамента назначается ниже этого уровня. Глубина промерзания определяется по результатам многолетних наблюдений.

1 — песчаная подушка; 2 — гравий; 3 — глубина промерзания; 4 — монолитный фундамент; 5 — гидроизоляция; 6 — уровень пола; 7 — кирпичная кладка

Это в случае, если дом зимой может быть неотапливаемым. Если дом отапливается весь зимний период, то подошва фундамента должна быть на глубине более 50 см от планировки земельного участка.

При плотных грунтах с хорошей несущей способностью бетонировать фундамент можно и без опалубки. Тогда яму роют точно по размерам фундамента. Если грунт осыпается, необходимо устройство опалубки. Изготавливают ее из древесины хвойных или лиственных пород, которая не подвержена короблению. Доски берут толщиной не менее 19 мм и влажностью не более 25%.

На дно ямы под фундамент делается подушка толщиной не менее 15–20 см из песка и гравия, который утрамбовывается.

Укладывая бетонную смесь, обязательно проведите ее трамбование или уплотнение, чтобы освободить появляющиеся в ней воздушные пузыри. Это увеличивает плотность бетона, а, следовательно, и прочность.

Уход за свежеуложенным бетоном состоит в поддержании для него необходимой температуры и влажности. Это защита от быстрого высыхания поверхности бетона в ветреную жаркую погоду с помощью какого-либо влажного покрытия (мешковина, брезент, влажные опилки или песок).

Защита свежего бетона от излишнего увлажнения, высыхания, а также охлаждения производится в течение одной-двух недель в соответствии с температурой внешнего воздуха. Самое главное, чтобы бетон набрал не менее половины своей полной прочности.

Убрать опалубку можно только в случае, когда будет достигнута достаточная прочность бетона (50%). Чаще всего это происходит не раньше 7–14 дней при температуре от +5 до +20 °С. Чем выше температура, тем быстрее идет набирание прочности.

Поверх застывшего бетона кладется гидроизоляция (2 слоя рубероида). Размер фундамента нужно принять на 100 мм больше с каждого края печи.

Плюсы и минусы

Популярность отопительно-варочной шведской печки обусловлена ее многочисленными преимуществами:

• высокая эффективность (КПД порядка 60%);
• относительно небольшие размеры в плане;
• способность к трансформации под индивидуальные условия застройщика;
• многофункциональность;
• надежность в работе.

Из минусов шведки стоит отметить:

1. Сложность строительства, а также требовательность к качеству материалов и тяге дымохода. Последней должно хватать на обеспечение движения газов по развитой сети каналов.
2. Второстепенный недостаток – в силу особенностей строения печка нагревает полы, что «лечится» прокладыванием на фундамент 4—5 листов базальтового картона в качестве теплоизоляции.
3. В печи некуда ставить водяной котел. Вместо духовки его монтировать нельзя – из-за резкого охлаждения газов на выходе из топки их движение по каналам сильно замедлится.

Дымоход

Печи-шведке свойственно значительное сопротивление потоку дымовых газов, так что приличной тягой она похвастаться не может. В связи с этим оголовок дымохода рекомендуется поднимать хотя бы на 60 см выше конька. При этом его следует снабдить достаточно широкой распушкой (уширением), которая будет рассекать и как бы подбрасывать ветровой поток, предотвращая задувание в трубу.

Ширина распушки, если считать от края устья дымохода, должна составлять полкирпича в каждую сторону.

Минимальная толщина стенки дымохода — полкирпича.

Зазор между дымоходом и кровельным покрытием удобно герметизировать специальной клейкой лентой «Ондубанд».

Герметизация трубы ондубандом

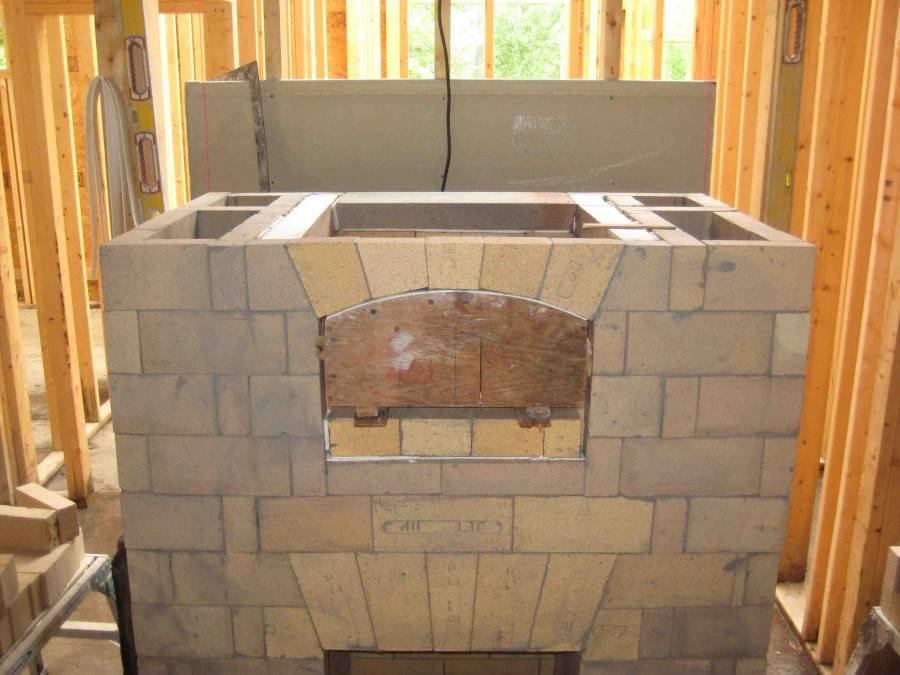

Кладка печей своими руками — шведка порядовка

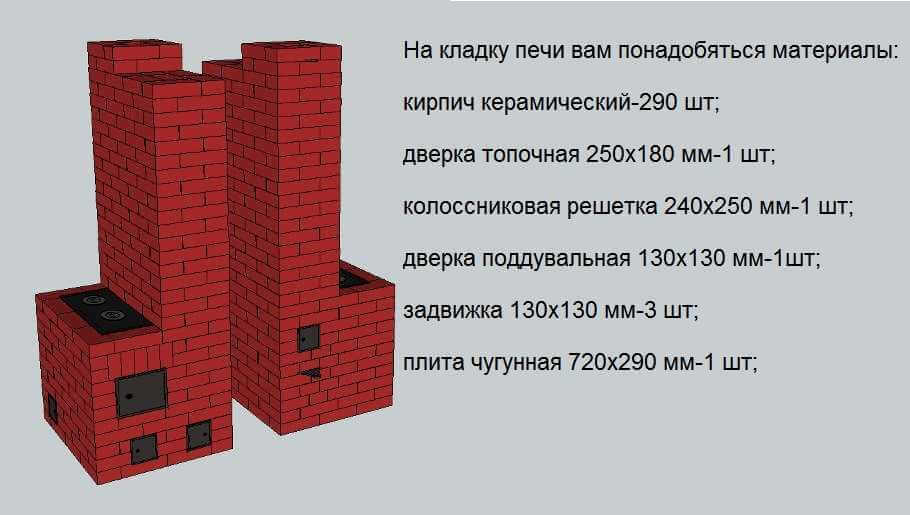

Традиционно печь шведка своими руками собирается из керамического красного кирпича, причем материал, бывший в употреблении, тут категорически не подойдет. А вот шамотный кирпич подойдет для топки.

Кроме того, еще до начала работы придется подготовить такие основные элементы печи, как:

• поддувало,
• духовка,
• топочная конструкция,
• колосники и задвижки,
• дверцы под прочистку,
• а также стальную полоску.

Причем необходимое для работы количество материалов для каждого конкретного случая будет определяться габаритами и вариантом порядовки печи.

кладка печей шведка В любом случае фундамент должен быть чуть больше габаритов будущей печи. Для него используется бетон, который послойно заливается между битым кирпичом и щебнем. После заливки последнего слоя, в обязательном порядке прокладывается слой гидроизоляции. Только после этого можно начинать выполнение кладки кирпичей порядовки, смотрите чертежи и схемы.

Необходимые материалы и инструменты для строительства печи

Несмотря на все увещевания в сети о том, что нет ничего проще, чем построить печь, перед тем как взяться за дело необходимо трезво оценить и взвесить свои силы. Шведская печь — конструкция не из простых, требующая скрупулёзности и точности исполнения. Нужно хорошо разбираться в чертежах и адекватно читать порядовки. Необходимо правильно замешивать раствор, владеть первичными навыками каменщика. Уметь выдерживать размеры, и класть ровные ряды кирпичей.

Необходимо подготовить все инструменты и материалы для работы. Из инструментов понадобятся:

• мастерок каменщика;
• молоток-кирка, резиновая киянка;
• строительный отвес, бечёвка;
• правило, рейка-порядовка;
• рулетка, угольник, гидравлический уровень, маркер или карандаш;
• лопаты, вёдра.

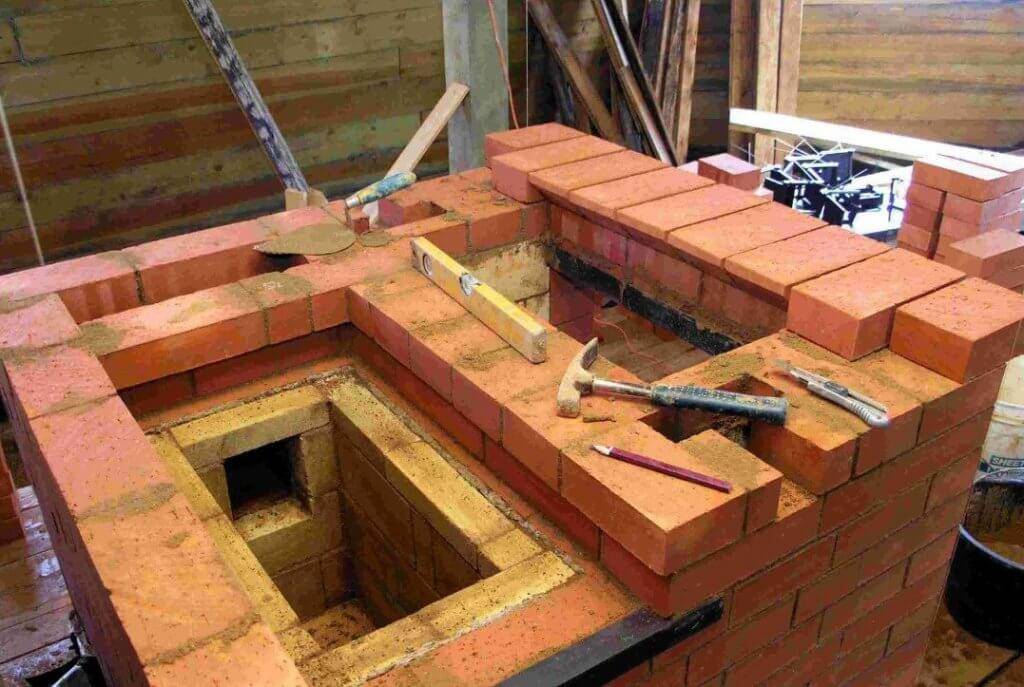

Для строительства печи потребуется стандартный набор печника-каменщика

Значительно ускорит работу применение электроинструментов — ручной дрели с миксерным венчиком и болгарки с алмазным диском для резки кирпича.

Напыление на диск алмазной крошки позволяет легко резать кирпич

Для приготовления раствора рекомендуется использовать металлическое сито с мелкой ячейкой для просева песка и глины

Очень важно приготовить раствор из правильных материалов. Как уже отмечалось, обычная глина не выдерживает температурных нагрузок, применять можно только шамотную глину

Идеальными считаются белая, голубая или синяя глина, залегающие на глубине 5–8 м. Тем, кто решит заготавливать этот компонент самостоятельно, можно посоветовать искать его на крутых берегах рек или в глубоких вымоинах. Наиболее подходящей будет порода средней жирности, без песчаных включений.

Глину замешивают в строительном корыте и оставляют на несколько дней для достижения необходимой консистенции

Раствор несколько дней замачивают в корыте до тех пор, пока не исчезнут комки и лишняя вода не выступит над поверхностью глиняного ила. После слива избыточной воды раствор должен иметь консистенцию густой сметаны. Если мастерком нанести такой раствор на сухую вертикальную стену, он не будет стекать, а повиснет и застынет в таком положении.

Список необходимых материалов для строительства шведской печи:

1. Красный полнотелый кирпич М-150.
2. Шамотный кирпич марки ШБ-5 (ГОСТ 530–212).
3. Шамотная глина для кладки.
4. Дверцы топочной и зольной камер, заслонки, задвижки.
5. Духовой шкаф с размерами 45х36х30 см.
6. Варочная плита 41х71 см.
7. Чугунная колосниковая решётка.
8. Уголок металлический с размером плеча не менее 4 см и толщиной от 5 мм. Полоски металла такой же толщины. Металлический лист.
9. Асбестовая прокладка в виде шнура. Асбестовый лист для противопожарных разделок.

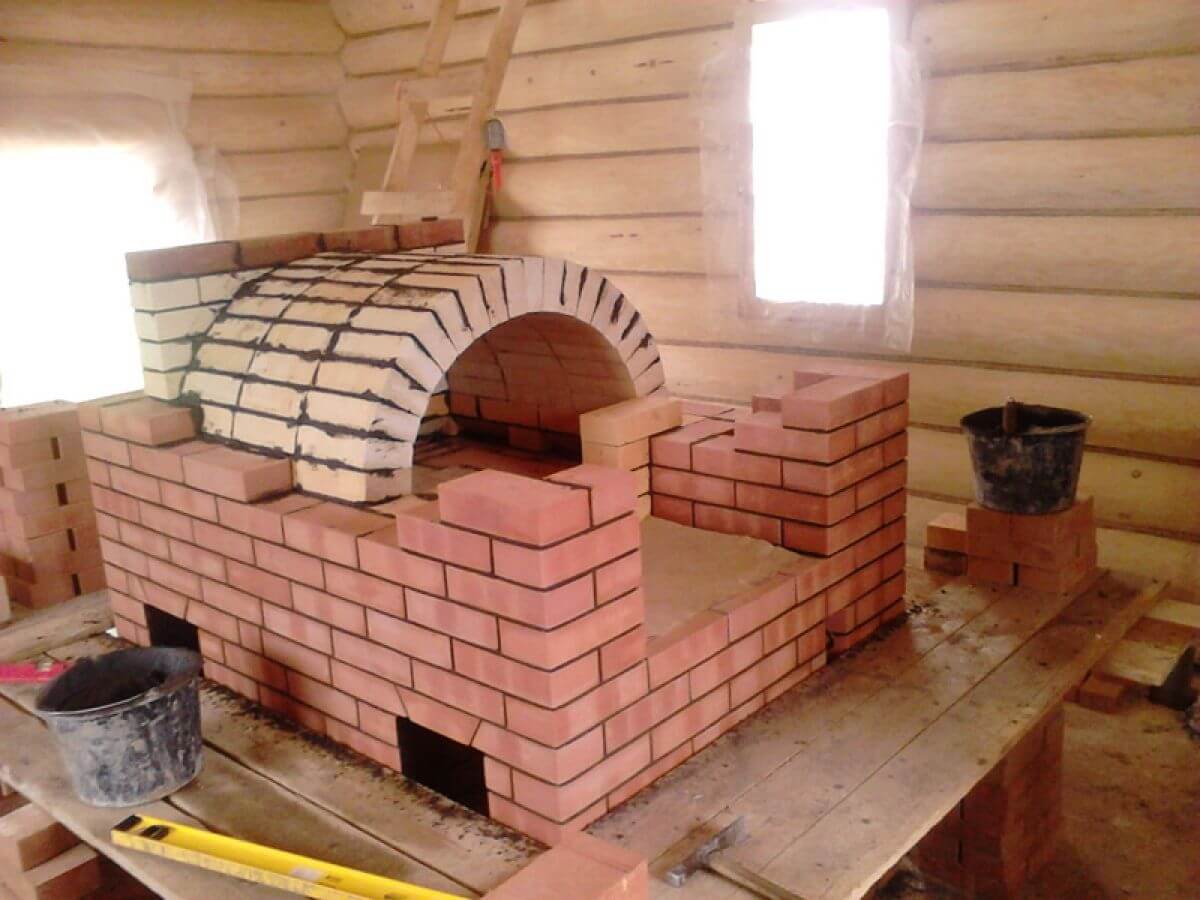

Полезные советы по кладке печи

1. Выкладывают печь шведку своими руками из керамического красного кирпича, причем в этом случае подойдет исключительно новый материал, но, ни в коем случае, не побывавший в употреблении;
2. Чтобы такая печь служила исправно и долго, фундамент под нее должен быть чуть больше, чем габариты самой печи;
3. Чтобы максимально увеличить адгезию на поверхности кирпичей, каждый из них непосредственно перед укладыванием на протяжении нескольких секунд поласкают в чистой воде, удаляя с нее частицы пыли;
4. Чтобы используемые в кладке половинки и трех-четверки кирпича были ровными, для их изготовления прибегают к помощи болгарки. Их размеры и количество определяются в соответствии с порядовкой будущей печи шведки;
5. Металл и кирпич характеризуются различными характеристиками при расширении тепла. Поэтому при их соседней установке непременно должен присутствовать зазор хотя бы в пол сантиметра.

отопительные печи шведки

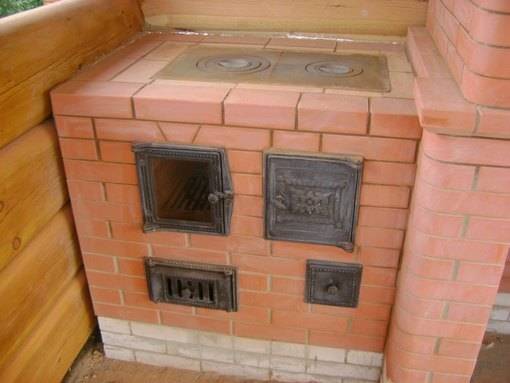

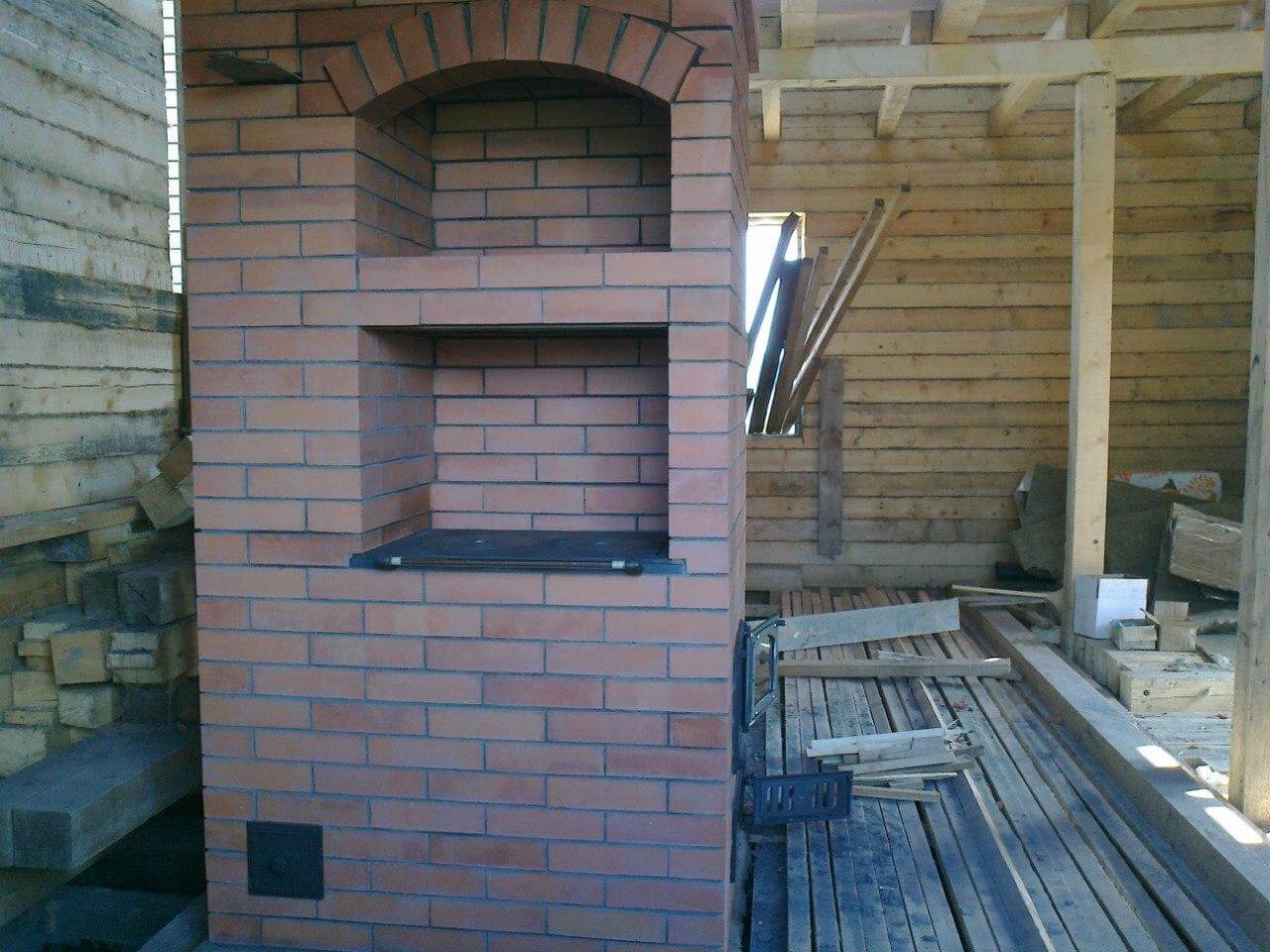

печи кирпича шведка

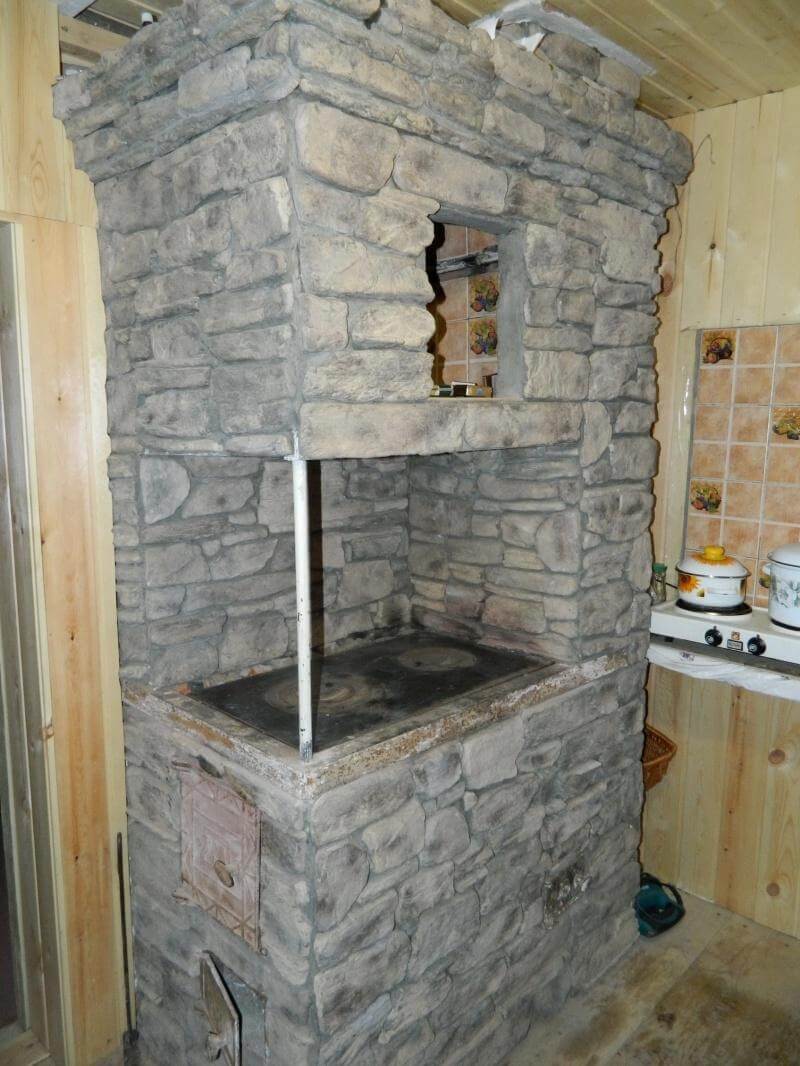

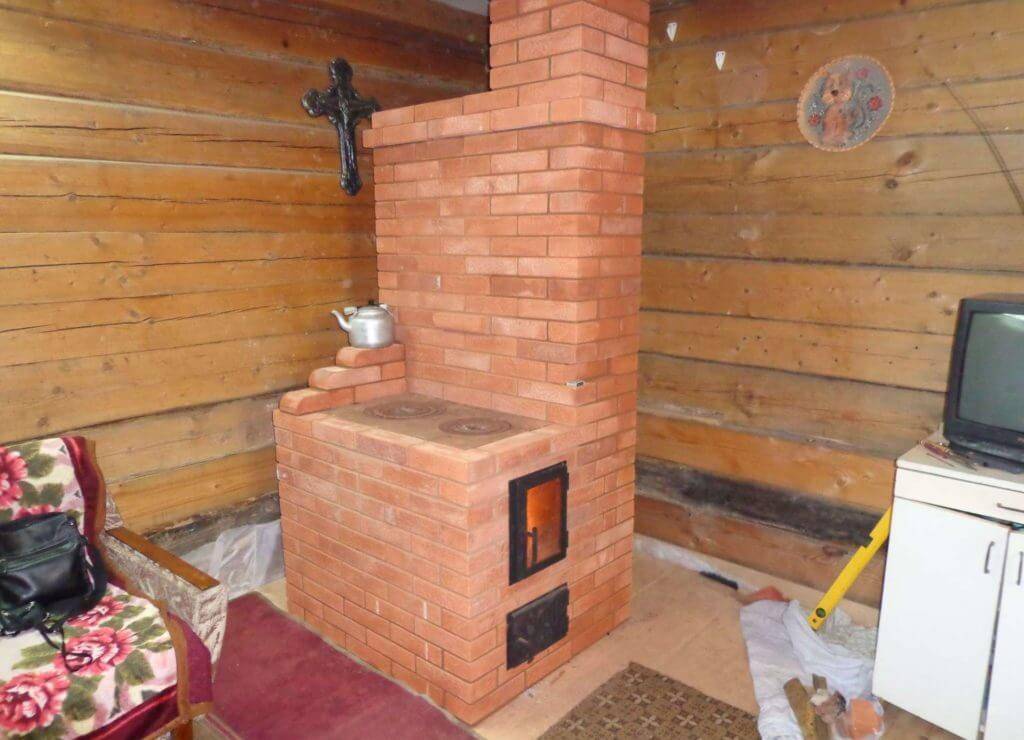

печи шведка для дома

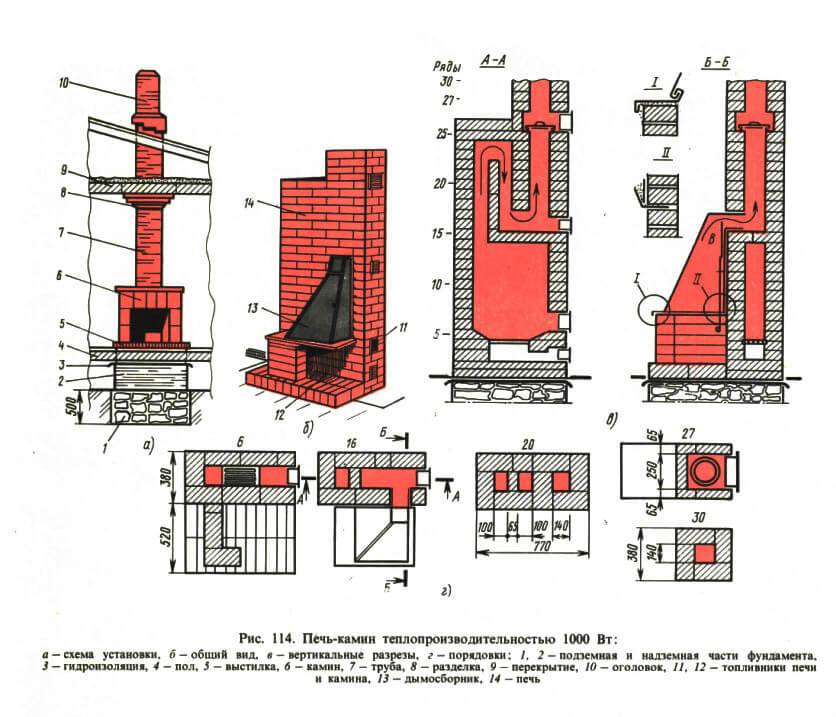

печи шведки чертежи

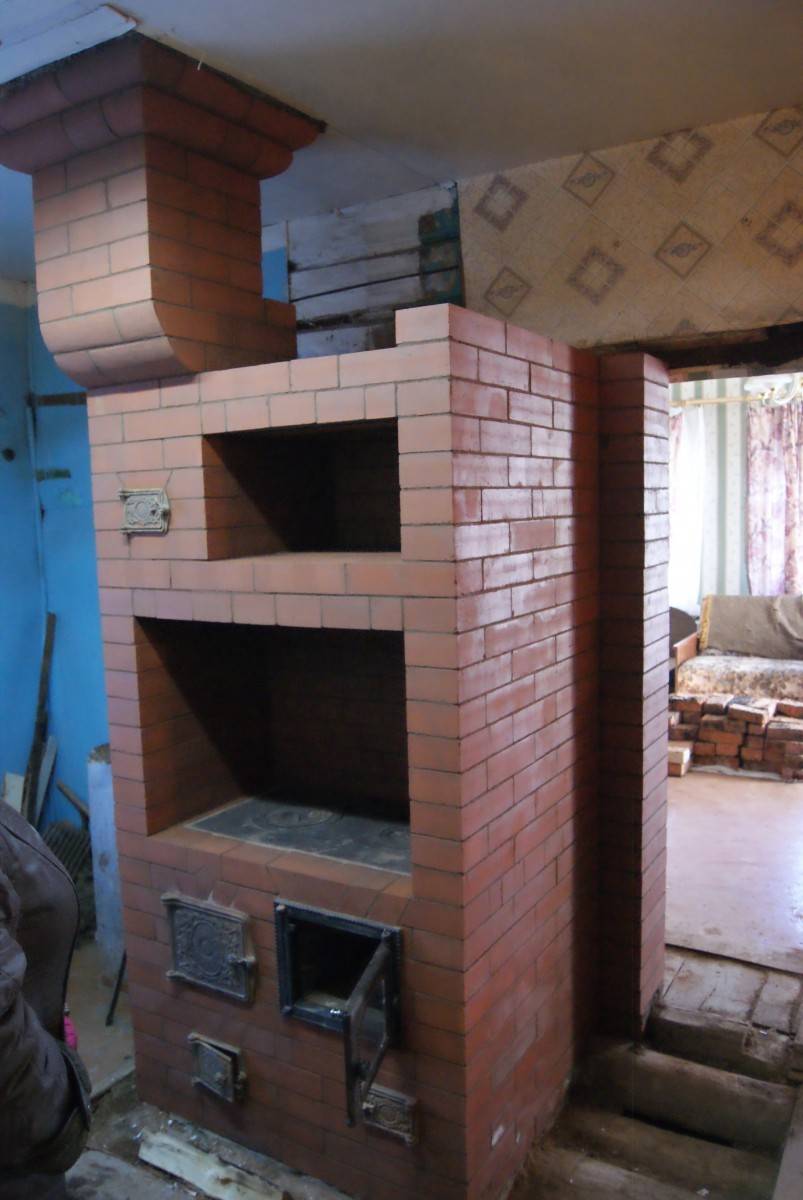

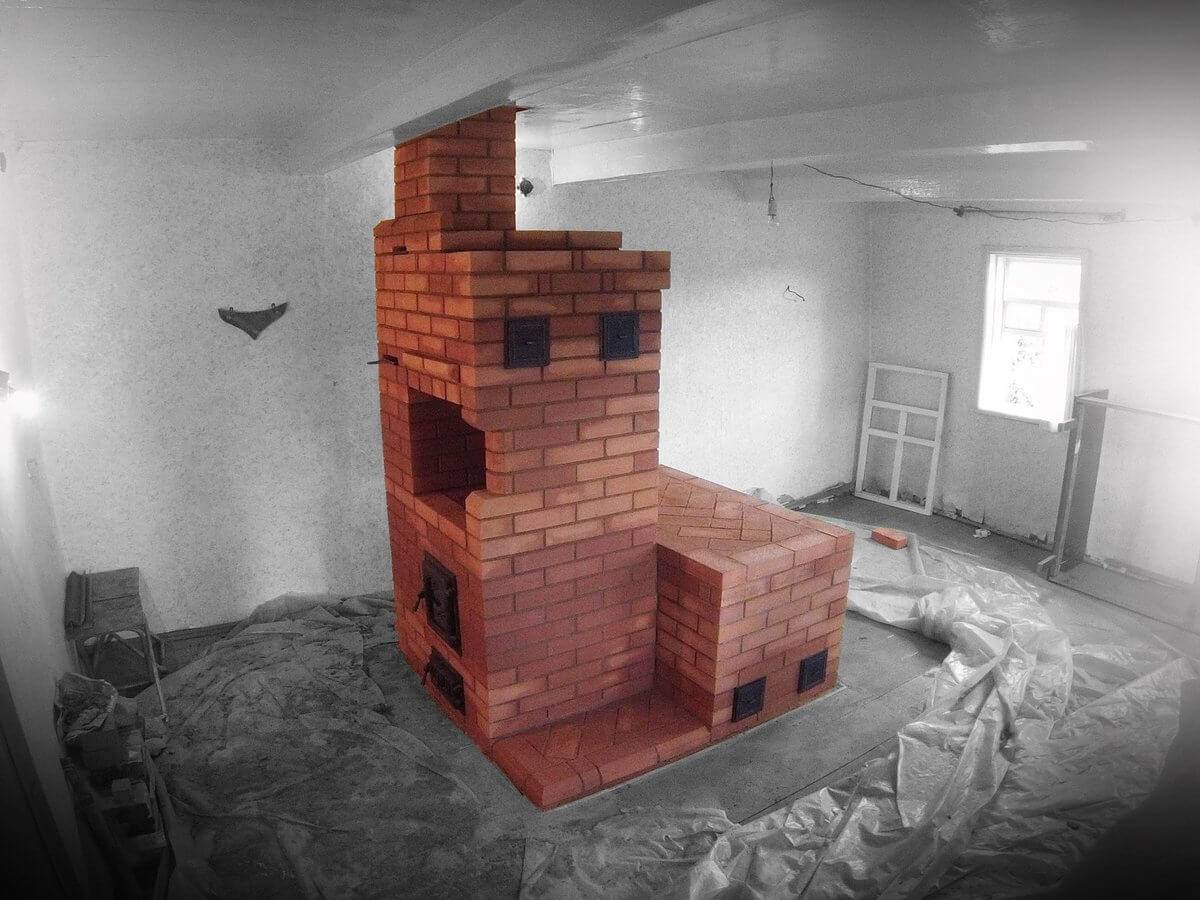

печь из кирпича шведка фото

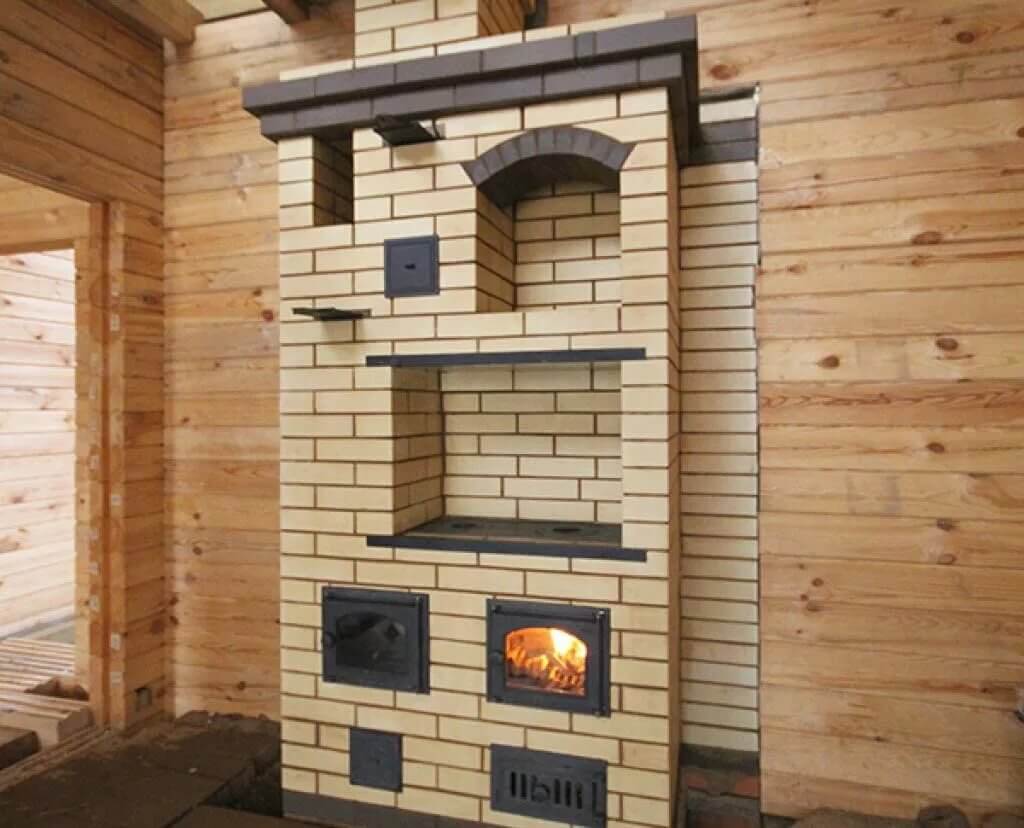

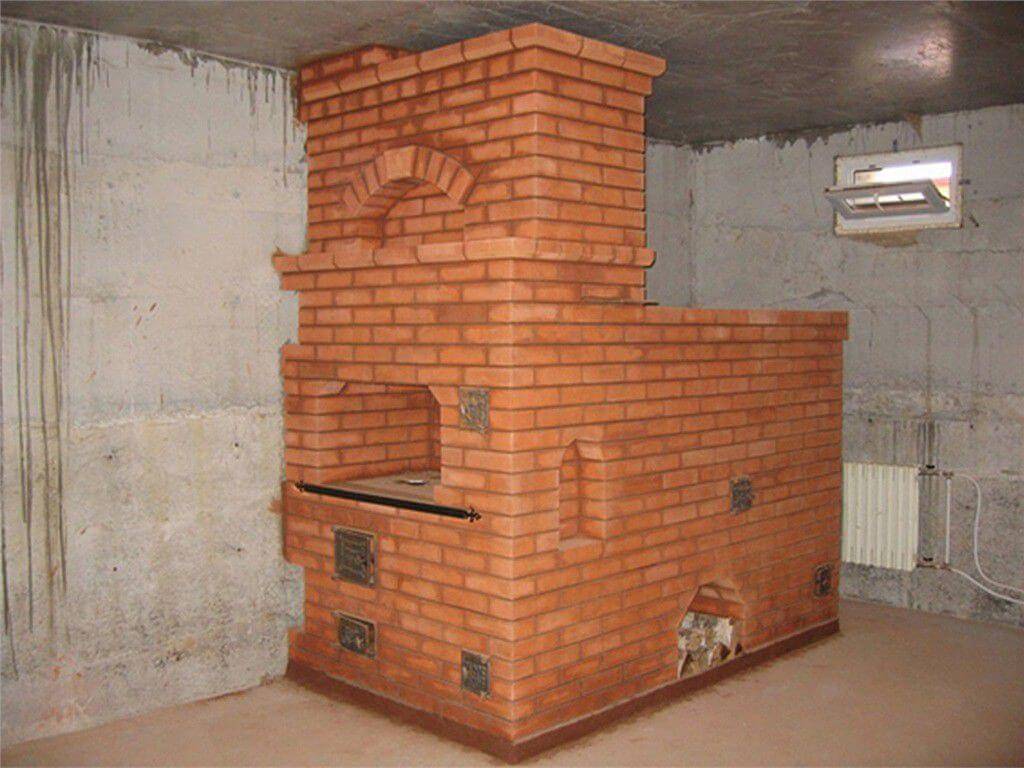

печь отопительная шведка из кирпича

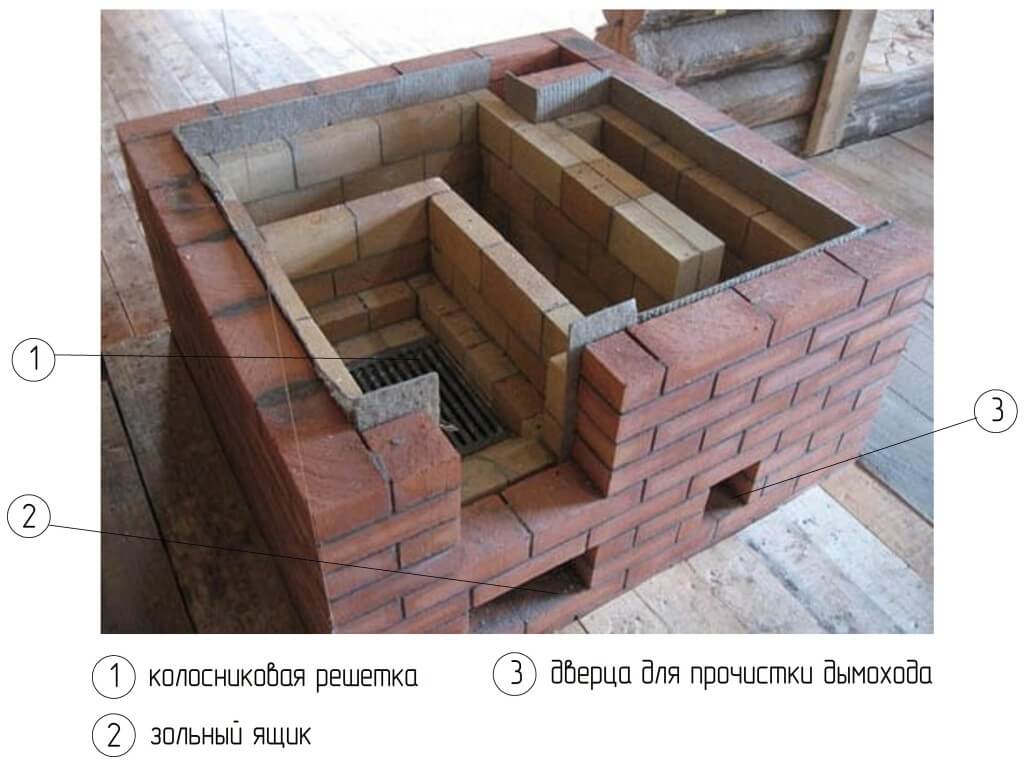

печь порядовка

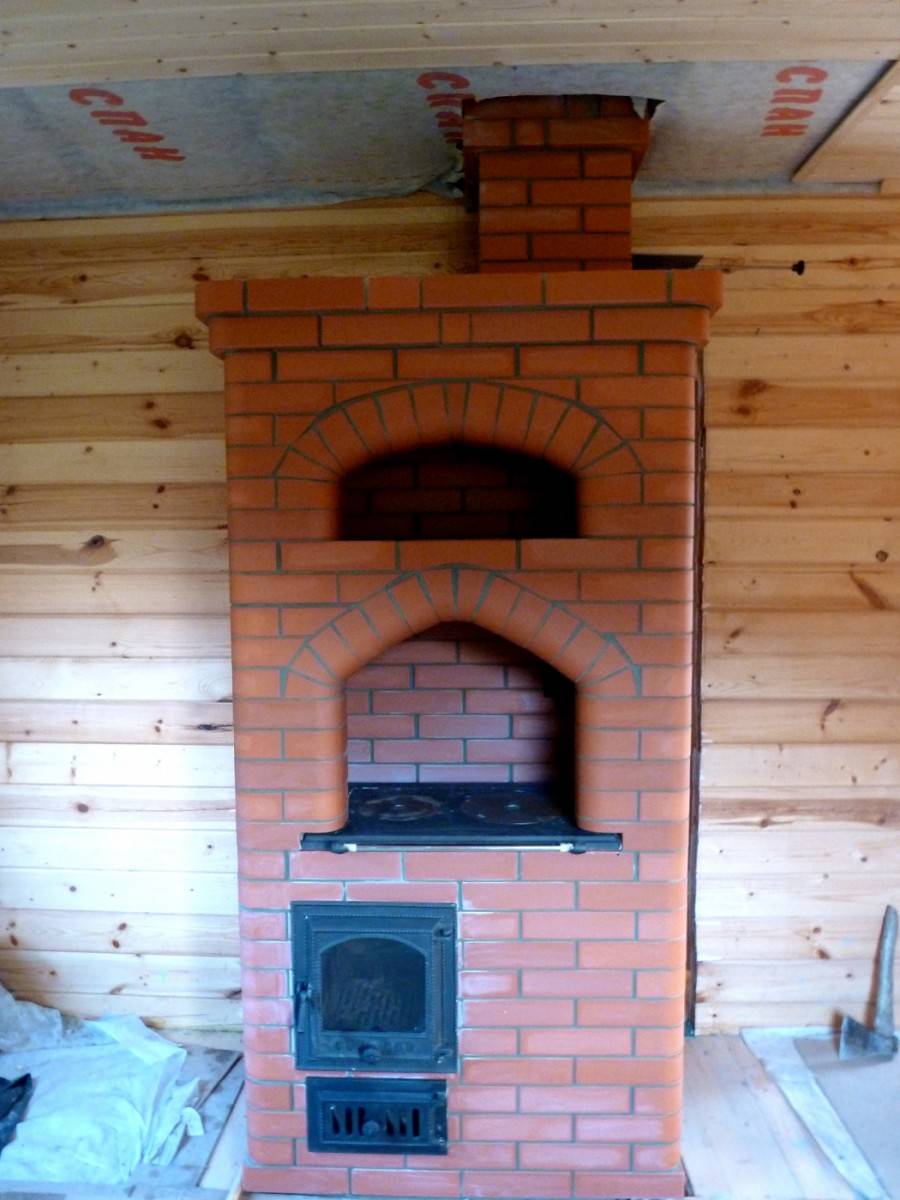

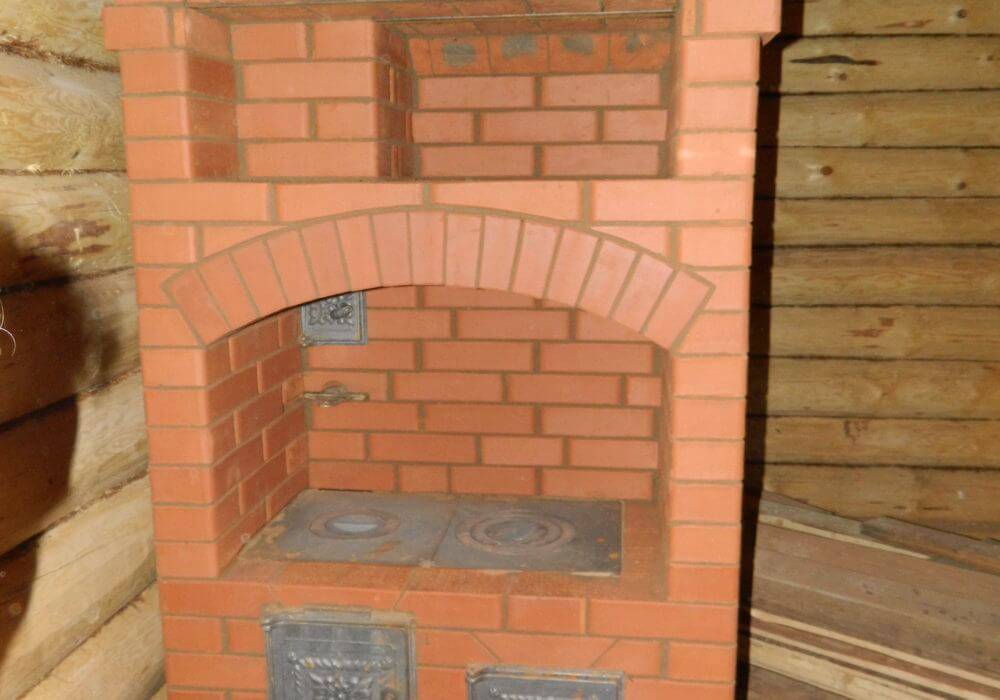

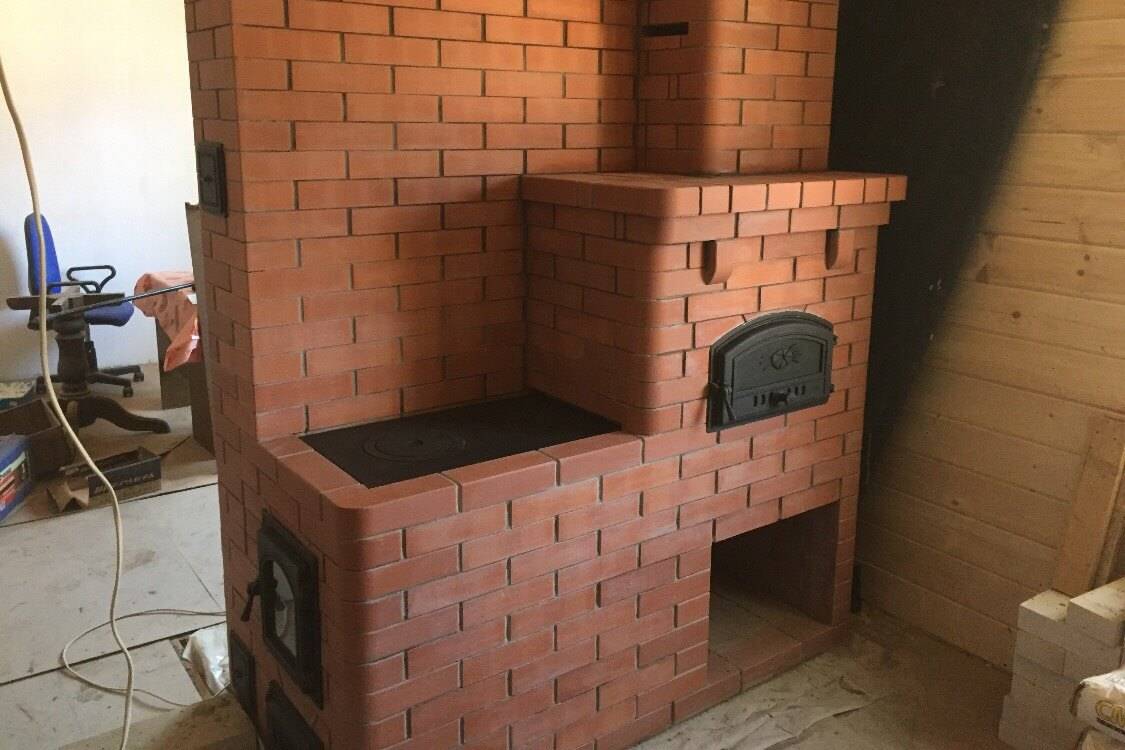

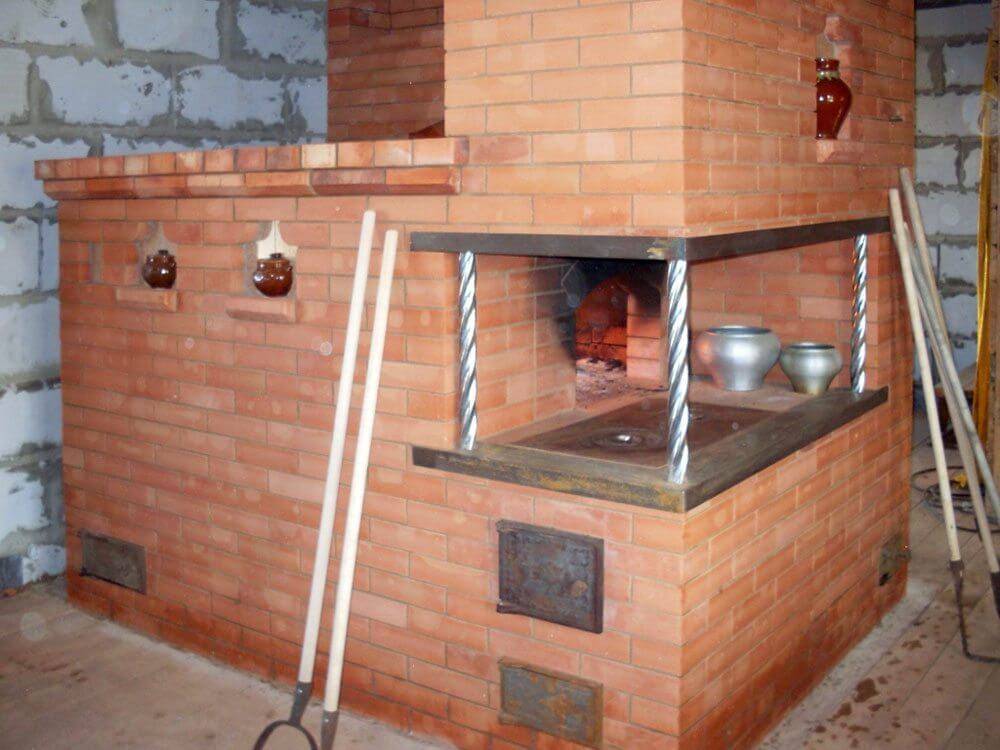

печь шведка с плитой

печь шведка

печь шведка порядовка

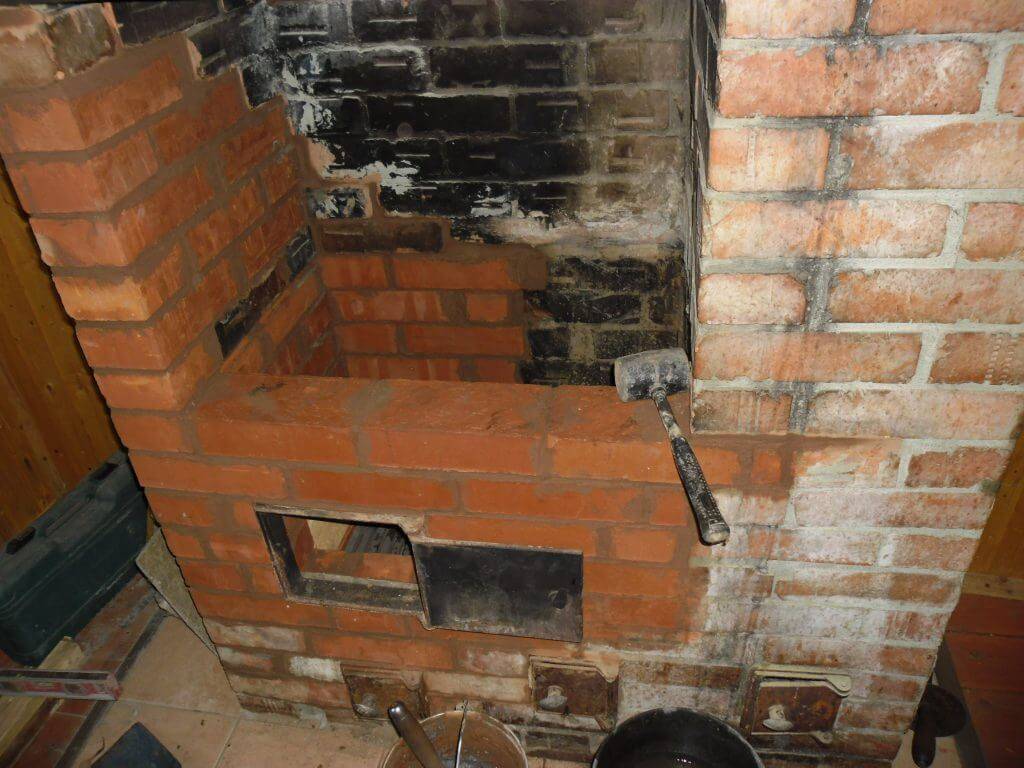

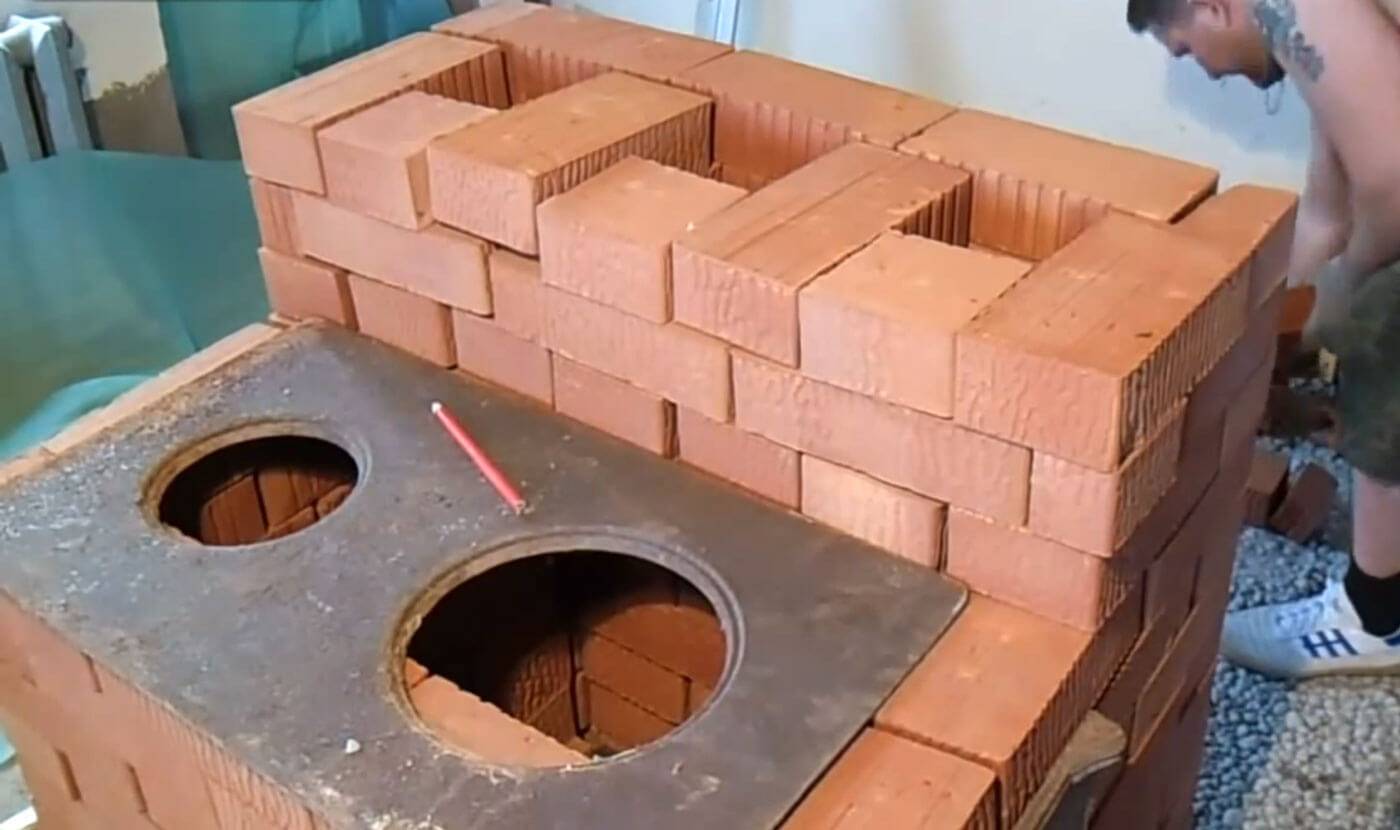

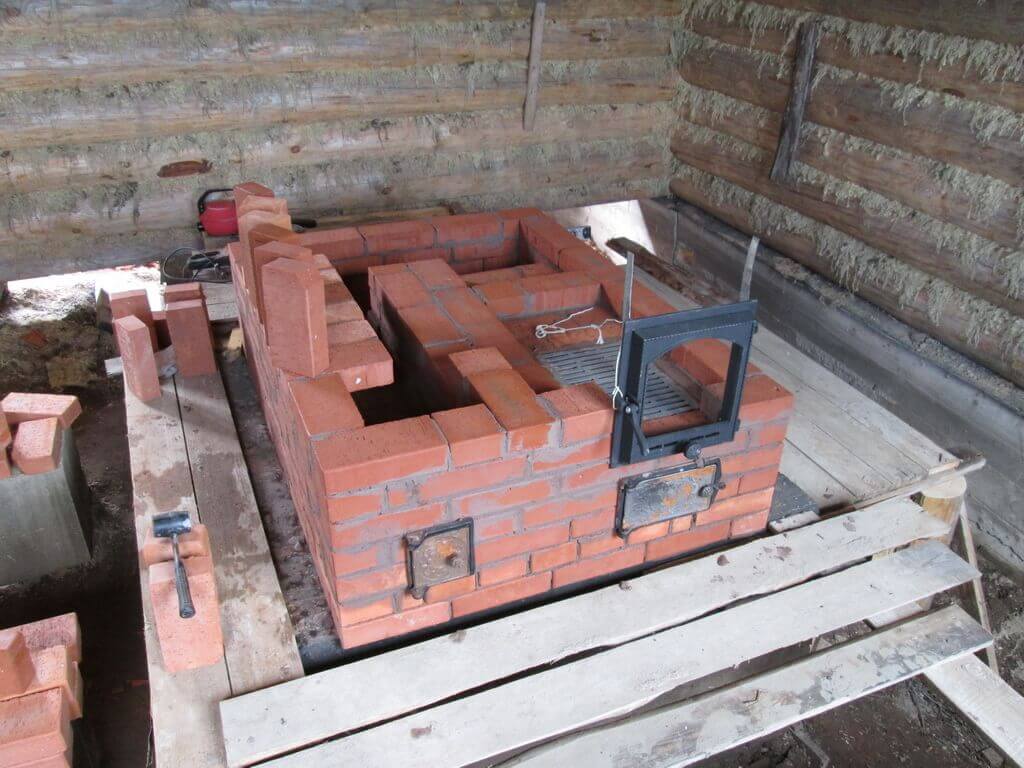

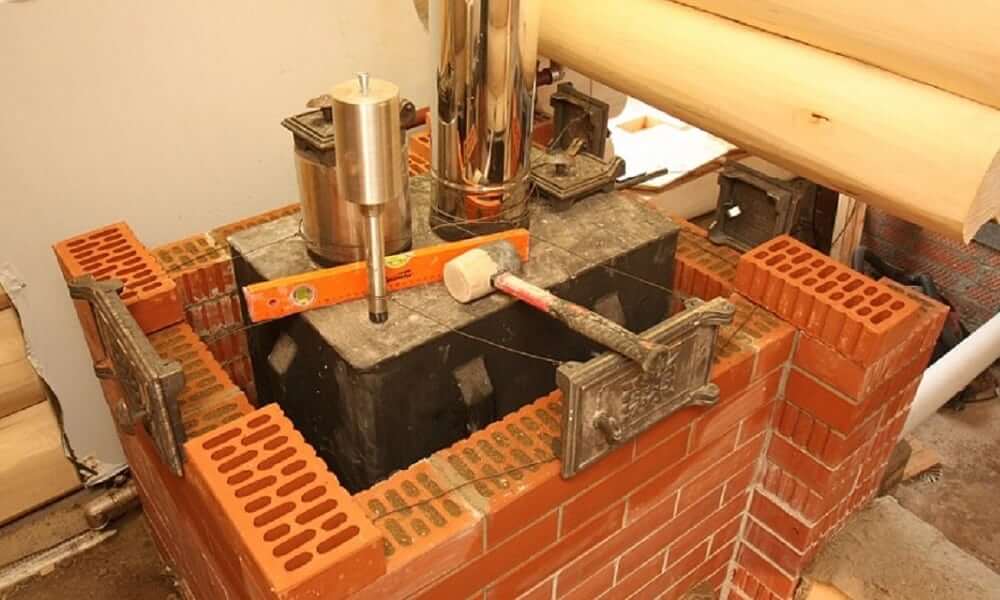

печь шведка кладка

печь шведка порядовка

Оборудование водяным контуром

Змеевик для приготовления горячей воды следует размещать у задней стенки духового шкафа. Накопительный бак можно установить двумя способами:

1. В сушильной нише: максимально возможный объем — 120 л. Бак расположен невысоко, поэтому его удобно заполнять вручную — актуально для домов без водопровода. Но и напор при такой высоте окажется слабым.
2. На перекрыше печи: баку придают Г-образную форму, чтобы увеличить площадь контакта с дымоходом. В отличие от первого варианта, он ориентируется горизонтально и имеет в высоту всего 400–450 мм.

Оборудование шведской печи водяным контуром

Теплоизоляцию лучше всего сделать из фольгированного базальтового картона толщиной 10 мм, но можно применить и базальтовую вату плотностью 30–50 кг/м3. Снаружи бак с теплоизоляцией нужно обшить влагостойким гипсокартоном.

В вертикально ориентированном баке (установка в сушильной нише) можно применить более простое решение — надеть на клапан вертикальную трубку, второй конец которой находится у самого дна. Но этот приём менее эффективен: горячей вода останется только в верхних двух третях бака.

Видео: шведская печь своими руками

Для небольшого дома, в котором русская печь смотрелась бы чересчур громоздко, «шведка» является наиболее подходящим вариантом. Она имеет сравнительно простое устройство, довольно функциональна и в то же время не так прожорлива, как «голландка». Но при длительных простоях «шведка» активно впитывает влагу, от которой приходится избавляться многократными разгонными топками.

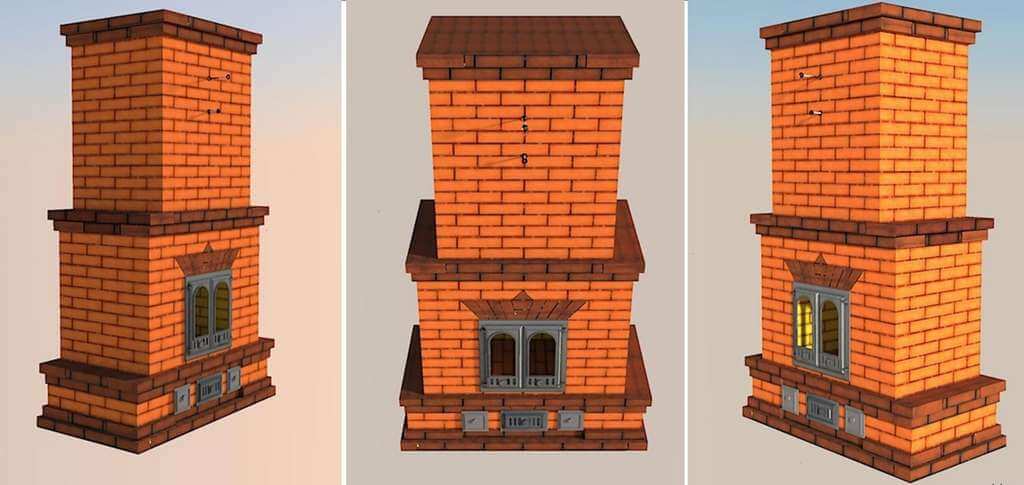

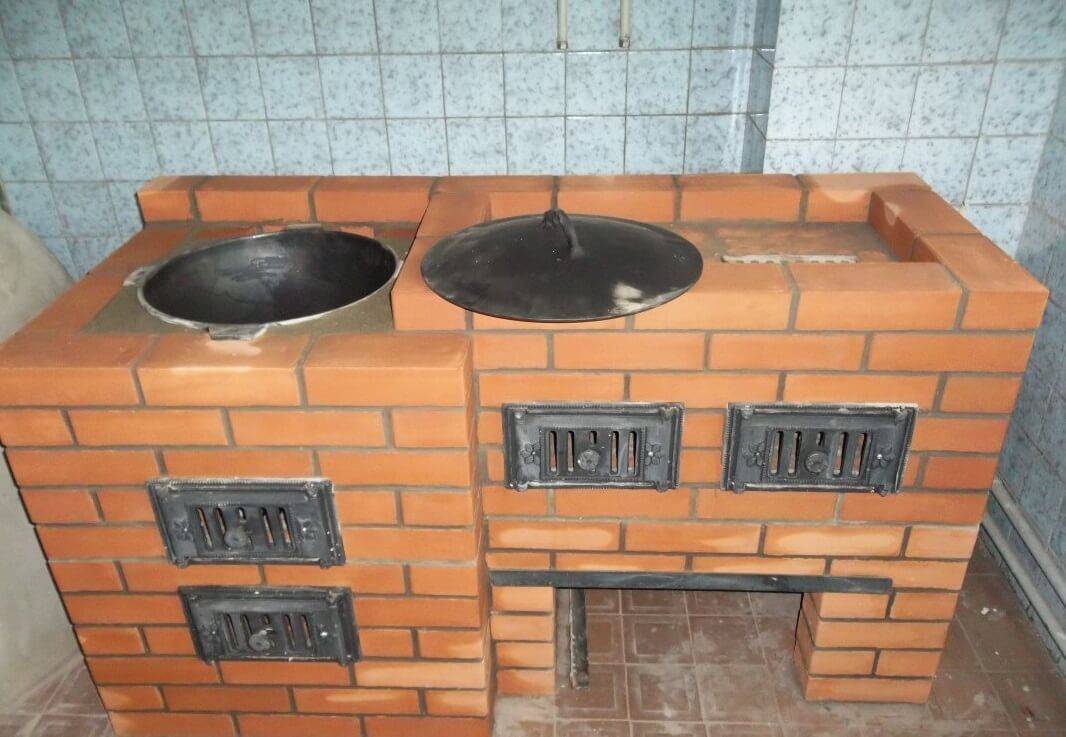

Небольшая дачная печка из кирпича

Эта отопительная печь, работающая по принципу «голландки», имеет размеры 510*770 мм при высоте 2150 мм. Ее теплоотдача – 1760 ккал/ч.

Подготовка материалов

Для строительства требуется 210 штук красного кирпича и 76 огнеупорных шамотных кирпичей для топки. Для кладки нужно около 80 литров жаростойкого раствора. Также будут нужны следующие материалы:

• колосниковая решетка размером 252*250 мм;
• чугунная дверца для топки (250*205 мм);
• поддувальная дверца из чугуна (130*140 мм);
• прочистная чугунная дверца (130*140 мм);
• две дымовых задвижки (130*130 мм каждая);
• стальной лист (500*700 мм);
• кусок рубероида площадью два квадратных метра (для гидроизоляции).

Порядовая схема кладки

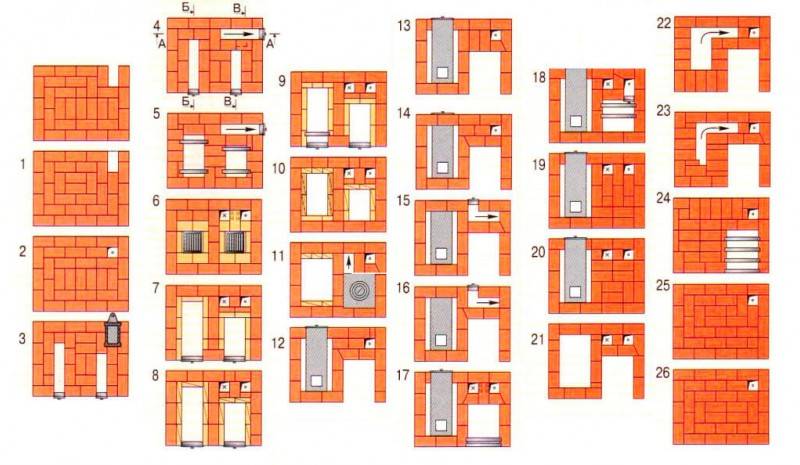

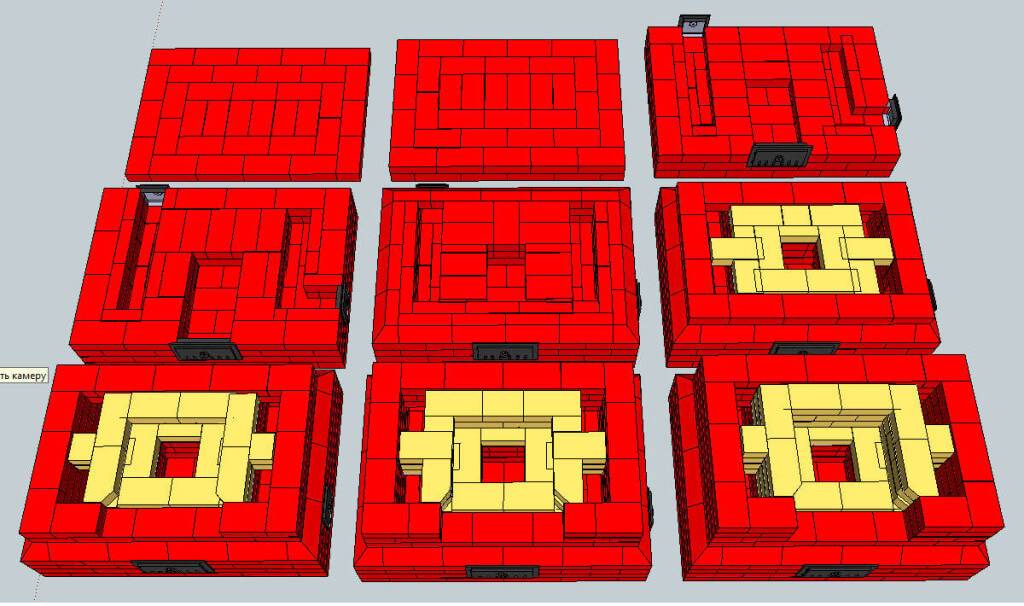

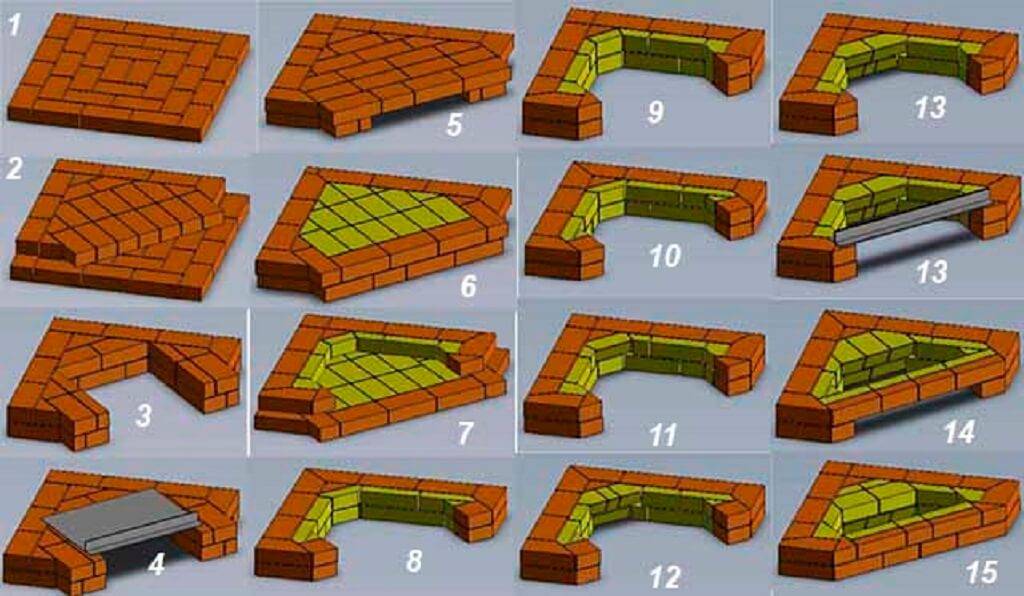

Печь кладут строго по порядовой схеме, не забывая о перевязке швов и установке дверок. Дверцы крепят стальной проволокой, замуровывая ее в кладку. Колосниковую решетку монтируют после укладки пятого ряда. На двадцать первом ряду делают сужение канала на полкирпича, а на двадцать третьем выкладывают канал размером 130*130 мм. Последний ряд – закладка основания дымовой трубы из четырех кирпичей с каналом 130*130 мм.

Если кладка печи своими руками кажется сложным процессом, имеет смысл обратиться к профессиональным печникам за квалифицированной помощью. В руках мастера непонятная схема превратиться в эффектный домашний очаг, согревающий тело и душу.

Ремонт и чистка шведской печи

Для простой печи-шведки, с варочной плитой и духовкой, существует 3 вида плановой чистки и осмотра. Для хорошей и длительной работы, требуется производить чистку и ремонт. Процесс проводят интервально: ежедневно, ежегодно и раз в 2-3 года.

А именно:

1. Ежедневная чистка. Камеру для хранения золы очищают от пепла. Чистят решетка и камеру сгорания кочергой.
2. Ежегодная чистка каналов. Проводят раз в год перед отопительным сезоном.
3. Раз в 2-3 г. осуществляют полный осмотр конструкции. При нахождении трещин или иных изъянов, проводят капитальный ремонт или замену испорченных компонентов.

Для длительном воздержании от эксплуатации, необходимо организовать все регламентируемые виды обслуживания.

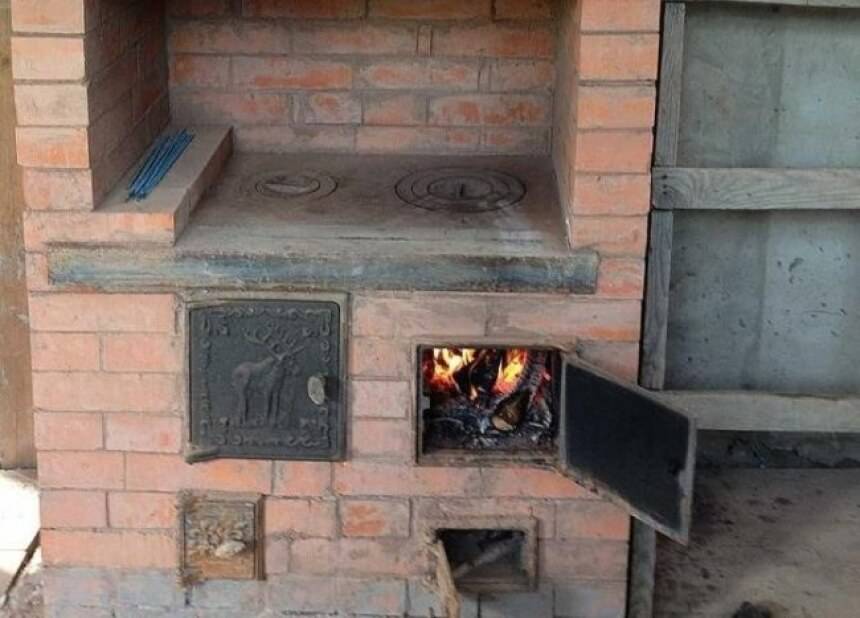

Печь-шведка с варочной плитой – отличный вариант для отопления небольших загородных домов и дач. По конструкции она практически не отличается от русской, но имеет свои особенности строения. Может быть как отопительной, так и использоваться для приготовления еды и даже отличным спальным местом. При постройке конструкции, необходимо точно выбрать место для ее размещения. Также требуется определить ее назначение. Не следует браться, если не знать, как построить печь-шведку, или отсутствует опыт.

Печь длительного горения с водяным контуром: чертежи, размеры, фото

Самодельная печь длительного горения «бубафоня» с дополнительным водяным контуром: чертежи, размеры, фото и описание конструкции.

Печь длительного горения «Бубафоня» придумал один умелец для отопления своего гаража. Конструкция печи довольно проста. Внутри печи создается две камеры, а именно в первой камере сжигается твердое топливо, во второй происходит дожигание пиролизных газов образующихся в процессе горения дров, на выходе практически нет дыма и все сгорает без остатка, это дает печи высокий КПД.

Классическая конструкция печи длительного горения «бубафоня»

Печь представляет из себя загрузочный бункер для дров, причем же он является и камерой сгорания разделенной на две части. Самое сложное здесь, это поршень который давит собственным весом на горящие дрова, а воздух к очагу горения подается через верхнее отверстие трубы поршня, в нижней части расположены лопасти которые не дают плотно накрыть горящее топливо и равномерно распределяют поступающий воздух по всей площади горения.

Между юбкой поршня и стенкой камеры имеется зазор 2 см, он необходим для выхода пиролизного газа и прочих продуктов горения во вторую камеру где происходит их полное сгорание. Таким образом дрова сгорают без остатка и вся тепловая энергия концентрируется внутри камеры -это и есть самое главное отличие от простых печек типа (буржуйка) где более 50% тепла улетает в трубу.

Данную печь, можно ещё усовершенствовать, если установить дополнительную водяную рубашку.

Схема: печь длительного горения с водяным контуром.

Материалы для изготовления:

1. газовый баллон
2. листовой металл 3 -4 мм.
3. уголок 40х40 мм
4. нержавеющая сталь (для водяного контура)
5. профиль

Далее на фото подробно показаны размеры печи «Бубафоня».

Вариант печи с водяным контуром, можно применить для отопления жилого помещения, а так же гаража или мастерской, предварительно установив печь в отдельном небольшом помещении, а от нее уже сделав разводку водяного отопления к батареям и радиаторам.

В данном случае у нас представлен вариант монтажа (труба в трубе). Из нержавеющей стали сварена рубашка, в верхней и нижней части имеются сгоны для подключения труб системы отопления.

Водяная рубашка обварена вокруг топки печи.

Печь очень экономная, и на одной загрузке дров она способна проработать 6-8 часов, в качестве топлива можно использовать опилки, щепу, стружку. Вообщем все отходы можно сжигать в этой чудо-печке и конвертировать в тепловую энергию для отопления гаража, мастерской, а печь с водяным контуром легко сможет обогреть и жилой дом.

Популярные самоделки на нашем сайте

• Гусеничный вездеход своими руками: чертежи, фото, видео
• Кран гусь своими руками: чертежи, фото и описание
• Разборный мангал своими руками: чертежи, размеры
• Ручная лебедка своими руками: чертежи, размеры
• Походная печь своими руками (45 фото)
• Походная печь своими руками (24 фото)
• Печь филиппинка из газового баллона: схема, фото
• Печь буржуйка с теплообменником: фото и описание…
• Как сделать раколовку своими руками: чертежи, размеры
• Щепочница для армейского котелка: чертежи, размеры печки
• Раколовка своими руками из сетки: чертежи, фото, видео
• Булерьян своими руками: чертежи (29 фото изготовления)

Преимущества и недостатки использования

Печь-шведка с духовкой и плитой – отопительное устройство с удачными инженерными решениями и следующими плюсами:

Компактные размеры. Из-за маленьких габаритов (иногда один квадратный метр) ей отдают предпочтение в небольших загородных домах и на дачах.

Компактность – важное достоинство шведкиИсточник infradom.ru

• Эффективное сгорание топлива. Независимо от его вида (дрова, щепа или камыш) получаемая тепловая энергия не уходит в трубу, а остается в доме. Вы получаете возможность обогревать одновременно две комнаты.
• Быстрый разогрев. Значимое преимущество перед традиционной русской печкой: через 10-15 минут после растопки вы почувствуете, как комната наполняется теплом.
• Функциональность. Вы получаете возможность полноценно обогревать два помещения, готовить обед, греть воду, запекать в духовке.

Если говорить о недостатках, то значимых, по большому счету, только два:

• Требовательность к выбору материалов. Если вы хотите сохранить эффективность работы печи, стандартным кирпичом не обойтись. Строительство потребует значительных вложений на покупку действительно качественных материалов.
• Сложить такую печку без соответствующего опыта и знания тонкостей устройства практически невозможно. То есть, собрать ее можно, но не факт, что она будет обладать необходимой эффективностью; выявить и устранить ошибки будет тяжело.

Печь-шведка с лежанкой и облицовкой кафелемИсточник bestpechi.ru

Достоинства и недостатки

Прежде чем определяться с вопросом, как правильно класть шведку из кирпича, необходимо оценить все ее преимущества и проблемные места.

Специалисты выделяют такие достоинства:

• компактность – площадь основания до 1 кв. м и высота не более 2 м;
• возможность использования как для отопления, так и при приготовлении пищи, отдыха, для просушивания вещей;
• прекрасные показатели эффективности – высокие КПД и теплоотдача;
• простота конструкции;
• декоративная функция украшения помещения;
• возможность регулирования режимов отопления;
• оперативность разогрева;
• простота в обслуживании и нечастая укладка топлива.

Эффективное применение шведки возможно только при регулярном топочном процессе. Если помещение обогревается не слишком часто, то необходимо просушивать ее.

Оптимальной площадью отапливаемого помещения считается 40 кв. м. При кладке печи нужно использовать качественное сырье, а дверь камеры для топки должна быть обязательно литой.

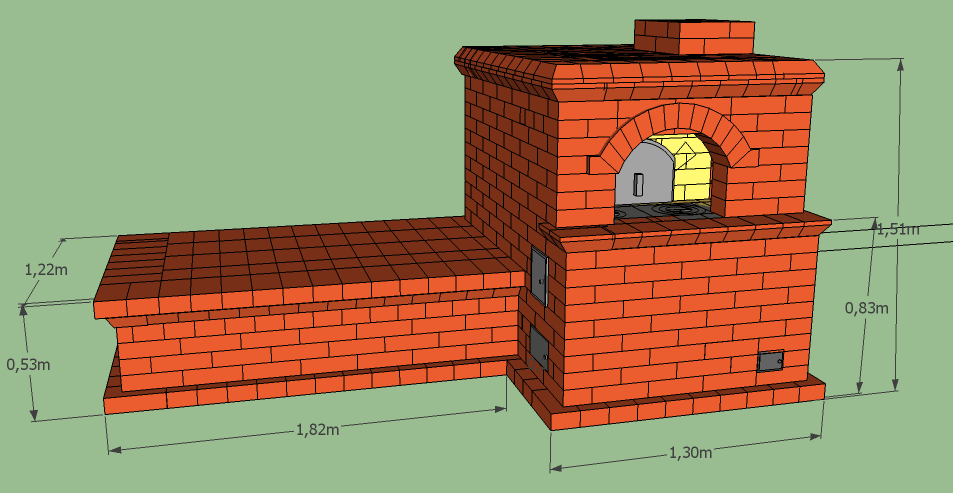

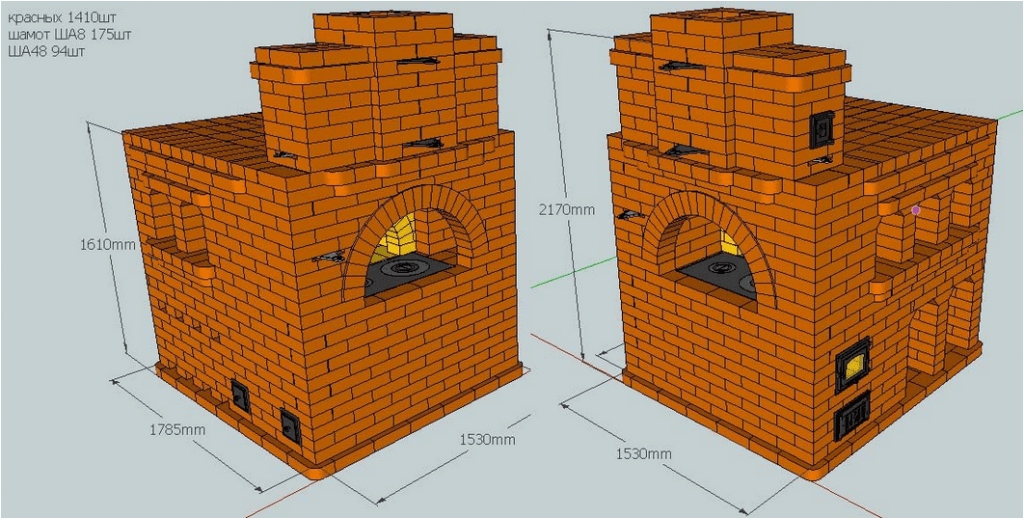

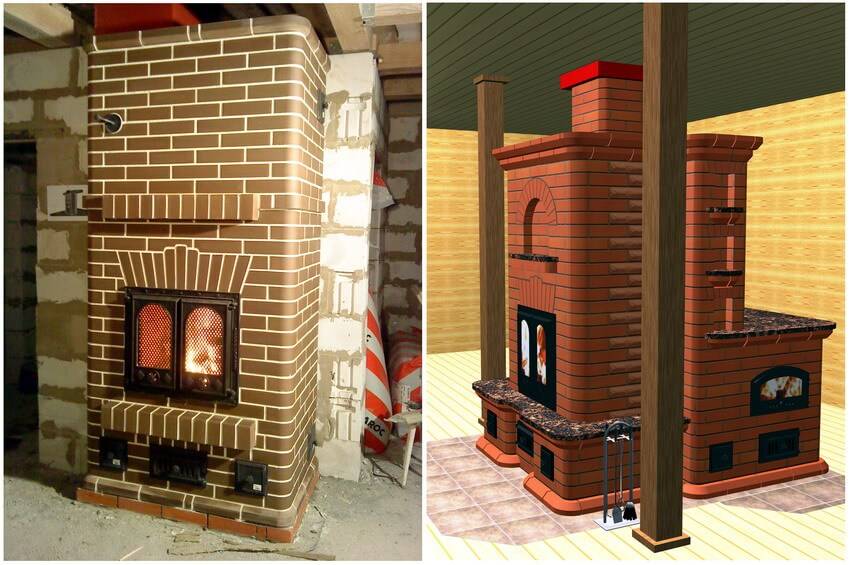

Проект отопительно-варочной печи-шведки

Прежде, чем приступать к работам, несколько советов от печника по кладке печей шведка своими руками:

Перед началом работ распечатайте на принтере порядовку и, чтобы не запутаться, выложив очередной ряд, обводите или зачёркивайте его на плане

Выкладывая фундамент, очень важно проверять по уровню его горизонтальность. Впрочем, с уровнем периодически нужно сверять все дальнейшие ряды

Каждый кирпич, прежде чем уложить, опускают в воду на 15 секунд

Но замачивать кирпичи нельзя! Начиная новый ряд, выложите все его кирпичи на место без раствора, уточните размеры, подгоните, а уж потом выкладывайте ряд. Болгарка очень ровно режет кирпичи нужной формы, но от этого много пыли, поэтому лучше все половинки и четвертинки подготовить заранее на открытом воздухе.

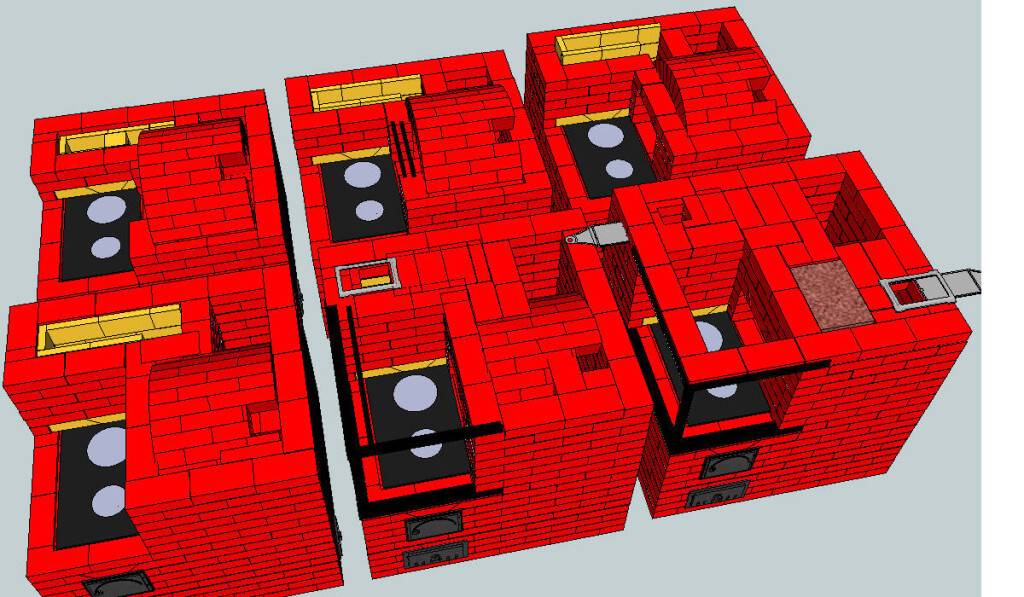

Схема порядовки отопительно-варочной печи шведки с духовкой

Порядовка

Рассмотрим порядовку кирпичной печи-шведки с духовкой своими руками.

• 1 ряд. Сплошной (28 красных кирпичей).
• 2 ряд. Дублирующий (если в предыдущем ряду все кирпичи были целые, то здесь много половинок и ¾).
• 3 ряд. Размечаются кирпичом: слева зольная камера, справа пространство под духовкой (здесь укладывается четвертинка огнеупорного кирпича) и на заднем плане вертикальные каналы. Устанавливаются дверки: зольника (25 х 14 см), три для прочистки (14 х 14). Несколько кирпичей устанавливаются на ребро. Красного кирпича – 19 шт.
• 4 ряд. Вертикальные каналы пока объединены. Наращивается зольная камера. В пространстве под духовкой укладывается половинка огнеупорного кирпича. 14,5 красных кирпичей в ряду.
• 5 ряд. Перекрываются дверки всех каналов и камер. Зольная камера выкладывается огнеупорным кирпичом (это будет низ топливника). Оставляется проём под колосники (вырезается уголок по периметру отверстия, в который и укладывается решётка). 16 красных + 8 шамотных кирпичей.
• 6 ряд. Устанавливается дверка топливника, разделяются вертикальные каналы. Между топливником и духовкой стенка в четверть огнеупорного кирпича. Устанавливается духовка. 13 красных + 3,5 огнеупорных.
• 7 ряд. Дублирующий.
• 8 ряд. Огнеупорным перекрывается вход в канал за духовкой. 13 красных + 5 огнеупорных.
• 9 ряд. Над дверкой топливника укладываются два кирпича, один из которых срезан наискосок снизу, а другой – сверху. 13,5 красных + 5 огнеупорных.
• 10 ряд. По подобию предыдущего ряда перекрывается дверка духовки. Не выкладывается стенка между топливником и духовкой. В кирпичах выбирается уголок, для установки плиты. На фронтальную часть печки устанавливается уголок (длиной 1м 20см). 15 красных, 4,5 огнеупорных.
• 11 ряд. Формируется варочная камера. 16,5 красных.
• 12 – 15 ряд. Дублирующие.
• 16 ряд. Подготовка к перекрытию варочной камеры. В переднюю часть кладётся 70-см. уголок, а над камерой – три уголка по 90,5 см. 14,5 красных.
• 17 ряд. Наглухо перекрывается варочная камера, оставляется только вытяжное отверстие в полкирпича. 25,5 красных.
• 18 ряд. Дублирующий. Устанавливается ещё один уголок. 25 красных.
• 19 ряд. Наращиваются: вытяжной канал, сушильные камеры, вертикальные каналы. 16 красных.
• 20, 21 ряд. Дублирующие.
• 22 ряд. Меньшая сушильная камера перекрывается стальной пластиной 19 х 34 см. 16 красных.
• 23 ряд. Над вентиляционным отверстием вырезается место для задвижки. Задвижка 13 х 13 см. 17 красных.
• 24 ряд. Объединяются два вертикальных канала за духовкой. 15,5 красных.
• 25 ряд. Объединяется паровытяжной канал с вертикальным каналом за ним. 15,5 красных.
• 26 ряд. Наращиваются все камеры и каналы. Во фронтальной части устанавливается 90,5-см. уголок. Над сушильной камерой укладываются две полоски по 65 см. В большом стальном листе (80 х 90,5) вырезается угол по размеру углового вертикального канала. Укладывается лист, перекрывая всю поверхность печки, включая два канала за духовкой. Со всех сторон оставляется не закрытым расстояние в полкирпича.
• 27 ряд. Сплошной, перекрывающий всю площадь, кроме вертикального канала. Со всех сторон кирпич теперь «нависает» над предыдущими рядами на 2,5 см. 32 красных.
• 28 ряд. Ещё один сплошной ряд, кирпичи ещё больше «нависают» со всех сторон (ещё на 2,5 см). 37 красных.
• 29 ряд. Сплошной ряд, первоначального размера печи. 26,5 красных. Тело печи завершено.
• 30 ряд. Формируется основание трубы. В кирпичах вырезается уголок по размеру дымовой задвижки. Устанавливается задвижка. 5 красных.
• 31 ряд и далее. Наращивание трубы.

Проект печки с варочной плитой и духовкой

Печь с варочной плитой и духовкой отличается более сложной конструкцией по сравнению с обычной отопительной версией. Согласно чертежам, порядовка кладки печи-шведки, своими руками:

• первый и второй ряд укладки делают, как основой;
• последующую порядовку по 10 уровень устанавливают для духовочной части;
• с 11 по 16 – оставляют пространство для удобства работы во время готовки;
• 17 ряд – перекрытие свода;
• последующие ряды устанавливают так, чтобы духовка долговременно сохраняла тепло — организуют канальную систему теплообмена.

Учитывая чертежи порядовки и описание кладки печи-шведки своими руками, такая версия занимает больше места. Поэтому, перед постройкой, нужно спланировать увеличенное место для сооружения.

Такой вид печи функционален в использовании, он служит как варочной поверхностью, так и местом для нагрева воды, духовкой.

Как сделать печь-шведку своими руками для отопления дома

При постройке необходимо иметь хотя бы первоначальный опыт каменщика или навык возведения подобных конструкций. Пошаговая инструкция, как своими руками построить печь-шведку:

В начале следует возвести фундамент. Его необходимо отделить от основы самого здания

Важно изучить особенности состава грунта перед возведением.
Далее следует разметка грунта. Возводится котлован 0,3 м глубины

Дно самой ямы тщательно утрамбовывается и посыпается песком, изначально смоченным водой.
После засыпается щебень. Его размещают поверх песчаной подушки.
Следующий шаг – установка опалубки под фундамент из деревянных досок. Чаще всего на этом этапе образуются зазоры, которые закрывают полиэтиленовой пленкой, закрепляя ее строительным степлером.
Далее идет заливка чернового слоя бетона не менее 150 мм.
Установка конструкции из железных прутьев поверх свежего раствора.
Последующий слой – цементный раствор на уровне грунта. Его выравнивают и оставляют для высыхания.
Как вариант, после схватывания цементного раствора, устанавливают каркасную сетку. Ее также заливают бетоном на уровень основы. После этого нужно оставить конструкцию высыхать. Данный процесс занимает около 20-30 дней.
Завершающий этап – снятие опалубки и прокладывание 3-4-слойного рубероида, склеенного между собой.

По окончании можно приступать монтажу стен и перегородок.

Рекомендации:

• необходимо следить за толщиной швов;
• перед тем как производить кладку, следует смачивать кирпичи водой, чтобы они не поглощали влагу раствора;
• следует проверять ровность конструкции, иначе будет визуальная кривизна;
• использовать металлические элементы в постройке шведки в минимальных количествах.

Немного из истории

В нашей стране шведская печь пользуется немалой популярностью как достаточно эффективная и экономичная отопительная конструкция. Ее можно использовать как в качестве обогрева дома, так и для приготовления пищи, нагрева воды.

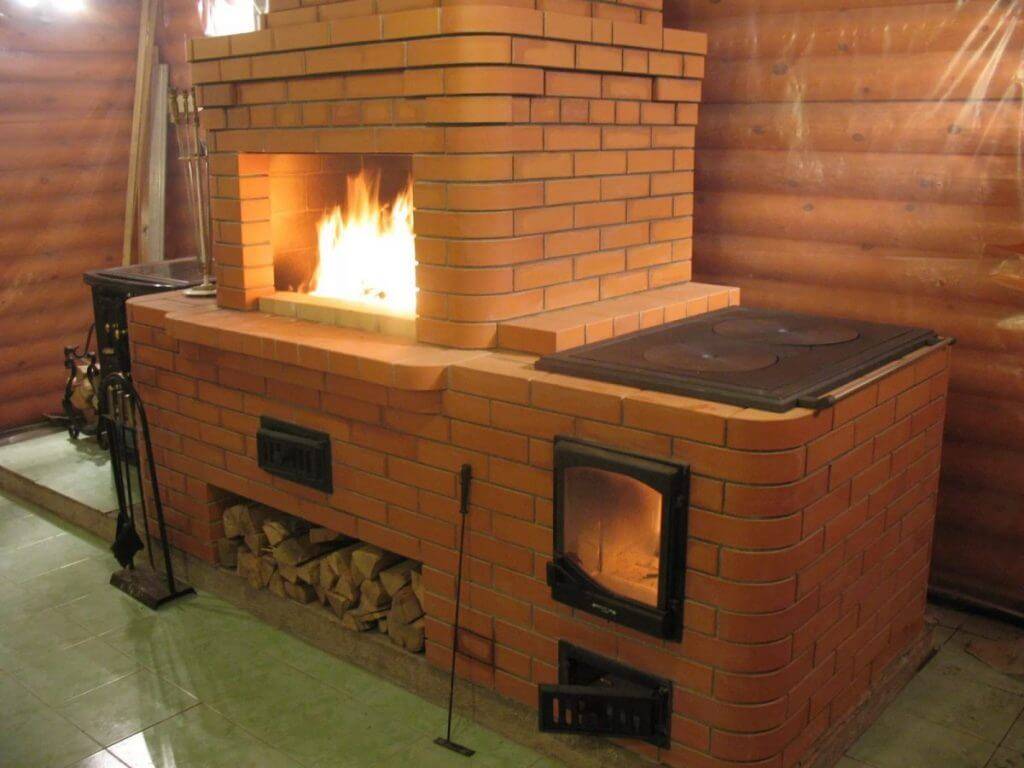

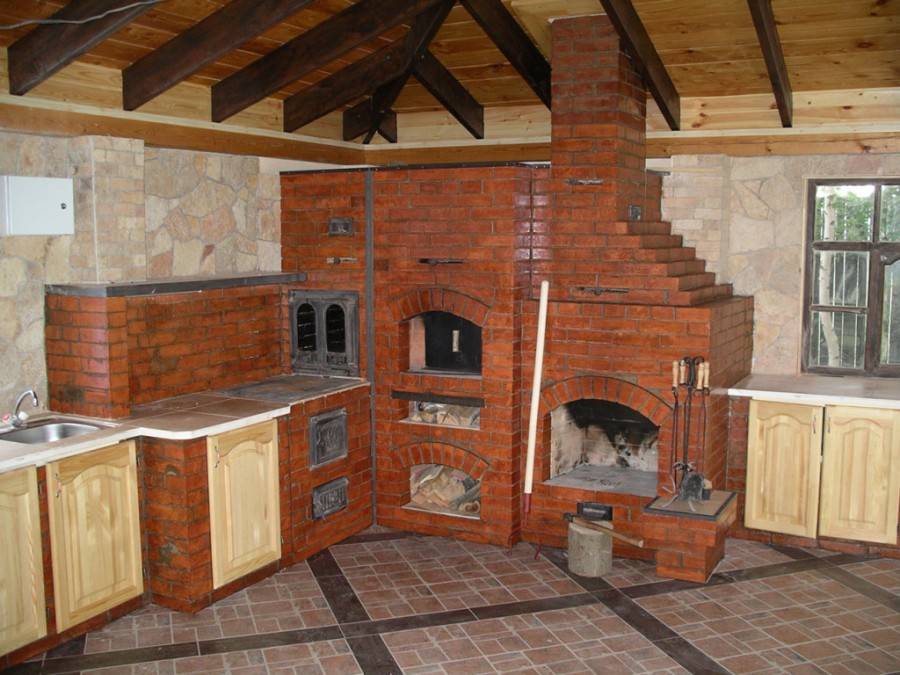

Печь-шведка в загородном доме

По производительности она ничуть не уступает классической русской печи, которая испокон веков использовалась в нашей стране для обогрева дома и приготовления пищи. А вот по экономичности расхода топлива, да по небольшим габаритам, она может оставить русскую печь далеко позади.

Поэтому если сейчас вы пребываете в раздумьях, какой конструкцией обогреть свой дом, обратите внимание на технические тонкости устройства этой печи и внимательно изучите ее достоинства. Как понятно из самого названия, данная модель печи была изобретена в Швеции

Некоторые источники указывают, что новая технология кладки была привезена Петром I в Россию, другие же утверждают, что она была изобретена гораздо позже

Как понятно из самого названия, данная модель печи была изобретена в Швеции. Некоторые источники указывают, что новая технология кладки была привезена Петром I в Россию, другие же утверждают, что она была изобретена гораздо позже.

Шведская каменная печь

Так или иначе, шведка была сконструирована шведскими инженерами согласно всем требованиям и тонкостям местного климата. Данная модель очень схожа по своей конструкции с голландской печью, но основным ее отличием является наличие простенка, который позволяет поместить отопительную конструкцию сразу в двух комнатах.

Учитывая холодный и сырой климат большую часть года, печь должна была не только обогреть, но и просушить одежду за ночь, ведь утром охотникам и рыболовам, коими являлась большая часть местного населения, необходимо было снова приступать к работе и, чтобы не заболеть, одежда должна была быть хорошо просушена и прогрета.

Еще одним примечательным отличием шведской печи является совмещение двух функций: обогрев помещения и приготовление пищи. Большая варочная поверхность позволяет приготовить и обед на всю семью, и воду нагреть. А в духовке, которой обычно оснащают шведку, можно выпекать хлеб.

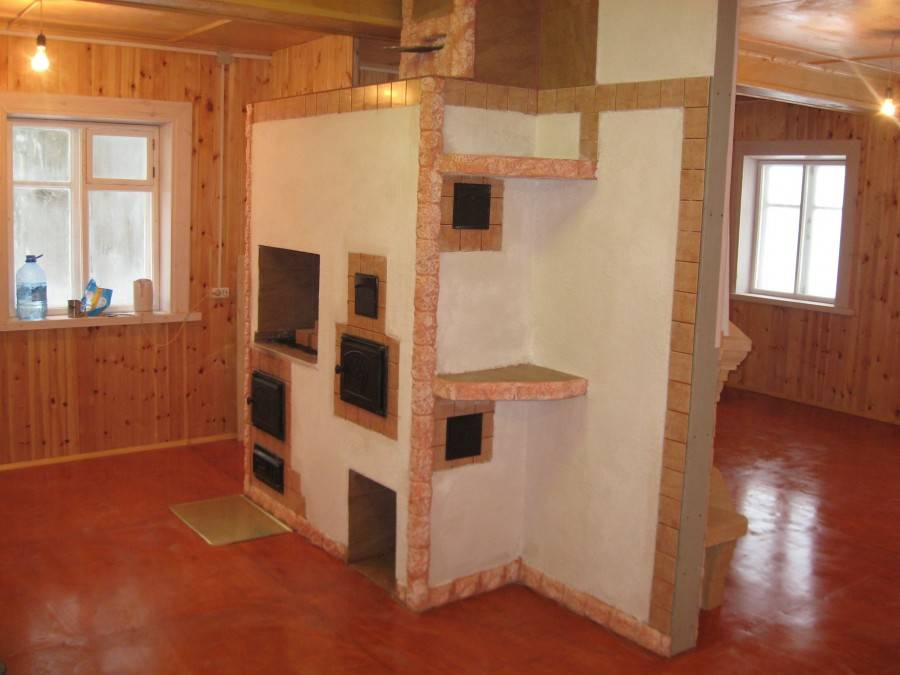

Шведка между кухней и гостиной

Кроме того, своеобразная форма топки — в виде колпака — позволяет эффективно сжигать топливо и длительное время поддерживать тление дров, что повышает экономичность печи.

Небольшая печь-шведка с варочной поверхностью и духовкой рассчитана на размещение в простенке между кухней и гостиной. Именно такое размещение традиционно применяется в северных странах.

За счет такого расположения кухня быстро прогревается, хозяйке удобно готовить еду, а остаточное тепло, которое образуется для готовки, эффективно прогревает и все помещение. Таким образом, с одной закладки дров вы решаете сразу две задачи: в доме будет и тепло, и сытно.

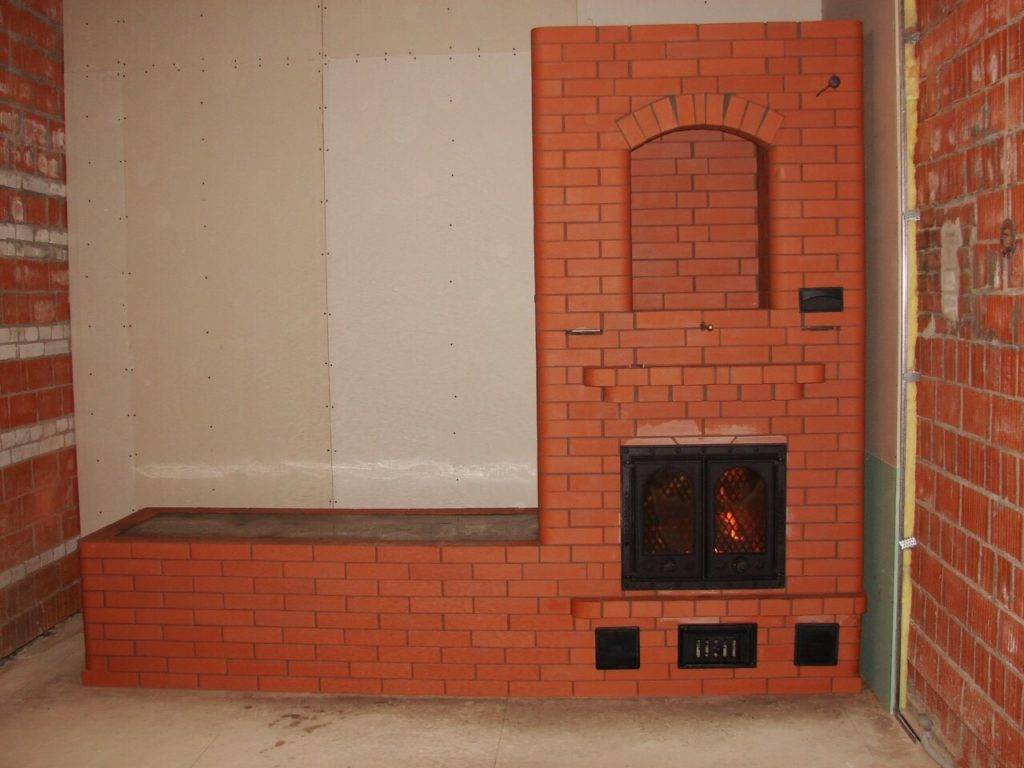

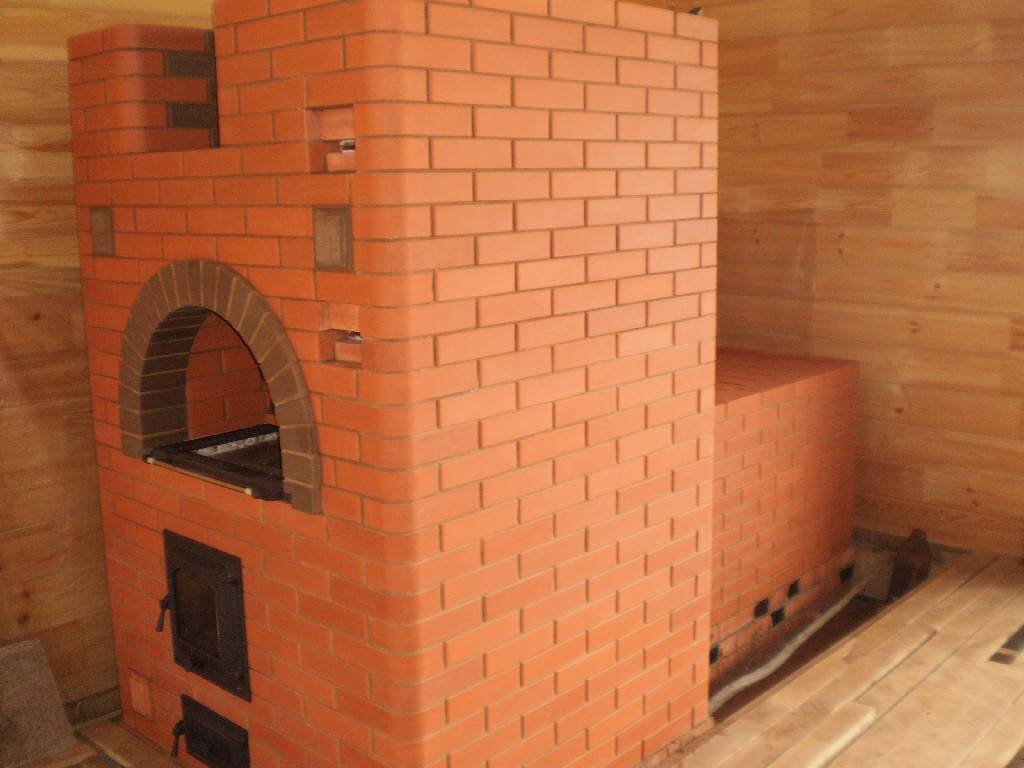

Шведка с лежанкой

В старину такие печи оборудовали дополнительными лежаками, которые защищали от холода ночью. Сейчас же в современных домах можно встретить небольшие и компактные печи шведки с духовкой и варочной поверхностью, которые являются одновременно функциональной конструкцией и стильным украшением интерьера.

Сегодня в продаже можно встретить большое разнообразие шведских печей различной конструкции: с водяным контуром, с духовкой, с варочной поверхностью.

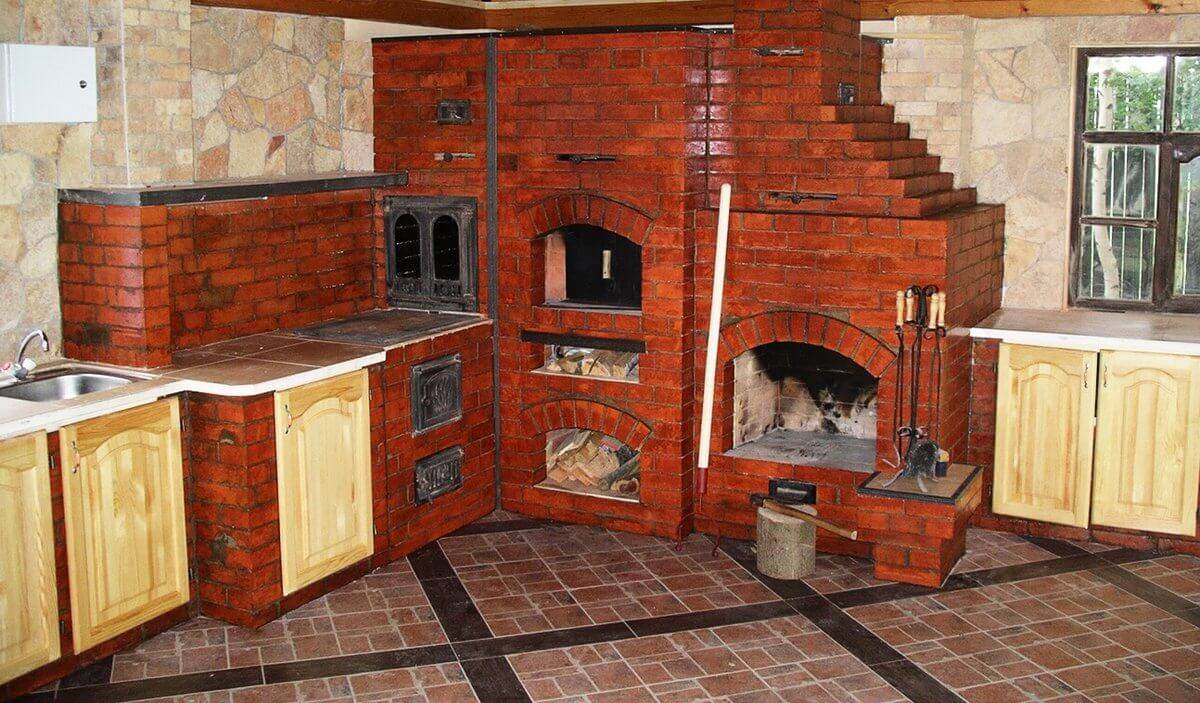

Пример шведки с двумя духовками

А можно возвести ее и своими руками, имея элементарный опыт кладки печи.

Конструкция печи

В процессе работы отопительной системы теплообмен идет в колпаковой части печи, которая расположена сверху топки и камеры сушки. При этом газы из топки в трубу попадают через дымоход канального типа.

Конструктивно выделяют и такие особенности:

Большая духовка изготовлена из литого чугуна. Ее роль состоит в ускорении нагрева, который начинается сразу же после растопки печи. Поскольку духовой шкаф обустроен ниже топки или на ее уровне, то в результате дожига дров выделяется много тепловой энергии. Это приводит к поступлению в комнату горячего воздуха, идущего снизу вверх.

Верхняя ниша обогревается за счет первичного и вторичного тепла. Температура в этой зоне постоянна. Здесь можно удобно просушивать несколько комплектов одежды.

Углубление над поверхностью варочной плиты играет роль термоса.

Задняя поверхность, как это видно на фото печи шведки, выполняет роль стенки, ведущей в комнату. Здесь обустраивают лежанку или камин.
