Печь длительного горения для гаража — лучшие варианты, инструкции

Порядок эксплуатации печи

• Демонтируется часть подающего трубопровода, снимается крышка и удаляется пресс.
• Закладываются дрова. Их лучше размещать вертикально, так как такая плотная постановка поленьев уменьшит объем, который занимает воздух, и также будет способствовать их более длительному горению.
• Верхний слой – из легковоспламеняющихся фракций (опилки, мелкая щепа). Не забываем, что розжиг – сверху! Верхний срез закладки должен быть немного ниже уровня вытяжки, иначе горения не будет. Для облечения воспламенения дров, как и в обычной топке, на них можно положить тряпку, смоченную в соляре (или бензине), бумагу.
• Далее – в обратном порядке: груз – крышка с первым коленом (если оно несъемное).

Как уже смог убедиться уважаемый читатель, ни сборка своими руками, ни эксплуатация печи дровяной длительного горения никакой сложности не представляет.

Полезные рекомендации

• Сократить время прогрева помещения и повысить КПД печи можно, увеличив поверхность теплообмена. Для этого к корпусу печки, по бокам, достаточно приварить металлические пластины.
• Пробку в крышке печи желательно оставить (не заваривать). Ее можно использовать в качестве смотрового окна, чтобы контролировать процесс горения.
• Своими руками колосник делается просто. Из листа металла вырезается фрагмент железа, соответствующий диаметру печи. Причем совсем не обязательно, чтобы это был идеальный круг. В колоснике высверливаются отверстия, а их количество подбирается опытным путем. Для стандартной 200 л бочки примерный диаметр отверстий – 6 – 8 мм. Этого хватит, чтобы зола свободно ссыпалась вниз.

Удачи в конструировании печи и теплого гаража!

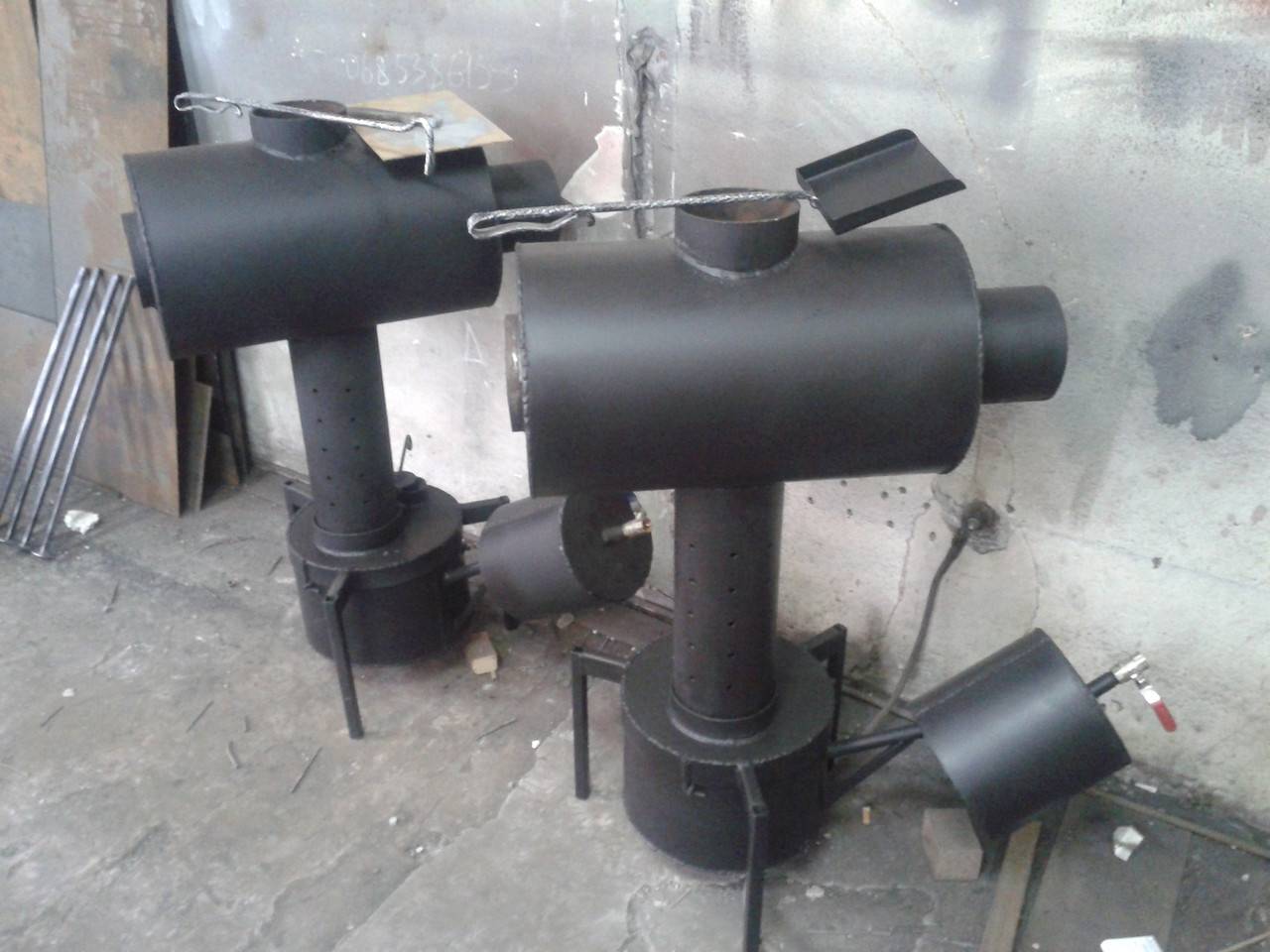

Экономичные и энергоэффективные печи для гаража на отработке

Печь на отработанном масле считается наиболее экономной, так как исключает дополнительные затраты на топливо. Если правильно рассчитать материалы и четко следовать инструкции по изготовлению, то она не будет дымить и чрезмерно загрязнять воздух. Предусмотрена работа таких печей на трансмиссионном, машинном или трансформаторном масле. По такому же принципу функционирует дизельная печь для гаража.

В конструктивном плане агрегат представляет собой две емкости, которые соединены между собой перфорированной трубой, имеющей множество отверстий. Если принято решение в пользу установки в гараже печи на отработке, то необходимо, чтобы она соответствовала таким требованиям:

• предельная масса – 30 кг;
• вместительность – до 12 л;
• стандартный размер – 70x50x30 см;
• средний расход топлива – 1 л/час;
• диаметр трубы вытяжки – 100 мм.

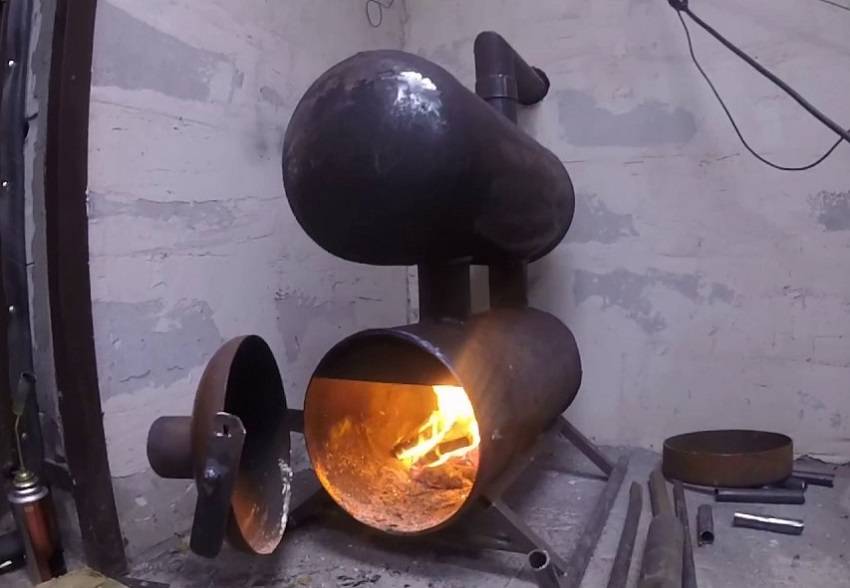

Печь для гаража на дровах из двух газовых баллонов очень экономна и проста в обслуживании

Соорудить такую конструкцию достаточно просто. Для создания не понадобятся форсунки и капельницы, поэтому для ее изготовления не нужны особые знания, умения или опыт.

Непосредственно для изготовления печи потребуются такие материалы:

• труба из стали;
• две металлические емкости;
• стальной уголок.

Емкостью может послужить корпус старого негодного компрессора холодильника или же баллон газовый. Печь для гаража на отработке должна изготавливаться из материала толщиной не менее 4 мм, так как предполагается нагрев до 900 °С, поэтому тонкий металл просто-напросто прогорит.

Последовательность изготовления печки в гараж, функционирующей на отработке

Печь для гаража на отработке выгодна при наличии больших его запасов

Процесс создания данного вида печки в гараж своими руками включает такие этапы:

1. Установку нижней емкости на ножки. С этой целью из металлического уголка производят детали размером 20 см, на которые и приваривают емкость в горизонтальном положении.
2. Вырезание отверстия посредине нижней части корпуса, которая служит топкой и топливным бачком, приваривание к нему вертикальной трубы, соединяющей обе емкости. Желательно, чтобы верхняя часть снималась. Это нужно для проведения чистки горелки.
3. Просверливание приблизительно десятка отверстий в трубе на полуметровой высоте. Первое отверстие должно располагаться как минимум в 10 см от основного корпуса печи.
4. Изготовление отверстия на верхней части топочной емкости для заливки масла и крышки, которая поможет регулировать уровень нагрева помещения и сам процесс горения.
5. Приваривание патрубка на верхней емкости.
6. Сооружение трубы вытяжки из оцинкованной стали длиной как минимум 4 метра и ее крепеж на патрубке.

Презентабельный вид гаражной печи придаст покраска. С этой целью используют смесь из силикатного клея, помелённого мела и пудры алюминия.

Недостатки печи для гаража на отработке, особенности эксплуатации

Пользоваться такой печкой, во избежание аварийных ситуаций, необходимо в соответствии с четкой инструкцией. Для этого, пользуясь нижним отверстием печи, в топливный бак необходимо вложить небольшое количество бумаги для растопки. Далее заливается приблизительно 1 литр отработанного масла. Бумагу поджигают и выжидают пару минут, пока масло не закипит. Когда масло начнет медленно гореть, его необходимо по мере необходимости подливать в количестве 3-4 литров.

Несмотря на массу преимуществ данного вида печей для гаража, необходимо упомянуть и об их недостатках, в частности:

• очень длинный дымоход, который должен быть не менее 4 метров в высоту;
• требуется, чтобы устройство дымохода было строго вертикальным, без изгибов и горизонтальных участков;
• емкости для масла и дымоход необходимо регулярно чистить – приблизительно раз в неделю.

Расход масла в печи на отработке регулируется заслонкой подачи воздуха и составляет 0,3 — 1 л. в час

К процессу создания системы отопления в гараже необходимо подойти ответственно, чтобы такие конструкции, как котел на отработке, печь из кирпича, буржуйка своими руками, были выгодны и приносили максимум тепла. Следует учесть, что за экономными вариантами необходимо тщательно ухаживать, а кирпичные конструкции требуют определенного времени на растопку. Для создания металлической печи длительного горения потребуются определённые навыки и знания. В то же время любой из рассмотренных вариантов при условиях правильного сооружения и при соблюдении правил эксплуатации сделает гараж теплым и комфортным.

Как сделать печь булерьян своими руками?

Для самостоятельного изготовления конструкции булерьян своими руками, необходимы чертежи, по которым детали заготавливаются строго по размерам, соблюдая все вплоть до миллиметра. Только в этом случае при сваривании конструкции в целый блок она не перекосится. Чертежи булерьян с точными размерами достать довольно непросто, но если постараться, то их можно найти на просторах интернета.

Судя по чертежу, для сборки конструкции используют следующие материалы:

• отрезки трубы с толстыми стенками, с диаметром около 6 см. Меньший диаметр будет способствовать плохому притоку воздуха;
• металлический лист, имеющий толщину 4 мм;
• маленький отрезок трубы с толстыми стенками, используемый для нарезания колец для дверцы или металлический лист, из которого впоследствии делают изогнутые полосы;
• отрезок трубы для дымохода диаметром 10−12 см;
• петли для дверцы;
• асбестовый шнур;
• запорка для дверцы, рычаг для дросселя и заслонки-шибера.

Каркас печи булерьян изготавливают из широкой металлической трубы. Из нее же делают и топку. Также корпус можно делать из труб-воздуховодов. Топка в таком случае изготавливается из отдельных стальных листов.

Трубы гнут на 80 градусов, а для устойчивости их ставят на каркас и приваривают временными поперечными полосами, тем самым закрепляя их. Потом воздуходувы сваривают между собой стальными полосками, создавая единый корпус. Получается такая конструкция: трубы располагаются навстречу друг другу, создавая бочкообразный корпус. Все временные планки удаляются.

Внутри конструкции булерьян будет располагаться топка. Для нее приваривают стальную пластину толщиной 10 см, на которую впоследствии будут укладывать поленья. После этого из стали толщиной 2 миллиметра вырезают круг и приваривают, образуя заднюю стенку. К этому кругу заранее приваривают раструб дымохода, внутри которого располагается шибер. Удерживается он с помощью пружины и ручки-рычага. Наверху топки около задней стенки приваривают пластину, которая образует 2-й ярус, а над ней 2 трубки диаметром 12 мм. В результате получается камера для дожига газов.

https://youtube.com/watch?v=0LEpgm9g2BQ

Изготовление передней стенки и дверцы печи

Это самые сложные детали при изготовлении данной конструкции. Переднюю стенку вырезают так же, как и заднюю. Для дверки в ней следует проделать отверстие. К его краю приваривают узкую полоску металла перпендикулярно площади передней стенки. Это будет бортик, способствующий максимально плотному прилеганию дверцы.

Затем изготавливают саму дверцу. По диаметру она должна быть больше вырезанного отверстия. Немного отступив от края диска, приваривают две металлические полоски. Располагают их так, чтобы между ними проходила приваренная полоска на передней стенке. В промежуток между полосками укладывают шнур из асбеста.

Затем начинают изготавливать дроссель. Корпус дроссельной заслонки диаметром 25 мм и длиной в 10 см делают из куска трубы подходящего размера. В 4-х см от края делают два отверстия, в которые вставляют металлический пруток. Его с одной стороны загибают, в результате получается ручка дроссельной заслонки. Саму заслонку вырезают из металла в виде круга, меньшего диаметра, чем труба корпуса. Заслонку вставляют в корпус и приваривают к прутку. В результате получается регулируемая заслонка.

Дроссель прикрепляют к дверце. В ее верхней части делают отверстие и приваривают. Затем устанавливают петли и запор. Навешивают готовую дверцу, проверяя качество швов.

Изготовление заслонки дымохода

Таким же образом изготавливают заслонку на дымоход. Только будут немного другие размеры, а из заслонки вырезают сектор в 90 градусов. К горизонтальному участку трубы дымохода, выходящего из печи, приваривают второй участок таким образом, чтобы получилась конструкция, напоминающую букву «Т». Затем вставляют заслонку, примыкающую к корпусу части. В корпусе делаются два отверстия, в которые вставляют металлический пруток. К нему приваривают заслонку, а для образования ручки, один конец прутка загибают.

Изготовление тепловой камеры

Чертеж может предусматривать изготовление дополнительной конструкции – тепловой камеры с находящейся внутри подставкой. В верхней части изготавливают отверстия, необходимых для выхода дымохода и воздуховодов. Вверху и внизу боковой стены устанавливают две вентиляционные решетки и ревизионную дверцу. Сваривают корпус тепловой камеры и утепляют при помощи базальтовой ваты. Получается система воздушного отопления. Снаружи тепловую камеру декорируют кирпичом.

Печь булерьян врианты изготовления

Несколько слов о дымоходе и отражателе

Для дымохода печи длительного горения подойдёт труба 150 мм в диаметре и 5 м. длиной.

Если взять трубу меньшего диаметра – она не будет справляться, если большего – тяга будет избыточной, а у печи снизится КПД.

Для регулирования тяги трубу снабжают задвижкой.

На дымовой трубе снизу делают дверцу для чистки. В любой трубе неизбежно скапливается конденсат, а в печах длительного горения особенно, ведь газы, отдав всё тепло, на выходе становятся совсем холодными.

По этой же причине трубы дымохода нужно хорошо утеплять. Отлично подойдёт технология «сэндвич» – это две трубы одна в одной и слоем теплоизоляции между ними.

Лучше, если в дымоходе будет минимум колен и стыков. В местах, где трубы проходят сквозь кровлю, потолок или стены, обязательно нужно делать изоляцию.

На самом верху трубы делают дефлектор (или дымник) для защиты от попадания в трубу снега, дождя и задувания ветра.

Самодельная печь длительного горения

Если печь установлена в кочегарке, то никакой отражатель ей не нужен, но если она находится в комнате, которую обогревает, то кирпичная кладка вокруг неё может выполнить две функции:

1. Стать защитным экраном для стен и предметов.
2. Стать аккумулятором тепла.

Тело печи металлическое, а значит, оно быстро нагревается и быстро охлаждается (сразу, как закончится процесс горения в топке). Кирпичный экран, выложенный с трёх сторон от печи, накапливает тепло и будет его дольше отдавать. Роль отражателя может также выполнять профлист или гладкий лист металла.

Какие печки можно сделать для гаража

В холодном гараже зимой находится очень неприятно. Потому и требуется обогрев. Гаражные печки обычно небольшие стальные типа буржуйка. Делают их из толстостенных бочек, отрезков трубы или из газовых баллонов. Такие гаражные печи более просты в исполнении, требуют только небольших доработок, ведь корпус, а иногда и дно, уже есть. Варят печи и из листового металла, но это варианты для тех, кто тесно дружит со сваркой. Кирпичные печки в гаражах встречаются не очень часто — они все-таки более габаритные, нагреваются меньше, что не совсем подходит для данного случая.

Одна из печей для гаража

Наиболее распространены буржуйки, работающие на дровах, в них же закладывается все что горит. Такая всеядность и быстрый нагрев — это их основные плюсы. Также у них немало недостатков и один из них — прожорливость, потому в последнее время стали делать более экономные печи длительного горения. Обычно используется принцип верхнего горения. Хороши они тем, что одна полная закладка (печь из 50 литрового пропанового баллона) может гореть до 8 часов. Все это время в гараже тепло.

Особняком идут печки на отработке. Подобного топлива в гаражах достаточно, но с отработкой надо быть осторожным — там содержатся тяжелые металлы и чтобы они не попадали внутрь требуется отличная тяга.

Преимущества и недостатки пиролизных печей

Ничто в этом мире не является идеальным, поэтому даже дровяные печи длительного горения не лишены недостатков. Основными из них являются следующие:

• Цена на современные технологичные пиролизные печи длительного горения с хорошими показателями по КПД будет довольно высокой. Впрочем, можно существенно сэкономить средства, сконструировав отопительный прибор своими руками.
• Пиролизные котлы промышленного производства зачастую требуют обеспечения дополнительным бесперебойным электропитанием своих вспомогательных узлов: систем нагнетания воздуха (наддува камеры сгорания), насосов водяного отопительного контура, датчиков, и.т.д.
• Печи длительного горения являются более привередливыми в плане требований ко влажности дровяных поленьев. Недостаточно просушенные дрова, помещенные в топку пиролизного котла, легко могут потухнуть, прекратив работу всей отопительной системы.
• По сравнению с газовыми (электрическими) котлами, бойлерами или колоноками, печи длительного горения имеют значительно большие размеры, а также требуют наличия дополнительного свободного пространства для хранения дров.
• Подбрасывать топливо для пиролизного котла придется вручную, эту операцию нереально полностью на 100% автоматизировать.
• Более сложное устройство водяного контура по сравнению с отопительными установками иных типов. Дело в том, что слишком переохлажденный теплоноситель, вернувшись из батарей в теплообменник котла, может прервать тление дров и погасить топку. Чтобы избежать подобную ситуацию, приходится монтировать дополнительную трубу (так называемый «байпасс»), позволяющую подмешивать к холодной воде уже подогретую. Естественно, с ростом сложности конструкции контура отопления увеличивается и общая стоимость всего устройства.

На первый взгляд, перечень недостатков дровяных печей длительного горения кажется весьма внушительным. И у многих возникает закономерный вопрос: почему этот тип печей настолько популярен и пользуется таким хорошим спросом? Ответ прост и очевиден: все недостатки пиролизной установки с лихвой компенсируются теми преимуществами, которые получает хозяин такого устройства:

Энергия топлива используется практически на 100%. Все загруженные дрова сгорят дотла, полностью передав свое тепло отапливаемому помещению. Качественные печи длительного горения промышленного изготовления имеют фантастические показатели коэффициента полезного действия, вплоть до 90 процентов. Для большей наглядности мы приведем ниже таблицу, в которой сравнивается эффективность работы котлов различных видов.

Сравнение показателей эффективности использования топлива в котлах разных типов

• Дровяные печи длительного горения удобны и просты в обслуживании, они почти не производят никаких отходов. От дров не остается ничего, кроме горсти золы.
• Экологичность отопительной системы. При полноценном пиролизном горении в атмосферу выделяется только водяной пар и углекислый газ. Во время работы качественной пиролизной печи вы не почувствуете никаких посторонних неприятных запахов, по сравнению с печкой обычной. Это объясняется тем, что источником таких ароматов являются недогоревшие сложные органические соединения. В печи длительного горения окисление топлива происходит на 100%, потому ее спокойно можно топить даже производственными отходами.
• Одной «заправки» поленьями хватает на 10-15 (а иногда и более) часов непрерывной работы. Настолько долго ни одна обычная дровяная печка гореть не сможет.
• Система отопления на базе пиролизного котла очень быстро прогревает дом и входит в рабочий режим.
• Мощность работы отопительного прибора, использующего эффект пиролиза, можно легко и плавно регулировать, так же, как и газового либо электрического. В отличие от обычных твердотопливных установок, в печи длительного горения основное тепло выделяет сжигаемый в отдельной камере газ. Соответственно, управляя уровнем подачи кислорода в топку мы с легкостью изменим и тепловыделение всей системы.

Чертежи печи.

Фото изготовления буржуйки.

Из листового метала толщиной 3 мм, был сварен корпус печи, сделана дверца для топки.

Вид с торца, показаны две перегородки лабиринта для дыма, перегородки позволяют снять больше тепла с дыма, ведь у печей буржуек большая часть тепла уходит в дымоход.

На стенках топки дополнительно наварены листы металла.

Из профильной трубы сделаны ножки, печь установлена в гараже.

Дымоход сделан из трубы диаметром 80 мм, конечно для дымохода это маловато, но другой трубы не было.

Колосники сварены из того что было под рукой.

Испытания прошли успешно, печь не дымит, греет хорошо.

Для отопления гаража такой печки буржуйки вполне достаточно.

Пошаговая инструкция по изготовлению печи

Шаг 1. В нашем примере используется простая 250-литровая бочка с толстыми стенками – идеальный вариант для изготовления печи. Отрежьте верхнюю часть бочки, но не выбрасывайте.

Верхняя часть бочки отрезана

Шаг 2. Сделайте из верхней части своего рода крышку – «блин» для подачи кислорода. Подгоните ее по размерам бочки – в итоге при установке между ней и стенками должно оставаться по 2 мм по всей окружности. Заварите горловину крышки. В ее центре проделайте отверстие для установки трубы, посредством которой будет подаваться воздух. Также приварите 4 швеллера, как на фото ниже.

«Блин» для подачи воздуха

Еще одно фото элемента

Шаг 3. Немного отступив от верхнего края, вырежьте в стенке бочки еще одно отверстие – для монтажа дымохода. В нашем примере дымоходом послужит труба диаметром 140 мм.

Отверстие для установки дымохода

Шаг 4. Приступайте к изготовлению крышки. Сделайте ее из листового металла толщиной 4 мм, а снизу приварите герметизирующее кольцо, соответствующее диаметру бочки. По центру крышки сделайте отверстие для трубы, которая была приварена к «блину».

Крышка для печи

В середине крышки – отверстие для воздуховода от «блина»

Шаг 5. На дне бочки сделайте простые ножки, чтобы конструкция была устойчивой. Ножки должны быть металлическими, равно как и все другие элементы.

Изготовление ножек для печи

Ножки должны быть металлическими

Шаг 6. Установите печь в нужном месте и приступайте к созданию дымохода. В нашем примере он сборного типа. В первую очередь, изготовьте хомут, посредством которого дымоход будет крепиться к корпусу.

Хомут, который позволит прикрепить дымоход к печи

Шаг 7. Сделайте направляющие в дымоходе, благодаря которым он с легкостью будет зафиксирован на корпусе.

Направляющие в дымоходе

Шаг 8. Состыкуйте бочку с трубой, в обязательном порядке проложив асбестовой тканью все стыки. Поверх ткани наденьте хомут, затяните его.

Асбестовая ткань

Затягивание хомута поверх ткани

Готовый стык между трубой и бочкой

Шаг 9. Все, конструкция собрана, можно проверить ее работоспособность. Загрузите внутрь опилки или дрова.

Печь загружена топливом

Шаг 10. Полейте топливо отработанным маслом, затем установите крышку. Что касается «блина», то его пока не используйте. После того как топливо разгорится, снимите крышку и поставьте «блин». Для полноценного прогрева подобной конструкции требуется примерно 10 минут, в дальнейшем дрова будут гореть еще долго. Хотя то, сколько именно будет длиться горение, во многом зависит от качества топлива.

Фото готовой печи для гаража

Калькулятор расчета расхода твердого топлива для печи

Перейти к расчётам

Введите запрашиваемые значения и нажмите «Рассчитать ориентировочное количество топлива»

Тепловая мощность печи, кВт

КПД печи (по умолчанию — 70%)

проценты

Расчет провести для:

— дров

— других типов твердого топлива

Порода древесины

— бук
— дуб
— рябина
— ясень
— береза
— вяз
— клен
— осина
— ольха
— ива
— тополь
— сосна
— лиственница
— пихта
— ель

Качество дров

— сухие дрова

— дрова, не прошедшие годичного цикла сушки

Тип твердого топлива

— антрацит

— древесный уголь

— каменный уголь

— бурый уголь

— топливные древесные брикеты

— топливные торфяные брикеты

в сутки

Видео – Самодельная буржуйка для гаража

Если есть желание, можете доработать описанную выше конструкцию, хотя она и без того будет отлично справляться со своими функциями. К примеру, для повышения КПД можно увеличить поверхность и тем самым улучшить теплообмен. С этой целью по бокам корпуса приварите металлические пластины.

Помимо того, можете изготовить колосник с зольником: вырежьте из листа металла круг по внутреннему диаметру корпуса, просверлите отверстия диаметром 60-80 см и установите снизу. После этого зола через отверстия будет ссыпаться вниз – туда, где оборудован зольник. Считается, что топливо из-за этого будет быстрее гореть, помните об этом моменте и позаботьтесь, чтобы зольник был максимально герметизирован.

Что представляет собой печь длительного горения, где она используется, её достоинства и недостатки

Печь длительного горения представляет собой отопительное сооружение, оборудованное дополнительной камерой для сгорания выделяемого топливом газа. В такой печи замедляется процесс горения топочного материала, в результате чего обогрев помещения осуществляется в период от нескольких часов до полутора суток.

Под воздействием постоянной температуры топливо в печи распадается на древесный кокс и пиролизный газ. При взаимодействии с кислородом газ начинает гореть интенсивнее, при этом выделяется большое количество тепловой энергии, достаточное не только для отопления, но и для подогрева воды.

Печи длительного горения оборудованы дополнительной камерой для сгорания газов

Печи длительного горения применяют для обогрева дачных домиков, частных домовладений, гаражей, мастерских, подвалов, курятников, амбаров и других хозяйственных и жилых построек. В зависимости от размера и модернизации конструкции эти отопительные сооружения используют и в промышленных помещениях.

Эти эффективные источники тепла приобрели большую популярность благодаря своим функциональным качествам. Однако такие печи имеют ряд как положительных, так и отрицательных критериев.

Таблица: достоинства и недостатки печей длительного горения

Достоинства

Недостатки

экономичность; потребуется намного меньше топочного материала; эффективность; обеспечивается продолжительная выработка тепла при закладке малого количества топлива; эти сооружения имеют высокий уровень КПД, который превышает 85%; габариты конструкции; печи долгого горения изготавливают разных размеров; простота в эксплуатации; для печей долгого горения можно использовать как твёрдое, так и жидкое топливо.

сложность конструкции дымохода; конструкция не предназначена для подключения к ней дымоходной системы со множеством изгибов; в процессе сгорания топлива происходит интенсивная выработка конденсата; поэтому печи долгого горения должны оборудоваться дымоходами, обеспечивающими сооружение большой тягой; в процессе сжигания жидкого топлива в печи остаётся много сажи и других вредных остатков перегоревшего топлива; чтобы печь работала в экономичном режиме, сначала необходимо растопить её в обычном режиме; печи длительного горения не универсальны. Нужно заранее определиться, на каком топливе будет работать печь — на твёрдом или жидком.

Приступаем к изготовлению – что понадобится

Для изготовления самодельной печи требуется подобрать удобное место. Это должно быть помещение с подключенным электричеством, достаточной площадью. Теперь о материалах. Легче для печи с долгим горением применить стальную бочку на 200 л. Впрочем, объем не имеет принципиального значения, от него просто будет зависеть теплоотдача устройства. Используют газовые баллоны и даже огнетушители.

Печь можно сделать из старого газового баллона

Но, опять же, объем заготовки: из баллона на 27 л можно изготовить печь для обогрева бани, из меньшего или огнетушителя – для крохотного помещения. Имеет значение толщина металла: чем толще, тем дольше прослужит печь. Если ничего подходящего нет, используем толстостенную трубу, листы стали. Металл не должен иметь повреждений и ржавчины. Из других материалов потребуются:

• материал для ножек, если печь круглой формы (трубы, угольник, арматура);
• листовая сталь 5-миллиметровой толщины по размерам торцевой стороны изделия;
• герметичная дверца или материал для нее;
• 100-миллиметровая труба на 15 см длиннее устройства;
• 5 м трубы 150 мм для отвода дыма.

Необходимы измерительные приспособления: рулетка, отвес, уровень, а также молоток, киянка, мастерок.

Способы отопления гаража

Сейчас для создания хорошего микроклимата в гаражном помещении есть множество вариантов. Самые маленькие по габаритам, эффективные в работе и популярные в наше время:

• Буржуйка — это небольшая стальная или чугунная печь, она имеет невысокую стоимость, для работы достаточно дров, щепок, древесных отходов. Буржуйка имеет маленький показатель КПД, помещение, в котором она установлена, должно иметь хорошую циркуляцию воздуха, необходимо обустраивать дымоход. Использовать буржуйку в гараже достаточно проблематично, так как необходимо строго соблюдать все меры безопасности, печь должна быть значительно удалена от всех посторонних поверхностей и предметов, особенно легко воспламеняющихся. Плюсом является то, что на этой печке можно быстро согреть воду или приготовить еду, но для устройства в гараже, нужно выделять ей достаточно большое пространство, также ее нельзя оставлять без присмотра во время работы.
• Булерьян, данный вид оборудования работает по принципу конвертерного сжигания газа, он имеет высокий показатель КПД, в качестве топлива можно использовать торф, древесину, уголь, древесные отходы, все, что имеет не жидкую и не газообразную форму. Такой агрегат занимает очень мало места, быстро согревает помещение, достаточно просто монтируется, хоть и имеет некоторые особенности. На одной закладке топлива этот отопительный прибор способен работать более 10 часов, при этом всегда поддерживать заданную температуру. Основным недостатком такой печи является ее слишком высокая стоимость, несмотря на удобство в эксплуатации, позволить себе данный агрегат для обогрева гаража может не каждый.
• Тепловая пушка, работающая от электроэнергии, является прекрасным вариантом для обогрева, она быстро согреет воздух в помещении. К минусам можно отнести то, что она является достаточно шумной, потребляет большое количество энергии, после ее отключения, тепло в помещении ничем не поддерживается, и воздух сразу остывает. Такие пушки могут работать на газе, но это достаточно опасный прибор, тем более она также является шумным устройством. У тепловых пушек есть плюс — это ихмобильность и скорость обогрева, но для постоянного пользования этот агрегат экономичным не является.

• Масляный радиатор— это хороший вариант для отопления, он не требует монтажа, при этом обеспечена полная безопасность эксплуатации и длительной срок службы прибора. Такой агрегат отопления будет расходовать значительное количество электроэнергии, что не является экономией.

• Инфракрасный обогреватель, он может работать от электросети или на газе, к преимуществам можно отнести компактность конструкции и направленный обогрев. К недостаткам относится невысокий показатель КПД прибора, а также необходимо следить, что попадает под облучение прибором, чтобы не испортилось покрытие автомобиля.

Вариантов как обеспечить отопления гаража множество, но если выбирать самый экономичный из всех — это создание печи своими руками. При этом работать она будет «на отработке», соответственно на протяжении всей эксплуатации агрегата расходов также не будет.

Виды и особенности гаражных теплогенераторов

Конструкция агрегатов для автономного гаражного отопления различается в зависимости от нескольких факторов:

• источников используемой энергии;
• вида топлива и способа его сжигания;
• материала изготовления;
• способа теплопередачи.

Сегодня мы не будем рассматривать отопительные приборы, работающие от электрической сети ввиду их неэкономичности. Что же касается остального оборудования, то своими руками можно построить:

• кирпичную печь;
• твердотопливную буржуйку прямого горения;
• булерьян;
• печь длительного горения;
• буржуйку, работающую на жидком топливе.

Выбирая агрегат для оснащения своего гаража, необходимо рассматривать не только возможность его работы на дешёвом топливе. Не менее важными критериями являются удобство эксплуатации и обслуживания, а также то, сможет ли отопительный прибор обеспечить должный уровень безопасности.

Кирпичные печи

Гаражная кирпичная печь отличается от знакомой всем «шведки» или «голландки» более компактными размерами и упрощённой конструкцией газоходов. В остальном она также состоит из поддувала с колосниковой решёткой в верхней его части и топочной камеры. Для отвода газов из рабочей зоны используется кирпичный или металлический дымоход.

Если позволяет место, то печь в гараж можно сложить из кирпича

Буржуйка прямого горения

Металлические буржуйки среди самодельных отопительных печей представлены самым большим разнообразием конструкций. Их корпус может быть ориентирован в горизонтальной или вертикальной плоскости — на производительность агрегата это не влияет. Для оснащения гаражей чаще всего выбирают отопительные приборы стоячего типа, поскольку они занимают намного меньше места. Если же площадь помещения позволяет установить печь горизонтально, то это позволит её работать намного дольше из-за возможности использования длинных поленьев.

Буржуйка прямого горения — самый простой способ наполнить гаражное помещение уютным теплом

Булерьян

В основе булерьяна лежит всё та же металлическая буржуйка с горизонтальной топкой, оборудованная камерой для дожигания продуктов сгорания. Особенностью агрегата со столь причудливым названием являются отрезки труб большого диаметра, опоясывающие корпус печи. Такая конструкция позволяет значительно усилить тепловую производительность за счёт постоянного движения нагреваемого воздуха внутри теплообменников.

При изготовлении самодельного булерьяна не обойтись без трубогибочного оборудования

Буржуйки длительного горения

В агрегатах этого типа используется способ поверхностного сжигания топлива, что позволяет многократно увеличить продолжительность работы до 10–20 часов. Кроме того, в печи проходят процессы пиролитического разложения и окисления уходящих газов, благодаря чему обеспечивается полнота сгорания топлива.

Для постройки печи длительного горения можно воспользоваться металлической ёмкостью подходящего размера — например, старой бочкой из-под ГСМ

Жидкотопливные печи

Печь, использующая отработанное масло, будет настоящей находкой для гаража, поскольку с её помощью можно не только отапливать помещение, но ещё и утилизировать отходы. Нередко для сжигания отработки модернизируют уже установленную твердотопливную буржуйку. Для этого её оснащают ёмкостью для хранения масла, трубопроводом подачи и горелкой или пламенной чашей.

Буржуйка на отработке обладает высокой производительностью и не занимает много места

Анализируя описанные конструкции, следует выбирать отопительный прибор по таким критериям:

• площадь гаража;
• длительность отопительного периода;
• доступность топлива;
• время работы агрегата в сутки;
• степень безопасности сооружения.

Не стоит сбрасывать с чаши весов и фактор стоимости, ведь печь для того и строится своими руками, чтобы избежать лишних затрат.

Капельница на отработке

Принцип работы этой более безопасной и эффективной печи заключается в дозированной подаче масла в зону горения, расположенную над специальной чашей. Чаша устанавливается внутрь трубы с приваренным днищем, а к ней сверху или сбоку подводится стальная топливная трубка. Капая в разогретую чашу, жидкое топливо сразу испаряется и сгорает, выделяя тепло и пиролизный газ. Последний сжигается путем подачи вторичного воздуха через вертикальную трубу с отверстиями либо прорезями (дожигатель), находящуюся над чашей.

Чертеж капельной печи в разрезе

Большинство гурманов отопления на отработанном масле предпочитают обеспечивать принудительную подачу воздуха на горение с помощью вентилятора. Но при наличии дымохода с хорошей тягой это делать не обязательно, хотя настроить в этом случае процесс горения бывает непросто. Дозирование осуществляется простым вентилем, установленным в разрыв струи топлива за пределами печки, как это показано на фото:

Трубу дожигателя правильнее завести в печь сбоку, сквозь стенку. Маслопровод проходит внутри дожигателя и достигает чаши, благодаря чему отработка по пути нагревается. Так как пламя в сосредоточено в одном месте – напротив отверстий дожигателя, то корпус буржуйки накаляется докрасна. Поэтому многие домашние мастера предпочитают делать из капельницы котел, заключив ее корпус в водяную рубашку. Больше информации об этой печи для гаража вы почерпнете из видео:
